电力拖动自动期末考试试题一、选择题（每题2分，共20分）1. 电力拖动系统中，电机的额定功率是指：A. 最大功率B. 持续功率C. 瞬时功率D. 峰值功率2. 以下哪项不是电力拖动系统的基本组成部分？A. 电机B. 控制器C. 传动装置D. 传感器3. 直流电机的励磁方式主要有：A. 并励B. 串励C. 复励D. 所有选项都是4. 交流电机的启动方式不包括：A. 直接启动B. 星-三角启动C. 变频启动D. 反接制动启动5. 电机的调速方式中，以下哪种方式不适用于交流电机？A. 变极调速B. 变压调速C. 变频调速D. 变流调速二、简答题（每题10分，共20分）1. 简述电力拖动系统中，电机的启动、制动和调速的基本要求。
2. 描述电力拖动系统中，电机过载保护的基本原理及其重要性。
三、计算题（每题15分，共30分）1. 已知一台三相异步电机的额定功率为15kW，额定电压为380V，额定电流为30A，求其额定功率因数。
2. 一台直流电机的额定电压为220V，额定电流为50A，电枢电阻为0.5Ω，求其在额定工作条件下的电枢损耗。
四、论述题（共30分）1. 论述在工业自动化中，电力拖动系统的重要性及其在现代制造业中的应用。
2. 描述在设计电力拖动系统时，需要考虑的主要因素，并举例说明这些因素如何影响系统的性能。
注意事项：- 请在答题纸上清晰、规范地书写答案。
- 确保计算题的计算过程和结果准确无误。
- 论述题需要有条理、逻辑清晰，能够体现对电力拖动系统深入的理解。
祝考试顺利！。
《电力拖动控制线路与技能训练》期末试题一一．填空题（每空3分，共 36分）1.所谓制动，是给电动机一个与转动方向________的转矩使它迅速停转。
制动的方法一般有___________和___________ 两种。
2．在电动机控制线路中，实现短路保护的电器是________和______________。
3.熔断器是低压配电网络和电力拖动系统中用作___________ 的电器,使用时________在被保护电路中.4.熔管是熔体的保护外壳,在熔体熔断时兼有________作用.5．接触器按主触头通过的电流种类,分为__________ 和___________两种.6．Z37摇臂钻床的各种工作状态都通过__________ 操作。
主轴的正反转是通过_________________________实现的。
二．判断题。
对的打√，错的打×。
（每题3分，共24分）1．刀开关是低压控制电器。
（）.2.不管是直流电动机还是交流电动机，都要进行弱磁保护。
（）3．由于直接启动所用设备少，线路简单，故电动机一般都采用直接启动（）4．双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接。
（）5．接触器联锁正反转控制线路的优点是工作安全可靠，操作方便。
（）6．交流接触器发热的主要部件是铁心。
（）7．接触器自锁控制线路具有失压和欠压保护功能。
（）8．蠕动型行程开关的触头使用寿命高于瞬动型。
（）三．选择题。
（每题3分，共 18分）1．DZ5-20型低压断路器中，电磁脱扣器的作用是（）A．过载保护； B。
短路保护； C。
欠压保护。
2．钻床的外立柱可绕着不动的内立柱回转（）A．90°； B。
180°； C。
360°。
第1页，共4页第2页，共4页3．CA6140型车床调速是（） A．电气无级调速； B。
齿轮箱进行机械有级调速；C。
电气和机械配合调速。
4．电路图中接触器线圈符号下中栏中的数字表示接触器（）所处的图区号。
电力拖动与控制期末考试卷电力拖动与控制期末考试卷一、填空题。
1、电力拖动系统由电动机、机械传动机构、生产机械的工作机构、控制设备和电源五部分组成。
2、转矩的折算是按照所传递的功率相等原则进行。
3、各轴的飞轮力矩按能量守恒原则折算。
4、典型的负载转矩有恒转矩特性、恒功率特性和通风机型特性。
5、恒转矩负载特性：与n无关，总是恒值；恒功率负载特性：与n 成反比例变化；通风机负载特性：与n2成正比例变化。
6、他励直流电动机人为机械特性分为电枢回路串联电阻的人为机械特性、改变电源电压的人为机械特性、改变磁通的人为机械特性。
7、所谓制动，就是使拖动系统从某一稳定转速很快减速停车，或是为了限制电动机转速的升高，使在某一转速下稳定运行，以确保设备和人生安全。
8、电气制动分为能耗制动、反接制动、回馈制动。
9、电气制动的优点：制动转矩大，制动时间短，便于控制，容易实现自动化。
10、他励直流电动机拖动系统机械过渡过程的三要素初始值、稳态值、机电时间常数。
11、他励直流电动机的调速方法有降压调速、串电阻调速、弱磁调速。
12、影响异步电动机的起步因素：机电时间常数Tm 和Sm 。
13、三相异步电动机的人为机械特性是指人为的改变电源参数或电动机参数而得到的机械特性。
14、三相异步电动机的制动方法有能耗制动、反接制动、回馈制动。
15、异步电动机的调速方法变转差率调速、变极调速、变频调速。
16、自控式同步电动机调速系统有：交-直-交电压型、交-直-交电流型、交-交变频同步电动机调速系统。
17、连续工作变化负载下，电动机容量选择的一般步骤1.初选电动机容量、2.校验电动机容量。
18、常用的电动机容量选择的工程方法有统计方法和类比法。
19、电磁继电器由线圈、电磁系统、反力系统和触点系统组成。
20、低压电器通常是指工作在交流1200v或直流1500v以下的电器。
21、在由低压供电系统和用电设备等组成的电路中，低压电器起控制、调节、转换、通断和保护作用。
中职电力拖动期末考试试题# 中职电力拖动期末考试试题## 一、选择题（每题2分，共20分）1. 电力拖动系统的基本组成包括（）。
A. 电机B. 驱动器C. 控制器D. 所有选项2. 以下哪个不是电力拖动系统的优点？（）A. 高效率B. 低能耗C. 低维护成本D. 体积大3. 电机的额定功率是指电机在（）下能够持续输出的最大功率。
A. 额定电压B. 额定电流C. 额定转速D. 额定温度4. 电机的启动方式中，星-三角形启动适用于（）。
A. 直流电机B. 交流异步电机C. 同步电机D. 步进电机5. 电力拖动系统的控制方式不包括（）。
A. 开环控制B. 闭环控制C. 线性控制D. 非线性控制## 二、填空题（每空1分，共10分）6. 电力拖动系统中，_______是用来将电能转换为机械能的设备。
7. 电机的启动电流通常比额定电流大，一般为额定电流的_______倍。
8. 电力拖动系统中，_______控制可以提高系统的稳定性和响应速度。
9. 电机的转速与_______成正比，与_______成反比。
10. 在电力拖动系统中，过载保护是为了防止电机因_______而损坏。
## 三、简答题（每题10分，共20分）11. 简述电力拖动系统在工业生产中的重要性。
12. 解释什么是变频调速，并说明其在电力拖动系统中的应用。
## 四、计算题（每题15分，共30分）13. 已知一台三相异步电机的额定功率为7.5kW，额定电压为380V，额定电流为15A，请计算该电机的效率，假设输入功率为8kW。
14. 某电力拖动系统需要在启动时提供较大的启动力矩，试分析星-三角形启动方式的优缺点，并给出适用场合。
## 五、论述题（20分）15. 论述电力拖动系统在现代工业自动化中的应用，并探讨其发展趋势。
请注意：本试题仅供参考，具体考试内容及形式以学校或教育机构的正式通知为准。
电力拖动期末考试试题一、选择题（共40题，每题2分，共80分）1. 在电力拖动系统中，_____是用来控制电动机工作的主要元件。
A. PLCB. 变频器C. 交流接触器D. 电容器2. 电力拖动系统中的_____是用来实现电动机启动和停止的元件。
A. 接触器B. PLCC. 电动机D. 电源3. 电力拖动系统中常用的电动机类型分为_____。
A. 直流电动机和同步电动机B. 直流电动机和交流电动机C. 交流电动机和同步电动机D. 交流电动机和异步电动机4. 电力拖动系统中的_____用来通过改变电源频率来控制电动机的转速。
A. PLCB. 变频器C. 交流接触器D. 电容器5. 电力拖动系统中，_____用来实现电动机正反转的控制。
A. 接触器B. PLCC. 电动机D. 电源6. 电力拖动系统中，_____用来实现电动机的过载保护。
A. PLCB. 变频器C. 交流接触器D. 热继电器7. 电力拖动系统中，_____用来控制电动机的转矩。
A. PLCB. 变频器C. 交流接触器D. 编码器8. 电动机的额定功率是指电动机在_____和_____的条件下工作的功率。
A. 额定电流、额定转速B. 额定电压、额定转速C. 额定电流、额定负载D. 额定电压、额定负载9. 电力拖动系统中的_____用来将变频器产生的直流电转换为交流电供电给电动机。
A. PLCB. 变频器C. 逆变器D. 交流接触器10. 在电力拖动系统中，_____用来监测电动机的运行状态和参数。
A. PLCB. 变频器C. 交流接触器D. 编码器...二、简答题（共5题，每题10分，共50分）1. 请简要描述电力拖动系统的基本原理。
2. 电力拖动系统中常用的控制方法有哪些？分别简要说明其原理。
3. 电力拖动系统中常见的故障有哪些？请列举并简要说明各故障的可能原因和解决方法。
4. 电力拖动系统中的PLC在系统中起到了什么作用？请列举其应用场景。
电力拖动期末考试题及答案一、选择题（每题2分，共20分）1. 直流电动机的转速与什么因素有关？A. 电源电压B. 电机转矩C. 电机电阻D. 电源电流答案：A2. 交流电动机的启动方式有几种？A. 直接启动B. 星-三角形启动C. 自耦变压器启动D. 所有以上答案：D3. 什么是矢量控制？A. 一种电机控制方式B. 一种电机类型C. 一种电机连接方式D. 一种电源类型答案：A二、简答题（每题10分，共30分）1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的工作原理基于电磁感应原理。
当三相交流电通过定子绕组时，产生旋转磁场。
这个旋转磁场与转子相互作用，产生电磁转矩，使转子旋转。
由于转子的转速总是小于旋转磁场的同步速度，因此称为异步电动机。
2. 什么是变频调速？其优点是什么？答案：变频调速是一种通过改变电动机供电频率来控制电动机转速的方法。
其优点包括节能、调速范围广、启动平滑、减少机械磨损等。
三、计算题（每题25分，共50分）1. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A，求其效率。
答案：首先计算输入功率：P_in = V * I = 380 * 20 = 7600W。
然后，根据效率的定义，效率η = （输出功率 / 输入功率）* 100% = (10000 / 7600) * 100% ≈ 131.58%。
这里的计算结果显然不合理，因为效率不可能超过100%。
这可能是由于输入功率中没有考虑功率因数，或者题目中的数据有误。
2. 设计一个简单的直流电动机调速系统，并说明其工作原理。
答案：直流电动机调速系统可以通过改变电枢电压或电枢电阻来实现。
例如，使用一个可变电阻器与电枢并联，通过调节电阻器的阻值，可以改变流过电枢的电流，从而改变电动机的转速。
此外，还可以使用晶闸管调压电路来调节电枢电压，实现更精细的调速控制。
四、论述题（共30分）1. 论述电力拖动在工业自动化中的应用及其发展趋势。
大工电力拖动期末考试试题# 大工电力拖动期末考试试题一、选择题（每题2分，共20分）1. 电力拖动系统中，电动机的启动方式主要有哪几种？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有以上2. 以下哪种不是电力拖动系统中的调速方式？A. 变极调速B. 变压调速C. 变频调速D. 变阻调速3. 电力拖动系统中，电动机的额定功率是指什么？A. 电动机的最大输出功率B. 电动机在额定电压和额定频率下的输出功率C. 电动机在额定电压和额定电流下的输出功率D. 电动机在额定电流和额定频率下的输出功率4. 在电力拖动系统中，电动机的效率是指什么？A. 电动机输入功率与输出功率的比值B. 电动机输出功率与输入功率的比值C. 电动机输入功率与额定功率的比值D. 电动机额定功率与输入功率的比值5. 以下哪个不是电力拖动系统中的电动机类型？A. 异步电动机B. 同步电动机C. 直流电动机D. 步进电动机二、简答题（每题10分，共30分）1. 解释什么是电力拖动系统中的转矩-速度特性，并简述其重要性。
2. 描述电力拖动系统中的调速原理，并举例说明一种调速方式的工作原理。
3. 电力拖动系统中的电动机过载保护是如何实现的？请简述其保护机制。
三、计算题（每题25分，共50分）1. 假设有一三相异步电动机，额定功率为10kW，额定电压为380V，额定频率为50Hz，额定转速为1500rpm。
请计算其额定电流，并根据以下条件计算电动机的启动电流：- 假设启动时的电压降为额定电压的10%。
- 假设电动机的启动转矩为额定转矩的1.5倍。
2. 某工厂需要设计一套电力拖动系统，用于驱动一台离心泵。
泵的额定流量为50m³/h，扬程为30m。
已知泵的效率为80%，电动机的效率为90%。
请计算：- 泵所需的功率。
- 电动机所需的功率。
四、论述题（共20分）1. 论述电力拖动系统在现代工业自动化中的重要性，并举例说明其在特定工业领域中的应用。

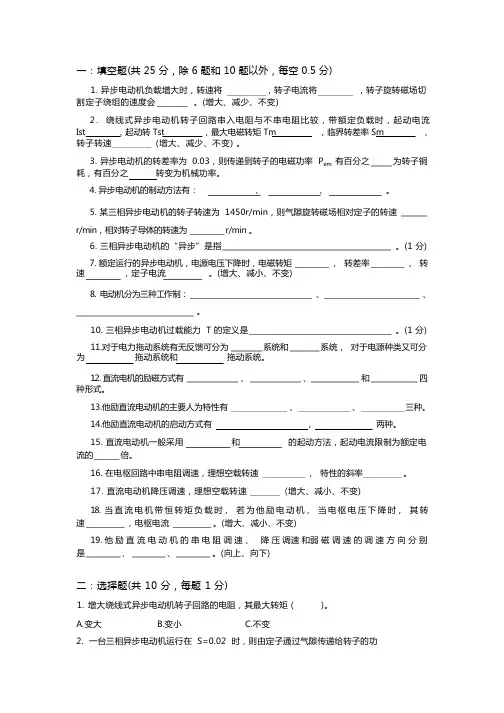

电机与拖动模拟试题（二）考试时间：90分钟一、填空题（每空1分，共30分）1、在电力拖动系统中拖动生产机械运行的电动机，根据供电系统的不同可以分为电动机和电动机两大类；根据转速特性，后者又可分为同步电动机和电动机两种；后者根据转子绕组的结构形式可分为电动机和电动机。
答案：直流、交流、异步（或感应）、鼠笼式、绕线式2、直流发电机的额定功率是指功率，而直流电动机的额定功率是指功率。
答案：电、机械3、右图为某三相感应电动机的人为特性图，在U N，U'1，U''1，U'''1，中最大，最小，对应的机械特性起动转矩最大，对于负载转矩T L来说，A点电流比B点电流。
答案：降低定子端电压、U N、U'''1、U N、大4、一台三相异步电动机，额定转速是970r／min，若电源频率是50Hz，电动机的极对数是，同步转速为，额定转差率为；极对数为4的同步电动机通以60Hz的交流电，其转速是。
答案：3、1000r/min、0.03、900r/min5、常见的负载转矩特性有，和，单轴电力拖动系统的运动方程是。
答案：恒转矩负载特性、恒功率负载特性、通风机类负载特性（或泵类负载特性）、T-Tz=Jd Ω/dt(或T-Tz=GD 2/375•dn/dt)6、变压器除了可以变电压，还可以变，变和变。
答案：电流、阻抗、相位7、同步电动机的运行方式有、和三种。
答案：电动机、发电机、补偿机（调相机）8、直流伺服电动机的与的关系称为调节特性，表征调节特性的量有和。
答案：转速、控制电压、始动电压、斜率二、计算题（共30分）1、（12分）某直流他励电动机额定数据如下：P N =22[kW],U N ＝220[V]，n N ＝1500[r/min]，I N ＝115[A]，电枢回路总电阻R a ＝0.1[Ω]，忽略空载转矩T 0，电动机带额定负载运行时，要求把转速降到1200r/min ，计算：（1）采用电枢串电阻调速需串入的电阻值；（2）采用降低电源电压调速需把电源电压降到多少；（3）若要把转速升高到1600r/min ，要把磁通降低到原来的多少倍？答案及解析：（1）2201150.10.1391500N N a E N N U I R C n --⨯Φ===1分则由串电阻机械特性()N N aE N E NU I R R n C C Ω+=-ΦΦ1分得()/(2200.1391200)/1150.10.36N E N N a R U C n I R Ω=-Φ-=-⨯-=Ω2分（2）由降压机械特性N aE N E NI R Un C C =-ΦΦ1分得：0.139********.1178.3()E N N a U C n I R V =Φ+=⨯+⨯=2分（3）由弱磁机械特性N N aE E U I Rn C C =-''ΦΦ1分知N N a E U I R C n -'Φ='，N N aE N NU I RC n -Φ=1分15000.93751600N E N E N n C C n ''ΦΦ===='ΦΦ3分即要把磁通减弱到原来的0.9375倍。
电力拖动期末试题及答案一、选择题（每题2分，共40分）1. 以下哪个选项不是电力拖动的主要应用领域？A. 铁路交通B. 石油化工C. 港口机械D. 建筑机械2. 电力拖动系统中，以下哪个部件不属于动力部分？A. 电机B. 驱动装置C. 传感器D. 变频器3. 在电力拖动系统中，以下哪个传动形式可以实现多电机多轴配置？A. 动力轴串联B. 动力轴并联C. 动力轮串联D. 动力轮并联4. 电力拖动系统中，以下哪个特点属于电机调速的优势？A. 精度高B. 输出力矩大C. 转速范围广D. 控制响应快5. 以下哪个选项是电力拖动系统中典型的开环控制方式？A. 矢量控制B. 相位锁定控制C. 功率轴跟踪控制D. 频率反馈控制二、判断题（每题2分，共20分）1. 电力拖动系统中，电机的选型要考虑扭矩、转速和运行条件等因素。
（）2. 电力拖动系统中，齿轮传动具有传动效率高、结构简单的优点。
（）3. 电力拖动系统中，控制系统可采用开环控制或闭环控制方式。
（）4. 电力拖动系统中，多电机多轴配置可以通过动力轮串联实现。
（）5. 电力拖动系统中，传感器用于感知系统的工作状态和环境变量。
（）三、简答题（每题10分，共30分）1. 电力拖动系统中，通常采用哪种类型的电机？2. 列举三种常见的电力拖动系统故障，并简要描述其可能的原因。
3. 电力拖动系统中，什么是电机调速的闭环控制？答案：一、选择题1. B2. C3. A4. C5. B二、判断题1. √2. √3. √4. ×5. √三、简答题1. 通常采用异步电机或直流电机。
2. （1）电机过载：由于负载超出电机额定工作范围，可能的原因包括工作负载过大或电机故障。
（2）控制系统故障：可能的原因包括传感器损坏、控制器失效或连接线路松动。
（3）供电问题：可能的原因包括电源电压不稳定、电源接触不良或电源线路故障。
3. 闭环控制是通过将电机输出信号与期望信号进行比较，通过调整控制器输出信号，使实际输出信号尽量接近期望信号的一种控制方式。
诸暨技师学院2015学年第二学期《电子电工专业》期末试卷姓名_________ 班级_________ 成绩_________一、填空题（每空2分，共计40分）1、在电气控制线路原理图中，辅助电路编号按______________原则，从上到下、从左到右的顺序，用数字依次编号，每经过一个电器元件后，编号要依次递增。
2、行程控制是利用生产机械运动部件上的挡铁与_____________碰撞，使其触点动作来控制电路的接通或断开，以实现对生产机械运动部件的行程或位置控制。
3、将JS7－A系列断电延时型时间继电器的______________旋出固定螺钉后反转180°安装，即可得到通电延时型时间继电器。
4、开启式负荷开关用作电动机的控制开关时，应将开关内的熔体部分用________________直接连接，并在出线端另外加装熔断器作短路保护。
5、T68型卧式镗床的电气控制线路中，主轴电动机M1在高速运行时，其定子绕组的接法是______________________________。
6、类似正反转控制的是_________、__________________控制电路。
7、因电动机的启动电流很大，熔体的额定电流应保证熔断器不会因电动机启动而熔断，一般只用作短路保护而不能作__________________ 保护。
8、X62W铣床的主轴电动机正反转采用组合开关SA3控制，是因为铣削加工根据工艺要求________________________。
9、为了对三角形接法的电动机进行断相保护，必须采用三相带断相保护装置的________。
10、直流电动机的电枢电阻小，所以常在电枢回路中采用_____方法来限制启动电流。
11、交流接触器主要由_______________、______________、______________和辅助部件等组成。
12、三相异步电动机的启动方式有：______________和_______________两种启动方式。
13、当热继电器所保护的电动机绕组是Y形接法时，可选择两相结构或三相结构的热继电器；当电动机绕组是△形接法时，必须采用_______________的热继电器。
14、常见的降压启动方法有定子绕组串电阻（或电抗器）降压启动.______________降压启动，_________和延边三角形降压启动等。
15、反接制动是将运动中的电动机电源反接，以改变电动机定子绕组的电源相序，定子绕组产生反方向的旋转磁场，从而使转子受到与原旋转方向相反的______________而迅速停车。
二、选择题（每题3分，共计69分）（）1、中间继电器在控制电路中的作用是_________A.短路保护B.信号传递C.过载保护D.过压保护（）2、在利用热继电器对电动机进行过载保护时，热继电器的整定电流值一般按电动机的______选取。
A.额定电流值B.额定电流值的2倍C.启动电流值D.启动电流值的2倍（）3、电动机的启停控制线路中，常把启动按钮与被控电机的接触器常开触点相并联，这称之为________。
A.自锁控制B.互锁控制C.联锁控制D.多地点控制（）4、已知三相异步电动机的额定电流为8A，启动电流为额定电流的7倍，该电机正常工作时不需要频繁启动，应选取电动机主电路熔断器的规格是_________。
A.额定电流为6AB.额定电流为60AC.额定电流为10AD.额定电流为20A（）5、对三角形接法的电动机进行断相保护须采用________型热继电器。
A.JR15-10B.JR16-20C.JR16-20/3DD.JR20-6.3（）6、一般速度继电器在转速达到__________以上时触头动作.A.100r/minB.120r/minC.50r/minD.80r/min（）7、起重机设备上的移动电动机和提升电动机均采用制动。
A.反接B.能耗C.回馈D.电磁抱闸（）8、电压继电器的线圈与电流继电器的线圈相比，具有的特点是_________A．电压继电器的线圈与被测电路串联 B．电压继电器的线圈匝数多，导线细，阻抗大C．电压继电器的线圈匝数少，导线粗，阻抗小 D．电压继电器的线圈工作时无电流（）9、三相异步电动机可逆运转并要求迅速反向，一般采用_________A.能耗制动B.反接制动C.机械抱闸制动D.再生发电制动（）10、热继电器中的双金属片弯曲是由于_________A.机械强度不同B.热膨胀系数不同C.温差效应D.受到外力的作用（）11、电动机的启停控制线路中，常把多个启动按钮并联，这称之为_________A.自锁控制B.互锁控制；C.联锁控制D.多地点控制（）12、速度继电器的作用是_________A.限制运行速度B.速度计量C.反接制动D.控制电机运转方向（）13、熔断器在控制电路中的作用是_________A.短路保护B.信号传递C.过载保护D.过压保护（）14、多芯导线中规定用作保护零线的颜色是_________A.红色B.白色C.黑色D.黄绿相间（）15、采用Y-△降压启动的三相异步电动机，正常工作时定子绕组接成_________A.YB.△C.Y或△D.定子绕组中间带抽头（）16、检查电气设备故障时，在通电的情况下，可采用的检查方法是_________A.电阻测量B.电压测量C.短接法D.长短接法（）17、下列电器中不能实现短路保护的是_________A.熔断器B.过电流继电器C.热继电器D.低压断路器（）18、双速电动机处于高速时，其绕组的连接方式是_________A.YB.ΔC.YYD.ΔΔ（）19、改变三相异步电动机旋转方向的方法是。
A．改变电源频率B．改变电源电压C．改变定子绕组中电流的相序D．改变电机的工作方式（） 20、X62W万能铣床电气控制线路图中，主轴电动机采用的制动方法是。
A．电磁离合器制动B．电磁抱闸制动器制动C．反接制动D．能耗制动（）21、双速异步电动机在高速运转时，其定子绕组六个出线端的连接方式。
A．U1、V1、W1接三相电源，U2、V2、W2空着不接B．U1、V1、W1空着不接，U2、V2、W2接三相电源C．U1、V1、W1接三相电源，U2、V2、W2并接在一起D．U1、V1、W1并接在一起，U2、V2、W2接三相电源（）22、当异步电动机采用Y△降压启动时，每相定子绕组所加的电压是全压运行时的。
A．2倍B．3倍C．13倍D．13倍（）23、在直流电动机拖动的电气控制线路中，电动机的励磁回路中接入的电流继电器应是。
A．欠电流继电器，应将其动合触点接入控制电路B．欠电流继电器，应将其动断触点接入控制电路C．过电流继电器，应将其动合触点接入控制电路D．过电流继电器，应将其动断触点接入控制电路三、简答分析题（第4题11分，其余每题10分，共计41分）1．根据如图所示的M7130型平面磨床电气控制线路图回答下列问题：（1）控制电路中，交流接触器线圈的额定电压为______________。
（2）为保证电磁吸盘将工件吸牢后才能开动砂轮电动机M1，在电磁吸盘电路中串接了一只______________继电器作为保护。
（3）若电磁吸盘电路中电位器R2开路，则其故障现象是______________。
（4）砂轮电动机M1与液压泵电动机M3都采用了______________控制线路。
（5）砂轮电动机M1与冷却泵电动机M2之间的顺序控制方式属于______________。
（6）与电磁吸盘YH并联的电阻R3所起的作用是______________。
（7）说明加工工件时，砂轮电动机M1的启动过程。
2．电气控制线路如图所示，仔细读图后完成下列问题：（1）该电动机停车时，采用的制动方法是______________ 。
（2）图中控制线路具有防止电源两相短路的电气制约功能，属于________联锁。
（3）11与12线号间时间继电器触头的名称是______________。
（4）若该控制线路安装完成后，通电试车发现正转正常，制动正常，按下反转按钮时，KM2能吸合，但松开按钮后，KM2即释放，其原因是___________________________（5）该控制线路所采用的制动方法常用于________kW以下小容量电动机，且对制动要求不高的场合。
（6）若电动机处于反转运行状态，请说明其停车工作过程。
4、控制线路如下图所示，读图后请完成下列问题：(1)该电路的名称为_____________________________________控制线路；(2)图中符号所代表的元件的名称：①QS_________________ ___ ②KM1、KM2____________ _____；③FR1、FR2___________ ___；④SB1、SB2、SB3、SB4__________________；⑤FU1、FU2____________ _；⑥KT__________________ _(3)指出图示触点的作用：①如图4-5之间KM1_______ __；②如图3-4之间KM2______________；③如图9-10之间KM1____________；④如图8-9之间KT_________。
4、设计一个小车自动往返电路的控制线路图（只画控制线路），具有过载、短路、限位保护。
