精选题8弯曲变形解析

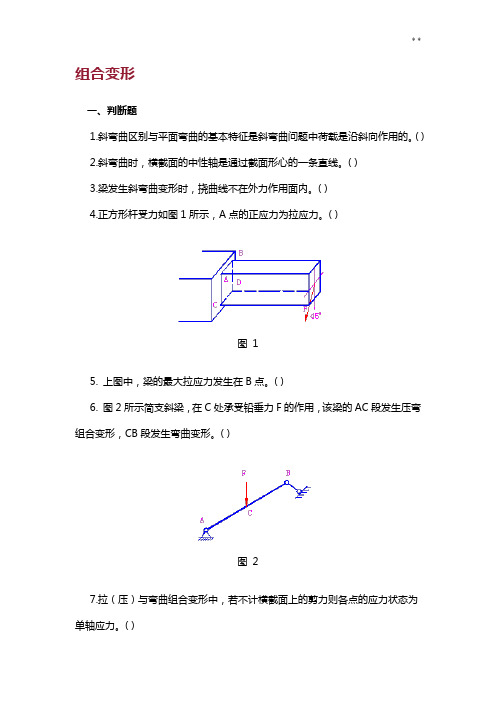

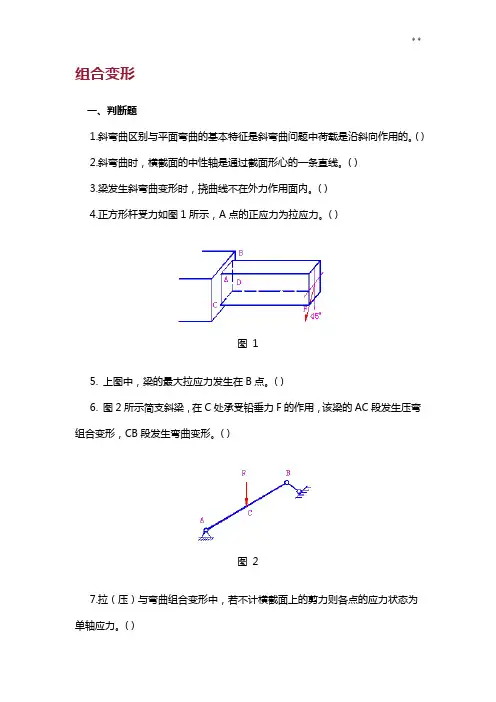

组合变形一、判断题1.斜弯曲区别与平面弯曲的基本特征是斜弯曲问题中荷载是沿斜向作用的。

( )2.斜弯曲时，横截面的中性轴是通过截面形心的一条直线。

( )3.梁发生斜弯曲变形时，挠曲线不在外力作用面内。

( )4.正方形杆受力如图1所示，A点的正应力为拉应力。

( )图15. 上图中，梁的最大拉应力发生在B点。

( )6. 图2所示简支斜梁，在C处承受铅垂力F的作用，该梁的AC段发生压弯组合变形，CB段发生弯曲变形。

( )图27.拉（压）与弯曲组合变形中，若不计横截面上的剪力则各点的应力状态为单轴应力。

( )8.工字形截面梁在图3所示荷载作用下，截面m--m上的正应力如图3（C）所示。

( )图39. 矩形截面的截面核心形状是矩形。

( )10.截面核心与截面的形状与尺寸及外力的大小有关。

( )11.杆件受偏心压缩时，外力作用点离横截面的形心越近，其中性轴离横截面的形心越远。

( )12.计算组合变形的基本原理是叠加原理。

（）二、选择题1.截面核心的形状与（）有关。

A、外力的大小B、构件的受力情况C、构件的截面形状D、截面的形心2.圆截面梁受力如图4所示，此梁发生弯曲是（）图4A、斜弯曲B、纯弯曲C、弯扭组合D、平面弯曲三、计算题1.矩形截面悬臂梁受力F1=F，F2=2F，截面宽为b，高h=2b，试计算梁内的最大拉应力，并在图中指明它的位置。

图52.图6所示简支梁AB上受力F=20KN，跨度L=2.5m，横截面为矩形，其高h=100mm,宽b=60mm，若已知α=30°，材料的许用应力[σ]=80Mpa,试校核梁的强度。

3.如图7所示挡土墙，承受土压力F=30KN，墙高H=3m，厚0.75m，许用压应力[σ]ˉ=1 Mpa，许用拉应力[σ]﹢=0.1 Mpa，墙的单位体积重量为，试校核挡土墙的强度。

图6 图74.一圆直杆受偏心压力作用，其偏心矩e=20mm,杆的直径d=70mm,许用应力[σ]=120Mpa,试求此杆容许承受的偏心压力F之值。

组合变形基 本 概 念 题一、选择题1. 偏心压缩时，截面的中性轴与外力作用点位于截面形心的两侧，则外力作用点到 形心的距离e 和中性轴到形心距离d 之间的关系是（ ）。

A ．e = dB ．e ＞dC ．e 越小，d 越大D ．e 越大，d 越小2.三种受压杆件如图所示，设杆1、杆2和杆3中的最大压应力(绝对值)分别用1max σ、2max σ、3max σ表示，则（ ）。

A ．1max σ=2max σ=3max σB ．1max σ＞2max σ=3max σC ．2max σ＞1max σ=3max σD ．2max σ＜1max σ=3max σ 题2图3.在图示杆件中，最大压应力发生在截面上的（ ）。

A ．A 点B ．B 点C ．C 点D ．D 点题3图 题4图4. 铸铁杆件受力如图4所示，危险点的位置是（ ）。

A ．①点B ．②点C ．⑧点D ．④点5. 图示正方形截面直柱，受纵向力P 的压缩作用。

则当P 力作用点由A 点移至B 点时柱内最大压应力的比值()max A σ﹕()max B σ为( )。

A ．1﹕2B ．2﹕5C ．4﹕7D ．5﹕26. 图示矩形截面偏心受压杆件发生的变形为（ ）。

A ．轴向压缩和平面弯曲组合B ．轴向压缩，平面弯曲和扭转组合C ．轴向压缩，斜弯曲和扭转组合D ．轴向压缩和斜弯曲组合-41-题5图 题6图 7. 图所示悬臂梁的横截面为等边角钢，外力P 垂直于梁轴，其作用线与形心轴y 垂直，那么该梁所发生的变形是（ ）。

A ．平面弯曲B ．扭转和斜弯曲C ．斜弯曲D ．两个相互垂直平面(xoy 平面和xoz 平面)内的平面弯曲题7图 8. 图示正方形截面杆受弯扭组合变形，在进行强度计算时，其任一截面的危险点位置有四种答案，正确的是( )。

A ．截面形心B ．竖边中点A 点C ．横边中点B 点D ．横截面的角点D 点题8图 题9图9. 图示正方形截面钢杆，受弯扭组合作用，若已知危险截面上弯矩为M ，扭矩为T ，截面上A 点具有最大弯曲正应力σ和最大剪应力τ，其抗弯截面模量为W 。

第六章弯曲变形判断弯曲变形1、“平面弯曲梁的挠曲线必定是一条与外力作用面重合或平行的平面曲线”2、“由于挠曲线的曲率与弯矩成正比，因此横截面的挠度与转角也与横截面的弯矩成正比”3、“只要满足线弹性条件，就可以应用挠曲线的近似微分方程”4、“两梁的抗弯刚度相同、弯矩方程相同，则两梁的挠曲线形状相同”5、“梁的挠曲线方程随弯矩方程的分段而分段，只要梁不具有中间铰，梁的挠曲线仍然是一条光滑、连续的曲线。

”6、“最大挠度处的截面转角一定为0”7、“最大弯矩处的挠度也一定是最大”8、“梁的最大挠度不一定是发生在梁的最大弯矩处。

”9、“只要材料服从虎克定律，则构件弯曲时其弯矩、转角、挠度都可以用叠加方法来求”10、“两根几何尺寸、支撑条件完全相同的静定梁，只要所受的载荷相同，则两梁所对应的截面的挠度和转角相同，而与梁的材料是否相同无关”11、“一铸铁简支梁在均布载荷的作用下，当其横截面相同且分别按图示两种情况放置时，梁同一截面的应力和变形均相同”选择弯曲变形1、圆截面的悬臂梁在自由端受集中力的作用，当梁的直径减少一半而其他条件不变时，最大正应力是原来的倍；最大挠度是原来的倍。

若梁的长度增大一倍，其他条件不变，最大弯曲正应力是原来的倍，最大挠度是原来的倍。

A：2； B：16 C：8 D：4；2、y’’=M(x)/EI在条件下成立。

A：小变形； B：材料服从虎克定律；C：挠曲线在xoy面内； D：同时满足A、B、C；3、等直梁在弯曲变形时，挠曲线最大曲率发生在处。

A：挠度最大； B：转角最大 C：剪力最大； D：弯矩最大；4、在简支梁中，对于减少弯曲变形效果最明显。

A：减小集中力P； B：减小梁的跨度；C：采用优质钢； D：提高截面的惯性矩5、板条弯成1/4圆，设梁始终处于线弹性范围内：①σ=My/I Z,②y’’=M(x)/EI Z哪一个会得到正确的计算结果？A：①正确、②正确；B：①正确、②错误； C:①错误、②正确； D：①错误、②错误；6、应用叠加原理求横截面的挠度、转角时，需要满足的条件是。

《材料力学》考试题集一、单选题1.构件的强度、刚度和稳定性________。

(A)只与材料的力学性质有关(B)只与构件的形状尺寸有关(C)与二者都有关(D)与二者都无关2.一直拉杆如图所示，在P力作用下。

(A) 横截面a上的轴力最大(B) 横截面b上的轴力最大(C) 横截面c上的轴力最大(D) 三个截面上的轴力一样大3.在杆件的某一截面上，各点的剪应力。

(A)大小一定相等(B)方向一定平行(C)均作用在同一平面内(D)—定为零4.在下列杆件中，图所示杆是轴向拉伸杆。

(A) (B) P(C) (D)5.图示拉杆承受轴向拉力P的作用，斜截面m-m的面积为A，则σ=P/A 为。

(A)横截面上的正应力(B)斜截面上的剪应力(C)斜截面上的正应力(D)斜截面上的应力6.解除外力后，消失的变形和遗留的变形。

(A)分别称为弹性变形、塑性变形(B)通称为塑性变形(C)分别称为塑性变形、弹性变形(D)通称为弹性变形7.一圆截面轴向拉、压杆若其直径增加—倍，则抗拉。

(A)强度和刚度分别是原来的2倍、4倍(B)强度和刚度分别是原来的4倍、2倍(C)强度和刚度均是原来的2倍(D)强度和刚度均是原来的4倍8.图中接头处的挤压面积等于。

P(A)ab (B)cb (C)lb (D)lc9.微单元体的受力状态如下图所示，已知上下两面的剪应力为τ则左右侧面上的剪应力为。

(A)τ/2 (B)τ(C)2τ(D)010.下图是矩形截面，则m—m线以上部分和以下部分对形心轴的两个静矩的。

(A)绝对值相等，正负号相同(B)绝对值相等，正负号不同(C)绝对值不等，正负号相同(D)绝对值不等，正负号不同11.平面弯曲变形的特征是。

(A)弯曲时横截面仍保持为平面(B)弯曲载荷均作用在同—平面内；(C)弯曲变形后的轴线是一条平面曲线(D)弯曲变形后的轴线与载荷作用面同在—个平面内12.图示悬臂梁的AC段上，各个截面上的。

(A)剪力相同，弯矩不同(B)剪力不同，弯矩相同(C)剪力和弯矩均相同(D)剪力和弯矩均不同13.当横向力作用于杆件的纵向对称面内时，关于杆件横截面上的内力与应力有以下四个结论。

材料⼒学期末考试选择、填空参考题解析⼀点的应⼒状态⼀、判断1、“单元体最⼤剪应⼒作⽤⾯上必⽆正应⼒”答案此说法错误答疑在最⼤、最⼩正应⼒作⽤⾯上剪应⼒⼀定为零；在最⼤剪应⼒作⽤⾯上正应⼒不⼀定为零。

拉伸变形时，最⼤正应⼒发⽣在横截⾯上，在横截⾯上剪应⼒为零；最⼤剪应⼒发⽣在45度⾓的斜截⾯上，在此斜截⾯上正应⼒为σ/2。

2、”单向应⼒状态有⼀个主平⾯，⼆向应⼒状态有两个主平⾯”答案此说法错误答疑⽆论⼏向应⼒状态均有三个主平⾯，单向应⼒状态中有⼀个主平⾯上的正应⼒不为零；⼆向应⼒状态中有两个主平⾯上的正应⼒不为零。

3、“受拉构件内B点的正应⼒为σ=P/A”答案此说法错误答疑受拉构件内的B点在α＝0度的⽅位上的正应⼒为σ=P/A。

4、“弯曲变形时梁中最⼤正应⼒所在的点处于单向应⼒状态。

”答案此说法正确答疑最⼤正应⼒位于横截⾯的最上端和最下端，在此处剪应⼒为零。

5、过⼀点的任意两平⾯上的剪应⼒⼀定数值相等，⽅向相反”答案此说法错误答疑过⼀点的两相互垂直的平⾯上的剪应⼒⼀定成对出现，⼤⼩相等，⽅向同时指向共同棱边或同时远离共同棱边6、“梁产⽣纯弯曲时，过梁内任意⼀点的任意截⾯上的剪应⼒均等于零”答案此说法错误答疑梁产⽣纯弯曲时，横截⾯上各点在α＝0的⽅位上剪应⼒为零，过梁内任意⼀点的任意截⾯上的剪应⼒不⼀定为零。

11、“从横⼒弯曲的梁上任意⼀点取出的单元体均处于⼆向应⼒状态“答案此说法错误答疑从横⼒弯曲的梁的横截⾯上距离中性轴最远的最上边缘和最下边缘的点取出的单元体为单向应⼒状态。

12、“受扭圆轴除轴⼼外，轴内各点均处于纯剪切应⼒状态”答案此说法正确答疑在受扭圆轴内任意取出⼀点的单元体如图所⽰，均为纯剪切应⼒状态。

选择⼀点的应⼒状态(共2页)1、在单元体中可以认为：。

A：单元体的三维尺⼨必须为⽆穷⼩；B：单元体必须是平⾏六⾯体。

C：单元体只能是正⽅体。

D：单元体必须有⼀对横截⾯答案正确选择：A答疑单元体代表⼀个点，体积为⽆穷⼩。

材料力学试题及解析（2）一、单项选择题 (共10小题，每小题2分，共20分)（ ）1、胡克定律适用的条件是 。

A ．只适用于塑性材料；B ．只适用于轴向拉伸；C ．应力不超过比例极限；D ．应力不超过屈服极限。

（ ）2、材料力学求解内力的基本方法是 。

A ．截面法；B ．能量法；C ．叠加法；D ．解析法。

（ ）3、材料许用应力[]/u n σσ=，式中u σ为极限应力，n 为安全系数，对于脆性．．材料，u σ应该选取该材料的 。

A ．比例极限p σ；B ．弹性极限e σ；C ．屈服极限s σ；D ．强度极限b σ。

（ ）4、在计算螺栓连接挤压面上的挤压应力/bs bs bs F A σ=时，bs A 指 。

A ．半圆柱面的面积；B ．过直径且与挤压力垂直的截面面积；C ．圆柱面的面积；D ．横截面的面积。

（ ）5、切应力互等定理在 条件下成立。

A ．任意应力状态；B ．纯剪切应力状态；C ．平面应力状态；D ．空间应力状态。

（ ）6、一圆轴，两端受扭转力偶矩作用，若将轴的直径减小一半，则其最大切应力变为原来的 倍。

A ．2；B ．4；C ．8 ；D ．16。

（ ）7、左端固定的扭转轴受到外力偶作用，则轴上的最大扭矩maxT为 。

A ．6kN m ⋅；B ．7kN m ⋅；C ．8kN m ⋅；D ．9kN m ⋅。

F（第7题） （第10题）（ ）8、下列选项中关于梁在发生纯弯曲时横截面上应力的叙述正确的是 。

A ．只有正应力，切应力为零；B ．只有切应力，正应力为零；C ．正应力和切应力都不为零；D ．不能确定。

（ ）9、图示情况，按弯曲内力正负号规定，其横截面上剪力和弯矩均为正的是 。

A B ．MC MD .M（ ）10、如图所示圆形截面细长压杆，已知横截面直径30d mm =，杆长 1.2l m =，弹性模量200E GPa =，则其的临界载荷为 。

A ．218kN ；B ．109kN ；C ．54.5kN ；D ．27.25kN 。

工程力学试题及答案一、填空题1。

物体的平衡是指物体相对于地面__________或作________运动的状态2。

平面汇交力系平衡的必要与充分条件是：_____。

该力系中各力构成的力多边形____ 3.一物块重600N，放在不光滑的平面上,摩擦系数f=0。

3,在左侧有一推力150N，物块有向右滑动的趋势F max=__________,所以此物块处于静止状态，而其F=__________。

4。

刚体在作平动过程中，其上各点的__________相同，每一瞬时,各点具有__________的速度和加速度。

5。

AB杆质量为m,长为L，曲柄O1A、O2B质量不计，且O1A=O2B=R，O1O2=L，当φ=60°时，O1A杆绕O1轴转动，角速度ω为常量,则该瞬时AB杆应加的惯性力大小为__________，方向为__________6。

使材料丧失正常工作能力的应力称为极限应力.工程上一般把__________作为塑性材料的极限应力；对于脆性材料，则把________作为极限应力。

7。

__________面称为主平面。

主平面上的正应力称为______________.8。

当圆环匀速转动时,环内的动应力只与材料的密度ρ和_____________有关,而与__________无关。

二、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内.每小题3分,共18分)1.某简支梁AB受载荷如图所示，现分别用R A、R B表示支座A、B处的约束反力，则它们的关系为( ）。

A。

R A〈R BB.R A>R BC.R A=R BD.无法比较2。

材料不同的两物块A和B叠放在水平面上,已知物块A重0.5kN，物块B重0。

2kN,物块A、B间的摩擦系数f1=0。

25，物块B与地面间的摩擦系数f2=0.2，拉动B物块所需要的最小力为（）A。

0.14kNB。

0.265kNC。

0.213kND.0。
