电力系统远动系统

1遥测：即远程测量：应用远程通信技术进行信息传输,实现对远方运行设备的监视和控制。

遥信：即远程指示；远程信号：对诸如告警情况、开关位置或阀门位置这样的状态信息的远程监视。

遥控：即远程命令：应用远程通信技术，使运行设备的状态产生变化。

遥调：即远程调节：对具有两个以上状态的运行设备进行控制的远程命令。

2远动技术：是一门综合性的应用技术，基本原理包括数据传送原理，编码理论，信号转换技术原理，计算机原理等。

远动系统：是指对广阔地区的生产过程进行监视和控制的系统，它包括对必须的过程信息的采集、处理、传输和显示、执行等全部的设备与功能。

远动配置：是指主站与若干子站以及连接这些占的传输链路的组合体。

3误码率：等于错误接收的码元数与传送的总码元数之比。

误比特率：等于错误接收的信息量与传送信息总量之比。

协议规约：在远动系统中，为了正确地传送和接收信息，必须有一套关于信息传输顺序，信息格式和信息内容的约定。

4漏同步：当同步字在信道中受到干扰，是其中的某些码元发生变位，致使收端检测不出同步字时称为漏同步。

假同步：当接收到信息序列中，出现于同步字相同的码序列时，在对同步字检测时会把它误判断为同步字，造成假同步。

位同步的反校：收发两端发送时钟和接收时钟的相位差，φ〉π时，数字锁相电路在工作过程中，通过相位调整，会使两者的相位差继续增加，直到φ=2π造成两端时序错一位，称为返校。

5事件：指运行设备的变化。

事件顺序记录：指开关或继电保护动作时，按动作的事件先后顺序进行记录。

事件分辨率：指正确区分事件发生顺序的最小时间间隔。

6完成一次A/D转换所需的时间称为A/D转换时间。

其倒数称为转换速率。

7数字滤波：就是在计算机中用一定的计算方法对输入信号的量化数据进行数学处理，减少干扰在有用信号中的比重，提高信号的真实性。

这是一种软件方法，对数字滤波算法的选择，滤波系数的调整有很大灵活性。

死区计算：对连续变化的模拟量规定一脚小的变化范围。

变电站远动信息的采集和分析远动终端(RTU)是电网监视和控制系统中安装在变电站的一种远动装置，它负责采集所在变电站电力运行状态的模拟量和状态量，监视并向调度中心传送这些模拟量和状态量，执行调度中心发往所在变电站的控制和调度命令。

在电网调度自动化系统中，微机保护报文和硬接点遥信一样，已经成为远动事件信息的重要组成部分。

遥信量反映变电站设备的实际运行状态，调度员以此为依据对开关进行遥控操作。

微机保护报文则反映微机装置的保护动作情况和自诊断信息，二者缺一不可，相辅相成。

因此，远动系统准确地反映变电站运行状态，正确进行事故分析，必须尽可能减少错误事件信息的出现，包括：减少遥信误发、漏发、减少微机保护报文错误、丢失和提高设备抗干扰能力等。

一、常规变电站微机保护信息采集的几种模式(1)硬接点方式：这种方式就是通过保护装置的背板端子，将有限的遥测和遥信量通过敷设电缆，与RTU的遥测端子和遥信端子对应接人，实现调度自动化信息的传输，这种方式有很大的缺点，就是一些重要的保护信息是通过通信来实现的，而这部分信息无法上传到调度主站，一旦发生保护动作的事故跳闸，调度主站(调度员)无法了解到跳闸的具体原因，给事故分析和事故定性造成困难，具体接入方式如(图1)所示。

(2)点对点方式：对常规KTU来讲，除了配置基本的远动通讯口外，还配置了系统冗于串口，如RS232、R．$422、RS485及光纤接口，如果变电站新加的微机保护线路较少，可考虑用点对点方式实现远动数据的采集与传输，这种方式接线方便简单，一套装置只需要一根数据线与RTU连接即可，但必须保证RTU能够支持微机保护装置的通信规约，RTU本身所带的调试软件具备微机保护信号和测量信号转发功能，这种通信方式一般不主张，因为，增加一个通信接口，就要求RTU主板增加相应的串口驱动程序，这样就加大了RTU主板的负荷，给系统的稳定运行造成一定的影响。

其次，同一类型的保护可以通过总线方式实现通信．但这种方式RTU只能通过循环访问的方式对各保护测量单元进行数据采集，增加数据尉新的周期。

1、什么是电力系统远动?答：远动-利用远程通信技术,进行信息传输,实现对远方运行设备的监视和控制。

即四遥功能。

（1）遥测:远程测量,传输被测变量值（电量或非电量）.如实时母线电压（2）遥信:远程指示,如告警\开关位置等状态发电机空转/运行（3）遥控（4）遥调，如断路器投切机端负荷增加/减少2、远动信息传输模式:循环传输模式或问答传输模式3、远动信息的循环式传输规约：①帧结构②信息字结构③传输规则4、远动信息的问答式传输规约：①称Polling远动规约②传送均为报文③异步通信方式5、远动信息的编码:按规约,把远动信息变换成各种信息字或各种报文.6、远动信道:传输远动信号的通道.7、远动系统的设备:厂站端远动装置、调度端远动装置、远动信道8、远动系统配置类型:点对点、多路点对点、多点星形、多点共线、多点环形配置9、远动系统通信方式：单工通信、半双工通信、全双工通信10、数字通信系统:远动信息→远动装置→数字信号（二进制）→远动信道→输出11、串行通信及传输控制规程：①异步通信②同步通信③传输控制规程12、通信信道：输电线路、无线电调度、微波/卫星/光纤信道13、实现远动的手段：①配备必要自动装置②设国家调度/大区网调/省级调度和地区调度等各级调度中心14、数字通信系统的质量主要指标:①信号传输的有效性(传输速率) ②信号传输的可靠性(差错率)15、电力系统调度中心的任务：①合理调度发电厂出力②迅速排除故障③实时了解,决策调整16、调度自动化系统⑴组成:远动子系统、计算机子系统、人机联系子系统⑵功能组成:数据采集和监控(SCADA)和能量管理系统(EMS)⑶五级调度：①国家调度：调度自动化系统EMS系统.协调大区网间联络线潮流和运行方式,管理全国电网运行.②大区网调：EMS.负责超高压网的安全运行,管理电能质量和经济运行水平.③省级调度：EMS.负责省网的安全运行,管理电能质量和经济运行水平.④地区调度：SCADA系统.分散收集处理信息,集中调度.⑤县级调度：SCADA系统.主要进行负荷管理.17、信道编码作用:抗干扰18、码距：101、010为3（对应的不同码数）11111重量为5（非零码元个数）最大似然译码：000开关合111开关分闸110表分闸奇偶校验码---奇（偶）：包含这个码在内1个数为奇（偶）19、信源编码：对信息源发出的模拟信号进行模数转换{0、1为码元00001111为码字（整体）}20、线性分组码=非零码字的最小重量21、三相短路故障和正常运行时，系统里面是正序。

电力系统远动技术的优势与挑战电力系统远动技术的优势与挑战引言：电力系统远动技术是一种基于通信和自动化技术的电力系统控制手段，它通过远程监测、控制和调度电力设备，实现对电网的智能化管理。

本文将介绍电力系统远动技术的优势和挑战，并分析其在现代电力系统中的应用前景。

一、优势1. 提高运行效率电力系统远动技术可以实现对电网设备的远程监测和控制，减少人工巡检的频率和工作量。

通过实时获取设备运行状态数据，可以及时发现故障并进行处理，提高了故障处理效率。

远动技术还可以实现对设备运行参数的自动调整，提高了设备运行效率。

2. 提高供电可靠性通过电力系统远动技术，可以实现对供电设备和线路状态的实时监测，并能够快速定位和修复故障。

当发生故障或异常情况时，系统能够自动切换到备用线路或设备以保持供电稳定。

这种快速响应能够大大减少停电时间，并提高供电可靠性。

3. 降低运维成本电力系统远动技术可以实现对电网设备的自动巡检和维护，减少了人力资源的投入。

通过远程监测和预测性维护，可以及时发现设备的潜在问题并进行修复，避免了因设备故障而带来的停电损失。

远动技术还可以提供运行数据分析和优化建议，帮助运维人员制定更科学合理的运行策略，降低了运维成本。

4. 实现智能化管理电力系统远动技术可以实现对电网的智能化管理。

通过与其他信息系统集成，可以实现对电网各个环节的数据共享和协同处理。

与配电自动化系统结合可以实现对配变站、开关柜等设备的自动控制；与能源管理系统结合可以实现对能源消耗情况的监控和优化；与调度自动化系统结合可以实现对电网调度过程的自动化控制等。

这些功能的实现将极大地提高电网管理效率和智能化水平。

二、挑战1. 安全性风险随着电力系统远动技术的广泛应用，电力系统的安全性风险也相应增加。

远动系统需要与各种设备和网络进行通信，这就给黑客攻击和数据泄露等安全问题带来了潜在隐患。

为了保障远动系统的安全性，需要采取一系列的安全措施，包括加密通信、访问控制、防火墙等。

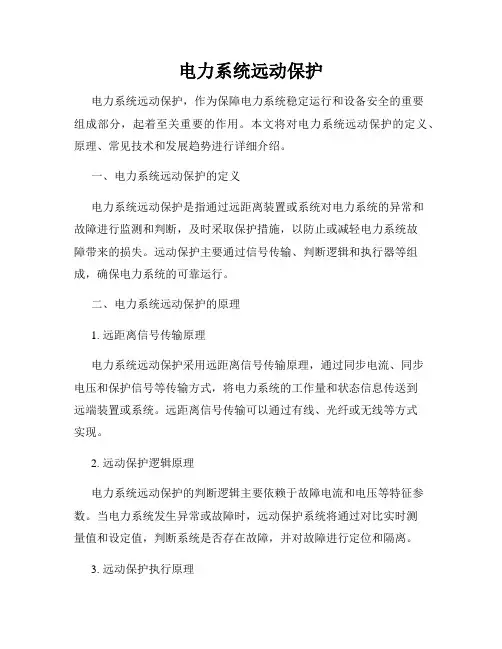

电力系统远动保护电力系统远动保护，作为保障电力系统稳定运行和设备安全的重要组成部分，起着至关重要的作用。

本文将对电力系统远动保护的定义、原理、常见技术和发展趋势进行详细介绍。

一、电力系统远动保护的定义电力系统远动保护是指通过远距离装置或系统对电力系统的异常和故障进行监测和判断，及时采取保护措施，以防止或减轻电力系统故障带来的损失。

远动保护主要通过信号传输、判断逻辑和执行器等组成，确保电力系统的可靠运行。

二、电力系统远动保护的原理1. 远距离信号传输原理电力系统远动保护采用远距离信号传输原理，通过同步电流、同步电压和保护信号等传输方式，将电力系统的工作量和状态信息传送到远端装置或系统。

远距离信号传输可以通过有线、光纤或无线等方式实现。

2. 远动保护逻辑原理电力系统远动保护的判断逻辑主要依赖于故障电流和电压等特征参数。

当电力系统发生异常或故障时，远动保护系统将通过对比实时测量值和设定值，判断系统是否存在故障，并对故障进行定位和隔离。

3. 远动保护执行原理电力系统远动保护在判断出故障后，需要及时采取保护措施，以保证电力设备和电力系统的安全。

通常，远动保护系统会向执行器发送指令，触发断路器、开关等装置进行动作，切除故障电路，保护电力系统不受损。

三、电力系统远动保护的常见技术1. 微机远动保护微机远动保护利用先进的微机技术，实现对电力系统的监测、测量和保护功能。

相比传统的电力系统保护方式，微机远动保护具有响应速度快、抗干扰能力强等优势。

2. 通讯网络技术通讯网络技术在电力系统远动保护中扮演着重要角色，它能够实现不同装置之间的信息传输和远程控制。

常见的通讯网络技术包括以太网、现场总线等，它们提高了电力系统的可管理性和数据传输效率。

3. 智能保护装置智能保护装置是电力系统远动保护的重要组成部分，它具备数据采集、判断、控制和通信等功能。

智能保护装置能够对电力系统的各种故障进行快速判断和处理，并传输实时数据到上位系统，实现对电力系统的全面监测。

第一章概述1 远动的含义：利用远程通信技术进行信息传输，实现对远方运行设备的监视和控制。

2 四遥：遥测、遥信、遥控、遥调。

3 遥测：应用远程通信技术，传输被测变量的值。

遥信：远程信号，对诸如告警情况、开关位置或阀门位置这样的状态信息的远程监视。

遥控：应用远程通信技术，使运行设备的状态产生变化。

遥调：即远程调节，对具有两个以上状态的运行设备进行控制的远程命令。

4 现代电力系统由发电厂、变电所、输配电线路和用电设备等组成，包括发电、输电、配电和3用电四个环节。

5 电力系统调度中心的任务：一是合理地调度所属发电厂的出力，制定运行方式，从而保证电力系统的正常运行安全、经济地向用户提供满足质量要求的电能。

二是在电力系统发生故障时，迅速排除故障，尽快恢复电力系统的正常运行。

6 遥测的信息：电量和非电量。

电量如：电压、电流、功率，有功，无功，功率因数等，非电量如：发电机温度，水库水位等。

7 遥控信息下达后必须进行返回校验。

远动信息的传输方式，循环式和问答式polling。

8 循环式：厂站自动向调度端周期性的传输测量的信息，对信道要求较低。

问答式：调度端向厂站发送查询命令，对信道要求较高，且保证有上下行信道。

9 远动信息的编码规约规定：由远动信息产生的任何信息字都是由48位二进制数构成，即所有的信息字的位数相同。

其中前八位是功能码，最后八位是校验码，用CRC校验10 校验码是信息字中用于检错和纠错的部分，他的作用是提高信息在传输过程中的抗信道干扰能力。

11 问答式传输规约与循环式规约的不同，问答式传输规约中不同类型的报文，报文的总字节数不同，即报文的长度不同，且报文长度的变化总是八位八位的增减，即八位八位的增加或减少。

12 问答式传输规约中的报文，报头通常有3----4个字节，它指出进行问答的双方中RTU 的地址、报文所属的类型、报文中数据的字节数、数据区表示报文要传送的信息内容，它的字节数和字节中各位的含义随报文类型的不同而不同，且数据字节数是多少，由报文头中的有关字节指出，校验码按照规约给定的某种编码规则，用报文头和数据的字节运算得到。

电力系统远动概述1. 引言在现代电力系统中，远动技术（Remote Terminal Unit，RTU）被广泛应用于电力系统中的监测、控制和保护。

通过使用远动系统，电网运维人员可以远程监测和控制电力系统中的设备，提高系统的可靠性和安全性。

本文将介绍电力系统远动的概念、原理、应用以及未来的发展方向。

2. 电力系统远动的概念电力系统远动是指通过使用远动终端单元（RTU）与电力系统中的设备进行远程通信，实现监测、控制和保护的技术。

远动系统通常由RTU、远动协议、通信网络以及各种控制设备组成。

3. 电力系统远动的原理电力系统远动的原理主要基于通信技术和自动化控制。

远动系统通过RTU获取电力系统中各种设备的状态数据，如电压、电流、温度等，并将这些数据传输到远程监控中心。

同时，远动系统可以向电力系统中的设备发送控制信号，实现对设备的遥控操作。

4. 电力系统远动的应用电力系统远动广泛应用于电力系统的监测、控制和保护。

以下是一些常见的应用场景：•实时监测：通过远动系统，可以实时监测电力系统中各种设备的运行情况，如变压器、开关设备、发电机等。

运维人员可以通过监测数据判断设备是否正常运行，并根据需要采取相应的操作。

•遥控操作：通过远动系统，运维人员可以对电力系统中的设备进行遥控操作，如开关、闭锁、调节设备参数等。

这样可以实现对电力系统进行远程控制，提高操作的灵活性和效率。

•故障监测和保护：远动系统可以实时监测电力系统中的故障，并对其进行保护。

当发生故障时，远动系统可以及时发出警报，并采取相应的措施，避免事故的扩大。

•数据分析：远动系统可以对电力系统中的数据进行收集和分析，提供给运维人员进行决策。

通过对数据的分析，可以发现潜在问题，提前采取措施进行预防。

5. 电力系统远动的发展方向近年来，随着信息技术的发展，电力系统远动技术也在不断创新。

未来的电力系统远动有以下发展趋势：•数据处理和分析能力的提升：随着大数据技术的发展，电力系统远动将更加注重对数据的处理和分析能力。
