CrMoV焊接施工方案及热处理

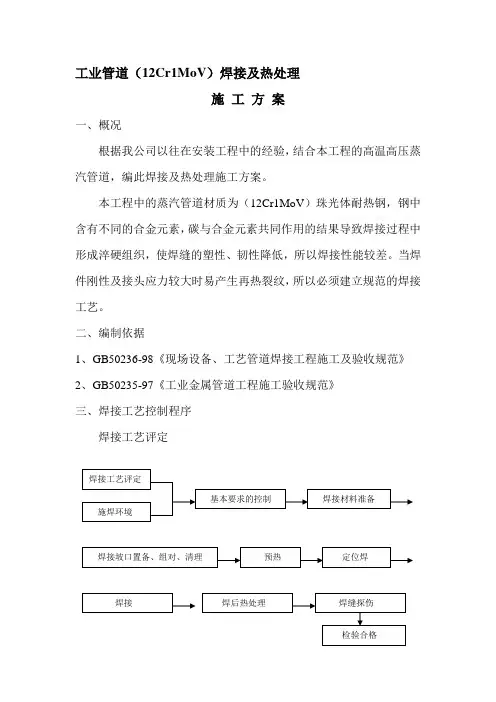

工业管道（12Cr1MoV）焊接及热处理施工方案一、概况根据我公司以往在安装工程中的经验，结合本工程的高温高压蒸汽管道，编此焊接及热处理施工方案。

本工程中的蒸汽管道材质为（12Cr1MoV）珠光体耐热钢，钢中含有不同的合金元素，碳与合金元素共同作用的结果导致焊接过程中形成淬硬组织，使焊缝的塑性、韧性降低，所以焊接性能较差。

当焊件刚性及接头应力较大时易产生再热裂纹，所以必须建立规范的焊接工艺。

二、编制依据1、GB50236-98《现场设备、工艺管道焊接工程施工及验收规范》2、GB50235-97《工业金属管道工程施工验收规范》三、焊接工艺控制程序焊接工艺评定四、焊接工艺要求1、焊接工艺评定和焊工资格确认。

2、根据焊接工艺评定编制焊接作业指导书。

3、施焊焊工应具备相应的资格证。

4、施焊前必须有建设单位的认可。

5、焊接方法的选择。

A、所有焊口采用氩电联焊。

B、施焊环境湿度大于90%，风速大于8m/s时，应采取严格的防护措施，否则禁止焊接。

6、焊接一般要求A、焊前应对坡口彻底清理，以免粘带锈蚀、油污、油漆、砂粒、泥土等。

B、焊接时避免在母材上引弧，凡有引弧处应磨平后作着色检查，消除缺陷。

C、点固焊由合格焊工完成，所使用的焊材和焊接工艺与正式焊缝相同。

D、有阀门时应开启阀门后进行。

E、焊毕后应打上焊工钢号，并在单线图上作好标注。

F、保护气体的纯度应在99.96%以上。

7、焊接技术要求A、焊接材料A-1、焊条使用前应按说明书烘烤，并在使用的过程中保持干燥，焊条药皮应无脱落和明显裂纹。

A-2、所使用的焊丝、焊条都必须有合格证。

B、焊接坡口B-1、坡口形式和尺寸应符合设计文件的规定，无规定时应符合GB50236-98附录C的要求。

B-2、坡口加工宜采用机械方法，也可以采用等离子、氧乙炔焰等热加工方法，在采用热加工坡口后，必须除去表面的氧化皮、熔渣及影响焊接质量的表面层，并将凹凸不平处打磨平整。

C、坡口组对C-1、坡口组对尺寸应符合相关设计文件或图样的要求，当无规定时应符合GB236-98的要求。

特种合金材料15CrMo、12Cr1MoV管道焊接施工方案1编制依据1）招标文件和图纸；2）《工业金属管道工程施工及验收规范》GB50235-97；3）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；4）公司《焊接质量控制程序》CX/HJ09.02-98。

2编制说明本方案仅适用我公司所投标段的工艺管道焊接工作。

15CrMo、12Cr1MoV等材料的焊接1.1.1焊接方法、焊接设备及焊接材料的选择1）管对接焊缝，当直径≤φ108mm，壁厚≤6mm时，采用全手工氩弧焊的焊接方法，超出此范围的，采用手工氩弧焊打底，手工电弧焊填充并盖面的氩电联焊的焊接方法。

2）受压元件的T型焊缝和角焊缝，采用氩电联焊的方法，其它非对接焊缝采用手工电弧焊。

3）焊机选用逆变或硅整流焊机。

4材质焊丝焊条15CrMo TiG R30（H13CrMo）R30712Cr1MoV20G+12Cr1MoV15CrMo+12Cr1MoV TiG R31（H08CrMoV）R3171.1.2焊接材料的管理焊材应在合格供方中定点采购，以取得稳定的质量，所采购的焊接材料应具有加盖了焊材生产厂家原始章（红章）的质量证明书，其型号、规格及批号应与实物标识一致。

原生产厂的质量证明书为复印件时，应由提供复印件的焊材承销商加盖质检公章。

焊材入库前要进行入库前的检查验收工作，焊材入库验收应包装完好，并具有合格标签、包装及合格标签上的型号、规格及批号应与质量证明书一致，没有破损和受潮现象。

焊接材料设一级专库保管，设二级库烘烤、发放、回收。

焊材一、二级库应保持适宜的温度及湿度，应具备防潮、通风、保温性能，并设有温湿度计实施监控, 库内温度应在5℃以上，相对湿度不超过60%。

焊材按规格、型号、批号、分类排放在货架上，作出标识，以免混杂。

设专人在二级库对焊材实施烘烤、发放、回收管理，烘烤和保温温度及时间参数严格按下表执行。

焊材牌号烘烤温度及时间保温温度R307 （350—380℃）×1h 150℃R317（350—380℃）×1h150℃烘干后的焊条，要保存在150℃的恒温箱内，随用随取，在现场施焊时，要采用性能良好的焊条保温筒，上班时间从焊材烘烤室统一领取，下班后将焊条保温筒交回焊材烘烤室统一保管。

CrMoV焊接施工方案及热处理C r M o V焊接施工方案及热处理(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除鞍钢凌钢朝阳100万t/a焦化项目煤气净化及公辅设施安装工程12CrMoV焊接及热处理施工方案编制：审核：批准：日期：12CrMoV压力管道焊接及热处理施工方案一、工程概况鞍钢凌钢100万t/a焦化工程，由干熄焦沿外线管廊到焦化边界接点的中压过热蒸汽管道。

工艺管道材质为12CrMoV，规格Φ245*18mm；计划开工时间：2008年8月12日开工，2008年10月30日竣工；总工期：80天。

二、编制依据1.《压力管道安全管理与监察规定》〔劳部1996-140号〕2.《工业金属管道工程施工及验收规范》〔GB50235–97〕3.《工业金属管道工程质量检验评定标准》〔GB50184–93〕4.《现场设备、工业管道焊接工程施工及验收规范》〔GB50236-98〕5.《压力容器无损检测》〔JB/T4730–2005〕6.管道施工图三、焊接材料及管理1.焊条、焊丝、等均应有制造厂的质量合格证或质保书。

凡无合格证或质保书及对其质量有怀疑时，应按焊材批号抽查试验合格后方可使用。

2.施工现场应设置焊材二级库，并由专人负责焊材的管理，做好焊材的烘干、发放、回收工作并做好烘干、发放、回收记录。

3.焊材应存放在干燥通风良好的库房内。

各种型号、规格的焊材应分类堆放防止混淆。

4.焊条使用前应按焊条使用说明书的要求进行烘干，焊条重复烘干不应超过两次。

5.焊条使用时应装入100～125℃的保温桶内随取随用，桶内焊条不应超过半个工时。

6.氩弧焊所采用的氩气应符合现行国家标准《氩气》GB4842的规定，且纯度不应低于99.96﹪。

7.手工钨极氩弧焊，宜采用铈钨极或钍钨极。

8.焊材的领用、发放，管理人员应根据焊接工艺卡或工艺指导书所制定的工艺要求执行，不得随意更改，以免错误使用焊材造成质量事故。

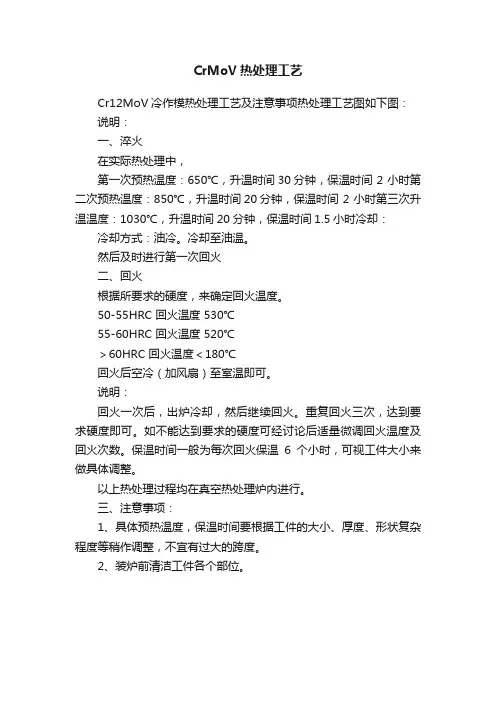

CrMoV热处理工艺Cr12MoV冷作模热处理工艺及注意事项热处理工艺图如下图：说明：一、淬火在实际热处理中，第一次预热温度：650℃，升温时间30分钟，保温时间 2 小时第二次预热温度：850℃，升温时间20分钟，保温时间 2 小时第三次升温温度：1030℃，升温时间20分钟，保温时间1.5小时冷却：冷却方式：油冷。

冷却至油温。

然后及时进行第一次回火二、回火根据所要求的硬度，来确定回火温度。

50-55HRC 回火温度530℃55-60HRC 回火温度520℃＞60HRC 回火温度＜180℃回火后空冷（加风扇）至室温即可。

说明：回火一次后，出炉冷却，然后继续回火。

重复回火三次，达到要求硬度即可。

如不能达到要求的硬度可经讨论后适量微调回火温度及回火次数。

保温时间一般为每次回火保温6个小时，可视工件大小来做具体调整。

以上热处理过程均在真空热处理炉内进行。

三、注意事项：1、具体预热温度，保温时间要根据工件的大小、厚度、形状复杂程度等稍作调整，不宜有过大的跨度。

2、装炉前清洁工件各个部位。

3、工件上的一些容易变形的型面、内孔应尽量加固、填充或用其它合适的方法做优化。

如凹模两侧面在热处理后容易产生变形，应焊接固定板固定，一些螺孔拧入螺丝等。

4、工件的摆放要科学合理，工件之间应避开相互大面积的接触，小工件用铁丝相互固定在一起。

大工件如不可避免接触，应用特制工具隔离开叠加放置。

5、注意炉筐重量的平衡性，如两侧的重量不一致，务必重量更大的一侧朝向炉口，防止出炉时因模具重量过大导致的支架不能抬起炉筐，而无法出炉的情况。

6、在合理的一炉最大重量内，应尽量装入多的待加工工件，合理摆放，充分利用空间，节省资源。

C r M o铬钼钢管道焊接及热处理现场施工方法The latest revision on November 22, 2020河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo管道可焊性较差，需焊前预热，焊后要求进行热处理。

15CrMo管道的焊接是本装置焊接施工的难点这一。

施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。

焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。

2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）2.2《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5我公司《焊接工艺评定汇编》。

3、15CrMo耐热钢管道焊接性分析3.115CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。

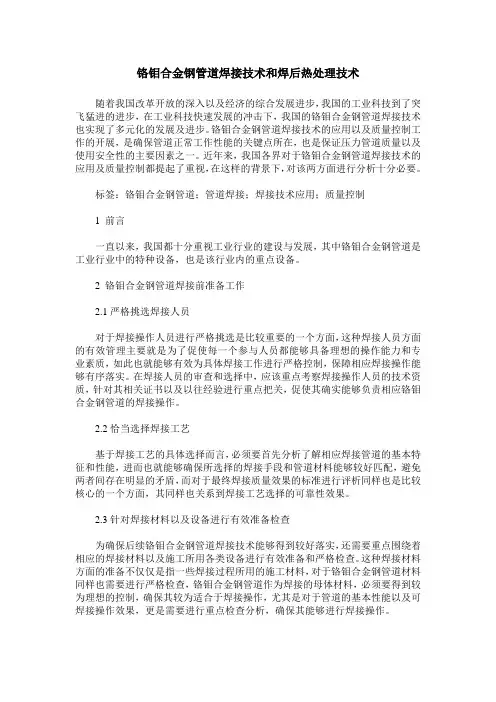

铬钼合金钢管道焊接技术和焊后热处理技术随着我国改革开放的深入以及经济的综合发展进步，我国的工业科技到了突飞猛进的进步，在工业科技快速发展的冲击下，我国的铬钼合金钢管道焊接技术也实现了多元化的发展及进步。

铬钼合金钢管道焊接技术的应用以及质量控制工作的开展，是确保管道正常工作性能的关键点所在，也是保证压力管道质量以及使用安全性的主要因素之一。

近年来，我国各界对于铬钼合金钢管道焊接技术的应用及质量控制都提起了重视，在这样的背景下，对该两方面进行分析十分必要。

标签：铬钼合金钢管道；管道焊接；焊接技术应用；质量控制1 前言一直以来，我国都十分重视工业行业的建设与发展，其中铬钼合金钢管道是工业行业中的特种设备，也是该行业内的重点设备。

2 铬钼合金钢管道焊接前准备工作2.1严格挑选焊接人员对于焊接操作人员进行严格挑选是比较重要的一个方面，这种焊接人员方面的有效管理主要就是为了促使每一个参与人员都能够具备理想的操作能力和专业素质，如此也就能够有效为具体焊接工作进行严格控制，保障相应焊接操作能够有序落实。

在焊接人员的审查和选择中，应该重点考察焊接操作人员的技术资质，针对其相关证书以及以往经验进行重点把关，促使其确实能够负责相应铬钼合金钢管道的焊接操作。

2.2恰当选择焊接工艺基于焊接工艺的具体选择而言，必须要首先分析了解相应焊接管道的基本特征和性能，进而也就能够确保所选择的焊接手段和管道材料能够较好匹配，避免两者间存在明显的矛盾，而对于最终焊接质量效果的标准进行评析同样也是比较核心的一个方面，其同样也关系到焊接工艺选择的可靠性效果。

2.3针对焊接材料以及设备进行有效准备检查为确保后续铬钼合金钢管道焊接技术能够得到较好落实，还需要重点围绕着相应的焊接材料以及施工所用各类设备进行有效准备和严格检查。

这种焊接材料方面的准备不仅仅是指一些焊接过程所用的施工材料，对于铬钼合金钢管道材料同样也需要进行严格检查，铬钼合金钢管道作为焊接的母体材料，必须要得到较为理想的控制，确保其较为适合于焊接操作，尤其是对于管道的基本性能以及可焊接操作效果，更是需要进行重点检查分析，确保其能够进行焊接操作。

河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo 管道可焊性较差，需焊前预热，焊后要求进行热处理。

15CrMo管道的焊接是本装置焊接施工的难点这一。

施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。

焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。

2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）2.2 《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4 我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5 我公司《焊接工艺评定汇编》。

3、15CrMo耐热钢管道焊接性分析3.1 15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。

该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。

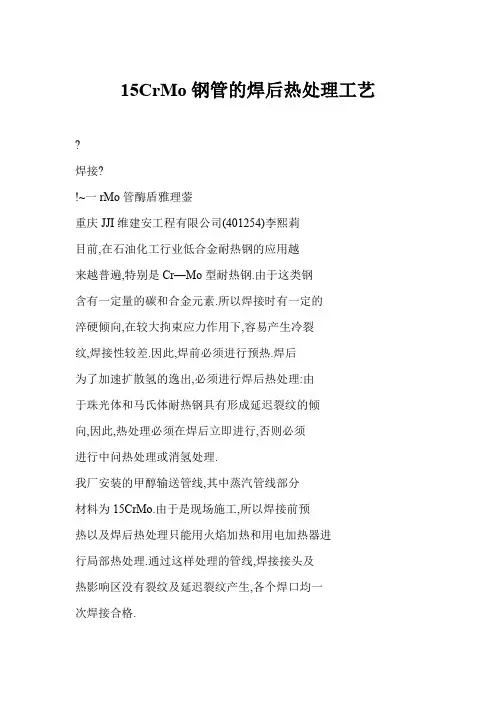

15CrMo钢管的焊后热处理工艺?焊接?!~一rMo管酶盾雅理蓥重庆JJI维建安工程有限公司(401254)李熙莉目前,在石油化工行业低合金耐热钢的应用越来越普遍,特别是Cr—Mo型耐热钢.由于这类钢含有一定量的碳和合金元素.所以焊接时有一定的淬硬倾向,在较大拘束应力作用下,容易产生冷裂纹,焊接性较差.因此,焊前必须进行预热.焊后为了加速扩散氢的逸出,必须进行焊后热处理:由于珠光体和马氏体耐热钢具有形成延迟裂纹的倾向,因此,热处理必须在焊后立即进行,否则必须进行中问热处理或消氢处理.我厂安装的甲醇输送管线,其中蒸汽管线部分材料为15CrMo.由于是现场施工,所以焊接前预热以及焊后热处理只能用火焰加热和用电加热器进行局部热处理.通过这样处理的管线,焊接接头及热影响区没有裂纹及延迟裂纹产生,各个焊口均一次焊接合格.1.15CrMo钢的化学成分厦力学性能15CrMo钢的化学成分见表1.15CrMo钢的力学性能见表2裹1化学成分(质■分数)(%)CSMnSPCrNiMoI其他0.12～0I7～040～080～040～Co≤0040040<0250.180.370701l0055<003裹2力学性能热处理钢号baK/备注状态v【Pa/MPa(96)(%)J?crn930～960℃正火24”Ci15o≥4帅>/225≥20680～730℃回火从上表中可看出这种材质的钢材属空淬钢,钢的力学性能在很大程度上取决于钢的热处理状态对压力容器和管道来说,设计标准规定的许用应力值均以完全热处理状态材料所达到的强度性能为基础;在设备制造及管道安装中,各种加工工艺及焊接等都将改变钢材的原始状态强度和韧性,因此只有通过最终热处理才能达到设计要求的材料性能.我们讨论的主要是管道焊接前后如何进行热处枫~.I-At热抽I)2001年第8鹚理来保证材料的力学性能.为了更准确地分析15CrMo钢的热处理工艺,有必要先讨论这种钢材焊接时的特点.2.15CrMo钢的焊接特点l5CrMo钢在焊接时一般有以下特点:(1)淬硬性钢的淬硬性取决于它的碳含量及合金成分含量.15CrMo钢中的主要合金元素铬和钼都能显着提高钢的淬硬性.特别是钼的作用,比铬约大5O倍.这些合金元素推迟了钢在冷却过程中的转变,提高了过冷奥氏体的稳定性.(2)消除应力处理裂纹倾向15CrMo钢焊接接头消除应力裂纹倾向主要取决于钢中碳化物形成元素的特性及含量,它常产生于焊接热影响区的粗晶段.这种裂纹一般在500～700℃温度范围内形成.采用焊前预热和焊后合理的热处理工艺,避免在敏感温度区停留时间过长就能防止裂纹的产生.(3)回火脆?性回火脆?性指钢材及其焊接接头在350～500℃温度区域长期运行过程中发生剧烈脆变的现象.3.15CrMo钢的热处理为了保证母材及焊缝的性能除了在焊接工艺上控制外,对母材焊前进行预热以及焊后制定合理的热处理方案是十分关键的.焊前预热是防止钢材在焊接时产生冷裂纹和消除应力裂纹的有效措施之一.对于预热的温度选择应依据钢材中的合金含量而定.对15CrMo钢管根据管壁的厚度选择预热温度,一般预热温度在150 ～300℃之间,并控制焊接的层间温度在预热温度以上.预热温度过高,在最终组织中易形成马氏体组织;在焊接时如果氢含量过高,就易形成焊接接头裂纹.为防止接头裂纹的产生一般采取在焊后立即进行低温后热处理,可基本消除焊缝中的扩散氢,保证接头质量,这种处理也称为消氢处理.消氢处理温度一般在300～350℃.焊后热处理不仅能消除焊接过程中产生的焊接残余应力,而且更重要的是能改善母材的组织,提高接头的综合力学性能同时也能提高焊接接头的高温蠕变强度和组织的稳定性,降低焊缝及热影响37?区的硬度.焊后热处理分整体热处理和局部热处理.在管道安装中焊后热处理一般采用局部热处理即用电加热带缠绕焊缝,外缠保温层进行保温的热处理方法.(L)15CrMo管线焊接位置筒图(见图L).注:图上所标数字表示焊缝位置苎:舱监图总长:240m一(2)热处理工艺预热热处理工艺曲绂见图2.消氢热处理工艺曲线见图3.最终焊后消除应力热处理工艺曲线见图4.在生产现场一般采取局部预热的方法就能达到预热的效果预热范围一般为焊缝两侧各不小于焊件厚度的3倍,且不小于lOOrnm.消氢处理在焊后要求立即进行,用火焰加热到300--350℃后立即用保温棉缠绕管线保温, 缓冷至室温.最终热处理在生产现场采取履带式加热器局部热处理的方法.硝臻l.3D0～350I上,下对称安装两只热电偶,热电偶安装在靠近焊缝边缘的30mm以内,加热器缠绕在焊缝上,宽度以焊缝中心为基准每侧不小于焊缝宽度的3倍.加热器外用细铁丝捆扎硅酸铝保温棉进行保温,保温棉宽以焊缝中心为基准每侧不小于焊缝宽度的6 倍,并要求将未密封管口用保温棉包扎密闭,以保证升温和冷却的温度梯度达到工艺的要求.保温时间根据管壁厚度而定,一般每毫米保温L5min,且不小于60rain.并要求严格按工艺控制加热和冷却的速度.图51.钢管2.保温棉3.加热器4.检查结果及结论管道所有焊缝经检验均为一次焊接合格.母材,焊缝及热影响区硬度符合管道安装标准的要求综上分析可知,Cr—Mo钢在用于管道安装时,制定合理的热处理工艺是非常重要的,工艺的合理性是保证钢材在焊接时不产生裂纹及延迟裂纹,安装出优质工程的前提条件.(20010518)时司r/min图2图.日本钢结构新技术报告会在京举行图4(3)热处理方式管道对接焊缝的热处理分焊前预热,消氢热处理及焊后最终热处理三步进行,焊前预热在安装现场只能用火焰局部加热.焊后消氢热处理,在焊接完每个焊V1后立即进行,在生产现场采取火焰加热进行局部热处理.焊后最终热处理采用履带式加热器对已消氢焊缝逐条进行处理的方法.图5为履带式加热器加热示意图,每道焊口在?38?应有关方面邀请,日本池边卓先生于7居中旬对我国进行工咋访问.中国钢结构协会钢结构焊接协会和北京市机械工程学会焊接学会,于7月】8巳在北京冶金部建筑研究总院联合举办日本钢结构新技术报告会.会上由日本新日铁株式会社东京总部池边卓先生作题为建筑结构用钢材的特性及加工技术专题报告.报告的主要内容有:(1)日本建筑钢结构的发展现状.(2)日本建筑钢结构用厚钢板的技术发展及应用,包括防火,i『09候钢及无预热焊接钢的发展及应用情况o (3)建筑钢结构的最新加工工艺,重点介绍厚板焊接技术.(4)相关标准,规程规范等.来自北京各企,事业单位的参舍代表100余人,会议取得圆满成功.税辘I九(热加I2001年第8期耋丝。

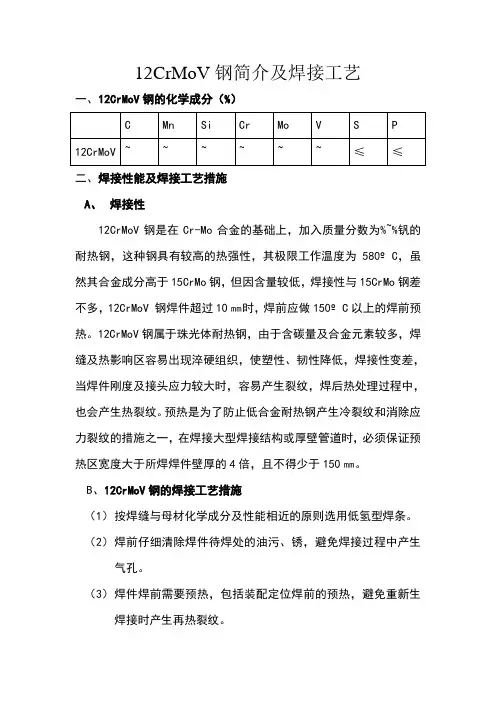

12CrMoV钢简介及焊接工艺一、12CrMoV钢的化学成分（%）二、焊接性能及焊接工艺措施A、焊接性12CrMoV钢是在Cr-Mo合金的基础上，加入质量分数为%~%钒的耐热钢，这种钢具有较高的热强性，其极限工作温度为580ºC，虽然其合金成分高于15CrMo钢，但因含量较低，焊接性与15CrMo钢差不多，12CrMoV 钢焊件超过10㎜时，焊前应做150ºC以上的焊前预热。

12CrMoV钢属于珠光体耐热钢，由于含碳量及合金元素较多，焊缝及热影响区容易出现淬硬组织，使塑性、韧性降低，焊接性变差，当焊件刚度及接头应力较大时，容易产生裂纹，焊后热处理过程中，也会产生热裂纹。

预热是为了防止低合金耐热钢产生冷裂纹和消除应力裂纹的措施之一，在焊接大型焊接结构或厚壁管道时，必须保证预热区宽度大于所焊焊件壁厚的4倍，且不得少于150㎜。

B、12CrMoV钢的焊接工艺措施（1）按焊缝与母材化学成分及性能相近的原则选用低氢型焊条。

（2）焊前仔细清除焊件待焊处的油污、锈，避免焊接过程中产生气孔。

（3）焊件焊前需要预热，包括装配定位焊前的预热，避免重新生焊接时产生再热裂纹。

（4）焊接过程中，层间温度应不低于焊接前的预热温度。

（5）焊接过程中避免中断，尽量一次性连续焊完。

（6）焊后应缓慢冷却，为了消除应力，焊后需要时行高温回火。

（7）焊件、焊条应严格保持低氢状态下进行焊接。

三、12CrMoV钢的焊接材料选用及焊接材料的烘干制度鉴于12CrMoV钢属珠光体耐热钢，以焊接性及其合金化学成分考虑，12CrMoV钢焊条可选用E5515-B2-V（R317）。

埋弧焊时可选用H08CrMoV焊丝配HJ350焊剂，气体保护焊时可采用H08CrMnSiMoV焊丝和富氩混合气体（80%Ar220%C02），焊条和焊剂必须严格烘干，并保持低氢的焊接状态，焊条高温烘干后保证随用随取。

河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年^一月二十八日标准文案目录1、工程概况..........................2、编制依据..........................3、15CrMo耐热钢管道焊接性分析........4、焊接人员和焊接设备要求............5、焊工代号、焊接材料管理............6、焊接准备..........................7、焊接及热处理施工程序.............. 8焊接及热处理工艺....................9、焊接检查..........................10、焊接和热处理防护措施.............11、质量保证措施.....................12、安全保证措施.....................1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo管道可焊性较差，需焊前预热，焊后要求进行热处理。

15CrMo管道的焊接是本装置焊接施工的难点这一。

施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。

焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。

2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》(GE50236-98)2.2《钢制压力容器焊接工艺评定》(JB4708-2000)；2.3《石油化工工程铬钼耐钢管道焊接技术规程》(SHJ52O-91)；2.4我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5我公司《焊接工艺评定汇编》。

3、15CrMo耐热钢管道焊接性分析3.1 15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。

该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。

x110crmov8热处理工艺下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!x110crmov8是一种常用于制造工具和模具的热作工具钢，具有优异的耐磨性和高温强度。

鞍钢凌钢朝阳100万t/a焦化项目煤气净化及公辅设施安装工程12CrMoV焊接及热处理施工方案编制：审核：批准：日期：12CrMoV压力管道焊接及热处理施工方案一、工程概况鞍钢凌钢100万t/a焦化工程，由干熄焦沿外线管廊到焦化边界接点的中压过热蒸汽管道。

工艺管道材质为12CrMoV，规格Φ245*18mm；计划开工时间：2008年8月12日开工，2008年10月30日竣工；总工期：80天。

二、编制依据1.《压力管道安全管理与监察规定》〔劳部1996-140号〕2.《工业金属管道工程施工及验收规范》〔GB50235–97〕3.《工业金属管道工程质量检验评定标准》〔GB50184–93〕4.《现场设备、工业管道焊接工程施工及验收规范》〔GB50236-98〕5.《压力容器无损检测》〔JB/T4730–2005〕6.管道施工图三、焊接材料及管理1.焊条、焊丝、等均应有制造厂的质量合格证或质保书。

凡无合格证或质保书及对其质量有怀疑时，应按焊材批号抽查试验合格后方可使用。

2.施工现场应设置焊材二级库，并由专人负责焊材的管理，做好焊材的烘干、发放、回收工作并做好烘干、发放、回收记录。

3.焊材应存放在干燥通风良好的库房内。

各种型号、规格的焊材应分类堆放防止混淆。

4.焊条使用前应按焊条使用说明书的要求进行烘干，焊条重复烘干不应超过两次。

5.焊条使用时应装入100～125℃的保温桶内随取随用，桶内焊条不应超过半个工时。

6.氩弧焊所采用的氩气应符合现行国家标准《氩气》GB4842的规定，且纯度不应低于99.96﹪。

7.手工钨极氩弧焊，宜采用铈钨极或钍钨极。

8.焊材的领用、发放，管理人员应根据焊接工艺卡或工艺指导书所制定的工艺要求执行，不得随意更改，以免错误使用焊材造成质量事故。

9.焊材选用一览表序号焊接工艺母材材质焊条/焊丝型号1 手工电弧焊12CrMoV R317 E5515-B2-V Q235A、B J422 E43032 手工氩弧焊12CrMoV H08CrMoV A /3 CO2气体保护焊Q235A、B H08Mn2Si ER50-610.焊材烘干温度一览表序号焊材牌号烘干温度℃恒温时间ｈ保温温度℃1 R317 350 1 1002 J422 150 1 100四、焊接工艺评定1.焊接工艺评定是以评定施焊单位，是否有能力焊出符合本规程和产品技术条件所要求的焊接接头。

河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo 管道可焊性较差，需焊前预热，焊后要求进行热处理。

15CrMo管道的焊接是本装置焊接施工的难点这一。

施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。

焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。

2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）2.2 《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4 我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5 我公司《焊接工艺评定汇编》。

3、15CrMo耐热钢管道焊接性分析3.1 15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。

该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。

河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo 管道可焊性较差，需焊前预热，焊后要求进行热处理。

15CrMo管道的焊接是本装置焊接施工的难点这一。

施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。

焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。

2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）2.2《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5我公司《焊接工艺评定汇编》。

3、15CrMo耐热钢管道焊接性分析3.115CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。

该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。

21crmov热处理工艺哎呀，说起21CrMoV热处理工艺，这可真是个技术活儿，得慢慢道来。

这玩意儿，其实就是一种合金钢，用在汽车、航空这些领域，因为它强度高、韧性好，还耐热。

不过，要让这材料发挥出最佳性能，热处理工艺是关键。

先说说这个21CrMoV，它主要成分是碳、铬、钼和钒，这些元素的组合让这种钢变得特别能打。

但是，就像一块好铁需要好锤炼一样，21CrMoV也需要经过热处理来提升它的性能。

热处理，简单来说，就是把材料加热到一定温度，然后冷却，以此来改变材料的内部结构，提高它的硬度、韧性和耐磨性。

对于21CrMoV来说，这个过程可不简单。

首先，得进行正火处理。

正火，就是把材料加热到一个特定的温度，然后让它自然冷却。

这个温度得控制好，太高了材料会过热，太低了效果又出不来。

正火之后，21CrMoV的晶粒会细化，硬度和韧性都会有所提高。

接下来是淬火。

淬火就是把材料加热到更高的温度，然后迅速冷却。

这个过程中，21CrMoV的内部结构会发生很大的变化，形成马氏体，这是一种非常硬的微观结构。

但是，淬火后的材料会变得很脆，所以下一步就是回火。

回火，就是把淬火后的材料再加热到一个较低的温度，然后慢慢冷却。

这个过程可以让马氏体变得更加稳定，减少材料的脆性，提高韧性。

回火的温度和时间都得精确控制，不然效果会大打折扣。

最后，可能还需要进行一些表面处理，比如渗碳、氮化，这样可以进一步提高21CrMoV的耐磨性和耐腐蚀性。

整个过程听起来是不是挺复杂的？确实，热处理工艺需要精确的温度控制和时间控制，还得根据材料的具体要求来调整参数。

不过，一旦掌握了这些技巧，21CrMoV就能发挥出它的最大潜力，成为制造高强度、高性能零件的理想材料。

所以，下次你看到那些高速运转的汽车发动机或者飞机的涡轮叶片，不妨想想，这些强大的性能背后，可是有着精细的热处理工艺在支撑呢。

河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二OO四年十一月二十八日目录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、工程概况20万吨/年甲醇联合装置部分工艺管道采用了15CrMo耐热钢材质，15CrMo 管道可焊性较差，需焊前预热，焊后要求进行热处理。

15CrMo管道的焊接是本装置焊接施工的难点这一。

施工时必须由具备15CrMo管道焊接资格和经验的优秀焊工施焊。

焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。

2、编制依据2.1《现场设备、工业金属管道焊接工程施工及验收规范》（GB50236-98）2.2 《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4 我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5 我公司《焊接工艺评定汇编》。

3、15CrMo耐热钢管道焊接性分析3.1 15CrMo属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。

该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。

铬钼低合金钢焊接施工方案为了加强企业的基础性技术管理工作，提高企业的技术管理水平，规范铬钼耐热钢焊接的施工工艺、质量标准、安全注意事项等内容，特编写此施工方案。

焊接方法为手工电弧焊和手工钨极氩弧焊。

本焊接作业指导书编制依据的标准：GB50235-97《工业金属管道工程施工及验收规范》GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 SH3501-2002《石油化工有毒，可燃介质管道工程施工及验收规范》 SHJ520-91《石油化工工程铬钼耐热钢管道焊接技术规程》 JB4708-2000《钢制压力容器焊接工艺评定》 《锅炉压力容器压力管道焊工考试与管理规则》 GB3323-87《钢熔化焊对接接头射线照相和质量分级》 JB4730-94《钢制压力容器无损检测》焊接材料的选择应根据被焊管材的化学成份 力学性能以及使用和施焊条件综合考虑。

本项目材质为WC9、WC6、12Cr1MoV ，选用焊丝H08CrMoV 和焊条R317。

烘好的焊条领出后，超过4小时不用，应重新烘烤，且重烘次数不得超过两次。

焊丝使用前应进行清理、除油除锈。

钨极选用铈钨极Ф2.5。

坡口型式及尺寸的选用应根据易于保证焊接质量、填充金属量少、熔合比小、便于操作等原则综合考虑。

若设计无规定时可参照下图选用： 1.壁厚小于20mm 时：2.壁厚为20-60mm 时：1）单V 坡口2）U 型坡口2±11~260°±5°0~260°~70°8°~12°2±12±10~28°~12°R:6~8δ11.6δ15·45·15· δ1δ215·δ1δ2δ21.6δ 1 45· δ1δ215·δ1δ215· δ2≤51.6δ1管子切割及坡口加工宜采用机械方法。
