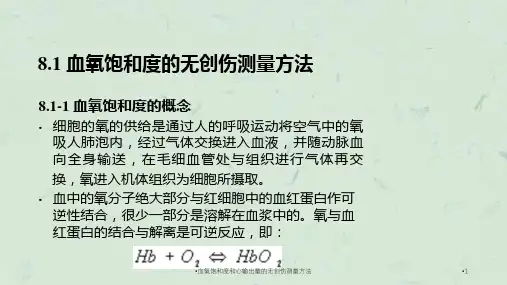

8.1 血氧饱和度的无创伤测量方法
8.1-2 血氧饱和度测定的意义
• 由于氧通过呼吸进入细胞进而被血红蛋白所氧合 是由多个环节组成，其中任何一个环节出现问题 均可导致供氧障碍。
• 血氧饱和度，是临床医疗上重要的基础参数。
• 例如：除了呼吸、循环系统本身的疾病之外，由 于麻醉引起的机体自动调节功能受抑、手术创伤 以及其他治疗、检查时的损伤等。
•29
8.2 心输出量的无创伤测定方法
8.2-4 阻抗式容积脉图仪
阻抗式容积脉图仪(impedance plethysmogram)
• 是一种采用阻抗法测定心输出量的无创伤方法。
• 当脉搏式血流通过血管时，血管容积将会发生周 期性变化。把血管容积的这种变化描记下来，成 为容积脉图。
• 容积变化直接反映心输出量变化。
• 例如，进入肺部的混合静脉血含氧量为13%，而 动脉血含氧量为19%，呼吸耗氧量为250ml/min, 则心输出量应为：
•血氧饱和度和心输出量的无创伤测量方法
•22
8.2 心输出量的无创伤测定方法
8.2-3 指示剂稀释法
• 将某种己知量的物质注入心腔或血管中，根据指 示剂被血流稀释的浓度变化曲线推算血液流量的 一种方法。
•血氧饱和度和心输出量的无创伤测量方法
•19
8.2 心输出量的无创伤测定方法
• 由上式可以得出：
如果能够测得某一物质V (体积)、t (时间)、某一 物质在单位体积血液中的含量Ci和Co，则血液的 流量(心输出量)即可以算出来。
•血氧饱和度和心输出量的无创伤测量方法
•20
8.2 心输出量的无创伤测定方法
01, 02和r1, r2分别是1和2，两波长下的HbO2

《血氧饱和度》课件

《血氧饱和度》课件
长期处于高海拔地区的人群
由于空气稀薄，长期处于高海拔地区的人群应注意加强血氧饱和度 的监测和保健措施，如携带氧气瓶等。
感谢您பைடு நூலகம்观看
THANKS
血氧饱和度与帕金森病
帕金森病患者的血氧饱和度可能会降低，影响神经系统的功能。
04
血氧饱和度异常的应对措 施
吸氧治疗
吸氧治疗是应对血氧饱和度异常的重 要措施之一。通过吸氧，可以增加血 液中的氧气含量，提高血氧饱和度， 缓解缺氧症状。
吸氧治疗需要注意氧气的浓度和流量 ，避免过度吸氧导致氧中毒等不良反 应。
据个人需求选择合适的监测设备。
保持健康的生活方式
合理膳食
适量运动
均衡摄入各类营养素，多吃蔬菜水果，减 少高脂肪、高热量食物的摄入。
根据个人身体状况选择合适的运动方式， 如散步、慢跑、太极拳等，坚持适量运动 有助于提高心肺功能和血氧饱和度。
控制体重
戒烟限酒
肥胖会增加心肺负担，影响血氧饱和度， 因此应保持健康的体重范围。
01
02
03
组织血氧监测仪
通过测定皮肤表面的氧饱 和度来反映组织缺氧状况 。
多功能监护仪
同时监测心电图、血压、 血氧饱和度等生理参数。
便携式监护仪
适用于野外、救护车等移 动场景。
03
血氧饱和度与健康的关系
血氧饱和度与呼吸系统疾病
血氧饱和度与慢性阻塞性肺疾病（COPD）
COPD患者的血氧饱和度较低，可能导致呼吸困难和疲劳等症状。
吸氧治疗的方法包括鼻导管吸氧、面 罩吸氧、氧气枕吸氧等。根据病情的 严重程度和需要，医生会选择适合的 吸氧方式。
呼吸机治疗
当血氧饱和度异常严重，如出 现呼吸衰竭等症状时，可能需 要使用呼吸机进行治疗。

无创血氧饱和度测量

无创血氧饱和度测量
靠性。
对未来研究的展望
技术改进
未来研究可以探索新的传感器 材料、设计和技术，以提高无 创血氧饱和度测量的精度和稳
定性。
多模态融合
结合其他生理参数（如心率、 呼吸等）进行多模态融合，可 以提高监测的全面性和准确性 。
个性化算法
针对不同个体特征（如年龄、 性别、健康状况等）开发个性 化的算法，以更好地满足不同 人群的需求。
清洁与保养
定期清洁设备表面，保持 干燥，避免碰撞和剧烈震 动。
04
无创血氧饱和度测量的 应用
在医疗领域的应用
诊断疾病
无创血氧饱和度测量可以用于诊断各种疾病，如肺炎、慢性阻塞性肺疾病、心 力衰竭等，通过监测血氧饱和度变化，有助于医生判断病情和调整治疗方案。
手术监测
在手术过程中，无创血氧饱和度测量可以实时监测患者的血氧饱和度，为麻醉 师和手术医生提供重要信息，确保手术安全顺利进行。
无创血氧饱和度测量的意义
实时监测
无创血氧饱和度测量能够实时监测患者的血氧饱和度，有 助于及时发现和纠正低氧血症或高碳酸血症等异常情况。
指导治疗
通过无创血氧饱和度测量，医生可以了解患者的氧合状态 ，从而制定和调整治疗方案，例如调整机械通气参数或药 物治疗剂量。
评估病情
无创血氧饱和度测量可以作为评估患者病情的重要指标， 例如在重症监护病房中，血氧饱和度可以反映患者的呼吸 功能和循环状态。
1 2
透射式测量法
将传感器置于手指、耳垂等部位，通过测量透射 光的强度来计算血氧饱和度。
反射式测量法
将传感器置于皮肤表面，通过测量反射光的强度 来计算血氧饱和度。
3
无创血氧饱和度测量技术的优势
无创伤、操作简便、可连续监测、适用于各种临 床和日常监测场景。

无创血氧饱和度测量 PPT课件

无创血氧饱和度测量 PPT课件

无创血氧饱和度测量
③
其中R就是通过光电传感器获得信号计算出的，其他值都是固定的
2020/8/30
14
2、入射光波长选择
若选择某波长的入光使得
那么可以消去计算公式分母 下的R，使得计算简便 （1）选择920~950nm的波 （2）选择660nm的波
2020/8/30
无创血氧饱和度测量
15
四、数据采相关电路
2020/8/30
19
无创血氧饱和度测量
目录
2020/8/30
了解血氧饱和度 血氧饱和度测量方法 透射式测量方法原理
数据采集相关电路
无创血氧饱和度测量
2
无创血氧饱和度测量
一、了解血氧饱和度
1.什么是血氧饱和度
血氧饱和度(SaO2)是血液中被氧结合的氧合血红蛋白(HbO2) 的容量占全部可结合的血红蛋白(Hb，hemoglobin)容量的百 分比，即血液中血氧的浓度。
OA0作用是放大光敏二极管的光敏信号，放大的信号包含1V左右的直流成分和峰峰值为约 10mV的交流成分 OA1准确的将交流信号从混合信号提取出并放大。
2020/8/30
18
无创血氧饱和度测量
最后，MCU对信号进行采样分析计算，再通过驱动显示屏来 显示结果，或者将数据传给上位机进行进一步的开发利用。
2020/8/30
7
无创血氧饱和度测量
透射式
（2）反射式
反射式的发光器和光敏二极管都在被检测部位的同一面，主要接收 组织中反射过来的光 ，检测光强变化，从而计算血氧饱和度。
2020/8/30
8
无创血氧饱和度测量
反射式测量器实物
2020/8/30
反射式示意图

无创血氧饱和度测量

无创血氧饱和度测量

2016/3/31
10
无创血氧饱和度测量
2、入射光波长选择
为了增大灵敏度， 要求对光吸收度差距最大 选择650nm的波
2016/3/31
11
• 制造简单，成本较低，便携版本百元左右
时代因素
2016/3/31
• 结构简单，设计可靠，有搭载激光设备
2
无创血氧饱和度测量
一、了解血氧饱和度
1.什么是血氧饱和度
血氧饱和度(SpO2)是血液中被氧结合的氧合血红蛋白(HbO2) 的容量占全部可结合的血红蛋白(Hb，hemoglobin)容量的百 分比，即血液中血氧的浓度。
2016/3/31 5
无创血氧饱和度测量
三、透射式测量方法原理
1、公式推导：
血氧饱和度的公式：
SpO2表示脉搏血氧饱和度，CHbO2和CHb分别表示血液中 的氧合血红蛋白与还原血红蛋白的浓度
2016/3/31
6
采用波手指对光吸收
2016/3/31
7
无创血氧饱和度测量
比尔定理：测定的是波长为λ的单色光在吸收物质媒体中传播d后的光强为：
2016/3/31
8
无创血氧饱和度测量
采用波长为λ1的入射光照射，动脉血搏动时产生的吸收度差值为：
代入血氧饱和度计算公式可得:
①
同样采用另一波长λ2来照射，可得同样公式：
②
2016/3/31 9
无创血氧饱和度测量
对于同一个被检测者 联立三个公式可得：
③
其中R就是通过光电传感器获得信号计算出的，其他值都是固定的
无创血氧饱和度测量
汇报人：王林
医学仪器设计方面分析
信号因素 环境因素
• 以光源做信号端比较稳定不易受干扰 • 光电管做接收端规律简单易分析

脉搏血氧饱和度测量教学演示课件

脉搏血氧饱和度测量教学演示课件

家庭和日常护理中的应用。
个体差异和生理变化
03
不同人群和生理状态下的血氧饱和度变化范围较大，对测量设
备的适应性提出了更高要求。
技术发展趋势和前景预测
1 2
可穿戴设备集成
未来脉搏血氧饱和度测量技术有望与可穿戴设备 进一步集成，实现实时、连续的监测。
无创、非接触式测量
随着光学和传感器技术的发展，有望实现无创、 非接触式的血氧饱和度测量，提高患者舒适度。
新生儿与儿科应用
新生儿和儿科患者常因呼吸系 统发育不全或感染等原因导致 氧合障碍，SpO2监测有助于 及时发现并处理这些问题。
测量原理与技术发展
测量原理
脉搏血氧饱和度测量通常采用无创方式，利用光电容积描记（PPG）技术，通 过检测皮肤表面红光和红外光的光电信号变化来计算SpO2值。
技术发展
随着技术的进步，脉搏血氧饱和度测量仪器的精度、稳定性和便携性不断提高 。目前，已有多种可穿戴设备和智能手机应用能够实现SpO2的实时监测和记录 ，为临床和家庭健康管理提供了便利。
个体化校准和适应性调整
针对不同个体和生理状态进行设备校 准和参数调整，提高测量的个体适应 性和准确性。
严格质量控制和标准化
加强设备生产和应用过程中的质量控 制，推动行业标准化，确保测量结果 的准确性和可比性。
THANK YOU
感谢聆听
03
脉搏血氧饱和度监测设备
设备类型与特点
指夹式脉搏血氧仪
轻便便携，适用于家庭和医院等多种场合，测量快 速准确。
腕式脉搏血氧仪
可穿戴设备，适合长时间连续监测，舒适度较高。
台式脉搏血氧仪
功能全面，适用于大型医疗机构，可连接电脑进行 数据分析。
设备性能指标及选购建议

医学检验·检查项目：血氧饱和度_课件模板

医学检验·检查项目：血氧饱和度_课件模板

谢谢！
医学检验·各论：血氧饱和度 >>>
简介： 时，血氧饱和度亦高。抽动脉血，用血气 分析仪测定。
医学检验·各论：血氧饱和度 >>>
临床意义：。 升高：见于 高压氧治疗。
医学检验·各论：血氧饱和度 >>>
正常值： 0.90～1.00。
医学检验·各论：血氧饱和度 >>>
相关检查： 血液碳氧血红蛋白、血氧含量、血气分析、 动脉血气分析。
医学检验·各论：血氧饱和度 >>>
相关症状： 口唇青紫、动脉血氧饱和度降低、气上沖 心、肺纹理减少、胸廓塌陷、咳嗽伴胸痛。
医学检验·各论：血氧饱和度 >>>
相关疾病：
呼吸道合胞病毒肺炎、呼吸衰竭、急性呼 吸窘迫综合征、新生儿窒息、新生儿呼吸 窘迫综合征、新生儿呼吸暂停、非典、细 菌性肺炎、小儿感冒、鼾症、呼吸道异物、 慢性呼吸衰竭、急性呼吸衰竭、成人呼吸 窘迫综合征、感冒。
医学检验·各论 血氧饱和度
内容课件模板
医学检验·各论：血氧饱和度 >>>
简介：
血氧饱和度指血红蛋白被氧饱和的百 分比，即血红蛋白的氧含量与氧结合量之 比乘以100。主要取决于动脉血氧分压 (PO2)。血氧饱和度间接反映血液氧分压 的大小，是了解血红蛋白氧含量程度和血 红蛋白系统缓冲能力的指标。它受血液氧 压与血液酸碱度影响，当氧分压低时，血 氧饱和度亦低;当氧分压高

血氧饱和度课件

血氧饱和度课件
04
血氧饱和度的测量方法
脉搏血氧仪：通过检测手指、耳垂等部位的血氧饱和度，测量结果准确、快速。
光学传感器：通过检测皮肤反射的光线，测量血氧饱和度，测量结果快速、无创，但准确性受皮肤色素、温度等因素影响。
血气分析仪：通过抽取动脉血，测量血氧饱和度、二氧化碳分压等指标，测量结果准确，但需要抽血。
心电监护仪：通过检测心电图，计算血氧饱和度，测量结果快速、无创，但准确性受心率、呼吸等因素影响。
2
正常血氧饱和度范围：95%-100%
3
血氧饱和度是衡量人体组织供氧情况的重要指标
4
血氧饱和度降低可能预示呼吸系统或循环系统疾病
血氧饱和度的重要性
血氧饱和度是衡量人体健康状态的重要指标
血氧饱和度低可能导致呼吸困难、头晕、疲劳等症状
02
血氧饱和度与心脑血管疾病、呼吸系统疾病等密切相关
监测血氧饱和度有助于及时发现和预防疾病
04
运动：运动可能会导致血氧饱和度暂时下降，但休息后可恢复
病理因素
肺部疾病：如肺炎、肺气肿、哮喘等，影响氧气的吸收和运输
心脏疾病：如心力衰竭、心律失常等，影响心脏的泵血功能
血液疾病：如贫血、血小板减少等，影响血液的携氧能力
呼吸系统疾病：如慢性阻塞性肺病、睡眠呼吸暂停综合征等，影响呼吸功能
环境因素
血氧饱和度是评估患者病情的重要指标，可以指导医生制定更精确的治疗方案。
监测血氧饱和度可以帮助医生判断患者的预后，为患者提供更个性化的治疗方案。
监测血氧饱和度可以及时发现患者的病情变化，为医生提供更及时的治疗信息。
预防疾病
监测心血管疾病：如高血压、冠心病等
监测神经系统疾病：如脑卒中、癫痫等
监测其他疾病：如贫血、肾衰竭等

无创血氧饱和度测量演示幻灯片

无创血氧饱和度测量演示幻灯片

2020/4/22
17
公司logo及名称
无创血氧饱和度测量
OA0作用是放大光敏二极管的光敏信号，放大的信号包含1V左右的直流成分和峰峰值为约 10mV的交流成分 OA1准确的将交流信号从混合信号提取出并放大。
2020/4/22
18
公司logo及名称
无创血氧饱和度测量
最后，MCU对信号进行采样分析计算，再通过驱动显示屏来 显示结果，或者将数据传给上位机进行进一步的开发利用。
2020/4/22
① ②
13
公司logo及名称
对于同一个被检测者 联立三个公式可得：
无创血氧饱和度测量
③
其中R就是通过光电传感器获得信号计算出的，其他值都是固定的
2020/4/22
14
公司logo及名称
2、入射光波长选择
若选择某波长的入光使得
那么可以消去计算公式分母 下的R，使得计算简便 （1）选择920~950nm的波 （2）选择660nm的波
2020/4/22
4
公司logo及名称
二、测量血氧饱和度的方法
无创血氧饱和度测量
1、血气分析仪
能在几分钟内检测出病人血液中的氧气、二氧化碳等气体的含量和血 液酸碱度及相关指标的变化，还能快速反映血液中钾、钠、钙的含量， 为危重病人抢救中快速、准确的检测提供了有利的保障。
需要抽取动脉血液来检测，多用在医院里面，比如心血管外科、手术 中麻醉病人检测、ICU。
2020/4/22
19
谢谢大家!
朗伯—比尔定律公式：
2020/4/22
11
公司logo及名称 使用波长为λ的光照射手指,手指吸光模型如下:
无创血氧饱和度测量
2020/4/22
