关于消防水泵管路的布置要求两大考点归纳【消防工程师】

消防水泵吸水管和出水管设置要求随着城市化进程的加速，城市建设规模不断扩大，城市化程度不断提高，消防安全问题日益凸显。

消防水泵是消防系统的重要组成部分，其吸水管和出水管的设置要求至关重要。

本文将从设计、安装、检验等方面，详细介绍消防水泵吸水管和出水管的设置要求。

一、设计要求1.吸水管和出水管的直径应符合设计要求，应根据建筑物的高度、建筑物内部水压等因素进行计算，保证消防水泵的正常运行。

2.消防水泵的吸水管和出水管应具有一定的强度和耐久性，能够承受一定的水压和流量，不易破裂、变形等。

3.吸水管和出水管的管道材质应符合国家标准，应选用耐腐蚀、耐压、耐磨损、耐高温等特殊材料。

4.吸水口应设置在水源附近，应考虑到水源的稳定性、水质的清洁度等因素，确保吸水口不易受到污染和堵塞。

5.出水口应设置在建筑物内部或外部，应考虑到建筑物的消防需求、灭火设备的使用情况等因素，确保出水口能够满足灭火需求。

6.吸水管和出水管的连接应采用专用接头，确保连接牢固、不易漏水。

二、安装要求1.吸水管和出水管的安装应符合设计要求，应根据建筑物的结构、地形、水源等因素进行合理布置，确保消防水泵的正常运行。

2.吸水管和出水管的安装应符合国家标准和行业标准，应采用专业工具和设备进行安装，确保安装质量。

3.吸水管和出水管的安装应注意管道的坡度和弯曲度，确保水流畅通，不易积水、滞留。

4.吸水口和出水口的安装应符合消防规范，应设置在易于操作、维修、更换的位置，确保出水口的灭火效果。

5.吸水口和出水口的安装应注意防护，应采取防止外力破坏、防止污染等措施，确保吸水口和出水口的正常使用。

三、检验要求1.吸水管和出水管的检验应在安装完成后进行，应检查管道的连接、管道的密封性、管道的通畅性等方面，确保管道的正常使用。

2.吸水口和出水口的检验应定期进行，应检查吸水口和出水口的清洁度、防护措施、使用情况等方面，确保吸水口和出水口的正常使用。

3.消防水泵的检验应定期进行，应检查水泵的运行状态、水泵的维护情况、水泵的使用寿命等方面，确保消防水泵的正常运行。

消防工程施工中的消防水泵安装要点消防工程施工中，消防水泵的安装是保障建筑物消防安全的重要环节。

正确的安装方式能够确保消防水泵的正常运行，并在火灾发生时及时提供水源供给。

本文将介绍消防水泵安装的要点及注意事项，以确保施工过程中的安全性和有效性。

一、消防水泵的选型在进行消防水泵的安装前，首先需要根据建筑物的类型和消防水系统的需求，进行合适的水泵选型。

根据建筑物的用途、面积和高度等因素，选择适当的水泵类型和功率。

同时，还需要根据设计要求，选用符合国家标准的可靠性和性能好的品牌产品。

二、安装位置和基础消防水泵的安装位置需要根据建筑物的布局和消防系统的设计要求进行合理确定。

通常情况下，应将消防水泵安装于水泵房或消防泵房内，使其便于操作、维修和保养。

在选定安装位置后，要进行相应的土建工程，确保水泵基础坚固、平整，并能有效吸振和减少噪音。

三、进出水管道布置消防水泵的进出水管道需要根据施工图纸和设计要求进行合理布置。

进水管道应设置过滤网，防止进水口被杂物堵塞。

同时，还要设立闸阀、止回阀、排气阀等必要的管道附件，以确保系统的正常运行和安全性能。

四、电气设备安装消防水泵的电气设备安装需要严格按照相关规范和标准进行。

电机的接线要符合规定的电气接线图，确保接地可靠。

主控制柜应安装于便于操作和检修的位置，并与相应的消防报警系统联动，以实现远程监控和操作。

五、水泵系统的测试与调试消防水泵安装完成后，需要进行系统的测试和调试工作。

首先，启动水泵，检查水泵是否正常启动、运行和停止。

然后，进行水泵的负荷试运行，以确保其能够在设计工况下正常工作。

同时，还需要进行消防水系统的压力测试和漏水检测，以验证其稳定性和可靠性。

六、维护与保养消防水泵的安装完成后，需要加强对其的维护与保养工作，以延长其使用寿命和保证其正常运行。

定期检查水泵的机械设备、电气设备和管道连接部分，确保其完好无损。

另外，还需要定期对消防水泵进行保养，如清洗过滤网、加注润滑油等，以确保其性能和工作效果。

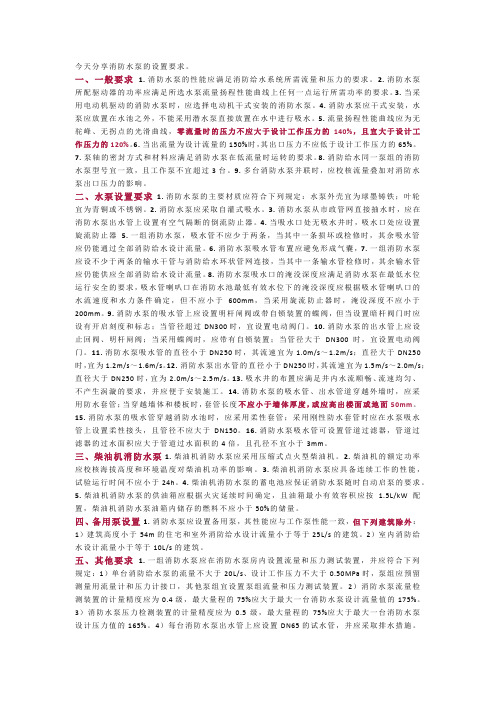

今天分享消防水泵的设置要求。

一、一般要求 1.消防水泵的性能应满足消防给水系统所需流量和压力的要求。

2. 消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求。

3. 当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵。

4. 消防水泵应干式安装，水泵应放置在水池之外，不能采用潜水泵直接放置在水中进行吸水。

5. 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%。

6. 当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%。

7. 泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求。

8. 消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台。

9. 多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。

二、水泵设置要求 1. 消防水泵的主要材质应符合下列规定：水泵外壳宜为球墨铸铁；叶轮宜为青铜或不锈钢。

2. 消防水泵应采取自灌式吸水。

3. 消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器。

4. 当吸水口处无吸水井时，吸水口处应设置旋流防止器 5. 一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量。

6.消防水泵吸水管布置应避免形成气囊，7. 一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量。

8. 消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm。

9. 消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门。

消防工程施工方案中的消防水泵设置要求消防工程施工方案中的消防水泵设置是确保灭火系统正常运行的重要环节。

本文将介绍消防水泵设置的要求，包括水泵位置、水泵类型、电源配备等方面。

一、水泵位置在消防工程施工中，水泵的位置选择至关重要。

根据消防规范的要求，水泵房应设置在建筑物的南北两侧，并且应远离其他建筑物、设备和易燃易爆物品，以防止可能的火灾蔓延。

在确定水泵房位置时，还需要注意以下几点：1. 水泵房应位于通风良好的地方，以保证水泵的散热和运行效果。

2. 水泵房应设置在无水logging的地方，以免影响水泵的正常运行。

3. 水泵房应易于维修和保养，方便人员进出。

4. 水泵房应远离建筑物主入口和主出口的方向。

二、水泵类型根据不同的需求和消防规范的要求，消防工程施工中通常使用离心式消防水泵。

离心式消防水泵具有排量大、压力稳定、灵活可靠等特点，适用于各种消防需求。

在选择水泵类型时，需要注意以下几点：1. 水泵的额定流量应与建筑物的面积、高度和消防系统的需求相匹配，能够提供足够的水量和压力。

2. 水泵应具备自动控制系统，能够根据消防系统的需要自动启停，实现远程控制。

3. 水泵应具备一定的备用和冗余能力，以应对可能的故障和维修。

三、电源配备水泵的正常运行需要可靠的电源供应。

在消防工程施工方案中，需要合理设置电源配备，保证水泵的正常运行。

以下是电源配备的要求：1. 水泵应采用独立供电的方式，与其他设备的电源相分离，以防止其他设备的故障对水泵的影响。

2. 电源的稳定性和可靠性应得到保证，应设置备用电源或UPS供电系统，以保证在主电源故障时水泵的正常运行。

3. 水泵的电源配备应满足国家标准，符合电气安全要求。

结论消防工程施工方案中的消防水泵设置要求包括水泵位置、水泵类型和电源配备等方面。

合理选择水泵位置、适用的水泵类型以及可靠的电源配备对于消防系统的正常运行至关重要。

只有在施工方案中充分考虑和满足这些要求，才能确保灭火系统的高效运行和建筑物的安全。

二级消防工程师考点消防给水管网的设计要求消防给水管网的设计要求是二级考点，下面是的相关内容，欢送阅读参考！1、消防给水系统中采用的设备、器材、管材管件、阀门和配件等系统组件的产品工作压力等级，应大于消防给水系统的系统工作压力，且应保证系统在可能最大运行压力时平安可靠。

2、低压消防给水系统的系统工作压力应根据市政给水管网和其他给水管网等的系统工作压力确定，且不应小于0.60MPa。

3、高压和临时高压消防给水系统的系统工作压力应根据系统在供水时，可能的最大运行压力确定，并应符合以下规定：1）高位消防水池、水塔供水的高压消防给水系统的系统工作压力，应为高位消防水池、水塔最大静压；2）市政给水管网直接供水的高压消防给水系统的系统工作压力，应根据市政给水管网的工作压力确定；3）采用高位消防水箱稳压的临时高压消防给水系统的系统工作压力，应为消防水泵零流量时的压力与水泵吸水口最大静水压力之和；4）采用稳压泵稳压的临时高压消防给水系统的系统工作压力，应取消防水泵零流量时的压力、消防水泵吸水口最大静压二者之和与稳压泵维持系统压力时两者其中的较大值。

4、埋地管道宜采用球墨铸铁管、钢丝网骨架塑料复合管和加强防腐的钢管等管材，室内外架空管道应采用热浸锌镀锌钢管等金属管材，并应按以下因素对管道的综合影响选择管材和设计管道：1）系统工作压力；2）覆土深度；3）土壤的性质；4）管道的耐腐蚀能力；5）可能受到土壤、建筑根底、机动车和铁路等其他附加荷载的影响；6）管道穿越伸缩缝和沉降缝。

5、埋地管道当系统工作压力不大于1.20MPa时，宜采用球墨铸铁管或钢丝网骨架塑料复合管给水管道；当系统工作压力大于1.20MPa小于1.60MPa时，宜采用钢丝网骨架塑料复合管、加厚钢管和无缝钢管；当系统工作压力大于1.60MPa时，宜采用无缝钢管。

钢管连接宜采用沟槽连接件（卡箍）和法兰，当采用沟槽连接件连接时，公称直径小于等于DN250的沟槽式管接头系统工作压力不应大于2.50MPa，公称直径大于或等于DN300的沟槽式管接头系统工作压力不应大于1.60MPa。

消防水泵的设置（消防工程师复习考点）1、水泵性能曲线：零流量的压力≤设计工作压力的140%。

出流量为设计流量150%，出口压力≥设计工作压力的65%。

2、泵轴的密封方式和材料应满足低流量时运转的要求。

3、吸水管布置：吸水管的异径管应采用偏心异径管且管顶平接方式。

每台消防泵应设独立的吸水管。

吸水管上应设置明杆闸阀或带自锁装置的蝶阀。

应设置真空表、压力表或真空压力表。

穿越消防水池时，应采用柔性套管。

4、出水管布置：每台消防水泵应设独立的出水管，且应设不少于两条出水管与供水管或室内环状管网相连接。

在水泵的出水管上应设止回阀、闸阀或蝶阀和压力表。

压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.6MPa，出水管上还应设DN65的试水阀门。

5、消防水泵的启动：应能手动启停和自动启动。

应由水泵出水干管上压力开关、高位消防水箱出水管上流量开关或报警阀组压力开关等信号直接自动启动。

消火栓按钮不宜作为直接启动消防泵的开关。

6、一组消防水泵应在水泵房内设置一套流量和压力检测装置。

7、消防水泵控制柜：应设在消防水泵房或专用消防水泵控制室内，设在专用消防水泵控制室时，防护等级≥IP30；与消防水泵设在同一空间时，防护等级≥IP55。

水泵控制柜平时应使消防水泵处于自动启泵状态。

消防水泵、稳压泵应设置就地强制启停泵按钮，并应有保护装置。

火灾时消防水泵应工频运行，消防水泵应工频直接启泵。

准工作状态的自动巡检应采用变频运行，定期人工巡检应工频满负荷运行并出流。

功率较大时，宜采用星三角和自耦降压变压器启动，不宜采用有源器件启动。

8、消防水泵控制柜应设置机械应急启泵功能。

机械应急启动时，应确保消防水泵在报警5min内正常工作。

9、消防水泵调试：以自动或手动直接启动消防水泵时，水泵应在55s内投入正常运行。

以备用电源或备用泵切换启动消防水泵时，水泵应分别在1min或2min内投入正常运行。

消防水泵布置要求消防水泵是消防系统中的核心设备，其布置要求直接关系到消防系统的正常运行和灭火效果。

合理的消防水泵布置能够保证消防水源充足、供水稳定，提高灭火效率和成功率。

本文将介绍消防水泵布置的要求。

一、消防水泵布置位置要合理消防水泵应布置在建筑物的地下室、地下防火分区或地下自动喷水灭火系统泵房内。

泵房应设置在建筑物的中央位置，便于消防水源与火灾现场之间的接近距离尽可能短。

泵房应具备良好的通风条件，确保水泵运行时的散热和排烟。

二、消防水泵布置要满足供水要求1. 消防水泵应根据建筑物的消防水源需求和灭火系统的设计要求进行选择和布置。

根据建筑物的高度、占地面积、火灾危险性等因素确定消防水泵的数量和功率。

2. 消防水泵的布置应满足建筑物消防系统的供水压力和流量要求。

消防水泵应能够提供足够的水压和流量，确保在火灾发生时能够及时供水，满足灭火需求。

三、消防水泵布置要保持通道畅通消防水泵房的进出通道应保持畅通，方便消防车辆和人员的进出。

通道的宽度应满足消防车辆的要求，以便消防车辆能够快速进入泵房进行维护和检修。

四、消防水泵布置要注意防火安全消防水泵房应具备防火安全措施，如消防水泵房内禁止存放易燃物品，保持整洁干净。

泵房应设置自动喷水灭火系统和火灾报警装置，确保泵房内的火灾能够及时被发现和扑灭。

五、消防水泵布置要保证可靠运行消防水泵应配备可靠的电源系统，如备用电源或应急发电机组，以保证在断电或供电不足时能够正常运行。

水泵的控制系统应具备自动启停和远程监控功能，确保水泵能够及时启动并正常运行。

六、消防水泵布置要定期维护检修消防水泵应定期进行维护检修，确保其正常运行。

维护检修包括清洁水泵、检查电气系统、更换易损件等。

定期维护检修能够及时发现和排除故障，提高消防水泵的可靠性和使用寿命。

总结起来，消防水泵布置要求包括合理的位置选择、满足供水要求、保持通道畅通、注意防火安全、保证可靠运行和定期维护检修。

通过严格遵守这些要求，能够确保消防水泵在火灾发生时能够及时供水，提高灭火效果，保障人员和财产的安全。

消防工程施工方案中的建筑消防水泵安装与布局一、引言消防工程是建筑领域中非常重要的一环，而建筑消防水泵的安装与布局则是其中的关键步骤。

本文将介绍建筑消防水泵的安装位置选择、布局要点以及相关注意事项，以供施工方案的制定和实施参考。

二、建筑消防水泵安装位置选择在确定建筑消防水泵的安装位置时，应考虑以下因素：1. 供水来源：消防水泵应尽可能接近供水源，以保证水源充足，并减少输水管道的长度和压力损失。

2. 电力供应：消防水泵需要稳定的电力供应，因此应选择离电源较近的位置，方便接入电力系统。

3. 建筑结构：建筑消防水泵应安装在结构坚固、承重能力强的地方，以确保其安全可靠运行。

4. 环境要求：水泵所在位置应避免暴露于高温、潮湿或腐蚀性环境中，避免对水泵的正常使用和维护产生不利影响。

5. 安全防护：建筑消防水泵应设置在安全通道或专用水泵房内，以保护其免受外界因素的干扰和破坏。

三、建筑消防水泵布局要点在进行建筑消防水泵布局时，需要考虑以下要点：1. 平衡布局：根据建筑结构和消防需求，合理分布建筑消防水泵，确保全面覆盖，同时避免部分区域水压过高或过低。

2. 泵房规划：若采用水泵房布局，需合理规划泵房结构和通风系统，确保泵房内温度适宜，同时方便设备检修和维护。

3. 泵组配置：根据建筑消防系统的规模和水源供应能力，合理配置消防水泵组，以保证在火灾发生时能够提供足够的水压和流量。

4. 后备设备：在布局中应考虑设置备用水泵、备用电源等后备设备，以应对主设备故障或突发情况。

5. 防护措施：建筑消防水泵应设置相应的防护设施，如防护栏、防护罩等，以保护设备不受人为或环境因素的损害。

四、建筑消防水泵安装注意事项在建筑消防水泵的安装过程中，需要注意以下事项：1. 泵房设计：根据规范要求和设备特点进行泵房的设计，包括进出水管道布置、通风装置的设置、消防设施的配置等。

2. 安全接地：水泵及相关设备应进行正确的接地处理，以确保设备运行过程中的安全性和可靠性。

消防水泵吸水管和出水管设置要求消防水泵是保障消防用水供应的重要设备之一，其吸水管和出水管的设置是否科学合理，直接关系到消防水泵的正常运行和供水能力。

下面从吸水管和出水管的设置要求方面进行介绍。

1.吸水管的设置要求：(1)吸水管的口径一般应大于或等于消防水泵进口口径，以保证吸入的水能够满足水泵的供水要求。

(2)吸水管的长度不能太长，不得超过水平管道长度的3倍。

过长的吸水管容易产生阻力，影响水力性能和供水能力。

(3)吸水管应设置在靠近消防水源的位置，尽可能减少弯头和过渡连接，降低水的阻力。

(4)吸水管的布置要求符合施工标准和标准图集要求。

吸水管的布置应符合消防水泵厂家技术手册中的要求，以达到最佳的吸水效果。

(5)吸水管应该注意保持通畅，不得出现漏水、渗漏、阻塞等情况。

(6)吸水管需要设置过滤网，以减少泵内异物的进入。

同时，可在吸水管与水源之间设置应急泵一起使用，以备突发情况。

2.出水管的设置要求：(1)出水管的管径应大于或等于消防水泵出口管径，以确保供水稳定。

(2)出水管应在水泵室内设置，长度不宜过长，不得多于10米，过长过多的管道也会降低水的供应能力。

(3)出水管应尽量减少弯头和过渡连接，以减小水的阻力。

(4)对于不同类型、口径的出水管，其弯头的管径、数量、高度和所在位置等也要符合消防设施标准的规定。

(5)出水管的设置还应考虑安装水流指示器、水刀等消防器材。

以上是关于消防水泵吸水管和出水管设置的一些基本要求，由此可知，吸水管和出水管的设置，需要结合实际情况进行定制化设置，科学合理化布置，方能充分发挥消防水泵在灭火工作中的作用。

消防水泵房设计和布置要点1.安全性设计：消防水泵房是一个涉及到消防设备和电气设备的区域，设计时应考虑安全性。

水泵房应设置独立的出入口，确保人员和设备的安全。

门窗应符合防火安全规定，并配备防盗设备。

2.空间布局：消防水泵房应具备合理的布局和空间划分。

根据需要，可以将水泵区域、电气区域、储物区域等划分开来，便于设备管理和维护。

同时，水泵房应有足够的空间容纳消防水泵设备，并确保设备运行时有足够的空间。

3.通风设计：水泵房内设备运行会产生热量，因此水泵房应有合适的通风设计，以保证水泵设备正常运行。

通风设备应设置在适当的位置，并满足通风要求。

4.照明设计：水泵房应有足够的照明设备，以确保在执行任务或日常维护时能够提供充足的照明条件。

照明设备应符合防爆和防火要求，并设置在适当的位置。

5.绝缘和防护：水泵房内的电气设备应采取绝缘和防护措施，以防止电气设备出现漏电等问题。

电气设备的安装位置应符合相关规定，避免受潮、沾水等情况。

6.消防设备：水泵房应配备相应的消防设备，包括消防灭火器、自动喷水灭火系统等。

这些设备应按照规定进行布置，并保持日常维护和检查，确保其正常工作。

消防设备的布置位置要合理，并易于操作和维护。

7.排水系统：水泵房应有合适的排水系统，以确保水泵房内的排水正常。

排水系统应具备防潮、防污染等功能，并设置排水口和防水地漏等设施。

8.防火设计：水泵房应符合防火要求，并采取相应的防火设计措施。

水泵房内不得存放易燃物品，防火墙、防火门等设施应按照规定进行布置。

9.清洁和维护：水泵房应保持良好的清洁和维护，定期进行检查和维修。

水泵房内的垃圾和杂物应定期清理，设备应定期检查，以确保设备的正常运行。

10.环境监测：水泵房应设置环境监测设备，监测室内空气质量、温度、湿度等环境参数。

监测数据可以帮助及时发现问题，并采取相应的措施。

综上所述，消防水泵房的设计和布置需要考虑到安全性、空间布局、通风设计、照明设计、绝缘和防护、消防设备、排水系统、防火设计、清洁和维护以及环境监测等要素。
