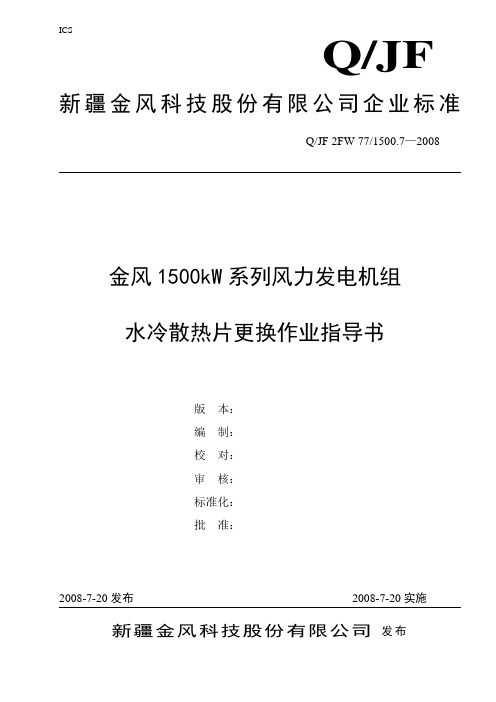

I CSQ/JF金风1500kW 系列风力发电机组水冷散热片更换作业指导书版 本： 编 制： 校 对： 审 核： 标准化： 批 准：新疆金风科技股份有限公司 发布目次前言 (II)1 范围 (1)2 人员要求及工具 (1)3 操作工序 (1)前言本标准的编制参照了Q/JF 1001 —2006《企业标准编写规则》。

本标准由新疆金风科技股份有限公司提出并归口。

本标准起草单位：新疆金风科技股份有限公司。

本标准主要起草人：本标准代替标准的历次版本发布情况为：本标准批准人：金风1500kW系列风力发电机组水冷系统加水作业指导书1 范围本指导书为满足现场水冷系统更换散热片要求，在此提出操作人员在操作过程中的要求及注意事项。

本指导书适用于金风1500kW系列风力发电机组高澜水冷系统散热片更换工作。

2 人员要求及工具a、略知水冷系统的工作原理；b、使用工具见表1 ；表1 使用工具项目名称规格数量用途工具水桶25Kg 3 装水用水管2m 1 放水用开口扳17、24 2 拆螺栓活动扳手30 1 拆螺栓58件套 1 拆螺栓工时6人/3小时3 操作工序a、首先断开水冷系统400V和24V电源。

b、用17的开口扳拧掉散热片下部的螺栓，从此孔放水。

用水桶把水装起来，以便下次利用。

如图：c、用24的开口扳，拆掉法兰螺栓。

如图：d、拆掉散热片的固定螺栓。

如图：e、把新的散热片装上，装上法兰。

f、安装完毕，收拾工具注意事项：●新的散热片安装时要检查是否完好，避免重复更换。

●安装法兰时，注意密封垫的位置。

散热器施工方案完整版.doc 散热器施工方案完整版一、引言1.1 项目概述1.2 施工目的1.3 参考资料1.4 术语定义二、施工前准备2.1 施工前的调查研究2.2 技术措施准备2.3 施工人员组织及培训2.4 施工规划及进度安排三、工程材料的选择3.1 散热器型号及规格3.2 散热片材质选择3.3 散热管材料选择3.4 散热器密封材料选择四、施工步骤4.1 施工准备工作4.2 散热器安装4.2.1 散热器安装位置确定 4.2.2 固定架搭建及固定 4.2.3 散热器与管道连接 4.2.4 散热器与风机连接 4.3 散热片及散热管安装4.3.1 散热片安装4.3.2 散热管安装4.4 散热器密封4.5 耐压及泄漏测试五、施工安全与质量控制5.1 安全措施5.2 施工质量控制5.2.1 施工现场巡查5.2.2 施工记录及资料整理5.2.3 完工验收及测试六、施工后维护与保养6.1 调试与优化6.2 清洁与保养6.3 故障处理与维修七、附件7.1 工程图纸7.2 施工记录表7.3 施工材料清单本文涉及的法律名词及注释：1. 施工准备工作：指施工前必要的准备工作，包括技术措施准备、施工人员组织及培训等。

2. 散热器安装位置确定：指根据施工现场情况和设计要求，确定散热器的最佳安装位置。

3. 散热器与管道连接：指散热器与管道之间的连接操作，确保稳固和密封。

4. 散热器与风机连接：指散热器与风机之间的连接操作，确保风机正常运转和散热效果。

---------------------------------------------------------------------散热器施工方案详细版一、引言1.1 项目概述本项目是为了解决某建造物内部温度过高的问题，设计了散热器施工方案，旨在提高室内舒适度。

1.2 施工目的通过散热器的安装和调试，将建造物内部的热量有效地散发出去，以降低室内温度。

1.3 参考资料本方案的制定参考了相关技术规范和建造设计图纸。

主变散热片更换应急方案方案主变散热片是电力系统中重要的散热装置之一，它的正常工作对于变压器的运行和维护至关重要。

然而，由于主变散热片在长期的工作中会受到各种因素的影响而出现损坏或老化，这时需要进行更换。

下面是一份关于主变散热片更换的应急方案。

一、前期准备工作1.制定详细的更换计划：根据实际情况确定更换的时间、地点、工作人员和所需材料等，并制定详细的施工方案。

2.购买所需材料：根据实际需要购买新的散热片和相关配件，并确保其质量合格。

3.组织人员培训：对参与更换工作的人员进行必要的培训，提高其操作技能和安全意识。

二、施工过程1.确保安全：在开始施工前，要对现场进行安全检查，确保工作区域没有明火和危险物品，工作人员应佩戴必要的防护装备。

2.停电断电：根据实际需要，将主变电源切断，确保施工期间不会有电流通过散热片。

3.拆卸散热片：先将散热片上的附件卸下，然后使用相应工具将散热片从主变的安装位置上拆卸下来。

4.清洗设备：将散热片从主变上拆卸下来后，要对主变的安装位置进行清洗，确保没有杂物和污垢。

5.安装新的散热片：将新的散热片安装到主变上，并根据需要安装相应的连接管道和附件。

6.测试检验：在安装完新的散热片后，要进行相应的测试和检验，确保其安装正确，没有漏气现象，并能够正常工作。

7.恢复供电：在确认新的散热片安装无误后，可以恢复主变的供电，并进行相应的监测和调试工作。

三、施工后处理1.整理现场：在施工结束后，要将工作现场进行清理，清除杂物和建筑垃圾，并保持整洁。

2.填写记录：记录更换散热片的相关信息，包括施工时间、更换人员、所使用的材料和工具等，并保存好相关材料和文件。

3.进行后续维护：在更换主变散热片后，要加强对其进行日常的维护保养，定期检查散热片的工作状态和清洁程度，并及时处理发现的问题。

四、安全注意事项1.确保施工人员的安全，严格遵守作业规程和操作规范。

2.与电力部门和相关单位进行充分的沟通和协调，确保工作的顺利进行。
