PC-PMC使用方法注意① PC-PMC程序的安装、注册、更新、恢复请参见《EHB-009》。
②请务必将电梯置于你的完全控制下后，再进行以下操作，以避免事故的发生！1、设备连接※把下面各图方框中相同数字编号的部件互相连接。
2、程序登陆2.1 双击，弹出如下画面：①USB接口①②②③③2.2 双击2.1画面中的，弹出如下画面：2.3 双击2.2画面中的文件夹，弹出如下画面：2.4 双击2.3画面中的文件夹，弹出如下画面：2.5双击2.4画面中的图标，弹出如下画面：2.6 在2.5画面中输入设定密码，点击“进入”，弹出如下画面：3、“端口”及“继续对象”设置※根据USB连接线对应的端口在“COM端子”中选择正确的端口号。
确认USB端口号的方法：请参看3-1介绍。
※根据PC-PMC的连接对象在“继续对象”中选择正确的对象。
继续对象主要对应部件M-MIC CPU板:如CP16\CP28\CP38\CP40\CP41C-MIC ------群控管理盘SV板其他MIC 门机板:DR13\DR12※“端口”及“继续对象”正确选择后点击下图中的“连接”按钮。
3-1 USB端口号确认方法。
3-1.1鼠标左键点击桌面左下角的“开始”按钮。
3-1.2光标移动到“控制面板”并左键点击。
3-1.3在“控制面板”窗口内双击“系统”图标。
3-1.4在“系统属性”窗口内点击“硬件”，然后在点击“设备管理器”。
3-1.5在“设备管理器”窗口内点击“端口”。
※“端口”下拉菜单内显示的“USB Serrial Port(COMX)”即为对应的USB端口。
4、M-MIC时间设定※PC-PMC与M-MIC连接成功后“通信状态”一栏会显示连接。
4.1 点击4画面中的“菜单”按钮，弹出如下画面。
4.2 点击4.1画面中的“呼叫/时间/DT”按钮，弹出如下画面。
4.3 M-MIC时间设定有两种设定方式。
点击4.2画面中的“设定（PC时间）”M-MIC的时间会根据电脑的时间进行校正。

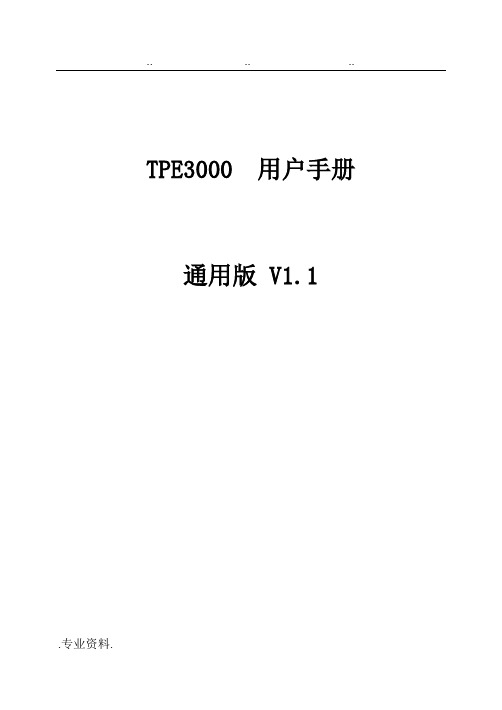

TPE3000 用户手册通用版 V1.1.专业资料.2声明欢迎您使用中科腾越的产品。
为确保您安全、高效、正确的掌握操作方法，在使用无风扇嵌入式装置前请先仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
所有：北京中科腾越科技发展有限公司未经本公司授权不得对容进行复制、和摘编。
违反上述声明者，本公司将追究其相关法律责任。
.专业资料.目录第一部分系统及通用接口 (5)1.1 产品概述 (5)1.2 前面板 (6)1.3 后面板 (8)1.4 主板定义 (10)1.5 机箱尺寸 (11)1.6 基本规格 (11)2.2 电气绝缘性能 (12)2.3 机械性能 (13)2.4 电磁兼容性 (13)2.5 安全性能 (14)2.6 功率消耗 (14)2.7 工作环境 (15)第三部分数据接口定义 (15)3.1 电源接口 (15)3.2 以太网口 (16)3.3 COM1-2串口接口 (17)3.6 COM3-10串口接口 (18)43.7 COM11-18外扩串口 (20)3.7 LPT 端口 (23)第四部分 TPE3000装置软件平台 (24)第一部分系统及通用接口1.1 产品概述.专业资料.TPE3000电力专用无风扇嵌入式装置是一种新型的变电站自动化信息综合管理设备。
其将多达8个LAN 端口和10~18个串口以及DIO,IRIG-B 以及等其他功能集中到一个坚固、紧凑的金属机箱中，整机符合电力 4 级认证，是电力通讯等应用的最佳选择。
整机无风扇的设计为系统整体的可靠性、稳定免维护的特点提供了保障。
2U 高度19英寸的结构和后出现端子的方式更适合机柜上架安装的要求。
所有串口两两隔离。
1.2 前面板指示灯集中于前面板，分别对应电源、硬盘指示、八组以太网、十个串口和扩展接口指示灯（扩展接口功能见各种扩展卡说明书），其中，以太网指示灯分别对应连接指示、数据收6发指示；串口指示灯分别对应串口的数据接收指示和数据发送指示。

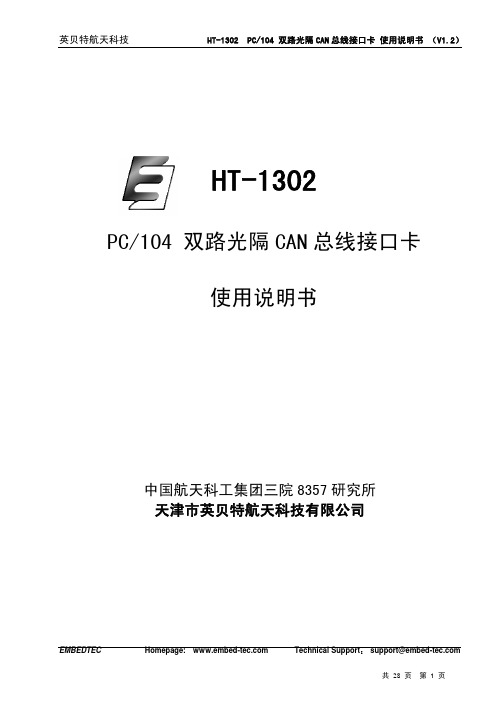

HT-1302PC/104 双路光隔CAN总线接口卡使用说明书中国航天科工集团三院8357研究所天津市英贝特航天科技有限公司目 录1 概述 (3)2 技术指标 (3)3 硬件说明 (3)3.1 元件位置图 (3)3.2 跳针和连接器 (4)3.2.1 CH1连接器（PORT1）和CH2连接器（PORT2） (4)3.2.2 指示灯 (4)3.2.3 终端匹配电阻 (4)3.2.4 内存段基址配置(SW1) (4)3.2.5 中断配置 (6)4编程说明 (6)4.1直接访问控制器编程 (6)4.1.1 使用C函数库编程 (6)4.1.2 DOS下C语言编程实例 (10)4.1.3 演示测试软件 (10)4.1.3.1 config设置 (10)4.1.3.2 monitor监视 (11)4.1.3.3 监视区 (11)4.1.3.4 状态域 (11)4.1.3.5 terminal终端 (12)4.2 WINDOWS程序说明 (12)4.2.1 动态链接库说明 (12)4.2.2 演示程序说明 (15)4.2.2.1 演示程序安装 (15)4.2.2.2 演示程序使用说明 (15)4.2.3 驱动程序的安装 (17)4.3 WINCE下程序说明 (17)4.3.1 驱动程序的安装 (17)4.3.2 动态链接库说明 (18)4.3.3 演示程序说明 (21)4.4 Linux下程序说明 (21)4.4.1 驱动程序的安装 (21)4.4.2函数库的安装 (22)4.4.3应用程序与函数库的链接 (22)4.4.4库函数说明 (22)4.5 VxWorks下程序说明 (25)4.5.1 驱动程序的安装 (25)4.5.2 驱动函数说明 (25)4.5.3 演示程序说明 (27)5 配件/选件 (28)1 概述HT-1302是CAN 总线PC 插卡，共有两路独立光电隔离CAN 总线接口。
PC 机采用直接内存映象的方式访问CAN 控制器。
PMC-1380-Z82X/92X系列智能通信管理机使用说明书（ V1.1 版）目录1. 前言 (1)2. 简介 (1)2.1. 硬件介绍 (1)2.1.1. PMC-1380-Z82X系列装置的规格型号及主要选型如下： (1)2.1.2. PMC-1380-Z92X系列装置的基本规格 (2)2.2. 技术参数 (2)3. 安装与设置 (4)3.1. PMC-1380-Z821外观与尺寸 (4)3.1.1. 前面板 (4)3.1.2. 背板端子 (4)3.2. PMC-1380-Z823外观与尺寸 (4)3.2.1. 前面板 (4)3.2.2. 背板端子 (5)3.3. PMC-1380-Z825外观与尺寸 (5)3.3.1. 前面板 (5)3.3.2. 背板端子 (5)3.4. PMC-1380-Z82X系列外形尺寸图 (6)3.5. 硬件安装及设计 (6)3.5.1. 串口接口 (6)3.5.2. DI/DO (7)3.5.3. 电源板接口 (8)3.5.4. VGA接口 (8)3.5.5. 以太网口 (9)3.5.6. 键盘、鼠标接口 (9)3.5.7. PC/104接口 (9)3.5.8. USB接口 (10)3.5.9. 并口 (11)4. 寄存器配置信息 (12)4.1 串口 (12)4.2 数字量输入、输出 (12)4.3 功能指示灯 (12)5. 软件平台 (13)附录1：手册变更信息 (13)1. 前言随着计算机及电子技术的不断进步和发展，目前越来越多的发电、配电及用电用户希望能提高自动化水平，使用高度自动化的智能化管理和控制系统。
而通信控制单元是所有系统和现场的智能设备相互连接的枢纽，在自动化系统中起着不可替代的作用。
PMC-1380-Z82X/92X系列通信管理机广泛应用于电力、楼宇、化工等各个行业，被大多数系统集成商和自动化公司、研究所采用，是一款具有极高性价比，且运行稳定可靠的装置。
文档编号：P S-T X-001-V6. 6PowerSys1600系列通信管理机《用户手册》上海华立软件系统有限公司2011年7月关于本手册●内容简介PowerSys1600系列通信管理机专门针对电力系统、电气化铁路、城市地铁等高可靠性应用场合设计的新一代网络通信平台式产品。
采用工业控制领域广泛应用的Linux系统平台和PowerSys核心模块。
此系列是嵌入式、低功耗、无硬盘的通信管理机。
各章节的内容如下：第1章PS1600系列通信管理机介绍第2章通信管理机维护第3章平台系统介绍第4章功能配置说明第5章特殊功能●声明本手册由上海华立软件系统有限公司负责编写，解释权归上海华立软件系统有限公司所有，任何个人和单位不得擅自复制、抄袭或修改。
PowerSys是上海华立软件系统有限公司在中国已经登记注册的产品系列号标志，任何个人和单位不得擅自使用。
目录第1章PS1600系列通信管理机介绍本章简介：对PS1600通信管理机的介绍。
1.1通讯管理机型号说明声明：由于产品的不断改进和完善，以上技术参数以产品说明书为准。
在订货前请核对产品规格，此选型指南仅供参考。
详细信息请致电1.2外观介绍插口描述：注：调试口连接速率：115200bps。
第2章通信管理机维护2.1维护口的连接通过设备清单内提供的串口连接线将通信控制器的串口与维护笔记本的串口连接起来，在笔记本上打开超级终端，串口设置如下：波特率：115200数据位：8停止位：1校验位：无流控制：无2.2根文件系统上传在笔记本上通过超级终端操作如下：在提示符下输入reboot命令或重启通信管理机；执行完第1步操作后，不断点击空格键，直到出现 vivi> 提示符在vivi>提示符下输入命令：vivi>load flash root x在vivi 出现提示信息$$$$...之后,在超级终端的菜单栏里选择“传送->发送文件”,在弹出的窗口中选择xmodem 协议，并选择烧写文件路径（文件名一般为root.cramfs）。
三轴联动PMC-3型运动制器使用说明V1.3 （专业版本说明书）. 32位高速性能处理器；. 3轴独立或者联动控制功能；. 高速脉冲输出（100KHZ）；. 12路开关量输入（6路低速，6路高速）；. 8路大功率输出；. 485通讯接口，232通讯接口；. 两路模拟量输入；. 可外接触摸屏或者文本显示器等人机界面；. 优化的加减速曲线（电机可到3000转以上）；. 多路流水线工作，单台控制实现多台控制效果;. 编程简易，指令丰富，操作灵活；联系电话：400-6668651 ************目录一、概要：1.1安全须知二、概述：2.1主要功能2.2系统组成2.3技术指标2.4 外观及尺寸2.5 接口说明三、硬件及接线：3.1 电源接线3.3 脉冲输出接线口3.4 RS485接线3.5 RS232接线3.6 脉冲输出口接线四、编程说明：4.1.程序编辑4.2程序界面说明4.3编程器连接4.4编程软件使用4.5编程指令及说明更多案列，请联系厦门热龙智能科技有限公司索取 :1.与触摸屏和文本显示器的连接案例，请参考《Modbus连接人机界面操作说明》详细讲解modbus协议以及操作使用案例2.PMC应用软件操作方法，请参考视频操作指导。
一、安全须知：.在使用本控制系统前，请您仔细阅读本手册后再进行相关的操作。
仔细阅读本操作说明书，以及用户安全须知，采取必要的安全防护措施。
使用安全: 1.脉冲输出电压为5V,如果接错或串24V电会造成控制器烧坏不能使用.2.输出口输出电流为3A,如果超过电流或电源直接输入会造成输出损坏。
工作环境及防护:1. 控制系统的工作环境温度为0-65℃，当超出此环境温度时系统可能会出现工作不正常甚至死机等现象。
2. 相对湿度应控制在0-85%。
3. 在高温、高湿、腐蚀性气体的环境下工作时，必须采取特殊的防护措施。
4. 防止灰尘、粉尘、金属粉尘等杂物进入控制系统。
5. 应防护好控制系统的液晶屏幕(易碎品)：使其远离尖锐物体；防止空中的物体撞到屏幕上；当屏幕有灰尘需要清洁时，应用柔软的纸巾或棉布轻轻擦除。
FANUC经济型机床标准PMC使用说明V1.0编写人：朱成龙黄俊杰目录1. 概述··························································································································································- 3 -1) 适用范围··········································································································································- 3 -2) 中间地址表······································································································································- 3 - 2. FANUC LADDER III 梯形图软件使用说明······················································································- 4 -1) 存储卡格式与LAD格式文件转换································································································- 4 -2) FANUC LADDER III 梯形图编辑·································································································- 9 -3) PMC程序保护·······························································································································- 11 - 3. FANUC 0i内置编程器的操作说明······································································································- 13 -1) PMC维护（PMCMNT）··············································································································- 13 -3.1.1. 信号状态诊断·················································································································- 13 -3.1.2. PMC数据设定（C、T、K、D）················································································- 14 -3.1.3. 数据表·····························································································································- 21 -3.1.4. 信号跟踪（TRACE）····································································································- 27 -3.1.5. PMC输入输出···············································································································- 28 -2) PMC梯图（PMCLAD）··············································································································- 31 -3) PMC配置（PMCCNF）···············································································································- 47 -3.3.1. PMC设定·······················································································································- 47 -3.3.2. 标题信息的输入·············································································································- 49 -3.3.3. 系统参数设定·················································································································- 50 -3.3.4. I/O LINK模块分配········································································································- 51 -3.3.5. 地址符号和注释的设定·································································································- 53 -3.3.6. 报警信息的设定·············································································································- 57 -4. 附录文件使用说明································································································································- 60 -1) 机床操作面板标准PMC使用说明······························································································- 60 -4.1.1. 使用FANUC标准机床操作面板时设定步骤·····························································- 60 -4.1.2. 使用其他厂家操作面板时设定步骤·············································································- 64 -2) 刀库标准PMC使用说明··············································································································- 66 -4.2.1. 使用机械手刀库时设定步骤·························································································- 67 -4.2.2. 使用斗笠式刀库时设定步骤·························································································- 71 -4.2.3. 使用4/8工位电动刀架时设定步骤··············································································- 76 -附录1．经济型机床P M C标准文件2．中间地址表3．机械手刀库换刀宏程序4．斗笠式刀库换刀宏程序1.概述1) 适用范围为方便机床厂家在经济型机床上P M C编写，编写此文档给机床厂家提供参考。
致新老用户：当您能看到我们的产品并仔细阅读我们的手册时，表示您已经在关注我们，让我们倍感荣幸！为此我代表力为自动化所有同仁对您说声：谢谢您的支持！我们将秉承“力争更好，为您服务”的企业遵旨，信奉“成为自动化设备好帮手”的企业使命，遵循“客户第一、创造价值、诚信经营”的经营理念，全力满足您的需求，为用户提供高附加值的产品，实现多赢目标！我们将为自动化行业打造“中国式控制系统”的精品而奋斗！因为有您的需求，因为有您的支持，才有我们的发展！我们愿意一路与您牵手同行，一起成长！深圳市力为自动化有限公司）自主研发的标准控制系统的操作方法、功能特点、应用说明等。
为让您能简单快速掌握产品的使用特点，《手册》将按照用户零体验方式编排，在阅读中的术语有专门详解。
请用户在所有硬件环境搭建无误情况下，务必逐项认真阅读。
PMC3XXX 系列硬件产品，且适配触摸屏人机界面（目前仅支持台湾威纶品牌7寸触摸屏）。
本手册版权归力为公司所有，未经书面许可，任何人不得翻印、翻译和抄袭本手册中的任何内容。
由于软件升级原因，力为公司保留对本资料的最终解释权，内容如有更改，恕不另行通知！目录第一章界面介绍 (6)1.1欢迎界面 (6)1.2系统参数 (6)1.2.1轴配置参数界面 (7)1.2.2速度参数 (9)1.2.3功能参数 (10)1.3设备调试 (11)1.3.1运动测试 (12)1.3.2IO测试 (13)1.4运行界面 (13)第二章工艺编程 (16)2.1文件编辑 (16)2.1.1复位文件 (17)2.1.2U盘管理 (17)第三章指令介绍 (19)3.1指令概念 (19)3.2指令编辑 (20)3.3指令列表 (20)3.4指令详解 (21)3.4.1绝对插补 (21)3.4.2相对插补 (22)3.4.3绝对联动 (23)3.4.4相对联动 (24)3.4.5平面圆弧 (25)3.4.6空间圆弧 (26)3.4.7螺旋 (27)3.4.8空间螺旋 (28)3.4.9输入检测 (30)3.4.10输出控制 (31)3.4.11气缸控制 (32)3.4.12循环 (33)3.4.13直接跳转 (33)3.4.14条件跳转 (34)3.4.15局部零点 (35)3.4.16复位 (36)3.4.17回零 (36)3.4.18暂停 (37)3.4.19延时 (38)3.4.20矩阵 (38)3.4.21扩展轴 (39)3.4.22绕线 (40)3.4.23同步甩线 (40)3.4.24调子程序 (41)3.4.25调用文件 (42)3.4.26标识 (42)3.4.27程序结束 (43)第四章工艺案例 (44)4.1复位工艺 (44)4.1.1实例1 (44)4.1.2实例2 (45)第一章界面介绍1.1 欢迎界面图1.1.1该界面（图1.1.1）主要是用于自动化设备厂家展示公司信息。
PMC-1302通信管理机使用说明书（V1.0）危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险设备只能由取得资格的工作人员才能进行安装和维护。
设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
本说明书版权属深圳市中电电力技术股份有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对行为后果负责。
深圳市中电电力技术股份有限公司保留所有版权。
我们已经检查了本手册关于描述硬件和软件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目录1、前言 (1)2、系统简介 (2)2.2硬件介绍 (2)2.3技术参数 (2)2.3.1工作电源 (2)2.3.2网络通信 (2)2.3.3串口通信 (2)2.3.4工作环境 (3)2.3.5电气绝缘性能 (3)2.3.6机械性能 (3)2.3.7电磁兼容性能 (3)2.4典型系统结构及应用 (3)3、安装与设置 (5)3.1外观与尺寸 (5)3.1.1外观 (5)3.1.2指示灯说明 (5)3.1.3外观尺寸及机械安装尺寸 (5)3.1.4三维安装图 (6)3.2 安装与设置 (6)3.2.1以太网设置 (6)3.2.2串口设置 (7)3.2.3默认参数 (7)4、Web管理界面操作说明 (9)4.1配置准备 (9)4.1.1用户计算机要求 (9)4.1.2建立正确的网络设置 (9)4.2登录WebServer (9)4.3配置页面介绍 (9)4.3.1参数操作 (10)4.3.2系统配置 (11)4.3.3更改密码 (12)4.3.4重启装置 (12)5、系统工具 (13)5.1在线识别装置 (13)5.2在线升级固件 (13)5.3恢复默认设置 (13)6、常见问题解答 (14)（1）为什么通过Web浏览参数时显示页面不正常？ (14)（2）忘记登录密码怎么办？ (14)（3）恢复出厂设置主要恢复哪些设置？ (14)（4）忘记装置的IP地址，怎么样才能通过网线连上装置？ (14)（5）装置出现端口不通的问题该如何处理？ (14)7、质量保证 (15)7.1新装置质量保证 (15)7.2装置质保限制 (15)8、手册变更信息 (16)1、前言目前，随着计算机及电子技术的不断进步和发展，越来越多的发电、配电及用电用户希望能提高自动化水平，使用高度自动化的智能化管理和控制系统。
而通信控制单元是所有系统和现场的智能设备相互连接的枢纽，在自动化系统中起着不可替代的作用。
PMC-1302通信管理机是我公司针对各种应用场合研发一种智能化通信管理设备。
它可以作为现场设备与控制主站间的透明通信网关，广泛应用于电力、楼宇、化工等各个行业，为大多数系统集成商和自动化公司、研究所提供应用。
PMC-1302通信管理机基于成熟的嵌入式通信软硬件平台，实时性强，可靠性高。
能高效满足智能设备串行网口与主站以太网之间透明数据通信的需求，实现对断路器、开关、刀闸等进行远程控制，远程设备整定，以及设备通讯状态监视。
PMC-1302通信管理机可以应用于电厂电气监控系统、水电站综合自动化系统、变电站综合自动化系统、发电厂综合自动化系统、楼宇智能电力监控、企业供配电自动化系统等多种电力自动化现场的通信场合。
是一种具有极高性价比、稳定可靠的数字通信设备。
2、系统简介2.1功能特点（1）参数管理基于web浏览器，快速便捷；（2）支持串口网络到以太网络的报文数据透明转发；（3）完整的以太网通信支持；（4）支持通过TCP/IP网络进行装置自动识别和固件在线更新；（5）体积小巧，导轨式/壁挂式兼容安装方式（6）高性价比、低功耗设计2.2硬件介绍PMC-1302通信管理机拥有诸多优点，是专为工业数据采集设计的嵌入式计算机。
PMC-1302通信管理机提供1个RS-485和1个RS-485/RS-422联接端口，每个串口都带防雷和防静电保护，并做了隔离处理。
以太网口可采用10/100 baseT电信号通信。
小机箱导轨/壁挂设计，表面喷油，其坚固的产品设计可满足工业环境应用的高可靠性需求。
PMC-1302通信管理机不仅适用在IT设备控制室，而且适用于工业车间的自动控制系统以及电力变电站。
PMC-1302通信管理机能够接受一个更宽范围、交流或直流的电源输入（95～250V ±10%），此特性使其可以更好的适应电力变电站自动化和电力监测等各种不同应用。
由于采用无硬盘、无风扇、高效能设计，PMC-1302通信管理机发热量小，可以高负荷长期稳定运行。
在恶劣的工业环境下提供可靠、强劲的运算能力，能够满足多种控制应用的高性能需求。
PMC-1302通信管理机使得利用嵌入式技术构建分布式控制系统更加容易（例如 SCADA 系统，工厂自动化，电力监测）。
2.3技术参数2.3.1工作电源♦输入电压范围：95~250VDC/AC ±10% ，47-440Hz♦功耗：<3W2.3.2网络通信♦网口：1个10Mbps/100Mbps Base-T（RJ45接口）♦协议：支持TCP、UDP、HTTP♦工作方式：全双工或半双工♦工作模式：TCP Server、TCP Client等多种工作模式♦保护：10/100 baseT 采用1.5KV磁隔离保护2.3.3串口通信♦串口：提供1个RS-485和1个RS-485/RS-422连接端口♦保护：具有防雷和防静电保护♦数据位：5、6、7、8♦停止位：1、2♦校验位：无、奇、偶、标记、空格♦速率：1200bps ～ 57600bps2.3.4工作环境♦工作温度：-25℃~+70℃♦工作湿度：5%~95%（无冷凝或结冰）♦大气压力：70kPa~110kPa2.3.5电气绝缘性能♦介质强度：装置能承受GB/T13729-2002规定的交流电压为2kV（弱电回路为500V）、频率为50Hz、历时1min的介质强度试验，而无击穿和闪络现象。
♦绝缘电阻：用开路电压为500V的测试仪器测定装置的绝缘电阻值不小于100MΩ，符合GB/T13729-2002的规定。
♦冲击电压：装置能承受GB/T13729-2002规定的峰值为5kV（额定电压为220V）或1kV（额定电压≤50V）的标准雷电波的冲击电压试验。
2.3.6机械性能1）振动试验♦振动响应试验：能承受GB/T11287-2000标准规定的严酷等级为1级振动响应试验♦振动耐久性试验：能承受GB/T11287-2000标准规定的严酷等级为1级振动耐久检验2）冲击试验♦冲击响应试验：能承受GB/T14537-1993标准规定的严酷等级为1级冲击响应检验♦冲击耐久试验：能承受GB/T14537-1993标准规定的严酷等级为1级冲击耐久检验3）碰撞试验♦能承受GB/T14537-1993标准规定的严酷等级为1级碰撞检验2.3.7电磁兼容性能♦静电放电抗扰度试验：符合GB/T 17626.2-2006（IEC 61000-4-2：2001）规定，严酷等级为4级♦射频电磁场辐射抗扰度试验：符合GB/T 17626.3-2006（IEC 61000-4-3：2006）规定，严酷等级为4级♦电快速瞬变脉冲群抗扰度试验：符合GB/T 17626.4-2008（IEC 61000-4-4：2004）规定，严酷等级为4级♦浪涌抗扰度试验：符合GB/T 17626.5-2008（IEC 61000-4-5：2005）规定，严酷等级为4级♦射频传导抗扰度试验：符合GB/T 17626.6-2008（IEC 61000-4-6：2006）规定，严酷等级为3级♦工频磁场抗扰度试验：符合GB/T 17626.8-2006（IEC 61000-4-8：2001）规定，严酷等级为4级♦振荡波抗扰度试验：符合GB/T 17626.12-1998（IEC 61000-4-12：1995）规定，严酷等级为3级2.4典型系统结构及应用PMC-1302通信管理机集成串口服务器功能，作为透明以太网网关进行数据转发，用于取代传统的单网口、无隔离串口服务器。
应用于小型变电站、低电压等级的开关站和配电所以及能耗管理系统中，组网结构简单明了、维护方便，整体性价比高。
典型系统结构如图2.1所示图2.1 PMC-1302典型系统结构图3、安装与设置3.1外观与尺寸3.1.1外观PMC-1302外观如图3.1所示：图3.1 a PMC-1302实物图图3.1b PMC-1302外观示意图3.1.2指示灯说明PMC-1302的指示灯显示功能如表3.1所示：标识颜色状态状态说明Run 绿色闪烁 CPU正常工作时以1Hz频率闪烁灭/常亮装置未上电或是CPU工作异常P1 黄色亮以太网连通灭以太网断开闪烁以太网正在通信P2(Rx) 绿色闪烁 P2通信口正在接收数据灭 P2通信口无数据接收P2(Tx) 黄色闪烁 P2通信口正在发送数据灭 P2通信口无数据发送P3(Rx) 绿色闪烁 P3通信口正在接收数据灭 P3通信口无数据接收P3(Tx) 黄色闪烁 P3通信口正在发送数据灭 P3通信口无数据发送全部全亮正在上电闪烁正在恢复默认参数表3.1 PMC-1302指示灯显示说明3.1.3外观尺寸及机械安装尺寸PMC-1302的尺寸75 mm×36mm ×110 mm（D×W×H），机械图尺寸示意如图3.2所示图3.2 机械尺寸示意图3.1.4三维安装图PMC-1302通信管理机的安装方式采取了壁挂式和导轨式兼容的方式，如图3.3所示：图3.3 安装示意图3.2 安装与设置3.2.1以太网设置PMC-1302通信管理机的以太网口为标准RJ45接口，通过普通双绞线接入以太网网络。
首次使用的默认以太网参数请参考3.2.4。
装置自带嵌入式http服务，可以通过Web访问对其执行以太网参数的设置。
Web访问的以太网参数设置界面如图3.4所示。
图3.4 以太网参数设置3.2.2串口设置PMC-1302通信管理机前面板上有2个串口，其中P2为RS-485接口，P3为RS-485或RS-422接口兼容。
串口通信的参数同样通过Web访问来执行维护设置，每个串口的设置选项包括：¾波特率：可选1200、2400、4800、9600、19200、38400、57600；¾数据位：可选5、6、7、8；¾校验位：可选无、奇、偶、标记、空格；¾停止位：可选1、2；¾端口号：与以太网口进行数据转发所用的TCP端口号，输入范围是20000~60000；¾连接超时：以太网TCP连接的端口上无数据交换发生的最长等待时间，超过此时间端口链接将被自动断开。
