接触网各种悬挂结构类型的综合分析、比较

第二章高速铁路接触网模式及比较2.1引言接触网是与高速电气化铁路运营最为直接相关的架空设备，其工作环境恶劣，沿线架设且无备用，是整个牵引供电系统最为薄弱的环节。

接触网性能的优劣直接决定着电力机车受电弓的受流质量，最终影响列车的运行速度与安全。

因此，接触网历来被视为高速技术的主要难点。

日本、德国和法国是高速铁路比较发达的国家，其技术水平可以代表当今世界高速铁路的最高水平。

因此，下面主要对这三个国家的高速铁路接触网模式进行介绍和比较。

2.2悬挂类型比较高速铁路接触网悬挂类型是接触网设计施工的最基本参数。

目前国外高速铁路接触网大体有三种悬挂类型:以日本为代表的复链型悬挂;以德国为代表的弹性链型悬挂;以法国为代表的简单链型悬挂。

2.2.1日本的高速铁路接触网悬挂类型日本于1964年开通的世界上第一条高速铁路—东京至新大阪的东海道新干线，采用的是复链型悬挂。

九十年代以前，日本的高速铁路接触网都采用复链型悬挂。

但是这种悬挂类型一次性投资太大，而且因为结构复杂、组成零部件太多，导致接触网运营的维修费用高昂，发生事故时抢修难度大、运输中断时间长。

再加上近年来日本的国民经济趋于衰退，所以1997年兴建的北陆新千线采用了简单链型悬挂，简单链型悬挂由于结构简单和易于维修保养，显示出较好的应用前景。

2.2.2德国的高速铁路接触网悬挂类型德国高速铁路接触网一直采用弹性链型悬挂。

在总结Re75,Re100,Re160三种标准的基础上，形成了Re200, Re250和Re330标准系列。

Re表示为标准接触网，后边的数字为在该标准接触网形式下列车可运行的最大时速。

弹性链型悬挂带有弹性吊索，而弹性吊索的设置需要相当精确的计算和一套严格的施工程序，其调整工作非常麻烦，而且很难进行检测。

再加上弹性吊索本身的长度和张力是随着温度发生变化的，要想保证它在各种温度条件下不使附近的接触网变形，是一件相当困难的事情。

所以，德国专家现在也开始研究简单链型悬挂。

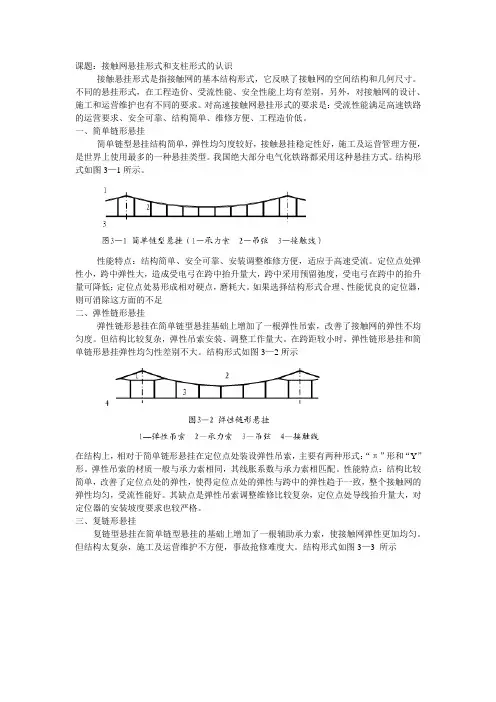

课题：接触网悬挂形式和支柱形式的认识接触悬挂形式是指接触网的基本结构形式，它反映了接触网的空间结构和几何尺寸。

不同的悬挂形式，在工程造价、受流性能、安全性能上均有差别，另外，对接触网的设计、施工和运营维护也有不同的要求。

对高速接触网悬挂形式的要求是：受流性能满足高速铁路的运营要求、安全可靠、结构简单、维修方便、工程造价低。

一、简单链形悬挂简单链型悬挂结构简单，弹性均匀度较好，接触悬挂稳定性好，施工及运营管理方便，是世界上使用最多的一种悬挂类型。

我国绝大部分电气化铁路都采用这种悬挂方式。

结构形式如图3—1所示。

性能特点：结构简单、安全可靠、安装调整维修方便，适应于高速受流。

定位点处弹性小，跨中弹性大，造成受电弓在跨中抬升量大，跨中采用预留弛度，受电弓在跨中的抬升量可降低；定位点处易形成相对硬点，磨耗大。

如果选择结构形式合理、性能优良的定位器，则可消除这方面的不足二、弹性链形悬挂弹性链形悬挂在简单链型悬挂基础上增加了一根弹性吊索，改善了接触网的弹性不均匀度。

但结构比较复杂，弹性吊索安装、调整工作量大。

在跨距较小时，弹性链形悬挂和简单链形悬挂弹性均匀性差别不大。

结构形式如图3—2所示在结构上，相对于简单链形悬挂在定位点处装设弹性吊索，主要有两种形式：“π”形和“Y”形。

弹性吊索的材质一般与承力索相同，其线胀系数与承力索相匹配。

性能特点：结构比较简单，改善了定位点处的弹性，使得定位点处的弹性与跨中的弹性趋于一致，整个接触网的弹性均匀，受流性能好。

其缺点是弹性吊索调整维修比较复杂，定位点处导线抬升量大，对定位器的安装坡度要求也较严格。

三、复链形悬挂复链型悬挂在简单链型悬挂的基础上增加了一根辅助承力索，使接触网弹性更加均匀。

但结构太复杂，施工及运营维护不方便，事故抢修难度大。

结构形式如图3—3 所示复链型悬挂在结构上，承力索和接触导线之间加了一根辅助承力索。

性能特点：接触网的张力大，弹性均匀，安装调整复杂、抗风能力强。

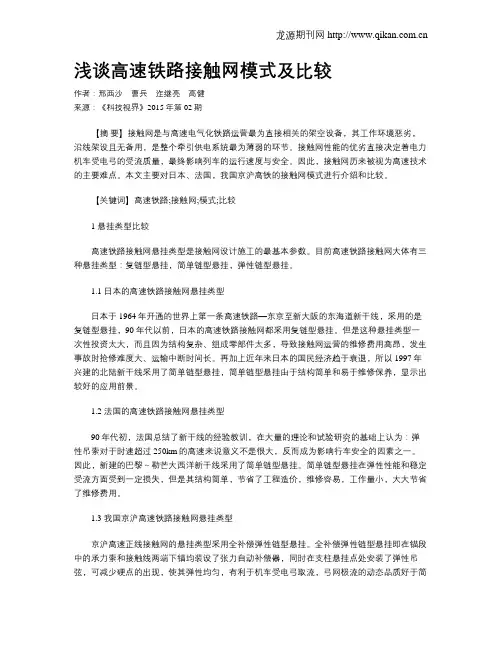

浅谈高速铁路接触网模式及比较作者：邢西沙曹兵迮继亮高健来源：《科技视界》2015年第02期【摘要】接触网是与高速电气化铁路运营最为直接相关的架空设备，其工作环境恶劣，沿线架设且无备用，是整个牵引供电系统最为薄弱的环节。

接触网性能的优劣直接决定着电力机车受电弓的受流质量，最终影响列车的运行速度与安全。

因此，接触网历来被视为高速技术的主要难点。

本文主要对日本、法国，我国京沪高铁的接触网模式进行介绍和比较。

【关键词】高速铁路;接触网;模式;比较1 悬挂类型比较高速铁路接触网悬挂类型是接触网设计施工的最基本参数。

目前高速铁路接触网大体有三种悬挂类型：复链型悬挂，简单链型悬挂，弹性链型悬挂。

1.1 日本的高速铁路接触网悬挂类型日本于1964年开通的世界上第一条高速铁路—东京至新大阪的东海道新干线，采用的是复链型悬挂，90年代以前，日本的高速铁路接触网都采用复链型悬挂。

但是这种悬挂类型一次性投资太大，而且因为结构复杂、组成零部件太多，导致接触网运营的维修费用高昂，发生事故时抢修难度大、运输中断时间长。

再加上近年来日本的国民经济趋于衰退，所以1997年兴建的北陆新干线采用了简单链型悬挂，简单链型悬挂由于结构简单和易于维修保养，显示出较好的应用前景。

1.2 法国的高速铁路接触网悬挂类型90年代初，法国总结了新干线的经验教训，在大量的理论和试验研究的基础上认为：弹性吊索对于时速超过250km的高速来说意义不是很大，反而成为影响行车安全的因素之一。

因此，新建的巴黎～勒芒大西洋新干线采用了简单链型悬挂。

简单链型悬挂在弹性性能和稳定受流方面受到一定损失，但是其结构简单，节省了工程造价，维修容易，工作量小，大大节省了维修费用。

1.3 我国京沪高速铁路接触网悬挂类型京沪高速正线接触网的悬挂类型采用全补偿弹性链型悬挂。

全补偿弹性链型悬挂即在锚段中的承力索和接触线两端下锚均装设了张力自动补偿器，同时在支柱悬挂点处安装了弹性吊弦，可减少硬点的出现，使其弹性均匀，有利于机车受电弓取流，弓网极流的动态品质好于简单链型悬挂。

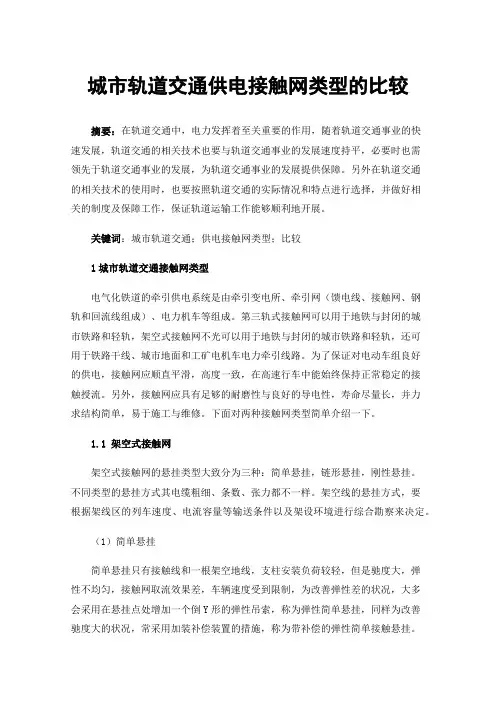

城市轨道交通供电接触网类型的比较摘要：在轨道交通中，电力发挥着至关重要的作用，随着轨道交通事业的快速发展，轨道交通的相关技术也要与轨道交通事业的发展速度持平，必要时也需领先于轨道交通事业的发展，为轨道交通事业的发展提供保障。

另外在轨道交通的相关技术的使用时，也要按照轨道交通的实际情况和特点进行选择，并做好相关的制度及保障工作，保证轨道运输工作能够顺利地开展。

关键词：城市轨道交通；供电接触网类型；比较1城市轨道交通接触网类型电气化铁道的牵引供电系统是由牵引变电所、牵引网（馈电线、接触网、钢轨和回流线组成）、电力机车等组成。

第三轨式接触网可以用于地铁与封闭的城市铁路和轻轨，架空式接触网不光可以用于地铁与封闭的城市铁路和轻轨，还可用于铁路干线、城市地面和工矿电机车电力牵引线路。

为了保证对电动车组良好的供电，接触网应顺直平滑，高度一致，在高速行车中能始终保持正常稳定的接触授流。

另外，接触网应具有足够的耐磨性与良好的导电性，寿命尽量长，并力求结构简单，易于施工与维修。

下面对两种接触网类型简单介绍一下。

1.1架空式接触网架空式接触网的悬挂类型大致分为三种：简单悬挂，链形悬挂，刚性悬挂。

不同类型的悬挂方式其电缆粗细、条数、张力都不一样。

架空线的悬挂方式，要根据架线区的列车速度、电流容量等输送条件以及架设环境进行综合勘察来决定。

（1）简单悬挂简单悬挂只有接触线和一根架空地线，支柱安装负荷较轻，但是驰度大，弹性不均匀，接触网取流效果差，车辆速度受到限制，为改善弹性差的状况，大多会采用在悬挂点处增加一个倒Y形的弹性吊索，称为弹性简单悬挂，同样为改善驰度大的状况，常采用加装补偿装置的措施，称为带补偿的弹性简单接触悬挂。

由于简单悬挂方式建造费用低，施工方便维修简单，城市电车或轻轨往往采用这种悬挂方式。

地铁为了减少隧道净空，采用以弹性支座或弓形腕臂作支持部件的简单弹性悬挂。

（2）链形悬挂链形悬挂是指接触线通过吊弦悬挂到承利索上的悬挂。

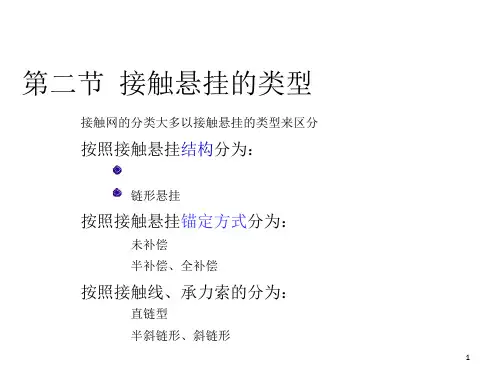

接触网的悬挂类型接触网的悬挂类型接触网的分类大多以接触悬挂的类型来区分。

在一条接触网线路上，无论是在区间还是站场上，为了满足供电方面和机械方面的要求，总是将接触网分成若干一定长度且相互独立的分段，这就是接触网的锚段。

我们所讲的接触悬挂的分类是对接触闲的每个锚段而言的。

接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。

一、简单接触悬挂简单接触悬挂是接触悬挂的一种形式，系由一根或两根平行的接触线直接固定在支持装置上的接触悬挂形式，它的特点是无承力索，接触线直接悬挂在支持装置上。

它在发展中经历了未补偿简单悬挂和目前采用的带补偿装置及弹性吊索式简单悬挂，如图1—2—1、图1—2—2所示。

接触线(或承力索)端头同支柱的连接称为线索的下锚。

线索下锚有两种方法：一是将线索端头同支柱直接固定连接，称为硬锚或死锚；另一种是加设补图1-2-1未补偿简单接触悬挂示意图图1-2-2 带补偿及弹性吊索简单悬挂示意图偿装置，以调整线索的弛度和张力。

但简单接触悬挂在实际运营的大铁路线上很少应用，所以在此就不作过多做讨论研究。

二、链形接触悬挂链形悬挂是一种运行性能较好的悬挂形式。

它的特点是接触线通过吊弦悬挂在承力索上，承力索通过钩头鞍子或悬吊滑轮悬挂在支持装置的腕臂上。

使接触线在不增加支柱的情况下增加了悬挂点，通过调整吊弦长度使接触线在整个跨距内对轨面的高度基本保持一致。

减小了接触线在跨距中的弛度，改善了弹性，增加了悬挂重量，提高了稳定性，可以满足电力机车高速运行取流的要求。

链形悬挂分类方法较多，按悬挂链数的多少可分为单链形、双链形和多链形(又称三链形)。

目前我国采用单链形悬挂，乐昌网工区也是采用这种单链形悬挂。

如图1—2—3所示。

双链形悬挂的接触线经短吊弦悬挂在辅助吊索上，辅助吊索又通过吊弦悬挂在承力索上，如图1—2—4所示。

双链形悬挂接触线弛度小，稳定性好，弹性均匀，有利于电力机车高速运行取流。
