【CN109999734A】一种逆向流动换热与反应的装置与方法【专利】

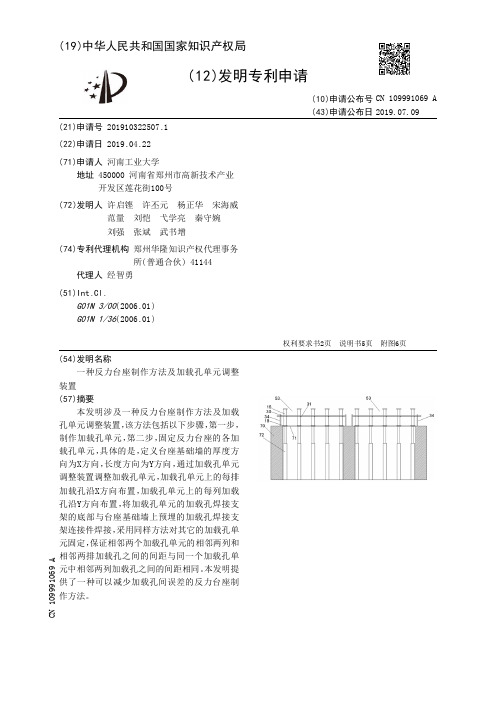

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910322507.1(22)申请日 2019.04.22(71)申请人 河南工业大学地址 450000 河南省郑州市高新技术产业开发区莲花街100号(72)发明人 许启铿　许丕元　杨正华　宋海威　范量　刘恺　弋学亮　秦守婉　刘强　张斌　武书增　(74)专利代理机构 郑州华隆知识产权代理事务所(普通合伙) 41144代理人 经智勇(51)Int.Cl.G01N 3/00(2006.01)G01N 1/36(2006.01)(54)发明名称一种反力台座制作方法及加载孔单元调整装置(57)摘要本发明涉及一种反力台座制作方法及加载孔单元调整装置，该方法包括以下步骤，第一步，制作加载孔单元，第二步，固定反力台座的各加载孔单元，具体的是，定义台座基础墙的厚度方向为X方向，长度方向为Y方向，通过加载孔单元调整装置调整加载孔单元，加载孔单元上的每排加载孔沿X方向布置，加载孔单元上的每列加载孔沿Y方向布置，将加载孔单元的加载孔焊接支架的底部与台座基础墙上预埋的加载孔焊接支架连接件焊接，采用同样方法对其它的加载孔单元固定，保证相邻两个加载孔单元的相邻两列和相邻两排加载孔之间的间距与同一个加载孔单元中相邻两列加载孔之间的间距相同。

本发明提供了一种可以减少加载孔间误差的反力台座制作方法。

权利要求书2页 说明书5页 附图6页CN 109991069 A 2019.07.09C N 109991069A权　利　要　求　书1/2页CN 109991069 A1.一种反力台座制作方法，其特征在于：该方法包括以下步骤，第一步，制作加载孔单元，加载孔单元包括加载孔焊接支架，加载孔焊接支架上焊接固定有多个阵列布置的加载孔，各相邻加载孔之间的间距相同，各加载孔两端的加载孔端板高度一致；第二步，固定反力台座的各加载孔单元，具体的是，先将其中一个加载孔单元的两端置于相邻两个台座基础墙上的加载孔单元调整装置上，定义台座基础墙的厚度方向为X方向，长度方向为Y方向，通过加载孔单元调整装置调整加载孔单元，调整加载孔单元整体水平，加载孔单元上的每排加载孔沿X方向布置，加载孔单元上的每列加载孔沿Y方向布置，将加载孔单元的加载孔焊接支架的底部与台座基础墙上预埋的加载孔焊接支架连接件焊接，采用同样方法对其它的加载孔单元固定，保证相邻两个加载孔单元的相邻两列和相邻两排加载孔之间的间距与同一个加载孔单元中相邻两列加载孔之间的间距相同；第三步，在最外侧加载孔单元的外围设置外围模板，在各加载孔的底部设置下侧模板，其中下侧模板通过下侧模板下侧的支腿支撑，下侧模板与加载孔单元的加载孔的下侧加载孔端板接触；第四步，在下侧模板和外围模板围成的模腔中进行混凝土浇筑。

专利名称：一种新型高效换热装置专利类型：实用新型专利
发明人：陈志强,何宏舟
申请号：CN201020626899.5
申请日：20101126
公开号：CN202013126U
公开日：
20111019
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型高效换热装置，它主要由顶部冷凝面、底部受热面、锥形绝热面、中心冷凝管组成；所述的顶部冷凝面和底部受热面分别封盖在锥形绝热面的上端和下端，中心冷凝管穿置在锥形绝热面的中央且其两端分别连接在顶部冷凝面和底部受热面上。

由于本实用新型的底部受热面敷一层很薄的金属多孔层，使得工质蒸发时形成更多汽化核心以强化传热；中心冷凝管外表面的V形剖面的纵槽，不仅增加了冷凝面积，同时有利于冷凝液顺槽回流；顶部冷凝面布满尖锐的锯齿形翅片，不仅有效避免了膜状凝结，同时有利于冷凝液形成液珠滴落，故具有传热功率大、结构简单、成本低廉、可有效扩大换热面积、有效回收离散的局部热量等优点。

申请人：集美大学
地址：361021 福建省厦门市集美区银江路85号
国籍：CN
代理机构：厦门市新华专利商标代理有限公司
代理人：朱凌
更多信息请下载全文后查看。

专利展播张永明：一种逆向流筛板塔式内循环生物反应器2022年《中国给水排水》杂志社与珠海九通水务股份有限公司在总结往届“九通杯”专利评选活动经验的基础上，继续推出该项活动。

所有入围专利，都有机会在《中国给水排水》官方微信公众号进行展播，我们将持续推动水行业更多创新发明实现转化应用，发挥更好的效益。

专利名称：一种逆向流筛板塔式内循环生物反应器专利类型：发明专利专利权人：上海师范大学发明人：张永明曹利锋徐华张冰冰姜玲张雨婷杨超汤楹霞张伊宁专利号：ZL 2015 1 0510978.7授权时间：2017年03月08日01发明创新点本发明主要针对目前城市生活污水和部分工业废水处理方面亟待解决的深度脱氮问题，提供了一种全新的反应器及其生物脱氮技术，从而实现高效脱氮。

该反应器类似化工行业中筛板塔反应器，生物膜生长并附着于各层的筛板上，运行时利用水泵驱动污水在反应器内各层生物膜间往复折流，以强化传质，从而提高污水处理效率。

由于污水在反应器内以垂直方式向上或向下流动，亦称为“垂直折流式生物反应器”，英文表示为：Vertical Baffled Bioreactor (缩写为VBBR)。

本发明专利的创新点包括：①既可以制成缺(厌)氧VBBR，又可以制成好氧VBBR，以适应不同的水处理场合；②缺氧VBBR可以替代传统的反硝化生物滤池，用于城市生活污水的深度脱氮，且脱氮效率可以大大提高；③将缺(厌)氧VBBR与好氧VBBR串联耦合时，可以实现无污泥循环的A/O或A2/O的水处理工艺，提高污水脱氮效率20%以上，颠覆传统的A/O或A2/O水处理工艺。

02应用领域和范围根据有关报道，我国目前有许多城镇污水处理厂都因为总氮超标问题，需要进行技术改造，在此方面国内拥有上千亿的市场需求。

由于本发明所提供的新颖生物反应器可以实现城市生活污水或部分工业废水的深度脱氮，且运行操作简单易行，因此特别适合于城镇生活污水处理厂的技术改造。

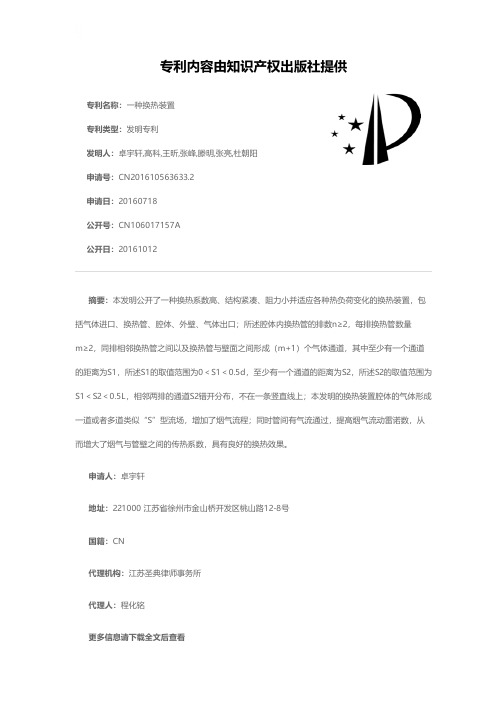

专利名称：一种换热装置
专利类型：发明专利
发明人：卓宇轩,高科,王昕,张峰,滕明,张亮,杜朝阳申请号：CN201610563633.2
申请日：20160718
公开号：CN106017157A
公开日：
20161012
专利内容由知识产权出版社提供
摘要：本发明公开了一种换热系数高、结构紧凑、阻力小并适应各种热负荷变化的换热装置，包括气体进口、换热管、腔体、外壁、气体出口；所述腔体内换热管的排数n≥2，每排换热管数量
m≥2，同排相邻换热管之间以及换热管与壁面之间形成（m+1）个气体通道，其中至少有一个通道的距离为S1，所述S1的取值范围为0＜S1＜0.5d，至少有一个通道的距离为S2，所述S2的取值范围为S1＜S2＜0.5L，相邻两排的通道S2错开分布，不在一条竖直线上；本发明的换热装置腔体的气体形成一道或者多道类似“S”型流场，增加了烟气流程；同时管间有气流通过，提高烟气流动雷诺数，从而增大了烟气与管壁之间的传热系数，具有良好的换热效果。

申请人：卓宇轩
地址：221000 江苏省徐州市金山桥开发区桃山路12-8号
国籍：CN
代理机构：江苏圣典律师事务所
代理人：程化铭
更多信息请下载全文后查看。

专利名称：一种流动化学反应装置专利类型：发明专利
发明人：姜和明,张欣豪,吴云东
申请号：CN201910482640.3申请日：20190604
公开号：CN110201614A
公开日：
20190906
专利内容由知识产权出版社提供
摘要：本发明属于有机合成技术领域，公开了一种流动化学反应装置，包括至少一个反应器，反应器上设有一个出样口和至少两个进样口；反应器内设置有密封的微管道，至少两个进样口通过微管道与出样口连通；每个进样口通过管道与一个注液装置连通，注液装置用于将样品注入反应器，还包括与反应器匹配的过程强化装置，过程强化装置给反应器施加所需的外部反应条件；本申请的装置，整个反应、检测过程均在密闭环境中进行，避免了有毒有害物质的泄露，同时避免了有爆炸风险的实验对操作人员的危害，提高了化学合成过程的安全性；另一方面以微流控芯片作为反应器的连续流动化学反应装置，实现了连续合成，减少了人工参与，缩短了反应时间，提高了生产效率。

申请人：北京大学深圳研究生院
地址：518055 广东省深圳市南山区西丽深圳大学城北大校区
国籍：CN
代理机构：深圳鼎合诚知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种反向重力环路热管及其换热装置
专利类型：发明专利
发明人：郭春生,年显勃,纪文睿,马玥,王兰文,马聚隆,欧阳宇恒,李雅倩,张瑞,马志腾,王铁信
申请号：CN201810096033.9
申请日：20180131
公开号：CN109341389A
公开日：
20190215
专利内容由知识产权出版社提供
摘要：本发明提供了一种反重力环路热管，所述热管包括蒸发端和冷凝端，所述蒸发端位于冷凝端上部，所述蒸发端一部分设置在流体上升段，在流体上升段的蒸发端包括第一管段，所述第一管段内填充毛细芯，所述第一管段的上部和下部分别连接上部连接件和下部连接件，第一管段通过上部连接件和下部连接件分别连接热管的第二管段和第三管段，第二管段和第三管段的管径小于第一管段；所述上部连接件从第一管段开始向上横截面积逐渐缩小至第二管段，所述下部连接件从第一管段开始向上横截面积逐渐缩小至第三管段；上部连接件和下部连接件填充了毛细芯。

本发明通过在上部连接件和下部连接件之间设置毛细芯，而且通过上部连接件和下部连接件的收缩结构，使得液体更容易进入毛细芯中，然后逐渐扩散到整个毛细芯，提高毛细芯的整体吸力，提高换热效果。

申请人：山东大学苏州研究院
地址：215000 江苏省苏州市林泉街377号公共学院5号楼704室
国籍：CN
代理机构：青岛清泰联信知识产权代理有限公司
代理人：高洋
更多信息请下载全文后查看。

专利名称：一种对流换热装置
专利类型：实用新型专利
发明人：孙强,胡东彪,赵成军,拜伦·詹姆斯·斯图尔特申请号：CN201621142071.6
申请日：20161020
公开号：CN206204368U
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本实用新型涉及金属回火技术领域，尤其涉及一种对流换热装置。

本实用新型公开一种对流换热装置，应用于回火炉，包括水平安装在回火炉外部的电机，电机的输出端连接有镍铬铁合金制作的连接轴，连接轴另一端连接有叶轮，回火炉内固定有第一外罩和第二外罩，叶轮设置在第一外罩与第二外罩之间。

本实用新型采用由镍铬铁600合金制作的连接轴，可以使得较长的连接轴具有较好的强度，保证水平设置的电机位于回火炉之外，从而在选用电机的时候就不用选取水冷电机，普通电机就能够满足本对流换热装置的需求。

申请人：北京华海中谊节能科技股份有限公司
地址：102600 北京市大兴区黄村镇磁各庄南六环路立交桥南200米(中轴路东侧)
国籍：CN
代理机构：北京品源专利代理有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910141191.6(22)申请日 2019.02.26(71)申请人 徐志良地址 215699 江苏省苏州市张家港市杨舍镇塘市花苑11幢206室徐志良(72)发明人 徐志良　(74)专利代理机构 无锡中瑞知识产权代理有限公司 32259代理人 陆平(51)Int.Cl.F28F 1/42(2006.01)(54)发明名称一种换热管及其制作方法(57)摘要本发明涉及到一种换热管及其制作方法，其中换热管包括管本体，所述管本体的内壁上设置有大量内鳍片，管本体的外壁上设置有大量的外鳍片；换热管的制作方法包括a、将板材裁切成平行四边形；b、分别对板材相对的两边进行折边，其中一边为内折边，另一边为外折边；使板材的截面成“Z ”形；c、对外折边进行剪切，使外折边成流苏状；d、对内折边进行剪切，将内折边剪切成多个梯形；e、将板材成螺旋状卷圆成管，将内折边卷在管内；f、在进行步骤d的同时对卷圆后的板材进行焊接。

由于在管本体内部也设置了内鳍片，使得管本体内部的热交换面积得到大幅提升，配合管本体外部的外鳍片，大大提高了管内、管外物质的热交换效率。

权利要求书1页 说明书5页 附图2页CN 109945724 A 2019.06.28C N 109945724A权　利　要　求　书1/1页CN 109945724 A1.一种换热管，包括管本体(1)，其特征在于，所述管本体(1)的内壁上设置有大量内鳍片(2)。

2.根据权利要求1所述的换热管，其特征在于，管本体(1)内壁上的内鳍片(2)成螺旋形排列。

3.根据权利要求2所述的换热管，其特征在于，所述内鳍片(2)依次紧密抵接形成一条连续的螺旋片。

4.根据权利要求1～3任一所述的换热管，其特征在于，管本体(1)的外壁上设置有大量的外鳍片(3)。

5.根据权利要求4所述的换热管，其特征在于，管本体(1)外壁上的外鳍片(3)成螺旋形排列。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920667347.X(22)申请日 2019.05.10(73)专利权人 河南科润德机械有限公司地址 454350 河南省焦作市修武县产业集聚区武源路北侧(72)发明人 李全新　张建中　王伟伟　(74)专利代理机构 焦作市科彤知识产权代理事务所(普通合伙) 41133代理人 杨明环(51)Int.Cl.F28C 3/14(2006.01)(54)实用新型名称一种逆流式物料冷却装置(57)摘要本实用新型公开了一种逆流式物料冷却装置，包括八角壳体、进料口、下料口、抽风口和支撑架。

所述八角壳体内设有多层折流孔板，所述折流孔板上下依次交错倾斜排列，每层折流孔板的上端为接料端、下端为出料端；相邻折流孔板中的上层折流孔板的出料端位于下层折流孔板的接料端上方，最上层折流孔板的接料端位于进料口的下方；所述折流孔板的出料端侧壁与八角壳体侧壁间形成物料通道，所述折流孔板的其余侧壁与八角壳体侧壁紧密相连。

由于折流孔板的设置，物料在该装置内冷却不易堆积结块，不堵塞物料通道，提高物料的处理量。

权利要求书1页 说明书2页 附图2页CN 209945065 U 2020.01.14C N 209945065U权　利　要　求　书1/1页CN 209945065 U1.一种逆流式物料冷却装置，包括八角壳体（5）、进料口（4）、下料口（6）、抽风口（3）和支撑架（7），其特征在于：所述八角壳体（5）内设有多层折流孔板（8），所述折流孔板（8）上下依次交错倾斜排列，每层折流孔板（8）的上端（9）为接料端、下端（10）为出料端；相邻折流孔板（8）中的上层折流孔板（8）的出料端位于下层折流孔板（8）的接料端上方，最上层折流孔板（8）的接料端位于进料口（4）的下方；所述折流孔板（8）的出料端侧壁与八角壳体（5）侧壁间形成物料通道，所述折流孔板（8）的其余侧壁与八角壳体（5）侧壁紧密相连。
