碳化硅

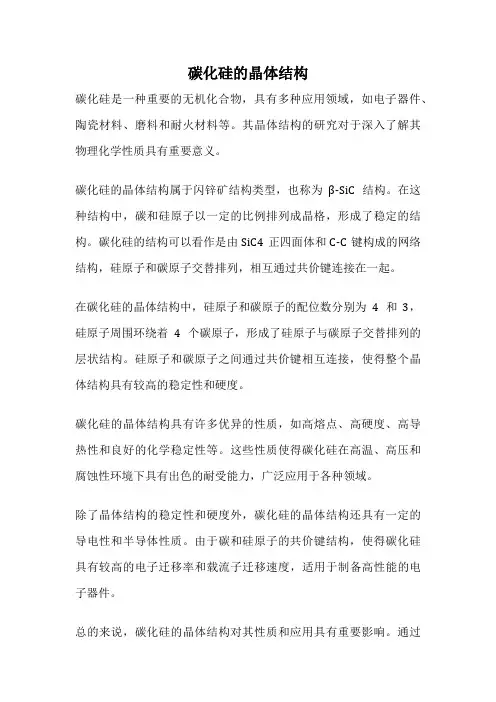

碳化硅的晶体结构
碳化硅是一种重要的无机化合物，具有多种应用领域，如电子器件、陶瓷材料、磨料和耐火材料等。

其晶体结构的研究对于深入了解其物理化学性质具有重要意义。

碳化硅的晶体结构属于闪锌矿结构类型，也称为β-SiC结构。

在这种结构中，碳和硅原子以一定的比例排列成晶格，形成了稳定的结构。

碳化硅的结构可以看作是由SiC4正四面体和C-C键构成的网络结构，硅原子和碳原子交替排列，相互通过共价键连接在一起。

在碳化硅的晶体结构中，硅原子和碳原子的配位数分别为4和3，硅原子周围环绕着4个碳原子，形成了硅原子与碳原子交替排列的层状结构。

硅原子和碳原子之间通过共价键相互连接，使得整个晶体结构具有较高的稳定性和硬度。

碳化硅的晶体结构具有许多优异的性质，如高熔点、高硬度、高导热性和良好的化学稳定性等。

这些性质使得碳化硅在高温、高压和腐蚀性环境下具有出色的耐受能力，广泛应用于各种领域。

除了晶体结构的稳定性和硬度外，碳化硅的晶体结构还具有一定的导电性和半导体性质。

由于碳和硅原子的共价键结构，使得碳化硅具有较高的电子迁移率和载流子迁移速度，适用于制备高性能的电子器件。

总的来说，碳化硅的晶体结构对其性质和应用具有重要影响。

通过
深入研究碳化硅的晶体结构，可以更好地了解其物理化学性质，拓展其在各个领域的应用潜力。

希望随着科学技术的不断发展，碳化硅的晶体结构研究能够取得更多的突破，为碳化硅材料的应用带来更多的创新和进步。

碳化硅结构式
摘要：
1.碳化硅的概述
2.碳化硅的结构式
3.碳化硅的性质与应用
正文：
1.碳化硅的概述
碳化硅（SiC）是一种无机非金属材料，由硅（Si）和碳（C）两种元素组成，具有原子晶体结构。

碳化硅具有很高的熔点、热稳定性、化学稳定性、硬度和热导率等优点，因此在工业领域具有广泛的应用。

2.碳化硅的结构式
碳化硅的结构式为SiC，它是一种空间网状结构，每个碳原子与四个硅原子形成共价键，每个硅原子与四个碳原子形成共价键。

碳化硅晶体中，硅原子构成六角形平面，碳原子位于六角形平面的中心。

多个这样的六角形平面相互连接，形成碳化硅晶体。

3.碳化硅的性质与应用
碳化硅具有以下优良性质：
（1）高熔点：碳化硅的熔点约为2700 摄氏度，在高温环境下具有较好的稳定性。

（2）高硬度：碳化硅的硬度很高，其硬度仅次于金刚石。

（3）高热导率：碳化硅的热导率较高，具有良好的热传导性能。

（4）高化学稳定性：碳化硅具有较好的化学稳定性，不易与酸、碱等化学物质发生反应。

基于以上优良性质，碳化硅在工业领域具有广泛的应用，如：
（1）作为耐火材料：碳化硅的高熔点和高热稳定性使其成为理想的耐火材料。

（2）作为磨料：碳化硅的高硬度使其成为优良的磨料，可用于砂轮、砂纸等研磨材料。

（3）作为半导体材料：碳化硅具有宽禁带、高热导率等优点，被认为是有潜力的半导体材料。

（4）作为光学材料：碳化硅具有良好的光学性能，可作为光学元件和高温光学窗口等。

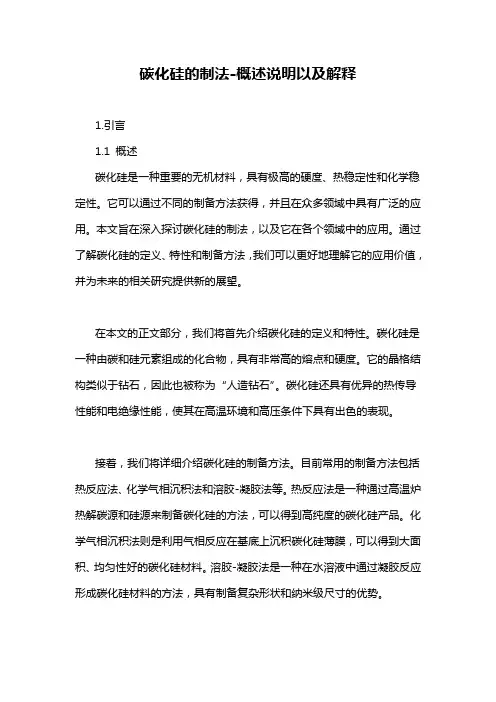

碳化硅的制法-概述说明以及解释1.引言1.1 概述碳化硅是一种重要的无机材料，具有极高的硬度、热稳定性和化学稳定性。

它可以通过不同的制备方法获得，并且在众多领域中具有广泛的应用。

本文旨在深入探讨碳化硅的制法，以及它在各个领域中的应用。

通过了解碳化硅的定义、特性和制备方法，我们可以更好地理解它的应用价值，并为未来的相关研究提供新的展望。

在本文的正文部分，我们将首先介绍碳化硅的定义和特性。

碳化硅是一种由碳和硅元素组成的化合物，具有非常高的熔点和硬度。

它的晶格结构类似于钻石，因此也被称为“人造钻石”。

碳化硅还具有优异的热传导性能和电绝缘性能，使其在高温环境和高压条件下具有出色的表现。

接着，我们将详细介绍碳化硅的制备方法。

目前常用的制备方法包括热反应法、化学气相沉积法和溶胶-凝胶法等。

热反应法是一种通过高温炉热解碳源和硅源来制备碳化硅的方法，可以得到高纯度的碳化硅产品。

化学气相沉积法则是利用气相反应在基底上沉积碳化硅薄膜，可以得到大面积、均匀性好的碳化硅材料。

溶胶-凝胶法是一种在水溶液中通过凝胶反应形成碳化硅材料的方法，具有制备复杂形状和纳米级尺寸的优势。

最后，我们将探讨碳化硅在各个领域中的应用。

碳化硅因其优异的性能，在化工、电子、光电子、陶瓷等行业得到了广泛的应用。

例如，在化工行业中，碳化硅可以用作催化剂载体；在电子行业中，它可以作为半导体材料用于制作功率器件；在光电子行业中，碳化硅可以用于制作高亮度LED等。

综上所述，本文将全面介绍碳化硅的制法和应用领域。

通过深入了解碳化硅的定义、特性和制备方法，我们可以更好地理解碳化硅的应用潜力，并展望未来的研究方向。

1.2 文章结构文章结构部分的内容应该是对整篇文章的结构和内容进行介绍和概括。

可以参考以下内容进行编写：文章结构提供了读者对整篇文章的组织和内容一览的概述。

本文主要分为引言、正文和结论三个部分。

首先，在引言部分，我们将概述碳化硅的制法的背景和意义，阐述文章的目的和意图。

一、概述碳化硅是一种重要的非金属材料，具有高硬度、高热导率、耐高温、耐腐蚀等优异特性，广泛应用于陶瓷、电子元件、光学玻璃等行业。

然而，碳化硅材料在应用过程中也存在一些问题，如易受氧化、断裂等，严重影响了其性能和使用寿命。

本文将着重探讨碳化硅材料存在的问题以及解决方法。

二、碳化硅材料存在的问题1. 氧化问题由于碳化硅的表面易与氧气发生反应，在高温下容易氧化，使其性能下降，降低了材料的稳定性和耐磨性。

2. 断裂问题碳化硅材料具有高硬度和脆性，容易在受力时产生裂纹和断裂现象，影响了其使用寿命和可靠性。

3. 热应力问题碳化硅具有较高的热导率，其在高温下受热膨胀显著，容易产生热应力，导致材料变形、开裂等问题。

4. 加工难题碳化硅材料具有高硬度和脆性，难以加工成复杂形状，制约了其在一些领域的应用。

三、碳化硅材料存在问题的解决方法1. 防氧化处理对碳化硅材料进行表面涂层处理，采用氧化物或金属薄膜覆盖，防止氧气和水汽的进入，减少材料的氧化速率。

2. 强化设计采用有机合金、纤维增强等方法对碳化硅材料进行强化设计，改善材料的断裂韧性和抗裂性能，降低断裂风险。

3. 热处理技术通过合理的热处理工艺，降低碳化硅材料的内应力，减小热应力对材料的影响，避免热膨胀引起的开裂问题。

4. 先进加工技术应用先进的加工工艺和设备，如激光加工、超声波加工等，实现对碳化硅材料的高精度加工，提高加工质量和效率。

四、结论通过以上分析可见，碳化硅材料在实际应用中存在一些问题，但通过防氧化处理、强化设计、热处理技术和先进加工技术等方法，这些问题是可以得到一定程度的解决和改善的。

相信随着科学技术的不断发展进步，碳化硅材料将会得到更广泛的应用和推广。

五、防氧化处理的深入探讨碳化硅材料容易受到氧化的影响，因此防氧化处理是解决其存在问题的重要方法之一。

对碳化硅材料进行表面涂层处理是目前常用的防氧化方法之一。

在这方面，金属薄膜覆盖和氧化物覆盖是两种比较常见的应用方式。

碳化硅的性能及定义天然的碳化硅很少，工业上使用的为人工合成原料，俗称金刚砂，是一种典型的共价键结合的化合物。

碳化硅是耐火材料领域中最常用的非氧化物耐火原料之一。

（1）碳化硅的性质碳化硅主要有两种结晶形态：b-SiC和a-SiC。

b-SiC为面心立方闪锌矿型结构，晶格常数a=0.4359nm。

a-SiC是SiC的高温型结构，属六方晶系，它存在着许多变体。

碳化硅的折射率非常高，在普通光线下为2.6767~2.6480.各种晶型的碳化硅的密度接近，a-SiC一般为3.217g/cm3，b-SiC为3.215g/cm3.纯碳化硅是无色透明的，工业SiC由于含有游离Fe、Si、C等杂质而成浅绿色或黑色。

绿碳化硅和黑碳化硅的硬度在常温和高温下基本相同。

SiC热膨胀系数不大，在25~1400℃平均热膨胀系数为4.5×10-6/℃。

碳化硅具有很高的热导率，500℃时为64.4W/ (m·K)。

常温下SiC是一种半导体。

碳化硅的基本性质列于下表。

碳化硅具有耐高温、耐磨、抗冲刷、耐腐蚀和质量轻的特点。

碳化硅在高温下的氧化是其损害的主要原因。

（2）碳化硅的合成①碳化硅的冶炼方法合成碳化硅所用的原料主要是以SiO为主要成分的脉石2英或石英砂与以C为主要成分的石油焦，低档次的碳化硅可用地灰分的无烟煤为原料。

辅助原料为木屑和食盐。

含量尽可能高，杂碳化硅有黑、绿两种。

冶炼绿碳化硅时要求硅质原料中SiO2可稍低些。

对石油焦的要质含量尽量低。

生产黑碳化硅时，硅质原料中的SiO2求是固定碳含量尽可能高，灰分含量小于1.2%，挥发分小于12.0%，石油焦的粒度通常在2mm或1.5mm以下。

木屑用于调整炉料的透气性能，通常的加入量为3% ~5%（体积）。

食盐仅在冶炼绿碳化硅时使用。

硅质原料与石油焦在2000~2500℃的电阻炉内通过以下反应生成碳化硅：+3C→SiC+2CO↑-526.09KjSiO2CO通过炉料排出。

碳化硅分类
碳化硅是一种无机非金属材料，与钢铁、铜铝等传统金属材料相比，具有较高的硬度、强度、热稳定性和抗腐蚀性，因此在各个领域被广泛应用。

碳化硅根据其不同的制备工艺和应用领域，可以分为以下几种：
一、耐火材料
碳化硅具有极高的热稳定性和抗腐蚀性，因此被用于生产耐火材料，用于制作高温窑炉、炉底板、炉衬、炉门等。

在铝电解槽中，碳化硅底板还可以用来支撑阳极和铝盆，具有很好的抗渣性能，延长了电解槽的寿命。

二、研磨材料
碳化硅具有硬度和磨耗性能，被广泛用于制造研磨材料。

它可以被用于研磨钢铁、铜金属、玻璃等硬质材料。

三、光伏材料
碳化硅作为太阳能电池子孔材料应用于新能源光伏。

由于碳化硅
具有光伏光谱范围内的宽能隙，可实现更高的光电转换效率。

碳化硅
的低光损失，使得光伏电池可以更有效地吸收光线。

四、半导体材料
碳化硅作为半导体材料，与石墨、金刚石齐名。

在制造电子设备、LED光源等领域广泛应用。

硅晶管和金属氧化物半导体场效应管（MOSFET）是电子器件领域的两个主要应用领域。

总之，碳化硅是一种非常优秀的材料，其性能稳定性高、耐腐蚀、热稳定性好，因此在制造行业的广泛应用，成为了未来制造行业的发
展方向。

碳化硅用途
碳化硅（SiC），也被称为“金刚石”，是一种无机高熔点半导体材料，具有优异的电性能和物理性能。

碳化硅用途广泛，可以应用于航空航天、军工、汽车、医疗等行业。

1. 电子器件：碳化硅在微电子技术中有着重要的地位，可以用于制造太阳能电池、数字集成电路、光电子器件、半导体功率装置等；
2. 功率电子器件：由于碳化硅具有良好的热稳定性、耐热性和耐高压性，因此常用于制造晶闸管、可控硅、可控晶体管、IGBT等功率电子器件；
3. 电磁兼容：碳化硅具有良好的电磁兼容，可用于制作电磁屏蔽件，如电磁屏蔽壳、电磁屏蔽带和电磁屏蔽网；
4. 军工用途：可以用于制造导弹发射控制系统、火控系统和辐射护盾等军事用途；
5. 光学仪器：碳化硅可用于制造望远镜、显微镜、TEM/SEM和X射线等光学仪器；
6. 医疗用途：可用于制作医疗仪器，如医疗放射源、医疗影像设备、医疗手术仪器等；
7. 其他：碳化硅还可用于制作太阳能集热器、高温气体燃烧器等。

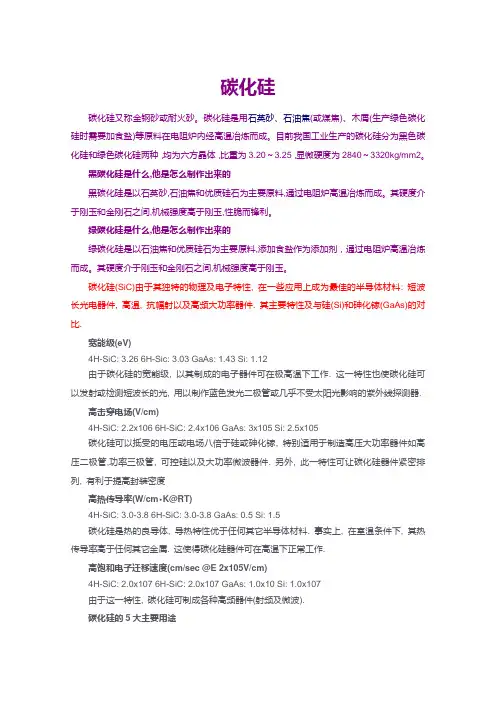

碳化硅碳化硅又称金钢砂或耐火砂。

碳化硅是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料在电阻炉内经高温冶炼而成。

目前我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重为3.20～3.25，显微硬度为2840～3320kg/mm2。

黑碳化硅是什么,他是怎么制作出来的黑碳化硅是以石英砂,石油焦和优质硅石为主要原料,通过电阻炉高温冶炼而成。

其硬度介于刚玉和金刚石之间,机械强度高于刚玉,性脆而锋利。

绿碳化硅是什么,他是怎么制作出来的绿碳化硅是以石油焦和优质硅石为主要原料,添加食盐作为添加剂，通过电阻炉高温冶炼而成。

其硬度介于刚玉和金刚石之间,机械强度高于刚玉。

碳化硅(SiC)由于其独特的物理及电子特性, 在一些应用上成为最佳的半导体材料: 短波长光电器件, 高温, 抗幅射以及高频大功率器件. 其主要特性及与硅(Si)和砷化镓(GaAs)的对比.宽能级(eV)4H-SiC: 3.26 6H-Sic: 3.03 GaAs: 1.43 Si: 1.12由于碳化硅的宽能级, 以其制成的电子器件可在极高温下工作. 这一特性也使碳化硅可以发射或检测短波长的光, 用以制作蓝色发光二极管或几乎不受太阳光影响的紫外线探测器.高击穿电场(V/cm)4H-SiC: 2.2x106 6H-SiC: 2.4x106 GaAs: 3x105 Si: 2.5x105碳化硅可以抵受的电压或电场八倍于硅或砷化镓, 特别适用于制造高压大功率器件如高压二极管,功率三极管, 可控硅以及大功率微波器件. 另外, 此一特性可让碳化硅器件紧密排列, 有利于提高封装密度高热传导率(W/cm‧K@RT)4H-SiC: 3.0-3.8 6H-SiC: 3.0-3.8 GaAs: 0.5 Si: 1.5碳化硅是热的良导体, 导热特性优于任何其它半导体材料. 事实上, 在室温条件下, 其热传导率高于任何其它金属. 这使得碳化硅器件可在高温下正常工作.高饱和电子迁移速度(cm/sec @E 2x105V/cm)4H-SiC: 2.0x107 6H-SiC: 2.0x107 GaAs: 1.0x10 Si: 1.0x107由于这一特性, 碳化硅可制成各种高频器件(射频及微波).碳化硅的5大主要用途1､有色金属冶炼工业的应用利用碳化硅具有耐高温,强度大,导热性能良好,抗冲击,作高温间接加热材料,如坚罐蒸馏炉｡精馏炉塔盘,铝电解槽,铜熔化炉内衬,锌粉炉用弧型板,热电偶保护管等｡2､钢铁行业方面的应用利用碳化硅的耐腐蚀｡抗热冲击耐磨损｡导热好的特点,用于大型高炉内衬提高了使用寿命。

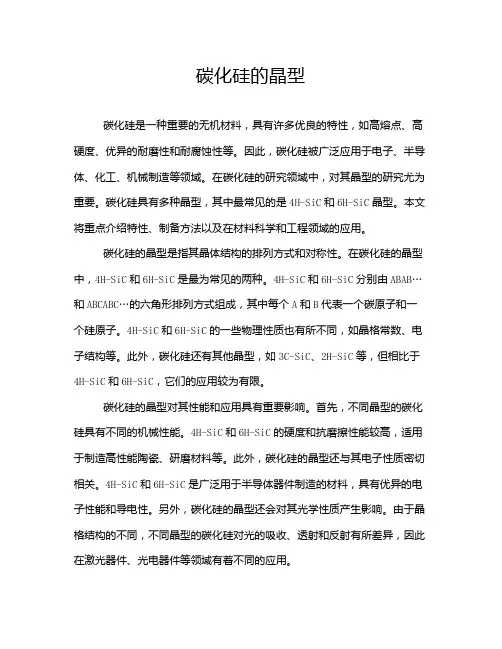

碳化硅的晶型碳化硅是一种重要的无机材料，具有许多优良的特性，如高熔点、高硬度、优异的耐磨性和耐腐蚀性等。

因此，碳化硅被广泛应用于电子、半导体、化工、机械制造等领域。

在碳化硅的研究领域中，对其晶型的研究尤为重要。

碳化硅具有多种晶型，其中最常见的是4H-SiC和6H-SiC晶型。

本文将重点介绍特性、制备方法以及在材料科学和工程领域的应用。

碳化硅的晶型是指其晶体结构的排列方式和对称性。

在碳化硅的晶型中，4H-SiC和6H-SiC是最为常见的两种。

4H-SiC和6H-SiC分别由ABAB…和ABCABC…的六角形排列方式组成，其中每个A和B代表一个碳原子和一个硅原子。

4H-SiC和6H-SiC的一些物理性质也有所不同，如晶格常数、电子结构等。

此外，碳化硅还有其他晶型，如3C-SiC、2H-SiC等，但相比于4H-SiC和6H-SiC，它们的应用较为有限。

碳化硅的晶型对其性能和应用具有重要影响。

首先，不同晶型的碳化硅具有不同的机械性能。

4H-SiC和6H-SiC的硬度和抗磨擦性能较高，适用于制造高性能陶瓷、研磨材料等。

此外，碳化硅的晶型还与其电子性质密切相关。

4H-SiC和6H-SiC是广泛用于半导体器件制造的材料，具有优异的电子性能和导电性。

另外，碳化硅的晶型还会对其光学性质产生影响。

由于晶格结构的不同，不同晶型的碳化硅对光的吸收、透射和反射有所差异，因此在激光器件、光电器件等领域有着不同的应用。

碳化硅的晶型还对其制备和加工过程有重要影响。

不同晶型的碳化硅在制备过程中需要采用不同的方法和工艺。

4H-SiC和6H-SiC通常通过热压烧结、化学气相沉积等方法来制备。

在这些工艺中，晶体生长的取向和形态会直接影响最终产品的性能。

因此，对碳化硅的晶型有深入了解是制备高质量碳化硅材料的关键。

在碳化硅的应用领域中，对其晶型的研究也发挥着重要作用。

4H-SiC 和6H-SiC作为半导体材料被广泛应用于功率器件、射频器件等领域。

碳化硅的生产工艺一、碳化硅的概述碳化硅是一种非金属材料，具有优异的耐高温、耐腐蚀、耐磨损等性能，广泛应用于电子、机械、冶金等领域。

其生产工艺主要包括原料处理、烧结成型、后处理等环节。

二、原料处理1. 原材料选择碳化硅的主要原料为石墨和二氧化硅，其中石墨应选用高纯度的天然石墨或人工石墨，二氧化硅应选用高纯度的石英粉。

2. 原材料混合将经过筛分和清洗后的石墨和二氧化硅按一定比例混合均匀，并加入适量的助剂，如粘结剂、增塑剂等。

三、烧结成型1. 热压成型将混合后的原材料放入模具中，在高温高压下进行加压成型。

通常采用真空或惰性气体保护下进行。

2. 真空热压成型将混合后的原材料放入真空下的模具中，在高温高压下进行加压成型。

由于真空环境下气体分子极少，因此可避免气体与原材料反应，可得到更高的纯度。

3. 热等静压成型将混合后的原材料放入模具中，在高温下进行等静压成型。

该方法适用于大尺寸、复杂形状的碳化硅制品。

四、后处理1. 精密加工将烧结后的碳化硅制品进行精密加工，如车削、磨削、抛光等，以获得精确尺寸和表面质量。

2. 氧化处理将碳化硅制品置于氧化炉中，在高温下进行氧化处理。

该过程能够使碳化硅表面形成一层致密的二氧化硅保护层，提高其耐蚀性和耐磨性。

3. 表面涂层在碳化硅制品表面涂覆一层陶瓷或金属涂层，以改善其抗氧化性和耐蚀性。

五、总结以上是碳化硅生产工艺的主要环节。

在实际生产中，还需根据不同产品要求进行具体调整和优化。

通过不断的技术革新和工艺改进，碳化硅制品的性能和质量将得到不断提升，为各行业的发展做出更大的贡献。
