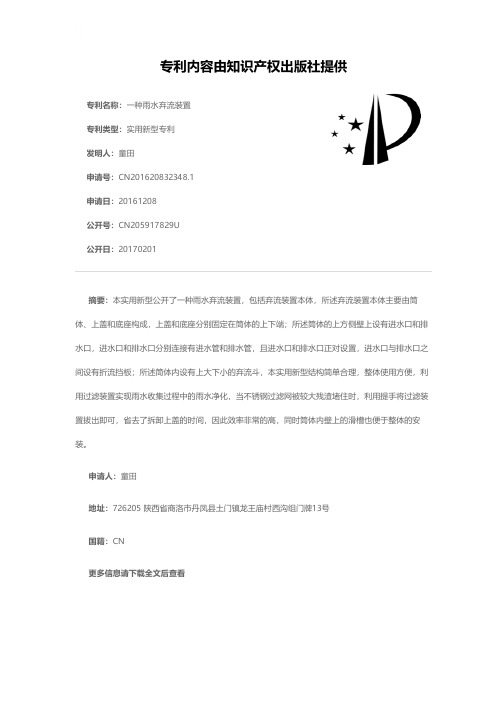

一种雨水弃流装置[实用新型专利]

一种雨水弃流装置[实用新型专利]

专利名称：一种雨水弃流装置专利类型：实用新型专利
发明人：童田
申请号：CN201620832348.1申请日：20161208
公开号：CN205917829U
公开日：
20170201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种雨水弃流装置，包括弃流装置本体，所述弃流装置本体主要由筒体、上盖和底座构成，上盖和底座分别固定在筒体的上下端；所述筒体的上方侧壁上设有进水口和排水口，进水口和排水口分别连接有进水管和排水管，且进水口和排水口正对设置，进水口与排水口之间设有折流挡板；所述筒体内设有上大下小的弃流斗，本实用新型结构简单合理，整体使用方便，利用过滤装置实现雨水收集过程中的雨水净化，当不锈钢过滤网被较大残渣堵住时，利用提手将过滤装置拔出即可，省去了拆卸上盖的时间，因此效率非常的高，同时筒体内壁上的滑槽也便于整体的安装。

申请人：童田
地址：726205 陕西省商洛市丹凤县土门镇龙王庙村西沟组门牌13号
国籍：CN
更多信息请下载全文后查看。

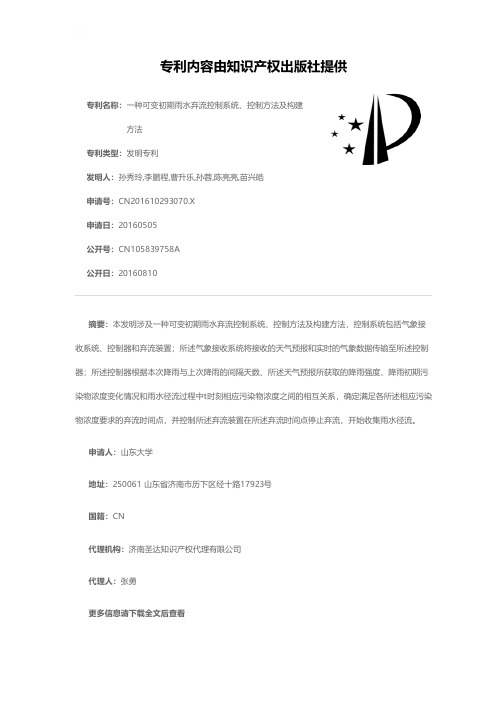

一种可变初期雨水弃流控制系统、控制方法及构建方法[发明专利]

一种可变初期雨水弃流控制系统、控制方法及构建方法[发明专利]

专利名称：一种可变初期雨水弃流控制系统、控制方法及构建方法
专利类型：发明专利
发明人：孙秀玲,李鹏程,曹升乐,孙蓉,陈亮亮,苗兴皓
申请号：CN201610293070.X
申请日：20160505
公开号：CN105839758A
公开日：
20160810
专利内容由知识产权出版社提供
摘要：本发明涉及一种可变初期雨水弃流控制系统、控制方法及构建方法，控制系统包括气象接收系统、控制器和弃流装置；所述气象接收系统将接收的天气预报和实时的气象数据传输至所述控制器；所述控制器根据本次降雨与上次降雨的间隔天数、所述天气预报所获取的降雨强度、降雨初期污染物浓度变化情况和雨水径流过程中t时刻相应污染物浓度之间的相互关系，确定满足各所述相应污染物浓度要求的弃流时间点，并控制所述弃流装置在所述弃流时间点停止弃流，开始收集雨水径流。

申请人：山东大学
地址：250061 山东省济南市历下区经十路17923号
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：张勇
更多信息请下载全文后查看。

一种雨水综合利用系统[发明专利]

一种雨水综合利用系统[发明专利]

专利名称：一种雨水综合利用系统
专利类型：发明专利
发明人：雷斌,陈博能,缪绪翔,徐伟杰,丘子宁申请号：CN201811611228.9
申请日：20181227
公开号：CN109537675A
公开日：
20190329
专利内容由知识产权出版社提供
摘要：本发明涉及雨水利用领域，尤其涉及一种雨水综合利用系统。

包括房屋屋顶、雨水收集槽、压力流雨水斗、雨水发电机，所述雨水收集槽为上部开口的槽体结构且其槽体设置在所述房屋屋顶上端，所述雨水收集槽底部设置有与之连通的压力流雨水斗，所述压力流雨水斗下端连接有主体呈“L”形的过水管，所述过水管一侧设置有发电槽且所述发电槽与之连通，所述发电槽内雨水发电机，所述雨水发电机的发电轮一侧设置在过水管管道内，所述过水管下端部连接有蓄水池。

与现有技术对比，本发明能够将屋面雨水回收、雨水发电、雨水净化，有效的减少了雨水的污染，保护水体环境。

申请人：南昌大学
地址：330000 江西省南昌市东湖区红谷滩新区学府大道999号
国籍：CN
代理机构：南昌青远专利代理事务所(普通合伙)
代理人：张以标
更多信息请下载全文后查看。

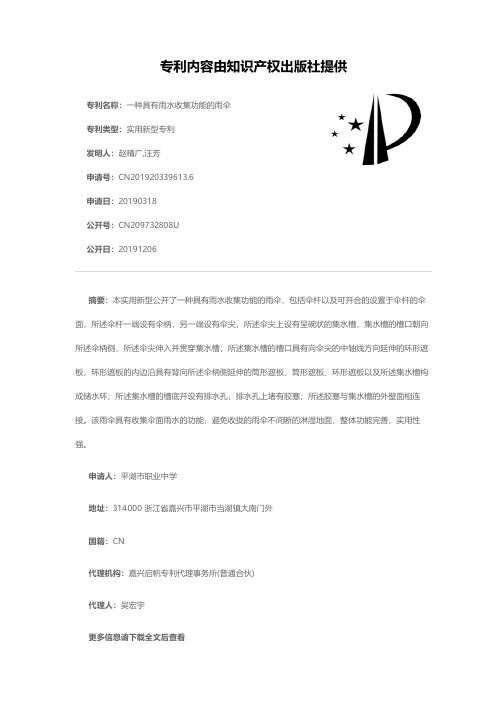

一种具有雨水收集功能的雨伞[实用新型专利]

一种具有雨水收集功能的雨伞[实用新型专利]

专利名称：一种具有雨水收集功能的雨伞专利类型：实用新型专利
发明人：赵精广,汪芳
申请号：CN201920339613.6
申请日：20190318
公开号：CN209732808U
公开日：
20191206
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有雨水收集功能的雨伞，包括伞杆以及可开合的设置于伞杆的伞面，所述伞杆一端设有伞柄，另一端设有伞尖，所述伞尖上设有呈碗状的集水槽，集水槽的槽口朝向所述伞柄侧，所述伞尖伸入并贯穿集水槽；所述集水槽的槽口具有向伞尖的中轴线方向延伸的环形遮板，环形遮板的内边沿具有背向所述伞柄侧延伸的筒形遮板，筒形遮板、环形遮板以及所述集水槽构成储水环；所述集水槽的槽底开设有排水孔，排水孔上堵有胶塞；所述胶塞与集水槽的外壁面相连接。

该雨伞具有收集伞面雨水的功能，避免收拢的雨伞不间断的淋湿地面，整体功能完善，实用性强。

申请人：平湖市职业中学
地址：314000 浙江省嘉兴市平湖市当湖镇大南门外
国籍：CN
代理机构：嘉兴启帆专利代理事务所(普通合伙)
代理人：吴宏宇
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转盘(3-5)的内环面设置有内齿圈，转盘(3-5)的上端面外侧设置有环形凹台(3-5-1) ； 转盘(3-5)的上端面于环形凹台(3-5-1)内侧的部分周向上均匀设置有若干个滚动机构(37) ；所述固定环(3-1)的下端面外侧设置有与环形凹台(3-5-1)相适配的环形凸台，并通过 环形凸台 与环形凹台 (3-5-1)的 定位配合设置在转盘 (3-5)的上部 ，固定环 (3-1) 下端面在 环形凸台内侧的部分与转盘(3-5)上端面在环形凹台(3-5-1)内侧的部分通过滚动机构(37)连接 ；所述滚动机构(3-7)包括滚珠座 (3-7-1) 、滚珠 (3-7-2) 和注油嘴 (3-7-7) ，所述滚珠 座(3-7-1)的上部开设有半球形的转动凹槽，滚珠座(3-7-1)的下端固定连接有环形连接部
所述集水装置包括支撑柱(2)、集水机构(7)和环形的集水管(5) ；所述支撑柱(2)为中 空管状结构 ，其上端封闭 ，其下端固定连接在蓄水壳体 (4-2)的上端中心 ，且与主进水管路 (4-4)的进水端连通；
所述集水机构 (7) 包括呈倒置的 锥台型且具有内部空腔的集水缸 (7-3) 、套设在集水缸 (7-3) 上端外侧的弹性雨布 (7-1) 、均匀分布在集水缸 (7-3) 外侧的 多个雨布收放杆 (7-2) 、 均匀分布在集水缸 (7-3)内腔中的多个多孔固定柱(7-4) ；所述集水缸 (7-3)的上端开口 ，其 下端固定套装在支撑柱(2)的上部外侧，集水缸(7-3)与支撑柱(2)之间密封连接，多个多孔 固定柱(7-4)均匀地分布在支撑柱(2)的外侧，多孔固定柱(7-4)为空心管状结构，且其表面 遍布有与其内腔连通的透水孔，多孔固定柱(7-4)的上端通过连杆与集水缸(7-3)的内侧壁 固定连接，多孔固定柱(7-4)的下端固定连接在支撑柱(2)的外部，并且多孔固定柱(7-4)的 内腔与支撑柱(2)的内腔相互连通；多个雨布收放杆(7-2)的一端均与集水缸(7-3)的上端 连接，另一端均与弹性雨布(7-1)的外环面连接；雨布收放杆(7-2)外高里低倾斜地设置，且 为伸缩杆；所述弹性雨布(7-1)的内环面与集水缸(7-3)的上开口端密封连接；
( 19 )中(21)申请号 201910059325 .X
(22)申请日 2019 .01 .22
(71)申请人 徐州工程学院 地址 221000 江苏省徐州市泉山区南三环 路1 8号 徐 州工程学院 大 学 科 技园（徐
州市2·5产业园）
(72)发明人 梁峙 梁骁 徐旭 张明胜 肖扬
所述除虫装置包括位于集水机构(7)下部的除虫电网(3) ；除虫电网(3)套设在支撑柱 (2)的下部外侧；
所述除 虫电 网 (3) 包括固定环 (3-1) 、转盘 (3-5) 、环形的 底托 (3-3) 、通电 网面 (3-4) 和 驱动电 机(3-2) ；所述转盘(3-5) 和底托 (3-3)分别连接在通电网面 (3-4)的上开口端和下开 口端；
所述蓄水箱(4)包括蓄水箱壳体(4-2)和主进水管路(4-4) ，所述蓄水箱壳体(4-2)内部 由隔板隔出一个主 用蓄水空间 和两个备 用蓄水空间 ，蓄水箱壳体 (4-2) 上连接有三个辅进 水管路(4-1)、一个主出水管路(4-3)和两个辅出水管路；三个辅进水管路(4-1)分别与一个 主 用蓄水空间的 上端和两个备 用蓄水空间的 上端连通 ，主出水管路 (4-3) 与主 用蓄水空间 的下端连通，两个辅出水管路分别和两个备用蓄水空间的下端连通；主出水管路(4-3)上设 置有电磁阀A，辅出水管路上设置有电磁阀B；所述主进水管路(4-4)的出水端通过转换接头 与三个辅进水管路(4-1)连接；
( 57 )摘要 一种伞型智能控制雨水弃流系统 ，蓄水箱的
上部设置有空心的支撑柱，支撑柱的下部连接有 集水管和集水装置，集水缸上端开口 ，其下端固 定套装在支撑柱的上部外侧，多孔固定柱为空心 管状结构 ，表面设置有透水孔 ，多孔固定柱的 上 端与集水缸固定连接 ，下端与支撑柱的内腔连 通 ，雨布收放杆将弹性雨布支设在集水缸的外 部 ，集水管上连接有第一出水管路 ，第一出水管 路和支撑柱均与主进水管路连通；集水管的内部 有除虫电 网 ，除虫电 网由固接在电 网支撑架上的 驱动电机驱动，除虫电网中设置有滚动机构和诱 虫灯 ；滚动机构中的 滚珠座中设有滚珠 ，太阳能 电 池板提供电能 ；控制器与除虫电 网和管路上的 电 磁阀 连接。该装置能 对雨水进行收 集 和利 用 ， 能消灭部分虫害。
2
CN 109826279 A
权 利 要 求 书
2/3 页
(3-7-9) ，滚珠座(3-7-1)的外环面上开设有内陷的安装定位孔(3-7-8) ，滚珠座(3-7-1)内 部在转动凹槽的外环侧开设有多个储油腔(3-7-3) ，储油腔(3-7-3)纵向地延伸，且由位于 上部的 小圆柱段 和位于下部的 与小圆柱段同 轴心设置的大圆柱形组成 ；储 油腔 (3-7-3) 的 小圆柱段上端通过横向延伸的出油腔(3-7-6)与转动凹槽连通；在储油腔(3-7-3)的小圆柱 段内的上部设置有活动板(3-7-4) ，所述活动板(3-7-4)与储油腔(3-7-3)的小圆柱段之间 滑动密封配合，活动板(3-7-4)的上端中心与储油腔(3-7-3)的小圆柱段顶部之间通过弹簧 (3-7-5)连接；所述滚珠(3-7-2)滚动地设置在转动凹槽中；所述注油嘴(3-7-7)固定穿设在 滚珠座 (3-7-1) 中 ，注油嘴 (3-7-7)的 进油端延伸到滚珠座 (3-7-1)的外侧 ，注油嘴 (3-7-7) 的出油端与储油腔(3-7-3)的大圆柱段连通；所述转盘(3-5)的上端面设置有带有内螺纹的 盲孔 ，所述环形连接部 (3-7-9)的 外圆面设置有外螺纹 ，环形连接部 (3-7-9) 通过螺纹连接 安装于盲孔中；
所述集水管(5)通过集水管固定架(5-2)与支撑柱(2)固定连接；集水管(5)的上端开设 有开口朝向上的环形槽(5-3) ；集水管(5)的下端设置有与环形槽(5-3)相连通的第一出水 管路(5-1) ，第一出水管路(5-1)上设置有第一电磁阀C；第一出水管路(5-1)与主进水管(44)的进水端连通式连接；
(10)申请公布号 CN 109826279 A (43)申请公布日 2019.05.31
权利要求书3页 说明书9页 附图6页
CN 109826279 A
CN 109826279 A
权 利 要 求 书
1/3 页
1 .一种伞型智能控制雨水弃流系统，包括蓄水箱(4) ，所述蓄水箱(4)的下端底部固定 连接有立梁(4-8) ，所述立梁(4-8)固定插装于地面中，其特征在于，还包括集水装置、除虫 装置、太阳能板(1) 、蓄电 池组和控制器(4-7) ；
(74)专利代理机构 徐州市淮海专利事务所 32205
代理人 胡亚辉
(51)Int .Cl . E03B 3/02(2006 .01) A01M 1/22(2006 .01) A01M 1/04(2006 .01) A01G 25/00(2006 .01)
( 54 )发明 名称 一种伞型智能控制雨水弃流系统
