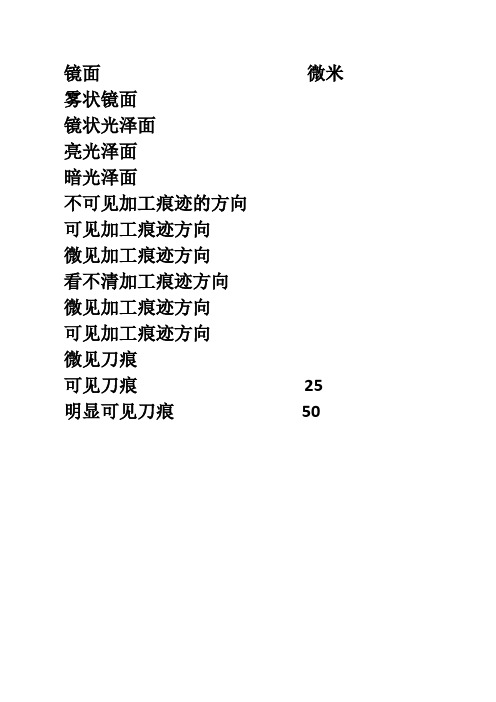

镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0.05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0.4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
不重要的紧固螺纹的表面。
需要滚花或氧化处理的表面6级Ra值不大于\μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V 型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于\μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等8级Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面9级Ra值不大于\μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。

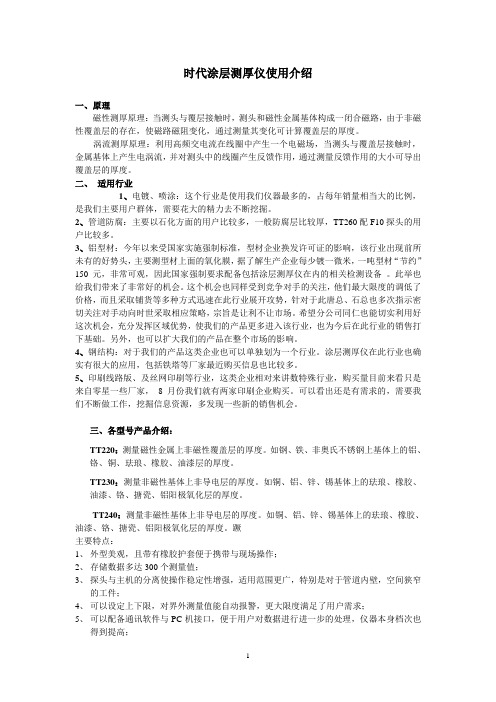

时代涂层测厚仪使用介绍一、原理磁性测厚原理：当测头与覆层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可计算覆盖层的厚度。
涡流测厚原理：利用高频交电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。
二、适用行业1、电镀、喷涂：这个行业是使用我们仪器最多的，占每年销量相当大的比例，是我们主要用户群体，需要花大的精力去不断挖掘。
2、管道防腐：主要以石化方面的用户比较多，一般防腐层比较厚，TT260配F10探头的用户比较多。
3、铝型材：今年以来受国家实施强制标准，型材企业换发许可证的影响，该行业出现前所未有的好势头，主要测型材上面的氧化膜，据了解生产企业每少镀一微米，一吨型材“节约”150元，非常可观，因此国家强制要求配备包括涂层测厚仪在内的相关检测设备。
此举也给我们带来了非常好的机会。
这个机会也同样受到竞争对手的关注，他们最大限度的调低了价格，而且采取铺货等多种方式迅速在此行业展开攻势，针对于此唐总、石总也多次指示密切关注对手动向时世采取相应策略，宗旨是让利不让市场。
希望分公司同仁也能切实利用好这次机会，充分发挥区域优势，使我们的产品更多进入该行业，也为今后在此行业的销售打下基础。
另外，也可以扩大我们的产品在整个市场的影响。
4、钢结构：对于我们的产品这类企业也可以单独划为一个行业。
涂层测厚仪在此行业也确实有很大的应用，包括铁塔等厂家最近购买信息也比较多。
5、印刷线路版、及丝网印刷等行业，这类企业相对来讲数特殊行业，购买量目前来看只是来自零星一些厂家，8月份我们就有两家印刷企业购买。
可以看出还是有需求的，需要我们不断做工作，挖掘信息资源，多发现一些新的销售机会。
三、各型号产品介绍：TT220：测量磁性金属上非磁性覆盖层的厚度。
如钢、铁、非奥氏不锈钢上基体上的铝、铬、铜、珐琅、橡胶、油漆层的厚度。

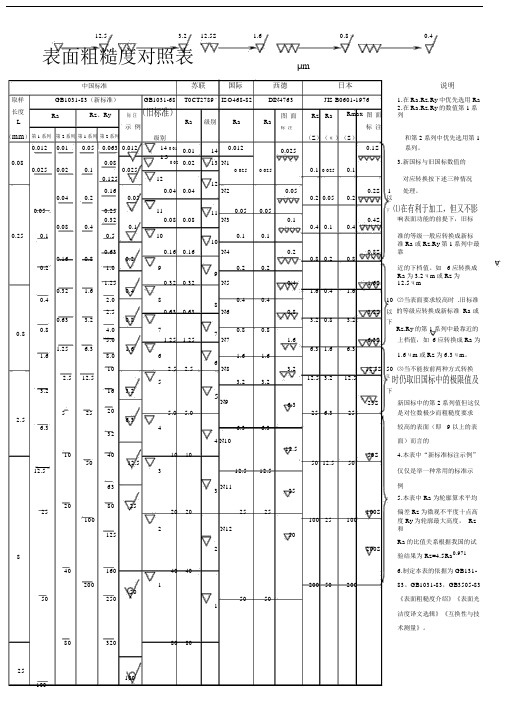

12.5 3.2 12.5S 1.6 0.8 0.4 表面粗糙度对照表 μm 中国标准 苏联 国际 西德 日本 说明 取样 GB1031-83（新标准） GB1031-68 T0CT2789 ISO468-82 DIN4763 JIS B0601-1976 1.在Ra.Rz.Ry 中优先选用 Ra 长度 Ra Rz 、Ry 标 注 （旧标准） 图 面 Rz Ra Rmax 图 面 2.在Ra.Rz.Ry 的数值第 1系列L Ra Ra 示 例 级别 Ra 标 注（mm ） 第1系列 第2系列 第1系列 第2系列 级别 标 注和第2系列中优先选用第 1 （Z ）（α）（S ） 0.012 0.01 0.05 0.063 0.012 14 0.01 0.01 14 0.012 0.025 0.1S系列。
0.08 0.025 0.02 0.1 0.08 0.025 13 0.02 0.02 13 N1 0.025 0.1 0.025 0.1 3.新国标与旧国标数值的 0.125 0.025 对应转换按下述三种情况 12 12 0.16 0.04 0.040.2S 1 处理。
0.04 0.2 0.05 N2 0.05 0.2 0.05 0.05 0.25 0.05 0.05 0.2 以 11 11 下 ⑴在有利于加工，但又不影 0.32 0.08 0.08 0.4S 响表面功能的前提下，旧标0.08 0.4 0.1 N3 0.1 0.4 0.1 0.25 0.1 0.5 0.1 0.1 0.410 10 准的等级一般应转换成新标 0.63 0.16 0.16 0.8S 准Ra 或Rz.Ry 第1系列中最靠 0.16 0.8 0.2 N4 0.2 0.8 0.2 0.2 1.0 0.2 0.2 0.8 近的下档值。
如 6应转换成9 9 1.25 0.32 0.32 1.6S Ra 为3.2чm 或Rz 为12.5чm 0.32 1.6 0.4 N5 0.4 1.6 0.4 0.4 2.0 0.4 0.4 1.610 ⑵当表面要求较高时 .旧标准 8 8 2.5 0.63 0.633.2S 以 的等级应转换成新标准 Ra 或 0.63 3.2 0.8 N6 0.8 3.2 0.8 0.84.0 0.8 0.8 3.2 下Rz.Ry 的第 1系列中最靠近的0.8 7 7 5.0 1.25 1.25 6.3S上档值，如 6应转换成 Ra 为 1.25 6.31.6 N7 1.6 6.3 1.61.6 8.0 6 1.6 1.6 6.31.6чm 或Rz 为6.3чm 。
表面光洁度与表面粗糙度对照表光洁度(旧标) 粗糙度级别Ra（μm）Ra（μm）方案1 方案2 方案3▽1 40~80 50 100 80▽2 20~40 25 50 40 表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等▽ 3 10~20 12.5 25 20 表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面▽4 5~10 6.3 12.5 10 表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等▽5 2.5~5 3.2 6.3 5 表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
不重要的紧固螺纹的表面。
需要滚花或氧化处理的表面▽6 1.25~2.5 1.6 3.2 2.5 表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面▽7 0.63~1.25 0.8 1.6 1.25 表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等▽80.32~0.63 0.4 0.8 0.63 表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面▽9 0.16~0.32 0.2 0.4 0.32 表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。

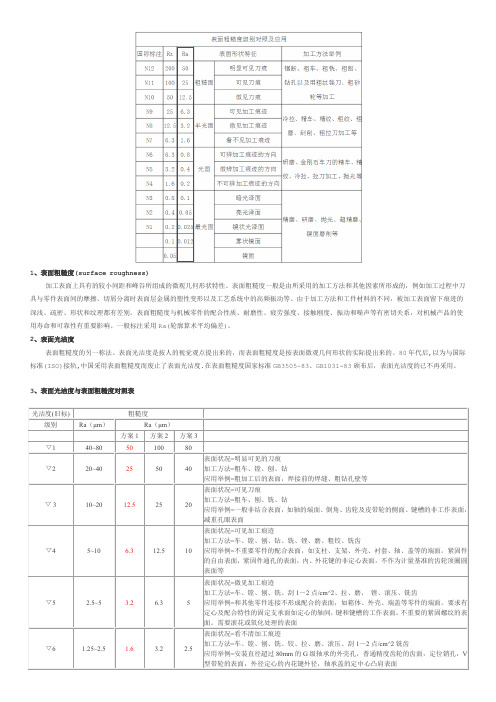

1、表面粗糙度(surface roughness)
加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。
表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动等。
由于加工方法和工件材料的不同，被加工表面留下痕迹的深浅、疏密、形状和纹理都有差别。
表面粗糙度与机械零件的配合性质、耐磨性、疲劳强度、接触刚度、振动和噪声等有密切关系，对机械产品的使用寿命和可靠性有重要影响。
一般标注采用Ra(轮廓算术平均偏差)。
2、表面光洁度
表面粗糙度的另一称法。
表面光洁度是按人的视觉观点提出来的，而表面粗糙度是按表面微观几何形状的实际提出来的。
80年代后,以为与国际标准(ISO)接轨,中国采用表面粗糙度而废止了表面光洁度.在表面粗糙度国家标准GB3505-83、GB1031-83颁布后，表面光洁度的已不再采用。
3、表面光洁度与表面粗糙度对照表
Ra:轮廓算术平均偏差值
*.方案1的Ra与旧国标各等级的平均值相近,能保证产品质量,建议用于重要表面.
**.方案2的Ra比旧国标的各等级上限大25%,其经济性较好,建议用于不太重要的表面.
***.方案3的Ra与旧国标各等级上限一致,当提高产品的制造精度有困难,而降低又不能保证功能时采用.。
参数的情况列表如下，如有问题，由时代公司负责解释。
本表还适用于公司TR1系列粗糙度仪.修改后可测量参数的总数没有变化，仍为13个参数，只是显示在表面粗糙度有Ra，Rz，Ry 之分，据GB 3505摘录：表面粗糙度参数及其数值（Surface Roughness Parameters and their Values）常用的3个分别是：轮廓算数平均偏差(Ra）-—arithmetical mean deviation of the profile；微观不平度十点高度(Rz）-—the point height of irregularities；轮廓最大高度(Ry）—-maximum height of the profile。
Ra—-在取样长度L内轮廓偏距绝对值的算术平均值.Rz——在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和. Ry--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。
如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra。
表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度.其两波峰或两波谷之间的距离（波距）很小（在1mm以下）,用肉眼是难以区别的，因此它属于微观几何形状误差。
表面粗糙度越小，则表面越光滑。
表面粗糙度的大小,对机械零件的使用性能有很大的影响,主要表现在以下几个方面：①表面粗糙度影响零件的耐磨性.表面越粗糙,配合表面间的有效接触面积越小，压强越大，磨损就越快。
②表面粗糙度影响配合性质的稳定性。
对间隙配合来说，表面越粗糙，就越易磨损,使工作过程中间隙逐渐增大；对过盈配合来说,由于装配时将微观凸峰挤平，减小了实际有效过盈,降低了联结强度。
③表面粗糙度影响零件的疲劳强度。
粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度.④表面粗糙度影响零件的抗腐蚀性。
粗糙的表面,易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。
1级Ra值不大于\μm=100概况状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的概况，如粗车、粗刨、切断等概况，用粗镗刀和粗砂轮等加工的概况，一般很少采取2级Ra值不大于\μm=25、50 概况状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的概况，焊接前的焊缝、粗钻孔壁等3级概况状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合概况，如轴的端面、倒角、齿轮及皮带轮的正面、键槽的非工作概况，减重孔眼概况4级概况状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合概况，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由概况，紧固件通孔的概况，内、外花键的非定心概况，不作为计量基准的齿轮顶圈圆概况等5级概况状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的概况，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作概况。
不重要的紧固螺纹的概况。
需要滚花或氧化处理的概况6级概况状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=装置直径超出80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的概况，外径定心的内花键外径，轴承盖的定中心凸肩概况7级概况状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求包管定心及配合特性的概况，如锥销与圆柱销的概况，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超出80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮概况等8级概况状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期坚持配合性质稳定的配合概况，IT7级的轴、孔配合概况，精度较高的齿轮概况，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径概况、与橡胶密封件接触的轴的概况，尺寸大于120mm的IT13～IT16级孔和轴用量规的丈量概况9级概况状况=不成辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超等加工应用举例=工作时受变应力作用的重要零件的概况。
