数控技能鉴定复习题库答案一、单选题1. 数控机床的数控系统通常采用的编程语言是（）。
A. 汇编语言B. 机器语言C. G代码D. 高级语言答案：C2. 数控机床的坐标系中，Z轴通常表示（）。
A. 横向移动B. 纵向移动C. 垂直移动D. 旋转移动答案：C3. 在数控编程中，M01指令表示（）。
A. 选择停止B. 程序结束C. 暂停D. 程序开始答案：C4. 数控机床的刀库通常用于（）。
A. 存储刀具B. 驱动刀具C. 测量刀具D. 检测刀具答案：A5. 数控机床的伺服系统主要功能是（）。
A. 驱动机床移动B. 控制机床温度C. 监测机床状态D. 调节机床速度答案：A二、多选题6. 数控机床的常见故障类型包括（）。
A. 机械故障B. 电气故障C. 液压故障D. 操作错误答案：A、B、C7. 数控编程中的辅助功能代码主要包括（）。
A. M代码B. G代码C. T代码D. S代码答案：A、C8. 数控机床的维护保养包括（）。
A. 清洁机床B. 检查润滑油C. 更换磨损零件D. 定期校准答案：A、B、C、D三、判断题9. 数控机床在加工过程中，刀具的更换必须在程序中指定。
（）答案：正确10. 数控机床的精度只与机床本身有关，与操作人员无关。
（）答案：错误四、简答题11. 简述数控机床的基本组成。
答案：数控机床主要由数控系统、伺服系统、机床本体、刀库和换刀装置等组成。
12. 描述数控编程中的G代码和M代码的区别。
答案：G代码是运动控制代码，用于控制机床的移动和定位；M代码是辅助功能代码，用于控制机床的辅助动作，如换刀、主轴启停等。
五、计算题13. 某数控机床的加工程序中，从G00到G01的转换，需要计算刀具的移动距离。
已知G00的起始点为(X10, Y20)，G01的目标点为(X30,Y40)，请计算刀具移动的直线距离。
答案：根据两点间距离公式，距离= √[(30-10)² + (40-20)²] = √[20² + 20²] = √[400 + 400] = √800 = 20√2。
数控技术基础复习题答案一、选择题1. 数控机床的基本组成部分包括：A. 控制系统B. 伺服系统C. 驱动系统D. 所有以上选项答案：D2. 数控编程中的G代码代表：A. 准备功能B. 辅助功能C. 刀具功能D. 程序编号答案：A3. 数控机床的伺服系统主要作用是：A. 控制机床的运动B. 提供动力C. 保证加工精度D. 进行程序存储答案：A4. 以下哪个不是数控机床的常见运动轴：A. X轴B. Y轴C. 旋转轴D. 温度控制轴答案：D5. 数控机床的刀库是用来：A. 存储刀具B. 进行刀具的快速更换C. 控制刀具的转速D. 测量刀具的磨损答案：A二、判断题1. 数控机床的加工精度完全取决于数控系统的精度。
（错误）2. 数控编程中的M代码代表辅助功能。
（正确）3. 数控机床的伺服系统可以独立完成所有加工任务。
（错误）4. 数控机床的刀具库只能存放一种类型的刀具。
（错误）5. 数控编程中的G代码和M代码可以同时使用。
（正确）三、简答题1. 简述数控机床的工作原理。
答：数控机床的工作原理是通过数控系统接收编程指令，然后通过伺服系统驱动机床各轴按照指令进行精确的运动，实现对工件的加工。
2. 什么是数控编程中的G代码和M代码？答：G代码是数控编程中的准备功能代码，用于指定机床的运动轨迹和速度等参数。
M代码是辅助功能代码，用于控制机床的辅助设备，如刀具更换、冷却液的开关等。
3. 数控机床的伺服系统有哪些主要功能？答：伺服系统的主要功能是接收数控系统的指令，精确控制机床各轴的运动，以实现对工件的精确加工。
四、计算题1. 如果数控机床的X轴以每分钟100毫米的速度移动，计算10分钟内X轴移动的总距离。
答：10分钟内X轴移动的总距离为 100毫米/分钟× 10分钟 = 1000毫米。
五、论述题1. 论述数控机床在现代制造业中的重要性。
答：数控机床作为现代制造业的关键设备，具有高精度、高效率和高自动化的特点。
（完整版）数控技术试题库（含答案）1、数控机床⾃动编程有两种：软件编程和软件编程。
[APT、CAM]2、使⽤作位置检测装置的半闭环进给系统，⼀⽅⾯⽤它作实际位移反馈信号，另⼀⽅⾯作测速信号。
[旋转变压器]3、在数控编程时，是按照______来进⾏编程，⽽不需按照⼑具的在机床中的具体位置。
[⼯件原点]4、数控车床⾃动换⼑装置的⼑架动作是⼑架抬起、____ __、_____ __、_____ _。
[⼑架转位、⼑架定位、夹紧⼑架]5、按照伺服系统类型，可将数控机床的控制系统分为、和。
[开环、半闭环、闭环]6、数控机床有着不同的运动⽅式，编写程序时，我们总是⼀律假定并规定为正。
[⼯件不动⼑具运动、⼑具远离⼯件的⽅向]7、普通数控铣床程序与加⼯中⼼编程的主要区别于。
[换⼑程序]8、数控机床是由、、、、组成的。
[数控程序、计算机、外部设备、输⼊/出通道、操作⾯板]9、按所⽤的进给伺服系统的不同数控机床可为、、。
[开环、半闭环、闭环]10、NC机床的含义是数控机床，CNC是_ FMS是CIMS是。
[计算机数控机床、柔性制造系统、计算机集成制造系统]11、数控机床程序编制可分为、。
[⼿⼯编程、⾃动编程]12、脉冲编码器是⼀种位置检测元件，按照编码⽅式，可分为和两种。
[光学式、增量式、绝对式]13、⼀个零件加⼯的程序是由遵循⼀定结构、句法和格式规则的若⼲个组成的，⽽每个是由若⼲个组成的。
[程序段、程序段、指令字]14、圆弧插补加⼯时，通常把与时钟⾛向⼀致的圆弧叫使⽤_______指令，反之使⽤_______指令。
[G02、G03]15、对步进电机施加⼀个电脉冲信号，步进电机就回转⼀个固定的⾓度，这个⾓度叫做______，电机的总⾓位移和输⼊脉冲的_______成正⽐，⽽电机的转速则正⽐于输⼊脉冲的______。
[步距⾓、数量、频率]16、插补是指。
[将⼯件轮廓的形状描述出来，边根据计算结果向各坐标发出进给指令]插补的任务：跟据进给速度的要求，完成在轮廓起点与终点之间的中间点的坐标值的计算。

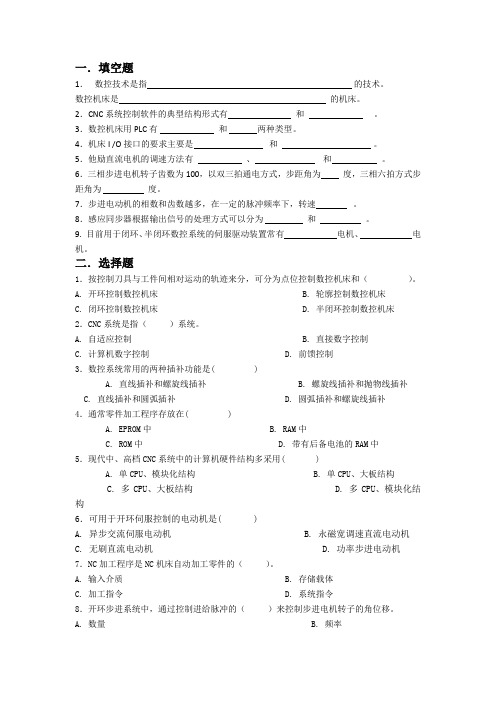

一．填空题1．数控技术是指的技术。
数控机床是的机床。
2．CNC系统控制软件的典型结构形式有和。
3．数控机床用PLC有和两种类型。
4．机床I /O接口的要求主要是和。
5．他励直流电机的调速方法有、和。
6．三相步进电机转子齿数为100，以双三拍通电方式，步距角为度，三相六拍方式步距角为度。
7．步进电动机的相数和齿数越多，在一定的脉冲频率下，转速。
8．感应同步器根据输出信号的处理方式可以分为和。
9. 目前用于闭环、半闭环数控系统的伺服驱动装置常有电机、电机。
二．选择题1．按控制刀具与工件间相对运动的轨迹来分，可分为点位控制数控机床和（）。
A. 开环控制数控机床 B. 轮廓控制数控机床C. 闭环控制数控机床D. 半闭环控制数控机床2．CNC系统是指（）系统。
A. 自适应控制B. 直接数字控制C. 计算机数字控制D. 前馈控制3．数控系统常用的两种插补功能是( )A. 直线插补和螺旋线插补B. 螺旋线插补和抛物线插补C. 直线插补和圆弧插补D. 圆弧插补和螺旋线插补4．通常零件加工程序存放在( )A. EPROM中B. RAM中C. ROM中D. 带有后备电池的RAM中5．现代中、高档CNC系统中的计算机硬件结构多采用( )A. 单CPU、模块化结构B. 单CPU、大板结构C. 多CPU、大板结构D. 多CPU、模块化结构6．可用于开环伺服控制的电动机是( )A. 异步交流伺服电动机B. 永磁宽调速直流电动机C. 无刷直流电动机D. 功率步进电动机7．NC加工程序是NC机床自动加工零件的（）。
A. 输入介质B. 存储载体C. 加工指令D. 系统指令8．开环步进系统中，通过控制进给脉冲的（）来控制步进电机转子的角位移。
A. 数量B. 频率C. 大小D. 方向9．工件坐标原点也称作（）。
A. 换刀点B. 对刀点C. 机床零点D. 编程零点10．在软件插补方法中,数据采样插补方法要求控制系统是( )A. 开环系统B. 闭环系统C. 开环和闭环系统D. 开环的点位控制系统11、半闭环数控机床不能采用的位置检测装置是（）A、脉冲编码器B、旋转变压器C、圆感应同步器D、直线光栅12、用铣刀加工轮廓时，其铣刀半径应（）A、选择尽量小一些B、大于轮廓最小曲率半径C、小于零件凹形轮廓处的最小曲率半径D、小于轮廓最小曲率半径13．数控机床如长期不用时最重要的日常维护工作是（）。

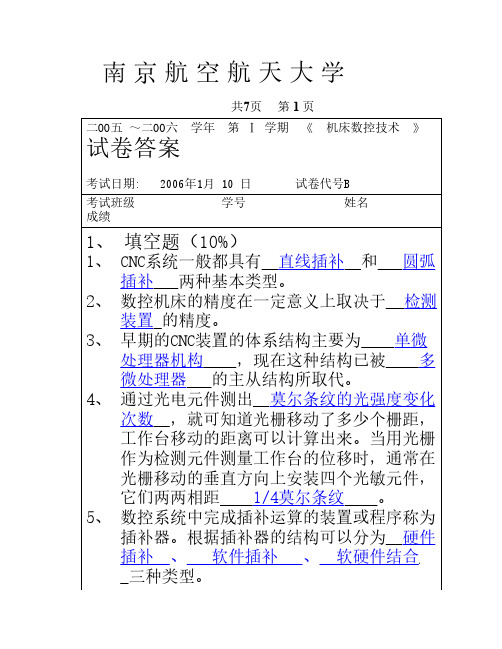

南京航空航天大学3、(6分)用F-40M指令编写下图所示梯形图的程序1LD X4002ANI X4013LD X4024 ANI X4035 ORB6 LDI X4047AND X405]8LDI X4069AND X40710ORB11ANB12OR X50013OUT Y43014OUT M10015LD X41016ORI X41117RST C46018LD M10019OUT C46020K 1021LD C46022OUT Y43123END2、(10分)DDA直线插补。
试用DDA法插补下图所示直线OA，被积函数寄存器和余数寄存器的位数为5位，列表给出计算过程，并根据计算结果画出插补轨迹。
累加次数△tX积分器Y积分器终点计数器JE备注Jvx Jrx △x Jvy Jry △y0 110 000 0 111 000 0 0001 110 111 0012 100 -1 110 1 0103 010 -1 101 1 0114 000 -1 100 1 1005 110 0 011 1 1016 100 -1 010 1 1107 010 -1 001 1 111五、用mcs-51单片机控制某机床x 坐标工作台运动的步进开环控制系统如下图所示：（14分）已知技术条件：（1） 步进电机转子的齿数为30，控制方式为单双相轮流通电的四相八拍； （2） 滚珠丝杆的螺距t=6㎜,一级齿轮减速减速比 i=Z 2/Z 1； （3） 数控系统脉冲当量 δ=0.01mm/脉冲；（4） 设步进电机P1口的输出线P1.x 为“1”时，步进电机相应的绕组通电，P1.x 为“0”时，则相应绕组失电。
要求：1.(4分)计算步进电机的步距角α及齿轮副减速比i;2.(4分)列出X 坐标步进电机绕组通电顺序表；3.(6分)设计X 正向走一步的软件环形分配程序S-X （包括初始化程序）。
解：1、5.201.036065.1360i 1.5 30 2k 4ti360t i 360N L 360=⨯⨯=⨯︒=︒==⨯︒=⇒⨯︒=︒=δαααδααtz m mzk ＝得：，＝，，已知2、正转：A DA D CD C BC B AB A →→→→→→→→ 反转：A BA B CB C DC D AD A →→→→→→→→。
数控中级车工复习题一、选择题：（以下四个备选答案中其中一个为正确答案，请将其代号填入括号内）1.图样中螺纹的底径线用（ C ）绘制。
(A)粗实线 (B)细点划线 (C)细实线 (D)虚线2.装配图的读图方法，首先看（ B ），了解部件的名称。
. (A)零件图 (B)明细表 (C)标题栏 (D)技术文件3.公差代号Ｈ７的孔和代号（ C ）的轴组成过渡配合。
(A )f6 (B) g6 (C) m6 (D) u64.尺寸Ø48F6中，“６”代表（ B ）(A)尺寸公差带代号(B)公差等级代号 (C)基本偏差代号(D)配合代号5.牌号为45的钢的含碳量为百分之（ C ）。
(A)45 (B)4.5 (C)0.45 (D)0.0456.轴类零件的调质处理热处理工序应安排在（ B ）。
(Ａ)粗加工前 (Ｂ)粗加工后，精加工前 (Ｃ)精加工后 (Ｄ)渗碳后7.下列钢号中，(A )钢的综合力学性能最好。
(A)45 (B)T10 (C)20 (D)088.常温下刀具材料的硬度应在（ A ）以上。
(A)HRC60 (B)HRC50 (C)HRC80 (D)HRC1009.三星齿轮的作用是（ D ）。
(A)改变传动比 (B)提高传动精度 (C)齿轮间联接 (D)改变丝杠转向10.一对相互啮合的齿轮，其模数、（ B ）必须相等才能正常传动。
(A)齿数比 (B)齿形角 (C)分度圆直径 (D)齿数11.数控车床中，目前数控装置的脉冲当量，一般为（ B ）。
(A)0.01 (B)0.001 (C)0.0001 (D)0.112. MC是指（ D ）的缩写。
(A)自动化工厂 (B) 计算机数控系统 (C)柔性制造系统 (D)数控加工中心13.工艺基准除了测量基准、装配基准以外，还包括（ A ）。
(A)定位基准 (B)粗基准 (C)精基准(D)设计基准14.零件加工时选择的定位粗基准可以使用（ A ）。
(A)一次 (B)二次 (C)三次 (D)四次及以上15.工艺系统的组成部分不包括（ C ）。
1、职业道德体现了（从业者对所从事职业的态度）。
2、正确阐述职业道德与人的事业的关系的选项是( 职业道德是人获得事业成功的重要条件)。
3、22h6、22h7、22h8三个公差带( 上偏差相同但下偏差不相同)。
4、碳的质量分数为1.2%的铁碳合金的室温组织为（珠光体＋二次渗碳体）。
6、英文机械工程图中，front view 是（前视图）。
7、机床用平口虎钳的回转座和底面定位键，分别起角度分度和夹具定位作用，属于（定位元件）。
8、数控铣刀的拉钉与刀柄通常采用（右旋螺纹）联结。
9、球头铣刀的球半径通常（小于）加工曲面的曲率半径。
10、物体通过直线、圆弧、圆以及样条曲线等来进行描述的建模方式是（线框建模）。
11、在数控铣床中，如果当前刀具刀位点在机床坐标系中的坐标现显示为（150，-100，-80），若用MDI功能执行指令G92 X100.0 Y100.0 Z100.0后，屏幕上显示的工件坐标系原点在机床坐标系中的坐标将是（（50，-200，-180）12、在孔加工固定循环中，G98、G99分别为（G98返回R平面；G99返回循环起始点）。
13、在用G54和G92设定工件坐标系时，刀具起刀点与（与G92有关、G54无关）。
14、一般挖槽加工后，可能在边界口留下毛刺，这时可采用（边界再加工）功能对边界进行再加工。
15、采用（程式过滤）可设定系统产生刀具路径时容许的误差值，优化刀具路径，减少NC代码的长度。
16、加工中心换刀前应考虑程序（机床回换刀点取消各种刀补及固定循环）。
17、局部坐标系G52—后面跟的坐标值是相对（原工作坐标系原点的）。
18、（编辑跳跃）用于改变个别钻削点的提刀高度。
19、需产生一组放射状加工刀路加工中心对称和近似中心对称类型曲面时，宜采用（放射状加工）。
20、数控机床运动形式需要考虑工件与刀具相对运动关系及坐标系方向编写程序，应采用以下原则编写（视工件不动，刀具移动）21、当加工尺寸精度不是很高的键槽、U形槽、密封槽时，常按中心轨迹编程，此时，刀具补正形式宜采用（不补正）。
数控技术考试复习题4.简短回答问题1.以下是完整的加工程序% O 1000 N10 G00 G54 X50 Y30 M03S 3000 N20 G01X 88.1Y 30.2 F 500 T02 M08 N30 X90.N300 M30%请回答:(1)，" %表示程序的开始，" O1000 "表示程序名，" n10、N20、N30……”表示程序的序号。
(2)上述程序主体是指N10至N290。
(3)、程序结束指令可以使用M02和m30它们之间的区别是M30与程序恢复。
2.图2- 4。
简短回答问题1.以下是完整的加工程序% O 1000 N10 G00 G54 X50 Y30 M03S 3000 N20 G01X 88.1Y 30.2 F 500 T02 M08 N30 X90.N300 M30%请回答:(1)，" %表示程序的开始，" O1000 "表示程序名，" n10、N20、N30……”表示程序的序号。
(2)上述程序主体是指N10至N290。
(3)、程序结束指令可以使用M02和m30它们之间的区别是M30与程序恢复。
2.主题图2:处理顺序是弧A-弧b。
尝试分别以绝对模式和增量模式编写处理程序。
主题2-主题2: (1)用实线画出零件的轮廓，并指出每个交点和切点的坐标；(2)用虚线画出刀具的中心轨迹；(3)使用箭头和文字指示工具移动的方向；(4)使用箭头和文字指示刀具偏移的方向和距离。
(10分)5.下册数控机床的主传动系统主要有三种配置方式。
写下驱动器的名称，并简要描述其工作原理。
图7-1图7-2图7-3齿轮传动皮带传动直接传动6、刀具半径补偿执行过程一般分为三个步骤，请写下这三个步骤的名称。
在图1中，如果以点o为起点，请画出偏移G42的刀轨图，并分别标出上述三个步骤的位置。
图1工具补偿建立执行取消7。
假设每个齿轮的齿数和导螺杆的导程是已知的，试着推导下图中脉冲当量δ和步距角α之间的关系。
、选择填空(20 分)1. 数控机床上加工零件时, 刀具相对于零件运动的起始点，称为： ()(1) 对刀点(2) 换刀点(3) 机械原点(4) 起点2. 只控制刀具的定位点，在定位过程中不切削、不控制轨迹和速度，这样的控制系统称为：()(1) 点位控制系统(2) 点位直线控制系统(3) 直线控制系统(4) 轮廓控制系统3. 针对下列程序段：N001S1000 M03；N002 G00G17XY…M08N003G01G42XY …D・・F…；N004X- 丫…；N005G02X-丫…I …J…；N006G01X…丫…；N007G00G40XY …M05 M09说法正确的是： ()(1)G00、G01、G02是同组模态代码(2)G17、G42 G40是同组模态代码(3)M03、M08是同组模态代码(4)M05、M09是同组模态代码4. 采用数据采样插补(亦称时间分割法)时，插补周期和位置反馈采样周期的关系是：() (1) 者大于前者(2) 后者是后前者的整数倍(3) 两者必须相等(4) 前者是后者的整数倍5. 关于可编程控制器PLC,下面表达正确的是：()(1) PLC 在数控机床的应用中，主要实现G、F、T 功能；(2) PLC 在数控机床的应用中，可实现机床外部开关量信号控制功能；⑶PLC应用在数控机床时，只能独立于CNC装置，具有完备的软、硬件功能；(4) PLC 在数控机床的应用中，不能接受外部信号。
6. 对于一个四位二进制计数器来说，其容量m和每一个指令脉冲产生的相移角分别为：() (1)16 和22.5 °(2)16 和n /16 (3)15 和22.5 °(4)15 和2n /167. 对于一个四位二进制接触式码盘来说，其码道数和分辨率分别为：()(1)16 和22.5 °(2)4 和22.5 °(3) 16 和2 n /16(4) 4 和n /168. 若已知直线感应同步器的极距 2 T =2mm滑尺直线位移量为4mm则滑尺绕组相对于定尺绕组的空间相位角是： ()(1)4 n (2)2 n (3)270 °(4)540 °9. FMS由()组成。
(1) 制造工作站、清洗工作站、测量站(2) 数控机床、工业机器人、中央刀库(3) 制造工作站、自动化物料储运系统、加工中心(4) FMS 管理与控制系统、自动化物料储运系统、制造工作站10. PWM是脉冲宽度调制的缩写，PWM调速单元是指() (1) 晶闸管相控整流器速度控制单元(2) 直流伺服电机及其速度检测单元(3) 大功率晶体管斩波器速度控制单元(4) 感应电动机变频调速系统11. 数控机床上交流伺服电机的变频调速常采用()方式。
(1) 交－直－交变频调速(2) 交－交变频调速(3) 直－交－直变频调速(4) 直－直变频调速12. 鉴相式伺服系统中采用() ，鉴别两个输入信号的相位差和相位超前、滞后的关系。
(1) 鉴相器(2) 基准脉冲发生器(3) 分频器(4) 伺服放大电路13. 对于四相八拍的步进电机来说，功率放大电路有()路。
(1)4 (2)8 (3)1 (4)1214. 数控机床进给驱动系统(采用直流伺服电机)的调速常采用()的调速方式。
(1) 调节电枢电压(2) 调节磁通(3) 调节电阻(4) 变频调速15. CIMS 是()的简称。
(1) 现代集成制造系统(2) 柔性制造系统(3) 柔性制造单元(4) 计算机数字控制系统16. 伺服系统是一种以()为控制对象的自动控制系统。
(1) 功率(2) 机械位置或角度(3) 加速度(4) 速度17. 步进电动机的转速主要取决于()(1) 电脉冲的总数(2) 电流的大小(3) 电脉冲的频率(4) 电压的高低18. 加工较大平面时，一般采用() ；加工空间曲面、模具型腔时多采用()(1) 立铣刀(2) 键槽铣刀(3) 面铣刀(4) 模具铣刀19. CNC装置的软件包括()。
(1) 译码、通信、诊断和显示功能(2) 管理软件和控制软件(3) 插补和刀具半径补偿功能(4)I/O 处理、译码、位置控制功能二、简答题( 30 分)1. 数控机床按伺服系统分类，分哪几类？简答各类的特点。
( 5 分)2. 何谓加工中心？为什么数控加工中心上需要主轴准停装置？（ 5 分）3. 说明左移规格化的含义。
（5 分）4. 简述光栅的组成，并简要说明莫尔条纹的作用。
若已知光栅栅距d=0.01mm及莫尔条纹的宽度w=5mm则莫尔条纹的放大倍数是多少？（5分）5．采用弦线逼近非圆曲线时，主要有哪几种节点计算方法？写出其中一种的计算步骤。
（5分）6．什么是电主轴？有哪几部分组成？（ 5 分）三、插补计算题（20 分）1. 试推导第U象限逆圆弧逐点比较法插补公式，并用其插补一段第U象限逆圆弧：起点A（-1,5），终点B（-5，1），画出插补后的实际轨迹图。
（插补计算过程以节拍表的形式给出）（10分）2•用DDA 法插补直线A0,起点A （7,6），终点0（0,0），设寄存器为四位二进制寄存器，以表格的形式给出 插补计算过程，并画岀插补轨迹图。
（10分）四、编程题（30分）1.（ 12分）有一采用三相六拍驱动方式的步进电机，其转子有 80个齿，经丝杠螺母副驱动工作台作直线运动，丝杠的导程为 7.2mm,齿轮的传动比i = z1/z2 = 1/5。
求： （1）步进电机的步距角；（3分）⑵ 工作台的脉冲当量；（3分）（3）设计用MCS-51单片机控制的x 向反向走一步的环形分配器子程序， 列出环形分配表。
已知输出信号从P1 口的低四位输出，P1 口的高四位全置“ 1”。
（ 6分）4Pl,0 FL.l PL 2 PL3 PL42. （18分）在加工中心上加工如图所示的零件， 毛坯为铝铸件，尺寸如图中所示，要求加工孔和外轮廓面（1）在图中标出所建立的工件坐标系、所采用的刀具、外轮廓走刀路线；（ 4分）（2） 编制完成该零件加工的数控加工程序。
（14分）、选择填空（20分），每空1分光电隔离歩进电机1 （1）；2 （1）;3 （1）;4 （4）;5 （2）;6 （1）;7 （2）;8 （1）;9 （4）; 10 （ 3）; 11 （ 1）; 12（1）; 13 （1）; 14 （1）; 15 （1）; 16 （2）（ 4）; 17 （ 3）; 18 （ 3）、（ 4）; 19 （ 2）二、简答题（30分）1.数控机床按伺服系统分类，分哪几类？简答各类的特点。
（ 5分）开环系统、半闭环系统、闭环系统（2分）开环系统：步进电机驱动，无位置检测装置，结构简单，成本低，精度低，易于维修（ 1分）半闭环系统：直、交流的伺服电机驱动，角位移检测装置，中等精度（ 1分） 闭环系统：直、交流的伺服电机驱动，线位移检测装置，精度较高（1分）2.何谓加工中心？为什么数控加工中心上需要主轴准停装置？（ 5分）带刀库、能自动换刀的数控机床（多为镗铳床）（2分）每次自动装取刀具时，能保证刀柄上的键槽对准主轴的端面键；在加工精密的坐标孔时，由于每次都能在 主轴的固定圆周位置换刀，故能保证刀尖与主轴相对位置的一致性，从而减少被加工孔的尺寸分散度。
（3分）3. 说明左移规格化的含义。
（5分）提高DDA f 补法进给速度均匀化的措施。
（1分）直线：将被积函数寄存器中的数左移，直到其中有一个的最高位为 1;（ 2分） 圆弧：将被积函数寄存器中的数左移，直到其中有一个的次高位为1。
（ 2 分）4.简述光栅的组成，并简要说明莫尔条纹的作用。
若已知光栅栅距d=0.01mm 及莫尔条纹的宽度 w=5mm 则莫尔条纹的放大倍数是多少？（5分）组成：标尺光栅，指示光栅（1分）莫尔条纹的作用：放大作用、均化误差的作用、莫尔条纹的移动与光栅的移动成比例。
（3分）5•采用弦线逼近非圆曲线时，主要有哪几种节点计算方法？写岀其中一种的计算步骤。
（ 5 分）主要有等间距法、等步长法、等误差法。
（2分）等步长法计算步骤：求最小曲率半径、计算允许步长、计算节点坐标。
（3分）或等误差法计算步骤：以起点为圆心、以允许的误差为半径作圆，求圆方程；求切点坐标；求节点坐标。
（3分）6•什么是电主轴？有哪几部分组成？ （ 5分）主轴电机与主轴为一体，主轴本身是电机转子，主轴箱体与电机定子相联。
（ 2分）空心轴转子（或主轴）、带绕组的定子、速度检测元件。
（3分）莫尔条纹的放大倍数:（1 分）三、插补计算题（20分）1 •试推导第U象限逆圆弧逐点比较法插补公式，并用其插补一段第U象限逆圆弧：起点B（-5,1），画出插补后的实际轨迹图。
（插补计算过程以节拍表的形式给出）（10分）F TL OB寸厂疋方向进给，F = F-2X+1,插补公式：. - （2分）序号1、判别2、进给3、运算4、比较E=81F=0-YF=-9X=- 1, Y=4E=72F v 0-X F=-6X=-2, Y=4E=63F v 0-X F=- 1X=-3, Y=4E=54F v 0-X F=6X=-4, Y=4E=4 5F> 0-Y F=- 1X=-4, Y=3E=3 6F v 0-XF=8X=-5, Y=3E=2 7F> 0-YF=3X=-5, Y=2E=1 8F> 0-YF=0X=-5, Y=1E=0表格、表头（4个节拍）（2分）；表中计算（0.5 8= 4分）；图（2分）A（-1,5），终点2.用DDA法插补直线A0,起点A（7,6），终点0（0,0），设寄存器为四位二进制寄存器，以表格的形式给出四、编程题（30分）1.（ 12分）有一采用三相六拍驱动方式的步进电机，其转子有80个齿，经丝杠螺母副驱动工作台作直线运动，丝杠的导程为 7.2mm,齿轮的传动比i = z1/z2 = 1/5。
求： ⑴步进电机的步距角；（3分）⑵ 工作台的脉冲当量；（3分）（3）设计用MCS-51单片机控制的x 向反向走一步的环形分配器子程序， 列出环形分配表。
已知输出信号从P1 口的低四位输出，P1 口的高四位全置“ 1”。
（ 6分）（1） a =360° /mzk =0.75 ° （ 3 分）（2） 5 = i a t/360 ° =0.2 X 0.75 ° X 7.2/360 ° = 0.0003 （3分）2100 MOV DPTR#2200HMOV R0 #00LOOP MOV A R0MOVC A @A+DPTR MOV P1 A LCALL 1000 INC R0CJNE R0, #06H, LOOP2200DB F5H, F4H, F6H, F2H, F3H, F1H,（1 分）1000: MOV R3 #FF DT1: MOV R4, #FF DT2: DJNZ R4 , DT2DJNZ R3, DT1 RET2. （18分）在加工中心上加工如图所示的零件，毛坯材料为铝板，尺寸如图中所示，要求加工孔和外轮廓 面。
