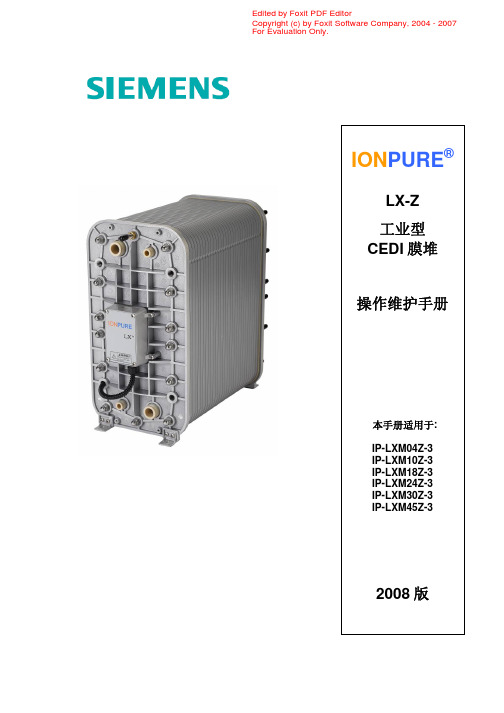

西门子EDI膜堆

西门子EDI膜堆

1.3 安装时的注意事项 检查膜堆扭矩
z
如果连接螺栓的螺丝帽在运输过程中发生松脱，进水的压力可能会对膜 堆造成永久性损害。因此，在向膜堆注水前，必须按照要求检查螺栓扭 矩，并把膜堆拧紧。参照图 3-1 和表 3-1，将所需拧紧的膜堆拧紧。但并 不是所有膜堆都需要拧紧。
注意事项
手册的使用 － 如何使用本手册 注意事项 － 安装、操作、关机时的注意事项
1.1 IP-LX 膜堆简介 一套 CEDI 系统中可以并联多个 IP-LX 膜堆组成大流量系统。 该膜堆采用了先进的设计工 艺，体积小，易于安装、维修和保养。 IP-LX-Z 膜堆有六种不同型号： 型号 IP-LXM04Z IP-LXM10Z IP-LXM18Z IP-LXM24Z IP-LXM30Z IP-LXM45Z 设计产水流量 m3/h(gpm) 0.44~0.67 (2.0~3.0) 1.1~1.65 (5.0~7.5) 2.0~3.1 (9.0~13.5) 2.8~4.2 (12.5~18.8) 3.4~5.1 (15.0~22.5) 5.1~7.7 (22.5~33.75) 最小流量 m3/h(gpm) 0.22(1) 0.55(2.5) 1.1(4.5) 1.4(6.25) 1.7(7.5) 2.55(11.25) 说明 4 个产水室 10 个产水室 18 个产水室 24 个产水室 30 个产水室 45 个产水室
欲了解有关 IP-LX 膜堆规格和流量的更多信息，请参阅 2.3 和 2.4 节及本手册的附录 A。
图 1－1：IP-LX-Z 膜堆外观
-1-
IONPURE®
IP-LX-Z 膜堆操作及维护手册
1.2 手册的使用
V 小心
注意：
z
到现场前，技术人员应通读本手册。本手册中列出了安装膜堆时需要的 工具和材料。手册中还略述了膜堆安装对场地的要求。

EDI模块维修EDI维护

EDI模块维修EDI维护

纯水设备EDI膜块|EDI模块问题的检测、诊断和维修.一、EDI维修服务深圳慧聪源长期从事超纯水处理技术研究、工程安装,售后服务经验丰富的工程技术人才,可为广大客户和工程公司提供提EDI问题的诊断和维修服务。

本公司具有多年的EDI使用和售后服务经验。

拥有专用的EDI清洗再生设备、树脂、阴阳膜片、阴阳极板等配件，对任何原因造成的EDI接头断裂、内部发热烧坏、纯水室污堵、浓水室积垢、背部漏水等造成的EDI水质下降问题,本公司都可以修复如新.已经到达使用时间的EDI,经过内部更换树脂膜片等相应材料后,可以继续使用3年,而不必购买新的EDI膜块,大大节省用户的开支。

目前主要服务的EDI膜块型号如下：美国GE E-CELL MK-2ST、MK-2MINI、MK-2E、MK-3、MK-3MINI EDI模块系统；美国IONPURE LXM30、LXM24、LXM18、LXM10、VNX50-2 CDI膜块系统；美国ElectropureXL-100、XL-200、XL-300、XL-400、XL-500、XL-500-L模块系统；二、EDI损坏原因EDI作为纯水/超纯水装置的核心部件,一但不稳定或无法使用,必将造成抛光混床树脂的寿命缩短和失效,增加运行成本，严重影响生产.引起EDI膜块故障的原因主要有以下几点：1、EDI膜块长期在大电流,小流量运行,积聚的热量得不到散发,造成EDI接近两极的膜片发热变形,EDI浓水压差增大,水质和水量都不同程度的下降.2、EDI膜块长期没有清洗保养.EDI的膜片和通道结钙镁垢,进出水压差增大,造成产水水质下降,电压上升,电流无法调节,最终无法使用.3、EDI膜块长期没有清洗保养或长期停机没有保护,EDI的膜片和通道滋生有机物，进出水压差增大,造成产水水质下降,电压上升,电流无法调节,最终无法使用.4、采用不合理的清洗和消毒药剂,直接导致EDI树脂损坏和破碎,进出水压差增大,造成产水水质和水量全部下降.5、EDI系统手动运行时,在缺水状态下加电,直接导致膜片和树脂的发热碳化.清洗无效,无法使用.6、EDI进水前无保安滤器,直接导致异物堵塞EDI通道,进出水压差增大,造成产水水量严重下降,清洗无效.以及前处理不佳（软化器，亚硫酸添加系统，RO等）、控制系统故障/失灵（安全联锁装置，低流量保护的问题）不适当的系统设计（RO初期产水未排放）等.7、电流电压超出额定值或人为误操作。

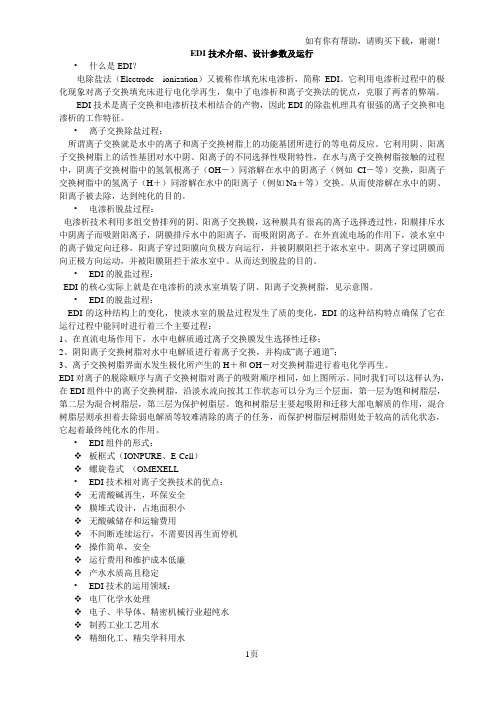

EDI技术介绍设计参数及运行

EDI技术介绍设计参数及运行

EDI技术介绍、设计参数及运行•什么是EDI？电除盐法（Electrode ionization）又被称作填充床电渗析，简称EDI。

它利用电渗析过程中的极化现象对离子交换填充床进行电化学再生，集中了电渗析和离子交换法的优点，克服了两者的弊端。

EDI技术是离子交换和电渗析技术相结合的产物，因此EDI的除盐机理具有很强的离子交换和电渗析的工作特征。

•离子交换除盐过程：所谓离子交换就是水中的离子和离子交换树脂上的功能基团所进行的等电荷反应。

它利用阴、阳离子交换树脂上的活性基团对水中阴、阳离子的不同选择性吸附特性，在水与离子交换树脂接触的过程中，阴离子交换树脂中的氢氧根离子（OH－）同溶解在水中的阴离子（例如CI－等）交换，阳离子交换树脂中的氢离子（H＋）同溶解在水中的阳离子（例如Na＋等）交换。

从而使溶解在水中的阴、阳离子被去除，达到纯化的目的。

•电渗析脱盐过程：电渗析技术利用多组交替排列的阴、阳离子交换膜，这种膜具有很高的离子选择透过性，阳膜排斥水中阴离子而吸附阳离子，阴膜排斥水中的阳离子，而吸附阴离子。

在外直流电场的作用下，淡水室中的离子做定向迁移，阳离子穿过阳膜向负极方向运行，并被阴膜阻拦于浓水室中。

阴离子穿过阴膜而向正极方向运动，并被阳膜阻拦于浓水室中。

从而达到脱盐的目的。

•EDI的脱盐过程：EDI的核心实际上就是在电渗析的淡水室填装了阴、阳离子交换树脂，见示意图。

•EDI的脱盐过程：EDI的这种结构上的变化，使淡水室的脱盐过程发生了质的变化，EDI的这种结构特点确保了它在运行过程中能同时进行着三个主要过程：1、在直流电场作用下，水中电解质通过离子交换膜发生选择性迁移；2、阴阳离子交换树脂对水中电解质进行着离子交换，并构成“离子通道”；3、离子交换树脂界面水发生极化所产生的H＋和OH－对交换树脂进行着电化学再生。

EDI对离子的脱除顺序与离子交换树脂对离子的吸附顺序相同，如上图所示。

同时我们可以这样认为，在EDI组件中的离子交换树脂，沿淡水流向按其工作状态可以分为三个层面，第一层为饱和树脂层，第二层为混合树脂层，第三层为保护树脂层。

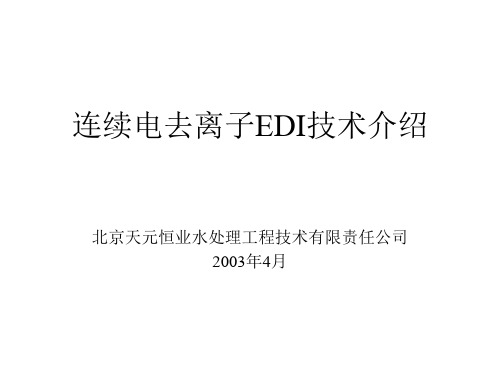

连续去离子EDI技术介绍(完整版)

连续去离子EDI技术介绍(完整版)
EDI‥‥Electrodeionization 的缩写 CEDI ‥‥Continuous Electrodeionization 的缩写
混床和EDI的比较
已消耗的树脂层 转化层
未消耗的树脂层
EDI的发展
• 1950年代美国的Walters等提出了电去离子的过 程
• 1987年美国Millipore公司的分支Ionpure制造出 世界上第一套商业化EDI产品
E-Cell的控制原理
控制原理
备用状态 • 选定该状态后，E-Cell从运行状态退出 • 整流器不供电 • 浓水循环泵不通电 • 加盐泵不通电 • 转向阀切换到排放（不一定都安装）
控制原理
运行状态 • E-Cell系统启动 • 确认淡水进水5秒钟 • 启动浓水循环泵和加盐泵 • 确认浓水循环泵运行 • 确认产水、浓水、浓水排放、极水排放流量5
4. 流量
• 低于允许的最低流量
·由于冷却水不足，部分成分可能会融化 ·浓水室更容易结垢
• 确保不超过回收率要求
E-Cell的运行操作
每天至少记录以下运行数据
淡水进水压力 浓水进水压力 产水压力 浓水出口压力 泵出口压力 浓水排放流量 浓水循环流量 极水流量 产水流量
整流器电压 系统输出电流
产水电阻率 浓水电导率 进水电导率
2.将运输过程中拆卸的管道和阀门安装好。 3.冲洗进水管道。
E-Cell的安装
机械安装（续）
4.按要求安装连接管道及支撑。 · 淡水进水 · 淡水产水 · 淡水冲洗排放 · 极水进水 · 浓水进水
E-Cell的安装
机械安装（续）
5.将E-Cell模块安装到机架上。 · 固定模块 · 连接软管 · 将模块连接到整流器上

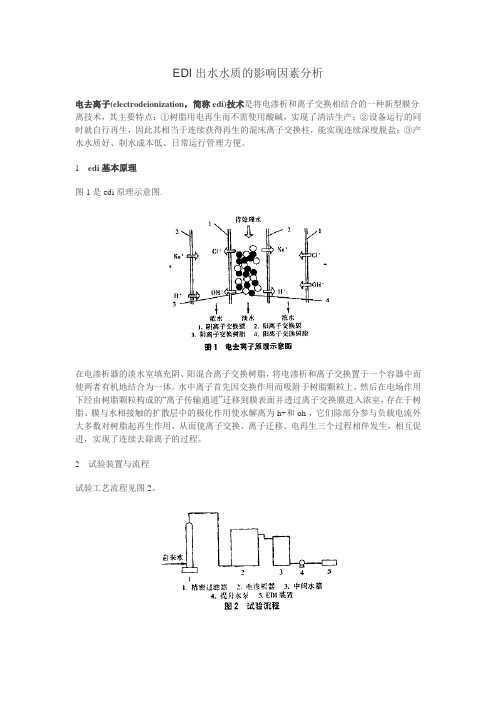

EDI出水水质的影响因素分析

EDI出水水质的影响因素分析

EDI出水水质的影响因素分析电去离子(electrodeionization，简称edi)技术是将电渗析和离子交换相结合的一种新型膜分离技术，其主要特点：①树脂用电再生而不需使用酸碱，实现了清洁生产；②设备运行的同时就自行再生，因此其相当于连续获得再生的混床离子交换柱，能实现连续深度脱盐；③产水水质好、制水成本低、日常运行管理方便。

1edi基本原理图1是edi原理示意图。

在电渗析器的淡水室填充阴、阳混合离子交换树脂，将电渗析和离子交换置于一个容器中而使两者有机地结合为一体。

水中离子首先因交换作用而吸附于树脂颗粒上，然后在电场作用下经由树脂颗粒构成的“离子传输通道”迁移到膜表面并透过离子交换膜进入浓室，存在于树脂、膜与水相接触的扩散层中的极化作用使水解离为h+和oh-，它们除部分参与负载电流外大多数对树脂起再生作用，从而使离子交换、离子迁移、电再生三个过程相伴发生，相互促进，实现了连续去除离子的过程。

2试验装置与流程试验工艺流程见图2。

edi装置采用二级五段，在其淡水室中填充混合阴、阳离子交换树脂(阴∶阳=2∶1)，每段4个膜对。

淡室隔板：280mm×120mm×5 mm(聚氯乙烯硬板，四室无回路暗道式进出口为自制)；浓室隔板：280mm×120mm×5mm(橡胶板，无回路)；离子交换树脂：天津南开大学化工厂生产的001×7阳树脂和201×7阴树脂；离子交换膜：上海化工厂生产的3361-bw阳膜和3362-bw阴膜；电极：阳极采用钛涂钌，阴极采用不锈钢。

3结果与分析1、原水电导率对脱盐效果的影响在进水流量为120l/h时，改变原水电导率则得到出水电导率与原水电导率的关系曲线，结果见图3。

由图3可以看出，在相同的操作电流下，随着原水电导率的增加则EDI出水的电导率也增加。

因为原水电导率低则离子的含量也低，同时低离子浓度使得在淡室中树脂和膜的表面上形成的电势梯度也大，这导致水的解离程度增强，极限电流增大，产生的H+和OH-的数量较多，使填充在淡室中的阴、阳离子交换树脂的再生效果良好。

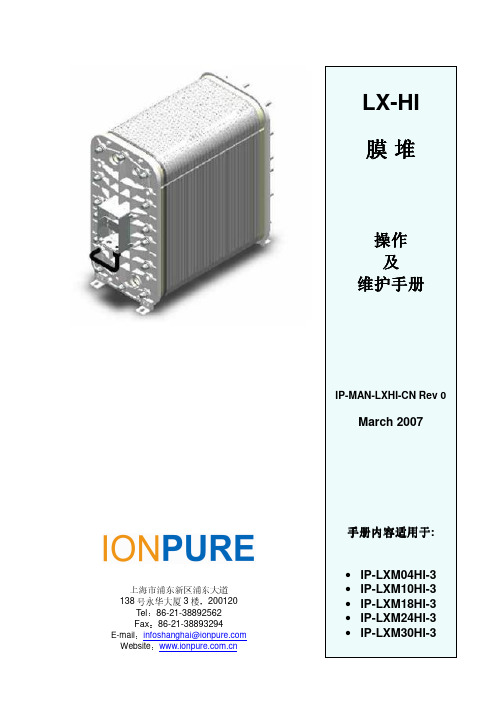

制药用水系统热水消毒型EDI膜堆阐述

Start/stop design Once-through RO/CEDI HWS Sanitization once/week at 82°C
Very low bacteria, conductivity, TOC
Case 3 – Biotechnology System USA
Softener
现有的热水消毒膜堆供应商
多家EDI 供应商声称其膜堆可以采用热水消毒 西门子Ionpure LX-HI 是唯一可以具有以下特点的膜堆: • 可以瞬时升降温，不需要缓慢升温和缓慢降温操作 • 热水消毒时允许压力高达2 bar/30 psi • 启动后不需要重新再拧紧膜堆扭矩(其它品牌需要在每次热水消毒后重新 拧紧膜堆扭矩) •只有Ionpure LX经过实际应用被证实： 能承受200次以上的热水消毒操作（实际测试） 150次热水消毒质保，使用时间> 3年 双O型圈密封 保证无泄漏，消毒后不需要重新拧紧 绝对电绝缘性能 螺杆外均套有绝缘套，电源线双重绝缘保护
IONPURE Technologies Summary
Your decision comes down to who you can trust to supply: The best product for your application The experience to know how to use the product correctly The support you when you need help Product: The most robust CEDI device with the simplest operation and maintenance Experience – Ionpure has the -most experience in CEDI with proven reliability worldwide in Power, Microelectronics, Pharmaceutical etc. Support - Local support via our local OEM network with Ionpure factory and technical experts

IONPURE LX CEDI 膜堆 操作及维护手册说明书

IONPURE®LX CEDI 膜堆操作及维护手册IP-MAN-LX-0818-CN2018 年 8 月修订版 1本手册适用于以下型号:•IP-LXM - - EU-4•IP-LXM - - HI-3•IP-LXM - - X-4•IP-LXM - - Z-4Evoqua Water Technologies, LLC558 Clark Road, Tewksbury, Massachusetts 01876, USA懿华珂水处理技术 (上海) 有限公司上海市长宁区延安西路2299号上海世贸大厦6楼西区办公单元Y603************************************* 目录免责声明5所有权声明5手册使用指南5操作及维护手册修订记录5 1.简介6 1.1LX 产品家族概述6 1.2手册的使用7 1.3安装注意事项7 1.4操作时的注意事项71.5关机时的注意事项72.安装前的准备及要求8 2.1工具和设备8 2.2开箱检查8 2.3电气及管道连接要求8 2.4运行要求9 2.4.1 运行环境9 2.4.2 空间要求9 2.4.3 膜堆连接方向9 2.4.4 直流电源要求9 2.4.5 进水要求10 2.4.6 排水要求102.5流量和压差103.LX膜堆的安装11 3.1准备工作11 3.2检查螺栓扭矩11 3.2.1 拧紧端板螺栓上的螺母123.3管道连接及配件12 3.3.1 LX膜堆管接头密封机制– LX-EU, X, Z非热水消毒型 (BSP外螺纹) 13 3.3.2 LX膜堆管接头密封机制– LX-HI 热水消毒型 (BSP内螺纹) 14 3.4电气连接14 3.4.1 电气注意事项153.5RO/CEDI系统设计要点154.启动前准备工作16 4.1确认进水满足要求164.2计算所需直流电流165.启动步骤17 5.1测试联锁功能17 5.2启动LX膜堆17 5.3最低浓水流量17 5.4回收率17 5.4.1回收率计算示例185.4.2浓水流量计算示例186.维护及故障排除19 6.1一般性维护指南19 6.1.1运行数据记录表19 6.1.2定期维护19 6.2可使用的清洗方法19 6.3清洗和消毒触发条件19 6.4CIP (化学清洗) 系统20 6.5化学清洗和消毒注意事项21 6.6化学清洗和消毒的典型步骤22 6.6.1准备22 6.6.2清洗22 6.6.3重新运行22 6.7清洗液配方23 6.8推荐的清洗化学品等级256.8.1盐酸25 6.8.2氯化钠25 6.8.3氢氧化钠25 6.8.4过碳酸钠25 6.8.5过乙酸25 6.9热水消毒 (HWS) 25 6.9.1热水消毒第一步 - 引入热水25 6.9.2热水消毒第二步 - 保持温度266.9.3热水消毒第三步 - 重新运行267.故障排除278.关机和存放34 8.1系统关机34 8.2关机后启动34 8.3修复34 8.4处置34附录 A: LX膜堆技术规格35附录 B1: LX膜堆平、立面图 (LX-EU, X, Z) 37附录 B2: LX膜堆平、立面图 (LX-HI) 38附录 B3: LX 膜堆接线盒图 (所有型号和大小) 39附录 C: LX 膜堆接头列表40附录 D: LX膜堆制造材料和认证41附录 D: LX 膜堆部件材料和认证 (续) 42本操作及维护手册是根据出版时所能获得的资料提供的完整而准确的信息，旨在满足您的操作和/或保养要求。

Ionpure EDI产品介绍


简化，设计更加方便，操作维护更加简便。
Ionpure核心产品线 CEDI 膜堆
Ionpure CEDI 产品创新
Ionpure 核心产品 – 3 种类型 (MX, LX, VNX)
1) MX 系列 (低流量 实验室/小型商品化系统)
能与小型竖立RO系统完美结合使用
2) LX (中等流量工业型)
力量向客户提供全方位的支持
北京乾通 联系人：杨禹
电 话：010-6437 9278/9279
传 真：010-6437 9276
带注盐系统的膜堆
避免在浓水室加盐
在浓水与极水室中填充树脂
与在淡水室中填充树脂的有利之减少膜堆电阻 无任何由于加盐造成的不良作用 Ionpure膜堆是市场上仅有的“全填充式”结构的CEDI设 备 已有超过13年生产和使用这一技术的经验
二、不用浓水循环
总部 , 研发和制造中心 – 美国马萨诸塞州（MA）Lowell市
医药
电力
电子
Ionpure 的优点
一、浓水室不用加盐
其他膜块加盐目的
减少浓水室带有隔网的膜堆的膜堆电阻 在电压不变的情况下增加电流
缺点
更高的投资和运行费用 增加了浓水的TDS 在阳极产生氯气 Cl- ½ Cl2 + e 产生盐桥和电弧的机率增加
能为客户提供最优的解决方案。
Ionpure的使命
我们的使命是向客户提供:
最好的产品 如何正确使用的丰富经验 最好的技术支持
产品： Ionpure拥有性能最优，操作和维护最简单的CEDI产品
经验 ：Ionpure在全球医药，电力，电子领域拥有最丰富的
CEDI应用经验
支持 ：Ionpure通过与美国工厂联系紧密的当地销售和技术

EDI膜的分类和选择

EDI膜的分类和选择为了保证EDI装置的连续制水,提高系统运行的稳定性,EDI装置通常采用模块化设计,即利用若干个一定规格的EDI模块组合成一套EDI装置.如果其中的一个墓愉出现故障,在不影响装置运行的情况下,可以方便地对故障模块进行维修或更换处理.另外，模块化的设计方式还可以使装置保持一守的扩展性。

一、按结构形式分类EDI模块作为EDI装置的核心部件，其设计参数是保证EDI装置整体运行性级的关键。

EDI模块按其结构形式可分为板框式及螺旋卷式等两种。

1、板框式EDI模块板框式EDI模块简称板式模块，它的内部部件为板结框工结构，主要由阳、阴电极板板、极框、离子交换膜、淡水隔板、浓水隔板及端板等部件按一定的顺序组装而成，设备的外形一般为文武或圆形。

板框式EDI模块按其组装形式又可以分为两种，又按一定的产水量进行了定型生产的模块，如加拿大ECELL公司生产的MK正系列模块，美国Electropure公司生产的XL系列模块等。

另外一种系列根据不同的产水量对产品进行定型生产的模块，如美国U.S Filter 公司生产的CDI模块。

2、螺旋卷式EDI模块螺旋卷式EDI模块简称卷式EDI模块，它主要由电极、阳膜、阴膜、淡水隔板、浓水隔板、浓水配集管和淡水配集管等组成。

它的组装方式与卷式RO相似，即按“浓水隔板——阴膜——淡水隔板——阳膜——浓水隔板——阴膜——淡水隔板——阳膜……”的顺序，将它叠放后，以浓水配集管为中心卷制成型，其中浓水配令管兼作EDI的负极，膜卷凶覆的一层外壳作为阳极。

二、按运行方式分类根据浓水处理方式，可将EDI模块分为浓水循环式和浓水直排式两类。

1、浓水循环式EDI模块浓水循环式EDI系统进水一分为二，大部分水由模块下部进入淡水室进行脱盐，小部分水作为浓水循环回路的补充水。

浓水从模块的浓水室出来后，进入浓水循环泵入口，经升压后送进入模块下部，并在模块内一分为二，大部分水送入浓水室内，继续参与浓水循环，小部分水送入极水室作为电解液，电解后携带电极反应的产物和热量而排放。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

技术公报
CEDI
膜堆运输、保存、储藏第一页共1页ION-OP1POW-1107概述：
为了使在长期保存、运输或系统停机时生物滋生和膜堆性能改变最小，IONPURE 膜堆应该以如下方式处理：
IONPURE 新膜堆的保存和运输
所有新的IONPURE 膜堆应做过测试后在潮湿状态下密封保存。

老的H 系列、紧凑型和P 系列膜堆应该用100%的丙二醇保存。

丙二醇能防止膜堆在运输和储存过程中离子交换膜的干化（由于这些堆堆的离子交换膜的外缘暴露于空气中，所以这样做是必要的）。

目前的MX 、LX 和VNX 系列膜堆不要求这样保存（因为离子交换膜四周有外O 型圈密封），但用塞子密封膜堆进出水口以防止内部的干化是很重要的（在贮存前检查红色密封塞）。

所有的膜堆需在在IONPURE 品质保证部门做测试，冲洗到合格，再用塞子将进出口塞紧密封。

请按照下面的要求存放IONPURE 膜堆：
存放在室内或仓库内，不要在太阳下直射
温度条件：
H 系列、紧凑型、P 系列膜堆：最大35˚C （95˚F ）
MX 、LX 、VNX 膜堆：最大45˚C （113˚F ）
新膜堆在32˚F （0˚C ）以下可以保存
新膜堆在0˚C 以下会结冻，但不会损坏，在安装和使用前解冻即可
保持新膜堆在它们最初的包装里
膜堆进出口的密封塞应塞好
膜堆寿命/贮藏
H 系列、紧凑型、P 系列膜堆：
1）将膜堆内的水排尽
2）连接清洗设备，用丙二醇循环15分钟
3）排尽丙二醇，塞住膜堆进出口。

用丙二醇贮藏的有效期为二年。

更长时间的贮
藏可以进行冲洗和重新保存
MX 、LX 、VNX 膜堆：
1）将膜堆内的水排尽
2）塞住膜堆进出口以防干化，膜堆的寿命在密封和潮湿的情况下可以达到二年开机：安装/开机的方法见操作手册的开机和安装部分
CN。
