变频器RS485通信中的干扰及解决办法变频器RS485通信中的干扰及解决办法在工业现场,许多用户都被以下问题困扰过:当PLC与变频器或变频器与变频器之间采用RS485方式进行通信时,经常容易产生通信中断、误码、死机甚至RS485接口被烧坏等故障,而且联网的变频器越多,这种现象越容易发生!由于变频器本身的特点决定了变频器会产生诸多干扰,对于RS485通信口而言,由于各个变频器和PLC使用不同的电源,或本身电路结构的不同使得各个RS485通信口的地电位相差很大,势必造成传送数据时信号失真较为严重,使得通信出错,当共模电压超过-7V或+12V时则会损坏RS485接口!将每个RS485通信口进行隔离是解决问题的最好办法,即需在每台变频器和PLC 的RS485通信口上加装RS485到RS485的隔离器,为了保证加装了隔离器后仍然使用原来的软件,隔离器必须是无延时的、波特率自动适应的数据完全透明传输装置。
德阳四星电子的BH-485G隔离器正是为解决以上问题而研制的。
BH-485G隔离器是真正具有数据流向自动切换、数据完全透明传输、无延时的隔离器,波特率为0~250Kbps自适应,供电电源具有5VDC或24VDC两种方式任选(一般变频器上均有24VDC电源输出端子),而且BH-485G具有二对RS485接线端子,避免了会使波形畸变的总线分支问题,接线非常方便。
BH-485G外形为标准导轨安装,带有数据收发指示灯。
加装了BH-485G隔离器后的变频器和PLC组成的RS485通信网络如下图所示:须将总线二端的BH-485G上的终端电阻设置开关K拨到”R”(接入120欧终端电阻),其它位置的开关拨到”OFF”(不接终端电阻).如通信距离超过2公里(9600bps时),可在总线中增加RS485中继器(型号:E485GA)或使用CAN- 485G超远程隔离驱动器。
BH-485G的详细资料请看网站上的使用说明书。
以上方案已在工程中大量采用,实践证明十分稳定可靠,已解决了RS485。
变频器谐波干扰485通讯现象近年来,随着工业自动化的快速发展,变频器作为一种重要的电力调节设备,被广泛应用于各个行业。
然而,随之而来的问题也逐渐显现出来,其中之一就是变频器谐波干扰485通讯现象。
485通讯是一种常用的工业通讯协议,具有传输距离远、抗干扰能力强等优点,因此在工业自动化领域得到广泛应用。
然而,由于变频器的工作原理,会产生大量的谐波干扰信号,这些信号会对485通讯造成干扰,导致通讯质量下降甚至中断。
变频器谐波干扰485通讯的原因主要有两个方面。
首先,变频器内部的电子元件和电路会产生谐波信号,这些信号会通过电源线、信号线等途径传播出去,进而干扰到485通讯线路。
其次,变频器的工作频率通常较高,这也增加了谐波干扰的可能性。
变频器谐波干扰485通讯的表现形式多种多样。
一方面,通讯质量下降,数据传输速率变慢,甚至出现数据丢失的情况。
另一方面,通讯线路上会出现噪声,干扰其他设备的正常工作。
此外,谐波干扰还可能导致通讯设备的故障,甚至损坏设备。
为了解决变频器谐波干扰485通讯的问题,可以采取以下几种措施。
首先,可以在变频器的输入端安装滤波器,用于抑制谐波信号的产生。
其次,可以在485通讯线路上安装屏蔽罩,减少谐波信号的干扰。
此外,还可以采用光电隔离等技术手段,将变频器和485通讯设备进行隔离,避免谐波干扰的传播。
除了以上措施,还需要加强对变频器的设计和制造过程的控制。
在设计变频器时,应尽量减少谐波信号的产生,采用合适的电子元件和电路结构。
在制造过程中,应严格控制产品质量,确保变频器的工作稳定性和可靠性。
总之,变频器谐波干扰485通讯是一个需要引起重视的问题。
只有通过合理的措施和技术手段,才能有效地解决这一问题,保证工业自动化系统的正常运行。
同时,也需要加强对变频器的研究和开发,提高其抗干扰能力,为工业自动化的发展做出贡献。
485通信中干扰抑制方法ﻫRS-485匹配电阻RS—485就是差分电平通信,在距离较长或速率较高时,线路存在回波干扰,此时要在通信线路首末两端并联120Ω匹配电阻.推荐在通信速率大于19、2Kbps或线路长度大于500米时,才考虑加接匹配电阻。
ﻫRS—485接地ﻫRS—485通信双方得地电位差要求小于1V,所以建议将两边RS-485接口得信号地相连,注意信号地不要接大地。
ﻫﻫ还有,就就是采用隔离措施ﻫ变频器应用中得干扰抑制措施在进线侧加装电抗器,可以抑制变频器产生得谐波对电网得干扰。
输出侧不能加吸收电容,因为会导致变频器过电流时延迟过电流保护动作,只能加电抗器,以改善功率因数.ﻫ避免变频器得动力线与信号线平行布线与集束布线,应分散布线。
检测器得连接线、控制用信号线要使用双绞屏蔽线。
变频器、电机得接地线应接到同一点上。
在大量产生噪声得机器上装设浪涌抑制器,加数据线滤波器到信号线上。
将检测器得连接线、控制用信号线得屏蔽层用电缆金属夹钳接地.ﻫ信号线与动力线使用屏蔽线并分别套入金属管后,效果更好。
容易受干扰得其它设备得信号线,应远离变频器与她得输入输出线.如何解决中频炉得谐波干扰中频炉在使用中产生大量得谐波,导致电网中得谐波污染非常严重。
谐波使电能传输与利用得效率降低,使电气设备过热,产生振动与噪声,并使其绝缘老化,使用寿命降低,甚至发生故障或烧毁;谐波会引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容补偿设备等设备烧毁。
谐波还会引起继电器保护与自动装置误动作,使电能计量出现混乱。
对于电力系统外部,谐波会对通信设备与电子设备产生严重干扰,因而,改善中频炉电力品质成为应对得主要着力点.ﻫﻫ滤除中频炉系统谐波得传统方法就是LC滤波器,LC滤波器就是传统得无源谐波抑制装置,由滤波电容器、电抗器与电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿得需要。
这种滤波器出现最早,成本比较低,但同时存在一些较难克服得缺点,比如只能针对单次谐波,容易产生谐波共振,导致设备损毁,随着时间谐振点会漂移,导致谐波滤除效果越来越差。
如何减少变频器对PLC及外围设备通讯电磁干扰随着工业自动化技术的不断发展,变频器(Frequency Converter)作为一种控制电机转速的重要设备,广泛应用于各个工业领域。
然而,由于变频器本身的特性以及电磁干扰等原因,会对PLC(Programmable Logic Controller)与外围设备的通讯产生干扰,进而影响整个系统的运行稳定性和可靠性。
本文将详述如何减少变频器对PLC与外围设备通讯干扰的方法,以确保工厂生产过程的正常运行。
首先,我们可以通过电磁屏蔽和接地来减少干扰。
具体措施包括:变频器和PLC的电源线分开布放,尽量减少电源线的互相干扰;合理设置接地电阻和接地导线,确保系统中的设备接地良好;对变频器的输入和输出电缆进行屏蔽处理,以减少电磁泄漏和噪声传导。
其次,良好的布线设计也是减少干扰的重要手段。
我们可以尽量将PLC与外围设备的通讯线缆采用屏蔽电缆,降低外界环境电磁干扰;通过电缆托架将通讯线缆与电源线、控制线等分开布放,避免它们相互干扰。
此外,滤波器的应用也是有效的干扰抑制方法。
在PLC输入电源线路和输出负载线路上安装滤波器,可有效过滤掉电磁干扰信号;对于通讯线路,可以使用信号滤波器来减少干扰信号的传输。
合理设置PLC输入输出模块也是减少干扰的有效方法。
对于输入模块,可以在外围设备信号输入接口处设置防护电路,防止干扰信号误判;对于输出模块,可以根据实际需求设置抗干扰电路,降低输出信号受干扰的可能性。
在PLC与外围设备间的通讯线路上使用信号隔离器和光耦隔离器,可以有效隔离变频器等高干扰源。
对于远距离通讯,可使用光耦隔离器将信号光电隔离,消除可能的电磁干扰。
增加滤波电容是另一个常用的干扰抑制方法。
在PLC电源线路和通讯线路的接线端口处增加滤波电容,以抑制电磁噪声;针对变频器的输出端口,可选择使用高品质的滤波电容来减少噪声。
合理的设备布局和间距设置也有助于减少干扰。
变频器和PLC等设备尽量远离其他干扰源,如电机、高频设备等;设备之间的布局应合理,避免干扰信号相互干扰。

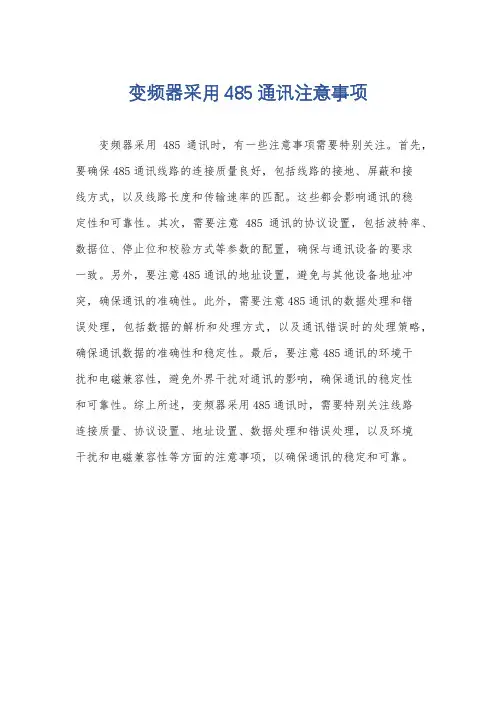

变频器采用485通讯注意事项
变频器采用485通讯时,有一些注意事项需要特别关注。
首先,要确保485通讯线路的连接质量良好,包括线路的接地、屏蔽和接
线方式,以及线路长度和传输速率的匹配。
这些都会影响通讯的稳
定性和可靠性。
其次,需要注意485通讯的协议设置,包括波特率、数据位、停止位和校验方式等参数的配置,确保与通讯设备的要求
一致。
另外,要注意485通讯的地址设置,避免与其他设备地址冲突,确保通讯的准确性。
此外,需要注意485通讯的数据处理和错
误处理,包括数据的解析和处理方式,以及通讯错误时的处理策略,确保通讯数据的准确性和稳定性。
最后,要注意485通讯的环境干
扰和电磁兼容性,避免外界干扰对通讯的影响,确保通讯的稳定性
和可靠性。
综上所述,变频器采用485通讯时,需要特别关注线路
连接质量、协议设置、地址设置、数据处理和错误处理,以及环境
干扰和电磁兼容性等方面的注意事项,以确保通讯的稳定和可靠。
西门子S120系列变频器常见故障分析及其解决措施摘要:近几年,西门子变频器这个品牌在我国的发展非常的迅速,其中的产品被我国应用到各个领域中去。
其中,S120系列的变频器作为这个公司中最为主打的一个变频器品类。
它的作用基本就是能够控制并对三相交流异步电机的速度进行有效的调节。
针对于此,下文将详细阐述这个系列的工作原理还有出现问题进行分析和研究。
关键词:经济发展分析与研究解决措施三相交流异步电机主打品牌近几年,变频调节技术的发展越来越成熟,世界各个国家都在应用电气传动,全世界都在受电气传动控制的影响进行变化。
其作为计算机智能控制技术和电力电子技术二者融合在一起共同的结果。
现阶段,我国的各大工业领域都在应用变频器来进行一系列的调速工作。
我国应用最为多的一个产品就是西门子公司研发的S120系列的变频器。
这个系列的变频器作为西门子公司中最为主打的变频器品牌,其能够应用在控制三相交流异步电机的速率大小。
还能够进行有效的调节工作。
这个变频器的优势有很多,其中最为关键的就是其有着非常稳定的系统还有非常好的动态特性以及高性能的矢量控制技术等等。
正是这些优势才使得这个系列的变频器能够被世界各个国家所应用。
但是,经过对我国对这个系列的变频器进行使用分析可知,有很多因为使用出现错误或者是设置不妥当进行发生的一系列问题发生。
根本不能实现我们当时的预期效果。
所以,我们必须要对这些问题进行研究,才能够减少类似问题的出现。
下面将详细阐述这个变频器的结构以及原理还有其硬件的配置进行分析。
本人还提出了一些有效的意见,仅供参考。
一、西门子1.1西门子S120系列的变频器的结构基本上都是交电压源到直电压源再到交电压源型spwm的变频器。
组成部分有整流电路还有直流的中间电路还有逆变电路等等电路共同构成。
1.2西门子S120系列的变频器的硬件配置有电源模块还有控制单元以及制动单元还有接口通讯板等等部分构成。
二、西门子 S120 系列变频器的工作原理一般情况之下,我们都将电压还有频率不会变化的那种交流电改变成电压还有频率能够进行变化的那种交流电,类似于这样的装置我们称之为变频器。
变频器产生的干扰及解决方案一、引言变频器是一种广泛应用于工业领域的电力调节设备,它能够改变输入电源的频率和电压,从而控制电动机的转速和运行方式。
然而,变频器在工作过程中会产生一定的电磁干扰,对周围的电子设备和系统造成不利影响。
本文将详细介绍变频器产生的干扰原因及解决方案。
二、干扰原因1. 电磁辐射干扰:变频器内部的电子元件和电路在工作时会产生高频电磁辐射,这些辐射会通过电源线、控制线等传导途径传播到其他设备或者系统,引起干扰。
2. 电磁感应干扰:变频器中的高频电流会在电源线和控制线上产生电磁感应,从而影响周围设备或者系统的正常工作。
3. 电源电压波动干扰:变频器的工作会对电源系统产生一定的负载,导致电源电压波动,进而影响其他设备的正常运行。
三、干扰影响1. 通信干扰:变频器的电磁辐射会对无线通信设备、传感器等产生干扰,导致通信质量下降或者无法正常通信。
2. 控制系统干扰:变频器的电磁感应干扰会对控制系统的传感器、执行器等产生影响,导致控制精度下降或者无法正常控制。
3. 电子设备故障:变频器引起的电源电压波动可能会对其他电子设备的电路稳定性产生影响,导致设备故障或者损坏。
四、解决方案1. 电源滤波器:通过在变频器电源输入端安装滤波器,可以有效地减少电源电压波动对其他设备的影响。
滤波器能够滤除电源中的高频噪声,提供稳定的电源供应。
2. 屏蔽措施:对变频器进行屏蔽处理,包括对电源线、控制线等进行屏蔽,可以减少变频器产生的电磁辐射干扰。
屏蔽材料的选择和布局合理性对屏蔽效果起着重要作用。
3. 地线连接:良好的地线连接可以有效地减少变频器的电磁感应干扰。
在安装变频器时,应确保变频器和其他设备的地线连接良好,减少接地电阻。
4. 滤波器:在变频器的输入端和输出端安装滤波器,可以有效地减少电磁干扰的传导。
输入端滤波器可以减少电源线上的电磁感应干扰,输出端滤波器可以减少对机电的干扰。
5. 策略调整:通过调整变频器的工作策略,如降低输出频率、增加开关频率等,可以减少电磁辐射干扰的产生。
西门子高压变频器应用中的干扰问题分析摘要:通过研究变频器在应用中干扰产生的来源及其传播的途径,提出了抗干扰的实际解决方法,可有效的解决变频器的干扰问题,保证生产稳定运行。
关键词:变频器;干扰;对策1 引言在现代工业控制系统中,随着变频器等电力电子装置的广泛使用,系统的电磁干扰(EMI)日益严重,相应的抗干扰设计技术(即电磁兼容EMC)已经变得越来越重要。
变频器系统的干扰有时能直接造成系统的硬件损坏,有时虽不能损坏系统的硬件,但常使微处理器的系统程序运行失控,导致控制失灵,从而造成设备和生产事故。
因此,如何提高系统的抗干扰能力和可靠性是自动化装置研制和应用中不可忽视的重要内容,也是计算机控制技术应用和推广的关键之一[1,2]。
谈到变频器的抗干扰问题,首先要了解干扰的来源、传播方式,然后再针对这些干扰采取不同的措施。
2 变频器干扰的来源2.1 来自外部电网的干扰电网中的谐波干扰主要通过变频器的供电电源干扰变频器。
电网中存在大量谐波源如各种整流设备、交直流互换设备、电子电压调整设备,非线性负载及照明设备等。
这些负荷都使电网中的电压、电流产生波形畸变,从而对电网中其它设备产生危害的干扰。
2.2 晶闸管换流设备对变频器的干扰当供电网络内有容量较大的晶闸管换流设备时,由于晶闸管总是在每相半周期内的部分时间内导通,容易使网络电压出现凹口,波形严重失真。
2.3 电力补偿电容对变频器的干扰电力部门对用电单位的功率因数有一定的要求,为此,许多用户都在变电所采用集中电容补偿的方法来提高功率因数。
在补偿电容投人或切出的暂态过程中,网络电压有可能出现很高的峰值,其结果是可能使变频器的整流二极管因承受过高的反向电压而击穿。
2.4 变频器自身对外部的干扰变频器的整流桥对电网来说是非线性负载,它所产生的谐波对同一电网的其它电子、电气设备产生谐波干扰。
另外变频器的逆变器大多采用PWM技术,当工作于开关模式且作高速切换时,产生大量藕合性噪声。
摘要:自从改革开放以来,我国的社会经济飞速发展,在工业产品应用领域,所采用的产品具备通接口已经是行业内发展的一个必不可少的条件。
然而,过多的通讯产品的发明与制造,虽然是基于不断改进技术与材料之上,并给人们的生活带来了巨大便利,但是在某种程度上,其自身也存在着一定程度上的缺陷,一些问题还没有得到显著的解决,尤其是变频器中的干扰问题,困扰了相关研究者们很长一段时间,而众多受干扰严重的通讯设备产品中,RS485已经成为了我国通讯领域应用不断普及的一项产品,需要我们从设计方面进行更加细致的考虑。
本文首先分析了RS485通讯干扰的来源,并对应的提出了解决方案。
关键词:RS485;变频器;干扰问题和解决方案中图分类号:TM63文献标识码:ARS485通讯在变频器中的干扰问题及解决方案李涛(陕西颐信网络科技有限责任公司,陕西西安710075)Interference problem and solution of RS485communication in frequency converterLI Tao(Shaanxi yixin network technology Co.,Ltd.,Xi 'an 710075,china )Abstract :since the reform and opening up,the rapid development of China's social economy,in the field of industrial product application,the product has access to the interface is an essential condition for the development of the industry.However,too much communication product invention and manufacture,although it is based on improving technology and material,and has brought great convenience to people's life,but to some extent,there is also a certain degree of its own defect,some problems have not been significantly,especially the interference problem of the frequency converter,plagued the relevant researchers for a long time,and many serious interference of communications equipment products,the RS485communication has become our country widespread application in the field of a product,we need to more careful consideration from the design aspect.This paper first analyzes the source of RS485communication interference and proposes a solution.Key words :RS485;Frequency converter;Interference problems and solutions文章编号:1005—7277(2019)04—0050—032019年第41卷电气传动自动化Vol.41,No.41前言RS485通讯设备是实现现代化通讯必不可少的一部分,要想能够继续被广泛的应用,克服各类因素导致的变频器干扰问题,就应该在设计方面就做到对多重因素的考虑,将之前存在的一系列问题根源进行解决。
变频器产生的干扰及解决方案一、引言变频器是一种用于调节机电转速的设备,广泛应用于工业生产中。
然而,变频器在工作过程中会产生一定的电磁干扰,对周围的电子设备和通信系统造成干扰。
本文将详细介绍变频器产生的干扰原因、干扰类型以及解决方案。
二、变频器产生的干扰原因1. 电磁辐射干扰:变频器内部的高频开关电路会产生辐射电磁场,导致附近电子设备的正常工作受到干扰。
2. 电源线干扰:变频器的电源线会产生电磁波,通过电源线传导到其他设备,引起干扰。
3. 传导干扰:变频器内部的高频开关电路会通过电源线、信号线等传导到其他设备,干扰其正常工作。
三、变频器产生的干扰类型1. 电磁辐射干扰:主要表现为电磁波辐射引起的电子设备故障、通信系统干扰等。
2. 电源线干扰:主要表现为电源线上的电磁波干扰导致其他设备的电源工作不稳定,甚至引起设备损坏。
3. 传导干扰:主要表现为变频器内部高频开关电路通过电源线、信号线等传导到其他设备,干扰其正常工作。
四、解决方案1. 电磁辐射干扰解决方案:a. 优化变频器设计:采用电磁屏蔽技术,减少电磁辐射。
b. 增加滤波器:在变频器的输入端和输出端增加滤波器,减少电磁辐射。
c. 合理布线:在安装变频器时,合理布置电源线和信号线,减少电磁辐射对其他设备的影响。
d. 使用屏蔽电缆:在连接变频器和机电的电缆中使用屏蔽电缆,减少电磁辐射。
2. 电源线干扰解决方案:a. 优化电源线设计:采用低阻抗、低电感的电源线,减少干扰传导。
b. 增加电源线滤波器:在变频器的电源输入端增加滤波器,减少电磁波对电源线的干扰。
c. 使用独立电源:为变频器和其他设备分别提供独立的电源,避免共享电源线导致的干扰。
3. 传导干扰解决方案:a. 优化变频器内部布局:合理布置高频开关电路和信号线,减少传导干扰。
b. 使用屏蔽线缆:在连接变频器和其他设备的信号线中使用屏蔽线缆,减少传导干扰。
c. 增加滤波器:在变频器的输入端和输出端增加滤波器,减少传导干扰。
西门子变频器的RS485通信设计 - 变频器_软启动器(1) USS通信特点 USS是西门子公司为变频调速器开发的串口通信协议,可支持变频调速器同主机(PC或plc)之间建立通信连接,经常适用于规模较小的自动化系统。
这种系统结构有以下特点。
1)用单一的、完全集成的系统来解决自动化问题。
全部的西门子沟通调速器都可接受USS协议作为通信链路。
2)数字化的信息传递,提高了系统的自动化水平及运行的牢靠性,解决了模拟信号传输所引起的干扰及漂移问题。
3)其通信介质接受RS485屏蔽双绞线,最远可达1000m,因此可有效地削减电缆的数量,从而可以大大削减开发和工程费用,并极大地降低客户的启动和维护成本。
4)通信速率较高,可达187.5kb/s。
对于有10个调速器,每个调速器有6个过程数据需刷新的系统,PLC的典型扫描周期为几百毫秒。
5)它接受的操作模式为总线结构的单主站、主从存取方式。
报文结构具有参数数据与过程数据,前者用于转变变频调速器的参数,后者用于快速刷新变频调速器的过程数据,如启动停止、速度给定、力矩给定等。
具有极高的快速性与牢靠性。
6)西门子变频调速器的主机上大都供应USS接口,因此不需任何附加板,仅在上位机中插入一RS485通信板或RS232/RS485接口卡,就可实现调速器数据的存取。
因此接受USS,就能以低廉的成本实现一个小型的自动化系统。
(2) S7-200与变频器的通信S7-200把握西门子Micromaster变频器的标准的USS指令,接受RS485接口方式,通过PLC可以便利地把握和监测Micromaster变频器的运行和状态。
在使用USS协议和西门子变频器通信时,需留意以下几项。
1) USS协议是使用PLC的0端口和变频器通信的,对于有两个端口的S7系列PLC要留意不要使用错误的端口号,而且当端口0用于USS协议通信时,就不能再用于其他的目的了,包括与STEP7Micro/win的通信。
变频器谐波干扰485通讯现象引言:随着电力系统的不断发展,变频器在工业控制系统中起着越来越重要的作用。
通过控制交流电机的转速,变频器可以大大提高系统的效率和精度。
然而,随之而来的问题是变频器发出的谐波信号对485通讯线路造成了干扰,导致通讯信号的失真和不稳定。
本文将对变频器谐波干扰485通讯现象进行深入探讨,并提出相应的解决方案。
一、变频器谐波干扰对485通讯的影响1.信号失真变频器发出的谐波信号会在485通讯线路中产生干扰,导致通讯信号的波形失真。
这种失真会使得接收端难以正确解析发送端发出的数据,从而影响整个通讯系统的稳定性和可靠性。
2.通讯中断谐波干扰会导致485通讯线路的信号严重受损,甚至在严重情况下造成通讯中断。
一旦通讯中断发生,工业控制系统将无法正常工作,严重影响生产效率和质量。
3.通讯距离受限变频器谐波干扰会缩短485通讯线路的传输距离,限制了通讯系统的覆盖范围。
这对于大型工业生产线或设备间的远距离通讯将会带来严重的问题。
二、变频器谐波干扰的原因1.变频器本身的设计问题部分变频器在设计上未考虑到谐波干扰对通讯线路的影响,没有采取有效的措施来减少谐波干扰的产生。
这导致了变频器在运行时产生大量的谐波信号,严重干扰了通讯线路。
2.通讯线路的抗干扰能力不足部分485通讯线路的抗干扰能力比较弱,无法有效抵御变频器发出的谐波信号,导致谐波干扰对通讯线路的影响更加明显。
三、解决方案1.优化变频器设计变频器制造商在设计变频器时应考虑到谐波干扰对通讯线路的影响,采取有效的措施来减少谐波信号的产生。
比如在变频器输出端安装滤波器,通过滤除谐波信号来减少对通讯线路的干扰。
2.加强通讯线路的抗干扰能力对485通讯线路进行改造,提高其抗干扰能力。
比如采用屏蔽线缆、安装干扰滤波器等措施,可以有效减少变频器谐波干扰对通讯线路的影响。
3.间隔设置在工业控制系统中,可以通过合理设置变频器和通讯设备之间的间隔距离,将变频器谐波干扰对通讯线路的影响降到最低。
485通信中干扰抑制方法RS-485匹配电阻RS—485是差分电平通信,在距离较长或速率较高时,线路存在回波干扰,此时要在通信线路首末两端并联120Ω匹配电阻。
推荐在通信速率大于19。
2Kbps或线路长度大于500米时,才考虑加接匹配电阻。
RS-485接地RS-485通信双方的地电位差要求小于1V,所以建议将两边RS-485接口的信号地相连,注意信号地不要接大地。
还有,就是采用隔离措施变频器应用中的干扰抑制措施在进线侧加装电抗器,可以抑制变频器产生的谐波对电网的干扰.输出侧不能加吸收电容,因为会导致变频器过电流时延迟过电流保护动作,只能加电抗器,以改善功率因数。
避免变频器的动力线与信号线平行布线和集束布线,应分散布线。
检测器的连接线、控制用信号线要使用双绞屏蔽线。
变频器、电机的接地线应接到同一点上。
在大量产生噪声的机器上装设浪涌抑制器,加数据线滤波器到信号线上。
将检测器的连接线、控制用信号线的屏蔽层用电缆金属夹钳接地。
信号线和动力线使用屏蔽线并分别套入金属管后,效果更好.容易受干扰的其它设备的信号线,应远离变频器和他的输入输出线。
如何解决中频炉的谐波干扰中频炉在使用中产生大量的谐波,导致电网中的谐波污染非常严重。
谐波使电能传输和利用的效率降低,使电气设备过热,产生振动和噪声,并使其绝缘老化,使用寿命降低,甚至发生故障或烧毁;谐波会引起电力系统局部并联谐振或串联谐振,使谐波含量放大,造成电容补偿设备等设备烧毁。
谐波还会引起继电器保护和自动装置误动作,使电能计量出现混乱。
对于电力系统外部,谐波会对通信设备和电子设备产生严重干扰,因而,改善中频炉电力品质成为应对的主要着力点。
滤除中频炉系统谐波的传统方法是LC滤波器,LC滤波器是传统的无源谐波抑制装置,由滤波电容器、电抗器和电阻器适当组合而成,与谐波源并联,除起滤波作用外,还兼顾无功补偿的需要.这种滤波器出现最早,成本比较低,但同时存在一些较难克服的缺点,比如只能针对单次谐波,容易产生谐波共振,导致设备损毁,随着时间谐振点会漂移,导致谐波滤除效果越来越差.同时,这一方式无法应对瞬变、浪涌和高次谐波,存在节能的漏洞。
终于解决了变频器对PLC模拟量的干扰问题在自动化控制系统中,变频器的使用越来越广泛,变频器对PLC 模拟量干扰问题也凸显出来。
下面举一个变频器对PLC模拟量干扰的例子以及用信号隔离模块克服此类干扰的解决办法。
现象说明:西门子PLC中AO点发出一路4-20mA电流控制信号,输出至西门子变频器,无法控制变频器启动。
故障查找:1,疑似模拟量输出板卡问题,用万用表测量4-20mA 输出信号,信号是正常的!2,开始怀疑是变频器控制信号输入端有了问题,换了一台同型号变频器,问题仍然如此。
3,用一台手持式信号发射器做4-20mA输出信号源,输出标准电流信号至变频器,这下变频器启动了,因而我们排除了模拟量输出板卡和变频器的故障。
4,由此推测是变频器的干扰信号传导至模拟量通道所致。
5,为了验证,在PLC模拟量4-20mA输出通道中加装了一台信号隔离模块TA3012,TA3012的输入端子5、6接模拟量输出模块,输出端子1、2端子接变频器,3、4端子接外部24VDC供电电源,变频器正常启动了。
5,据此断定,问题的根源在于变频器干扰模拟量通道所致。
相信不少自控工程师在调试系统的时候都曾经遇到变频器对PLC 模拟量干扰的问题,因此,笔者在此分享一下自己的系统调试心得。
在PLC和变频器同时使用的自控系统中,应该着重注意一下事项:1.PLC供电电源与动力系统电源(变频器电源)分别配置,且PLC的供电应该选择隔离变压器;2.动力线尽量与信号线分开,信号线要做屏蔽;3.无论是模拟信号输入还是模拟信号输出,模拟量通道一律使用信号隔离模块;4.PLC程序里做软件滤波设计;5.信号地与动力地分开设计。
做好以上五点,变频器对PLC模拟量干扰的问题,即可迎刃而解。
详细资料请扫描《PLC无线通讯专家》二维码索取。
每周都有新方案和例程提供免费下载。
拥有14年经验与你分享。
变频器的干扰问题解决方案1、变频器对其他电子设备的干扰解决方法。
在注塑机、电梯等的控制系统中,多采用微机或者plc 展开控制,在系统设计或者改造过程中,一定要注意变频器对微机控制板的干扰问题。
因为用户自己设计的微机控制板一般工艺水平差,不符合EMC国际标准,在采用变频器后,产生的传导和辐射干扰,往往导致控制系统工作异常,所以需要采取必要措施。
(1)良好的接地。
电机等强电控制系统的接地线必须通过接地汇流排可靠接地,微机控制板的屏蔽地,最好单独接地。
对于某些干扰严重的场合,建议将传感器、I/0接口屏蔽层与控制板的控制地相连[3]。
(2)给微机控制板输入电源加装EMI滤波器、共模电感、高频磁环等,成本低。
能够有效抑制传导干扰。
另外在辐射干扰严重的场合,如周围存有GSM、或者小灵通机站时,可以对微机控制板添加金属网状屏蔽罩展开屏蔽处理。
(3)给变频器输入加装EMI滤波器,能够有效抑制变频器对电网的传导干扰,加装输入交流和直流电抗器L1、L2。
能够提升功率因数,减小谐波污染,综合效果好。
在某些电机与变频器之间距离超过100m的场合,需要在变频器侧添加交流输出电抗器L3,解决因为输出导线对地分布参数造成的漏电流保护和减少对外部的辐射干扰。
一个行之有效的方法就是采用钢管穿线或者屏蔽电缆的方法,并将钢管外壳或者电缆屏蔽层与大地可靠连接。
请注意,在不添加交流输出电抗器L3时,假如采用钢管穿线或者屏蔽电缆的方法,增大了输出对地的分布电容,容易出现过流。
当然在实际中一般只采取其中的一种或者几种方法。
(4)对模拟传感器检测输入和模拟控制信号展开电气屏蔽和隔离。
在变频器组成的控制系统设计过程中,建议尽量不要采用模拟控制,特别是控制距离大于1M,跨控制柜安装的情况下。
因为变频器一般都有多段速设定、开关频率量输入输出,能够满足要求。
假如非要用模拟量控制时,建议一定采用屏蔽电缆,并在传感器侧或者变频器侧实现远端一点接地。
假如干扰仍旧严重,需要实现DC/DC隔离措施。
变频器产生的干扰及解决方案引言概述:变频器是一种用来调节电机的转速和输出功率的设备,广泛应用于工业生产和机械设备中。
然而,变频器在工作过程中会产生一定的干扰,给设备和系统带来一定的影响。
本文将详细介绍变频器产生的干扰及解决方案。
一、变频器产生的干扰1.1 电磁干扰:变频器在工作时会产生电磁辐射,这种辐射会对周围的电子设备和通信系统产生干扰,导致设备的正常工作受阻。
1.2 电网干扰:变频器将电网的交流电转换为直流电,然后再将直流电转换为需要的频率和电压输出。
这个过程中会产生电网波动和谐波,对电网的稳定性和电力设备造成干扰。
1.3 机械干扰:变频器在控制电机转速时,会通过改变电机的电压和频率来实现。
这种频繁的改变会对电机和机械设备产生额外的压力和振动,导致设备的寿命缩短。
二、解决方案2.1 电磁屏蔽:通过在变频器和受干扰设备之间添加电磁屏蔽材料,可以有效地隔离电磁干扰,减少干扰对设备的影响。
2.2 滤波器的应用:在变频器的输入端和输出端添加滤波器,可以滤除电网的谐波和波动,减少对电网和其他设备的干扰。
2.3 机械隔离:通过增加减振装置和隔振材料,可以减少变频器对机械设备的振动和压力,保护设备的正常运行。
三、电磁兼容性测试3.1 辐射测试:对变频器进行辐射测试,检测其电磁辐射水平是否符合相关标准,如果不符合,需要进行电磁屏蔽和滤波器的优化。
3.2 抗干扰测试:对变频器进行抗干扰测试,检测其对外界干扰的抵抗能力,如果不符合要求,需要对变频器的设计和电路进行优化。
3.3 整机测试:对整个系统进行综合测试,评估变频器对其他设备的干扰程度,根据测试结果进行相应的处理和改进。
四、合理布线和接地4.1 信号线和电源线的分离:将变频器的信号线和电源线进行分离布线,避免相互干扰,减少干扰的传播。
4.2 接地的合理设计:对变频器和其他设备的接地进行合理设计,确保接地的可靠性和连续性,减少接地回路的干扰。
五、定期维护和保养5.1 清洁和散热:定期清洁变频器和散热器,保持设备的良好散热状态,避免因过热而引起的干扰。
西门子变频器对485通信的干扰
终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中,有两种原因导致信号反射:阻抗不连续和阻抗不匹配。
以下是找到的匹配电阻的问题:
A: 我们公司的做法是:在485的任何一个节点上,对A上拉;对B下拉,具体接线就是:(+5V---R1---A---R2---B---R3---GND),其中R1:3.3K,R2:180欧姆,R3:3.3K,取消原来的120欧电阻,这样在总线空闲的时候就保证A比B高出大约200mV的电压,也就是说能保证总线上的数据状态在空闲的时候是稳定的1。
这可是我们公司几年的现场经验得来的,效果很好,保证比原来那种方式好多了.
B: 确有可取之处,但是请问:在485的任何一个节点上,对A上拉,对B下拉,如果节点多了485驱动能力恐怕支撑不了吧?
C: 485通信总线上的匹配电阻究竟应该怎样配才能使通信总线稳定可靠呢?为什么我在总线的首尾各配120欧的电阻,总线仍然不稳定?究竟有那些因素干扰了它?
D: 个人经验:485总线的匹配电阻与该总线上的设备有关。
主要是总线上设备的输入阻抗和输出阻抗对485总线的特性阻抗影响比较大。
所以在匹配485总线的终端电阻时最好使用一个可调电阻来不断的测试。
或者使用设备测量出该485总线的特性阻抗,然后加以相应的电阻与之匹配。
还有就是使用理论计算也可以计算出给485总线的相应的数据。
E: 485通信总线上的匹配电阻只在末端出现,如果设备较多(接近32个)可以不接匹配电阻;另外485通信总线虽然手册上说可以选用双绞线,但最好还是选用两芯屏蔽线且屏蔽网不得两端接地。
我的经验就是这样,且从没发现有干扰!
F: 我觉得485通讯总线的匹配电阻的选择,大家可以用这个简单的办法试一下:把一个电位器接在A—B 之间,然后用示波器测A——B之间的波形。
什么时候波形最好,就把此时电位器接在A——B两端之间的两脚的电阻值量出来,然后用同样阻值的电阻代替电位器。
G: 总线不稳定不一定是硬件引起的,我建议查找一下,是否存在软件方面的BUG。
