电路板焊接过程及原理(一)电路板焊接过程及原理什么是电路板焊接电路板焊接是一种将电子元件和电路板连接在一起的方法，通常使用焊接技术进行实现。

焊接是指通过高温加热，使焊料熔化后与电气元件表面产生化学或物理的连接。

焊接所需材料和工具进行电路板焊接时，需要以下材料和工具：•电子元件：包括电阻、电容、集成电路等。

•PCB（Printed Circuit Board）：即印刷电路板，提供电子元件安放的平台。

•焊料：常用的焊料有锡焊丝。

•焊嘴：用于焊接的热风枪或焊炉的零件。

•钳子：用于固定电子元件和PCB。

•焊接台：提供焊接工作的平台。

•镊子：用于调整和修复焊接后的元件和焊点。

•除焊器：用于清除焊接不良或不需要的焊点。

电路板焊接的步骤进行电路板焊接时，可按照以下步骤进行：1.准备工作：–将所需的电子元件、PCB和焊接材料准备好。

–确保工作区域整洁，以防止焊料或其他杂物对焊接过程造成干扰。

–确保焊接工具和设备处于良好状态，并接通电源。

2.定位电子元件：–使用钳子将电子元件固定在PCB上的正确位置上。

–通过电子元件的引脚与PCB的焊盘进行对应，确保正确插入。

3.上锡：–使用热风枪或焊炉将焊料加热至熔化状态。

–将熔化的焊料涂抹在电子元件引脚和PCB焊盘的交汇处。

–确保焊料充分涂覆焊盘和引脚。

4.焊接电子元件：–使用热风枪或焊炉烘烤焊接区域，使焊料熔化并形成可靠的焊点。

–注意控制焊接的时间和温度，以防焊接过热或过短。

–确保焊接区域均匀加热，避免焊点虚焊或损坏电子元件。

5.检查和修复：–使用镊子检查焊点质量和焊接过程中可能出现的问题。

–调整焊点位置或补焊不良的焊点，以确保焊接质量。

6.清洁工作：–使用除焊器清除不需要的焊料或不良焊点。

–清洁焊接区域，确保电路板表面干净。

电路板焊接的原理电路板焊接的原理主要涉及到焊料的熔化和固化过程。

在焊接中，通过加热焊料，使其熔化并与焊接区域的电子元件和PCB焊盘形成连接。

焊接后，焊料在冷却过程中凝固固化，形成可靠的焊点。

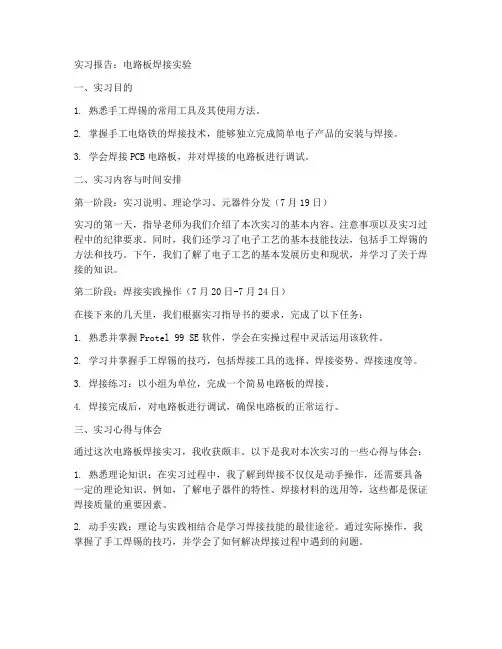

实习报告：电路板焊接实验一、实习目的1. 熟悉手工焊锡的常用工具及其使用方法。

2. 掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接。

3. 学会焊接PCB电路板，并对焊接的电路板进行调试。

二、实习内容与时间安排第一阶段：实习说明、理论学习、元器件分发（7月19日）实习的第一天，指导老师为我们介绍了本次实习的基本内容、注意事项以及实习过程中的纪律要求。

同时，我们还学习了电子工艺的基本技能技法，包括手工焊锡的方法和技巧。

下午，我们了解了电子工艺的基本发展历史和现状，并学习了关于焊接的知识。

第二阶段：焊接实践操作（7月20日-7月24日）在接下来的几天里，我们根据实习指导书的要求，完成了以下任务：1. 熟悉并掌握Protel 99 SE软件，学会在实操过程中灵活运用该软件。

2. 学习并掌握手工焊锡的技巧，包括焊接工具的选择、焊接姿势、焊接速度等。

3. 焊接练习：以小组为单位，完成一个简易电路板的焊接。

4. 焊接完成后，对电路板进行调试，确保电路板的正常运行。

三、实习心得与体会通过这次电路板焊接实习，我收获颇丰。

以下是我对本次实习的一些心得与体会：1. 熟悉理论知识：在实习过程中，我了解到焊接不仅仅是动手操作，还需要具备一定的理论知识。

例如，了解电子器件的特性、焊接材料的选用等，这些都是保证焊接质量的重要因素。

2. 动手实践：理论与实践相结合是学习焊接技能的最佳途径。

通过实际操作，我掌握了手工焊锡的技巧，并学会了如何解决焊接过程中遇到的问题。

3. 团队合作：在实习过程中，我们以小组为单位进行焊接实践。

大家互相学习、交流，共同完成任务。

这让我认识到团队合作的重要性，也提高了我的沟通与协作能力。

4. 耐心与细心：焊接是一项需要耐心和细心的工作。

在焊接过程中，我明白了细心观察、认真操作的重要性。

只有做到这一点，才能保证焊接质量。

5. 安全意识：实习过程中，指导老师强调了安全意识。

我们要严格遵守实习纪律，确保自己在操作过程中的安全。

电路板的焊接实验报告电路板的焊接实验报告引言：电路板是电子设备中不可或缺的组成部分，它承载着各种电子元件，将它们连接在一起，实现电子设备的正常运行。

而焊接作为电路板制作中的重要环节，对于电子设备的质量和性能有着直接的影响。

本实验旨在通过对电路板的焊接实践，探究焊接技术对电路板质量的影响，并总结出一些焊接技巧和注意事项。

实验步骤：1. 准备工作：在实验开始前，我们首先准备了所需的材料和工具，包括电路板、焊锡丝、焊锡膏、焊接台、焊接铁等。

同时，我们还确保工作区域通风良好，以便排除焊接过程中产生的有害气体。

2. 焊接准备：在焊接之前，我们对电路板进行了清洗，确保其表面没有灰尘和脏物。

然后，我们根据电路图的要求，确定焊接的位置和顺序，并将需要焊接的元件放置在电路板上。

3. 焊接过程：我们使用焊接铁预热焊接台，并将焊锡丝和焊锡膏准备好。

在焊接过程中，我们先将焊接铁轻轻接触到焊锡丝上，使其熔化并涂抹在焊点上，然后将焊接铁迅速移开，让焊点冷却固化。

在焊接过程中，我们需要控制好焊接铁的温度和焊接时间，以免焊接过热或过冷，影响焊点的质量。

4. 检查和修复：焊接完成后，我们对焊点进行了仔细检查，确保焊点的质量和连接可靠。

如果发现焊点存在问题，如焊接不牢固或有短路现象，我们会及时进行修复，以保证电路板的正常运行。

实验结果：通过我们的实验操作，我们成功地完成了电路板的焊接工作，并获得了良好的焊接质量。

焊点连接牢固，没有短路或虚焊现象。

经过测试，电路板能够正常工作，各个元件之间的信号传输和电流流动正常，证明我们的焊接工作是成功的。

讨论与总结：在实验过程中，我们发现焊接技巧和注意事项对焊接质量起着重要的影响。

首先，焊接铁的温度要适中，过热会导致焊点熔化不均匀，过冷则会影响焊点的牢固性。

其次，焊接时间也要掌握好，过长会使焊点过热，过短则会导致焊点不牢固。

此外，焊接时要注意避免焊接铁和焊锡丝接触过久，以免产生过多的焊锡，影响焊点的质量。

电路板焊接知识和操作规程一、电路板焊接知识1.焊接方法：常见的电路板焊接方法有手工焊接、波峰焊接、热风烙铁焊接等。

2.焊接材料：焊接材料包括焊锡丝、焊锡膏、焊锡球等。

选择合适的焊接材料可以提高焊接质量。

3.焊接温度：焊接温度对焊接质量起着至关重要的影响。

温度过高会损坏电子元器件，温度过低会影响焊接的牢固度。

4.焊接时间：焊接时间也是影响焊接质量的重要因素。

时间过长可能导致元器件损坏，时间过短则焊接不牢固。

5.焊接技术：电路板焊接要求焊点坚固、焊接表面光洁、焊接位置准确。

掌握正确的焊接技术可以提高焊接质量。

二、手工焊接操作规程1.准备工作：准备好所需的焊接材料，包括焊锡丝、焊锡膏、焊锡球等。

检查焊接工具是否正常。

2.清洗电路板：使用无水酒精或专用清洗剂清洗电路板，去除灰尘和污垢。

3.调整焊接温度：根据焊接材料的要求，调整焊接温度。

一般情况下，焊接温度为250-300℃。

4.涂抹焊锡膏：使用刷子或棉线涂抹适量的焊锡膏在焊点周围，以提高焊接质量。

5.切割焊锡丝：根据需要的长度，使用剪刀或刀片将焊锡丝切割成合适的长度。

6.焊接元器件：将焊锡丝缠绕在焊接位置的引脚周围，使用烙铁加热焊点，直到焊锡融化并覆盖整个焊点。

7.检查焊接质量：焊接完成后，检查焊点的牢固度和光洁度，确保焊接质量。

8.清洗电路板：将焊接后的电路板重新清洗，去除焊锡膏和其他残留物。

9.检测电路板：使用测试仪器检测焊接后的电路板的电气性能，确保焊接质量符合要求。

三、波峰焊接操作规程1.准备工作：准备好焊接所需的电路板和元器件，调整好焊接机的参数。

2.清洗电路板：使用无水酒精或专用清洗剂清洗电路板，去除灰尘和污垢。

3.插件：将元器件插入电路板相应的插孔或焊盘中。

4.进行焊接：将电路板放入焊接机的波峰焊接工作台上，调整好焊接机的波峰温度和速度。

按下开始按钮，波峰焊接机将自动完成焊接过程。

5.检查焊接质量：焊接完成后，检查焊点的牢固度和光洁度，确保焊接质量。

电工电子实训焊接电路板原理阐述
焊接电路板是一种将电子元件连接在一起的重要工艺。

它通过将电子元件（如电阻、电容、晶体管等）与印制电路板上预留的电路连接起来,实现电子设备的运行。

为了实现对焊接电路板的操作,需要了解以下原理。

1. 半固态焊接原理：半固态焊接是一种介于传统手工焊接和表面贴装的新型SMT技术。

其焊接原理是在高温下将锡-铜合金化合物液体浸润印制电路板中的导电层,然后在控制的冷却速度下凝固成为坚固的焊接点。

2. 焊锡原理：电子器件之间通过加热铜线和焊锡,使二者相互连接。

焊锡的熔点通常比铜线的熔点低,焊接时会在低温下熔化,这样就会在导线上形成小球状的焊接点,以连接电气元器件。

3. 焊接工艺原理：在焊接过程中,需要对铜线、半导体元件和其它电子器件进行加热。

在高温下,这些电子器件和铜线会融合到一起,形成电气连接。

在焊接过程中要控制好加热的时间和温度,以及焊接工具的移动速度和焊锡的用量,来保证焊点质量。

4. 焊接技术原理：在进行焊接时,需要选择适合电子器件的焊接方法。

对于小型元件,常用手焊、点焊和波峰焊等方式。

对于大型元件,常用手焊、波峰焊和自动焊接。

以上是焊接电路板的一些原理,掌握这些原理有助于提高焊接电路板的准确性和质量。

同时,要注意安全,选择合适的工具和设备,并严格遵守相关规章制度。

电路板焊接介绍
一）直插式元器件的焊接
焊接前的准备工作：烙铁，焊锡丝，镊子，斜口钳，口罩（最好戴上）
焊接思路：一般情况下由小到大，由低到高
元器件分类：根据电路板上的元器件，将需要焊接的元器件分类（比如电阻类，电感类，DIP芯片类等）
元器件插放（一般采用卧式）：
电烙铁的常见握法：
开始焊接：
焊接完毕后，检查焊点（进行修补）：
一个总体原则：焊接后的电路板可以使用，电气连接正常；要达到美观的效果需要长时间的积累经验。

拆焊过程：
一般情况下，不主张拆焊，很可能造成电路连接问题，拆掉焊盘问题。

二）贴片式元器件的焊接
一般采用点焊和拖焊的方式（这两种采用的烙铁头不一样，前者采用较细的烙铁头，而后者一般采用扁/宽口烙铁头）
重点介绍下拖焊的方式
IC平放在焊盘上（注意对准好管脚）
对准后用手（夹子）按（夹）住
使用融化的焊丝，随意焊接IC的数个脚来固定IC 四面全部用融化的焊丝固定好
固定好后在IC脚的头部均匀的上焊丝
把PCB斜放45度，可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动
把烙铁头放入松香中，甩掉烙铁头部多余的焊锡
把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分
接下来的动作将是整个拖焊的核心：使烙铁按照以下方式运动
表面有很多松香
用酒精清洗
焊接完毕，收工！。

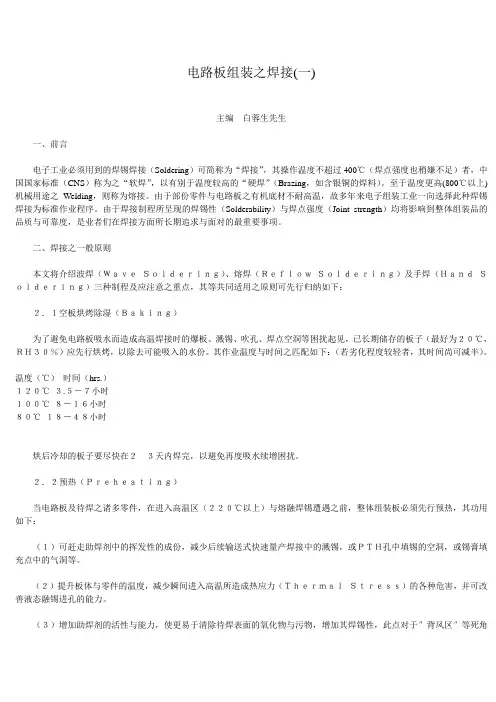

电路板组装之焊接(一)主编白蓉生先生一、前言电子工业必须用到的焊锡焊接（Soldering）可简称为“焊接”，其操作温度不超过400℃（焊点强度也稍嫌不足）者，中国国家标准（CNS）称为之“软焊”，以有别于温度较高的“硬焊”（Brazing，如含银铜的焊料）。

至于温度更高(800℃以上)机械用途之Welding，则称为熔接。

由于部份零件与电路板之有机底材不耐高温，故多年来电子组装工业一向选择此种焊锡焊接为标准作业程序。

由于焊接制程所呈现的焊锡性（Solderability）与焊点强度（Joint strength）均将影响到整体组装品的品质与可靠度，是业者们在焊接方面所长期追求与面对的最重要事项。

二、焊接之一般原则本文将介绍波焊（ＷａｖｅＳｏｌｄｅｒｉｎｇ）、熔焊（ＲｅｆｌｏｗＳｏｌｄｅｒｉｎｇ）及手焊（ＨａｎｄＳｏｌｄｅｒｉｎｇ）三种制程及应注意之重点，其等共同适用之原则可先行归纳如下：２．１空板烘烤除湿（Ｂａｋｉｎｇ）为了避免电路板吸水而造成高温焊接时的爆板、溅锡、吹孔、焊点空洞等困扰起见，已长期储存的板子（最好为２０℃，ＲＨ３０％）应先行烘烤，以除去可能吸入的水份。

其作业温度与时间之匹配如下：（若劣化程度较轻者，其时间尚可减半）。

温度（℃）时间（hrs.）１２０℃３.５－７小时１００℃８－１６小时８０℃１８－４８小时烘后冷却的板子要尽快在２ ３天内焊完，以避免再度吸水续增困扰。

２．２预热（Ｐｒｅｈｅａｔｉｎｇ）当电路板及待焊之诸多零件，在进入高温区（２２０℃以上）与熔融焊锡遭遇之前，整体组装板必须先行预热，其功用如下：（１）可赶走助焊剂中的挥发性的成份，减少后续输送式快速量产焊接中的溅锡，或ＰＴＨ孔中填锡的空洞，或锡膏填充点中的气洞等。

（２）提升板体与零件的温度，减少瞬间进入高温所造成热应力（ＴｈｅｒｍａｌＳｔｒｅｓｓ）的各种危害，并可改善液态融锡进孔的能力。

（３）增加助焊剂的活性与能力，使更易于清除待焊表面的氧化物与污物，增加其焊锡性，此点对于″背风区″等死角处尤其重要。

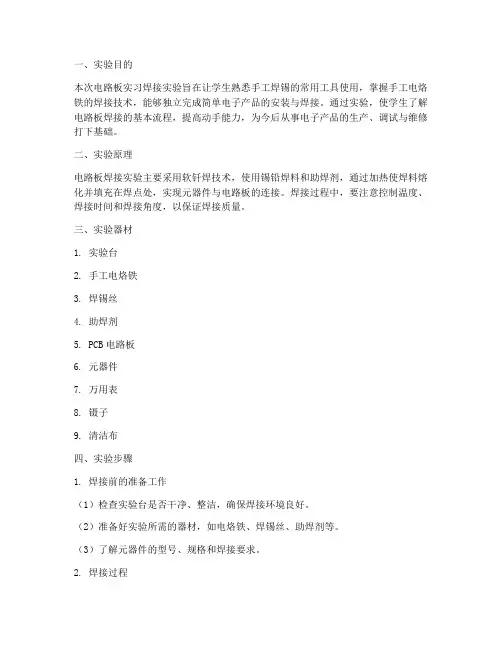

一、实验目的本次电路板实习焊接实验旨在让学生熟悉手工焊锡的常用工具使用，掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接。

通过实验，使学生了解电路板焊接的基本流程，提高动手能力，为今后从事电子产品的生产、调试与维修打下基础。

二、实验原理电路板焊接实验主要采用软钎焊技术，使用锡铅焊料和助焊剂，通过加热使焊料熔化并填充在焊点处，实现元器件与电路板的连接。

焊接过程中，要注意控制温度、焊接时间和焊接角度，以保证焊接质量。

三、实验器材1. 实验台2. 手工电烙铁3. 焊锡丝4. 助焊剂5. PCB电路板6. 元器件7. 万用表8. 镊子9. 清洁布四、实验步骤1. 焊接前的准备工作（1）检查实验台是否干净、整洁，确保焊接环境良好。

（2）准备好实验所需的器材，如电烙铁、焊锡丝、助焊剂等。

（3）了解元器件的型号、规格和焊接要求。

2. 焊接过程（1）用万用表检测元器件是否良好。

（2）将元器件插入PCB电路板相应位置。

（3）使用电烙铁加热焊点，同时将焊锡丝接触焊点。

（4）在焊锡丝熔化后，迅速将焊锡丝离开焊点，保持电烙铁在焊点处加热一段时间，使焊锡充分填充焊点。

（5）检查焊接质量，确保焊点饱满、光滑、无虚焊。

（6）重复以上步骤，完成所有元器件的焊接。

3. 焊接后的检查（1）使用万用表检测焊接后的电路，确保电路连通良好。

（2）检查焊点外观，确保焊点饱满、光滑、无虚焊。

（3）检查元器件是否固定牢固，无松动现象。

五、实验结果与分析本次实验成功完成了PCB电路板的焊接，焊接质量良好。

在实验过程中，我们掌握了以下要点：1. 控制焊接温度：焊接温度过高会导致焊点氧化，温度过低则无法保证焊接质量。

2. 控制焊接时间：焊接时间过长会导致焊点氧化，时间过短则无法使焊锡充分填充焊点。

3. 焊接角度：焊接角度要适中，确保焊锡能够充分填充焊点。

4. 清洁工作：焊接过程中要保持实验台和元器件的清洁，避免杂质影响焊接质量。

六、实验心得通过本次电路板实习焊接实验，我深刻认识到焊接技术在电子产品生产中的重要性。

一、实验目的1. 熟悉电路板焊接的基本流程和操作方法。

2. 掌握焊接工具的使用技巧，提高焊接质量。

3. 了解焊接过程中常见问题的处理方法。

4. 培养团队协作能力和动手实践能力。

二、实验内容1. 实验原理电路板焊接是将电子元器件按照电路图的要求，通过焊接技术连接到电路板上，形成电路的过程。

焊接质量直接影响电子产品的性能和寿命。

2. 实验步骤（1）准备材料：电路板、元器件、焊锡丝、助焊剂、电烙铁、镊子、剪线钳等。

（2）焊接前准备：将电路板放置在平整的工作台上，用剪线钳剪去元器件引脚上的多余部分，用酒精棉擦拭电路板和元器件的焊接部位。

（3）焊接操作：a. 按照电路图，确定元器件焊接位置和焊接顺序。

b. 使用电烙铁加热元器件引脚和电路板焊盘，将焊锡丝放置在加热部位，待焊锡熔化后，迅速将焊锡丝与元器件引脚、焊盘接触，使焊锡均匀地包裹住元器件引脚和焊盘。

c. 焊接完成后，用镊子轻轻夹住元器件引脚，检查焊点是否饱满、均匀，无虚焊、冷焊现象。

d. 重复以上步骤，完成所有元器件的焊接。

（4）焊接后处理：焊接完成后，用酒精棉擦拭电路板，清除多余的焊锡和助焊剂。

3. 实验结果与分析本次实验共焊接了一个简单的电路板，包括电阻、电容、二极管等元器件。

在焊接过程中，严格按照实验步骤进行操作，确保焊接质量。

实验过程中，发现以下问题：（1）焊接时，电烙铁加热时间不宜过长，以免烧坏元器件。

（2）焊接过程中，焊锡丝与元器件引脚、焊盘接触时间不宜过长，以免产生虚焊。

（3）焊接完成后，应检查焊点是否饱满、均匀，无虚焊、冷焊现象。

针对以上问题，采取以下措施：（1）调整电烙铁加热时间，确保在短时间内完成焊接。

（2）控制焊锡丝与元器件引脚、焊盘接触时间，避免虚焊。

（3）检查焊点质量，确保焊接质量。

三、实验总结1. 通过本次实验，掌握了电路板焊接的基本流程和操作方法。

2. 熟悉了焊接工具的使用技巧，提高了焊接质量。

3. 了解焊接过程中常见问题的处理方法，为以后的实际工作打下基础。

电路板焊接实验报告电路板焊接实验报告引言电路板焊接是电子工程学中非常重要的一项实践技能。

通过焊接电子元件，可以将它们连接在一起，形成一个完整的电路，实现电子设备的功能。

本次实验旨在通过实际操作，掌握电路板焊接的基本技巧，并了解焊接对电路性能的影响。

实验步骤1. 准备工作在进行电路板焊接之前，首先需要准备好所需的工具和材料。

包括焊锡、焊锡丝、焊接台、焊接枪、钳子等。

同时，还需要准备好待焊接的电路板和元件。

2. 清洁电路板将电路板放置在焊接台上，用酒精或清洁剂擦拭电路板表面，确保表面干净无尘。

这样可以提高焊接的质量和可靠性。

3. 安装元件根据电路图，将元件逐个安装到电路板上。

注意检查元件的引脚是否正确插入电路板的孔中，并保持元件与电路板表面平行。

4. 焊接电路将焊接枪预热至适当温度，一般为250-300摄氏度。

用焊锡丝蘸取适量焊锡，然后将焊锡丝与焊接枪接触在待焊接的元件引脚和电路板孔上，形成焊接点。

焊接点应均匀、充分覆盖引脚和孔，避免焊接过多或过少。

5. 检查焊接质量焊接完成后，用放大镜或显微镜检查焊接点的质量。

焊接点应呈现光亮、均匀的圆形，焊锡与引脚、孔紧密结合。

同时，还需要检查是否存在焊接短路、焊接不良等问题。

实验结果与分析通过本次实验，我成功完成了电路板的焊接，所有焊接点均呈现出良好的质量。

焊接点的光亮、均匀和紧密结合，没有出现焊接不良的情况。

这表明我在焊接技巧上有一定的掌握，并且能够按照要求进行操作。

焊接质量对电路性能的影响非常重要。

焊接不良可能导致焊点松动、接触不良、短路等问题，进而影响整个电路的工作稳定性和可靠性。

因此，在实际应用中，焊接质量的要求非常高，需要严格按照标准操作，确保焊接点的质量。

结论通过本次电路板焊接实验，我掌握了基本的焊接技巧，并了解了焊接对电路性能的重要影响。

通过实际操作，我深刻认识到焊接的重要性，以及焊接技术的复杂性和精细性。

在今后的学习和工作中，我将继续提高自己的焊接技能，不断完善焊接质量，为电子工程学的发展做出贡献。

焊接电路板实验报告实验目的，通过焊接电路板的实验，掌握焊接技术，了解电路板的结构和原理，提高实际操作能力。

实验原理，电路板是电子产品的重要组成部分，通过焊接将电子元器件连接到电路板上，形成电路连接。

焊接是利用焊料的熔化来连接金属的工艺。

电路板上的焊接工艺对电子产品的性能和可靠性有着重要影响。

实验材料和设备，电路板、焊接工具（焊锡、焊台、焊锡吸取器、镊子等）、电子元器件（电阻、电容、二极管等）。

实验步骤：1. 准备工作，将电路板和需要焊接的电子元器件准备齐全，清理工作台，保持工作环境整洁。

2. 焊接准备，打开焊台，等待温度升高，准备焊锡和焊锡吸取器。

3. 焊接电子元器件，根据电路板上的元器件位置，依次焊接电阻、电容、二极管等元器件。

注意焊接时的温度和时间控制，避免过热或过长时间焊接造成元器件损坏。

4. 检查和修正，焊接完成后，用镊子检查焊点的牢固程度，如有松动或未完全焊接的情况，及时修正。

5. 清理工作，关闭焊台，整理工作台，清理焊接产生的废渣和焊锡渣。

实验结果与分析，经过焊接实验，电路板上的电子元器件成功焊接到了电路板上，焊点牢固，电路连接良好。

通过实际操作，掌握了焊接技术，了解了电路板的结构和原理，提高了实际操作能力。

实验总结，焊接电路板是电子技术实践中重要的一环，通过本次实验，我对焊接工艺有了更深入的理解，掌握了实际操作技能。

在今后的学习和工作中，我会继续加强实际操作，不断提高焊接技术水平，为将来的电子产品研发和生产打下坚实的基础。

实验存在的问题和改进措施，在实验中，我发现焊接时需要注意温度和时间的控制，以免造成元器件损坏。

在未来的实验中，我会更加细心和谨慎，提高焊接的精准度和效率。

通过本次焊接电路板的实验，我对电子技术有了更深入的了解，掌握了实际操作技能，为以后的学习和工作打下了坚实的基础。

希望在未来的实践中能够不断提高自己的实际操作能力，为电子技术的发展贡献自己的力量。

一、实验目的1. 熟悉电路板焊接的基本操作流程，掌握焊接技巧。

2. 学习使用焊接工具，提高焊接技能。

3. 熟悉焊接过程中的注意事项，确保焊接质量。

二、实验原理电路板焊接是电子设备制造过程中不可或缺的环节，其质量直接影响到设备的性能和寿命。

焊接过程中，通过加热使焊锡熔化，使其流入焊点，冷却后形成焊点，从而实现元器件之间的连接。

三、实验仪器与材料1. 实验仪器：电烙铁、助焊剂、焊锡、剪线钳、螺丝刀等。

2. 实验材料：PCB板、元器件、焊接线等。

四、实验步骤1. 准备工作：将元器件按照电路图进行排列，确保元器件摆放整齐、方向正确。

2. 焊接操作：（1）预热电烙铁：将电烙铁插入电源，预热至适宜温度。

（2）上锡：将焊锡丝放在焊点处，用烙铁头将焊锡丝熔化，使其流入焊点。

（3）焊接：将元器件引脚插入焊点，保持烙铁头与元器件引脚的接触，使焊锡充分熔化并填充焊点。

（4）焊接质量检查：观察焊点外观，确保焊点圆润、饱满、无虚焊、气孔等现象。

3. 焊接完毕后，用剪线钳剪去多余的焊锡丝。

五、实验结果与分析1. 实验结果：按照实验步骤，成功完成了电路板的焊接，焊点外观良好，无虚焊、气孔等现象。

2. 实验分析：（1）焊接过程中，电烙铁温度的控制至关重要。

温度过高容易造成焊点氧化、焊锡流失；温度过低则难以熔化焊锡，导致虚焊。

（2）助焊剂的使用有助于提高焊接质量，降低焊接难度。

在焊接过程中，应确保助焊剂充足，避免出现助焊剂不足的情况。

（3）焊接操作过程中，要保持烙铁头与元器件引脚的接触时间适中，过长或过短都会影响焊接质量。

（4）焊接完成后，应检查焊点外观，确保焊点圆润、饱满、无虚焊、气孔等现象。

六、实验总结通过本次电路板焊接实验，掌握了电路板焊接的基本操作流程和焊接技巧。

在实验过程中，了解到焊接过程中应注意的事项，提高了焊接质量。

在今后的学习和工作中，将继续加强焊接技能的锻炼，为电子设备的制造提供优质的服务。

七、实验心得1. 焊接过程中，温度控制至关重要，需根据实际情况进行调整。

电路板怎么焊接电路板焊接方法与技巧解析电路板的焊接是电子制造中非常重要的一项工艺，它直接关系到电路板的连接可靠性和工作稳定性。

下面将介绍电路板焊接的方法和一些技巧。

一、常见的电路板焊接方法1.手工焊接：手工焊接是最常用的电路板焊接方法之一、需要使用焊锡丝和焊锡笔等工具，先将焊锡融化涂在焊盘上，然后将焊线或元器件引脚插入焊锡中进行焊接。

2.波峰焊接：波峰焊接是一种批量生产电路板的焊接方法。

将电路板放在波峰焊接机上，通过预先设置的温度和时间参数，将焊锡波浸入焊盘中，实现焊接。

3.炉焊接：炉焊接是一种将整个电路板放入焊接炉中进行焊接的方法。

炉焊接可以实现批量生产，焊接质量也比较稳定，但需要专门的设备和一定的技术。

二、电路板焊接的技巧1.确保焊接区域干净：电路板焊接前，要确保焊接区域干净无尘。

可以使用纯酒精或去污剂清洁焊盘和元器件引脚。

2.控制焊接时间和温度：焊接时要根据焊接材料和元器件的特性，控制焊接时间和温度。

焊接时间过长可能会导致焊点过度熔化，而温度太高会引起焊盘烧毁或元器件损坏。

3.注意焊锡的使用量：焊接时要注意控制焊锡的使用量，过少焊接不牢固，过多可能会引起短路或焊锡溢出。

4.使用辅助工具：焊接时可以使用辅助工具，如焊台、镊子、吸锡器等，方便焊接过程中的操作和维修。

5.添加焊接剂：对于焊点表面氧化或污染严重的情况，可以在焊点上添加适量的焊接剂，有助于提高焊接质量和可靠性。

6.检查焊接质量：焊接完成后，要仔细检查焊点的质量。

焊接应均匀平整，没有焊锡溢出、冷焊和短路等问题。

总结起来，电路板焊接的方法包括手工焊接、波峰焊接和炉焊接。

在焊接过程中需要注意控制焊接时间、温度和焊锡的使用量，保持焊接区域干净，使用辅助工具和添加焊接剂，最后要仔细检查焊接质量。

这些技巧能够提高焊接的可靠性和稳定性，确保电路板的正常工作。

一、实训目的本次电路板焊接实训的主要目的是通过实际操作，使学生掌握电路板焊接的基本技能和技巧，熟悉焊接过程中的安全操作规范，提高学生的动手能力和实际操作水平。

通过实训，学生能够了解电路板焊接的基本原理、工具使用方法以及焊接过程中可能遇到的问题及解决方法。

二、实训内容1. 焊接原理及工具介绍（1）焊接原理：电路板焊接主要是利用焊接材料（如焊锡）在高温下熔化，使焊接部位的金属之间形成良好的金属连接。

焊接过程中，焊锡熔化后迅速冷却凝固，形成焊点，从而实现电路元件的连接。

（2）焊接工具：主要包括电烙铁、焊锡、助焊剂、剪线钳、镊子等。

2. 焊接操作步骤（1）焊接前的准备工作：检查电路板、元器件、焊接工具等是否齐全，确保电路板清洁无尘。

（2）焊接操作：按照电路图，将元器件按照要求焊接在电路板上。

具体步骤如下：① 焊接前，先预热电烙铁，使其达到适当的温度。

② 在焊接部位涂上适量的助焊剂，以降低焊接难度。

③ 将元器件引脚对准焊接位置，用镊子夹住元器件，使引脚与电路板上的焊盘对齐。

④ 用电烙铁加热元器件引脚和焊盘，使焊锡熔化。

⑤ 焊锡熔化后，迅速将元器件引脚与焊盘接触，保持一定时间，使焊锡充分润湿。

⑥ 焊接完成后，移开电烙铁，让焊锡自然冷却凝固。

3. 焊接过程中常见问题及解决方法（1）虚焊：焊接过程中，焊点不牢固，容易脱落。

解决方法：检查焊接过程中是否操作不规范，如电烙铁温度过低、焊接时间过短等，调整操作方法，重新焊接。

（2）桥接：焊接过程中，焊点连接到不应连接的焊盘上。

解决方法：仔细检查电路图，确保焊接部位正确，重新焊接。

（3）冷焊：焊接过程中，焊锡未完全熔化，导致焊点不牢固。

解决方法：检查电烙铁温度，提高焊接温度，重新焊接。

三、实训总结通过本次电路板焊接实训，我深刻认识到电路板焊接的重要性。

以下是我对本次实训的总结：1. 焊接操作需要细心和耐心，确保焊接部位正确，焊接质量良好。

2. 熟练掌握焊接工具的使用方法，提高焊接效率。

电路板的焊接实验报告
《电路板的焊接实验报告》
实验目的：通过焊接实验掌握电路板的焊接技术，提高学生对电子电路原理的理解和应用能力。

实验材料：
1. 电路板
2. 电子元件（电阻、电容、二极管等）
3. 电烙铁
4. 锡丝
5. 钳子
6. 镊子
7. 麻布
实验步骤：
1. 准备工作：将工作台整理干净，将电子元件和工具摆放整齐。

2. 焊接准备：将电路板放在工作台上，根据电路图的要求，将电子元件插入电路板的对应位置。

3. 焊接电子元件：使用电烙铁加热焊接点，将锡丝涂抹在焊接点上，然后用电烙铁将电子元件与电路板焊接在一起。

4. 检查和修正：焊接完成后，用镊子和钳子检查焊点是否牢固，如有松动或短路情况，及时进行修正。

5. 清理工作：用麻布擦拭电路板，清除焊接过程中产生的焊渣和污垢。

实验结果：通过焊接实验，学生们掌握了电路板的焊接技术，对电子元件的连
接和焊接方法有了更深入的理解。

同时，实验中还培养了学生们的动手能力和团队合作精神。

实验结论：电路板的焊接实验是电子电路原理课程的重要组成部分，通过实际操作，学生们能够更加深入地理解课堂知识，提高实际动手能力和解决问题的能力。

同时，焊接实验也是培养学生团队合作精神和创新能力的重要途径。

通过这次焊接实验，学生们不仅学会了电路板的焊接技术，还培养了实践操作的能力和动手能力，为日后的电子电路设计和制作打下了坚实的基础。

希望学生们能够在今后的学习和工作中，不断提升自己的实际操作能力，为电子领域的发展贡献自己的力量。

实验一电路的焊接实验目的：1、了解焊接的基本知识，懂得焊接的基本方法。

2、掌握最基本的焊接方法，五步焊接法。

实验器材：电烙铁、焊锡、助焊剂、实验内容及步骤：一、焊接的基础知识1. 概述在电子产品整机装配过程中，焊接是连接各电子元器件及导线的主要手段。

利用加热或加压，或两者并用来加速工件金属原子间的扩散，依靠原子间的内聚力，在工件金属连接处形成牢固的合金层，从而将工件金属永久地结合在一起。

焊接通常分为熔焊、钎焊及接触焊三大类，在电子装配中主要使用的是钎焊。

钎焊可以这样定义：在已加热的工件金属之间，熔入低于工件金属熔点的焊料，借助焊剂的作用，依靠毛细现象，使焊料浸润工件金属表面，并发生化学变化，生成合金层，从而使工件金属与焊料结合为一体。

钎焊按照使用焊料熔点的不同分为硬焊(焊料熔点高于450℃)和软焊(焊料熔点低于450℃)2. 锡焊的机理 (1) 浸润。

(2) 扩散。

(3) 界面层的结晶与凝固。

3．锡焊的工艺要素 (1) 工件金属材料应具有良好的可焊性。

(2) 工件金属表面应洁净。

(3) 正确选用助焊剂。

(4) 正确选用焊料。

(5) 控制焊接温度和时间。

4．焊点的质量要求 (1) 电气性能良好。

(2) 具有一定的机械强度。

(3) 焊点上的焊料要适量。

(4) 焊点表面应光亮且均匀。

(5) 焊点不应有毛刺、空隙。

(6) 焊点表面必须清洁。

二、焊接工具与材料.1 电烙铁(1)、外热式电烙铁外热式电烙铁结构简单，价格较低，使用寿命长，但其体积较大，升温较慢，热效率低。

(2)、内热式电烙铁内热式电烙铁具有体积小、重量轻、升温快和热效率高等优点，因而在电子装配工艺中得到了广泛的应用。

(3)、恒温电烙铁目前使用的外热式和内热式电烙铁的温度一般都超过300℃，这对焊接晶体管、集成电路等是不利的。

在质量要求较高的场合，通常需要恒温电烙铁。

(4)、感应式烙铁2 、焊料凡是用来焊接两种或两种以上的金属面，使之成为一个整体的金属或合金都叫焊料。
