pcb各层解释第一篇：pcb各层解释Mechnical: 一般多指板型机械加工尺寸标注层Keepoutlayer: 定义不能走线、打穿孔(via)或摆零件的区域。
这几个限制可以独立分开定义。
Topoverlay: 无法从字面得知其意义。
多提供些讯息来进一步讨论。
Bottomoverlay: 无法从字面得知其意义。
可多提供些讯息来进一步讨论。
Toppaste: 顶层需要露出铜皮上锡膏的部分。
Bottompaste: 底层需要露出铜皮上锡膏的部分。
Topsolder: 应指顶层阻焊层，避免在制造过程中或将来维修时可能不小心的短路Bottomsolder: 应指底层阻焊层。
Drillguide: 可能是不同孔径大小，对应的符号，个数的一个表。
Drilldrawing: 指孔位图，各个不同的孔径会有一个对应的符号。
Multilayer: 应该没有单独这一层，能指多层板，针对单面板和双面板而言。
拓展能力！第二篇：PCB电路板线路板加工，单面电路板，双面电路板，PCB电路板，PCB电路板厂，PCB电路板厂家-梅州市创福达电子有限公司，是一家专业生产各种高精密单，双面及多层印刷PCB电路板，致力于快速高密度多层板、特种PCB电路板的研发生产制造，为用户提供PCB线路板技术支持与服务。
创福达电路板厂位于梅州市丰顺县工业区，占地面积4000平米，员工100人左右，月生产PCB线路板能力20000平米。
创福达线路板厂家由多名PCB电路板业内人士创建，培养了一批制造经验丰富的员工，高素质的管理团队，先进的设备仪器和完善的质保体系，使我们不断提升在PCB电路板行业中的地位及在客户心中的良好形象。
工厂自 2006 年创建以来，规模迅速发展，拥有 4000 余平方米的厂房，100多名员工。
产品于2006年取得ISO9001、SGS认证，2009年一次取得欧盟ROHS无铅产品认证和美国UL认证。
引进整套先进的生产设备，培养了一支从事印刷电路板加工的专业队伍，健全了从市场开发，工程设计，到加工生产的一条龙服务。
pcb板电路原理图分模块解析1 pcb板电路原理图分模块解析————————————————————————————————作者：————————————————————————————————日期：PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
PCB各层含义简介浅显易懂图文展示写在前面•一，各层整体简介•二，二层板常用的层实例（绘制阶段）o 1.上下两层（T/B Layer）o 2.多层（Multi Layer）o 3.丝印层（T/B Overlay）o 4.Mechanical 1与Keep out层•三，例子板子下载链接•四，实际板子举例（成板阶段）•五，结束语：以上内容如有错误或不妥欢迎指出，谢谢！写在前面希望帮助初学AD（PCB画图）的同学对PCB实物有辅助认识的作用PCB( Printed Circuit Board)，中文名称为印制电路板，又称印刷线路板，说简单点就是块电路板一，各层整体简介English 中文作用Top Layer 顶层信号层主要用来放置走线和元器件Bottom Layer 底层信号层同上，就是一个在上面一个在背面Keep out Layer 禁止布线层所选区域外禁止布线，也有人用于设计板框Mechanical 1 机械层1 用于界定元件位置（可当Keep-out用，具体看制板厂要求）Mechanical 13、机械层13、元件本体尺寸，包括三维English 中文作用14 14Mechanical 15、16 机械层15、16用于在设计极早期估算线路板尺寸Top Overlay 顶层丝印层用来标注各种标识，元件号，商标等Bottom Overlay 底层丝印层底层丝印，同上，就是在底层Top Paste 顶层锡膏防护层定义不被盖油的层，用于焊接或SMT加工Bottom Past 底层锡膏防护层同上Top Solder 顶层阻焊层定义不可焊接的区域保护铜箔不被氧化等作用Top Solder 底层阻焊层同上，即板子上绿（其他）色的外面这一层Drill Guide 钻孔定位层焊盘及过孔的钻孔的中心定位坐标层（注意是中心）Drill Drawing 钻孔描述层焊盘及过孔的钻孔尺寸孔径尺寸描述层Multi-Layer 多层过孔穿透此层二，二层板常用的层实例（绘制阶段）1.上下两层（T/B Layer）上下两层主要用于布线和放置元器件，红色线是顶层的走线（即导线），蓝色线是底层的二维图例：三维图例：2.多层（Multi Layer）用于绘制过孔，比如需要直插元件或者固定螺丝在封装库独立封装设计时（红色标记）：多层过孔用于固定螺丝的效果（绿色标记）：二维：三维：3.丝印层（T/B Overlay）这个层就很有意思了，甚至可以图案上去，常规用法就是表元器件标号、说明、商标：二维（绿色）：三维（红色）：加图案：二维：三维：4.Mechanical 1与Keep out层这两个层都可以用来做板框和限制走线，但是严格划分的话，Mechanical 1层是用来制定板框的，而Keep out 层是用来设置禁止布线区域的，严格上讲Mechanical 1 的面积要大于Keep out一点才符合设计初衷。
pcb板电路原理图分模块解析1 pcb板电路原理图分模块解析————————————————————————————————作者：————————————————————————————————日期：PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
pcb板电路原理图分模块解析————————————————————————————————作者：————————————————————————————————日期：PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

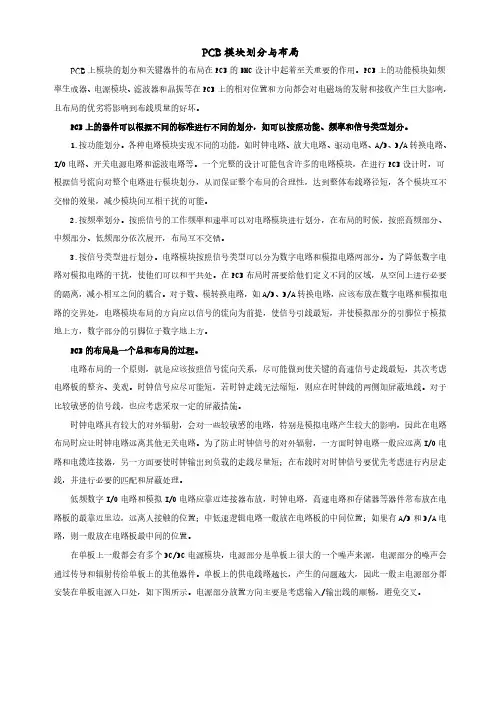

PCB模块划分与布局PCB上模块的划分和关键器件的布局在PCB的EMC设计中起着至关重要的作用。
PCB上的功能模块如频率生成器、电源模块、滤波器和晶振等在PCB上的相对位置和方向都会对电磁场的发射和接收产生巨大影响，且布局的优劣将影响到布线质量的好坏。
PCB上的器件可以根据不同的标准进行不同的划分，如可以按照功能、频率和信号类型划分。
1.按功能划分。
各种电路模块实现不同的功能，如时钟电路、放大电路、驱动电路、A/D、D/A转换电路、I/O电路、开关电源电路和滤波电路等。
一个完整的设计可能包含许多的电路模块，在进行PCB设计时，可根据信号流向对整个电路进行模块划分，从而保证整个布局的合理性，达到整体布线路径短，各个模块互不交错的效果，减少模块间互相干扰的可能。
2.按频率划分。
按照信号的工作频率和速率可以对电路模块进行划分，在布局的时候，按照高频部分、中频部分、低频部分依次展开，布局互不交错。
3.按信号类型进行划分。
电路模块按照信号类型可以分为数字电路和模拟电路两部分。
为了降低数字电路对模拟电路的干扰，使他们可以和平共处。
在PCB布局时需要给他们定义不同的区域，从空间上进行必要的隔离，减小相互之间的耦合。
对于数、模转换电路，如A/D、D/A转换电路，应该布放在数字电路和模拟电路的交界处，电路模块布局的方向应以信号的流向为前提，使信号引线最短，并使模拟部分的引脚位于模拟地上方，数字部分的引脚位于数字地上方。
PCB的布局是一个总和布局的过程。
电路布局的一个原则，就是应该按照信号流向关系，尽可能做到使关键的高速信号走线最短，其次考虑电路板的整齐、美观。
时钟信号应尽可能短，若时钟走线无法缩短，则应在时钟线的两侧加屏蔽地线。
对于比较敏感的信号线，也应考虑采取一定的屏蔽措施。
时钟电路具有较大的对外辐射，会对一些较敏感的电路，特别是模拟电路产生较大的影响，因此在电路布局时应让时钟电路远离其他无关电路。
为了防止时钟信号的对外辐射，一方面时钟电路一般应远离I/O电路和电缆连接器，另一方面要使时钟输出到负载的走线尽量短；在布线时对时钟信号要优先考虑进行内层走线，并进行必要的匹配和屏蔽处理。
pcb电路板元件符号图解PCB（Printed Circuit Board）电路板是电子设备中最常见的电路连接方式之一，广泛应用于电子产品中。
在PCB设计中，元件符号图是一种标准化的图形表示方法，用于表示电路板上的各种元件。
本文将为您详细解析常见的PCB电路板元件符号图。
一、电源符号电源符号是电路板中最常见的元件符号之一，它用来表示电路板上的电源接口。
一般情况下，电源符号使用一个带有加号和减号的长方形或箭头来表示，加号表示正极，减号表示负极。
二、电阻符号电阻符号用来表示电路中的电阻器元件，根据电阻的不同性质可以分为水平电阻（水平一字型的符号）和可变电阻（带有箭头的符号）。
电阻器元件是通过阻碍电流流动来限制电路中电流的大小。
三、电容符号电容符号用来表示电路中的电容器元件，根据电容器的不同性质可以分为固定电容（一个带有平行线的符号）和可变电容（两个半圆弧的符号）。
电容器元件通过存储电荷来储存电能。
四、电感符号电感符号用来表示电路中的电感元件，一般用一个带有螺线的符号来表示。
电感元件通过电磁感应原理将电能转换为磁能并储存起来。
五、二极管符号二极管符号用来表示电路中的二极管元件，一般为三角形或箭头形状。
二极管元件具有单向导电性，将电流限制在一个方向上。
六、晶体管符号晶体管符号用来表示电路中的晶体管元件，一般为带有三个箭头的符号。
晶体管元件是一种用来放大和开关电路信号的半导体元件。
七、集成电路符号集成电路符号用来表示电路中的集成电路元件，一般为带有多个连接点的长方形。
集成电路元件是在一个小芯片上集成了多个电子元件，具有较高的集成度和功能。
八、继电器符号继电器符号用来表示电路中的继电器元件，一般为一个带有开关箭头的长方形。
继电器元件是一种用来控制大电流电路的小电流开关元件。
总结：以上是常见的PCB电路板元件符号图解，通过对这些符号的了解，您可以更好地理解和分析电路板中的元件连接关系。
在进行PCB设计时，合理使用这些符号可以提高设计效率和准确性。
原理图分块在电子设计中，原理图是一个非常重要的部分，它是电路设计的图纸，包含了电路的连接方式、元器件的型号和参数等信息。
在进行复杂电路设计时，原理图往往会非常庞大，包含了大量的元器件和连接线。
为了更好地管理和维护原理图，我们可以将原理图进行分块处理，将其分为若干个小模块，每个模块负责不同的功能，这样可以提高原理图的可读性和可维护性。
首先，我们需要确定原理图的功能模块，将原理图按照功能进行分块。
比如，一个数字电路的原理图可以分为时序逻辑模块、组合逻辑模块、控制逻辑模块等；一个模拟电路的原理图可以分为放大器模块、滤波器模块、混频器模块等。
每个功能模块包含了相应的元器件和连接线，通过分块可以更清晰地展现电路的结构和功能。
其次，我们需要为每个功能模块添加适当的标识和注释。
在原理图中，我们可以为每个功能模块添加一个矩形框，并在框内写上功能模块的名称，这样可以让人一目了然地看出原理图的结构。
同时，我们还可以在每个功能模块的旁边添加注释，说明该功能模块的作用和特点，这样可以帮助其他人更好地理解原理图。
然后，我们需要合理地连接各个功能模块。
在原理图中，各个功能模块之间需要进行连接，这些连接线通常会相互交叉，如果不加以处理，会使得原理图变得混乱不堪。
因此，我们可以采用合理的布局方式，将各个功能模块按照一定的规则进行排列，并将连接线进行整理，使得原理图更加清晰和美观。
最后，我们需要对原理图进行模块化设计。
在进行原理图设计时，我们可以将每个功能模块进行单独设计，然后再将它们组合在一起。
这样可以提高原理图的设计效率，同时也方便后续的维护和修改。
在进行模块化设计时，我们需要合理地划分功能模块的边界，确定各个模块之间的接口和通信方式，这样可以保证各个功能模块之间的协同工作。
总之，原理图分块是一个非常重要的工作，它可以帮助我们更好地管理和维护原理图，提高原理图的可读性和可维护性。
通过对原理图进行分块处理，我们可以更清晰地展现电路的结构和功能，同时也可以提高设计效率和质量。
PCＢ板电路原理图分模块解析前面介绍了电路图中得元器件得作用与符号。
一张电路图通常有几十乃至几百个元器件，它们得连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始, 怎样才能读懂它。
其实电子电路本身有很强得规律性，不管多复杂得电路，经过分析可以发现，它就是由少数几个单元电路组成得。
好象孩子们玩得积木，虽然只有十来种或二三十种块块,可就是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂得电路,经过分析就可发现，它也就是由少数几个单元电路组成得.因此初学者只要先熟悉常用得基本单元电路，再学会分析与分解电路得本领，瞧懂一般得电路图应该就是不难得。
按单元电路得功能可以把它们分成若干类,每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用得基本单元电路来介绍。
让我们从电源电路开始.一、电源电路得功能与组成每个电子设备都有一个供给能量得电源电路。
电源电路有整流电源、逆变电源与变频器三种。
常见得家用电器中多数要用到直流电源.直流电源得最简单得供电方法就是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）得缺点，因此最经济可靠而又方便得就是使用整流电源。
电子电路中得电源一般就是低压直流电,所以要想从 220 伏市电变换成直流电，应该先把２２０伏交流变成低压交流电,再用整流电路变成脉动得直流电,最后用滤波电路滤除脉动直流电中得交流成分后才能得到直流电.有得电子设备对电源得质量要求很高, 所以有时还需要再增加一个稳压电路。
因此整流电源得组成一般有四大部分，见图 1 。
其中变压电路其实就就是一个铁芯变压器，需要介绍得只就是后面三种单元电路.二、整流电路整流电路就是利用半导体二极管得单向导电性能把交流电变成单向脉动直流电得电路。
（１）半波整流半波整流电路只需一个二极管，见图２( ａ）。
在交流电正半周时 VD 导通，负半周时 VD 截止，负载Ｒ上得到得就是脉动得直流电（２）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头得两个圈数相同得次级线圈,见图2 （ b ）。
PCB板电路原理图分模块解析前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。
负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。
（ 3 ）全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图 2 （ c ）。
负载上的电流波形和输出电压值与全波整流电路相同。
（ 4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。
图 2 （ d ）是一个二倍压整流电路。
当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近 1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是C1 上电压的 2 倍，所以叫倍压整流电路。
三、滤波电路整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。
（ 1 ）电容滤波把电容器和负载并联，如图 3 （ a ），正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
（ 2 ）电感滤波把电感和负载串联起来，如图 3 （ b ），也能滤除脉动电流中的交流成分。
（ 3 ） L 、 C 滤波用 1 个电感和 1 个电容组成的滤波电路因为象一个倒写的字母“ L ”，被称为 L 型，见图 3 （ c ）。
用 1 个电感和 2 个电容的滤波电路因为象字母“ π ”，被称为π 型，见图 3 （ d ），这是滤波效果较好的电路。
（ 4 ） RC 滤波电感器的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成 RC 滤波电路。
同样，它也有 L 型，见图 3 （ e ）；π 型，见图 3 （ f ）。
四、稳压电路交流电网电压的波动和负载电流的变化都会使整流电源的输出电压和电流随之变动，因此要求较高的电子电路必须使用稳压电源。
(1 ）稳压管并联稳压电路用一个稳压管和负载并联的电路是最简单的稳压电路，见图 4 （ a ）。
图中 R 是限流电阻。
这个电路的输出电流很小，它的输出电压等于稳压管的稳定电压值 V Z 。
(2 ）串联型稳压电路有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。
它的电路和框图见图4 （ b ）、（ c ）。
它是从取样电路（ R3 、 R4 ）中检测出输出电压的变动，与基准电压（ V Z ）比较并经放大器（ VT2 ）放大后加到调整管（ VT1 ）上，使调整管两端的电压随着变化。
如果输出电压下降，就使调整管管压降也降低，于是输出电压被提升；如果输出电压上升，就使调整管管压降也上升，于是输出电压被压低，结果就使输出电压基本不变。
在这个电路的基础上发展成很多变型电路或增加一些辅助电路，如用复合管作调整管，输出电压可调的电路，用运算放大器作比较放大的电路，以及增加辅助电源和过流保护电路等。
（ 3 ）开关型稳压电路近年来广泛应用的新型稳压电源是开关型稳压电源。
它的调整管工作在开关状态，本身功耗很小，所以有效率高、体积小等优点，但电路比较复杂。
开关稳压电源从原理上分有很多种。
它的基本原理框图见图 4 （ d ）。
图中电感 L 和电容 C 是储能和滤波元件，二极管 VD 是调整管在关断状态时为 L 、 C 滤波器提供电流通路的续流二极管。
开关稳压电源的开关频率都很高，一般为几～几十千赫，所以电感器的体积不很大，输出电压中的高次谐波也不多。
它的基本工作原理是 : 从取样电路（ R3 、 R4 ）中检测出取样电压经比较放大后去控制一个矩形波发生器。
矩形波发生器的输出脉冲是控制调整管（ VT ）的导通和截止时间的。
如果输出电压 U 0 因为电网电压或负载电流的变动而降低，就会使矩形波发生器的输出脉冲变宽，于是调整管导通时间增大，使 L 、 C 储能电路得到更多的能量，结果是使输出电压 U 0 被提升，达到了稳定输出电压的目的。
（ 4 ）集成化稳压电路近年来已有大量集成稳压器产品问世，品种很多，结构也各不相同。
目前用得较多的有三端集成稳压器，有输出正电压的 CW7800 系列和输出负电压的 CW7900 系列等产品。
输出电流从 0.1A ～ 3A ，输出电压有 5V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 等多种。
这种集成稳压器只有三个端子，稳压电路的所有部分包括大功率调整管以及保护电路等都已集成在芯片内。
使用时只要加上散热片后接到整流滤波电路后面就行了。
外围元件少，稳压精度高，工作可靠，一般不需调试。
图 4 （ e ）是一个三端稳压器电路。
图中 C 是主滤波电容， C1 、 C2 是消除寄生振荡的电容 ,VD 是为防止输入短路烧坏集成块而使用的保护二极管。
五、电源电路读图要点和举例电源电路是电子电路中比较简单然而却是应用最广的电路。
拿到一张电源电路图时，应该：① 先按“整流—滤波—稳压”的次序把整个电源电路分解开来，逐级细细分析。
② 逐级分析时要分清主电路和辅助电路、主要元件和次要元件，弄清它们的作用和参数要求等。
例如开关稳压电源中，电感电容和续流二极管就是它的关键元件。
③ 因为晶体管有 NPN 和 PNP 型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。
读图时必须分清各组输出电压的数值和极性。
在组装和维修时也要仔细分清晶体管和电解电容的极性，防止出错。
④ 熟悉某些习惯画法和简化画法。
⑤ 最后把整个电源电路从前到后全面综合贯通起来。
这张电源电路图也就读懂了。
例 1 电热毯控温电路图 5 是一个电热毯电路。
开关在“ 1 ”的位置是低温档。
220 伏市电经二极管后接到电热毯，因为是半波整流，电热毯两端所加的是约 100 伏的脉动直流电，发热不高，所以是保温或低温状态。
开关扳到“ 2 ”的位置， 220 伏市电直接接到电热毯上，所以是高温档。
例 2 高压电子灭蚊蝇器图 6 是利用倍压整流原理得到小电流直流高压电的灭蚊蝇器。
220 伏交流经过四倍压整流后输出电压可达 1100 伏，把这个直流高压加到平行的金属丝网上。
网下放诱饵，当苍蝇停在网上时造成短路，电容器上的高压通过苍蝇身体放电把蝇击毙。
苍蝇尸体落下后，电容器又被充电，电网又恢复高压。
这个高压电网电流很小，因此对人无害。
由于昆虫夜间有趋光性，因此如在这电网后面放一个 3 瓦荧光灯或小型黑光灯，就可以诱杀蚊虫和有害昆虫。
例 3 实用稳压电源图 7 是一个实用的稳压电源。
输出电压 3 ～ 9 伏可调，输出电流最大100 毫安。
这个电路就是串联型稳压电源电路。
要注意的是:① 整流桥的画法和图 2 （ c ）不同，实际上它就是桥式整流电路。
② 这个电路使用 PNP 型锗管，所以输出是负电压，正极接地。
③ 用两个普通二极管代替稳压管。
任何二极管的正向压降都是基本不变的，因此可用二极管代替稳压管。
2AP 型二极管的正向压降约是 0.3 伏， 2CP 型约是 0.7 伏， 2CZ 型约是 1 伏。
图中用了两个 2CZ 二极管作基准电压。
④ 取样电阻是一个电位器，所以输出电压是可调的。
能够把微弱的信号放大的电路叫做放大电路或放大器。
例如助听器里的关键部件就是一个放大器。
放大电路的用途和组成放大器有交流放大器和直流放大器。
交流放大器又可按频率分为低频、中源和高频；接输出信号强弱分成电压放大、功率放大等。
此外还有用集成运算放大器和特殊晶体管作器件的放大器。
它是电子电路中最复杂多变的电路。
但初学者经常遇到的也只是少数几种较为典型的放大电路。
读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。
首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。
放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析；二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。
在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。
下面我们介绍几种常见的放大电路。
低频电压放大器低频电压放大器是指工作频率在 20 赫～ 20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
（ 1 ）共发射极放大电路图 1 （ a ）是共发射极放大电路。
C1 是输入电容， C2 是输出电容，三极管 VT 就是起放大作用的器件， RB 是基极偏置电阻 ,RC 是集电极负载电阻。
1 、 3 端是输入， 2 、 3 端是输出。
3 端是公共点，通常是接地的，也称“地”端。
静态时的直流通路见图 1 （ b ），动态时交流通路见图 1 （ c ）。
电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。
