104陶瓷电容摘要：1.陶瓷电容的概述2.陶瓷电容的特性与优点3.陶瓷电容的分类4.陶瓷电容的应用领域5.陶瓷电容的发展前景正文：【陶瓷电容的概述】陶瓷电容，又称为陶瓷介质电容，是一种常见的电子元器件。
它是由陶瓷材料作为介质，并以金属作为电极的一种电容器。
陶瓷电容在我国的电子产业中有着广泛的应用，其性能稳定、工作温度范围宽、可靠性高等优点使其成为众多电子设备的重要组成部分。
【陶瓷电容的特性与优点】陶瓷电容具有许多优良的特性，这使得它在电子领域有着广泛的应用。
首先，陶瓷电容的工作温度范围很宽，一般可以达到-55℃至+125℃。
其次，陶瓷电容的稳定性能好，其电性能在长时间工作下不会发生明显的变化。
此外，陶瓷电容的抗干扰能力强，对于电磁干扰和射频干扰具有很好的抑制作用。
【陶瓷电容的分类】根据陶瓷材料的不同，陶瓷电容可以分为以下几种类型：1.钽电解电容：由钽作为阳极，以陶瓷作为阴极的电容器。
2.铌电解电容：由铌作为阳极，以陶瓷作为阴极的电容器。
3.氧化铝电容：由氧化铝作为介质的陶瓷电容。
4.氧化钛电容：由氧化钛作为介质的陶瓷电容。
5.氮化钽电容：由氮化钽作为介质的陶瓷电容。
【陶瓷电容的应用领域】陶瓷电容广泛应用于各种电子设备和电子产品中，如通信设备、计算机、家电、工业控制等领域。
陶瓷电容在这些领域中发挥着重要的作用，如存储电能、滤波、耦合、去耦等。
【陶瓷电容的发展前景】随着科技的不断发展，陶瓷电容也在不断地进行技术创新。
未来，陶瓷电容将会朝着微型化、高容量、高频率、低损耗等方向发展。
同时，新型陶瓷材料的研究与应用也将为陶瓷电容带来更多的发展空间。
8个电解电容8个电解电容是一种常见的电子元件，广泛应用于各类电路中。
它们具有容量大、电压稳定、工作可靠等特点，因此在电子领域中得到了广泛应用。
下面将依次介绍这8个电解电容的特点和应用场景。
1. 铝电解电容（Aluminum Electrolytic Capacitor）铝电解电容是最常见的电解电容之一，主要由铝箔和电解液组成。
它具有容量大、电压稳定、成本低廉等特点，广泛应用于电源滤波、功率放大和耦合等电路中。
2. 铁电解电容（Tantalum Electrolytic Capacitor）铁电解电容是一种容量相对较小但工作稳定可靠的电解电容。
它由铁箔和电解液构成，具有体积小、寿命长、温度稳定性好等特点，常用于精密仪器、通信设备和军工领域中。
3. 钽电解电容（Tantalum Electrolytic Capacitor）钽电解电容也是一种容量相对较小的电解电容，由钽箔和电解液构成。
它具有体积小、频率响应好、温度稳定性高等特点，常用于高频电路、音频放大和滤波电路中。
4. 有机电解电容（Organic Electrolytic Capacitor）有机电解电容是一种容量较大、工作稳定的电解电容。
它使用有机溶液作为电解液，具有容量大、体积小、寿命长等特点，广泛应用于电源滤波、电机起动和变频器等电路中。
5. 聚合物电解电容（Polymer Electrolytic Capacitor）聚合物电解电容是一种容量较大、体积小的电解电容。
它使用聚合物溶液作为电解液，具有低ESR、高频响应好、寿命长等特点，常用于高性能音频放大、电源滤波和平板电视等电路中。
6. 固态电解电容（Solid Electrolytic Capacitor）固态电解电容是一种新型的电解电容，它使用固态电解质代替传统的液态电解液。
它具有体积小、寿命长、温度稳定性好等特点，广泛应用于汽车电子、医疗设备和航空航天等领域。
7. 超级电容（Supercapacitor）超级电容是一种容量较小但充放电速度极快的电解电容。

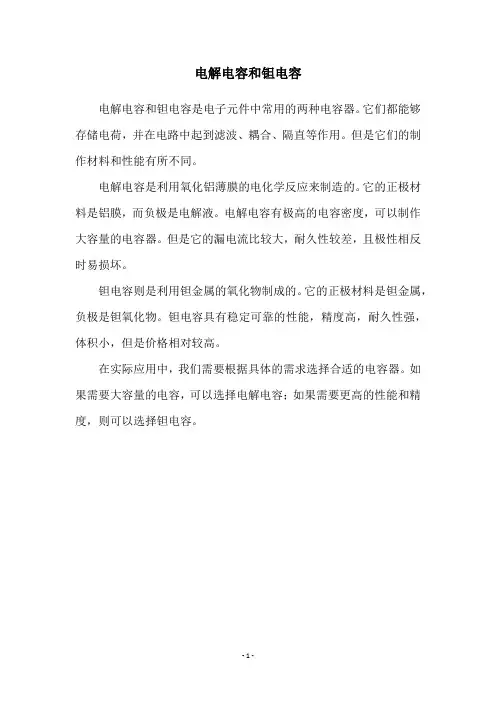

电解电容和钽电容
电解电容和钽电容是电子元件中常用的两种电容器。
它们都能够存储电荷，并在电路中起到滤波、耦合、隔直等作用。
但是它们的制作材料和性能有所不同。
电解电容是利用氧化铝薄膜的电化学反应来制造的。
它的正极材料是铝膜，而负极是电解液。
电解电容有极高的电容密度，可以制作大容量的电容器。
但是它的漏电流比较大，耐久性较差，且极性相反时易损坏。
钽电容则是利用钽金属的氧化物制成的。
它的正极材料是钽金属，负极是钽氧化物。
钽电容具有稳定可靠的性能，精度高，耐久性强，体积小，但是价格相对较高。
在实际应用中，我们需要根据具体的需求选择合适的电容器。
如果需要大容量的电容，可以选择电解电容；如果需要更高的性能和精度，则可以选择钽电容。
- 1 -。
电解电容钽电容电解电容钽电容是一种常见的电容器，它具有较高的电容值和较低的ESR值，因此在电子电路中得到广泛应用。
本文将介绍电解电容钽电容的工作原理、特点以及在电子设备中的应用。
一、工作原理电解电容钽电容是利用氧化物形成的氧化膜作为电介质的电容器。
它的结构由金属钽箔和电解液组成，其中电解液起到电解的作用，形成氧化膜。
当外加电压施加在电容器的两极上时，氧化膜上的电荷会在两极之间堆积，形成电场。
电场的强度与外加电压成正比，而电容值则与氧化膜的面积和电解液的浓度有关。
因此，电解电容钽电容可以通过调节电解液的浓度和氧化膜的面积来改变电容值。
二、特点1. 高电容值：电解电容钽电容的电容值可以达到很大，一般在几十微法到几毫法之间。
这使得它在需要存储大量电荷的电路中得到广泛应用。
2. 低ESR值：ESR（Equivalent Series Resistance）是电容器内部电阻的一种表示。
电解电容钽电容的ESR值较低，这意味着它可以提供更好的电流响应能力和更低的能量损耗。
3. 高工作温度：电解电容钽电容可以在较高的温度下正常工作，一般可达到100℃以上。
这使得它在高温环境下的电子设备中得到广泛应用。
4. 长寿命：电解电容钽电容具有较长的寿命，一般可达数千小时以上。
这使得它在需要长时间稳定性能的电路中得到广泛应用。
三、应用电解电容钽电容在电子设备中有多种应用，以下列举几个常见的应用场景：1. 电源滤波电容：在电源电路中，电解电容钽电容常用于平滑电源中的纹波电压，减小电源的纹波幅度，保证电源的稳定性能。
2. 耦合电容：在放大电路中，电解电容钽电容可用作耦合电容，将信号传输到后级电路中，实现信号放大。
3. 绕组绝缘：电解电容钽电容具有良好的绝缘性能，在电子设备的绕组中常用作绝缘电容，保证电路的安全性能。
4. 定时电容：在时钟电路和定时电路中，电解电容钽电容可以用作定时电容，控制电路的时间参数，实现精确的定时功能。
电解电容钽电容是一种具有高电容值、低ESR值、高工作温度和长寿命的电容器。
电解电容钽电容薄膜电容超级电容电解电容、钽电容、薄膜电容、超级电容电解电容（Electrolytic Capacitor）：电解电容是一种常见的极性电容器，它由两个带电极板、电解质和隔离层组成。
其中，电解质是一种导电液体或凝胶，通过电解质中的离子移动存储电荷。
电解电容以其较高的电容量、较低的ESR（等效串联电阻）和低成本而闻名，常用于电子设备中的滤波、耦合和存储应用。
钽电容（Tantalum Capacitor）：钽电容是一种电解电容的类型，它使用钽作为电极材料。
与铝电解电容相比，钽电容具有更高的电容密度和稳定性。
它的主要优点包括高频响应、低泄漏电流和低ESR，适用于高性能和高可靠性的电子设备。
然而，钽电容的价格相对较高，并且在使用过程中需要注意极性。
薄膜电容（Film Capacitor）：薄膜电容是以金属薄膜为电极、以绝缘膜为介质的电容器。
它的电介质可以是聚丙烯、聚酰亚胺、金属化聚酯等。
薄膜电容具有较高的绝缘电阻、优秀的稳定性和较低的ESR。
它广泛应用于消费电子、通信设备和电力电子等领域，常用于滤波、耦合、定时和去耦等电路应用。
超级电容（Supercapacitor）：超级电容，又称为电化学电容，属于电化学储能器件的一种。
它利用电解质和电极之间的电荷分布来储存电荷。
超级电容具有极高的能量密度和功率密度，能够以较高速率充放电，具有长寿命和良好的低温性能。
超级电容用于需要短时间高功率输出或频繁充放电的应用，如储能系统、电动车辆和备用电源等。
这里简要介绍了电解电容、钽电容、薄膜电容和超级电容四种不同类型的电容器。
每种电容器都有自己独特的特点和适用范围。
在选择适用于特定应用的电容器时，需要考虑电容值、电压能力、尺寸、成本以及电容器的特殊特性等因素。

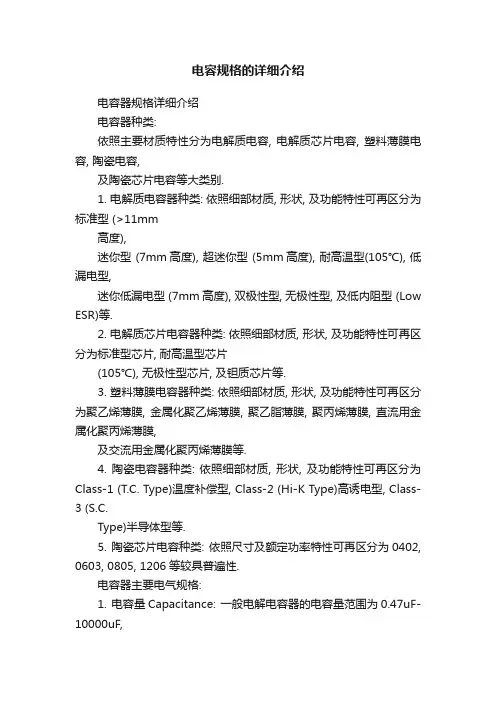

电容规格的详细介绍电容器规格详细介绍电容器种类:依照主要材质特性分为电解质电容, 电解质芯片电容, 塑料薄膜电容, 陶瓷电容,及陶瓷芯片电容等大类别.1. 电解质电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型 (>11mm高度),迷你型 (7mm高度), 超迷你型 (5mm高度), 耐高温型(105℃), 低漏电型,迷你低漏电型 (7mm高度), 双极性型, 无极性型, 及低内阻型 (Low ESR)等.2. 电解质芯片电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型芯片, 耐高温型芯片(105℃), 无极性型芯片, 及钽质芯片等.3. 塑料薄膜电容器种类: 依照细部材质, 形状, 及功能特性可再区分为聚乙烯薄膜, 金属化聚乙烯薄膜, 聚乙脂薄膜, 聚丙烯薄膜, 直流用金属化聚丙烯薄膜,及交流用金属化聚丙烯薄膜等.4. 陶瓷电容器种类: 依照细部材质, 形状, 及功能特性可再区分为Class-1 (T.C. Type)温度补偿型, Class-2 (Hi-K Type)高诱电型, Class-3 (S.C.Type)半导体型等.5. 陶瓷芯片电容种类: 依照尺寸及额定功率特性可再区分为0402, 0603, 0805, 1206等较具普遍性.电容器主要电气规格:1. 电容量Capacitance: 一般电解电容器的电容量范围为0.47uF-10000uF,测试频率为120Hz. 塑料薄膜电容器的电容量范围为0.001uF-0.47uF,测试频率为1KHz. 陶瓷电容器T/C type的电容量范围为1 pF-680pF,测试频率为1MHz. Hi-K type的电容量范围为100pF-0.047uF, 测试频率为1KHz. S/C type的电容量范围为0.01uF-0.33uF.2. 电容值误差Tolerance: 一般电解电容器的电容值误差范围为M 即 +/-20%,塑料薄膜电容器为J即 +/-5%或K即 +/-10%, 或M即 +/-20%三种, 陶瓷电容器T/C type为C即 +/-0.25pF (10pF以下时), 或D即+/-0.5pF(10pF以下时), 或J或K四种. Hi-K type 及S/C type为K或M 或Z即+80/-20%三种.3. 损失角即D值: 一般电解电容器因为内阻较大故D值较高, 其规格视电容值高低决定,为0.1-0.24以下. 塑料薄膜电容器则D值较低, 视其材质决定为0.001-0.01以下.陶瓷电容器视其材质决定, Hi-K type 及S/C type为0.025以下. T/Ctype其规格以Q值表示需高于400-1000. (Q值相当于D值的倒数) )4. 温度系数Temperature Coefficient: 即为电容量受温度变化改变之比例值,一般仅适用于陶瓷电容器. T/C type其常用代号为CH或NPO 即为 +/-60ppm,UJ即为 -750+/-120ppm, SL即为 +350+/-1000ppm. Hi-K type (Z)及S/C type (Y), 其常用代号为B (5P)即为 +/-10%, E (5U)即为+20/-55%, F (5V)即为 +30/-80%.5. 漏电流量Leakage current: 此为电解电容器之特定规格,一般以电容器本身额定电压加压3 Min后, 串接电流表测试, 其漏电流量需在0.01CV ( uF电容量值与额定电压相乘积) 或3uA以下 (取其较大数值). 特定低漏电流量使用(Lowleakage type) 则其漏电流量需在0.002CV或0.4uA以下.6. 冲击电压Surge Voltage: 一般以电容器本身额定电压之1.3倍电压加压,需工作正常无异状.7. 使用温度范围: 一般电解电容器的使用温度范围为-25℃至+85℃,特定高温用或低漏电流量用者为-40℃至+105℃. 塑料薄膜电容器为 -40℃至+85℃.陶瓷电容器T/C type为-40℃至+85℃, Hi-K type 及S/C type为-25℃至+85℃.如何选用规格适当之电容器:1. 所有被动组件中, 电容器属于种类及规格特性最复杂的组件.尤其为了配合不同电路及工作环境的需求差异, 即使是相同的电容量值与额定电压值, 亦有其它不同种类及材质特性的选择.2. 以电解电容器为例, 由于其电容量值较大,虽然能和塑料薄膜电容器或陶瓷电容器互相区隔.实际使用上仍有下述各种特性差异:A. 使用温度范围: 需选定一般型 -25℃至+85℃或耐高温型 -40℃至+105℃B. 使用高度限制: 传统A/I标准型最低高度为11mm, 迷你型为7mm,超迷你型为5mm(相当于芯片电解电容器之高度).C. 电容量误差值: 较高额定电压或电容量大于100uF时, 有一般型为 +100/-10%或 M型+/-20%.D. 低漏电流量特性: 用于某些特定电路, 与充放电时间常数准确性有关时.(相当于Tantalum钽质电容特性)E. Low ESR低内阻特性: 用于某些滤波电路,需配合高频脉波大电流之滤波效果.例如交换电源之滤波电路.F. Bipolar 双极性特性: 用于高频脉波电路,需配合高频脉波大电流之通路效果.例如推动偏向线圈之水平输出电路.G. Non-polar无极性特性: 用于低频高波幅之音频信号通路,用以避免因电容器两端之正逆向偏压, 造成输出波形失真.H. 以上为一般A/I电解电容器, 而芯片电解电容器亦同样有标准型, 耐高温型, 低漏电流量型(即钽质芯片电容), 无极性特性等分类.3. 以陶瓷电容器为例, 其材料特性区分为3类. Class 1T/C温度补偿型供高频谐振电路用, Class 2 Hi-K与Class 3S/C为滤波及信号通路用, 由于其电容量值部分类似, 且与塑料薄膜电容器亦数值接近, 需特别注意特性选用.A. Class 1容量范围为1 pF-680 pF, 可视高频电路需要, 选择CH 零温度补偿型(例如RC谐振电路, 不需补偿温度系数), UJ负温度补偿型(例如LC谐振电路,需补偿线圈正温度系数), SL无控制温度补偿型(例如高频补偿, 非谐振电路,不需考虑温度影响).4+4-/B. Class 2 Hi-K容量范围为100 pF-0.047 uF与Class 3S/C容量范围为0.01 uF-0.33 uF, 两者特性接近. 一般后者外型较小, 成本低,但耐压规格较低.C. 需注意100 pF-680 pF范围内, Class 1与 Class2电容器之Q值相差极大, 电路上不可误用.4. 以塑料薄膜电容器为例, 各类不同材质特性, 可配合不同之电路应用.其共同特性为容量不受温度影响, 适合中低频电路使用.A. 聚丙烯 (代号PPN或PPS) 材质之损失角最低, 可适用于高电压脉波电路工作. PPS 材质为1KV以上使用, PPN材质为 1KV 以下使用.B. 金属化聚丙烯 (代号MPPN) 材质耐电压较高,适用于DC高电压或AC电源电路工作.使用于AC电源电路者, 必须符合AC电源安规验证,一般称为X2电容.C. 聚乙脂 (代号PS) 损失角低且容量较低, 高频特性良好, 可适用于中低频谐振电路工作属化聚乙烯 (代号MPE) 容量范围广及无电感特性, 可适用于一般脉波电路工作. 代号.D. 金MEF者, 亦为MPE类材质, 但具有Flame-retardant防火特性.E. 聚乙烯(代号PE分为有电感特性PEI及无电感特性PEN两种) 其损失角较大, 但因成本较低,可适用于一般直流或低频电路工作.F. 所有金属化之塑料薄膜电容器, 安规电容器X Cap及 Y Cap 附加说明:1. X cap are line to line, 0.1-1 uF. X1 for 3phase line impulsed voltage tested at 4KV, X2 forAC wall-let impulsed voltage tested at 2.5 KV.2. Y cap are line to neutral ground. 4700 pF.small to limit AC leakage current. Y1 for doubleinsulation impulsed tested at 8KV, Y2 for basicinsulation impulsed tested at 5KV.3. Capacitor Discharge: The capacitor dischargetest ensures that if an ac plug is abruptlyremoved from its receptacle, the voltage acrossthe line and neutral terminals will not exceed asafe level. Per UL 1950, voltage across acapacitance greater than 0.1 μF must decay to 37%of the ac-input peak voltage in 1 second for typeA equipment and 10 seconds for typeB equipment.IEC 61010-1 requires that the pins not behazardous (live) at 5 seconds after disconnectionfrom the supply.各类电容器参考规格:电解质电容 Electrolytic Capacitor种类 (Mini) >=11mm (Super-Mini) 7mm(Ultra-Mini) 5mm额定电压 6.3-100V 160-450V 6.3-63V 6.3-50V容值范围 (120Hz) 0.47-10000uf 0.47-220uf 0.47-470uf0.1-220uf容值误差 (120Hz) M M M M温度范围 -40℃--+85℃ -25℃--+85℃ -40℃--+105℃ -40℃--+105℃漏电流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA<=0.03 CV 或 3 uA <=0.01 CV 或 3 uA损失角 (120Hz) <=0.08--0.22 <=0.16--0.20 <=0.1--0.24<=0.1--0.24种类 (High Temp.) >=11mm (Low leakage) >=11mm(Mini / Low leakage) 7mm额定电压 6.3-100V 160-450V 6.3-63V 6.3-63V容值范围 (120Hz) 0.47-10000uf 0.47-220uf 0.47-1000uf0.47-100uf容值误差 (120Hz) M M M M温度范围 -40℃--+105℃ -25℃--+105℃ -40℃--+105℃-40℃--+105℃漏电流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA<=0.002CV或0.4uA <=0.002CV或0.4uA损失角 (120Hz) <=0.08--0.22 <=0.15--0.24 <=0.1--0.24<=0.1--0.24种类 (Bipolar) >=26mm (Nonpolar)>=11mm(Low ESR)额定电压 25/50V 10-160V 6.3-63V 6.3-100V 160-450V容值范围 (120Hz) 2.2-10uf 0.47-1000uf 0.47-100uf4.7-3300uf 3.3-330uf容值误差 (120Hz) M M M温度范围 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+105℃-40℃--+105℃漏电流 (3 Min.) <=100uA <=0.03 CV 或 4 uA <=0.03 CV 或3 uA损失角 (120Hz) <=0.05 <=0.15-0.25 <=0.12--0.24Ripple Current 6-8 Amp电解质芯片电容 Electrolytic Chip Capacitor种类 Electrolytic (General) Electrolytic (Hi-Temp.)Electrolytic (Non-polar) Tantalun Chip电容值范围 0.1-1000uf 0.1-1000uf 0.1-47uf 0.1---220 uf额定电压范围 6.3-100V 6.3-100V 6.3-50V 6.3---50 V容值误差范围 M M M K / M温度范围 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+125℃漏电流 <=0.01 CV 或 3 uA <=0.01 CV 或 3 uA <=0.01 CV 或3 uA 0.01 CV 或 5 uA损失角 <=0.1-0.35 <=0.1-0.3 <=0.15-0.3 <=0.04-0.08均具有self-healing自行回复特性, 材质被高压击穿后, 只要移去高压, 即可自行回复原有功能.塑料薄膜电容器 Plastic Film Capacitor 金属化聚乙烯种类 Polyester 聚乙烯 Metallized PolyesterPolystrene 聚乙脂电容值范围 0.001-0.47uf 0.01-10uf 100-10000pf额定电压范围 50/100/200/400V 50/100/250/400/630V50/100/125/250/500V容值误差范围 J, K, M. J, K, M. G, J, K.温度范围 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃损失角(1KHz) <=0.006 <=0.01 <=0.001Withstand Voltage 200% 1 Min. 175% 3 Sec.Inductive / 代号 No/Yes, PEN(Red)/PEI(Green) No /MPE (Red) No / PS金属化聚丙烯种类 Polypropylene 聚丙烯 Metallized PolypropyleneMetallized Polypropylene 金属化聚丙烯电容值范围 0.001-0.68uf 0.01-3.3uf 0.001-0.47uf额定电压范围50/100/250/400/630/1000V 100/250/400/630V250/275VAC容值误差范围 J, K, M. G, J, K. K(>0.01uf), M(<0.01uf)温度范围 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃损失角(1KHz) <=0.0008 <=0.001 <=0.001Withstand Voltage 250 % Rated Voltage DC 2000V /1Sec. DC 2000V / 1Sec.Inductive / 代号 No, PPN / PPS (Hi-Voltage) No / MPNo / MPX (X2 Cap.)Across the line cap.陶瓷芯片电容 (MLCC)Multi-layer Ceramic Chip型号 0402 0603 0805 1206尺寸 inch 0.04L*0.02W 0.06L*0.03W 0.08L*0.05W0.12L*0.06W额定电压 16/25/50V 10/16/25/50V 10/16/25/50V25/50/100/200/500V温度系数 COG (NPO) X7R Y5V容值范围 <=220pf温度范围 -55℃--+125℃ -55℃--+125℃ -30℃--+85℃容值误差 F 或 G 或 J 或 K J 或 K 或 M +80/-20% 或 MD值 (1KHz) <=0.0015 <=0.025 <=0.05陶瓷电容 Ceramic Disc ChipClass-1 (T.C. Type) CH (NPO+/_ 60) UJ (-750+/_120)SL (+350/_1000)容值范围 <=680pf <=680pf <=680pf温度范围 -55℃--+85℃ -55℃--+85℃ -40℃--+85℃容值误差 C/D/J/K C/D/J/K C/D/J/KQ值 (1MHz) <=30pf Q>=400+20C <=30pf Q>=400+20C <=30pf Q>=400+20C>30pf Q>1000 >30pf Q>1000 >30pf Q>1000Class-2 (Hi-K Type) B(Y5P) +/_10% E(Z5U) +20/-55%F(Z5V) +30/-80%容值范围 100pf-0.047uf 100pf-0.047uf 100pf-0.047uf温度范围 -25℃--+85℃ +10℃--+85℃ +10℃--+85℃容值误差 K M +80/-20%额定电压 50/63/100/500/630/1KVD值 (1KHz) <=0.025 <=0.025 <=0.05Class-3 (S.C. Type) B(Y5P) +/_10% E(Y5U) +20/-55%F(Y5V) +30/-80%容值范围 0.01uf-0.33uf 0.01uf-0.33uf 0.01uf-0.33uf温度范围 -25℃--+85℃ -25℃--+85℃ -25℃--+85℃容值误差 K M +80/-20%额定电压 16/25/50/63VD值 (1KHz) <=0.025 <=0.025 <=0.05钽电解电容器作为电解电容器中的一类。

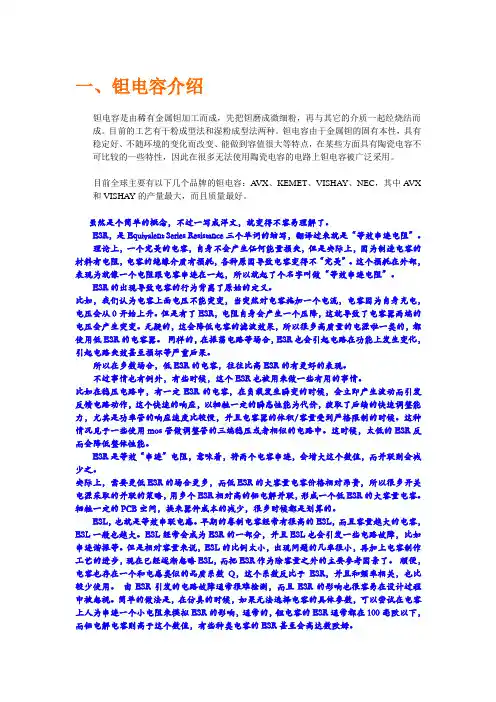

一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容：A VX、KEMET、VISHAY、NEC，其中A VX 和VISHAY的产量最大，而且质量最好。
虽然是个简单的概念，不过一写成洋文，就变得不容易理解了。
ESR，是Equivalent Series Resistance三个单词的缩写，翻译过来就是“等效串连电阻”。
理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗，各种原因导致电容变得不“完美”。
这个损耗在外部，表现为就像一个电阻跟电容串连在一起，所以就起了个名字叫做“等效串连电阻”。
ESR的出现导致电容的行为背离了原始的定义。
比如，我们认为电容上面电压不能突变，当突然对电容施加一个电流，电容因为自身充电，电压会从0开始上升。
但是有了ESR，电阻自身会产生一个压降，这就导致了电容器两端的电压会产生突变。
无疑的，这会降低电容的滤波效果，所以很多高质量的电源啦一类的，都使用低ESR的电容器。
同样的，在振荡电路等场合，ESR也会引起电路在功能上发生变化，引起电路失效甚至损坏等严重后果。
所以在多数场合，低ESR的电容，往往比高ESR的有更好的表现。
不过事情也有例外，有些时候，这个ESR也被用来做一些有用的事情。
比如在稳压电路中，有一定ESR的电容，在负载发生瞬变的时候，会立即产生波动而引发反馈电路动作，这个快速的响应，以牺牲一定的瞬态性能为代价，获取了后续的快速调整能力，尤其是功率管的响应速度比较慢，并且电容器的体积/容量受到严格限制的时候。
这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。
一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容：A VX、KEMET、VISHAY、NEC，其中A VX 和VISHAY的产量最大，而且质量最好。
虽然是个简单的概念，不过一写成洋文，就变得不容易理解了。
ESR，是Equivalent Series Resistance三个单词的缩写，翻译过来就是“等效串连电阻”。
理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗，各种原因导致电容变得不“完美”。
这个损耗在外部，表现为就像一个电阻跟电容串连在一起，所以就起了个名字叫做“等效串连电阻”。
ESR的出现导致电容的行为背离了原始的定义。
比如，我们认为电容上面电压不能突变，当突然对电容施加一个电流，电容因为自身充电，电压会从0开始上升。
但是有了ESR，电阻自身会产生一个压降，这就导致了电容器两端的电压会产生突变。
无疑的，这会降低电容的滤波效果，所以很多高质量的电源啦一类的，都使用低ESR的电容器。
同样的，在振荡电路等场合，ESR也会引起电路在功能上发生变化，引起电路失效甚至损坏等严重后果。
所以在多数场合，低ESR的电容，往往比高ESR的有更好的表现。
不过事情也有例外，有些时候，这个ESR也被用来做一些有用的事情。
比如在稳压电路中，有一定ESR的电容，在负载发生瞬变的时候，会立即产生波动而引发反馈电路动作，这个快速的响应，以牺牲一定的瞬态性能为代价，获取了后续的快速调整能力，尤其是功率管的响应速度比较慢，并且电容器的体积/容量受到严格限制的时候。
这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。
电容的主要种类：1）电解电容2）独石电容3）瓷片电容4）钽电解电容5）涤纶电容等电容指标：耐压值和电容容量。
电容的使用场合：1、电源稳压和滤波电解电容主要是用来稳压和低频交流滤波的；高频滤波是使用瓷片电容和独石电容。
当电解电容作为稳压时，接在整流桥和三端稳压器的输出端，直到稳定电压的作用。
有些远端供电的直流电源，接到电路板的输入端时，需要在电路板的电源输入端加一个大的电解电容，通常可以是220u/25V；但是，电解电容只能小队低频的波动，对于直流电源中的高频波动，可以加一个0.1u或0.01u的独石电容或者瓷片电容。
同时，在每一个芯片的电源和地两端接一个0.1u或0.01u的独石电容或者瓷片电容，解决芯片的供电过程中的开关噪声。
也叫去耦电容。
2、定时参数对于像555这样需要外接电容产生稳定脉冲的器件，涤纶电容是首选。
3、产生其它电压有些需要从单一电压产生其它的电压的芯片，如MAX232，可用0.1u的钽电容独石电容比较稳定，问温漂系数小，电容值可以做到1uF，寿命长，等效直流电阻小，价格稍贵。
瓷片电容的高频特性好，但电容值最大只能做到0.1uF。
各种电容的优缺点极性名称制作优点缺点无无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。
无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差。
无CBB电容2层聚乙烯塑料和2层金属箔交替夹杂然后捆绑而成。
有感，其他同上。
无瓷片电容薄瓷片两面渡金属膜银而成。
体积小，耐压高，价格低，频率高（有一种是高频电容）易碎！容量低无云母电容云母片上镀两层金属薄膜容易生产，技术含量低。
体积大，容量小，（几乎没有用了）无独石电容体积比CBB更小，其他同CBB，有感有电解电容两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中。
容量大。
高频特性不好。
有钽电容用金属钽作为正极，在电解质外喷上金属作为负极。
稳定性好，容量大，高频特性好。
钽电容和电解电容的区别钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，不像一般电解电容那样使用电解液。
钽电容寿命比电解电容更长一些，但是目前钽电容没有电解电容的容量做的大，也没有电解电容电压做的高。
钽电容全称是钽电解电容，也属于电解电容的一种，由于使用金属钽做介质，不需要像一般电解电容那样使用电解液，另外，钽电容不需像一般电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
此外，钽电容内部没有电解液，很适合在高温下工作。
钽电容的特点是寿命长、耐高温、精确度高、滤高频改波性能极好，不过容量较小、价格也比铝电容贵，而且耐电压及电流力量相对较弱。
它被应用于大容量滤波的地方，像CPU插槽四周就可以看到钽电容的身影，多同陶瓷电容，电解电容协作使用或是应用于电压、电流不大的地方。
电解电容是最常见的电容，它的容量比较大，而且有极性，一般应用在低频滤波和信号耦合、输入输出。
电解电容不相宜用在温度变化较大的地方。
电解电容可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平常所称的电解电容，一般我们平常用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，依据其耐压不同，贴片电容又可分为A、B、C、D四个系列，详细分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB 系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，其次个数字表示电容形状的尺寸，单位为“英寸”。
