加药计量泵流量调节与控制加药计量泵与普通容积式往复泵的根本区别在于流量调节部分。
计量泵在其驱动机构中具有专用的流量调节机构，而往复泵没有。
随着技术进步和特殊场合的要求，计量泵流量调节的方式也在不断发展。
流量调节方式主要分为以下几种：一、手动调节方式手动调节方式是采用计量泵驱动机构中的机械子系统使泵的冲程长度或有效冲程长度在0~100%范围内变化，从而达到调节流量的目的。
手动调节的方式包括：1. 可调偏心机构调节可调偏心机构是通过调节计量泵的调节螺杆，从而改变计量泵偏心机构的偏心距，达到改变计量泵柱塞行程的目的。
柱塞行程的改变直接改变了计量泵每个冲程的排量，所以计量泵的输出流量随之改变。
此类调节形式是对冲程的峰值流量进行调节，随着计量泵输出流量的改变，流量脉动对管路系统的冲击和影响也会随之改变。
可变偏心调节机构是计量泵中被普遍采用的机构形式，尤其是高负荷，苛刻环境的计量泵绝大部分采用此调节形式，只有极少品牌采用曲柄连杆调节机构。
2. 有效冲程长度调节有效冲程调节又被称为液压旁路调节。
有效冲程长度调节与可调偏心结构调节有所不同。
有效冲程调节结构不是直接改变计量泵的冲程长度，在整个调节过程中，计量泵柱塞运动的冲程长度没有直接变化。
有效冲程长度调节是利用液压旁路的开与关，改变柱塞实际驱动隔膜的冲程长度，也就是改变了柱塞驱动做功的有效长度。
通过改变柱塞的有效冲程，从而改变每个冲程的排量，最终改变计量泵的输出流量。
由于有效冲程调节不是直接改变柱塞的冲程长度，所以流量曲线的峰值不会随有效冲程改变而改变。
有效冲程调节只用于液压隔膜计量泵，是一种机构简单，调节有效稳定的机构，基本用于中低负荷计量泵的调节机构。
有效冲程调节方式已经在API675第三版中被列为计量泵冲程调节方式之一。
3. 机械“放过”式调节机械放过式调节的英文名称是LOSTMOTION。
它采用机械限位的方式，人为地使机械驱动机构与液力端柱塞脱离，从而改变柱塞的运动冲程长度，达到改变计量泵输出流量的目的。

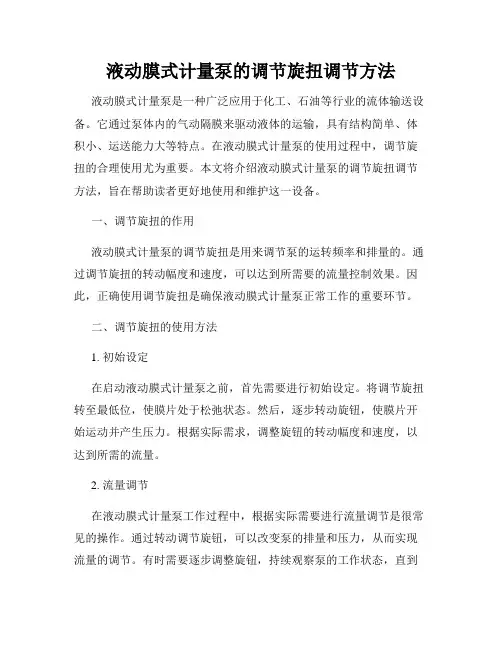

液动膜式计量泵的调节旋扭调节方法液动膜式计量泵是一种广泛应用于化工、石油等行业的流体输送设备。
它通过泵体内的气动隔膜来驱动液体的运输，具有结构简单、体积小、运送能力大等特点。
在液动膜式计量泵的使用过程中，调节旋扭的合理使用尤为重要。
本文将介绍液动膜式计量泵的调节旋扭调节方法，旨在帮助读者更好地使用和维护这一设备。
一、调节旋扭的作用液动膜式计量泵的调节旋扭是用来调节泵的运转频率和排量的。
通过调节旋扭的转动幅度和速度，可以达到所需要的流量控制效果。
因此，正确使用调节旋扭是确保液动膜式计量泵正常工作的重要环节。
二、调节旋扭的使用方法1. 初始设定在启动液动膜式计量泵之前，首先需要进行初始设定。
将调节旋扭转至最低位，使膜片处于松弛状态。
然后，逐步转动旋钮，使膜片开始运动并产生压力。
根据实际需求，调整旋钮的转动幅度和速度，以达到所需的流量。
2. 流量调节在液动膜式计量泵工作过程中，根据实际需要进行流量调节是很常见的操作。
通过转动调节旋钮，可以改变泵的排量和压力，从而实现流量的调节。
有时需要逐步调整旋钮，持续观察泵的工作状态，直到达到所需流量。
对于无法满足流量要求的情况，可根据实际情况进行维护和检修。
3. 温度控制液动膜式计量泵在使用过程中，由于液体传输和摩擦等因素的影响，会产生一定程度的热量。
为了保证设备的正常运行和延长使用寿命，需要进行温度控制。
通过调节旋钮，可以改变泵的工作频率和排量，从而达到温度控制的目的。
4. 故障排除当液动膜式计量泵出现故障时，调节旋钮也可以用于排除故障。
首先，将旋钮转至最低位，停止泵的工作。
然后，根据故障现象和经验，逐步调整旋钮，观察泵的运行情况。
通过调节旋钮，有时可以解决一些简单的故障，如泵的堵塞、漏液等问题。
三、注意事项在使用液动膜式计量泵的过程中，需要注意以下事项：1. 调节旋钮的旋转幅度和速度不宜过大，以免造成泵的过载或损坏。
2. 在调节旋钮时，应逐步进行，并观察泵的反应。

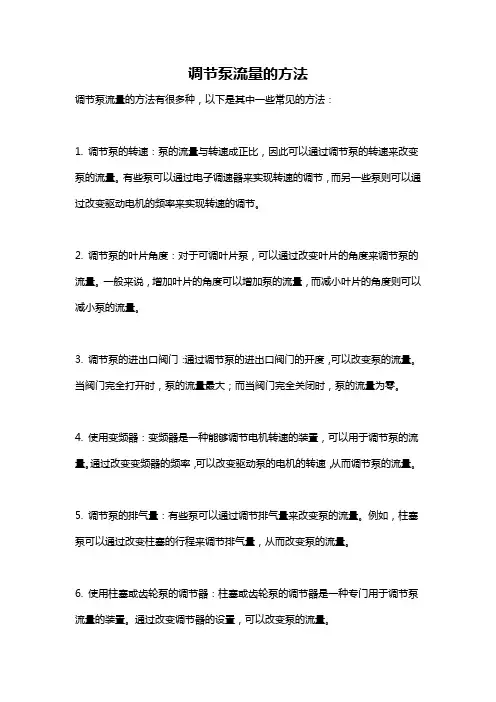

调节泵流量的方法调节泵流量的方法有很多种，以下是其中一些常见的方法：1. 调节泵的转速：泵的流量与转速成正比，因此可以通过调节泵的转速来改变泵的流量。
有些泵可以通过电子调速器来实现转速的调节，而另一些泵则可以通过改变驱动电机的频率来实现转速的调节。
2. 调节泵的叶片角度：对于可调叶片泵，可以通过改变叶片的角度来调节泵的流量。
一般来说，增加叶片的角度可以增加泵的流量，而减小叶片的角度则可以减小泵的流量。
3. 调节泵的进出口阀门：通过调节泵的进出口阀门的开度，可以改变泵的流量。
当阀门完全打开时，泵的流量最大；而当阀门完全关闭时，泵的流量为零。
4. 使用变频器：变频器是一种能够调节电机转速的装置，可以用于调节泵的流量。
通过改变变频器的频率，可以改变驱动泵的电机的转速，从而调节泵的流量。
5. 调节泵的排气量：有些泵可以通过调节排气量来改变泵的流量。
例如，柱塞泵可以通过改变柱塞的行程来调节排气量，从而改变泵的流量。
6. 使用柱塞或齿轮泵的调节器：柱塞或齿轮泵的调节器是一种专门用于调节泵流量的装置。
通过改变调节器的设置，可以改变泵的流量。
7. 调节泵的供油压力：有些泵的流量受到供油压力的影响，因此可以通过调节供油压力来改变泵的流量。
增加供油压力可以增加泵的流量，而减小供油压力则可以减小泵的流量。
8. 调节泵的进出口管道直径：管道直径的变化对泵的流量有直接影响。
增大进口管道直径可以增加泵的流量，而减小进口管道直径则可以减小泵的流量。
总结起来，调节泵流量的方法有很多种，可以通过调节泵的转速、叶片角度、进出口阀门、排气量、供油压力以及管道直径来实现。
其中，选择合适的方法需要根据具体的应用场景和需求来进行决定，以达到最佳的运行效果。
在计量泵的使用过程中，计量泵的流量比非常重要。
计量泵流量应等于或略大于工艺所需流量。
计量泵流量的使用范围在计量泵额定流量范围的30%～100较好，此时计量泵的重复再现精度高。
考虑到经济实用，建议计量泵的实际需要流量选择为计量泵额定流量的70～90％。
流量选择太高会使压力达不到，流量选择过高也会造成能量浪费。
如何手动调节流量：不同类型的计量泵调节流量的方式不同，我们主要来了解下比较常用的的手动调节流量。
泵接通电源以前，流量调节旋钮到零刻度。
在流量调节旋钮从零刻增加以前，检查吸入管路和排出管路，确保所有截止阀都打开。
拧松位于泵侧盖上的冲程锁定螺栓，以便调节泵流量，调节千分刻度冲程调节旋钮可以改变泵的流量，顺时针方向旋转减小流量，逆时针方向增加流量。
整个冲程调节范围都用百分比标出，旋钮上的最小间隔标定线为1%，将旋钮调至所需流量后，用手拧紧冲程锁定螺栓以保持住设定的流量。
流量的标定在泵运行的最初的12小时后，应对泵进行标定测试，从而找出在特定的运行条件下的精确流量。
通常仅在100、50%和10%流量下设定泵的流量，就足以表明整个调节范围内的泵的性能。
通过测定一个标定容器液面的变化，就可以对泵的流量进行计算。
建议该方法用于标定危险液体。
公司的标定柱可用于任何泵的标定。
在泵的出口采集并测量输出的液体，也同样可用标定泵的流量，但有必要在液体的排出点建立出液水头，使得泵可以精确的工作。
注意：建议一般不要使用这种方法标定流量，因为这样使得操作者直接面对危险的液体，可能导致事故。
另该方法测定的流量的时候很可能泵正处于自流，这样测的数据将比正常的偏大。
如何对计量泵进行小流量控制[摘要]己烯-1装置共有四种催化剂，四种催化剂之间有严格的配比要求，每种催化剂多加或少加均会对反应状况影响较大，会使反应系统聚合物生成量增加，腐蚀反应器等等。
四种催化剂的加入量非常小，最大的才40kg/h左右，这就需要精确控制四种催化剂的加入量，满足生产上的需要。
本文主要研究实际操作中，计量泵在低流量情况下如何达到精确控制，在催化剂加入量变化后如何更简便快捷的调整泵的冲程、变频。
[关键词]计量泵小流量控制图形计算中图分类号：u268.5+1 文献标识码：u 文章编号：1009―914x （2013）22―0402―011.前言己烯-1装置的工艺原理乙烯在一定的温度、压力条件下，以及有机金属催化剂作用下，进行三聚反应生成己烯-1。
实现高选择性合成己烯-1的关键在于催化剂体系的选择，本催化体系由四种催化剂组成。
四种催化剂之间有严格的配比要求，多加或少加均会对反应产生不利影响，会使反应系统聚合物生成量增加；己烯-1产品选择性下降；破坏金属晶相结构，腐蚀反应器等等。
所以，正常生产时必须严格控制催化剂的加入量配比，催化剂的加入量非常小，最大的才40kg/h左右，这就需要精确控制催化剂的加入量，满足生产上的需要。
2.催化剂加入量的控制手段（1）采用隔膜计量泵（2）隔膜计量泵增加变频调节经过实践只调节冲程不能满足低流量的要求，调整小流量时精确度不高。
采用在计量泵增加变频器，冲程确定后，通过调整变频可以进行微调，小流量调整更加容易。
（3）泵入口增加计量桶在计量泵入口增加一个小型计量桶，计量桶上带有精确刻度，可定期对计量泵的运行状况进行标定，确定催化剂加入量是否准确，对于偏离的情况通过冲程或者变频进行调整。
（4）操作画面上增加监控手段dcs操作画面上有四种催化剂的流量指示，现场采用的是转子流量计，由于计量泵是脉动的，转子流量计不够精确，只能作为判断泵是否工作正常，此处可采用更加精确的流量计。
以下为面板及按键功能说明：消参数设置，泵启动/停止二．操作说明1.计量泵启动后，出现下图之版本介绍画面：2. 首先经过延迟时间（时间依照设定值设定），计量泵才会启动开始加药。
《DELAY》画面，按下任意键取消：3. 接着画面显示《STROKES》（依照设定的工作模式显示工作状态），如下图所示：启动/停止计量泵《ESC》键有两个功能，一是取消及放弃参数设置功能；二是作为计量泵的启动/关闭功能。
计量泵于《OFF》状态时，无法进入功能设置页面进行参数设置，如下图所示，按住《ESC》键（约3秒钟）启动计量泵；任何时间或任何设置页面按住《ESC》键（约3秒）可停止计量泵。
（OFF-停止，ON-启动）动作模式设置MODE－PROG[1]VMS MF型计量泵可工作于七种不同模式，分别为：CONSTANT/定量式、DIVIDE/脉冲分配式、MULTIPL Y/脉冲乘算式、PPM/百分比浓度控制式、BATCH/批量式、VOLT/电压控制式、mA/电流控制式。
我们的计量泵都是脉冲输出信号所以只需设置两个参数就可以实现计量泵的加药动作。
MULTIPLY/脉冲乘算式－MOD[03]接收脉冲水表或其他脉冲讯号来源，计量泵以倍数进行加药动作。
倍数最小值为1，错误的数值计量泵将不会储存。
若觉得加药太慢可以适当的增加倍数。
按《向上/向右》键修改参数值，按《E》键储存设置，按《ESC》键放弃修改或离开。
同时设置《DELAY TIME》(讯号周期时间)，计量泵将自动把动作间隔平均分散于下一个脉冲讯号之前，请参考初始设置说明《DELAY－SET[05]》。
设置SETUP－PROG[2]除了动作模式设置之外，另外有参数需进行设置，由《MODE－PROG[2]》选单进入。
TIMEOUT/脉冲间隔时间－SET[05]此设置仅对《MULTIPL Y》（脉冲乘算式）动作模式有效。
当计量泵接收到水表的讯号后就开始动作，动作时间为第一个脉冲至下一个脉冲的时间段。
计量泵的种类特点及流量调节方式计量泵的种类特点及流量调节方式计量泵也称定量泵或比例泵。
计量泵属于往复式容积泵，用于精确计量，通常要求计量泵的稳定性精度不超过±1％。
计量泵的种类和特点根据计量泵液力端的结构类型，常将计量泵分成柱塞式、液压隔膜式、机械隔膜式和波纹管式四种。
①柱塞式计量泵。
与普通往复泵的结构基本一样，其液力端由液缸、柱塞、吸入和排出阀、密封填料等组成，除应满足普通往复泵液力端设计要求外，还应对泵的计量精度有影响的吸人阀、排出阀、密封等部件进行精心设计与选择。
②液压隔膜式计量泵。
通常称为隔膜计量泵。
单隔膜计量泵在柱塞前端装有一层隔膜(柱塞与隔膜不接触)，将液力端分隔成输液腔和液压腔。
输液腔连接泵吸入、排出阀，液压腔内充满液压油(轻质油)，并与泵体上端的液压油箱(补油箱)相通。
当柱塞前后移动时，通过液压油将压力传给隔膜并使之前后挠曲变形引起容积的变化，起到输送液体的作用及满足精确计量的要求。
③机械隔膜式计量泵。
其隔膜与柱塞机构连接，无液压油系统，柱塞的前后移动直接带动隔膜前后挠曲变形。
④波纹管式计量泵。
结构与机械隔膜计量泵相似，只是以波纹管取代隔膜，柱塞端部与波纹管固定在一起。
当柱塞往复运动时，使波纹管被拉伸和压缩，从而改变液缸的容积，达到输液与计量的目的。
计量泵的流量调节方式计量泵常用的流量调节方式有调节柱塞(或活塞)行程、调节柱塞往复次数或兼有以上两种方式等三种方法，其中以调节行程的方式应用最广。
该方法简单、可靠，在小流量时仍能维持较高的计量精度。
行程调节方式有以下三种。
①停车手动调节。
在停车时手动调节计量泵的行程。
②运转中手动调节。
在泵运转中改变轴向位移，以间接改变曲柄半径，达到调节行程长度的目的。
常用方式有N形曲轴调节、L形曲轴调节和偏心凸轮调节等。
③运转中自动调节。
常见的有气动控制和电动控制两种。
气动控制是通过改变气源压力信号达到自动调节行程的目的。
电动控制是通过改变电信号达到自动调节行程的目的。

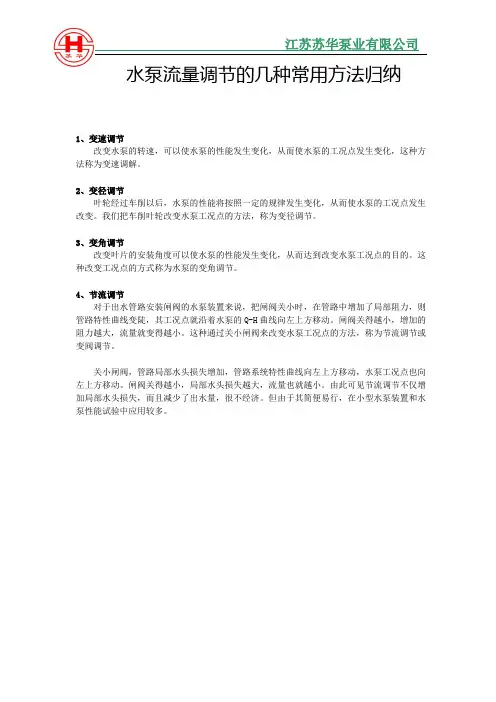

江苏苏华泵业有限公司水泵流量调节的几种常用方法归纳
1、变速调节
改变水泵的转速，可以使水泵的性能发生变化，从而使水泵的工况点发生变化，这种方法称为变速调解。
2、变径调节
叶轮经过车削以后，水泵的性能将按照一定的规律发生变化，从而使水泵的工况点发生改变。
我们把车削叶轮改变水泵工况点的方法，称为变径调节。
3、变角调节
改变叶片的安装角度可以使水泵的性能发生变化，从而达到改变水泵工况点的目的。
这种改变工况点的方式称为水泵的变角调节。
4、节流调节
对于出水管路安装闸阀的水泵装置来说，把闸阀关小时，在管路中增加了局部阻力，则管路特性曲线变陡，其工况点就沿着水泵的Q-H曲线向左上方移动。
闸阀关得越小，增加的阻力越大，流量就变得越小。
这种通过关小闸阀来改变水泵工况点的方法，称为节流调节或变阀调节。
关小闸阀，管路局部水头损失增加，管路系统特性曲线向左上方移动，水泵工况点也向左上方移动。
闸阀关得越小，局部水头损失越大，流量也就越小。
由此可见节流调节不仅增加局部水头损失，而且减少了出水量，很不经济。
但由于其简便易行，在小型水泵装置和水泵性能试验中应用较多。
计量泵品牌及调节方式计量泵每一次的流体泵出量决定了其计量容量。
在一定的有效隔膜面积下，计量泵的输出流体的体积流量正比与冲程长度L和冲程频率F：VA*F*L计量泵在计量介质和工作压力确定情况下，通过调节冲程长度L和冲程频率F即可实现对计量泵输出的双维调节。
尽管冲程长度和频率都可以作为调节变量，但计量泵在工程应用中一般将冲程长度视为粗调变量，冲程频率为细调变量：调节冲程长度至一定值，然后通过改变其频率实现精细调节，增加调节的灵活性。
在相对简单的应用场合，亦可以手动设置冲程长度，仅将冲程频率作为调节变量，从而简化系统配置。
1、计量泵常规模拟/开关信号调节方式过程控制应用中广泛采用0/4-20mA模拟电流信号作为传感器、控制器和执行机构间信号交换的标准，具有外控功能的计量泵亦主要采用这种方式，实现对冲程频率和冲程频率的外部调节。
计量泵位置式伺服机构是实现冲程长度调节的最普遍方法。
一体化的伺服机构被设计成能够直接接受来自调节器或计算机的0/4-20mA控制信号，从而自动调节冲程长度在0-100%范围内变化。
相对而言实现冲程频率调节的方法比较多样，主要有变频电机控制和直接继电触点控制两种。
经由0/4-20mA电流信号控制的变频调速器驱动计量泵电动机按所需速度运行，从而实现冲程频率的调节。
对于电磁驱动和部分电机驱动的计量泵，亦可以利用外部触点信号来调节冲程频率。
2、计量泵基地式控制方式在某些特殊场合，如ph值调节，计量泵作为执行器，在调节器的控制下添加酸或碱。
为简化系统配置和提高可靠性，以微处理器为核心的嵌入式控制系统被直接集成到计量泵内，如此只需外接一支pH传感器，即可构成完整的调节系统。
这种基地式智能计量泵概念也适用于控制其它工艺参数，如氧化还原电位(ORP)和余氯浓度调节等应用场合。
3、计量泵设定程序式控制由于内部集成了微处理计算机，一些计量泵产品的调控性能和操作性能得到了充分提升，在跟随外部控制命令实现实时计量流量调节之外，还具有定量添加，时间序列触发程序式添加，事件序列触发程序式添加，时间-事件混合触发程序式添加和自动校正等多种工作模式，并可以提供以泵出流体总量，剩余冲程次数和待输送流体容量，设定冲程长度和其它相关的计量泵工作参数等有用信息。
