远动考试题范围

全国2018年10月自学考试电力系统远动及调度自动化试题课程代码：02312一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.微波的波长是( )A.0.5mm-1mmB.1mm-l00mmC.100mm-500mmD.1mm-lm2.对f=50Hz工频信号交流采样时，若30度电角度采样一次，采样速率fs应为( )A.6fB.9fC.12fD.15f3.故障定位功能属( )A.变电所自动化B.馈电线自动化C.AGC功能D.EDC功能4.抗腐性好的通信系统是( )A.载波通信B.光纤通信C.架空线D.电缆线5.地区电网调度中心职责之一是调整( )A.电流B.电压C.有功D.频率6.计算机局域网的传输距离是( )A.0.1-lkmB.0.5-lkmC.0.5-15kmD.0.5-20km7.用数字量多路开关采集遥信信号时，欲使W=E14，数据选择端ABCD应为( )A.0111B.1011C.1101D.11108.星形结构计算机网的特点之一是( )A.资源共享能力差B.资源共享能力强C.可靠性高D.建网难9.配电系统无人值守变电站应具有的基本功能是( )A.自动重合闸功能B.变电站综合自动化功能C.遥控功能D.遥信功能10.RTU可以接收并执行调度员从主站发送的命令，并完成对断路器的分闸或合闸操作，此功能是( )A.遥测B.遥信C.遥控D.遥调11.数字信号送入电力载波机之前应( )A.A／D转换B.进行解调C.进行调制D.进行D／A转换12.EDC功能可提高电网运行的( )A.电压B.电流C.经济性D.可靠性l3.配电自动化系统自动减负荷应通过DMS的( )A.LM功能B.SCADA功能C.GIS／LMD.SCADA／LM14.方阵码的纠错、检错能力是( )A.纠一位错B.纠二位错C.纠一位检二位错D.检四位错15.DMS的控制功能可控制( )A.电网频率B.输出功率C.柱上开关D.网损16.(15，11)循环码的许用码组有( )A.1023个B.1024个C.2047个D.2048个17.霍尔模块的过载能力可达( )A.10倍B.15倍C.20倍D.30倍l8.RS-232标准接口电路采用( )A.同步方式B.开放型C.平衡型D.非平衡型19.调度员尽力维护各子系统发电、用电平衡时属( )A.正常状态B.紧急状态C.恢复状态D.瓦解状态20.对一个月到一年的负荷预测属( )A.短期负荷预测B.超短期负荷预测C.中期负荷预测D.长期负荷预测二、填空题(本大题共20小题，每小题1分，共20分)请在每小题的空格中填上正确答案。

远动试题库数据网及二次安全防护部分远动试题库数据网及二次安全防护部分判断题1. 安全区Ⅱ允许开通EMAIL、WEB服务。

（）→×2. 在Internet上的几个主机可以共用同一个网络地址。

（）→×3. 违反安全策略的行为有：入侵（非法用户的违规行为），滥用（用户的违规行为）。

（）→√4. 各电力二次系统原则上必须划分为四安全区。

（）→×5. 禁止安全区Ⅰ/Ⅱ内部的E-MAIL服务。

禁止安全区Ⅰ的WEB 服务。

（）→√6. 病毒防护是调度系统与网络必须的安全措施。

（）→√7. 信道误码率是各个中继段的误码率的总和。

（）→√8. 电力二次系统安全防护总体安全防护水平取决于系统中最薄弱点的安全水平。

（）→√9. 防火墙产品可以部署在本地的安全区II与安全区III之间、安全区III 与安全区IV之间。

（）→×10. 各业务系统位于生产控制大区的工作站、服务器均严格禁止以各种方式开通与互联网的连接。

（）→√11. 根据技术原理，入侵检测系统IDS可分为以下两类：基于主机的入侵检测系统和基于网络的入侵检测系统。

（）→√12. UDP是主机与主机之间的无联接的数据报协议。

（）→√13. 在生产控制大区中的PC机等应该拆除可能传播病毒等恶意代码的软盘驱动器、光盘驱动器，禁用USB接口、串行口等，可以通过安全管理平台实施严格管理。

（）→√14. 电平可分为相对电平和绝对电平。

（）→√15. 表示层关心的只是发出信息的语法和语义。

（）→√16. 电力二次系统中不允许把本属于高安全区的业务系统迁移到低安全区。

允许把属于低安全区的业务系统的终端设备放置于高安全区，由属于高安全区的人员使用。

（）→√17. 非控制生产区中的业务系统或功能模块的典型特征为：所实现的功能为电力生产的必要环节，但不具备控制功能，不使用调度数据网络。

（）→×18. 自环测试RS-232C 通道可将接受端（RXD）和发送端（TXD）短接即可。

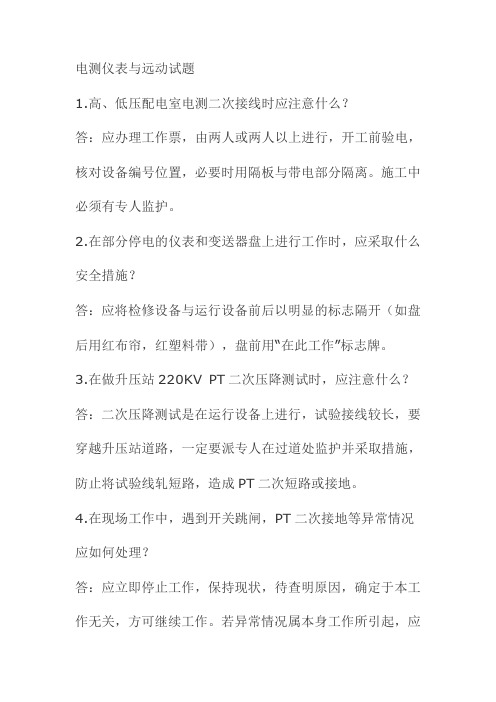

电测仪表与远动试题1.高、低压配电室电测二次接线时应注意什么？答：应办理工作票，由两人或两人以上进行，开工前验电，核对设备编号位置，必要时用隔板与带电部分隔离。

施工中必须有专人监护。

2.在部分停电的仪表和变送器盘上进行工作时，应采取什么安全措施？答：应将检修设备与运行设备前后以明显的标志隔开（如盘后用红布帘，红塑料带），盘前用“在此工作”标志牌。

3.在做升压站220KV PT二次压降测试时，应注意什么？答：二次压降测试是在运行设备上进行，试验接线较长，要穿越升压站道路，一定要派专人在过道处监护并采取措施，防止将试验线轧短路，造成PT二次短路或接地。

4.在现场工作中，遇到开关跳闸，PT二次接地等异常情况应如何处理？答：应立即停止工作，保持现状，待查明原因，确定于本工作无关，方可继续工作。

若异常情况属本身工作所引起，应立即通知运行人员以便及时处理。

5.检定运行中的电度表、功率表应注意什么？答：（1）标准表接入回路前应测量标准表的电压回路无短路，电流回路无开路。

（2）试验导线应固定在端子附近。

（3）试验线接入回路时应先接电压回路，A、B、C相应交叉接入端子，接入过程应防止短路。

（4）标准表串入电流端子后，缓慢打开电流端子，观察标准表的指示情况，正常后方可将电流端子全部打开，如不正常应立即将端子拧紧检查原因。

（5）整个试验过程除认真执行规程外，操作人和监护人应全神贯注不得远离试验回路。

6.热力试验将标准功率表接入运行的发电机回路一段时间，请问接线完毕后还应做哪些安全措施？答：接线完毕后在标准功率表上，做醒目的运行设备标志。

并用红塑料带将接线的盘和标准表围住。

防止运人员误碰试验回路。

7.进入高、低压配电室检查仪表及回路，应如何保证人身安全？答：应办理工作票，或口头联系，核对设备编号，位置应两人或两人以上进行，并与带电设备保持足够的安全距离。

8.在保护盘附近，进行打眼等震动较大的工作时，应采取什么安全措施？答：应采取防止运行中设备掉闸的措施，必要时和运行人员协商退出有关保护。

填空题：1.如果调度中心要远方调节发电厂几组功率，需要四邀中的（遥测）和（遥调）功能。

2.电压变送器的输出信号是与输入电压成正比的（直流电流信号）和（直流电压信号）。

3.为了提高装置效率和信道利用率，只能某些模拟量的变化超过设定的（阀值）才传送。

4.在数据通信中，每个信号脉冲成为一个（脉动）。

5.信息速率的单位是（Bit），码元速率以（Bd）为单位。

6.电网监控与调度自动化系统按其功能可分为四个子系统：（信息采集和命令执行子系统）（信息传输子系统）（信息的收集，处理和控制系统）（人机联系子系统）。

7.在交流信号采样前进行（模拟滤波），滤除（高次）谐波，A/D变换后进行（数字滤波）。

8.变电站自动化系统中，四遥属于（信息采集和命令执行）子系统的功能。

9.随着电网的扩大和无人值班变电站数量的增加，（无人值班）变电站的管理模式大多采用(集控站控制)的管理模式。

+10.有功分量辨别法必须与带（阻尼电阻）的自动跟踪消弧线圈装置配套使用。

11.（11，4）线性分组码的禁用码字个数为（）。

12.异步通讯中，为保证正确接收，必须保证一个数据帧中采样脉冲时间误差的累积不超过（半个）码元单元。

13.DSM 表示（需方管理）。

14.测量仪表的准确度越高，则加权最小二乘中对应的权系数（越大）。

15.电力系统（故障录波）装置主要在500KV,220KV变电站及一些枢纽变电站中用作记录和分析电网故障的设备。

16.按数据传输媒介不同，数据传输信道可分为（有线）信道和（无线）信道。

17.事故追忆是对故障前后（主要遥测量）的变化过程进行记录实现的。

18.预测和计划型伪量测量的权重（较小）。

19.信息传输子系统按其信道的制式不同，可分为（模拟传输）和（数字传输）子系统两类。

20.电力系统运行时的不安全状态属于（警戒状态）。

21.我国调度管理模式属于：局部电网统一管理，统一调度。

基本原则：统一调度，分级管理，分层控制。

22.事件顺序记录的信息内容包括（时间的名称，状态，发生时间）。

电工模拟考试题（附参考答案）一、单选题（共37题，每题1分，共37分）1.工业洗衣机甩干时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的( )功能。

A、恒转矩B、恒磁通C、恒转差率D、多段速正确答案：D2.采取在电源中性点经消弧线圈接地方式,其目的是减小( )A、接地电流B、接地电压C、接地有功正确答案：A3.高压电容器应在额定电压下运行,当长期运行电压超过额定电压的( )时,高压电容器组应立即停运A、1.2倍B、1.3倍C、1.1倍正确答案：C4.电压互感器的准确度等级是指在规定的一次电压和二次负荷变化范围内,负荷功率因数为额定值时,误差的( )A、最大限值B、数值C、最小限值正确答案：A5.当负载增加以后，调速系统转速降增大，经过调节转速有所回升。

调节后主电路电流将( )A、忽大忽小B、不变C、减小D、增大正确答案：D6.高压熔断器以动作特性可分为( )和固定式A、非限流式B、自动跌落式C、插入式正确答案：B7.交－交变频器仅适用于（）A、低速小容量B、高速小容量C、低速大容量D、高速大容量正确答案：C8.交流电动机变频调速方案中一般在基频以下属于( )A、恒功率调速B、矢量控制C、转矩控制D、恒转矩调速正确答案：D9.热继电器主要用于电机的( )A、短路保护B、过压保护C、欠压保护D、过载保护正确答案：D10.M7475B磨床电磁吸盘退磁时，YH中电流的频率等于（）A、交流电源频率B、多谐振荡器的振荡频率C、交流电源频率的两倍D、零正确答案：B11.液压传动中，油缸属于( )元件A、驱动B、辅助C、控制D、执行正确答案：D12.额定容量是指:在变压器铭牌所规定的额定状态下,变压器二次侧的输出能力( )A、kVB、KWC、KVA正确答案：C13.起重机上采用电磁抱闸制动的原理是（）：A、能耗制动B、电力制动C、反接制动D、机械制动正确答案：D14.直流电机中电枢的主要作用是A、改善直流电机的换向B、将交流电变为直流电C、在气隙中产生磁通D、实现电能和机械能的转换正确答案：D15.为了保证晶闸管能准确、及时、可靠地被触发，要求触发脉冲的前沿要A、大B、下C、陡D、坡正确答案：C16.电力变压器按冷却介质可分为( )和干式两种A、自冷式B、油浸式C、风冷式正确答案：B17.电力线路保护属于按( )分类A、保护所起作用B、被保护的对象C、保护原理正确答案：B18.瞬时电流速断保护对线路的保护当线路在最小运行方式下发生两相短路时( ).A、保护有最小的保护范围B、保护有最大的保护范围C、保护范围无论何时均相同正确答案：A19.圆锉刀的尺寸规格是以锉身的( )大小规定的A、半径B、直径C、宽度D、长度正确答案：B20.工作票是准许在( )上工作的书面命令A、电气设备或线路B、停电设备或线路C、电气设备或停电线路正确答案：A21.晶闸管调速系统中，PI调节器中的电容元件发生短路就会出现（）A、调速性能下降B、低速运行C、超速运行D、无法调速正确答案：A22.变压器的额定容量指的是变压器额定运行时( )A、输出的有功功率B、输出的无功功率C、输入的视在功率D、输出的视在功率正确答案：D23.变压器的过负载能力一般用变压器所能输出的最大容量与额定容量之( )来表示A、比B、差C、和正确答案：A24.直流发电机在原动机的拖动下旋转，电枢切割磁力线产生( )。

1、调度中心发出调整变压器分接头位置操作命令属于（D）A.遥测信息 B。

遥信信息 C。

遥控信息 D。

遥调信息2、变电站自动化系统的结构形式主要有两种，即__集中式、分散式___。

3、对厂站运行状态信息进行采集、处理并向调度中心交换信息的系统是（B）A.当地监测系统B. 远动系统C. 采集系统D. 通信系统4.通信的任务是什么？答、任务是完成消息的传递和交换。

5、调度迅速成平稳恢复供电时是处于（ C ）A、正常状态 B紧急状态 C恢复状态 D危急状态6、配电自动化系统主站层包括_前置机_、__数据库服务器_、和__配调工作站__。

7、独立运行电网的AGC功能组要控制机组出力，以保证电网频率______维持在允许的误差范围内______。

8、主站和子站间通常采用的通信方案是（光纤通信）。

9.信息的传输模式有哪些？答、循环式传输模式和问答式传输模式10、在遥信量采集中，“0”表示__断开状态____，“1”表示__闭合状态__。

11、对远距离厂站模拟量的采集称为（ A）A遥测 B遥信 C遥控 D遥调12、遥测量可分为:____模拟量___、__数字量__、__脉冲量____。

13、电力系统的运行状态有哪几种？答、正常运行状态、告警状态、紧急状态、危急状态、恢复状态。

14、变电站自动化基本功能有哪些？答：对变电站主要设备和输.配电线路的自动测量.监控和微机保护，以及与调度控制中心通信。

15、根据数据传送方向的不同以及是否可同时传递可分为__单工方式___、_______半双工方。

________全双工方式_______、_______式16、同步通信传送速度慢于异步（错）17、无外界干扰、保密性好、抗干扰能力强的信道是( D ) A．电缆信道 B．电力线载波通道 C．微波通道 D．光纤信道18、远动终端的基本功能有哪些？答：模拟量采集，开关量采集，遥控遥调信号输出与调度端通信。

19、计算机系统中设备间的数据基本通信方式有（并行通信）和（串行通信）两种。

运行电工复习题高级一、名词解释：1、3/2台断路器接线：在两条母线间串联三台断路器及相应的隔离开关,每条出线从两台断路器之间引出,每条线路平均用3/2台断路器,因而称为3/2台断路器接线;2、单元接线：在电力系统中,几个元件直接单独连接,其间没有任何横的联系无母线,这种接线称为组式接线,也叫单元接线;3、多角形接线：多角形接线没有集中的母线,相当于把单母线用断路器按电源和引出线的数目分段,且连成环形的接线,多角形接线在每两台断路器之间引出一条回路,每一条回路中不设断路器,仅装设隔离开关;4、限流电抗器：在降压变电所里,为了能在变压器低压侧及用户侧采用轻型的断路器,而装设的用来限制短路电流的电抗器;二、填空题：1．单元接线有以下三种形式：发电机—变压器单元接线、变压器—线路单元接线、发电机—变压器—线路单元接线;2．多角形接线没有集中的母线,相当于把单母线用断路器按电源和引出线的数目分段,且连接成环形的接线;3．降压变电所,按其在电力系统中的位置,变压器原、副边电压等级一般可分为枢纽变电所和地区变电所;4．大容量的地区变电所,为了限制短路电流,可以考虑将两台变压器的低压侧分开运行;5．限制短路电流的措施有：选择适当的主接线方式运行、装设限流电抗器;三、问答题：1. 双母线3/2接线中,当一组母线故障后的运行情况如何答：当一组母线故障时,连接在该母线上的断路器由母线保护动作而跳闸,而另一组母线及所有的进出线仍可以继续运行;2. 写出3/2台断路器接线中,要检修某一组母线时的操作程序;答：见教材图1-1-1 当Ⅱ母线需要停电检修,只需断开断路器3QF、6QF、9QF及两侧隔离开关,在母线上做好安全措施;3. 写出3/2台断路器接线中,某线路停送电的操作步骤;答：见教材图1-1-1 进线L1的停电操作：1断开断路器2QF、1QF；2断开隔离开关1QS；3合上断路器2QF、1QF;送电操作：1断开断路器2QF、1QF；2合上隔离开关1QS；3合上断路器1QF、2QF;4. 多角形接线供电回路有何优点答：1投资省,平均每回路只需装设一台断路器；2检修任一台断路器,全部电源和出线仍可以继续正常运行；3所有隔离开关,只用于检修时隔离电源,不作操作用,易于实现自动化和遥控;4运行接成闭环形,可靠性和灵活性较高；5占地面积小;5. 多角形接线供电回路有何缺点答：1任一台断路器检修,都成开环运行,从而降低了接线的可靠性；2多角形接线中电气设备的选择比较困难；3继电保护装置的整定比较复杂；4扩建比较困难;6. 写出多角形接线的某线路停送电的操作步骤答：图见教材1-1-3停电操作：1断开断路器2QF、3QF；2断开隔离开关2QS；3合上断路器2QF、3QF;送电操作：1断开断路器2QF、3QF；2拉开隔离开关2QS；3合上断路器2QF、3QF;第二章高电压技术一、名词解释：1、污闪电压：表面脏污的绝缘子在受潮的情况下的闪络电压;2、冲击电压：由于某种原因,可能突然发生电压升高现象,一直引起电气设备的绝缘遭到破坏;3、组合绝缘：电气设备的绝缘由固体绝缘和液体或气体组合而成;4、泄漏电流：由离子移动产生的,其大小决定于电介质在直流电场中的导电率;数值大小反映了绝缘内部是否受潮,或者局部有缺陷,或者表面是否脏污,是设备绝缘诊断的主要参考值;5、介质损耗：指在电压作用下电介质中产生的一切损耗;6、内部过电压：由电力系统内部的能量转化或传递而引起的;二、填空题：1、具有不同电位的导体起着绝缘及机械固定2、导电线芯、绝缘介质、电缆3、工频过电压、谐振过电压、操作过电压、雷电过电压4、使被击物破环,这是由于被击物缝隙中的气体在雷电流作用下剧烈膨胀、水分急剧蒸发而引起5、雷电流沿着接闪器、引下线和接地体流入大地,并且在它们上面三、问答题1、答：测量泄漏电流作用：数值反映了绝缘内部是否受潮,或者是否有局部缺陷,或者表面是否脏污,是设备绝缘诊断的主要参考值;2、答：方法：1试验前应拆除被试设备电源及一切对外连线,并充分放电;2检查兆欧表是否指零或无穷大3清洁被试物表面污垢 4接好线,读取数值,容量大的电气设备应取吸收比5试验完毕充分放电 6纪录被试设备铭牌、所在位置等注意事项：1对于同杆双回架空线或双母线,防止感应电压损坏仪表和危机人身安全;2测量大容量电机和长电缆的绝缘电阻,必须经过较长时间,才能得出正确结果;3如所测量绝缘电阻过低,将设备分解测量,找到缺陷所在;4应在干燥、晴天、环境温度不低于5℃时进行测量;5兆欧表的L、E端子接线不能对调6兆欧表和被试设备接线不能绞接或拖地;7设法消除外界电磁干扰8对同一设备测量时,应采用同样的兆欧表和接线;3、答：1设备较轻便；2绝缘无介质极化损失；3可制作伏安特性曲线；4进行直流耐压试验时,兼做泄漏电流测量,由于直流耐压试验时所加电压较高,故容易发现缺陷；5易发现某些设备的局部缺陷;4、答：①220KV及以下发电厂、变电所内部过电压的抑制,常用下列措施：1开断容性电流采用不重燃断路器或带有分闸并联电阻的断路器,可将内过电压幅值限制在计算倍数以内；2开断感性电流在断路器断口装并联电阻就能将过电压幅值限制在计算倍数以内;②330KV及以上变电所内部过电压的抑制, 常用措施有并联电抗器、装有中值或低值电阻的断路器等;③应在选择电网运行方式考虑避开出现谐振过电压的条件;④传递过电压的抑制,应采用增大较低电压电网的对地电容;5、答：330～550KV设备的额定操作冲击耐受电压选取是根据电网的统计过电压水平、避雷器的操作冲击保护水平和设备绝缘特性,并取一定的安全裕度系数计算而得;对于不用避雷器限制操作过电压设备,应考虑电力系统设计和选用的操作电器所能达到的操作过电压水平、在设备安装地点可能出现的过电压和由其引起的可接受的破坏性放电概率;6、答：1为限制和降低切断空载线路时的过电压,可使用有并联电阻的开关、磁吹避雷器、并联电抗器、电压互感器以及自耦变压器;2为限制切断电感负荷时过电压,用磁吹避雷器限制;3小电流接地系统发生单相接地而产生的过电压对电气设备和线路绝缘没有什么危害,但是也要迅速消除单相过电压;4消除变压器电压的一相“反倾”而产生的过电压的方法是改变电网中电感与电容之比,并利用电阻使回路中损失增大从而限制振荡;5在超高压远距离输电中,应采用并联电抗器或速断保护予以限制;第三章电网故障情况分析和继电保护的整定原则一、名词解释：1、短路：电源通向负载的两根导线不经过负载而相互直接接通;2、无限大电源：在简单电力系统中,如果系统电源容量很大,负荷变化和发生短路时,母线电压值基本不变,在这种情况下,系统电源称为无限大电源;3、次暂态短路电流：短路发生后第一周期内短路电流周期分量有效值;4、对称分量法：将一组三相不对称的相量分解成三个对称系统——正序系统、负序系统和零序系统;5、主保护:对于被保护元件范围内故障,能以最短的时限有选择的切除,以保证系统无故障部分的继续运行的保护元件;6、后备保护：当某一元件的主保护或断路器拒绝动作时,能够以较长时限切除故障的保护元件;二、填空题1、三相短路、两相短路、两相接地短路、不同地点的两点接地短路、单相接地短路以及电机和变压器绕组的2、主保护、后备保护和辅助保护；主保护、后备保护3、能可靠起到后备保护,动作迅速,在结构复杂的电网中,能够过实现有选择性的后备4、主保护的不足而装设的保护三、问答题：1、答：1假设电力系统在正常工作时三相是对称的；2假设电力系统中所有发电机的电动势相位在短路过程中都相同,频率与正常是相同；3假设发电机转子对称的；4变压器的励磁电流忽略不计；5综合负荷用等值阻抗代替；6假设发电机、变压器、电动机铁心都未饱和；7对长度在300km以内的线路,线路电容忽略不计；8电力系统各元件的电阻都略去不计,但计算短路电流非周期分量衰减的时间常数时应计及电阻；9在有几个电源供电的网络中发生短路时,假设短路电流周期分量变化规律与一台发电机供电的电路上发生短路时周期分量变化的规律相同;2、答：主保护作用：对于被保护元件范围内的故障,能以最短的时限有选择的切除,以保证系统无故障部分的继续运行后备保护作用：当某一元件的主保护或断路器拒绝动作时,能够以较长时限切除故障;远后备保护作用:由同一套保护同时担负主保护和后备保护的两重任务;近后备保护作用: 能可靠起到后备保护,动作迅速,在结构复杂的电网中,能够过实现有选择性的后备3、答：110KV线路应装设保护：1首先采用三段式电流保护当不能满足选择性、灵敏性及快速性要求时,则应采用距离保护;2根据系统稳定的要求,装设高频保护或纵差保护;3在平行线路上,一般装设横差方向作为主保护;4对于单相接地故障,装设带方向或不带方向阶段式零序电流保护220KV线路应装设保护：1高频距离保护带方向元件2 带方向零序电流保护3 纵差保护作为后备保护4保护装置双重化4、答：①相邻上下级保护间的配合有三个要点:⑴时间上的配合,上一级的时间要比下一级大一个时间级差；⑵在保护范围上的配合,上一级的灵敏系数低于下一级保护；⑶上下级保护的配合按保护正方向进行,其方向性由保护特性或方向元件来保证;②多阶段保护的整定应按保护段分段进行;第一段保护按保护范围不伸出被保护对象的全部范围整定;其余各段均应按上下级保护对应段进行整定配合;③对反映故障量增大而动作的保护,应选取最大值;对反映故障量减小而动作的保护,应选取最小值;保护动作时间则应选取各条件中最长的时间为整定值;④应以改善主保护性能为主,兼顾后备;⑤整个电网分阶段整定;⑥具有相同功能保护之间进行配合整定;相间保护与相间保护进行配合,接地保护与接地保护进行配合;在特殊情况下,若不同功能的保护同时反映了一种故障,这种情况应防止无选择性的越级动作;第四章电力系统远动技术一、名词解释1、遥测：遥测是远方测量的简称,记为YC;它是将被监视厂、所主要参数变量远距离传送给调度;例如：有功功率、无功功率、电能、电压、电流、频率、功率因数和主变油温等电气量数值;2、遥信：遥信是远方状态信号的简称,记为YX;它是将被监视厂、所的设备状态信号远距离传送给调度;例如：主变油温过高、超温；轻、重瓦斯动作；连线接地；出线断路器位置；继电保护装置动作情况等信号;3、遥控：遥控是远方操作的简称,记为YK;它是从调度所发出命令,以实现对远方厂、所的操作和负荷切换；断路器或自动重合闸的分、合,并联电容器的投、切等;4、遥调：遥调是远方调整的简称,记为YT;它可以实现对远方厂、所参数的调整,例如：升压控制、降压控制、调压系统紧急切除等;二、填空题：1、为保证电力系统运行质量,可靠性和经济性,调度必须收集系统的实时运行资料,包括变电设备的运行状态;2、通过遥测、遥信,可以将几十、几百公里以外变电所电气测量值和断路器位置信号及时传送到调度,并在系统模拟盘上显示出来,同时,通过遥控和遥调,将信息发到厂、变电所,这些对于监视和控制系统运行是十分有利的工具,它是实现系统实时调度和进一步实现电网调度综合自动化的基础;3、瞬间的干扰不可能形成稳定的图象,这样就消除了干扰,提高了装置的可靠性;4、交流采样保持电路用于对输入的交流信号进行同时采样、保持以备进行模数转换;5、多路开关采用电子开关,由可编程外设接口控制,使采样保持电路保存的模拟信号轮流进入微机内部;三、问答题：1、为什么要采用远动技术答：为保证电力系统运行质量,可靠性和经济性,调度必须收集系统的实时运行资料,包括变电设备的运行状态;电话调度缺乏实时性,不能满足及时安全经济调度的要求,特别是在事故处理时,影响事故处理速度;电力系统为了提高在正常及事故情况下的调度效率,逐步采用了远动技术;2、遥测的参数变量有哪些答：有功功率、无功功率、电能、电压、电流、频率、功率因数和主变油温等;3、遥信的信号有哪些答：主变油温过高、超温；轻、重瓦斯动作；连线接地；出线断路器位置；继电保护装置动作情况等信号;4、遥调的对象有哪些方面答：变压器分接开关、电容器开关;5、遥控、遥调装置的基本原理有哪些答：1调度端或当地PC发出遥控、遥调选择指令；2远动终端接令后,分析认可后启动相应出口并发送遥控、遥调返校指令；3调度端或当地PC将返校指令与选择指令比较,确认无误后发执行命令,远动终端接令后启动总出口到遥控、遥调对象;第五章计算机在变电所中的应用一、名词解释1、监测：数据采集处理、打印、显示、顺序记录、模拟量越限报警等;2、操作闭锁：通过软件实现断路器与隔离开关、接地刀闸之间的安全操作闭锁,防止带负荷拉合隔离开关、带电合接地刀闸等误操作事故;3、低通滤波器：故障电流含很多高次谐波,而大多保护装置反映的是基波分量,在微机保护的输入部分,利用电容的通高频阻低频特性组成滤波器,使低于某一频率值的分量通过,称为低通滤波器;4、数字滤波器：通过软件,采用数学算法将输入信号进行分解,以滤掉信号中的谐波和非周期分量;5、信息采集：分为模拟量包括温度量、脉冲量、开关量和数据量的采集;二、填空题：1、在变电所内装设一套单主机的微机监测系统,其中包括数据采集装置、中央处理器CPU、显示器、打印机等;2、双主机监控系统主要包括双主机、双倍的信息存储器、双套的显示器和三套打印机,有的系统信息采集回路也采用了双重化的配置方式;系统中任何一个元件损坏,都不会影响整个系统的正常运行;3、通过对开关量的变位监视,可监视变电所各断路器、隔离开关、接地刀闸、变压器分接头的位置和动作情况,继电保护和自动装置的动作情况以及他们的动作顺序;4、在变电所中监控系统的事件记录就是对变电所内的继电保护、自动装置、断路器等在事故时动作的先后顺序作自动记录;5、计算机在程序指挥下,有极强的综合分析和判断能力,因而它可以实现常规保护很难办到的自动纠错,即自动地识别和排除干扰,防止由于干扰而造成误动作;三、问答题1、微机监测系统具有哪些优点P154答：1把原来分散的、利用模拟式仪表指针机械位置,反应被测量变化的方式,改变成集中的,用数字直接显示被测量的大小;当被测量超过给定值时,还能自动报警,这就有效地提高了人视觉接收信息的准确性;2把原来分散的、用信号灯、光字牌或继电器机械掉牌来显示的信息,改变成集中的、显示在CRT上或打印在纸上的文字信息,使信息内容表达直观、明确;3以人所不能达到的分辨率,把事故时动作的各种开关量,按其动作的时间、顺序排列打印出来,给人提供在事故时各种设备动作情况的详细信息,便于人来分析、处理事故和考核设备;4改变了值班人员的监视方式;5由于能对各种被测量自动记录、自动制表,大大减轻了值班人员的日常工作;2、采用双主机监控系统可以获得哪些技术经济效果P156答：①减少了联络电缆、电缆隧道、电缆沟、电缆夹层等,从而降低了投资;②有利于提高继电保护和测量仪表,测量回路的准确度;有利于断路器的正确动作;③提高了信息传输的准确性和可靠性;④二次设备靠近一次设备布置,为二次设备与一次设备的联合调试提供了方便;3、计算机监控系统的功能有哪些答：①信息采集处理②运行监视③控制及安全操作闭锁④显示和制表打印⑤事件顺序记录⑥事故追忆⑦信息的远传;4、微机继电保护装置的特点有哪些答：①维护调试方便②可靠性高③易于获得附加功能④灵活性大⑤保护性能得到很好改善;5、计算机距离保护中在计算前将故障类型分为哪几类答：①严重的瞬时过电流,这将导致快速跳闸②相电压或线电压下降,这是为了下一步的阻抗计算,需要找出故障相③相电流或零序电流过大,此时亦需找出故障相别与短路型式④由于电容性如串补电容外短路,引起的电压倒相;6、计算机距离保护中采用多单片机并行工作有哪些优点P173答：①提高了硬件冗余度②提高了抗干扰能力③硬件处理故障的时间大大缩短④保护的动作速度、精度等指标较高;第六章电气设备异常及故障处理一．名词解释1．变压器的并列运行：将两台或多台变压器的一次侧及二次侧同极性的端子之间,通过同一母线分别互相连接的运行方式称为变压器的并列运行;2．变压器的温升：指变压器顶层油温与周围空气温度的差值;3．保护拒动：设备发生故障后,由于继电保护的原因使断路器不能动作跳闸,称为保护拒动;4．保护误动：系统正常,保护动作将断路器跳开,或者系统异常,本级主保护还未动作,后备保护把断路器跳开,称为保护误动;5．蓄电池浮充电方式运行：电池与充电机并联,接于直流母线上,充电机除负担经常的直流负荷外,还给电池一适当的充电电流,以补充电池的自放电;二．填空题1．分析和判断变压器的异常,可以从变压器声音、振动、气味、变色、温度及外部状况等方面检查;2．液压机构的压力降至零时,发出的光字牌有“压力异常”、“分闸闭锁”、“合闸闭锁”、“控制回路断线”;3．SF6断路器泄漏气体的部位有压力表泄露、焊接处泄露、紧固螺栓松动、瓷瓶破损; 4．事故信号包括音响信号和发光信号,预告信号包括警铃和光字牌;5．为防止流变二次开路,旁路断路器代主变断路器操作时的流变二次调整的顺序为先投主变独立流变端子的短路片,后停用其连接片,再投入套管流变端子的连接片,后停用其短路片;6．变电所内由直流系统供给电源的回路有继电保护、自动装置、信号装置、主合闸回路、控制回路、事故照明回路;三．判断题1．无载调压变压器可以在空载运行时调整分接头位置;×2．变压器过载时,可以调节有载调压装置的分接开关;×3．两台变压器并列运行时,如果只有阻抗不相同,则阻抗较大的一台变压器负载也较大;×4．严重缺油的断路器已不能安全地断开电路;√5．液压机构压力下降至零时,应立即拉开断路器;×6．SF6断路器的气体经电弧分解后会产生许多有毒的具有腐蚀性的气体;√7．操作中调整主变差动电流端子连接片时,应先停用差动保护;√8．只要有工作票,检修人员就可以在二次回路上工作;×四．选择题1．变压器上层油温不宜超过AA．85℃ B．95℃ C．105℃2．变压器分接开关接触不良,会使线圈的三相C不平衡A．交流电流 B．差动回路电流 C．直流电阻3．两台阻抗电压不相等的变压器并列运行时,在负荷分配上A;A．阻抗电压大的变压器负荷小 B．阻抗电压小的变压器负荷小 C．负荷分配不受阻抗电压的影响4．液压机构中的压力表指示的是C压力;A．空气 B．氮气 C．液体5．SF6断路器运行中发出“气体压力闭锁”信号时应B;A．断路器可以继续运行 B．断路器改为非自动状态 C．拉开断路器五．问答题1．变压器差动回路中产生不平衡电流的因素有哪些答：①变压器的励磁涌流②电流互感器实际变比与计算变比不同③高低压侧电流互感器型号不同④变压器有载调压;2．断路器拒绝分闸时,如何检查处理答：①运行中发生事故,断路器拒跳可根据有无保护动作信号掉牌,断路器位置指示灯指示,用控制开关断开故障断路器时所出现的现象等判断故障范围;应将拒跳断路器隔离后,先使母线恢复运行,恢复系统之间的联络,再检查处理断路器拒跳原因;②正常操作时断路器拒分;应检查控制或操作回路熔断器是否熔断,断路器的动合辅助触点是否接触不良,回路中有无断线等,若有问题,更换或处理正常后断开断路器,进行操作;无法将断路器断开时,应采取转移负荷的措施,将拒分断路器停电;3．变压器油温异常的原因有哪些答：1散热器异常；2冷却器运行异常；3变压器内部故障;4．变压器异常运行有哪几种情况答：①声音异常；②油温异常；③油位异常；④变压器外表异常；⑤颜色、气味异常；⑥其它部分异常;5．SF6断路器发生漏气时,应如何检查处理答：如只发出补气信号,此时SF6气压尚可保证灭弧,应立即汇报调度,及时转移负荷或倒运行方式,将故障断路器停电检查;如发出闭锁压力信号,则说明严重漏气,应迅速进行以下处理：①将该故障断路器改为非自动状态；②汇报调度和上级；③尽快使用专用闭锁工具,将该断路器的传动机构卡死,然后将该断路器改为自动状态；④利用倒运行方式的方法将故障断路器停电处理；⑤无法倒运行方式时,应将负荷转移或拉开上一级断路器,然后拉开故障断路器两侧隔离开关,将故障断路器停电处理;6．距离保护装置运行中发出“交流电压回路消失”信号的原因有哪些答：①系统有故障,有负序电流产生；②隔离开关辅助触点接触不良；③母线压变二次或本线电压小开关脱扣；④直流控制电源中断;7．投入重合闸电源开关后,重合闸电源监视灯不亮时应如何检查处理①检查监视灯灯泡是否烧坏,如烧坏应更换；②检查控制熔断器是否熔断,如熔断应更换；③检查电源开关是否合到位,其接点是否接触良好；④检查重合闸继电器线圈是否烧坏;以上自己无法处理时,应汇报调度停用重合闸,并汇报上级;8．铅酸蓄电池极板发生弯曲和硫化的原因有哪些答：铅酸蓄电池极板发生弯曲的原因有：1极板制造过程中的缺陷,运输中受潮、安装不当等；2充电不足或过量放电；3过量充电,主要是正常时浮充电流过大,没有进行定期放电维护；4高温下放电;铅酸蓄电池极板硫化的原因有：1经常充电不足；2经常过放电；3放电后未及时充电；4蓄电池内部短路；5电解液不纯或电解液密度过高；6电解液液面低于标准线;9．直流电压过高或过低有何危害如何处理。

A类：（调试，服务，设计，技术支持用，理论难） 选择题z◇新1.如果要上传超过256个遥测可以选择哪些规约（BCD）A.CDTB.DISAC.IEC101D.IEC104z◇新2. PS6000系统中在同一网段上使用PSX640网络打印服务器时，以下哪些说法是正确的（ B ）A.可使用3台打印服务器B.可使用2台地址分别为172.20.1.250和172.20.1.251的打印服务器 C.PST620可以使用地址172.20.1.251z◇新3.通道切换板SWITCH`插件可插在（ ABC ）。
