第六篇耐电压测试仪使用说明

耐电压测试仪使用说明一、产品概述二、安全操作须知1.在使用耐电压测试仪之前，务必仔细阅读并理解产品的使用说明书，了解产品的功能和操作流程。

2.使用前，需检查设备的电源线、探头、接地线等是否有损坏，确保安全可靠。

3.测试过程中，必须戴绝缘手套、安全帽、防护眼镜等个人防护装备，确保操作人员的安全。

4.测试过程中，应避免触摸裸露的电源线和高压输出端子，以免发生触电事故。

三、使用步骤1.连接电源：将耐电压测试仪的电源线插入适配器插座，并插入电源插座，确保电源稳定。

2.连接被测试设备：将被测试设备的电源线插入耐电压测试仪的电源插座，确保连接正确。

3.设置电压值：通过电压调节器设置所需的测试电压值，然后按下设置键确认。

4.开始测试：按下启动键，耐电压测试仪开始产生相应的测试电压，并施加到被测试设备上。

5.结果显示：测试过程中，耐电压测试仪会实时显示当前的电压值，并记录测试结果。

6.停止测试：测试完成后，按下停止键，耐电压测试仪停止输出电压。

7.断开连接：先将被测试设备的电源线从耐电压测试仪上拔出，再拔出耐电压测试仪的电源线。

四、注意事项1.在测试过程中，要保持设备和环境干燥，防止电气击穿和漏电现象。

2.在测试过程中，要保持仪器和被测试设备的接地良好，确保测试结果的准确性。

3.在测试前，应先了解被测试设备的额定电压，设置测试电压时不得超过其额定电压。

4.在进行高压测试时，操作人员不得在电气设备周围活动，以免发生触电事故。

5.在测试过程中，如发现异常情况或异常声音，应立即停止测试，排除故障后方可继续测试。

6.使用耐电压测试仪时，应尽量避免长时间连续工作，以防止设备过热或损坏。

耐压测试仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。

适用范围：
适用于家用和类似用途电器耐压测试。

责任部门：
公司内部所有使用耐压测试仪的部门。

操作说明：
1、打开电源开关,仪器处于复位状态。

2、将输出电压旋钮至“0"位置,选择是否定时测试。

3、设置对应的泄漏电流,调节“预置调节"电位器至设定报警值,然后将“预
置测试"开关弹出处于测试状态。

4、选择对应的交流或直流电压测试型式。

5、将被测件的电源线的L/N线与仪器前板的被测试端线相连接。

6、按下启动按钮,缓慢调节输出电压旋钮,使输出电压至所需值。

7、用测试棒测试短接仪器被测试端输出线，检测仪器是否正常。

8、重复第6条，准备进入测试。

9、用测试棒测试被测件的可触及金属部件（如果外壳是塑胶件，需用金属
泊将其覆盖）。

10、测试完毕,按下复位按钮结束测试。

注意事项：
1、该设备电源AC 220V 50HZ。

2、测试人员在测试过程中必需带绝缘手套。

3、测试人员和仪器工作台必需用绝缘层垫上。

4、非专业测试人员不允许碰测试仪器。

5、在测试过程中,不要用手去触摸被测产品的带电部件。

6、不要用高压棒与仪器的外壳电路。

7、在预置各顶功能之前,要将仪器处于设置状态。

8、万一发生意外,请立刻关闭电源。

编制审核批准
日期日期日期。

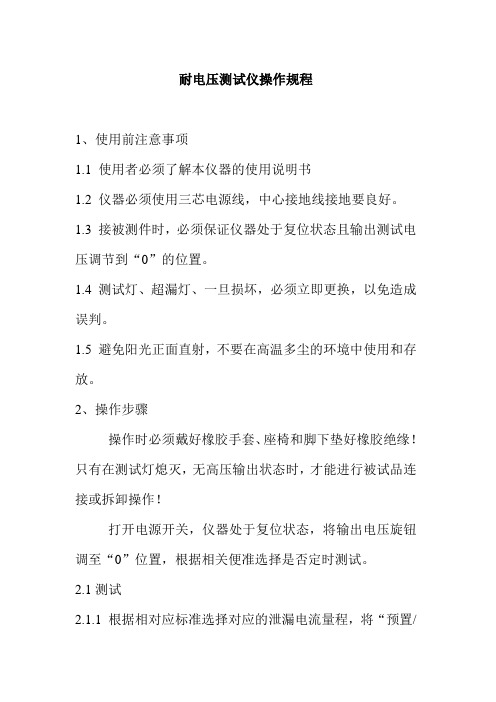

耐电压测试仪操作规程1、使用前注意事项1.1 使用者必须了解本仪器的使用说明书1.2 仪器必须使用三芯电源线，中心接地线接地要良好。

1.3 接被测件时，必须保证仪器处于复位状态且输出测试电压调节到“0”的位置。

1.4 测试灯、超漏灯、一旦损坏，必须立即更换，以免造成误判。

1.5 避免阳光正面直射，不要在高温多尘的环境中使用和存放。

2、操作步骤操作时必须戴好橡胶手套、座椅和脚下垫好橡胶绝缘！只有在测试灯熄灭，无高压输出状态时，才能进行被试品连接或拆卸操作！打开电源开关，仪器处于复位状态，将输出电压旋钮调至“0”位置，根据相关便准选择是否定时测试。

2.1测试2.1.1 根据相对应标准选择对应的泄漏电流量程，将“预置/测试”开关按下置于预置状态，调节“预置调节”电位器至设定报警值，然后将“端接线相连接，被测件另一端与一起高压输出的高压测试线相连接。

2.1.2 将被测件的一端与仪器前板的“接地”端接线相连接，被测件另一端与仪器高压输出的高压测试线相连接。

2.1.3 按下启动按钮，缓慢调节输出电压旋钮，使输出电压至所需需值。

2.1.4 在测试过程中，如果泄露电流值超过预置设定值，本仪器将超漏报警并发出报警信号，则被测件被判为不合格。

按下复位按钮，接触摄氏信号，方可进行下次测试。

2.1.5如果被测件的外壳或外壳部分是用绝缘材料构成，必须将最大面积20cm*10cm的金属箔紧贴在绝缘外壳，或外壳的绝缘部分上。

2.1.6 测试完毕，按下复位按钮结束测试。

2.1.7“控制”如使用外控测试棒测试，将测试棒上的外控测试插头插入仪器前板上的外控插座即可。

2.2定时测试2.2.1 将“定时/手动”开关弹出置于“定时”位置，拨动拨盘开关设定所需时间。

2.2.2 将下启动按钮，测试绿灯点亮，定时器开始正计时显示，定时时间到时测试绿灯熄灭，被测设备视为合格。

如果泄露电流超过所设定值时，本仪器将超漏报警并发出报警信号，被测件被视为不合格，此时超漏红灯点亮，蜂鸣器发出长鸣声，测试绿灯熄灭，输出电压被切断开，按下复位钮，解除报警信号，方可进行下次测试。

耐压测试仪使用方法概述耐压测试仪是一种常用的电器测试设备，用于测试电器产品的耐压性能，以确保其安全可靠。

本文将介绍耐压测试仪的基本使用方法，包括准备工作、测试步骤和注意事项。

准备工作在开始进行耐压测试之前，需要进行一些准备工作：1.选择合适的耐压测试仪：根据产品的测试要求，选择适合的耐压测试仪。

确保测试仪的规格和性能符合要求。

2.准备测试环境：将测试仪放置在干燥、通风良好的环境中，避免尘埃、湿气等对测试结果产生干扰。

3.接地保护：将测试仪的接地线正确连接到地线上，确保测试仪与产品接地的可靠性。

4.检查测试仪：在使用前，仔细检查测试仪的外观是否完好，仪表是否正常工作，接线是否牢固。

测试步骤遵循以下步骤使用耐压测试仪进行测试：1.连接被测产品：将被测产品正确连接到耐压测试仪的输入端和输出端。

确保连接稳固，电路接线正确。

2.设置测试参数：根据产品的测试要求，设置耐压测试仪的测试参数。

这包括测试电压值、电流限值等。

3.预演测试：在正式测试前，进行预演测试以确保测试仪和被测产品的连接正确，测试参数设置合理。

4.执行测试：确认预演测试无异常后，开始执行正式测试。

耐压测试仪会输出预设的测试电压，对被测产品进行电压测试。

5.记录测试结果：在测试过程中，及时记录测试仪表上的测试结果，包括测试电流、漏电流等。

可以使用电脑软件或手动记录。

6.判定测试结果：根据产品的测试要求，对测试结果进行判定。

通常会根据设定的电流和漏电流限值，确定产品是否合格。

7.断开连接：测试完成后，断开被测产品与测试仪的连接。

注意操作时要轻拿轻放，避免损坏设备。

8.关机和保养：测试仪使用完毕后，关闭电源，遵循测试仪器的使用说明书进行日常保养。

注意事项在使用耐压测试仪时，需要注意以下事项：•安全操作：严格遵守测试仪的安全操作规程，避免触电和其他安全事故的发生。

•保持稳定：在测试过程中，保持测试仪和被测产品的稳定状态，避免意外碰撞或振动。

•避免过载：避免将超过耐压测试仪额定值的电流输入设备，以免损坏测试仪器和被测产品。

耐压测试仪使用说明一型号：AN9605二使用说明1开机接通仪器电源开关，延时约5秒仪器进入待机状态。

2预置按“测试条件”键选择任意一组预置参数（有相应指示灯指示），此时可按“预置”、“增/删”键预置各参数，具体方法如下：（1）按“预置”键进入预置状态，输出电压显示窗口数值闪动，此时可按“增/删”键修改输出电压预置值。

（2）按“预置”键进入预置状态，输出电压显示窗口数值闪动，此时可按“增/删”键修改击穿电流预置值。

（3）按“预置”键至测试时间显示窗口数值闪动，用“增/删”键预置测试时间值。

预置范围为1-199秒，预置值超出该范围则为连续测试（不计时），显示“LLL”。

（4）按“预置”键至输出频率指示灯60Hz/50Hz闪动，可用“增/删”键选择输出电压频率。

（5）按“预置”键，至各显示窗口数值及指示灯都不闪烁，仪器返回到待机状态。

预置完全不测试参数返回到待机状态后，所有的预置参数自动记忆，下次开机若测试条件不变则可直接启动测试。

注：●对于其他三级测试条件参数的预置和存贮，可按上述（1）-（5）步骤进行。

● AN9605、AN9606无测试条件选择键在预置完电流下限报警功能后，按“预置”键，时间显示窗口数值和上升率指示灯闪动，此时可进行上升级数预置，预置范围为0-50，每级5V/0.1S。

预置为0表示无缓升功能2启动测试检查确认测试线与被测物连接良好后，按“启动”键，仪器进入测试状态，输入指示灯亮，输出电压自动上升并稳定在预置值，测试时间开始倒计时。

在测试过程中，被测物击穿电流值没有超过预置值时，测试时间为“零”，则仪器发出一短声提示音，表明测试合格，同时自动切断输出电压，输出指示灯熄灭，测试过程结束。

当被测物击穿电流值超过预置值时，仪器会发出断续的“嘟-嘟-”报警声，报警指示灯及击穿电流显示窗口数值闪烁（击穿电流显示窗口显示被测物的击穿电流值），表明耐压测试不合格，同时自动切断输出电压。

此时按一下“停止”键可消除报警声，报警指示灯及击穿电流显示窗口数值继续闪烁，再按一次“停止”键返回到待机状态。

耐压测试仪使用方法耐压测试仪是一种用于测量电气设备和电路的绝缘性能的仪器。

它可以检测绝缘材料和绝缘结构在高电压下的耐受能力，用来判断设备或电路的绝缘性能是否达到标准要求。

下面我将详细介绍耐压测试仪的使用方法。

1. 检查仪器首先，使用前需要检查仪器的外观是否完好，是否有损坏或松动的零配件。

然后，检查电源线是否接地良好，插头是否损坏。

若有损坏或异常情况，需要重新修复或更换。

2. 设置测试参数接下来，将仪器连接到待测电路上，并将电源线插入电源插座。

然后，打开仪器，进入测试参数设置界面。

根据待测电路的要求，设置测试电流、测试时间等参数。

比如，对于某些设备，需要进行持续不间断的高压测试，可设置测试电流为额定工作电流的1.5倍，并将测试时间设置为设备的使用寿命的1/3。

3. 进行测试在设置好测试参数后，点击开始测试按钮进行测试。

测试仪器将会给待测电路施加高电压，并测量电路的绝缘电阻。

在测试过程中，可在屏幕上观察实时的电压、电流和绝缘电阻数值。

测试完成后，仪器会给出测试结果。

4. 分析测试结果根据测试结果，判断待测电路的绝缘性能是否达到标准要求。

通常情况下，绝缘电阻的数值应该在一定范围内，如果超出了设定范围，则说明绝缘存在问题，需要进一步检修或更换绝缘材料。

5. 记录和报告测试完成后，及时记录测试结果，并生成测试报告。

报告中应包括测试日期、测试参数、测试结果以及相关备注。

同时，还可以将测试结果进行整理和统计，以便后续的分析和比较。

6. 保养和维护定期对耐压测试仪进行保养和维护，保证仪器的正常使用和准确测试。

保养包括清洁仪器表面、检查电源线和插头的连接情况，以及检查仪器的各个部件是否正常。

若有需要，可以进行相应的维修或更换。

总结：耐压测试仪的使用方法包括检查仪器、设置测试参数、进行测试、分析测试结果、记录和报告以及保养和维护。

通过正确操作和使用耐压测试仪，可以有效评估电气设备和电路的绝缘性能，确保其安全可靠运行。

耐电压测试仪使用说明
1.准备工作
a.确保测试仪的外壳完好无损且干净。

b.检查测试仪的电源和连接电缆是否正常，确保接地良好。

c.确保测试仪的读数准确，如有必要，进行校准。

d.确保测试仪的测试电压和测试电流与被测设备的要求相匹配。

2.连接电路
a.关闭被测设备的电源，并将测试仪与被测设备的电路连接。

确保电缆的接头牢固可靠。

b.确保测试仪的探针与被测设备的引线或绝缘体有贴紧接触。

3.设置测试参数
a.将测试仪插入电源，并打开电源开关。

b.根据被测设备的要求，设置测试仪的测试电压和测试时间。

c.确保测试仪的仪表指示和显示屏工作正常。

4.进行测试
a.按下测试按钮或触发器，测试仪开始施加测试电压。

b.在设定的测试时间内观察仪表指示或显示屏显示的情况。

c.如果测试仪表显示的电压下降或超过设定的警戒值，应立即停止测试，检查被测设备的绝缘状况。

5.分析测试结果
a.对于测试通过的设备，记录测试结果，并标记为合格。

b.对于测试不合格的设备，排除故障并重新进行测试。

如果设备连续多次测试不合格，应停止使用。

6.完成测试
a.关闭测试仪的电源，并拔掉电源插头。

b.断开测试仪与被测设备的连接。

c.清洁和保养测试仪，确保它在下次使用前处于最佳状态。

7.安全注意事项
a.在进行测试时，严禁触摸测试仪上的裸露电极或导体，以免触电。

b.在进行高压测试时，穿戴绝缘手套和绝缘鞋，并确保周围环境干燥以防止触电。

c.在进行测试时，严禁把测试仪在水或潮湿环境中使用。

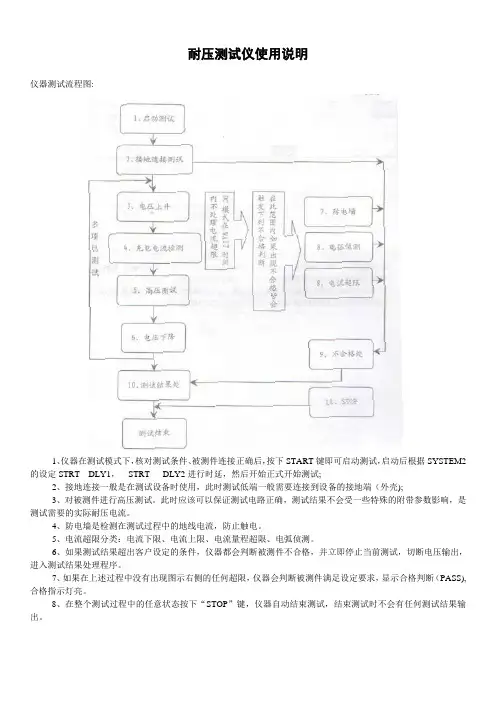

耐压测试仪使用说明
仪器测试流程图:
1、仪器在测试模式下，核对测试条件、被测件连接正确后，按下START键即可启动测试，启动后根据SYSTEM2的设定STRT DLY1，STRT DLY2进行时延，然后开始正式开始测试;
2、接地连接一般是在测试设备时使用，此时测试低端一般需要连接到设备的接地端（外壳);
3、对被测件进行高压测试。

此时应该可以保证测试电路正确，测试结果不会受一些特殊的附带参数影响，是测试需要的实际耐压电流。

4、防电墙是检测在测试过程中的地线电流，防止触电。

5、电流超限分类：电流下限、电流上限、电流量程超限、电弧侦测。

6、如果测试结果超出客户设定的条件，仪器都会判断被测件不合格，并立即停止当前测试，切断电压输出，进入测试结果处理程序。

7、如果在上述过程中没有出现图示右侧的任何超限，仪器会判断被测件满足设定要求，显示合格判断（PASS),合格指示灯亮。

8、在整个测试过程中的任意状态按下“STOP”键，仪器自动结束测试，结束测试时不会有任何测试结果输出。

耐压测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警漏电流：10-20mA ，定时测试时间：3秒。

（1）预置报警漏电流操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘漏电流电流调节器’开关，调到规定值（10-20mA ）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（3秒）。

3、点检仪器：关闭耐压测试仪电源，将高压输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，弹起‘定时开关’，按下‘启动按钮’，旋动‘电压调节器’，直到液晶屏上显示电压在1.5KV 。

4、测试设备：关闭耐压测试仪电源，将高压输出的两根线，红色线接设备的火线或零线，黑色线接设备的地（显示屏接外壳），按下‘定时开关’，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察漏电流是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

红色高压输出线 黑
色
输
出
公
共
地 点检设备
定时
调节
按钮
漏电电流
调节器
预置按钮
电源开关 定时开关 启动按钮 复位按钮
电压调节器。

耐压测试仪使用方法一、前言。

耐压测试仪是一种用于测试电气设备、电子产品、电线电缆等绝缘性能的仪器，其使用方法对于保证测试结果的准确性至关重要。

本文将详细介绍耐压测试仪的使用方法，希望能够帮助用户正确、安全地进行测试。

二、准备工作。

1. 确认测试仪器的工作状态，在进行测试之前，首先要确保耐压测试仪处于正常工作状态，包括电源是否接通、仪器是否损坏等。

2. 准备测试样品，根据测试需求准备好待测试的样品，确保样品的外部绝缘完好，避免因为样品本身的问题导致测试结果不准确。

三、连接设备。

1. 连接电源，将耐压测试仪的电源线插入电源插座，并打开电源开关，待测试仪器完成自检后即可进行下一步操作。

2. 连接样品，根据测试需求，将待测试样品的电源线或者测试引线连接到测试仪器的输出端口，确保连接牢固、接触良好。

四、设置参数。

1. 设置测试电压，根据待测试样品的额定电压和测试要求，在测试仪器上设置合适的测试电压，注意不要超过样品的额定电压，以免造成损坏。

2. 设置测试时间，根据测试要求设置测试时间，一般情况下，测试时间越长，测试结果越准确，但也要根据具体情况进行调整。

五、进行测试。

1. 启动测试，确认连接正确、参数设置无误后，按下测试仪器上的启动按钮，开始进行测试。

2. 观察测试结果，在测试过程中，要密切观察测试仪器的显示屏或指示灯，确保测试过程正常进行。

六、结束测试。

1. 测试完成，测试时间到达后，测试仪器会自动停止测试，并显示测试结果。

2. 断开连接，在确认测试结果无误后，断开测试样品与测试仪器的连接，关闭测试仪器的电源开关。

七、注意事项。

1. 安全第一，在使用耐压测试仪时，要注意安全第一，避免触电、短路等意外发生。

2. 操作规范，严格按照操作手册的要求进行操作，避免因为操作不当导致设备损坏或者测试结果不准确。

八、总结。

耐压测试仪是一种重要的测试仪器，正确的使用方法对于测试结果的准确性至关重要。

希望本文对于用户在使用耐压测试仪时能够提供一定的帮助，确保测试工作的顺利进行。

耐压测试仪使用方法一、操作步骤操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫。

电源线必须用有可靠接地的三芯线，只有在测试灯熄灭，无高压输出状态时，才能进行被测品连接或拆卸操作。

1 在确定电压表指示为“0”，测试灯熄灭状态下接被测物体，并把地线连接好。

2设定漏电流报警（击穿）所需值。

2.1按下预置开关。

2.2选择所需报警电流量程档。

2.3 调节漏电流预置电位器到所需报警值（看漏电流表）。

再弹起预置开关。

3 手动测试：3.1将定时开关设到“关”的位置，按下启动钮。

测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。

3.2测试完毕后，将电压调节到测试值的1/2左右位置后按复位钮，切断高压输出，测试灯灭，此时被测物为合格。

3.3如果被测物体漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格。

按下复位键，即可消除报警声。

4 定时测试：4.1在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。

然后按复位，这时不要再动电压输出调节！4.2定时开关设到“开”，拨预置时间拨码盘，设定所需测试时间。

4.3按下启动钮，进入测试状态。

这时有高压输出。

4.4 当定时到，测试电压被切断，则被测物为合格。

若漏电流过大，不到定时时间，仪器自动切断输出电压，超漏灯亮，声音报警，被测物为不合格。

5遥控测试：5.1 设定好漏电流预置值。

5.2 在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。

然后按复位，这时不要再动电压输出调节。

5.3遥控测附件与仪器连接好。

5.4将遥控测试棒与被测物可靠接触情况下，按下高压棒上的启动开关进行测试，如果听到报警声就马上松开。

则被测物不合格，若不报警，测试所需时间，结束时松开开关。

二、注意事项1操作者必须戴绝缘橡皮手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。

2仪器必须可靠接地。

3连接可拆卸被测件时，必须保证高压输出为“0”及在“复位”状态。

耐电压测试仪操作规程一．使用前准备1.1接通电源，按下电源开关，使其置于“开”的位置。

1.2逆时针旋转“电压调节”旋钮到底，则仪器处于初始状态。

二．功能键说明和设定2.1报警电流设定根据所需报警电流值选择报警电流量5mA程档。

根据所需测试时间值选择定时2秒程档。

2.2输出电压设定选择测试电压330V时，应“弹出”电压选择键，此时330V指示灯亮。

2.3. 输出电压设置。

将一黑色测试端的测试线插入仪器的测试端，再将高压测试棒（红色）一端插入仪器的高压输出端，高压测试棒上外控四芯插头插入外控插孔，按下测试棒上“启动”按钮，此时顺时针转动“电压调节”旋钮，同时观察输出电压窗口中示值为330V，停止转动电压调节旋钮，并保持“电压调节”旋钮位置不变，则试验电压设定完毕。

注：在以后测试过程中，如不改变试验电压，每次测试只需按一下“启动”按钮即可。

如需改变试验电压，则重复上述步骤。

读数方式：由仪器“电压”显示表头直接读取输出电压值。

三．操作步骤使用前应对仪器进行自校,自校方法为：将一黑色测试端的测试线夹住“耐压仪校验盒”一孔；再将高压测试棒（红色）插入“耐压仪校验盒”另一孔；拔掉外控四芯插头即可对产品进行检测。

测量时黑色测试线夹住被测灯具的电源输入端，再将高压测试棒（红色）插入被测产品的接口上。

按下“启动”按钮。

检测时间一到，无报警声即被测产品为合格品；如被测产品在测试时间内“报警”灯亮，蜂鸣器发出报警声即为不合格。

在运行或自校过程中，当发现仪器失效时，应送到计量所检修。

当发现仪器失效时，应追溯到上一批已检产。

在自校过程中，发现仪器失效时，应停止检测，并送到计量所检修。

编制审核批准。
