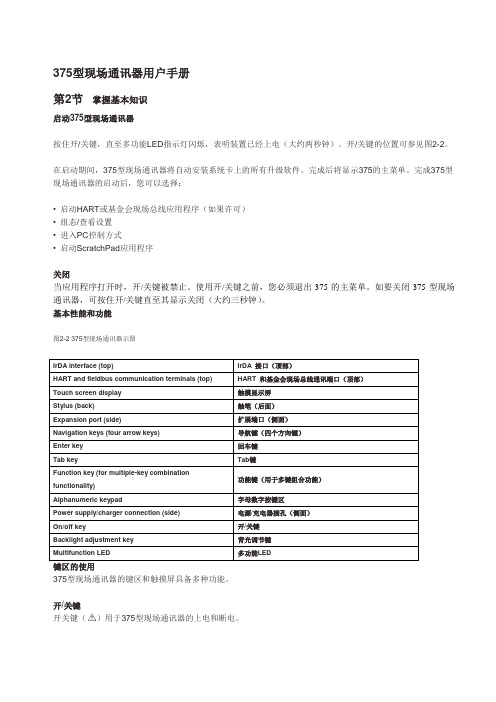

375型现场通讯器用户手册第2节掌握基本知识启动375型现场通讯器按住开/关键，直至多功能LED指示灯闪烁，表明装置已经上电（大约两秒钟）。
开/关键的位置可参见图2-2。
在启动期间，375型现场通讯器将自动安装系统卡上的所有升级软件。
完成后将显示375的主菜单。
完成375型现场通讯器的启动后，您可以选择：•启动HART或基金会现场总线应用程序（如果许可）•组态/查看设置• 进入PC控制方式• 启动ScratchPad应用程序关闭当应用程序打开时，开/关键被禁止。
使用开/关键之前，您必须退出375的主菜单。
如要关闭375型现场通讯器，可按住开/关键直至其显示关闭（大约三秒钟）。
基本性能和功能图2-2 375型现场通讯器示图IrDA interface (top) IrDA 接口（顶部）HART and fieldbus communication terminals (top) HART 和基金会现场总线通讯端口（顶部）Touch screen display 触摸显示屏Stylus (back) 触笔（后面）Expansion port (side) 扩展端口（侧面）Navigation keys (four arrow keys) 导航键（四个方向键）Enter key 回车键Tab key Tab键Function key (for multiple-key combination功能键（用于多键组合功能）functionality)Alphanumeric keypad 字母数字按键区Power supply/charger connection (side) 电源/充电器插孔（侧面）On/off key 开/关键Backlight adjustment key 背光调节键Multifunction LED 多功能LED键区的使用375型现场通讯器的键区和触摸屏具备多种功能。
开/关键开关键（）用于375型现场通讯器的上电和断电。

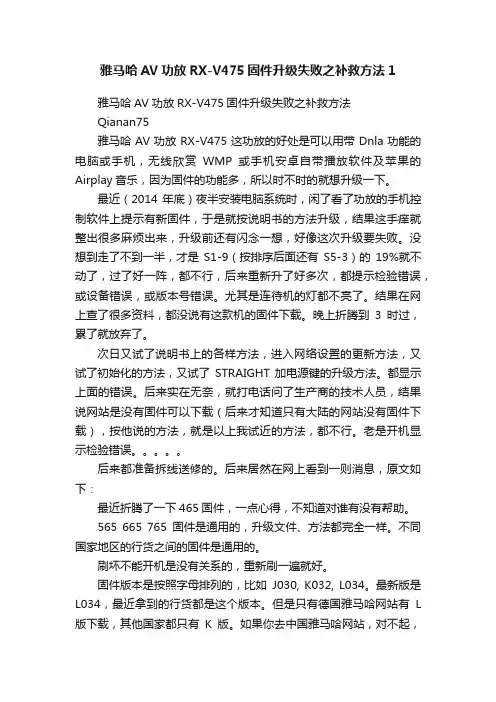

雅马哈AV功放RX-V475固件升级失败之补救方法1雅马哈AV功放RX-V475固件升级失败之补救方法Qianan75雅马哈AV功放RX-V475这功放的好处是可以用带Dnla功能的电脑或手机，无线欣赏WMP或手机安卓自带播放软件及苹果的Airplay音乐，因为固件的功能多，所以时不时的就想升级一下。
最近（2014年底）夜半安装电脑系统时，闲了看了功放的手机控制软件上提示有新固件，于是就按说明书的方法升级，结果这手痒就整出很多麻烦出来，升级前还有闪念一想，好像这次升级要失败。
没想到走了不到一半，才是S1-9（按排序后面还有S5-3）的19%就不动了，过了好一阵，都不行，后来重新升了好多次，都提示检验错误，或设备错误，或版本号错误。
尤其是连待机的灯都不亮了。
结果在网上查了很多资料，都没说有这款机的固件下载。
晚上折腾到3时过，累了就放弃了。
次日又试了说明书上的各样方法，进入网络设置的更新方法，又试了初始化的方法，又试了STRAIGHT加电源键的升级方法。
都显示上面的错误。
后来实在无奈，就打电话问了生产商的技术人员，结果说网站是没有固件可以下载（后来才知道只有大陆的网站没有固件下载），按他说的方法，就是以上我试近的方法，都不行。
老是开机显示检验错误。
后来都准备拆线送修的。
后来居然在网上看到一则消息，原文如下：最近折腾了一下465固件，一点心得，不知道对谁有没有帮助。
565 665 765固件是通用的，升级文件、方法都完全一样。
不同国家地区的行货之间的固件是通用的。
刷坏不能开机是没有关系的，重新刷一遍就好。
固件版本是按照字母排列的，比如J030, K032, L034。
最新版是L034，最近拿到的行货都是这个版本。
但是只有德国雅马哈网站有L 版下载，其他国家都只有K版。
如果你去中国雅马哈网站，对不起，固件是什么？新版固件有可能有了新功能，添加了新菜单，升级包里面会提供一页pdf，作为说明书的更新。
行货包装里面也会增加这样一张额外的印刷材料。

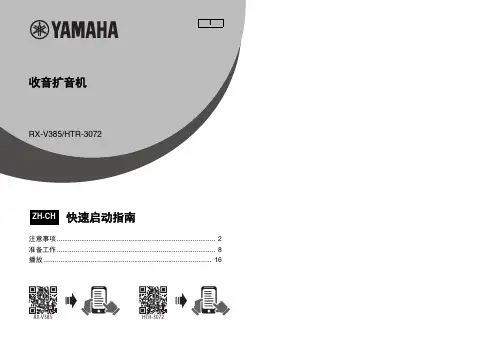

T 收音扩音机RX-V385/HTR-3072快速启动指南注意事项 (2)准备工作 (8)播放 (16)RX-V385HTR-3072注意事项请在使用前，仔细阅读下述内容。
请务必按照这些指示操作。
下列注意事项能够防止给用户和其他事物造成伤害的风险以及防止财产损失，并为用户合理、安全地使用本产品提供帮助。
请务必按照这些指示操作。
阅读完本手册后，请将本手册放置在安全的位置以便您日后参考。
警告本内容表示“有重伤或死亡的风险”。
电源/电源线•请勿进行任何会伤害电源线的操作。
-请勿将电源线放置在取暖器附近。
-请勿将电源线过度弯曲或改变形状。
-请勿刮擦电源线。
-请勿将电源线放置在重物之下。
将电源线/适配器的芯线暴露在外使用，可能造成触电或火灾。
•当可能发生闪电时，请勿触摸电源插头或电线。
否则可能造成触电。
•使用电源电压印制其上的产品。
未连接适当AC插座可能造成火灾、触电或故障。
•定期检查电插头，擦除插头上积起来的脏物或灰尘。
否则可能造成火灾或触电。
•设置本产品时，请确认要使用的AC插座伸手可及。
如果发生问题或者故障，请立即断开电源开关并从AC插座中拔下插头。
即使电源已经关闭，只要电源线未从AC插座上拔除，本产品就不会从电源上真正断开。
•如果听到雷声或怀疑闪电接近，请快速关闭电源开关并将插头从AC插座上拔下。
否则可能造成火灾或故障。
•如果长时间不使用本产品，请务必将插头从AC插座上拔下。
否则可能造成火灾或故障。
请勿拆卸•请勿拆卸或改装本产品。
否则可能造成火灾、触电、受伤或故障。
如果您发现任何不恰当的操作，请务必向您购买本产品的经销商或具有资质的Yamaha 服务人员要求检测或维修。
防水警告•请勿让本产品淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器（如花瓶、水瓶或玻璃杯）放在其上，否则可能会导致液体溅入任何开口或可能掉落水的位置。
液体，如水等进入本产品，可能造成火灾、触电或故障。
如果任何液体如水渗入本设备，请立即切断电源并从AC电源插座拔下电源线。
雅马哈功放设置方法
以下是雅马哈功放的基本设置方法：
1. 首先，确认所有音频设备和音箱的连接。
将音频源（如CD播放器、MP3播放器）连接到功放的输入端口，然后将功放的输出端口连接到音箱。
2. 打开功放的电源开关，确保功放处于待机模式。
3. 调整功放的音量控制旋钮。
在功放选用模拟音量控制时，将音量旋钮设为最低位置；若选用数字音量控制，则可以将音量旋钮设为中间位置。
4. 根据音箱的技术指标和功放的功率输出，调整功放的输出功率。
通常，功放的输出功率应适配音箱的功率要求，过高的输出功率可能会损坏音箱。
5. 根据声音的整体效果，调整功放的音调控制。
通常，音调控制旋钮分为低音（Bass）、中音（Middle）和高音（Treble），可通过增减旋钮的旋转角度来调整每个频段的声音效果。
6. 若功放设有其他音效调节功能，如混响、平衡等，根据个人喜好适当调整。
7. 连接任何其他音频设备后，重新调整音量控制旋钮以确保适当的音量输出。
请注意，在设定功放时，要确保正确连接音频设备和功放输出，并根据个人需求和喜好进行调整。
如有需要，也可参考雅马哈功放的用户手册获取更详细的设置指导。
1、speaker setup (扬声器设置)这里有两个选项，auto setup(自动设置)和manual setup(手动设置)，第一项是雅马哈有名的YPAO(透过声场自动补正机能)技术，自动检測定位的声场程序，所以安装好影院后首先要运行它，运行是时候切记环境要安静，不可发出任何声音，以免被麦克风捕捉，造成误判断。
当auto setup运行完毕后，我们就能进入manual setup，手动调节设置进行优化了。
manual setup里的哥优化的设置如下， bass out(低音出)选both(两者都)，即主箱和炮同时输出低音front(前)、center(中心)、sur L/R都选small，即主箱、中置、环绕都设置为小，将低音输出任务交给炮。
Crossover(交叉)选80hz，这个选项非常重要，即功放的分频点设置为80hz，意思是讲80hz 以下的频率交给炮来输出，以上的频率交给其他音箱输出，俗称的cut(削减)点，直译为频率割断点。
需要注意的是，我们常用的5.1声道音轨有两种，一是ac3，二是dts，这两种音轨自身的分频点定义是不一样的，ac3的定义的分频点是100hz，dts定义的分频点是80hz。
设置分频点的技巧是，根据炮的体质来设置，比如，炮的体质越好，低音下潜越深，我们分频点就可以设置得较低，这也是为什么很多发烧的炮即超低音炮一般将分频点设置为60hz；但反之，如果你的炮体质较差，而你将低音炮的分频点又设置的很低，结果就变成你的炮发不出低音了，这种情形就要调高分频点，可以设置为100hz，有的朋友看到这要问了，那我把分频点调高点不就行了，比如120hz，也不行！为什么？因为ac3和dts定义的非低音也经由炮输出了，就会造成低音发混，而且会形成驻波，即环境消化不了低音，这也是我前面说到炮难调的原因之一。
问题到这还没结束，要知道除了功放有分频点，有源炮本身也有分频点旋钮，但这两个分频点有优先级的顺序，最先级的是功放，所以炮上的分频点可以设置的很高，比如150-180hz，因为输入炮的信号已经被功放cut 了。
一般技术规格模数/数模转换 20Hz-20kHz(全部旁路)动态范围 80dB(典型)全谐波失真小于%（1kHz，最大电平）模数/数模转换模数转换 16比特数模转换 16比特采样频率储存程序 99效果程序立体声混响、混响、混响加门、延迟、延迟+混响，混响-镶边，合唱+混响，交响乐+混响输入连接口PHONE JACK×2正常电平 -20dB(输入电平标称)阻抗20kΩ（单声道：10kΩ）输出连接口PHONE JACK×2正常电平 -20dB(输入电平正常)阻抗2kΩ（单声道：1kΩ）显示七段LED发光二极管×2（显示程序号）前面板控制部分输入电平，混音平衡，延迟衰减，电平前面板键部分▲，▼，MIDI，储存LED发光二极管显示器峰值，左右，延迟，衰减，电平（可编辑目录）MIDI输入 5-Pin DIN电源直流12V输入尺寸（宽×高×厚）480×232×（″×″×″）重量电源适配器美国加拿大： PA-1BU(120V AC)一般： PA-1BU(220V/240V AC)英国： PA-1(240V AC)详细使用说明：一、正确安装和连接YAMAHA--- REV100。
如使用单声道可只接左声道。
INPUT LEVEL：输入电平旋钮，调节此旋钮使峰值指示灯在正常工作时偶尔闪亮。
一直闪亮表示信号过强，声音会削波，过弱又会发生音质下降，因此调节适当的电平输入是使用好效果器的第一步，也是很重要的一步。
MIX BALANCE：效果混合旋钮，用来调节效果声和原声之间的比例。
PROGRAM：用来选择不同的程序，编辑程序存储。
二、改变效果程序：YAMAHA—REV100共有99种效果程序，用上下光标键选择。
混响程序名类型说明01 Vocal rev1 人声适用于人声混响02 Vocal rev2 大厅 3号程序的前期延长，混响时间短03 Vocal rev3 人声04 Room ambience1 盘子 04-08这些效果适用于鼓和打击乐音色，可作用于整个鼓组或某个鼓音色05 Room ambience2盘子06 Room ambience3盘子07 Wood booth1 人声08 Wood booth2 人声09 Acoustic piano plate 用于钢琴的混响10 Club piano 大厅用于钢琴的混响11 Booming kick1大厅用于底鼓的混响，强调低频12 Booming kick2 房间用于底鼓的混响，强调低频13 Loud snare房间用于军鼓的混响14 Acoustec steel guitar1 盘子钢弦原声吉它的混响15 Acoustec steel guitar2 盘子钢弦原声吉它的混响16 String plate 盘子弦乐的混响17 Acoustec gut guitar1 人声尼龙弦原声吉它混响18 Acoustec gut guitar2 人声尼龙弦原声吉它混响19 Btass room1 房间铜管乐器的混响20 Btass room 房间铜管乐器的混响立体声混响程序名类型说明21 Large hall1 大厅 Stage比hall的混响更明亮22 Large hall2 大厅 Stage比hall的混响更明亮23 Stage1 大厅 Stage比hall的混响更明亮24 Stage2 大厅 Stage比hall的混响更明亮25 Chamger1 人声模拟大房间，高顶的混响26 Chamger2 大厅模拟大房间，高顶的混响27 Church1 房间模拟大房间，高顶的混响28 Church2 大厅模拟大房间，高顶的混响29 Old gunnel 大厅模拟长通道中的混响，old暗、new明亮30 New tunnel 人声31 Large room1 房间房间混响，32比31低频更多32 Large room2 房间33 Slide reverb 房间混响的声像在右34 Huge room1 房间比房间混响更有力的混响35 Huge room2 房间比房间混响更有力的混响36 Bathroom 盘子短立体声的混响37 String ensemble 盘子用于弦乐的大混响38 Rude reverb1 人声粗混响39 Rude reverb2 人声粗混响40 Comcert grand piano 人声用于原钢琴的混响门混响程序名类型说明41 Small ambience1 大厅小房间反射混响，42比41的低频少42 Small ambience2 大厅43 Tight poom1 房间比上面两种效果更小的混响44 Tight poom 大厅比上面两种效果更小的混响45 Gate reverb1 盘子各种门混响46 Gate reverb2 人声各种门混响47 Gate reverb3 大厅各种门混响48 Gate reverb4 大厅各种门混响49 Stone room 房间石头房间混响50 Big curve 人声最长的门混响延迟程序名说明51 Analog delay1 软延迟52 Ping pong delay 声像左右变化的延迟53 Eighth note triplet 像8分三连音符的延迟54 Karaoke 用于卡拉OK的回声效果55 Short delay doubler 一次短的延迟56 Stereo long delay 左右声道同长的立体声延迟57 Sgereo medium delay 左右声道不等长的立体声延迟58 Stereo long delay 左右声道同长的短延迟59 Mono long delay 单声道输出的重复延迟60 Mono short delay 单声道输出的重复延迟延迟/混响程序名类型说明61 Electric piano 延迟+大厅常用于钢琴62 String pad 延迟大厅常用于背景音乐63 Synth 延迟人声用于弦乐背景64 Vocal1 64、65是用短延迟的长混响，适用于人声65 Vocal2 延迟大厅 64、65是用短延迟的长混响，适用于人声66 Vocal3 延迟房间 66是强调延迟的短混响67 Btinght vocal 延迟盘子有小延迟的亮混响68 Chorus 延迟+盘子一半混响，一半延迟69 Drum kit1 延迟+ 房间用于鼓和打击乐的混响70 Drum kit2 延迟盘子用于鼓和打击乐的混响混响/调制程序名类型说明71 Soft flange1 大厅+飘忽此效果结合了混响和小音高变化的飘忽，常用于合成音色背景音乐72 Soft flange2 大厅+飘忽此效果结合了混响和小音高变化的飘忽，常用于合成音色背景音乐73 Amgience flange1 房间飘忽短混响加飘忽74 Amgience flange2 房间飘忽短混响加飘忽75 Soft reverb flange 房间飘忽短混响加音高变化更大的飘忽76 Organ cabinet1 盘子飘忽用于风琴的飘忽效果77 Organ cabinet2 房间交响用于风琴的飘忽效果78 Symphonic reverb1 大厅+交响以混响为主的精致效果79 Symphonic reverb2 人声+交响以混响为主的精致效果80 Flange room1 房间+飘忽为鼓和打击乐加特效81 Flange room2 房间+飘忽为鼓和打击乐加特效82 Rolling flange1 盘子+飘忽为鼓和打击乐加特效83 Rolling flange2盘子+飘忽为鼓和打击乐加特效84 Big flange 人声飘忽喷气机效果85 Chorus rererb1 大厅+合唱 85，86是普通的混响+合唱，用途很广如用于钢琴86 Chorus reverb2 盘子+合唱87 Chorus reverb3 大厅+和唱88 Chorus reverb4 人声+合唱89 Tremolo reverb1 大厅+震音震音+混响的各种变化效果90 Tremolo reverb2 大厅震音震音+混响的各种变化效果91 Tremolo reverb3 盘子+震音震音+混响的各种变化效果92 Tremolo reverb4 人声+震音震音+混响的各种变化效果93 Tremolo reverb5 人声+震音震音+混响的各种变化效果94 Tremolo reverb6 大厅+震音震音+混响的各种变化效果95 Tremolo reverb7 大厅+震音震音+混响的各种变化效果96 Ambient slow pan1大厅+震音左右声像变化和短混响97 Ambient slow pan2 房间+震音左右声像变化和短混响98 Sequence pan1房间+震音根据乐曲速度而定的声像变化效果99 Sequence pan2房间+震音根据乐曲速度而定的声像变化效果编辑模式（Edit Mode）REV100的每个效果都具有多个参数，3个主要参数可通过面板上的旋钮控制。
雅马哈AV功放的EQ设置今天在看别的论坛发现有人发布了雅马哈AV功放的EQ设置，很多人都说用了以后有明显提升。
现在把他的内容复制到这里，希望给雅马哈功放的兄弟试试。
作者原来用的是雅马哈AX-1，后来转入3800后发现音效不如以前，所以通过与雅马哈代理的多次沟通，有了现在这个E Q调整参数。
参数仅供大家参考，如果用完后觉得改变不明显甚至没有改变，大家多多包涵，因为我也刚看完还没有回家试。
千万不要乱喷。
原作者功放为3800，音箱为杰士R35，大家可以根据自己的音箱对他的数据进行微调，希望大家多多发扬折腾精神。
前置freq.62.5hz一段为低频输出，由于我的前置为座地双8吋低音单元喇叭，所以在数值上调至+5db来增加张力，假如你的喇叭为书架喇叭可调教至+2db或+3db试试freq.157.5hz 可轻微+0.5dbfreq.396.9hz 亦轻微+0.5dbFreq.1.00khz一段为中音区可将该段增至+4.5dbFreq.2.52khz可轻微+0.5dbFreq. 6.35khz一段不用加freq. 16.0khz 一段为高频区，不妨加至+6.0db增加高音细致度我前段时间在这里看了个帖子，很多老烧都说功放的EQ不用动，大家一试又何妨？如果不喜欢，再默认回来就O K了跟着到中置中置为家庭影院之命脉, 就算再科幻的影片都不乏人声对白,而文戏就更加不用多说 . 所以在调教中置时‚会集中在人声的范围~ 中高音~中置数据由于freq.62.5hz一段为低频输出，而人声基本上没有到达这个音域，所以在数值保持为0dbfreq.157.5hz 仍然是0 dbfreq.396.9hz 一段最接近男性声音，故将该段加至+3.0db，(这段调教最为重要, 可因应中置喇叭的特性加或减近至男性喉底声)Freq.1.00khz一段为中音区，可将该段略增至+1.5dbFreq.2.52khz+1.5dbFreq. 6.35khz一段最易令人声失真，最好不要加或减，所以不动维持在0.0 db最后freq. 16.0khz 一段高频区，可将其加至+6.0db以接近女性的高音音域，环绕由于大多数负责环绕效果声音, 而一般环绕的单元亦很小,故未能提供全频输出. 所以在调教后置喇叭时‚将大多数的低音交给超低音负责.环绕数据freq.62.5hz 0dbfreq.157.5hz +0.5dbfreq.396.9hz +1.5dbFreq.1.00khz+2.5dbFreq.2.52khz+3.0dbFreq. 6.35khz+2.0dbfreq. 16.0khz +6.0db效果音箱（Presence speake r，如果有）的设置可以参照中置的设置即可炮的EQ根据不同炮有不同，因为炮的素质相差确实太远了，所以不详细说了，拿个中端偏下的举例吧freq.62.5hz +4dbfreq.157.5hz +2.5db如果炮好的话，可以适当减少增加的电平暂时到这里，如果还有发现，将在下面的楼层更新---------------------------------------------------------------------------------------------------------------我早就开始调了，基本上就是这个思路，但是不建议加的太多，适当的调整后声音大不一样，即使是电影录音后期的音效恐怕都是做过的的吧，刻舟求剑，是否太武断了？---------------------------------------------------------------------------------------------------------------用YMH的自动EQ效果很一般，软绵绵的按1楼给的E Q调效果又太爆啦，还要慢慢调啊---------------------------------------------------------------------------------------------------------------根据这个帖子调试后，果然很爽，可以说让我的2067脱胎换骨我用yamaha2067调节了一下，感觉还是好了些。
一般技术规格模数/数模转换20Hz-20kHz(全部旁路)动态范围80dB(典型)全谐波失真小于0.1%（1kHz，最大电平）模数/数模转换模数转换16比特数模转换16比特采样频率44.1kHz储存程序99效果程序立体声混响、混响、混响加门、延迟、延迟+混响，混响-镶边，合唱+混响，交响乐+混响输入连接口PHONE JACK×2正常电平-20dB(输入电平标称)阻抗20kΩ（单声道：10kΩ）输出连接口PHONE JACK×2正常电平-20dB(输入电平正常)阻抗2kΩ（单声道：1kΩ）显示七段LED发光二极管×2（显示程序号）前面板控制部分输入电平，混音平衡，延迟衰减，电平前面板键部分▲，▼，MIDI，储存LED发光二极管显示器峰值，左右，延迟，衰减，电平（可编辑目录）MIDI输入5-Pin DIN电源直流12V输入尺寸（宽×高×厚）480×232×45.5mm（18.9″×9.1″×1.8″）重量2.5kg电源适配器美国加拿大：PA-1BU(120V AC)一般：PA-1BU(220V/240V AC)英国：PA-1(240V AC)详细使用说明：一、正确安装和连接YAMAHA--- REV100。
如使用单声道可只接左声道。
INPUT LEVEL：输入电平旋钮，调节此旋钮使峰值指示灯在正常工作时偶尔闪亮。
一直闪亮表示信号过强，声音会削波，过弱又会发生音质下降，因此调节适当的电平输入是使用好效果器的第一步，也是很重要的一步。
MIX BALANCE：效果混合旋钮，用来调节效果声和原声之间的比例。
PROGRAM：用来选择不同的程序，编辑程序存储。
二、改变效果程序：YAMAHA—REV100共有99种效果程序，用上下光标键选择。
混响程序名类型说明01 Vocal rev1 人声适用于人声混响02 Vocal rev2 大厅3号程序的前期延长，混响时间短03 Vocal rev3 人声04 Room ambience1 盘子04-08这些效果适用于鼓和打击乐音色，可作用于整个鼓组或某个鼓音色05 Room ambience2盘子06 Room ambience3盘子07 Wood booth1 人声08 Wood booth2 人声09 Acoustic piano plate 用于钢琴的混响10 Club piano 大厅用于钢琴的混响11 Booming kick1大厅用于底鼓的混响，强调低频12 Booming kick2 房间用于底鼓的混响，强调低频13 Loud snare房间用于军鼓的混响14 Acoustec steel guitar1 盘子钢弦原声吉它的混响15 Acoustec steel guitar2 盘子钢弦原声吉它的混响16 String plate 盘子弦乐的混响17 Acoustec gut guitar1 人声尼龙弦原声吉它混响18 Acoustec gut guitar2 人声尼龙弦原声吉它混响19 Btass room1 房间铜管乐器的混响20 Btass room 房间铜管乐器的混响立体声混响程序名类型说明21 Large hall1 大厅Stage比hall的混响更明亮22 Large hall2 大厅Stage比hall的混响更明亮23 Stage1 大厅Stage比hall的混响更明亮24 Stage2 大厅Stage比hall的混响更明亮25 Chamger1 人声模拟大房间，高顶的混响26 Chamger2 大厅模拟大房间，高顶的混响27 Church1 房间模拟大房间，高顶的混响28 Church2 大厅模拟大房间，高顶的混响29 Old gunnel 大厅模拟长通道中的混响，old暗、new明亮30 New tunnel 人声31 Large room1 房间房间混响，32比31低频更多32 Large room2 房间33 Slide reverb 房间混响的声像在右34 Huge room1 房间比房间混响更有力的混响35 Huge room2 房间比房间混响更有力的混响36 Bathroom 盘子短立体声的混响37 String ensemble 盘子用于弦乐的大混响38 Rude reverb1 人声粗混响39 Rude reverb2 人声粗混响40 Comcert grand piano 人声用于原钢琴的混响门混响程序名类型说明41 Small ambience1 大厅小房间反射混响，42比41的低频少42 Small ambience2 大厅43 Tight poom1 房间比上面两种效果更小的混响44 Tight poom 大厅比上面两种效果更小的混响45 Gate reverb1 盘子各种门混响46 Gate reverb2 人声各种门混响47 Gate reverb3 大厅各种门混响48 Gate reverb4 大厅各种门混响49 Stone room 房间石头房间混响50 Big curve 人声最长的门混响延迟程序名说明51 Analog delay1 软延迟52 Ping pong delay 声像左右变化的延迟53 Eighth note triplet 像8分三连音符的延迟54 Karaoke 用于卡拉OK的回声效果55 Short delay doubler 一次短的延迟56 Stereo long delay 左右声道同长的立体声延迟57 Sgereo medium delay 左右声道不等长的立体声延迟58 Stereo long delay 左右声道同长的短延迟59 Mono long delay 单声道输出的重复延迟60 Mono short delay 单声道输出的重复延迟延迟/混响程序名类型说明61 Electric piano 延迟+大厅常用于钢琴62 String pad 延迟大厅常用于背景音乐63 Synth 延迟人声用于弦乐背景64 Vocal1 64、65是用短延迟的长混响，适用于人声65 Vocal2 延迟大厅64、65是用短延迟的长混响，适用于人声66 Vocal3 延迟房间66是强调延迟的短混响67 Btinght vocal 延迟盘子有小延迟的亮混响68 Chorus 延迟+盘子一半混响，一半延迟69 Drum kit1 延迟+ 房间用于鼓和打击乐的混响70 Drum kit2 延迟盘子用于鼓和打击乐的混响混响/调制程序名类型说明71 Soft flange1 大厅+飘忽此效果结合了混响和小音高变化的飘忽，常用于合成音色背景音乐72 Soft flange2 大厅+飘忽此效果结合了混响和小音高变化的飘忽，常用于合成音色背景音乐73 Amgience flange1 房间飘忽短混响加飘忽74 Amgience flange2 房间飘忽短混响加飘忽75 Soft reverb flange 房间飘忽短混响加音高变化更大的飘忽76 Organ cabinet1 盘子飘忽用于风琴的飘忽效果77 Organ cabinet2 房间交响用于风琴的飘忽效果78 Symphonic reverb1 大厅+交响以混响为主的精致效果79 Symphonic reverb2 人声+交响以混响为主的精致效果80 Flange room1 房间+飘忽为鼓和打击乐加特效81 Flange room2 房间+飘忽为鼓和打击乐加特效82 Rolling flange1 盘子+飘忽为鼓和打击乐加特效83 Rolling flange2盘子+飘忽为鼓和打击乐加特效84 Big flange 人声飘忽喷气机效果85 Chorus rererb1 大厅+合唱85，86是普通的混响+合唱，用途很广如用于钢琴86 Chorus reverb2 盘子+合唱87 Chorus reverb3 大厅+和唱88 Chorus reverb4 人声+合唱89 Tremolo reverb1 大厅+震音震音+混响的各种变化效果90 Tremolo reverb2 大厅震音震音+混响的各种变化效果91 Tremolo reverb3 盘子+震音震音+混响的各种变化效果92 Tremolo reverb4 人声+震音震音+混响的各种变化效果93 Tremolo reverb5 人声+震音震音+混响的各种变化效果94 Tremolo reverb6 大厅+震音震音+混响的各种变化效果95 Tremolo reverb7 大厅+震音震音+混响的各种变化效果96 Ambient slow pan1大厅+震音左右声像变化和短混响97 Ambient slow pan2 房间+震音左右声像变化和短混响98 Sequence pan1房间+震音根据乐曲速度而定的声像变化效果99 Sequence pan2房间+震音根据乐曲速度而定的声像变化效果编辑模式（Edit Mode）REV100的每个效果都具有多个参数，3个主要参数可通过面板上的旋钮控制。
2放置音箱
参考下图在房间内设置音箱。
有关其他音箱系统的信息，请参见《使用说明书》。
1前置音箱（左）
2前置音箱（右）
3中置音箱
4环绕声音箱（左）
5环绕声音箱（右）
9低音炮
2Zh
Zh
3
■连接音箱缆线
音箱缆线有两根线。
一根用于连接本机和音箱的负极 (-) 端子，另一根用于连接正极 (+) 端子。
如果这两根线的颜色不同，则用黑色的线连接负极端子，用另一根线连接正极端子。
（连接前置音箱）
a 从音箱缆线端部剥去大约 10 mm 的绝缘皮，然后将缆线的裸线紧紧捻在一起。
b 松开音箱端子。
c 将缆线的裸线插入端子侧（右上或左下）的间隙内。
d 拧紧端子。
1
3连接音箱/低音炮
•使用阻抗至少为 6 Ω 的音箱。
•使用有源低音炮。
•连接音箱前，将本机的电源线从交流墙壁电源插座中拔出并关闭低音炮。
•请确保音箱缆线的线芯没有相互接触或没有接触本机的金属部位。
否则，可能损坏本机或音箱。
如果音箱缆线短路，则当打开本机时，“Check SP Wires ”会出现在前面板显示屏上。
-+
2将中置音箱 (3) 连接至 CENTER 端子。
3将环绕声音箱 (4/5) 连接至4将低音炮 (9) 连接至 SUBWOOFER PRE
4Zh
Zh
5
4连接外部装置
AV 1
将外部装置连接至本机。
a 使用 HDMI 缆线将 BD/DVD 播放机连接至本机。
如果 BD/DVD 播放机当前通过 HDMI 缆线直接连接到电视，则应将此缆线从电视断开，然后将其连接到本机。
b 使用其他 HDMI 缆线将电视连接至本机。
c 使用数字光纤缆线将电视连接至本机。
在本机上播放电视视频时需要此连接。
如果电视支持 ARC (Audio Return Channel)，则不需要此连接。
d 将电源线连接至交流墙壁电源插座。
•有关如何连接收音机天线或其他外部装置的信息，请参见《使用说明书》中的“准备工作”。
2
打开本机、低音炮、电视和 BD/DVD 播放机。
•将低音炮的音量设置为一半大小。
如果穿越频率可调节，请将其设为最大。
3
使用电视遥控器将电视输入更改为来自本机的视频。
现在已经完成了连接。
请转到下一页，优化音箱设置。
6
Zh
配置本机的音箱设置以创造最佳的环绕声场。
1按 SETUP 。
2
确认显示“Speaker Setup ”，然后按 ENTER 。
3
配置音箱的输出特性。
a 确认显示“Config ”，然后按 ENTER 。
b 使用光标键 (q /w ) 选择项目，然后使用光标键 (e /r ) 选择设置。
c 设置完成后，按 RETURN 。
设置项目
•在配置音箱的尺寸时，如果音箱的低音喇叭的直径为 16 cm 或更大，则选择“Large ”；如果低音喇叭的直径小于 16cm ，则选择“Small ”。
•“Crossover ”、“SWFR Phase ”和“Extra Bass ”是可选的。
有关这些设置的详情，请参见《使用说明书》。
5配置音箱设置
Speaker Setup
Config
Subwoofer Use
项目功能
设置
Subwoofer 选择是否连接低音炮。
Use （默认），None
Front
选择前置音箱的尺寸。
Small （默认），Large
Center 选择是否连接中置音箱，并选择其尺寸。
Small （默认）、Large 和 None Sur. LR
选择是否连接环绕声音箱，并选择其尺寸。
Small （默认）、Large 和 None
Crossover
设置可从尺寸设为
“Small ”的音箱输出的低
频分量的下限。
40 Hz ～200 Hz
（默认值： 80 Hz ）
SWFR Phase
设置低音炮的相位。
NRM （默认），REV
Extra Bass
选择是否通过前置音箱或低音炮 (Off) 或同时通过这
二者 (On) 产生前声道低频分量。
Off （默认），On
Zh
7
4
设置每个音箱与收听位置之间的距离。
a 使用光标键 (q /w ) 选择“Distance ”，然后按 ENTER 。
b 使用光标键 (q /w ) 选择音箱，然后使用光标键 (e /r ) 设置距离。
c 设置完成后，按 RETURN 。
设置项目•可以从“Unit ”中的“Meter ”（默认值）或“Feet ”中选择
本机的距离单位。
5
调节每个音箱的音量。
a 使用光标键 (q /w ) 选择“T est Tone ”，然后按 ENTER 。
b 使用光标键 (e /r ) 选择“On ”以启用测试音输出，然后按 RETURN 。
c 使用光标键 (q /w ) 选择“Level ”，然后按 ENTER 。
d 使用光标键 (q /w ) 选择要输出测试音的音箱。
e 如果发现某个音箱的音量水平与其他音箱的不同，请使用光标键 (e /r ) 调节音量。
f 设置完成后，按 RETURN 。
g 将“Test T one ”设置为“Off ”（重复步骤 a 和b ）。
设置项目
•在调节音量时使用前置音箱之一作为测量目标。
6
若要从菜单中退出，请按 SETUP 。
音箱设置已完成。
扬声器设置范围
Front L 前置音箱（左）0.30 m ～24.0 m （默认值： 3.00 m ）Front R 前置音箱（右）0.30 m ～24.0 m （默认值： 3.00 m)Center 中置音箱
0.30 m ～24.0 m （默认值： 2.60 m ）Sur. L 环绕声音箱（左）0.30 m ～ 24.0 m （默认值： 2.40 m ）Sur. R 环绕声音箱（右）0.30 m ～24.0 m （默认值： 2.40 m ）SWFR
低音炮
0.30 m ～24.0 m （默认值： 3.00 m ）
Distance
Sur. L 2.40m
Test Tone
Level
SL---- -----扬声器设置范围
FL 前置音箱（左）-10.0 dB ～+10.0 dB （默认值： 0.0 dB ）FR
前置音箱（右）-10.0 dB ～+10.0 dB （默认值： 0.0 dB ）C
中置音箱
-10.0 dB ～+10.0 dB （默认值： -1.0 dB ）SL 环绕声音箱（左）-10.0 dB ～+10.0 dB （默认值： -1.0 dB ）SR 环绕声音箱（右）-10.0 dB ～+10.0 dB （默认值： -1.0 dB ）SWFR
低音炮
-10.0 dB ～+10.0 dB （默认值： -1.0 dB ）
© 2013 Yamaha Corporation Printed in China ZF38990
现在让我们播放 BD/DVD 光盘。
建议播放多声道音频（5.1- 声道或更多）以感受本机产生的环绕声。
1按 HDMI 1 选择“HDMI 1”作为输入源。
2开始在 BD/DVD 播放机上播放。
3
反复按 STRAIGHT 选择“STRAIGHT ”。
•启用“STRAIGHT ”（直接解码）后，每个音箱都会直接产生一个声道音频信号（无需声场处理）。
4
按 VOLUME 调节音量。
这将完成基本的设置过程。
在多声道音频播放过程中声音仅会从前置音箱输出请检查 BD/DVD 播放机上的数字音频输出设置。
该设置可能仅设为 2 声道输出（如 PCM ）。
某个音箱没有声音
请参见《使用说明书》中的“故障排除”。
6播放 BD/DVD
如果没有环绕声
HDMI1
STRAIGHT
Volume -30.0dB
更多功能！
本机还有众多其他功能。
请参考附带 CD 光盘上的《使用说明书》以有效地使用本机。
连接其他播放装置
连接音频装置（如 CD 播放机）、游戏机、摄像机以及很多其他装置。
选择声音模式
选择所需的声音程序 (CINEMA DSP) 或适用于电
影、音乐、游戏、体育节目及其他内容的环绕声解码器。
收听 FM/AM 广播
通过使用内置调谐器，您可以欣赏 FM/AM 广播。
此外，还可注册多达 40 个自己喜爱的无线电电台作为预设电台。
有关详情，请参见“本机功能介绍”。
