超外差收音机调研报告

装调实践实验报告专业_______电子信息工程______年级________08级____________班级_________一班___________学号________________姓名___________________一、实习目的:电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。

而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。

有助于我们对理论知识的理解，帮助我们学习专业知识。

使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。

同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。

同时也培养同学之间的团队合作、共同探讨、共同前进的精神。

具体目的如下：1.熟悉手工焊锡的常用工具的使用、其维护及其修理。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

6.了解电子产品的焊接、调试与维修方法。

二、实验原理图：三、工作原理：超外差式收音机：是指输入信号和本机振荡信号产生一个固定中频信号的过程。

如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。

学号：2013213981姓名：卓涛璐晶体管超外差收音机测试实验报告一、实验目的：1、熟悉超外差式晶体管收音机各组成部分和电路元件的工作原理。

2、掌握超外差式收音机的统调方法以及电路的基本测试。

3、熟悉焊接的工艺及流程，焊接练习，要求焊点光亮、圆滑，无虚焊。

4、正确地进行调试、对相关电压、电流进行测量5、进行统调，检查收台的效果。

二、实验原理：超外差收音机方框图性能指标输入调谐电路 混频 中放 检波 前置 低放 功放 本机振荡 自动增益控制 (AGC)接受频率范围：535kHz—1605kHz中放频率约为：465kHz低放频率约为：1kHz三、焊接调试步骤：1、安装工艺要求：安装时，先装低矮和耐热的元件（如电阻），然后装大一点的元件（如中周、变压器），最后装怕热的元件（如二极管、三极管）。

①电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚立式或卧式插装在电路板上进行安装，高度要统一。

②瓷片电容和三极管的脚剪的长度要适中，不要剪的太短，也不要留的太长，他们不要高于中周的高度。

电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。

③磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊在线路板上。

④由于调谐用的双连拔盘安装时离电路板很近，所以在它的圆周内的高出部分的元件脚在焊接前用斜口钳剪去，以免安装或调谐时有障碍，影响拔盘调谐的元件有T2的引脚、双连的三个引出脚、电位器的开关脚和一个引脚。

⑤喇叭安放挪位后用喇叭压板和螺丝固定2、调试过程：测量电流，电位器开关关掉，装上电池（注意正负极）用万用电表的50mA档，表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）若电流指示小于10mA（这时A、B、C、D、E五个电流缺口均未连上），则说明可以通电，将电位器开关打开（音量旋至最小即测量静态电流）用万用表分别依次测量E、D、C、B、A五个电流缺口，若被测量的数字在规定的参考值左右即可用电烙铁将五个缺口依次连通，再把音量开大，调双连拔盘即可收到电台。

金硅管六管超外差式收音机报告第一篇：金硅管六管超外差式收音机报告摘要：电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。

简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。

现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。

更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。

散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。

它由输入回路、高放混频级、一级中放、二级中放、前置低放兼检波级、功放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。

关键词：高放混频级低放兼检波级低压金硅管引言：集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向集成方向发展。

不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。

随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。

它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。

本文中对S66E型袖珍收音机原理进行分析，在原S66D选用的耳机插座上进行了改动。

原S66D选用的耳机插座已经不适用现在的需要而被淘汰，现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。

更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。

散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。

本次课程设计的目的主要是掌握系统各功能模块的基本工作原理，培养基本掌握电路设计的基本思路和方法，掌握接收系统调试等。

一、实验目的(1）学习超外差式收音机的基本工作原理;（2)通过对一台正规产品“收音机”的安装、焊接及调试,了解电子产品的装配过程;掌握元器件的识别及质量检验;学习整机装配工艺；培养动手能力及严谨的科学作风。

（3）通过对收音机的检验与检测，了解一种工艺产品的生产和调试的全过程，学习调试电子产品的方法。

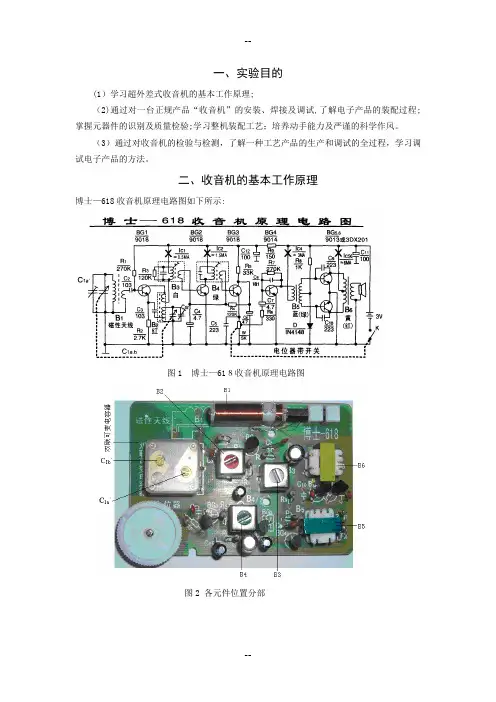

二、收音机的基本工作原理博士—618收音机原理电路图如下所示:图1 博士—61８收音机原理电路图图2 各元件位置分部2.1 无线电发送与接受的过程2.１.1 无线电的发送人耳能听到的声音频率约在2ＨZ －2０ＫH Ｚ的范围。

通常我们把这一范围叫音频，声波在空气中的传播速度比起无线电波的传播速度是很慢的，而且衰减的速度很快，所以声音不能传得很远。

要实现声音的远距离传送，首先应将声音通过微音器转化为音频电信号，音频电信号不能直接向空间发射，必须用音频信号去调制一个等幅的高频震荡才能实现声音的远距离传输，这个等幅的高频震荡叫载波,经过调制的载波通过调谐功率器放大，由发射天线辐射到空间。

音频对载波的调制一般采用调幅或调频，由于调幅波频带窄,接收机简单,成本低的特点,目前大多电台均采用调幅广播.发射过程如图3所示:图3 广播发送电路的原理音频对载波的调制一般采用调幅或者调频。

调幅是使载波的振幅随着调制信号的强弱而变化，调频是使载波的频率随着调制信号的强弱而变化,由于调幅波频带窄，接收机简单，成本低的特点,所以目前中央和各省市及地方电台均采用调幅广播。

我国规定调幅广播中取音频信号的最高频率为Ｆn=4.5kHz,则每一广播电台占有9ｋHz 的带宽。

调幅广播根据载波频率的高低分为中波,中短波和短波，我国中波广播频段为５3５ｋHz —１605kHz,短波I 为2．7—7M Ｈz,短波Ⅱ为7—18M Ｈz 。

由于调频波具有抗干扰能力强，音质好的特点,目前中央和大多省市区都有调频广播，调频广播频段为８8—108MHz ，已调波带宽为１50—200ｋＨz 。

超外差收音机实习报告一．超外差收音机工作原理1.概述超外差式收音机的特点是，它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是465 KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后通过功率放大推动扬声器工作。

其优点是灵敏度高，选择性好，音质好（通频带宽），工作稳定（不容易自激），同时也有缺点，比如镜像干扰（比接收频率高两个中频的干扰信号）、假响应（变频电路的非线性）等。

目前调频式或调幅式收音机，一般都采用超外差式。

2.电路的工作原理超外差收音机原理图如图下所示。

1）输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。

2）变频电路本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。

因为接收到的信号强度较弱，所以VT1同时起到高频放大的作用。

3）中频放大电路中频放大电路主要由VT2、VT3组成的两级中频放大器。

第一中放电路中的VT2负载是中频变压器T4，T4的线圈和内部电容构成并联谐振电路，谐振频率是465KHz，起到再次选频的作用。

第二中放电路中的VT3既起到再次放大的作用，将信号从发射级送出，由R4提供静态工作电压。

与直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。

4）检波和自动增益控制电路（AGC）中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。

超外差收音机实训报告一、引言超外差收音机是一种广泛应用于无线通信领域的接收设备。

本报告旨在介绍我参加的关于超外差收音机的实训项目，包括实验目的、实验过程、实验结果和实验总结。

二、实验目的本次实验的目的是通过搭建超外差收音机电路，了解其工作原理，并通过调试和测试，实现对不同频段信号的接收和解调。

三、实验过程1. 实验准备在开始实验之前，我们首先收集了有关超外差收音机的资料，了解了其原理和构造。

然后组装了所需的电路板和元件，确保实验顺利进行。

2. 搭建电路按照实验指导书的步骤，我们将电路元件逐一焊接到电路板上，搭建了超外差收音机的电路。

在此过程中，我们特别注意了焊接的准确性和稳定性，以确保电路工作正常。

3. 调试和测试搭建完成后，我们开始对超外差收音机进行调试和测试。

首先，我们使用信号发生器产生不同频段的测试信号，通过示波器观察信号波形，确保电路接收和解调的正常运行。

然后，我们通过调节相关电路参数，优化收音的效果。

四、实验结果经过反复调试和测试，我们成功实现了对不同频段信号的接收和解调。

实验中，我们测试了AM和FM两种调制方式下的音频播放效果，并进行了音质评估。

结果表明，超外差收音机具有良好的接收和解调性能，音质清晰、稳定。

五、实验总结通过本次实验，我深入了解了超外差收音机的原理和工作方式。

通过亲自搭建电路并进行调试和测试，加深了对收音机电路的理解和掌握。

通过实验过程中的问题攻克和团队合作，培养了我的动手能力和解决问题的能力。

总的来说，本次实验不仅加深了我的专业知识，还提高了我的实践能力。

期待将来能在无线通信领域更深入的研究和应用。

六、参考文献[参考文献1][参考文献2][参考文献3][end]。

超外差式收音机电路分析1.1简介一、组成框图与工作原理基本框图见图1-1.从天线接收下来的信号，经输入回路选频(为fs)后与收音机本身产生的号(称为fl),共同送人变频级，通过变频级的非线性作用，在变频级负载上产生新的频率成份(fl+fs和fl-fs), 再经过选频网络选出中频信号，其频率fl- fs 调幅收音机为465KHZ.这个中频信号再经频放大、检波、低放、功放、最后由扬声器重现发送端的原声音信号。

图1-1 超外差式收音机方框图1二、超外差式收音机的特点1.中频频率较低，电路设计方便并且容易得到稳定的放大量。

2、中频频率固定，因此可设计成较为复杂的诸报放大器，同时可以是多级，增益大大提高，整机灵敏度很高。

3、由于中频放大器的负载可为复杂诸振回路，选频特性好，使整机选择性得以提高。

4、超外差式收音机的电路复杂，而且调试较困难，容易出现多种干扰和产生振荡。

1.2输入回路一、要求1、要有良好的选择性，即选台能力要好，抑制干扰能力要强。

2、频率覆盖(即频率范围)要正确。

输入调谐回路应能选出规定的频率范围内的所有电台，且准确。

二、电路分析图1-2 输入回路电路图 1T1为调谐耦合高频变压器。

L1天线线圈L2次级线圈C1a’-天线回路调谐电容C1a-天线回路补偿电容(微调电容)L1. L2绕在同一磁棒上，匝数比一般为10：1.由CA、CA通地串联谐振回路经磁棒耦到饮级线圈上。

三、频率范图频率范围535-1605KHZ改变C1a就可使L1、C1a、C1a’组成的谐振回路谐振于中波所接收的所有频率上。

CA用来补偿高频的接收灵敏度用。

1.3变频级变频的作用就是将输入回路选来的电台信号fs (调幅信号)和本机振荡信号fL(等幅信号)混合后，利用晶体管的非线性作用，将不同高频调幅信号变成频率固定的中频调服信号。

在这个过程中，信号的内容不能失真。

本机振荡和混频可以分别由两只三极管来完成。

称为混频。

，这样和互费响小，工作稳定，高档机用这种工作方式。

超外差收音机实训报告
一、实训背景
随着科技的发展，现代人对于多种多样的数字音频设备需求日
益增加。

其中，收音机是一种简单实用的收音设备，可帮助人们
获取时间、天气、新闻、音乐等信息。

由于无线电知识的普及，
许多人选择自己制作收音机，以满足自己的喜好和收音需要。

而
本实训将介绍超外差收音机的实验方法、原理、电路和组装过程。

二、实训内容
实训分为两个部分，分别为基础电路实验和超外差收音机实验。

在基础电路实验中，我们学习了基本的电路知识、模拟电路特点、信号增益和滤波等。

而在超外差收音机实验中，我们了解了超外
差收音机的组成、原理、调谐电路、中频放大电路和输出电路等。

三、实训过程
1. 基础电路实验
通过基础电路实验的学习，我们了解了模拟电路的构成和特点，学会了利用放大机构和滤波器提高信号质量的方法。

2. 超外差收音机实验
超外差收音机实验是本次实训的重点，我们首先学习了超外差
收音机的组成和工作原理。

随后，我们运用基础电路实验所学的
知识，开始设计调谐电路、中频放大电路和输出电路。

经过实验
的调试和修改，最终我们成功地组装了一台超外差收音机。

四、实训结论
通过本次实训，我们掌握了模拟电路的基本知识和多种滤波、
放大电路的设计原理。

我们学习了超外差收音机的基本结构和工
作原理，并成功地组装了一台超外差收音机。

本次实训不仅增加
了我们对于模拟电路和收音机的认识，还提高了我们的动手实践
能力。

超外差收音机实训报告一、实训目的本次超外差收音机实训的主要目的是通过实际操作和组装，深入了解超外差收音机的工作原理、电路结构和调试方法，提高我们的电子电路实践能力和问题解决能力。

二、实训要求1、熟悉超外差收音机的原理和电路图。

2、正确识别和使用电子元器件。

3、熟练掌握焊接技术，完成收音机的组装。

4、能够对组装好的收音机进行调试和故障排除，使其正常接收广播信号。

三、实训器材1、超外差收音机套件，包括电路板、电子元器件（电阻、电容、电感、晶体管、集成电路等）、天线、扬声器等。

2、电烙铁、焊锡丝、松香、镊子、斜口钳、螺丝刀等工具。

3、万用表、信号发生器、示波器等测试仪器。

四、超外差收音机原理超外差收音机是一种广泛应用的无线电接收设备，其工作原理基于超外差技术。

超外差技术是指将接收到的高频信号与一个本地振荡器产生的高频信号进行混频，得到一个固定的中频信号，然后对中频信号进行放大、检波和音频放大，最终驱动扬声器发出声音。

超外差收音机的主要组成部分包括输入回路、变频电路、中频放大电路、检波电路和音频放大电路。

输入回路用于选择所需的电台信号，并将其耦合到变频电路。

变频电路由混频器和本地振荡器组成，将输入的高频信号变换为中频信号。

中频放大电路对中频信号进行放大，以提高信号的强度和质量。

检波电路将中频信号中的音频信号解调出来，得到原始的音频信号。

音频放大电路对音频信号进行放大，以驱动扬声器发声。

五、实训步骤1、元器件识别与检测在开始组装之前，我们首先对收音机套件中的电子元器件进行识别和检测。

对照电路图和元器件清单，我们仔细辨认了电阻、电容、电感、晶体管等元器件的型号和参数，并使用万用表对其进行了测量和筛选，确保元器件的质量和性能符合要求。

2、焊接组装在熟悉了元器件之后，我们开始进行焊接组装。

焊接是电子电路制作中的关键环节，需要掌握正确的焊接方法和技巧。

我们首先将电烙铁预热到适当的温度，然后将元器件的引脚插入电路板的相应插孔中，用焊锡丝和松香进行焊接。

超外差式收音机报告
超外差式收音机是一种常见的收音机设计，它采用了超外差原理来实现对不同频率的收音信号的接收和解调。

超外差式收音机的基本原理如下：
1. 接收：首先，外置天线将无线电信号转换为电信号，并传输到射频放大器。

射频放大器会增强信号的强度，并去除掉部分噪声。

2. 混频：接下来，信号经过混频器进行混频处理。

混频器会将射频信号与本地振荡器产生的信号进行相乘。

这样就会产生两个新的信号：一个是低频信号，它与原始音频信号频率相同；另一个是中频信号，它是原始信号频率与本地振荡器频率之差。

3. 变频：接下来，中频信号会通过中频放大器进行放大。

这样可以增强信号的强度，并去除部分噪声。

4. 解调：接下来，信号经过解调器进行解调。

常见的解调方式包括调频解调和调幅解调。

调频解调器会将调频广播信号转换为音频信号，而调幅解调器则会将调幅广播信号转换为音频信号。

5. 放大：最后，解调后的音频信号会经过音频放大器进行进一步放大，然后传递到喇叭或耳机中进行播放。

超外差式收音机的优点包括接收性能稳定、抗干扰能力强、音
质好等。

然而，它也存在一些缺点，例如成本较高、制造复杂等。

超外差式收音机是一种常见的收音机设计，它可以对不同频率的无线电信号进行接收和解调，使我们能够收听广播等音频内容。

超外差收音机实训报告一、引言无线电是现代通信系统的基础，而收音机作为最为人熟知和广泛使用的无线电设备之一，对人们的日常生活具有重要意义。

超外差收音机是一种常见的接收机构型，它通过超外差的方式实现对无线电信号的提取和解调。

本报告将结合我们在超外差收音机实训中的经验和理论知识，对超外差收音机的工作原理、实验过程以及实验结果进行归纳总结。

二、超外差收音机的原理超外差收音机是一种将高频信号通过射频放大、混频、滤波等环节进行处理后，得到中频信号进行解调的收音机。

其工作原理可以简要概括如下：1.射频放大：收音机的天线接收到无线电信号后，信号经过射频放大器进行放大，以增强信号的强度，使其达到后续处理的要求。

2.混频：接收到的射频信号与本地振荡器产生的信号进行混频，将信号的频率转换到中频范围。

3.中频放大：经过混频后的中频信号被送入中频放大器进行放大，以增强信号的幅度。

4.中频滤波：通过中频滤波器，从放大器输出中选择性地提取所需信号的频段，达到消除干扰和阻止其他频率干扰进入电路的目的。

5.检波：经过滤波器后的中频信号被送入检波器进行解调，将无线电信号转换为音频信号。

三、实验过程1.实验准备：在进行实验之前，我们首先进行了一系列的实验准备工作，包括检查实验设备、确认实验连接线路的正确性等。

2.电路搭建：根据实验要求，我们按照电路图搭建了超外差收音机的电路。

在搭建的过程中，我们注意了电路连接的正确性，以及元器件的选用和布局。

3.设备调试：在搭建完电路后，我们使用信号发生器产生射频信号，通过调节电路中的调谐电容和电感，使得电路能够正确接收并放大所需频段的信号。

4.实验记录：我们使用示波器记录了收音机接收到的中频信号的波形，并通过频谱分析仪获取了信号的频谱特性。

五、实验结果通过实验，我们成功地搭建了超外差收音机的电路，并获取了音频信号。

在信号的放大和解调过程中，我们可以清晰地听到广播电台的声音。

通过频谱分析，我们还观察到了中频信号在频谱上的分布特点。

实习报告：超外差收音机设计与制作一、实习目的1. 掌握超外差收音机的工作原理与结构；2. 学习电子产品的装配过程，提高动手能力；3. 学习调试电子产品的方法，提高解决问题的能力。

二、实习内容1. 超外差收音机的工作原理与结构；2. 电子产品的装配过程；3. 收音机的调试与故障排除。

三、实习过程1. 超外差收音机的工作原理与结构超外差收音机是一种常见的无线电接收设备，其主要工作原理是将接收到的无线电信号经过变频、放大、检波等处理，最终还原为音频信号，通过扬声器输出。

超外差收音机相较于直接放大式收音机，具有更好的选择性、灵敏度和抗干扰能力。

超外差收音机的结构主要包括：天线、输入回路、变频电路、中放电路、检波电路、音频放大电路和功率放大电路等。

其中，变频电路是超外差收音机的核心部分，它将接收到的无线电信号转换为中频信号，以便于后续处理。

2. 电子产品的装配过程在本次实习中，我们采用了3V低压硅管六管超外差式收音机作为实训项目。

装配过程主要包括以下几个步骤：（1）元件识别与测试：根据电路原理图，识别所需的电子元件，并使用万用表测试元件的性能，确保其符合要求。

（2）元件装配：根据电路原理图和印刷图，将元件焊接至线路板上。

在装配过程中，注意遵循“先易后难、先低频后高频”的原则。

（3）焊接：使用焊接工具将元件引脚与线路板焊接牢固，注意焊接过程中的安全事项。

（4）调试：完成装配后，对收音机进行调试，确保各部分电路正常工作。

3. 收音机的调试与故障排除调试过程中，首先检查天线是否良好，然后调整输入回路、变频电路、中放电路等参数，以保证收音机正常接收信号。

在调试过程中，要熟悉使用万用表、信号发生器等仪器工具。

当收音机出现故障时，要根据现象判断可能的原因，采用分段排查的方法，逐步缩小故障范围，直至找到并解决问题。

四、实习收获通过本次实习，我深刻了解了超外差收音机的工作原理与结构，掌握了电子产品的装配过程，提高了动手能力。

一、设计目的通过对一台调幅收音机的安装、焊接和调试, 使学生了解电子产品的装配过程, 掌握电子元器件的识别方法和质量检验标准, 掌握收音机的工作原理, 并了解整机的装配工艺, 培养学生的实践技能。

同时要求学生会独立分析电路图, 对照收音机原理图能看懂印刷电路版图和接线图, 并且细心地按照工艺要求进行产品进行调试。

二、收音机工作原理（一）: 超外差式收音机工作原理声音的由震动空气而产生, 借助于声波在空气中传播。

但是这必然不能满足人们对声音的长距离传输, 所以就产生了有线广播传输。

但是这也存在着很大的缺陷。

要消耗太多的金属材料还有人力布线。

所以就产生了无限传输声音信号。

（1）、无线电传输声音的过程方框图（2）、超外差式收音机方框图（3）、超外差式的定义直接放大式无变频和中放, 而是将接收到的高频信号放大, 直接检波取出音频信号。

超外差收音机先将高频信号通过变频变成中频信号, 此信号的频率高于音频信号频率, 其频率固定为465kHz 。

由于465kHz 取自于本地振荡信号频率于外部高频信号频率之差, 故成为超外差。

三、实验设计器材A 教学用收音机原配件一副B 电烙铁, 螺丝刀, 剪刀镊子等必备工具C 万用电表D 吸锡枪E 锡丝若干四、收音机元件介绍①电阻:在本次课程设计中可以根据色差法对11个电阻进行分类。

如表格2-1表2-1色差法表值棕红橙黄绿兰紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10%极性。

④中频变压器（中周）:中频变压器（简称中周）三只为一套, 这三只中周在出厂前均已调在规定的频率上, 装好后只需微调甚至不调, 不要乱调。

中周外壳除起屏蔽作用外, 还起导线的作用, 所以中周外壳必须接地。

⑤磁棒线圈:磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡, 四个线头的接在对应的印制板的焊盘上, 即a,b,c,d点, 线头的判断由图表15可知。

焊接前要仔细辨别b、c引脚, 切不可弄反。

超外差收音机实习总结报告超外差收音机实习总结报告一、实习目的与要求1、实习目的本次实习的主要目的是使我们了解收音机的基本知识，通过对电路图的具体分析，初步掌握焊接技术，简单的电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理的了解。

充分培养了我们的动手能力，使我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有了更加详实的体验。

同时增强了我们对理论知识的理解，可以帮助我们更好的学习专业知识以及专业知识的拓展，使我们能更轻松的运用所学的知识。

在该实习中会使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术的基础。

同时也使我们了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养成良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。

2、超外差收音机的特点超外差式是与直放式相对而言的一种接收方式，他的特点是变频。

超外差式收音机能把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大。

在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。

所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路残生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波二、收音机工作原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。

超外差式收音机实习报告超外差式收音机是一种广泛应用于电子通信设备中的基础电路之一。

在本次实习中，我主要学习了超外差式收音机的工作原理和组成部分，并通过实践来加深了解。

以下是我的实习报告。

一、实验目的1. 了解超外差式收音机的基本工作原理和组成部分；2. 掌握超外差式收音机电路的调谐和接收方式；3. 实际操作，检验电路的工作性能。

二、实验材料1. 超外差式收音机线路板2. 晶体管、电容、电感、陶瓷滤波器等元器件3. 天线及其他所需电子元件三、实验内容及步骤1. 按照线路图，将元器件焊接到线路板上；2. 运用万用表测试电路的电阻、电容及电感等参数，调整电容器和电感电阻器的值，以保证电路的正常工作；3. 将天线接入收音机，调节电源电压及电源开关，使收音机正常工作；4. 尝试不同的调频和调音频频率，选择信道调整信号强度；5. 尝试通过调整电磁铁的位置，选择对应兴趣的电台频道；6. 检验电路的收音效果。

四、实验结果在实验操作中，通过对不同的电路参数进行调整，成功地让收音机产生了稳定、清晰的音频信号。

在调整频率时，通过调整全程电压衰减器和调谐电路电容器的值，成功地捕捉到了来自收音机天线的波动信号。

此外，我们还通过调整电磁铁的位置来选择需要的电台频道。

最终，我们成功地收听到了广播电台的声音。

五、实验分析与结论通过本次实验，我深入了解了超外差式收音机的组成部分和工作原理，并通过实践的操作了解到了实际应用中的一些注意事项。

同时，通过手动调整电路参数和观察电路反馈，我进一步加深了对电路和元器件的理解。

总的来说，本次实验收获颇丰，对我的电子技术学习和实践具有重要意义。

超外差调幅收音机实习报告一、实习目的1. 掌握超外差调幅收音机的工作原理；2. 熟悉超外差调幅收音机的组装与调试过程；3. 提高动手能力，培养实际操作技能。

二、实习原理超外差调幅收音机主要由输入电路、变频电路、中放电路、检波电路、音频放大电路和功率放大电路组成。

其工作原理如下：1. 输入电路：天线接收到的电磁波信号经过输入电路，进行初步放大。

2. 变频电路：输入电路输出的信号送入变频电路，将高频信号转换为中频信号。

变频电路由变频管和本振器组成，本振器产生一个与接收频率相差的中频信号，与接收信号混合后产生差频信号。

3. 中放电路：差频信号经过中放电路进行放大，提高信号强度。

4. 检波电路：中放电路输出的信号送入检波电路，检波电路将中频信号中的音频信号提取出来。

5. 音频放大电路：检波电路输出的音频信号送入音频放大电路，进行进一步放大。

6. 功率放大电路：音频放大电路输出的信号送入功率放大电路，将信号放大至足以驱动扬声器发声的功率。

三、实习过程1. 组装：按照收音机电路图和组件清单，正确安装各个电路组件，连接电路板上的导线。

2. 调试：调整各个电路组件的工作参数，如变频电路的本振频率、中放电路的放大倍数等，以保证收音机正常工作。

3. 测试：通过接收不同频率的电台信号，测试收音机的接收性能，调整音频放大电路和功率放大电路的参数，使音质达到最佳。

四、实习收获1. 掌握了超外差调幅收音机的工作原理，了解了各个电路组件的作用和相互之间的关系。

2. 学会了收音机的组装和调试方法，提高了动手能力和实际操作技能。

3. 加深了对电子电路的理解，培养了严谨的科学态度和团队协作精神。

五、实习感想通过本次实习，我对超外差调幅收音机的工作原理和组装调试过程有了更深入的了解。

在实践过程中，我遇到了一些问题，但在老师和同学的帮助下，通过查阅资料和反复尝试，最终成功解决了问题。

这次实习让我认识到，理论知识与实际操作相结合的重要性。

超外差式收音机实验报告----原理、装配及调试10级集成电路设计与集成系统一、实验目的：1、了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。

2、利用所给材料制作一台收音机，接受频率范围535千赫----1605千赫的中波段3、熟悉手工焊接的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。

4. 了解电子产品的焊接、调试与维修方法。

学习调试电子产品的方法，提高动手实践能力。

二、实习器材1.电烙铁、焊锡、松香2.螺丝刀、镊子、钳子等必备工具3.万用表4.中夏S66E六管超外差式收音机套件5.五号电池两节三、1、超外差式收音机原理图：2、超外差式收音机PCB图：特别说明：S66为六管超外差式收音机，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接收频率范围为535~1605KHZ的中波段。

3、元器件清单：序号名称型号数量序号名称型号数量1 三极管9018 3 18 瓷片电容682、103 各12 三极管9014 1 19 电瓷片电容223 33 三极管9013 2 20 双联电容 14 发光管 1 21 收音机前盖 15 磁棒线圈 1 22 后盖 16 中周红白黑 3 23 刻度板、音窗 17 输入变压器 1 24 双联拨盘 14、元器件说明：①中频变压器（以下简称中周）三只为一套，其接线图见印制板图。

T2为振荡线圈的中周型号为LF10（红色）、T3为第一级中放用的中周（白色）、T4为第二季中放的中周（黑色）。

中周外壳初期屏蔽作用外，还起导线的作用，所以中周外壳必须可靠地接地。

② T5为输入变压器，线圈骨架上有凸点标记为初级，印制板上也有圆点作为标记，器接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。

超外差收音机实验报告
一、实验目的
1.了解超外差收音机的原理和特点；
2.掌握超外差收音机的组成及使用方法；
3.通过实验，提高实践操作能力和问题解决能力。

二、实验器材和材料
1.超外差收音机零件（包括电容、电感、半导体三极管等）；
2.排插板；
3.多用表；
4.手持电钻等。

三、实验步骤
1.根据超外差收音机电路原理图，组装收音机所需的各种电子元器件；
2.利用多用表测量出收音机每个部件的电阻、电容值，确认无误后进行接线；
3.插上电池，用手持电钻启动调谐电源，通过调节电容和电感实现电路的调谐；
4.利用手持电钻从信道中采集到信号，然后在排插板上接好高频电线和音频电线，连接到音箱上进行测试；
5.调节音量大小和频道设置，清晰收听到外部的音乐和语音信息。

四、实验结果
通过实验调节，我们成功地组装了一个超外差收音机，实现了调谐、音量调节和特定频道采集的功能。

在测试时，我们能够清晰听到收音机传送过来的各种音乐、电视和广播信号，非常方便和实用。

五、实验注意事项
1.在进行组装、调试和测试时，一定要仔细阅读原理图，遵循正确的接线方法；
2.注意多用表的使用和测量单元的电性特性；
3.在插拔电线和电子元器件时，一定要小心轻扣，以免损坏零件或引发重大事故；
4.认真听取声音，并分析原因，及时排除故障。

六、实验总结
本次实验我们通过对超外差收音机的组装、调试和测试成功地掌握了超外差收音机的基本原理和使用方法，并通过实验获得了实践操作经验和动手能力。

在今后的实践中，希望我们能更加深入的探究电子技术，并将其应用于实际工作中。

一、实习目的本次实习旨在通过实际操作，让学生掌握超外差式收音机的工作原理、组装方法、调试技术以及故障排除方法，提高学生的动手能力和实践技能。

二、实习原理超外差式收音机是一种常见的无线电接收设备，其工作原理是将接收到的无线电信号通过变频、中放、检波、低放等过程，最终还原成音频信号输出。

1. 变频电路：将接收到的射频信号与本地振荡器产生的本振信号进行混频，得到中频信号。

2. 中放电路：对中频信号进行放大，提高信号强度。

3. 检波电路：将中频信号解调，还原出音频信号。

4. 低放电路：对音频信号进行放大，推动扬声器发声。

三、实习内容1. 组装与焊接：学生根据电路图，将元器件正确焊接在电路板上，组装成超外差式收音机。

2. 调试：调整电路参数，使收音机正常工作。

3. 故障排除：学习识别故障现象，运用所学知识解决收音机故障。

四、实习过程1. 元器件识别：学习识别电路元器件，包括电阻、电容、晶体管、二极管等。

2. 电路板焊接：掌握焊接技巧，确保焊接质量。

3. 电路组装：按照电路图组装收音机，注意电路连接正确。

4. 调试：调整电路参数，使收音机正常工作。

5. 故障排除：分析故障现象，查找故障原因，并解决问题。

五、实习成果通过本次实习，学生掌握了以下技能：1. 超外差式收音机的工作原理。

2. 超外差式收音机的组装方法。

3. 超外差式收音机的调试技术。

4. 超外差式收音机的故障排除方法。

六、实习体会本次实习使学生受益匪浅，以下是部分学生的体会：1. 理论知识与实践相结合：通过本次实习，使学生将理论知识与实际操作相结合，加深了对电子技术的理解。

2. 提高动手能力：实习过程中，学生需要动手操作，提高了学生的动手能力。

3. 培养团队协作精神：实习过程中，学生需要相互协作，培养了学生的团队协作精神。

4. 增强自信心：通过成功组装和调试收音机，增强了学生的自信心。

七、总结本次实习取得了圆满成功，达到了预期目标。

通过实习，学生掌握了超外差式收音机的相关知识，提高了动手能力和实践技能。
