过热蒸汽的密度计算公式蒸汽的热力学性质比较复杂，过热蒸汽虽然是单相流体，其密度是温度和压力的函数，但它并不服从理想气体方程。
目前过热蒸汽大多采用查表确定密度，其密度表是根据 IFC （国际公式化委员会）于 1967 年发表的公式计算出来的。
IFC 提供的公式非常复杂，一般使用者不可能直接把它用到现场仪表中。
就是根据该公式计算结果编制的蒸汽密度表，内容也很庞大，在现场仪表中也不可能全部存人。
比较可行的办法就是以蒸汽密度表为基础，根据仪表的有限的工作范围，把密度与压力、温度之间的函数关系，拟合成计算公式，满足现场流量测量的需要。
下面四个过热蒸汽密度的计算公式：
在以上四个公式中， 4(15-26) 适用的压力、温度范围比较宽但应当说明的是，对于以上几种密度的拟合公式，在过热程度较高时，误差较小，一般可优于士 0 ． 5 ％。
随着过热度降低，误差会逐渐增大，在过热线附近，误差可能超过士 1 ％。
具体使用时，可根据现场提供的工作条件进行修正。
用涡街流量计测量过热蒸汽质量流量时，温度和压力测量误差应优于士 0.5% ，否则仅密度的误差就可能超过士 1%.。
饱和蒸汽密度计算公式ρ=Ap+Bρ------蒸汽密度，kg/m3；p ----------流体绝对压力，MPa ；A、B--------系数和常数。

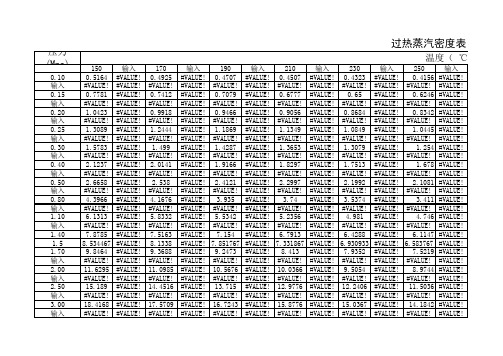

不同压力段的密度计算式2.过热蒸汽密度计算公式=1+F1(T) p+F2(T)p2+F3(T)p3P-------压力,Pa;ρ-------蒸汽密度kg/m3R-------气体常数，R=461J/(kg⋅K)T-------温度,KF1(T)=(b0+b1φ+…b5φ5)×10-9F2(T)=(c0+c1φ+…c8φ8)×10-16F3(T)=(d0+d1φ+…d8φ8)×10-23b0= -5.01140 c0= -29.133164 d0= +34.551360b1= +19.6657 c1=+129.65709 d1= +230.69622b2= -20.9137 c2=-181.85576 d2= -657.21885b3= +2.32488 c3=+0.704026 d3= +1036.1870 b4= +2.67376 c4=+247.96718 d4= -997.45125b5= -1.62302 c5=-264.05235 d5= +555.88940c6=+117.60724 d6= -182.09871c7=-21.276671 d7= +30.554171c8=+0.5248023 d8= -1.99178134φ=103/T1、过热蒸汽密度IN:REAL;(*补偿前流量,t/h*)TE:REAL;(*介质温度,摄氏度*)PT:REAL;(*介质压力,Mpa*)MD:REAL; (*过热蒸汽密度*)K:REAL;(*系数*)OV:REAL;(*补偿后流量,t/h*)MD:=1/((0.00471*TE+1.286)/(10.194*PT+1)-0.0097+0.0000132*TE);(*过热蒸汽密度计算公式*)OV:=K*SQRT(ABS(IN)*MD);2、给水密度高压给水密度公式（适用范围14.5~16.5MPa,100~300度）：MD = -0.0023*T2 - 0.1974*T + 1006.4其中MD为密度Kg/m3，T为摄氏度低压给水密度公式（适用范围6MPa,50~150度）：MD:=(1064.6448-0.96875*T)其中MD为密度Kg/m3，T为摄氏度IN:REAL;(*补偿前流量,t/h，已开方*)OV:REAL;(*补偿后流量,t/h*)OV:=K*IN* SQRT(ABS(MD));备注：以上压力P均为绝对压力（表压+大气压）饱和蒸汽密度表2010-10-28 08:39:43| 分类：杂项| 标签：密度压力蒸汽温度|字号大中小订阅最近好多人在邮箱里给我留言，说要蒸汽的密度焓值表在这里我把手里有的几个表都发上来，话不多说见下表（单位：密度ρ为kg/m3，压力P为MPa，温度t为℃）温度t 0 1 2 3 4℃压力P 密度ρ压力P 密度ρ压力P 密度ρ压力P 密度ρ压力P 密度ρ100 0.1013 0.5977 0.1050 0.6180 0.1088 0.6388 0.1127 0.6601 0.1167 0.6952 110 0.1433 0.8265 0.1481 0.8528 0.1532 0.8198 0.1583 0.9075 0.1636 0.9359 120 0.1985 1.122 0.2049 1.155 0.2114 1.190 0.2182 1.225 0.2250 1.261 130 0.2701 1.497 0.2783 1.539 0.2867 1.583 0.2953 1.627 0.3041 1.672 140 0.3614 1.967 0.3718 2.019 0.3823 2.073 0.3931 2.129 0.4042 2.185 150 0.4760 2.548 0.4888 2.613 0.5021 2.679 0.5155 2.747 0.5292 2.816 160 0.6181 3.260 0.6339 3.339 0.6502 3.420 0.6666 3.502 0.6835 3.586 170 0.7920 4.123 0.8114 4.218 0.8310 4.316 0.8511 4.415 0.8716 4.515180 1.0027 5.160 1.0259 5.274 1.0496 5.391 1.0737 5.509 1.0983 5.629 190 1.2551 6.397 1.2829 6.532 1.3111 6.671 1.3397 6.812 1.3690 6.955 200 1.5548 7.864 1.5876 8.025 1.6210 8.188 1.6548 8.354 1.6892 8.522 210 1.9077 9.593 1.9462 9.782 1.9852 9.974 2.0248 10.17 2.0650 10.37 220 2.3198 11.62 2.3645 11.84 2.4098 12.07 2.4559 12.30 2.5026 12.53 230 2.7975 14.00 2.8491 14.25 2.9010 14.52 2.9546 14.78 3.0085 15.05 240 3.3477 16.76 3.4070 17.06 3.4670 17.37 3.5279 17.68 3.5897 17.99温度t 5 6 7 8 9℃压力P 密度ρ压力P 密度ρ压力P 密度ρ压力P 密度ρ压力P 密度ρ100 0.1208 0.7105 0.1250 0.7277 0.1294 0.7515 0.1339 0.7758 0.1385 0.8008 110 0.1691 0.9650 0.1746 0.9948 0.1804 1.025 0.1863 1.057 0.1983 1.089 120 0.2321 1.298 0.2393 1.336 0.2467 1.375 0.2543 1.415 0.2621 1.455 130 0.3130 1.719 0.3222 1.766 0.3317 1.815 0.3414 1.864 0.3513 1.915 140 0.4155 2.242 0.4271 2.301 0.4389 2.361 0.4510 2.422 0.4633 2.484 150 0.5433 2.886 0.5577 2.958 0.5723 3.032 0.5872 3.106 0.6025 3.182 160 0.7008 3.671 0.7183 3.758 0.7362 3.847 0.7544 3.937 0.7730 4.029 170 0.8924 4.618 0.9137 4.723 0.9353 4.829 0.9573 4.937 0.9797 5.048 180 1.1233 5.752 1.1487 5.877 1.1746 6.003 1.2010 6.312 1.2278 6.264 190 1.3987 7.100 1.4289 7.248 1.4596 7.398 1.4909 7.551 1.5225 7.706 200 1.7242 8.694 1.7597 8.868 1.7959 9.045 1.8326 9.225 1.8699 9.408 210 2.1059 10.57 2.1474 10.77 2.1896 10.98 2.2323 11.19 2.2757 11.41 220 2.5500 12.76 2.5981 13.00 2.6469 13.24 2.6963 13.49 2.7466 13.74 230 3.0631 15.33 3.1185 15.61 3.1746 15.89 3.2316 16.18 3.2892 16.47 240 3.6522 18.31 3.7155 18.64 3.7797 18.97 3.8448 19.30 3.9107 19.。
一、饱和蒸汽密度表饱和蒸汽密度表(单位：密度─ρ=Kg/m3；压力─P=MPa；温度─t=℃)0 1 2温度 （）℃压力( P )密度( ρ ) 压力( P )密度( ρ )压力( P )密度( ρ )100 0.1013 0.5977 0.1050 0.6180 0.1088 0.6388 110 0.1433 0.8265 0.1481 0.8528 0.1532 0.8798 120 0.1985 1.122 0.2049 1.155 0.2114 1.190 130 0.2701 1.497 0.2783 1.539 0.2867 1.583 140 0.3614 1.967 0.3718 2.019 0.3823 2.073 150 0.4760 2.548 0.4888 2.613 0.5021 2.679 160 0.6181 3.260 0.6339 3.339 0.6502 3.420 170 0.7920 4.123 0.8114 4.218 0.8310 4.316 180 1.0027 5.160 1.0259 5.274 1.0496 5.391 190 1.2551 6.397 1.2829 6.532 1.3111 6.671 200 1.5548 7.864 1.5876 8.025 1.6210 8.188 210 1.9077 9.593 1.9462 9.782 1.9852 9.974 220 2.3198 11.62 2.3645 11.84 2.4098 12.07 230 2.7975 14.00 2.8491 14.25 2.9010 14.52 240 3.3477 16.76 3.4070 17.06 3.4670 17.373 4 5温度（）℃ 压力(P) 密度(ρ) 压力(P) 密度(ρ) 压力(P) 密度(ρ) 100 0.1127 0.6601 0.1167 0.6952 0.1208 0.7105 110 0.1583 0.9075 0.1636 0.9359 0.1691 0.9650 120 0.2182 1.225 0.2250 1.261 0.2321 1.298 130 0.2953 1.627 0.3041 1.672 0.3130 1.719 140 0.3931 2.129 0.4042 2.185 0.4155 2.242 150 0.5155 2.747 0.5292 2.816 0.5433 2.886 160 0.6666 3.502 0.6835 3.586 0.7008 3.671 170 0.8511 4.415 0.8716 4.515 0.8924 4.618 180 1.0737 5.509 1.0983 5.629 1.1233 5.752 190 1.3397 6.812 1.3690 6.955 1.3987 7.100 200 1.6548 8.354 1.6892 8.522 1.7242 8.694 210 2.0248 10.17 2.0650 10.37 2.1059 10.57 220 2.4559 12.30 2.5026 12.53 2.5500 12.76 230 2.9546 14.78 3.0085 15.05 3.0631 15.33 240 3.5279 17.68 3.5897 17.99 3.6522 18.316 7 8 9温度℃ 压力(P) 密度(ρ) 压力(P) 密度(ρ) 压力(P) 密度(ρ) 压力(P) 密度(ρ) 100 0.1250 0.7277 0.1294 0.7515 0.1339 0.7758 0.1385 0.8008 110 0.1746 0.9948 0.1804 1.025 0.1863 1.057 0.1923 1.089 120 0.2393 1.336 0.2467 1.375 0.2543 1.415 0.2621 1.455 130 0.3222 1.766 0.3317 1.815 0.3414 1.864 0.3513 1.915 140 0.4271 2.301 0.4389 2.361 0.4510 2.422 0.4633 2.484 150 0.5577 2.958 0.5723 3.032 0.5872 3.106 0.6025 3.182 160 0.7183 3.758 0.7362 3.847 0.7544 3.937 0.7730 4.029 170 0.9137 4.723 0.9353 4.829 0.9573 4.937 0.9797 5.048 180 1.1487 5.877 1.1746 6.003 1.2010 6.312 1.2278 6.264 190 1.4289 7.248 1.4596 7.398 1.4909 7.551 1.5225 7.706 200 1.7597 8.868 1.7959 9.045 1.8326 9.225 1.8699 9.408 210 2.1474 10.77 2.1896 10.98 2.2323 11.19 2.2757 11.41 220 2.5981 13.00 2.6469 13.24 2.6963 13.49 2.7466 13.74 230 3.1185 15.61 3.1746 15.89 3.2316 16.18 3.2892 16.47 240 3.7155 18.64 3.7797 18.97 3.8448 19.30 3.9107 19.64二、过热蒸汽密度表过热蒸汽密度表(单位：ρ=Kg/m3)t（℃）PMPa 150 170 190 210 230 250 270 2900.10 0.15 0.20 0.25 0.30 0.40 0.500.801.10 1.401.702.002.503.003.504.004.505.006.007.008.009.0010.0 12.5 15.0 17.520.021.50.51640.77811.04231.30891.57832.12372.66584.39666.13137.87859.846411.629515.189018.416822.700827.16430.385235.424343.895456.720165.471384.5457108.6250158.3464206.4175250.3934327.8165384.66470.49250.74120.99181.24441.49902.01412.53804.16765.83327.51639.368811.098514.451617.570921.571325.747028.916333.629341.747553.699162.180079.8261102.0289148.7516194.4276236.6910309.9521363.29750.47070.70790.94661.18691.42871.91662.41213.93725.53427.15409.247310.567613.715016.724320.442724.330327.447531.834239.598850.678058.888375.106195.4346139.1578182.4477222.8603291.2953341.90270.45070.67770.90561.13491.36531.82972.29973.74005.23566.79138.413010.036612.977615.877619.313122.912925.978430.038437.450847.656155.596870.386388.8412129.5629170.4577209.1592273.4409320.54550.43230.65000.86841.08491.30791.75132.19923.56554.97196.42887.93529.505412.240615.036718.226621.495424.509628.243335.302044.635252.306165.666582.2486119.9781158.4766195.4568255.5786299.18800.41560.62460.83421.04451.25401.65272.10813.41104.74596.11477.52198.974411.503614.184217.053020.077823.040726.448333.154141.613349.014560.946575.6543110.3842146.4967181.6261236.9217277.79310.40010.60100.80271.00481.20771.61522.02553.27184.54455.84377.17138.535010.879413.337715.924318.660321.571724.653231.006238.592245.723156.22065.769995.7769127.6820163.4280219.0574256.42600.38570.57950.77360.96821.16341.55541.94953.14534.36125.60066.86078.144710.350012.635915.016317.499720.102822.858028.857435.570442.431651.507762.467691.1964122.5268154.2312201.2031235.0688过热蒸汽密度表一t（℃）PMPa 310 330 350 370 390 410 430 4500.10 0.15 0.20 0.25 0.30 0.40 0.500.801.10 1.401.702.002.503.003.504.004.505.006.007.008.009.0010.0 12.5 15.0 17.520.021.50.37240.55940.74650.93431.12241.50001.88023.02834.19435.37946.58157.80619.888811.997914.256516.552718.933321.422126.709132.548839.139946.787759.664881.6034110.5369140.3919182.5462213.67390.36000.54040.72140.90271.08441.47011.81472.92154.04195.17776.33097.49559.480611.514313.850115.74917.960820.250825.050230.223135.848542.068049.280272.010598.5531126.6895174.3185192.31640.34840.52300.69800.87321.04881.40101.75452.82273.90304.99456.09987.21869.113911.049413.028615.053917.127919.262723.700628.403733.417938.808344.756062.417886.5688116.3142166.0907171.86510.33750.50660.67590.84561.01561.35631.69832.73053.77224.82605.77796.96198.780210.630812.616214.439216.401818.410822.557029.903531.482536.321741.527456.149674.5840100.8176137.7965150.00740.32720.49120.65530.81980.98451.31441.64562.64403.65124.66735.69366.72608.475010.249312.052813.886215.752717.656521.562925.633029.869834.304439.000651.821266.834185.3228108.5430128.16140.31760.47670.63600.79550.95521.27531.59612.56353.53844.52205.51206.51178.19389.900011.630813.307714.757916.982720.690024.522428.496932.294736.934448.501561.553076.618594.4945106.63600.30860.46310.61780.77260.92771.23771.54982.48843.43354.38575.34416.30907.93329.577511.242512.999114.667916.371919.906223.402127.291331.159335.168445.802357.513770.571185.327695.13660.29980.45020.60050.75070.89891.20351.50602.41713.33454.25755.18636.12037.68989.281610.884212.508714.150715.813919.198122.663526.017029.873333.644743.543154.249765.933178.775987.0939过热蒸汽密度表二t（℃）PMPa 470 490 510 530 550 570 5900.10 0.15 0.20 0.25 0.30 0.40 0.500.801.10 1.401.702.002.503.003.504.004.505.006.007.008.009.0010.0 12.5 15.0 17.520.021.5 0.29190.43810.58420.73160.88561.17081.46482.35003.24024.34965.03745.94197.46328.999110.551212.183513.700915.301718.549521.867525.264028.463732.300241.588451.526562.180773.685881.01840.28420.42700.56880.71130.85401.13961.42582.28693.15294.22914.89725.77607.25118.738810.240211.754813.282214.824917.951821.137324.386427.697131.086339.856949.138159.005069.519676.16210.27690.41560.55410.69250.83201.11021.38882.22743.06903.91574.76655.62047.05158.49459.949911.416912.895014.385917.402920.469923.590526.767630.011638.353747.124956.342766.060272.13760.27000.40520.54030.67570.81081.08211.35372.17002.99023.81434.64085.47256.86378.26579.677611.099412.531513.974916.891219.850622.857325.906829.016436.993645.308753.987563.067468.71080.26340.39530.52710.65910.79131.05561.32042.11642.91503.71834.52305.33226.68588.04869.419710.800312.189413.588516.411919.274522.174225.112428.100035.741443.668051.898560.449365.73700.25710.38580.51460.75580.77241.03031.28872.06502.84493.62714.41165.19896.51777.84379.177710.519111.868313.226715.965718.735021.540024.377127.255734.607242.193650.023758.125363.11320.25120.37680.50260.62840.75401.00621.25852.01682.77743.54014.30565.07456.35827.64988.948010.253311.565012.885015.544018.231420.950023.694926.473833.554140.834948.326956.040260.7719过热蒸汽密度表三三、常用气体密度表常用气体密度表气体名称 0℃760mmHg(Kg/m3)20℃ 760mmHg(Kg/m3)气体名称0℃760mmHg(Kg/m3)20℃ 760mmHg(Kg/m3)干空气 1.2928 1.205 乙炔 1.1717 1.091 氮 1.2506 1.165 甲烷 0.7167 0.668 氢 0.08988 0.084 乙烷 1.3567 1.263 氧 1.4289 1.331 丙烷 2.005 1.867 氯 3.214 3.00 乙烯 1.2604 1.174 氨 0.771 0.719 丙烯 1.914 1.784一氧化碳 1.2504 1.165 天然气 根据组份确定根据组份确定 二氧化碳 1.977 1.842 煤气 根据组份确定根据组份确定。
目录1、概述 (1)2、型号规格…………………………………………。
33、技术规格 (5)3.1 基本技术规格 (5)3。
2 选配件技术规格……………………………………………。
64、安装与接线………………………………………。
85、参数一览表 (14)6、操作.....................................................。
20 6。
1 面板及按键说明. (20)6。
2 参数设置说明......................................................。
21 6。
3 报警设定值的设定方法. (22)6.4 密码设置方法 (22)6。
5 其它参数的设置方法 (23)7、功能及相应参数说明.....................。
.........。
.。
24 7。
1 温度测量. (24)7.2 压力测量 (25)7.3瞬时流量测量 (27)7.4 补偿运算............................................................。
30 7。
4.1 补偿运算公式及参数.. (31)7。
4.1.1 密度计算 (31)7.4.1.2 补偿计算公式 (32)7。
4.1.3 补偿运算的相关参数 (34)7.4。
2 不同补偿方式的参数设置内容 (38)7.5 温度、压力变送器故障处理....................................。
39 7.6 显示..................................................................。
40 7.7 累积值清零.........................................................。
41 7。
8 报警输出............................................................。
过热蒸汽的密度计算公式蒸汽的热力学性质比较复杂，过热蒸汽虽然是单相流体，其密度是温度和压力的函数，但它并不服从理想气体方程。
目前过热蒸汽大多采用查表确定密度，其密度表是根据 IFC （国际公式化委员会）于 1967 年发表的公式计算出来的。
IFC 提供的公式非常复杂，一般使用者不可能直接把它用到现场仪表中。
就是根据该公式计算结果编制的蒸汽密度表，内容也很庞大，在现场仪表中也不可能全部存人。
比较可行的办法就是以蒸汽密度表为基础，根据仪表的有限的工作范围，把密度与压力、温度之间的函数关系，拟合成计算公式，满足现场流量测量的需要。
下面四个过热蒸汽密度的计算公式：
在以上四个公式中， 4(15-26) 适用的压力、温度范围比较宽但应当说明的是，对于以上几种密度的拟合公式，在过热程度较高时，误差较小，一般可优于士 0 ． 5 ％。
随着过热度降低，误差会逐渐增大，在过热线附近，误差可能超过士 1 ％。
具体使用时，可根据现场提供的工作条件进行修正。
用涡街流量计测量过热蒸汽质量流量时，温度和压力测量误差应优于士 0.5% ，否则仅密度的误差就可能超过士 1%.。
饱和蒸汽密度表单位：密度─ρ=Kg/m3；压力─P=MPa；温度─t=℃饱和蒸汽与过热蒸汽饱和蒸汽与过热蒸汽周晓昱烟台中隆仪表公司 265500了解并掌握蒸汽的物理性质及其变化规律，对于蒸汽的流量计量有着非常重要的指导作用。
在物理学上，我们知道当液体在有限的密闭空间中蒸发时，液体分子通过液面进入上面空间，成为蒸汽分子。
由于蒸汽分子处于紊乱的热运动之中，它们相互碰撞，并和容器壁以及液面发生碰撞。
在和液面碰撞时，有的分子则被液体分子所吸引，而重新返回液体中成为液体分子。
开始蒸发时，进入空间的分子数目多于返回液体中分子的数目，随着蒸发的继续进行，空间蒸汽分子的密度不断增大，因而返回液体中的分子数目也增多。
当单位时间内进入空间的分子数目与返回液体中的分子数目相等时，则蒸发与凝结处于动平衡状态。
这时虽然蒸发和凝结仍在进行，但空间中蒸汽分子的密度不再增大，此时的状态称为饱和状态。
在饱和状态下的液体称为饱和液体，其蒸汽称为干饱和蒸汽（也称饱和蒸汽）。
我们日常工作中经常遇到的是水蒸汽的流量计量问题。
水在一定的压力下加热，水的温度随着不断加热而上升，当水温升高到某一温度时，水就开始沸腾，这时候水的温度称为沸腾温度。
如再继续加热，水温保持不变，水即开始气化，而逐步变为蒸汽。
水在一定压力下的沸腾温度也称为饱和温度。
这个温度与其所受压力大小有关，压力愈大，则沸腾温度也就越高；反之，压力小，则沸腾温度也低。
例如压力为0.10MPa(1atm)时，其饱和温度为99.64°C；压力为0.8MPa（8atm)时，其饱和温度为170.42°C。
综上可知，水在一定压力下，加热至沸腾即开始气化，也就逐渐变为蒸汽，这时蒸汽的温度也就等于饱和温度。
这种状态的蒸汽就称为饱和蒸汽。
如果把饱和蒸汽继续进行加热，其温度将会升高，并超过该压力下的饱和温度。
这种超过饱和温度的蒸汽就称为过热蒸汽。
简单点说，饱和蒸汽温度和压力成一一对应关系，知道温度就知道压力，倆者知道其一就可以了。
