高中物理最新-电场强度电场线典型例题 精品

电场强度典型例题例1关于电场线，下述说法中正确的是：A．电场线是客观存在的B．电场线与电荷运动的轨迹是一致的．C．电场线上某点的切线方向与与电荷在该点受力方向可以不同．D．沿电场线方向，场强一定越来越大．解析：电场线不是客观存在的，是为了形象描述电场的假想线，A选项是错的．B选项也是错的，静止开始运动的电荷所受电场力方向应是该点切线方向，下一时刻位置应沿切线方向上，可能在电场线上，也可能不在电场线上，轨迹可能与电场线不一致．何况电荷可以有初速度，运动轨迹与初速度大小方向有关，可能轨迹很多，而电场线是一定的．正电荷在电场中受的电场力方向与该点切线方向相同，而负电荷所受电场力与该点切线方向相反，选项C是正确的．场强大小与场强的方向无关，与电场线方向无关，D选项是错的．本题答案应是：C．例2正电荷q在电场力作用下由向Q做加速运动，而且加速度越来越大，那么可以断定，它所在的电场是下图中的哪一个：( )解析：带电体在电场中做加速运动，其电场力方向与加速度方向相同，加速度越来越大电荷所受电场力应越来越大，电量不变，电场力，应是E越来越大．电场线描述电场强度分布的方法是，电场线密度越大，表示场强越大，沿PQ方向．电场线密度增大的情况才符合题的条件，应选D．例3用细线将一质量为m，电荷量为q的小球悬挂在天花板的下面，没空气中存在有沿水平方向的匀强电场，当小球静止时把细线烧断，小球将做（）A．自由落体运动B．曲线运动C．沿悬线的延长线的匀加速运动D．变加速直线运动【解析】烧断细线前，小球受竖直向下的重力G，水平方向的电场力F和悬线的拉力T，并处于平衡状态，现烧断细线，拉力T消失，而重力G和电场力F 都没有变化，G和F的合力为恒力，方向沿悬线的延长线方向，所以小球做初速为零的匀加速直线运动．带电小球的匀强电场中所受的电场力在运动过程中保持不变，初速为零的物体开始运动的方向必沿合外力方向．正确选项为C．例4质量为m，电荷量为+q的小球，用一根绝缘细线悬于O点．开始时，它在A、B之间来回摆动，OA、OB与竖直方向OC的夹角均为，如图所示．（1）如果当它摆动到B点时突然施加一竖直向上的，大小为E=mg/q的匀强电场，则此时线中拉力T1=_________．（2）如果这一电场是在小球从A点摆到最低点C时突然加上去的，则当小球运动到B点时线中的拉力T2=________．【解析】（1）因为匀强电场的方向竖直向上，所以电场力，电场力和重力相平衡，小球到B点时速度为零，因此突然加上电场后使小球在B点保持静止，悬线中的张力T1=0．（2）小球经C点时具有一定的运动速度，突然加上电场，小球所受的合力即为细线对它的拉力，小球以O为圆心做匀速圆周运动，小球到达C时的速率可由机械能守恒定律得到．小球到B点时，v B= v C，由牛顿第二定律得．物体的运动情况由初始条件和受力情况共同决定，尽管加上匀强电场后，电场力总与重力相平衡，但加上匀强电场时小球的速度不同（即初始条件不同），所以运动的情况也不相同．例5如图所示MN是电场中的一条电场线，一电子从a点运动到b点速度在不断地增大，则下列结论正确的是：A．该电场是匀强电场．B．该电场线的方向由N指向M．C．电子在a处的加速度小于在b处的加速度．D．因为电子从a到b的轨迹跟MN重合，所以电场线实际上就是带电粒子在电场中的运动轨迹．【解析】仅从一根直的电场线不能判断出该电场是否为匀强电场，因为无法确定电场线的疏密程度，该电场可能是匀强电场，可能是正的点电荷形成的电场，也可能是负的点电荷形成的电场，因此不能比较电子在a、b两处所受电场力的大小，即不能比较加速度的大小，但电子从a到b做的是加速运动，表明它所受的电场力方向由M指向见由于负电荷所受的电场力方向跟场强方向相反，所以电场线的方向由N指向M，电场线是为了形象地描述电场而假想的曲线，带电粒子的运动轨迹是真实存在的曲线，两者的重合是在特定条件下才成立的，在一般情况下两者并不重合．例如氢原子的核外电子绕核做匀速圆周运动时，轨迹跟原子核（质子）产生电场的电场线垂直．正确选项为B．。

专题52 电场强度和电场线1．电场中某点的电场强度E ＝Fq，与试探电荷q 及在该点所受的电场力F 均无关.2.电场强度的叠加：是矢量叠加，某点场强等于各电荷在该点产生的场强的矢量和；叠加的常用方法：补偿法、微元法、对称法、等效法等.3.电场线可以描述电场的强弱，也能描述电场的方向．电场线一般不会与带电粒子的运动轨迹重合．1．(2020·山东临沂市调研)某静电场的电场线如图1中实线所示，虚线是某个带电粒子仅在电场力作用下的运动轨迹，下列说法正确的是( )图1A ．粒子一定带负电B ．粒子在M 点的加速度小于它在N 点的加速度C ．粒子在M 点的动能大于它在N 点的动能D ．粒子一定从M 点运动到N 点 答案 B解析 由粒子的运动轨迹可知，粒子的受力方向沿着电场线的方向，所以粒子带正电，故A 错误；电场线密的地方电场强度大，电场线疏的地方电场强度小，由图可知，N 点的场强大于M 点场强，故粒子在N 点受到的电场力大于在M 点受到的电场力，所以粒子在M 点的加速度小于它在N 点的加速度，故B 正确；粒子带正电，假设从M 运动到N 的过程中，电场力做正功，动能增大，粒子在M 点的动能小于它在N 点的动能，故C 错误；根据粒子的运动轨迹可以判断其受力方向，但不能判断出粒子一定是从M 点运动到N 点，故D 错误．2.如图2所示，真空中O 点处有一点电荷，在它产生的电场中的某一平面内有P 、Q 两点，OP 、OQ 与PQ 的夹角分别为53°、37°，sin 53°＝0.8，则O 点处点电荷产生的电场在P 、Q 两点处的电场强度大小之比为( )图2A ．3∶4 B．4∶3 C．9∶16 D．16∶9 答案 D解析由几何关系r P∶r Q＝sin 37°∶sin 53°＝3∶4，由E＝k Qr2有E P∶E Q＝r Q2∶r P2＝16∶9，故选D.3.点电荷A和B，分别带正电和负电，电荷量分别为4Q和Q.如图3所示，在A、B连线上，电场强度为零的地方在( )图3A．A和B之间B．A右侧C．B左侧D．A的右侧及B的左侧答案 C解析在A和B之间两点电荷产生的电场强度方向均向左，合电场强度不可能为零，A错误．在A的右侧，A产生的电场强度方向向右，B产生的电场强度方向向左，电场强度方向相反，但由题意知A的电荷量大于B的电荷量，且离A较近，由点电荷电场强度公式E＝k Qr2可知，在同一点电场强度大小不可能相等，所以合电场强度不可能为零，B错误．在B的左侧，A产生的电场强度方向向左，B产生的电场强度方向向右，电场强度方向相反，且由于A的电荷量大于B的电荷量，离A较远，由点电荷电场强度公式E＝k Qr2可知，在同一点电场强度大小可能相等，所以合电场强度可能为零，C正确．由以上分析可知，D错误．4．(2020·江苏扬州中学考试)如图所示，处于真空的正方体中存在点电荷，点电荷的带电荷量及位置图中已标明，则a、b两点处电场强度相同的图是( )答案 D解析选项A的图中，根据点电荷的电场强度公式，可得a、b两点处电场强度大小相等、方向相反，故A错误；选项B的图中，根据点电荷的电场强度公式和矢量的合成，可得a、b 两点处的电场强度大小不等，故B错误；选项C的图中，根据点电荷的电场强度公式和矢量的合成，可得a、b两点处合场强的大小相等、方向不同，故C错误；选项D的图中，根据点电荷的电场强度公式和矢量的合成，可得a、b两点处合场强的大小相等、方向相同，故D正确．5.(2020·贵州贵阳市3月调研)图4中a 、b 两点有两个点电荷，它们的电荷量分别为Q 1、Q 2，MN 是ab 连线的中垂线，P 是中垂线上的点．下列哪种情况能使P 点场强方向指向MN 的右侧( )图4A ．Q 1、Q 2都是正电荷，且Q 1<Q 2B ．Q 1是正电荷，Q 2是负电荷，且Q 1>|Q 2|C ．Q 1是负电荷，Q 2是正电荷，且||Q 1<Q 2D ．Q 1、Q 2都是负电荷，且电荷量相等 答案 B解析 当两点电荷均为正电荷时，若电荷量相等，则它们在P 点的电场强度方向沿MN 竖直向上，当Q 1<Q 2时，则b 处点电荷在P 点的电场强度比a 处点电荷在P 点的电场强度大，所以电场强度合成后，方向偏左，故A 错误；当Q 1是正电荷，Q 2是负电荷时，b 处点电荷在P 点的电场强度方向沿Pb 连线方向，而a 处点电荷在P 点的电场强度方向沿aP 连线方向，则它们在P 点的合电场强度方向偏右，不论它们的电荷量大小关系如何，仍偏右，故B 正确；当Q 1是负电荷，Q 2是正电荷时，b 处点电荷在P 点的电场强度方向沿bP 连线方向，而a 处点电荷在P 点的电场强度方向沿Pa 连线方向，则它们在P 点的合电场强度方向偏左，不论它们的电荷量大小关系如何，仍偏左，故C 错误；当Q 1、Q 2是负电荷且电荷量相等时，则它们在P 点的合场强方向竖直向下，故D 错误．6.(多选)如图5所示，在真空中两个等量异种点电荷形成的电场中，O 是两点电荷连线的中点，C 、D 是两点电荷连线的中垂线上关于O 对称的两点，A 、B 是两点电荷连线延长线上的两点，且到正、负电荷的距离均等于两点电荷间距的一半．以下结论正确的是( )图5A ．B 、C 两点电场强度方向相反 B ．A 、B 两点电场强度相同C ．C 、O 、D 三点比较，O 点电场强度最弱D ．A 、O 、B 三点比较，O 点电场强度最弱 答案 AB解析 两个等量异种点电荷的电场线分布如图所示，C 点的电场强度方向水平向右，而 B 点的电场强度方向水平向左，故A 正确；根据对称性可以看出，A 、B 两点电场线疏密程度相同，则A 、B 两点电场强度大小相同，方向都是水平向左，故A 、B 两点电场强度相同，B 正确；根据电场线的分布情况可知，C 、O 、D 三点中，O 点处电场线最密，则O 点的电场强度最强，故C 错误；设A 点到＋q 的距离为r ，则A 点的电场强度大小E A ＝k q r 2－kq 3r2＝8kq9r2，O 点的电场强度大小E O ＝2kqr2，B 点的电场强度大小与A 点的电场强度大小相等，所以A 、O 、B 三点比较，O 点电场强度最大，故D 错误．7．(多选)如图6所示，真空中a 、b 、c 、d 四点共线且等距．先在a 点固定一带正电的点电荷Q ，测得b 点的场强大小为E .再将另一点电荷q 放在d 点，c 点场强大小为54E .则d 点放入点电荷q 后，b 点的场强大小可能是( )图6A.54EB.34EC.58ED.38E 答案 AC解析 设a 、b 、c 、d 四点的间距均为r ，则点电荷Q 在b 点的场强E ＝kQ r2，此时点电荷Q 在c 点的场强为kQ 2r2＝E 4.由题可知，再将另一点电荷q 放在d 点，c 点场强大小为54E ，若q 带负电，q 在c 点形成电场的电场强度为kq r 2＝54E －14E ＝E ，b 点的场强大小E b ＝E ＋kq2r 2＝54E ；若q 带正电，假设c 点的合场强向左，则kq r 2－14E ＝54E ，即kq r 2＝32E ，b 点的场强大小E b ＝E－kq2r2＝58E ，假设c 点的合场强向右，则14E －kq r 2＝54E ，不符合题意，因此A 、C 正确．8.(多选)(2019·湖北十堰市上学期期末)如图7所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为5 V、10 V、15 V，实线是一带电粒子仅在电场力作用下的运动轨迹，a、b、c是轨迹上的三个点，下列判断正确的是( )图7A．粒子必带负电B．粒子必先过a，再到b，然后到cC．粒子在三点的电势能大小关系为E p c＞E p a＞E p bD．粒子在三点所具有的动能大小关系为E k c＞E k a＞E k b答案AD解析电场线总是由高电势指向低电势，则由题图可知，电场线向上；根据带电粒子的运动轨迹可知，粒子受到的电场力向下，与电场线方向相反，所以粒子必带负电，故A正确；由题图可知，电场的方向是向上的，带负电的粒子将受到向下的电场力作用，带负电的粒子无论是依次沿a、b、c运动，还是依次沿c、b、a运动，都会得到如题图的轨迹，故B错误；带负电的粒子在电场中运动时，存在电势能与动能之间的转化，由题可知，在b点时的电势能最大，在c点的电势能最小，则在c点的动能最大，在b点的动能最小，即E p b>E p a>E p c，E k c ＞E k a＞E k b，故C错误，D正确．9．(2020·陕西汉中市第二次检测)如图8所示，实线为两个点电荷Q1、Q2产生的电场的电场线，虚线为正电荷从A点运动到B点的运动轨迹，则下列判断正确的是( )图8A．A点的场强小于B点的场强B．Q1的电荷量大于Q2的电荷量C．正电荷在A点的电势能小于在B点的电势能D．正电荷在A点的速度小于在B点的速度答案 C解析根据“电场线的密疏表示场强的大小”可知A点的场强比B点的场强大，故A错误；根据电场线分布情况可知Q1、Q2是同种电荷，由点电荷周围电场线较密可知点电荷Q2带电荷量较多，即Q1<Q2，故B错误；正电荷做曲线运动，受到的合力方向指向曲线的凹侧，并且沿电场线的切线方向，由于正电荷从A 点运动到B 点的过程中，电场力方向与速度方向的夹角总是大于90°，电场力做负功，电势能增大，即正电荷在A 点的电势能小于在B 点的电势能，故C 正确；正电荷从A 点运动到B 点，电场力做负功，电势能增大，动能减小，故正电荷在A 点的速度大于在B 点的速度，故D 错误．10.(多选)(2020·河南、广东、湖北、湖南四省部分学校联考)已知均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图9所示，一个均匀带正电的金属球壳的球心位于x 轴上的O 点，球壳与x 轴相交于A 、B 两点，球壳半径为r ，带电荷量为Q .现将球壳A 处开一个半径远小于球半径的小孔，减少的电荷量为q ，不影响球壳上电荷的分布．已知球壳外侧C 、D 两点到A 、B 两点的距离均为r ，则此时( )图9A ．O 点的电场强度大小为零B ．C 点的电场强度大小为k Q －4q4r 2C ．C 点的电场强度大小为k Q －q4r 2D ．D 点的电场强度大小为k 9Q －4q36r2答案 BD解析 根据对称性和电场的叠加原理可得，O 点的电场强度大小E O ＝kq r2，故A 错误；C 点的电场强度大小E C ＝kQ4r 2－kq r2＝k Q －4q4r2，故B 正确，C 错误；根据电场强度的合成可得，D 点的电场强度大小E D ＝kQ4r 2－kq9r2＝k 9Q －4q36r2，故D 正确． 11.如图10所示，在等边三角形ABC 的三个顶点上，固定三个正点电荷，电荷量的大小q ′＜q ，则三角形ABC 的几何中心处电场强度的方向( )图10A ．平行于AC 边B ．平行于AB 边C ．垂直于AB 边指向CD ．垂直于AB 边指向AB答案 C解析 如图所示，A 、B 点电荷在几何中心O 点产生的场强分别为kq OA 2、kq OB 2. 又OA ＝OB ＝OC所以A 、B 点电荷在O 点的合场强为kqOA 2，方向由O 指向C . C 点电荷在O 点产生的场强为kq ′OC2，方向由C 指向O .所以A 、B 、C 三点电荷在O 点的合场强大小为kq OA 2－kq ′OC 2，因为q ′＜q ，所以方向由O 指向C ，故选C.12.(多选)(2019·湖北省“荆、荆、襄、宜四地七校考试联盟”期末)如图11所示，正六边形ABCDEF 的B 、D 两点各固定一个带正电、电荷量为 ＋q 的点电荷，F 点固定一个带负电、带电荷量为q 的点电荷，O 为正六边形的几何中心．则下列说法正确的是( )图11A ．O 点场强为0B ．C 点场强方向沿FC 方向 C ．电子在A 点电势能比在O 点小D ．O 、A 两点间电势差和O 、E 两点间电势差相等 答案 BD解析 根据点电荷的场强公式E ＝kq r2可知，三个点电荷在O 点产生的场强大小相等，合场强沿OF 方向，故A 错误；B 点和D 点两个正点电荷在C 点产生的合场强沿FC 方向，F 点的负点电荷在C 点产生的场强沿CF 方向，但距离较大，则C 点处合场强沿FC 方向，故B 正确；电子沿OA 运动时，OA 是BF 的中垂线，B 、F 两点放了等量异种电荷，所以这两个点电荷对电子作用力的合力方向垂直AO ，对电子不做功，D 处的电荷是正点电荷，对电子的作用力是引力，对电子做负功，所以三个电荷对电子做负功，则电子的电势能增大，电子在A 点电势能比在O 点大，故C 错误；根据对称性可知，电荷从O 点移到A 点、从O 点移到E ，电场力做功相同，所以O 、A 两点间电势差和O 、E 两点间电势差相等，故D 正确．13.(2020·安徽蚌埠市检测)如图12所示，曲线ACB 处于匀强电场中，O 为AB 的中点，OC 长为L ，且与AB 垂直．一质量为m 、电荷量为q (q >0)的粒子仅在电场力作用下沿ACB 依次通过A 、C 、B 三点，已知粒子在A 、B 两点的速率均为2v 0，在C 点的速度大小为3v 0，且方向与OC 垂直．匀强电场与曲线所在的平面平行，则该匀强电场的电场强度大小和方向分别为( )图12A.mv 022qL，沿CO 方向 B.3mv 02qL，沿CO 方向C.mv 022qL，沿OC 方向 D.3mv 02qL，沿OC 方向答案 A解析 因粒子在A 、B 两点的速率均为2v 0，则A 、B 两点是等势点，AOB 是一条等势线，所以OC 是电场线，又粒子带正电，粒子仅在电场力作用下沿ACB 运动，在A 点的速率大于在C 点的速率，则电场线方向沿CO 方向；从A 到C 由动能定理得12m ()3v 02－12m ()2v 02＝－qEL ，解得E ＝mv 022qL，故A 正确，B 、C 、D 错误．14.如图13所示，三根均匀带电的等长绝缘细棒组成等边三角形ABC ，P 点为三角形的中心，当AB 、AC 棒所带电荷量均为＋q 、BC 棒所带电荷量为－2q 时，P 点电场强度大小为E ，现将BC 棒取走，AB 、BC 棒的电荷分布不变，则取走BC 棒后，P 点的电场强度大小为( )图13A.E 4B.E 3C.E2 D ．E 答案 B解析 因AB 、AC 棒带电完全相同，则它们在P 点产生的电场强度大小相同，由于P 点在两个带电棒的垂直平分线上，所以两个带电棒在P 点的电场方向都是沿着棒的垂直平分线过P 点斜向下，又两个电场方向的夹角为120°，则AB 棒和AC 棒在P 点产生的合电场强度大小等于AB 棒在P 点产生的电场强度大小．由P 点为三角形的中心可知，P 点到三个带电棒的距离相等，即BC 棒在P 点的电场强度大小是AB 棒和AC 棒在P 点的合电场强度大小的2倍，因P 点合电场强度大小为E ，所以BC 棒在P 点的电场强度大小为23E ，故取走BC 棒后，P 点的电场强度大小为13E ，B 正确．15.(2020·山东邹城一中测试)“分析法”是物理学中解决实际问题常用的一种方法，有些物理问题不需要进行繁杂的运算，而只需做一定的假设与分析就可以得到解决．如图14所示，A 为带电荷量为＋Q 的均匀带电金属圆环，其半径为R ，O 为圆心，直线OP 垂直圆平面，P 到圆环中心O 的距离为x ，已知静电力常量为k ，则带电圆环在P 点产生的电场强度为( )图14A.kQ R 2＋x2B.kQ R 2＋x232C.kQx R 2＋x232D.kQR R 2＋x232答案 C解析 当x ＝0时，表示P 点位于圆环的圆心处，由对称性原理可知，圆心O 处的场强应为零．当x ＝0时，kQx R 2＋x232＝0，故C 项正确．。

2
(A)ΦA＞ΦB＞φC (C) UAB＜UBC
(B) EC＞EB＞EA (D) UAB=UBC
－9
13． （08 上海卷）如图所示，把电量为－5´10
C 的电荷，从电场
B A E
中的 A 点移到 B 点， 其电势能_________ （选填“增大”、 “减小”或“不变”） ； 若 A 点的电势 UA＝15 V，B 点的电势 UB＝10 V，则此过程中电场力做 的功为_____________。
m eU
15（1）要使电子束打在荧光屏上偏转距离最大，电子经偏转电场后必须下板边缘出来。
2 mv0 电子在加速电场中，由动能定理 eU= 2
电子进入偏转电场初速度 v0=
2eU 1 。 m
电子在偏转电场的飞行时间 t1=l / v0 电子在偏转电场的加速度 a=
eE eU 2 = m md
解得偏转电压 U2=205V
1
B．电场力做的功相等 C．电场力做的功大于重力做的功 D．电场力做的功小于重力做的功 7. （08 山东卷）如图所示，在 y 轴上关于 0 点对称的 A、 B 两点有等量同种点电荷+Q，在 x 轴上 C 点有点电荷-Q 且 CO=OD，∠ADO=600。下列判断正确的是 A. O 点电场强度为零 B. D 点电场强度为零 C.若将点电荷+q 从 O 移向 C，电势能增大 D.若将点电荷-q 从 O 移向 C，电势能增大 8.如图所示，P、Q 是两个电量相等的正点电荷，它们 连线的中点是 O，A、B 是中垂线 上的两点。OA<OB，用 EA、EB、UA、UB 分别表示 A、B 两点的场强和电势，则（ ） A．EA 一定大于 EB，UA 一定大于 UB B．EA 不一定大于 EB，UA 一定大于 UB B C．EA 一定大于 EB，UA 不一定大于 UB A D．EA 不一定大于 EB，UA 不一定大于 UB

第九章静电场微专题62电场强度和电场线1．电场强度E ＝F q由电场本身决定，与试探电荷q 及在该点所受的静电力F 均无关。

2.电场线能形象地描述电场的强弱和方向，实际上是不存在的。

电场线不是带电粒子的运动轨迹。

3.均匀带电球壳内部电场强度处处为0。

1．(多选)如图甲所示，在x 轴上有一个点电荷Q (图中未画出)，O 、A 、B 为轴上三点。

放在A 、B 两点的试探电荷受到的静电力跟试探电荷所带电荷量的关系如图乙所示。

以x 轴的正方向为静电力的正方向，则()A ．点电荷Q 一定为正电荷B ．点电荷Q 在A 、B 之间C ．A 点的电场强度大小为2×103N/CD ．同一电荷在A 点受到的静电力比在B 点的大答案BCD 解析由题图乙知，两直线都是过原点的倾斜直线，由电场强度的定义式可知，其斜率的绝对值大小为各点的电场强度大小，则E A ＝F A q A ＝2×103N/C ，E B ＝F B q B ＝0.5×103N/C ＝E A 4，同一电荷在A 点受到的静电力比在B 点的大，C 、D 正确；由题图知正试探电荷在A 点受静电力方向为正，负试探电荷在B 点受静电力方向也为正，可得A 、B 两点电场强度方向相反，则点电荷Q 在A 、B 之间，且为负电荷，A 错误，B 正确。

2.在M 、N 两点放置等量的异种点电荷如图所示，MN 是两电荷的连线，HG 是两电荷连线的中垂线，O 是垂足。

下列说法正确的是()A ．OM 中点的电场强度大于ON 中点的电场强度B ．O 点的电场强度大小与MN 上各点相比是最小的C ．O 点的电场强度大小与HG 上各点相比是最小的D ．将试探电荷沿HG 由H 移送到G ，试探电荷所受静电力先减小后增大答案B 解析等量的异种点电荷电场线分布如图所示，电场线的疏密表示电场的强弱，由对称性可知OM 中点的电场强度等于ON 中点的电场强度；O 点的电场强度大小与MN 上各点相比是最小的；O 点的电场强度大小与HG 上各点相比是最大的，故A 、C 错误，B 正确；因电场线的疏密表示电场的强弱，沿HG 由H 到G 电场强度先增大再减小，由F ＝qE 可知，将试探电荷沿HG 由H 移送到G ，试探电荷所受静电力先增大后减小，故D 错误。

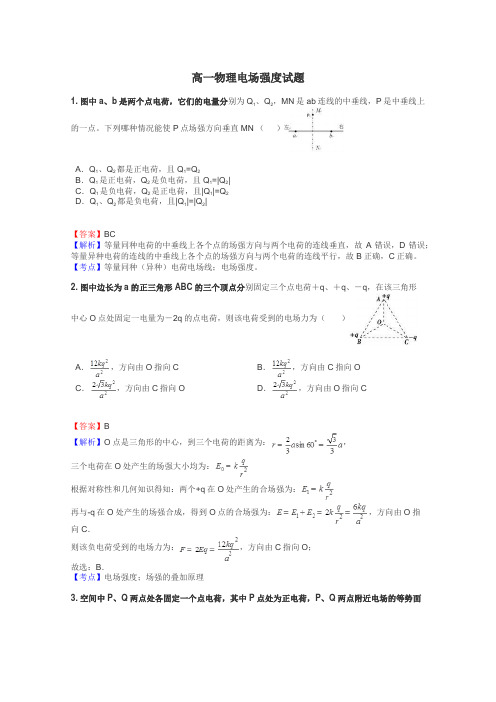

高一物理电场强度试题1.图中a、b是两个点电荷，它们的电量分别为Q1、Q2，MN是ab连线的中垂线，P是中垂线上的一点。

下列哪种情况能使P点场强方向垂直MN （）A．Q1、Q2都是正电荷，且Q1=Q2B．Q1是正电荷，Q2是负电荷，且Q1=|Q2|C．Q1是负电荷，Q2是正电荷，且|Q1|=Q2D．Q1、Q2都是负电荷，且|Q1|=|Q2|【答案】BC【解析】等量同种电荷的中垂线上各个点的场强方向与两个电荷的连线垂直，故A错误，D错误；等量异种电荷的连线的中垂线上各个点的场强方向与两个电荷的连线平行，故B正确，C正确。

【考点】等量同种（异种）电荷电场线；电场强度。

2.图中边长为a的正三角形ABC的三个顶点分别固定三个点电荷＋q、＋q、－q，在该三角形中心O点处固定一电量为－2q的点电荷，则该电荷受到的电场力为（）A．，方向由O指向C B．，方向由C指向OC．，方向由C指向O D．，方向由O指向C【答案】B【解析】O点是三角形的中心，到三个电荷的距离为：，三个电荷在O处产生的场强大小均为：根据对称性和几何知识得知：两个+q在O处产生的合场强为：再与-q在O处产生的场强合成，得到O点的合场强为：，方向由O指向C．则该负电荷受到的电场力为：，方向由C指向O；故选：B．【考点】电场强度；场强的叠加原理3.空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如图所示，a、b、c、d为电场中的4个点。

则（）A．Q处放置的也为正电荷B．a点和b点的电场强度相同C．同一正电荷在c点的电势能小于在d点的电势能D．负电荷从a到c，电势能减少【答案】D【解析】根据电场的图象可以知道，该电场是等量同种异号电荷的电场，Q处放置的为负正电荷，故A错误；等量同种异号电荷的电场，它具有对称性（上下、左右），a点和b点的电场强度大小相等，而方向不同．故B错误；C点离P点（正电荷）的距离更近，所以C点的电势较高．故C错误；该电场中，一般选取无穷远处电势为0，那么正电荷的区域电势为正，负电荷的区域电势为负．负电荷从a到c，从负电荷的区域到了正电荷的区域，电势升高，电场力做正功，电势能减小．故D正确．故选：D【考点】等量异号电荷的场强特点。

电场强度电场线典型例题【例1】把一个电量q=－10-6C的试验电荷，依次放在带正电的点电荷Q周围的A、B两处图，受到的电场力大小分别是F A= 5×10-3N，F B=3×10-3N．（1）画出试验电荷在A、B两处的受力方向．（2）求出A、 B两处的电场强度．（3）如在A、B两处分别放上另一个电量为q'=10-5C的电荷，受到的电场力多大？[分析] 试验电荷所受到的电场力就是库仑力，由电荷间相互作用规律确定受力方向，由电场强度定义算出电场强度大小，并根据正试验电荷的受力方向确定场强方向．[解答] （1）试验电荷在A、B两处的受力方向沿它们与点电荷连线向内，如图中F A、F B所示．（2）A 、B两处的场强大小分别为；电场强度的方向决定于正试验电荷的受力方向，因此沿A、B两点与点电荷连线向外．（3）当在A、B两点放上电荷q'时，受到的电场力分别为F A' =E A q' ＝5×103×10-5N＝5×10-2N；F B'＝E B q' ＝3×103×10-5N＝3×10-2N．其方向与场强方向相同．[说明] 通过本题可进一步认识场强与电场力的不同．场强是由场本身决定的，与场中所放置的电荷无关．知道场强后，由F=Eq即可算出电荷受到的力．[ ]A．这个定义式只适用于点电荷产生的电场B．上式中，F是放入电场中的电荷所受的力，q是放入电场中的电荷的电量C．上式中，F是放入电场中的电荷所受的力，q是产生电场的电荷的电量是点电荷q1产生的电场在点电荷q2处的场强大小何电场．式中F是放置在场中试验电荷所受到的电场力，q是试验电荷的电量，不是产生电场的电荷的电量．电荷间的相互作用是通过电场来实现的．两个点电荷q1、q2之间的相互作用可表示为可见，电荷间的库仑力就是电场力，库仑定律可表示为式中E1就是点电荷q1在q2处的电场强度，E2就是点电荷q2在q1处的电场强度．[答] B、D．[说明] 根据电场强度的定义式，结合库仑定律，可得出点电荷Q 在真空中的场强公式，即【例3】如图中带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E A、E B表示A、B两处的场强大小，则[ ]A．A、B两点的场强方向相同B．电场线从A指向B，所以E A＞E BC．A、B同在一条电场线上，且电场线是直线，所以E A=E BD．不知A、B附近的电场线分布状况，E A、E B的大小不能确定[分析] 根据电场线的物理意义，线上各点的切线方向表示该点的场强方向．因题中的电场线是直线．所以A、B两点的场强方向相同，都沿着电场线向右因为电场线的疏密程度反映了场强的大小，但由于题中仅画出一条电场线，不知道A、B附近电场线的分布状态，所以无法肯定E A＞E B 或E A=E B[答] A、D．【例4】在真空中有一个点电荷，在它周围跟Q一直线上有A、B 两点，相距d=12cm，已知A点和B点的场强大小之比[解] 设场源电荷Q离A点距离为r1，离B 点距离为r2，根据点电荷场强公式和题设条件，由下式：满足上述距离条件的场源位置可以有两种情况，如图1所示．因此，可以有两解：也就是说，当场源电荷Q在AB连线中间时，应距A为4cm处；当场源电荷Q在AB连线的A点外侧时，应距A为12cm．[说明] 题中把场源电荷局限于跟A、B在同一直线上．如果没有此限，Q可以在A、B同一平面内移动，可以A为原点建立平面直角坐标．设场源电荷的位置坐标为（x，y），它与A、B两点相距分别为r1、r2，如图2所示．∴（d－x）2+y2=4（x2+y2），整理得3x2+2dx+3y2=d2，由此可见，场源电荷的轨迹是一个圆，圆心坐标是=8cm．上面场源电荷与A、B在同一直线上的解，仅是它的一个特例，如图3中P1、P2所示．【例5】在场强为E 、方向竖直向下的匀强电场中，有两个质量均为m的带电小球A和B，电量分别为+2q和－q，两小球间用长为l 的绝缘细线连接，并用绝缘细线悬挂在O点，如图1所示．平衡时，细线对悬点的作用力多大？[分析] 细线对悬点的作用力大小等于悬线对上面一个小球A 的作用力．可以隔离每个小球，通过受力分析，由力平衡条件求得．[解] 设上、下两细线的拉力分别为T1、T2，以两小球为研究对象，作受力分析：A球受到向上的悬线拉力T1，向下的重力mg、细线拉力T2，库仑力Fc，电场力F E1；B球受到向上的细线拉力T2'，库仑力F'，电场力F E2，向下的重力mg．它们的隔离体受力图如图2所示．平衡时，满足条件T1=mg＋T2＋F c+ F E1，①T2′+ F c′＋F E2=mg．②因T2=T2′，Fc=F c′，F E1=2qE，F E2=qE，联立①、②两式得T1＝2mg+F E1－F E2＝2mg+qE．根据牛顿第三定律，所以细线对悬点的拉力大小为2mg＋qE．[说明] 如果把两个小球和中间的细线作为一个整体（系统），那么电荷间相互作用的库仑力F c、F c′，细线的拉力T2、T2′，都是系统的内力，它们互相抵消，作用在系统上的外力仅为两球重力2mg、悬线拉力T1，电场力F E=qE（图3），于是由力平衡条件立即可得T1＝2mg＋F E=2mg＋qE．。

电场电场强度1、如图所示，M、N为两个等量同种电荷，在其连线的中垂线上的P点放一静止的点电荷q（负电荷），不计重力，下列说法中正确的是（）A．点电荷在从P到O的过程中，加速度越来越大，速度也越来越大B．点电荷在从P到O的过程中，加速度越来越小，速度越来越大C．点电荷运动在O点时加速度为零，速度达最大值D．点电荷越过O点后，速度越来越小，加速度越来越大，直到粒子速度为零答案 C 解析带等量同种电荷在其中垂线上的电场强度的分布是O处的电场强度为0，无限远处的电场强度也为0，则P点向O点运动的过程中，所受的电场力应该是先变大后变小，故其加速度也应该是先变大后变小，而其速度却一直是在增大的，故A、B错误；电荷运动到O点时，由于该点的电场强度为0，所以加速度也为0，此处速度达到最大，C正确；电荷越过O点后，受力方向与运动方向相反，故电荷做减速运动，加速度也是先变大后变小，故D错误。

2、某静电场的电场线分布，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则 ( )A．E P>E Q，φP>φQB．E P>E Q，φP<φQC．E P<E Q，φP>φQD．E P<E Q，φP<φQ答案 A3、A、B是一条电场线上的两点，若在某点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图所示。

则（）A．电场力 B．电场强度C．电势 D．电势能答案 AC 解析：A、由速度图象看出，图线的斜率逐渐增大，电子的加速度增大，电子所受电场力增大，则电场力F A＜F B．故A正确．B、电子所受电场力增大，场强增大，电场强度E A＜E B．故B错误．C、由题，电子静止开始沿电场线从A运动到B，电场力的方向从A到B，电子带负电，则场强方向从B到A，根据顺着电场线电势降低可知，电势U A＜U B．故C正确．D、由速度图象看出，电子的速度增大，动能增大，根据能量守恒得知，电子的电势能减小，则电势能E A＞E B．故D错误．故选AC4、如图所示，在x轴上关于O点对称的F、G两点有等量异种电荷Q和—Q，一正方形ABCD与xO y在同一平面内，其中心在O点，则下列判断正确的是（）A．O点电场强度为零 B．A、C两点电场强度相等C．B、D两点电势相等 D．若将点电荷-q从A点移向C，电势能减小答案 B5、如图所示，在点电荷Q的电场中有a、b两点，两点到点电荷的距离r a<r b。

1
2 kB
•
例4、如图所示，长L=1.2 m、质量M=3 kg的木板 静止放在倾角为37°的光滑斜面上，质量m=1 kg、带电 荷量q=+2.5×10-4 C的物块放在木板的上端，木板和物块 间的动摩擦因数μ=0.1，所在空间加有一个方向垂直斜面 向下、场强E=4.0×104 N/C的匀强电场．现对木板施加一 平行于斜面向上的拉力F=10.8 N. 取g=10 m/s2，斜面足够 长．求： • （1）物块经多长时间离开木板； • （2）物块离开木板时木板获得的动能； • （3）物块在木板上运动的过程中，由于摩擦而产生的内 能．
• 例5、如图所示，劲度系数为k的轻弹簧的一端固定在绝缘 墙上，另一端与置于绝缘水平面上质量为m，带电量为+q 的物体接触(未连接)，弹簧水平且无形变。用水平力F缓 慢推动物体，在弹性限度内弹簧长度被压缩了x0，此时物 体静止。在撤去F的同时，在空间加上大小为E水平向右 的匀强电场，物体开始向左运动，运动的最大距离为4x0。 物体与水平面间的动摩擦因数为μ，重力加速度为g。则 ( ) • • • • A．撤去F后，物体先做匀加速运动，再做匀减速运动 B．弹力和电场力所做的总功为4μmgx0 C．撤去F后，物体刚运动时的加速度大小为 Eq mg D、物体开始向左运动到速度最大的过程中，克服摩擦力 mg ( 0 ) k 做的功为
• • • •
kq B． 2 4R

C．
kq E 2 4R
D．
kq E 4R2
A
+ +A + +R CM O + + +B
N D
•
[2013· 全国卷] (19分)一电荷量为 q(q>0)、质量为m的带电粒子在匀强电场的 作用下，在t＝0时由静止开始运动，场强随 时间变化的规律如图所示．不计重力．求 在t＝0到t＝T的时间间隔内， • (1)粒子位移的大小和方向； • (2)粒子沿初始电场反方向运动的时间．

高中物理【电场 电场强度】专题训练典型题[A 组 基础达标练]1．关于电场，下列说法正确的是( ) A ．电场是假想的，并不是客观存在的物质 B ．描述电场的电场线是实际存在的 C ．电场对放入其中的电荷有力的作用 D ．电场对放入其中的电荷没有力的作用解析：电场是电荷周围空间里存在的一种特殊物质，电场这种物质与通常的实物不同，它不是由分子、原子所组成，但它是客观存在的，故A 错误；电场线是为了直观形象地描述电场分布，在电场中引入的一些假想的曲线，故B 错误；电场具有通常物质所具有的力和能量等客观属性，电场的力的性质表现为电场对放入其中的电荷有作用力，故C 正确，D 错误。

答案：C2．A 为已知电场中的一固定点，在A 点放一电荷量为q 的试探电荷，所受电场力为F ，A 点的电场强度为E ，则( )A ．若在A 点换上带电荷量为－q 的试探电荷，A 点电场强度方向发生变化B ．若在A 点换上电荷量为2q 的试探电荷，A 点的电场强度将变为2EC ．若在A 点移去电荷量为q 的试探电荷，A 点的电场强度变为零D ．A 点电场强度的大小、方向与试探电荷的大小、正负、有无均无关解析：电场强度E ＝Fq 是通过比值定义法得出的，其大小及方向与试探电荷无关，故放入任何电荷或不放电荷时电场强度的方向和大小均不变，故A 、B 、C 错误，D 正确。

答案：D3．如图所示是点电荷Q 周围的电场线，图中A 到Q 的距离小于B 到Q 的距离。

以下判断正确的是( )A ．Q 是正电荷，A 点的电场强度大于B 点的电场强度B ．Q 是正电荷，A 点的电场强度小于B 点的电场强度C ．Q 是负电荷，A 点的电场强度大于B 点的电场强度D ．Q 是负电荷，A 点的电场强度小于B 点的电场强度解析：正点电荷的电场线呈向外辐射状，电场线密的地方电场强度大，故A 正确。

答案：A4．(多选)在正点电荷Q 产生电场中的P 点放一试探电荷，其电荷量为＋q ，P 点与Q 的距离为r ，＋q 所受的静电力为F ，则P 点的电场强度的大小为( )A.FQ B.F q C.kq r2 D.kQ r2 解析：由电场强度的定义式E ＝Fq 可判定选项B 正确；根据点电荷的场强公式可知选项D 正确。

高中物理第九章静电场及其应用3电场电场强度第二课时电场线练习（含解析）新人教版必修第三册1.如图所示是点电荷Q周围的电场线,图中A到Q的距离小于B到Q的距离。

以下判断正确的是()A.Q是正电荷,A点的电场强度大于B点的电场强度B.Q是正电荷,A点的电场强度小于B点的电场强度C.Q是负电荷,A点的电场强度大于B点的电场强度D.Q是负电荷,A点的电场强度小于B点的电场强度解析正点电荷的电场是向外辐射的,电场线密的地方电场强度大,所以A正确。

答案A2.(多选)如图所示,带箭头的直线是某一电场中的一条电场线,在这条线上有A、B两点,用E A、E B表示A、B两处的电场强度,则()A.A、B两处的电场强度方向相同B.因为A、B在一条电场线上,且电场线是直线,所以E A=E BC.电场线从A指向B,所以E A>E BD.不知A、B附近电场线的分布情况,E A、E B的大小不能确定解析电场线的切线方向即电场强度方向,所以A对;电场线的疏密程度表示电场强度大小,只有一条电场线的情况下不能判断电场强度大小,所以B、C错误,D正确。

答案AD3.某电场的电场线分布如图所示,下列说法正确的是()A.c点的电场强度大于b点的电场强度B.若将一试探电荷+q由a点静止释放,它将沿电场线运动到b点C.b点的电场强度大于d点的电场强度D.a点和b点的电场强度的方向相同解析电场线的疏密表征了电场强度的大小,由题图可知E a<E b,E d>E c,E b>E d,E a>E c,故选项C正确,选项A错误。

由于电场线是曲线,由a点静止释放的正电荷不可能沿电场线运动,故选项B错误。

电场线的切线方向为该点电场强度的方向,a点和b点的切线不在同一条直线上,故选项D 错误。

答案C4.(多选)如图所示,在真空中等量异种点电荷形成的电场中:O是电荷连线的中点,C、D是连线中垂线上关于O对称的两点,A、B是连线延长线上的两点,且到正、负电荷的距离均等于两电荷间距的一半。

高中物理电场试题及答案解析一、选择题1. 电场强度的定义式是：A. E = F/qB. E = q/FC. E = FqD. E = Fq/q答案：A解析：电场强度E定义为单位正电荷在电场中受到的电场力F与该电荷量q的比值，即E = F/q。

2. 一个点电荷Q产生电场的电场线分布是：A. 从Q向外发散B. 从无穷远处指向QC. 从Q向无穷远处发散D. 以上都是答案：C解析：点电荷Q产生的电场线从Q向无穷远处发散，正电荷向外发散，负电荷向内收敛。

二、填空题1. 电场线从正电荷出发，终止于________。

答案：无穷远处或负电荷2. 电场中某点的场强为E，若将试探电荷加倍，则该点的场强为________。

答案：E三、计算题1. 一个点电荷q = 2 × 10⁻⁸ C，求它在距离r = 0.1 m处产生的电场强度。

答案：E = k * q / r²E = (9 × 10⁹ N·m²/C²) * (2 × 10⁻⁸ C) / (0.1 m)²E = 1800 N/C解析：根据点电荷的电场强度公式E = k * q / r²，代入数值计算即可得到答案。

2. 一个带电粒子的质量为m = 0.01 kg，带电量为q = 1.6 ×10⁻¹⁹ C，它在电场强度为E = 3000 N/C的电场中受到的电场力是多少？答案：F = q * EF = (1.6 × 10⁻¹⁹ C) * (3000 N/C)F = 4.8 × 10⁻¹⁶ N解析：根据电场力的公式F = q * E，代入已知的电荷量和电场强度即可计算出电场力。

结束语：通过本试题的练习，同学们应该对电场强度的定义、点电荷产生的电场线分布以及电场力的计算有了更深入的理解。

希望同学们能够掌握这些基本概念和计算方法，为进一步学习电场的相关知识打下坚实的基础。

高中物理电场试题及答案一、选择题1. 电场强度的定义式是：A. E = F/qB. E = q/FC. E = F * qD. E = q / F^2答案：A2. 电场线的特点是什么？A. 电场线是真实存在的B. 电场线是闭合的C. 电场线不相交D. 所有选项都正确答案：C3. 电场中某点的场强大小为E，将试探电荷从该点移动到无穷远处，电场力做的功为W。

若试探电荷的电荷量为q，那么该点的电势能为：A. -qEB. qEC. -WD. W答案：D二、填空题4. 电场强度是描述电场强弱和方向的_______，其单位是_______。

答案：物理量；N/C5. 点电荷Q产生的电场强度E与点电荷的电荷量Q成正比，与点到点电荷的距离r的平方成_______。

答案：反比三、简答题6. 请简述电场对电荷的作用力与电场强度的关系。

答案：电场对电荷的作用力F等于电场强度E与电荷量q的乘积，即F = qE。

电场强度E是电场本身的属性，与放入其中的电荷无关。

四、计算题7. 一个点电荷Q = 2 × 10^-6 C，求在距离它1 m处的电场强度。

答案：根据点电荷的电场强度公式 E = kQ/r^2，其中k是库仑常数，k = 8.99 × 10^9 N·m^2/C^2。

代入数值计算得E = (8.99 × 10^9 N·m^2/C^2) × (2 × 10^-6 C) / (1 m)^2 = 17.98 N/C。

8. 若在上述电场中放入一个电荷量为-1 × 10^-8 C的负电荷，求该负电荷所受的电场力大小。

答案：根据F = qE，代入q = -1 × 10^-8 C和E = 17.98 N/C，计算得 F = -1 × 10^-8 C × 17.98 N/C = -1.798 × 10^-6 N。

结束语：通过本试题的练习，同学们应该能够加深对电场强度、电场线、电势能以及电场力等概念的理解，并能够运用相关公式进行计算。

电场强度、电场线一、电场强度的理解和计算1．电场强度的性质(1)矢量性：规定正电荷在电场中某点所受电场力的方向为该点电场强度的方向。

(2)唯一性：电场中某一点的电场强度E 是唯一的，它的大小和方向与放入该点的电荷q 无关，它决定于形成电场的电荷(场源电荷)及空间位置。

(3)叠加性：如果有几个静止点电荷在空间同时产生电场，那么空间某点的电场强度是各场源电荷单独存在时在该点所产生的电场强度的矢量和。

2．电场强度的三个公式比较三个公式⎩⎪⎨⎪⎧E ＝Fq（适用于任何电场）E ＝kQ r 2（适用于点电荷产生的电场）E ＝U d （适用于匀强电场）二、有关电场线的综合问题1.两种等量点电荷的电场强度及电场线的比较2.“电场线+运动轨迹”组合模型模型特点:当带电粒子在电场中的运动轨迹是一条与电场线不重合的曲线时,这种现象简称为“拐弯现象”,其实质为“运动与力”的关系。

运用牛顿运动定律的知识分析:(1)“运动与力两线法”——画出“速度线”(运动轨迹在某一位置的切线)与“力线”(在同一位置电场线的切线方向且指向轨迹的凹侧),从二者的夹角情况来分析带电粒子做曲线运动的情况。

(2)“三不知时要假设”——电荷的正负、电场的方向、电荷运动的方向,是题目中相互制约的三个方面。

若已知其中一个,可分析判定各待求量;若三个都不知(三不知),则要用“假设法”进行分析。

3.电场线的应用(涉及电势部分将在下一节进一步研究)三、电场强度的叠加1．电场强度的叠加(如右图所示)2．“等效法”“对称法”和“填补法”(1)等效法在保证效果相同的前提下，将复杂的电场情景变换为简单的或熟悉的电场情景．例如：一个点电荷＋q与一个无限大薄金属板形成的电场，等效为两个等量异种点电荷形成的电场，如图甲、乙所示．(2)对称法利用空间上对称分布的电荷形成的电场具有对称性的特点，使复杂电场的叠加计算问题大为简化．例如：如图所示，均匀带电的34球壳在O 点产生的场强，等效为弧BC 产生的场强，弧BC产生的场强方向，又等效为弧的中点M 在O 点产生的场强方向． (3)填补法将有缺口的带电圆环或圆板补全为完整的圆环或圆板，或将半球面补全为球面，从而化难为易、事半功倍．3．选用技巧(1)点电荷电场、匀强电场场强叠加一般应用合成法． (2)均匀带电体与点电荷场强叠加一般应用对称法．(3)计算均匀带电体某点产生的场强一般应用补偿法或微元法．四、针对练习1、如图所示，菱形abcd 的边长为L ，60b ∠=，电荷量相等的两正电荷（均视为点电荷）分别位于a 点和c 点，O 是ac 连线的中点。

高二物理电场专题训练一、电荷守恒定律、库仑定律练习题1．关于点电荷的说法，正确的是[ ]A．只有体积很小的带电体，才能作为点电荷B．体积很大的带电体一定不能看作点电荷C．点电荷一定是电量很小的电荷D．两个带电的金属小球，不一定能将它们作为电荷集中在球心的点电荷处理4．把两个完全相同的金属球A和B接触一下，再分开一段距离，发现两球之间相互排斥，则A、B两球原来的带电情况可能是[ ]A．带有等量异种电荷B．带有等量同种电荷C．带有不等量异种电荷D．一个带电，另一个不带电8．真空中有两个固定的带正电的点电荷，其电量Q1＞Q2，点电荷q置于Q1、Q2连线上某点时，正好处于平衡，则[ ]A．q一定是正电荷B．q一定是负电荷C．q离Q2比离Q1远D．q离Q2比离Q1近9．如图1所示，用两根绝缘丝线挂着两个质量相同不带电的小球A和B，此时，上、下丝线受的力分别为T A、T B；如果使A带正电，B带负电，上、下丝线受力分别为T A1 T B1 [ ]10．在原子物理中，常用元电荷作为电量的单位，元电荷的电量为________________；14．如图3所示，把质量为0.2克的带电小球A用丝线吊起，若将带电量为4×10-8库的小球B靠近它，当两小球在同一高度相距3cm时，丝线与竖直夹角为45°，此时小球B受到的库仑力F＝______，小球A带的电量q A＝______．16．设氢原子核外电子的轨道半径为r，电子质量为m，电量为e，求电子绕核运动的周期．二、电场电场强度电场线练习题一、选择题1．下面关于电场的叙述正确的是[ ]A．两个未接触的电荷发生了相互作用，一定是电场引起的B．只有电荷发生相互作用时才产生电场C．只要有电荷存在，其周围就存在电场D．A电荷受到B电荷的作用，是B电荷的电场对A电荷的作用2．下列关于电场强度的叙述正确的是[ ]A．电场中某点的场强在数值上等于单位电荷受到的电场力B．电场中某点的场强与该点检验电荷所受的电场力成正比C．电场中某点的场强方向就是检验电荷在该点所受电场力的方向D．电场中某点的场强与该点有无检验电荷无关3．电场强度的定义式为E＝F／q[ ]A．该定义式只适用于点电荷产生的电场B．F是检验电荷所受到的力，q是产生电场的电荷电量C．场强的方向与F的方向相同D．由该定义式可知，场中某点电荷所受的电场力大小与该点场强的大小成正比4．A为已知电场中的一固定点，在A点放一电量为q的电荷，所受电场力为F，A点的场强为E，则[ ] A．若在A点换上－q，A点场强方向发生变化B．若在A点换上电量为2q的电荷，A点的场强将变为2EC．若在A点移去电荷q，A点的场强变为零D．A点场强的大小、方向与q的大小、正负、有无均无关A．当r→0时，E→∞B．发r→∞时，E→0C．某点的场强与点电荷Q的大小无关D．在以点电荷Q为中心，r为半径的球面上，各处的电场强度都相同6．关于电场线的说法，正确的是[ ]A．电场线的方向，就是电荷受力的方向B．正电荷只在电场力作用下一定沿电场线运动C．电场线越密的地方，同一电荷所受电场力越大D．静电场的电场线不可能是闭合的7．如图1所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E A、E B表示A、B两处的场强，则[ ]A．A、B两处的场强方向相同B．因为A、B在一条电场上，且电场线是直线，所以E A＝E BC．电场线从A指向B，所以E A＞E BD．不知A、B附近电场线的分布情况，E A、E B的大小不能确定8．真空中两个等量异种点电荷电量的值均为q，相距r，两点电荷连线中点处的场强为[ ]A．0B．2kq／r2C．4kq／r2D．8kq／r29．四种电场的电场线如图2所示．一正电荷q仅在电场力作用下由M点向N点作加速运动，且加速度越来越大．则该电荷所在的电场是图中的[ ]10．图3表示一个电场中a、b、c、d四点分别引入检验电荷时，测得检验电荷所受电场力与电量间的函数关系图像，那么下列说法中正确的是[ ]A．该电场是匀强电场B．这四点场强的大小关系是E d＞E a＞E b＞E cC．这四点场强的大小关系是E a＞E b＞E c＞E dD．无法比较这四点场强大小关系11．如图4，真空中三个点电荷A、B、C，可以自由移动，依次排列在同一直线上，都处于平衡状态，若三个电荷的带电量、电性及相互距离都未知，但AB＞BC，则根据平衡条件可断定[ ]A．A、B、C分别带什么性质的电B．A、B、C中哪几个带同种电荷，哪几个带异种电荷C．A、B、C中哪个电量最大D．A、B、C中哪个电量最小二、填空题12．图5所示为某区域的电场线，把一个带负电的点电荷q放在点A或B时，在________点受的电场力大，方向为______．13．如图6，正点电荷Q的电场中，A点场强为100N／C，C点场强为36N/C，B是AC的中点，则B 点的场强为________N／C．14．真空中有一电场，在电场中的P点放一电量为4.0×10-9C的检验电荷，它受到的电场力为2.0×10-5N，则P点的场强为________N／C；把检验电荷电量减小为 2.0×10-9C，则该电荷在P点受到的电场力为__________N15．在空间某一区域，有一匀强电场，一质量为m的液滴，带正电荷，电量为q，在此电场中恰能沿竖直方向作匀速直线运动，则此区域的电场强度的大小为______N／C，方向_________．16．在x轴上有两个点电荷，一个带正电荷Q1，另一个带负电荷Q2，且Q1＝2Q2，用E1、E2表示这两个点电荷所产生的场强的大小，则在x轴上，E1＝E2的点共有____处，其中_______处的合场强为零，______处的合场强为2E2。

电场强度 例题解析【典型例题】关于电场线的下列说法中正确的是：（ABD ）A 、电场线并非真实存在，是人们假想出来的B 、电场线既能反映电场的强弱，也能反映电场的方向C 、只要初速度为零，正电荷必将沿电场线方向移动D 、匀强电场的电场线分布是均匀、相互平行的直线【解析】电场线是形象地了解电场中各点场强的大小和方向而引入的，并不真实存在；电场线的疏密反映场强的大小，电场线上各点的切线方向为该点的场强方向，注意：孤立的电场线不能反映场强大小；电场线方向反映正电荷的受力方向和正电荷的移动方向不一定相同；匀强电场的电场线必为等间距平行线。

【例2】某电场中的几条电场线以及带负电的点电荷q 在A 点的受到的电场力方向如图所示。

⑴试在图中画出电场线的方向⑵比较电场中A 、B 两点的场强EA 、EB 的大小⑶在A 、B 两点分别放上等量异种电荷，试比较它们受到的力FA 、FB 的大小。

【解析】⑴负电荷的受力方向与该点的场强方向相反，电场线方向如图所示 ⑵电场线的疏密反映了场强的大小，故EA ＞EB⑶因A 、B 两点放的是等量电荷，由F=Eq 得 FA ＞FB【例3】如图所示，用三根长均为L 的绝缘丝线悬挂两个质量均为m ，带电量分别为＋q 和－q 的小球，若加一个水平向左的匀强电场，使丝线都被拉紧且处于平衡状态，则所加电场的场强E 的大小应满足什么条件？【解析】分析清楚小球的受力情况，利用小球的平衡状态，即F 合=0，对A 进行受力分析，如图所示，其中F1为OA 绳的拉力，F2为AB 绳的拉力，F3为静电力依据平衡条件有：mg F =⋅ 60sin 1qE=k 60cos 1222F F l q ++F2≥0联立等式得：E ≥602ctg q mg l kq ⋅+。

高二物理电场专题训练一、电荷守恒定律、库仑定律练习题1．关于点电荷的说法,正确的是A．只有体积很小的带电体,才能作为点电荷B．体积很大的带电体一定不能看作点电荷C．点电荷一定是电量很小的电荷D．两个带电的金属小球,不一定能将它们作为电荷集中在球心的点电荷处理4．把两个完全相同的金属球A和B接触一下,再分开一段距离,发现两球之间相互排斥,则A、B两球原来的带电情况可能是A．带有等量异种电荷B．带有等量同种电荷C．带有不等量异种电荷D．一个带电,另一个不带电8．真空中有两个固定的带正电的点电荷,其电量Q1＞Q2,点电荷q置于Q1、Q2连线上某点时,正好处于平衡,则A．q一定是正电荷B．q一定是负电荷C．q离Q2比离Q1远D．q离Q2比离Q1近9．如图1所示,用两根绝缘丝线挂着两个质量相同不带电的小球A和B,此时,上、下丝线受的力分别为T A、T B；如果使A带正电,B带负电,上、下丝线受力分别为TA 1TB110．在原子物理中,常用元电荷作为电量的单位,元电荷的电量为________________；14．如图3所示,把质量为0.2克的带电小球A用丝线吊起,若将带电量为4×10-8库的小球B靠近它,当两小球在同一高度相距3cm时,丝线与竖直夹角为45°,此时小球B受到的库仑力F＝______,小球A带的电量q A＝______．16．设氢原子核外电子的轨道半径为r,电子质量为m,电量为e,求电子绕核运动的周期．二、电场电场强度电场线练习题一、选择题1．下面关于电场的叙述正确的是A．两个未接触的电荷发生了相互作用,一定是电场引起的B．只有电荷发生相互作用时才产生电场C．只要有电荷存在,其周围就存在电场D．A电荷受到B电荷的作用,是B电荷的电场对A电荷的作用2．下列关于电场强度的叙述正确的是A．电场中某点的场强在数值上等于单位电荷受到的电场力B．电场中某点的场强与该点检验电荷所受的电场力成正比C．电场中某点的场强方向就是检验电荷在该点所受电场力的方向D．电场中某点的场强与该点有无检验电荷无关3．电场强度的定义式为E＝F／qA．该定义式只适用于点电荷产生的电场B．F是检验电荷所受到的力,q是产生电场的电荷电量C．场强的方向与F的方向相同D．由该定义式可知,场中某点电荷所受的电场力大小与该点场强的大小成正比4．A为已知电场中的一固定点,在A点放一电量为q的电荷,所受电场力为F,A点的场强为E,则A．若在A点换上－q,A点场强方向发生变化B．若在A点换上电量为2q的电荷,A点的场强将变为2EC．若在A点移去电荷q,A点的场强变为零D．A点场强的大小、方向与q的大小、正负、有无均无关A．当r→0时,E→∞B．发r→∞时,E→0C．某点的场强与点电荷Q的大小无关D．在以点电荷Q为中心,r为半径的球面上,各处的电场强度都相同6．关于电场线的说法,正确的是A．电场线的方向,就是电荷受力的方向B．正电荷只在电场力作用下一定沿电场线运动C．电场线越密的地方,同一电荷所受电场力越大D．静电场的电场线不可能是闭合的7．如图1所示,带箭头的直线是某一电场中的一条电场线,在这条线上有A、B两点,用E A、E B表示A、B两处的场强,则A．A、B两处的场强方向相同B．因为A、B在一条电场上,且电场线是直线,所以E A＝E BC．电场线从A指向B,所以E A＞E BD．不知A、B附近电场线的分布情况,E A、E B的大小不能确定8．真空中两个等量异种点电荷电量的值均为q,相距r,两点电荷连线中点处的场强为A．0B．2kq／r2C．4kq／r2D．8kq／r29．四种电场的电场线如图2所示．一正电荷q仅在电场力作用下由M点向N点作加速运动,且加速度越来越大．则该电荷所在的电场是图中的10．图3表示一个电场中a、b、c、d四点分别引入检验电荷时,测得检验电荷所受电场力与电量间的函数关系图像,那么下列说法中正确的是A．该电场是匀强电场B．这四点场强的大小关系是E d＞E a＞E b＞E cC．这四点场强的大小关系是E a＞E b＞E c＞E dD．无法比较这四点场强大小关系11．如图4,真空中三个点电荷A、B、C,可以自由移动,依次排列在同一直线上,都处于平衡状态,若三个电荷的带电量、电性及相互距离都未知,但AB＞BC,则根据平衡条件可断定A．A、B、C分别带什么性质的电B．A、B、C中哪几个带同种电荷,哪几个带异种电荷C．A、B、C中哪个电量最大D．A、B、C中哪个电量最小二、填空题12．图5所示为某区域的电场线,把一个带负电的点电荷q放在点A或B时,在________点受的电场力大,方向为______．13．如图6,正点电荷Q的电场中,A点场强为100N／C,C点场强为36N/C,B是AC的中点,则B点的场强为________N／C．14．真空中有一电场,在电场中的P点放一电量为×10-9C的检验电荷,它受到的电场力为×10-5N,则P点的场强为________N／C；把检验电荷电量减小为×10-9C,则该电荷在P点受到的电场力为__________N15．在空间某一区域,有一匀强电场,一质量为m的液滴,带正电荷,电量为q,在此电场中恰能沿竖直方向作匀速直线运动,则此区域的电场强度的大小为______N／C,方向_________．16．在x轴上有两个点电荷,一个带正电荷Q1,另一个带负电荷Q2,且Q1＝2Q2,用E1、E2表示这两个点电荷所产生的场强的大小,则在x轴上,E1＝E2的点共有____处,其中_______处的合场强为零,______处的合场强为2E2;17．如图7,有一水平方向的匀强电场,场强为9×103N／C．在电场内的竖直平面内作半径为1m的圆,圆心处放置电量为1×10-6C的正点电荷,则圆周上C点处的场强大小为______N ／C,方向________．三、计算题18．如图8所示,A、B为体积可忽略的带电小球,Q A＝2×10-8C,Q B＝－2×10-8C,A、B相距3cm．在水平外电场作用下,A、B保持静止,悬线都沿竖直方向．试求：1外电场的场强大小和方向2AB中点处总电场的场强大小和方向．19．如图9,A、B两小球带等量同号电荷,A固定在竖直放置的10cm长的绝缘支杆上,B 平衡于光滑的绝缘斜面上与A等高处,斜面倾角为30°,B的质量为52g,求B的带电量．三、电场中的导体练习题一、选择题1．用一根跟毛皮摩擦过的硬橡胶棒,靠近不带电验电器的金属小球a图1,然后用手指瞬间接触一下金属杆c后拿开橡胶棒,这时验电器小球A和金箔b的带电情况是A．a带正电,b带负电B．a带负电,b带正电C．a、b均带正电D．a、b均带负电E．a、b均不带电2．在绝缘板上放有一个不带电的金箔验电器A和一个带正电荷的空腔导体B,下列实验方法中能使验电器箔片张开的是A．用取电棒带绝缘柄的导体棒先跟B的内壁接触一下后再跟A接触B．用取电棒先跟B的外壁接触一下后再跟A接触C．用绝缘导线把验电器跟取电棒的导体部分相连,再把取电棒与B的内壁接触D．使验电器A靠近B3．在一个导体球壳内放一个电量为＋Q的点电荷,用E p表示球壳外任一点的场强,则A．当＋Q在球壳中央时,E p＝0B．不论＋Q在球壳内何处,E p一定为零C．只有当＋Q在球心且球壳接地时,E p＝0D．只要球壳接地,不论＋Q在球壳内何处,E p一定为零4．一个不带电的空心金属球,在它的球心处放一个正点荷,其电场分布是图2中的哪一个5．一带正电的绝缘金属球壳A,顶部开孔,有两只带正电的金属球B、C用金属导线连接,让B球置于球壳A的空腔中与内表面接触后又提起到图3位置,C球放A球壳外离A球较远,待静电平衡后,正确的说法是A．B、C球都带电B．B球不带电,C球带电C．让C球接地后,B球带负电D．C球接地后,A球壳空腔中场强为零6．如图4所示,把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中,导体处于静电平衡时,下叙说法正确的是A．A、B两点场强相等,且都为零B．A、B两点的场强不相等D．当电键K闭合时,电子从大地沿导线向导体移动．二、填空题7．如图5所示,导体棒AB靠近带正电的导体Q放置．用手接触B端,移去手指再移去Q,AB带何种电荷______．若手的接触点改在A端,情况又如何______．8．有一绝缘空心金属球A,带有4×10-6C的正电荷,一个有绝缘柄的金属小球B,带有2×10-6C的负电荷．若把B球跟A球的内壁相接触,如图6所示,则B球上电量为______C,A球上电量为_______C,分布在_______．9．图7中A、B是两个不带电的相同的绝缘金属球,它们靠近带正电荷的金球C．在下列情况中,判断A、B两球的带电情况：1A、B接触后分开,再移去C,则A________,B______；2A、B接触,用手指瞬间接触B后再移去C,则A________,B_______；3A、B接触,用手指接触A,先移去C后再移去手指,则A_______,B_______．10．如图8,在真空中有两个点电荷A和B,电量分别为－Q和＋2Q,它们相距L,如果在两点电荷连线的中点O有一个半径为r2r＜L的空心金属球,且球心位于O点,则球壳上的感应电荷在O点处的场强大小_____方向____．11．长为L的导体棒原来不带电,将一带电量为q的点电荷放在距棒左端R处,如图9所示,当达到静电平衡后棒上感应的电荷在棒内中点处产生的场强的大小等于__________．四、电势差电势等势面练习题一、选择题1．关于电势差和电场力作功的说法中,正确的是A．电势差的大小由电场力在两点间移动电荷做的功和电荷的电量决定B．电场力在两点间移动电荷做功的多少由两点间的电势差和该电荷的电量决定C．电势差是矢量,电场力作的功是标量D．在匀强电场中与电场线垂直方向上任意两点的电势差均为零2．在电场中,A点的电势高于B点的电势,则A．把负电荷从A点移到B点,电场力作负功B．把负电荷从A点移到B点,电场力作正功C．把正电荷从A点移到B点,电场力作负功D．把正电荷从A点移到B点,电场力作正功3．在静电场中,关于场强和电势的说法正确的是A．电场强度大的地方电势一定高B．电势为零的地方场强也一定为零C．场强为零的地方电势也一定为零D．场强大小相同的点电势不一定相同4．若带正电的小球只受电场力的作用,则它在任意一段时间内A．一定沿着电场线由高电势向低电势运动B．一定沿着电场线由低电势向高电势运动C．不一定沿电场线运动,但一定由高电势向低电势运动D．不一定沿电场线运动,也不一定由高电势向低电势运动5．有一电场的电场线如图1所示,场中A、B两点电场强度的大小和电势分别用E A、E B 和U A、U B表示,则A．E a＞E b U a＞U bB．E a＞E b U a＜U bC．E a＜E b U a＞U bD．E a＜E b U a＜U b6．如图2,A、B为两等量异号点电荷,A带正电,B带负电,在A、B连线上有a、b、c三点,其中b为连线的中点,ab＝bc,则A．a点与c点的电场强度相同B．a点与c点的电势相同C．a、b间电势差与b、c间电势差相等D．点电荷q沿A、B连线的中垂线移动,电场力不作功7．在以点电荷为球心、r为半径的球面上各点相同的物理量是A．电场强度B．同一电荷所受电场力C．电势D．同一电荷具有的电势能8．下述说法正确的是A．在同一等势面上移动电荷,电场力不作功B．等势面上各点场强大小一定相等C．电场中电势高处,电荷的电势能就大D．电场强度大处,电荷的电势能就大9．一个电荷只在电场力作用下从电场中的A点移到B点时,电场力做了5×10－6J的功,那么A．电荷在B处时将具有5×10－6J的电势能B．电荷在B处将具有5×10－6J的动能C．电荷的电势能减少了5×10－6JD．电荷的动能增加了5×10－6J10．一个点电荷,从静电场中的a点移到b点,其电势能的变化为零,则A．a、b两点场强一定相等B．该点电荷一定沿等势面移动C．作用于该点的电场力与其移动方向总是垂直的D．a、b两点的电势一定相等11．如图3,绝缘光滑半圆环轨道放在竖直向下的匀强电场中,场强为E．在与环心等高处放有一质量为m、带电＋q的小球,由静止开始沿轨道运动,下述说法正确的是A．小球在运动过程中机械能守恒B．小球经过环的最低点时速度最大C．小球经过环的最低点时对轨道压力为mg＋EqD．小球经过环的最低点时对轨道压力为3mg－qE12．如图4,所示,两个固定的等量异种电荷,在它们连线的垂直平分线上有a、b、c三点,则A．a点电势比b点高B．a、b两点场强方向相同C．a、b、c三点与无穷远处电势相等D．一带电粒子不计重力在a点无初速释放,则它将在a、b连线上运动二、填空题13．以无穷远处为零电势点,下述情况中各物理量为正还是为负1负电荷周围空间的电势为_________值．2正电荷位于某负荷电产生的电场内,它的电势能为________值．3负电荷位于某负电荷产生的电场内,它的电势能为________值．4导体在正电荷形成的电场中,处于静电平衡状态时,导体的电势为________值．14．电场中的电荷因____而具有的能量叫电势能．当两个同种电荷距离增大时,电荷的电势能将________；若把两个电荷的距离增大时,电场力做了负功,则这两个电荷为_________种电荷．15．图5为电场中的一条电场线,一个正电荷从A点沿直线向B点运动时,速度逐渐减小,则U a_____U b填＞、＝、＜16．将一个×10－5C的电荷从电场外移到电场里一点A,外力克服电场力作功×10－3J,则A 点的电势为U a＝_____V；如果此电荷从电场外移到电场里的另一点B时,电场力作功,则A、B两点电势差为U ab＝______V；如果另一个电量是的负电荷从A移到B,则电场作功______J．17．如图6,在点电荷＋Q电场中,以＋Q为球心的同一球面上有A、B、C三点,把正检验电荷从球内P点移到A、B、C各点时电场力作功W PA、W PB、W PC的大小关系为________．18．如图7,a、b、c、d为某电场中的等势面,一带正电粒子飞入电场后只在电场力作用下沿M点到N点的虚线运动．由图可知,四个等势面电势U a、U b、U c、U d由高到低的排列顺序是_______,带电粒子在M、N两点中,电势能较大的是_________点．19．如图8所示,实线为电场线,虚线为等势线,且相邻两等势间的电势差相等,一正电荷在等势线U3上时,具有动能20J,它运动到等势线U1时速度为零,令U2＝0,那么该电荷的电势能为4J时,其动能为_______J．20．图9是某匀强电场的等势面示意图,A、B两点相距5cm,θ＝53°,一带电量为－4×10－6C的微粒沿AB匀速运动,则此微粒的质量为_______kg．取g＝10m／s2三、计算题21．一带负电的粒子,q＝－×10－9C,在静电场中由点运动到b点,在这过程中,除电场力外,其它力作的功为×10－5J,粒子动能增加了×10－5J,求a、b两点间的电势差U ab等于多少22．固定不动的正点电荷A,带电量为Q＝×10－6C,点电荷B从距A无穷远的电势为零处移到距A为2cm、电势为3000V的P点,电场力做负功为×10－3J．若把B电荷从P点由静止释放,释放瞬间加速度大小为9×109m／s2,求B电荷能达到的最大速度．五、电势差和电场强度的关系练习题一、选择题1．下述关于匀强电场的结论错误的是A．公式E＝F／q也适用于匀强电场B．根据U＝Ed可知,任意两点的电势差与这两点的距离成正比C．匀强电场的场强值等于沿场强方向每单位长度上的电势差值D．匀强电场的场强方向总是跟电荷所受电场力的方向一致2．关于静电场的说法中正确的是A．在匀强电场中,任意两点间的电势差与这两点间的距离成正比B．在匀强电场中,电势降低的方向就是场强的方向C．电荷在等势面上移动时不受电场力D．若电场力对电荷作正功,电荷的电势能一定减小,而动能不一定增加3．图1所示,在场强为E的匀强电场中有A、B两点,AB连线长L,与电场线夹角为α．则AB两点的电势差为A．零B．ELC．ELsinαD．ELcosα4．图2所示的匀强电场场强为103N/C,ab＝dc＝4cm,bc＝ad＝3cm．则下述计算结果正确的是A．ab之间的电势差为40V．B．ac之间的电势差为50V．C．将q＝－5×10-3C的点电荷沿矩形路径abcd移动一周,电场力做功为零．D．将q＝－5×10-3C的点电荷沿abc或adc从a移动到c,电场力做功都是－．5．在水平放置的平行金属板之间有一个带电液滴,恰巧静止,液滴所带电量为×10-19C,重量为×10-14N,若板间距为10mm,则两板间的电压为.. 6．平行金属板水平放置,板间距为,两板接上6kV电压,板间有一个带电液滴质量为×10-10g,处于静止状态,则油滴上有元电荷数目是×7．如图3所示,在场强为E的匀强电场中,取某点O为圆心,以r为半径做一圆,在圆心O点固定一电量为＋Q的点电荷设＋Q的电场不影响匀强电场E的分布．当把一检验电荷＋q放在d点处恰好平衡,则A．匀强电场场强为kQ／r2,方向沿ab方向B．匀强电场场强为kQ／r2,方向沿cd方向C．当电荷＋q放在b点时,它受到的电场力大小为2EqD．将电荷＋q由b点沿圆周移动到a点,电场力不做功8．如图4,绝缘杆长L,两端分别带有等量异号电荷,电量值为Q,处在场强为E的匀强电场中,杆与电场线夹角α＝60°,若使杆沿顺时针转过60°以杆上某一点为圆心转动,则下述正确的是A．电场力不作功,两电荷电势能不变B．电场力作的总功为QEL/2,两电荷的电势能减小C．电场力作的总功为－QEL/2,两电荷的电势能增加D．电场力做总功大小跟转轴位置无关．9．在匀强电场中,将一个带电量为q,质量为m的小球由静止释放,带电小球的轨迹为一直线,该直线与竖直方向夹角为θ,如图5所示,那么匀强电场的场强大小为A．最大值是mgtgθ／qB．最小值是mgsinθ／qC．唯一值是mgtgθ／qD．同一方向上,可有不同的值．二、填空题10．如图6所示的匀强电场E＝103N／C,矩形abcd的ab边与电场线平行,且ab＝3cm,bc ＝2cm,将点电荷q＝5×10-8C沿矩形abcd移动一周,电场力做功_______,ab两点的电势差为_______,bc两点的电势差为______．11．如图7,A、B两点相距,θ＝60°,匀强电场场强E＝100V／m,则A、B间电势差U AB ＝______V．12．如图8,两平行金属板间电场是匀强电场,场强大小为×104V／m,A、B两板相距1cm,C点与A相距,若B接地,则A、C间电势差U AC＝______V；将带电量为－×10-12C的点电荷置于C点,其电势能为_________J．13．一质量为m的带电小球,静止在两块带电平行金属板间的匀强电场中,此时两板间电压为300V；若将该电压降到60V,其它条件不变,则小球的加速度为_____m／s2．14．如图9所示的匀强电场中有a、b、c三点,ab与场强方向平行,bc与场强方向成60°角,ab＝4cm,bc＝10cm,将一个带电量为2×10-8C的电荷从a移到b时,电场力做功4×10-6J,则将此电荷从b移到c电场力做功_____J,ac间电势差为_____V．15．如图10所示的匀强电场的方向是竖直向下的,A、B是两等势面,已知两等势面的电势差为U、距离为d,现在P点放一负电荷q,将使该电场中有一点的场强变为零,这一点距P 点的距离为___________．16．比较图11中A、B两点电场强度的大小和电势的高低．1E A______E B2E A______E B3E A______E BU A______U B U A______U B U A______U BA、B各为两板中点17．如图12所示的匀强电场中,若负电荷从A点移到B点,电场力做正功．那么电场线的方向是______；A、B两点电势U A_______U B；负电荷在A、B两点具有的电势能εA______εB三、计算题18．如图13,两平行金属板A、B间为一匀强电场,A、B相距6cm,C、D为电场中的两点,且CD＝4cm,CD连线和场强方向成60°角．已知电子从D点移到C点电场力做功为×10-17J,求：①匀强电场的场强；②A、B两点间的电势差；③若A板接地,D点电势为多少19．如图14所示,竖直放置的两块足够长的平行金属板,相距,两板间的电压是2400V,在两板间的电场中用丝线悬挂着质量是5×10-3kg的带电小球,平衡后,丝线跟竖直方向成30°角,若将丝线剪断1说明小球在电场中作什么运动2计算小球带电量3设小球原来离带负电的板,问经过多少时间小球碰到金属板六、电容器电容练习题一、选择题A．电容器充电量越大,电容增加越大B．电容器的电容跟它两极所加电压成反比C．电容器的电容越大,所带电量就越多D．对于确定的电容器,它所充的电量跟它两极板间所加电压的比值保持不变2．某一电容器标注的是：“300V,5μF”,则下述说法正确的是A．该电容器可在300V以下电压正常工作B．该电容器只能在300V电压时正常工作C．电压是200V时,电容仍是5μFD．使用时只需考虑工作电压,不必考虑电容器的引出线与电源的哪个极相连3．对于给定的电容器,描述其电容C、电量Q、电压U之间相应关系的图应是图1中的4．关于电容器和电容的概念下列说法正确的是A．任何两个彼此绝缘又互相靠近的导体都可以看成是一个电容器B．用电源对平板电容器充电后,两极板一定带有等量异种电荷C．某一电容器带电量越多,它的电容量就越大D．某一电容器两板间的电压越高,它的电容就越大5．图2的电路中C是平行板电容器,在S先触1后又扳到2,这时将平行板的板间距拉大一点,下列说法正确的是A．平行板电容器两板的电势差不变B．平行扳电容器两板的电势差变小C．平行板电容器两板的电势差增大D．平行板电容器两板间的的电场强度不变6．某平行板电容器的电容为C,带电量为Q,相距为d,今在板间中点放一电量为q的点电荷,则它所受到的电场力的大小为7．一平行板电容器的两个极板分别与电源的正、负极相连,如果使两板间距离逐渐增大,则A．电容器电容将增大B．两板间场强将减小C．每个极板的电量将减小D．两板间电势差将增大8．如图3所示,将平行板电容器与电池组相连,两板间的带电尘埃恰好处于静止状态．若将两板缓慢地错开一些,其他条件不变,则A．电容器带电量不变B．尘埃仍静止C．检流计中有a→b的电流D．检流计中有b→a的电流二、填空题9．电容是表征_______的物理量,如果某电容器的电量每增加10-6C,两板之间的电势差就加1V,则该电容器的电容为_____．10．如图4所示,用静电计测量电容器两板间的电势差,不改变两板的带电量,把A板向右移,静电计指针偏角将_______；把A板竖直向下移,静电计指针偏角将______；把AB板间插入一块电介质,静电计指针偏角将__________．11．图5为电容器C与电压U的电源连接成的电路．当电键K与1接通,电容器A板带____电,B板带____电,这一过程称电容器的____．电路稳定后,两板间的电势差为____．当K与2接通,流过导体acb的电流方向为____,这就是电容器的____过程．12．一个电容器当带电量为Q时,板间电势差为U,当它的电量减少3×10-6C时,板间电势差降低2×102V,此电容器的电容为________μF．13．有一电容器,带电量为×10-5C,两板间电压力200V,如果使它的带电量再增加×10-6C,这时它的电容是_______F,两板间电压是_______V．14．两平行板电容器的电容之比为C1∶C2＝3∶2,带电量之比为Q1∶Q2＝3∶1．若两个电子分别从两电容器的负极板运动到正极板,它们的动能增量之比△E k1∶△E k2＝_____．15．如图6所示,平行板电容器两板间距为d,电源电压为6V．闭合S后将板间距离减为d／4,再断开S,又将两板间距离恢复到d,此时电容器两极间电压为_____V．16．如图7所示,平行的两金属板M、N与电源相连,一个带负电的小球悬挂在两板间,闭合电键后,悬线偏离竖直方向的角度为θ,若N板向M板靠近,θ角将_____；把电键K断开,再使N板向M板靠近,θ角将______．三、计算题17．如图8所示,A、B为不带电平行金属板,间距为d,构成的电容器电容为C．质量为m、电量为q的带电液滴一滴一滴由A板上小孔以v0初速射向B板．液滴到达B板后,把电荷全部转移在B板上．求到达B板上的液滴数目最多不能超过多少七、带电粒子在匀强电场中的运动练习题一、选择题A．只适用于匀强电场中,v0＝0的带电粒子被加速B．只适用于匀强电场中,粒子运动方向与场强方向平行的情况C．只适用于匀强电场中,粒子运动方向与场强方向垂直的情况D．适用于任何电场中,v0＝0的带电粒子被加速2．如图1,P和Q为两平行金属板,板间电压为U,在P板附近有一电子由静止开始向Q板运动．关于电子到达Q板时的速率,下列说法正确的是A．两板间距离越大,加速时间越长,获得的速率就越大B．两板间距离越小,加速度越大,获得的速率就越大C．与两板间距离无关,仅与加速电压U有关D．以上说法都不正确3．带电粒子以初速v0垂直电场方向进入平行金属板形成的匀强A．粒子在电场中作类似平抛的运动。

第一节积盾市安家阳光实验学校电荷 库仑律典型例题例题1：绝缘细线上端固，下端悬挂一轻质小球a ，a 的表面镀有铝膜．在a 的近旁有一绝缘金属球b ，开始时a 、b 都不带电，如图所示．现使b 带电，则（ ）A 、a 、b 之间不发生相互作用B 、b 将吸引a ，吸住后不放开C 、b 立即把a 排斥开D 、b 先吸引a ，接触后又把a 排斥开解析：由于带电体具有吸引轻小物体的性质，所以b 首先将其近旁的轻质小球a 吸引并使之互相接触，a 、b 接触后将带上同种电荷，由于同种电荷互相排斥，故最终b 又把a 排斥开．综上所述，本题正确选项为D ．例题2：两个可自由移动的点电荷分别放在A 、B 两处，如图所示A 处电荷带正电1Q ，B 处电荷带负电2Q ，且124Q Q =，另取一个可以自由移动的点电荷3Q 放在AB 直线上．欲使整个系统处于平衡状态，则A 、3Q 为负电荷，且放于A 左方B 、3Q 为负电荷，且放于B 右方C 、3Q 为正电荷，且放于AB 之间D 、3Q 为正电荷，且放于B 右方解析：根据库仑律，首先可以肯，3Q 只能位于AB 直线上．因为每一个电荷都受到另两个电荷的静电力作用，且1Q 和2Q 是异种电荷，它们对3Q 的作用力一为吸引力，一为排斥力，故3Q 不可能位于A 、B 之间；又124Q Q =，要3Q 处于平衡状态，则3Q 距2Q 较远，故3Q 位于A 的左侧考虑到1Q 、2Q 也要处于平衡，3Q 必须带负电．综上所述，本题正确选项为A ．例题3：如图所示，半径相同的两个金属小球A 、B ，带有电量相的电荷，相隔一距离，两球之间的相互吸引力的大小是F ．今让第三个半径相同的不带电的金属小球先后与A 、B 两球接触后移开．这时，A 、B 两球之间的相互作用力的大小是（ ）A ．F 81B ．F 41C ．F 83D ．F 43解析：因A 、B 间有吸引力，故A 、B 带异种电荷，设A 带电量Q q A +=，B 带电量Q q B -=，又C 不带电，它与A 接触后2Q q q A C ==， 再与B 接触BC q Q QQ q =-=+-=422根据库仑律：故选A ．评析：本题考查了、接触起电及电荷守恒律、库仑律．利用库仑律讨论电荷间相互作用力时，通常不将电荷的正、负代入公式，而只计算电荷间相互作用力的大小，力的方向根据同种电荷互相排斥，异种电荷互相吸引来判断． 第二节 电场 电场强度典型例题集例题1：下列关于电场强度的说法中，正确的是（ ） A 、公式qFE =只适用于真空中点电荷产生的电场．B 、由公式qF E =可知，电场中某点的电场强度E 与检验电荷在电场中该点所受的电场力成正比．C 、在公式221r Q Q kF =中；22r Q k是点电荷2Q 产生的电场在点电荷1Q 处的场强大小；而21rQ k是点电荷1Q 产生的电场在点电荷2Q 处场强的大小． D 、由公式2rQk E =可知，在离点电荷非常近的地方0→r ，电场强度E 可达无穷大．解析：电场强度的义式qF E =适用于任何电场，故A 错；电场中某点的电场强度由电场本身决，而与电场中该点是否有检验电荷或引入检验电荷所受的电场力无关（检验电荷所受电场力与其所带电量的比值仅可反映该点场强的大小，但不能决场强的大小）．故B 错；点电荷间的相互作用力是通过电场产生的，故C对；公式2rQk E =是点电荷产生的电场中某点场强的计算式，当0→r 时，所谓“点电荷”已不存在，该公式已不适用，故D 错．综上所述，本题正确选项为C ．例题2：在x 轴上有两个点电荷，一个带正电1Q ，一个带负电2Q ，且212Q Q =，用1E 和2E 分别表示两个电荷所产生的场强的大小，则在x 轴上A ．21E E =之点只有一处，该点合场强为0．B ．21E E =之点共有两处，一处合场强为0，另一处合场强为22E ．C ．21E E =之点共有三处，其中两处合场强为0，另一处合场强为22E ．D ．21E E =之点共有三处，其中一处合场强为0，另两处合场强为22E ． 解析：如图所示，以2Q 所在处为x 轴原点，设1Q 、2Q 间距离为d ，x 轴上坐标为x处21E E =，则：2221)(x kQ x d kQ =-，其中212Q Q =．解得：d x )12(-=或d x )12(+-=当d x )12(-=时，此点位于1Q 、2Q 之间．1Q 、2Q 所产生的电场在该点的场强方向相同，放合场强为22E ；当d x )12(+-=时，此点位于2Q 左方，1Q 、2Q 所产生的电场在该点的场强方向相反，故合场强为0．所以选B ．例题3：在场强为E 、方向竖直向下的匀强电场中，有两个质量均为 m 的带电小球，电量分别为＋2q 和－q ．两小球用长为 l 的绝缘细线相连，另用绝缘细线系住带正电的小球悬挂于O 点而处于平衡状态，如图所示．重力加速度为g ．细线对悬点O 的作用力于__________．解法一：设细线对悬点O 的作用力为0T ，用F 表示两小球间静电力，T 表示两球间细线上的相互作用力．如图所示．根据物体平衡条件有mg qE F T =++ ①mg qE F T T +++=20 ②联立①、②易得 qE mg T +=20解法二 将两球视作整体，则两球间静电力F ，两球间细线上作用力T 均可不考虑．分析受力情况如图所示．易得：qE mg T +=20．例题4：真空中有两个量异号的点电荷，电量均为q ，相距r ，在它们连线的中点处，电场强度的大小和方向是A ．2kq/r 2，指向正电荷 B ．2kq/r 2，指向负电荷C ．8kq/r 2，指向正电荷D ．8kq/r 2，指向负电荷【解析】连线中点处的场强，是两个量异号电荷在该点产生的场强的叠加，方向与正电荷在该处所受的电场力方向相同，指向负电荷，每个点电荷在该处产生的场强大小相，221)2/(r kQ E E ==2/4r kq =，由于它们的方向相同，所以合场强221/8r kq E E E =+=． 正确选项为D ．例题5：如图所示，半径为r 的硬橡圆环，其上带有均匀分布的正电荷，单位长度上的带电量为q ，现在其环上截去一小段弧AB ，AB=L ，且L<<r ，求在圆环中心O 处的电场强度．【解析】若没有截去一小段圆弧，根据对称关系可知，圆环上各的电荷在圆心O 处产生的合场强为零，现截去AB 这一段弧后，在AB 对面的圆环上相的那电荷在O 处产生的场强不能被抵消，由于L<<r ，所以截去的那可看成是电量为qL 的点电荷，原来它在O 处产生的场强大小为kLq/r 2，方向背离AB ，恰抵消了对面相的电荷在O 处的场强．因此截去AB 后，在O 点的场强E= kLq/r 2，方向指向AB ．第三节 电场线例题1：关于电场线，下述说法中正确的是： A 、电场线是客观存在的B 、电场线与电荷运动的轨迹是一致的．C 、电场线上某点的切线方向与与电荷在该点受力方向可以不同．D 、沿电场线方向，场强一越来越大．解析：电场线不是客观存在的，是为了形象描述电场的假想线，A 选项是错的．B 选项也是错的，静止开始运动的电荷所受电场力方向是该点切线方向，下一时刻位置沿切线方向上，可能在电场线上，也可能不在电场线上，轨迹可能与电场线不一致．何况电荷可以有初速度，运动轨迹与初速度大小方向有关，可能轨迹很多，而电场线是一的．正电荷在电场中受的电场力方向与该点切线方向相同，而负电荷所受电场力与该点切线方向相反，选项C 是正确的．场强大小与场强的方向无关，与电场线方向无关 ，D 选项是错的．本题答案是：C ．例题2：正电荷q 在电场力作用下由P 向Q 做加速运动，而且加速度越来越大，那么可以断，它所在的电场是下图中的哪一个：( )解析：带电体在电场中做加速运动，其电场力方向与加速度方向相同，加速度越来越大电荷所受电场力越来越大，电量不变，电场力Eq F =，是E 越来越大．电场线描述电场强度分布的方法是，电场线密度越大，表示场强越大，沿PQ 方向．电场线密度增大的情况才符合题的条件，选D ．例题3：用细线将一质量为m ，电荷量为q 的小球悬挂在天花板的下面，没空气中存在有沿水平方向的匀强电场，当小球静止时把细线烧断，小球将做A ．自由落体运动B ．曲线运动C ．沿悬线的线的匀加速运动D ．变加速直线运动【解析】烧断细线前，小球受竖直向下的重力G ，水平方向的电场力F 和悬线的拉力T ，并处于平衡状态，现烧断细线，拉力T 消失，而重力G 和电场力F 都没有变化，G 和F 的合力为恒力，方向沿悬线的线方向，所以小球做初速为零的匀加速直线运动．带电小球的匀强电场中所受的电场力在运动过程中保持不变，初速为零的物体开始运动的方向必沿合外力方向．正确选项为C ．例题4：质量为m ，电荷量为+q 的小球，用一根绝缘细线悬于O 点．开始时，它在A 、B 之间来回摆动，OA 、OB 与竖直方向OC 的夹角均为θ，如图所示． （1）如果当它摆动到B 点时突然施加一竖直向上的，大小为E=mg/q 的匀强电场，则此时线中拉力T 1=_________．（2）如果这一电场是在小球从A 点摆到最低点C 时突然加上去的，则当小球运动到B 点时线中的拉力T 2=________．【解析】（1）因为匀强电场的方向竖直向上，所以电场力mg qmgq qE F =⨯==，电场力和重力相平衡，小球到B 点时速度为零，因此突然加上电场后使小球在B 点保持静止，悬线中的张力T 1=0．（2）小球经C 点时具有一的运动速度，突然加上电场，小球所受的合力即为细线对它的拉力，小球以O 为圆心做匀速圆周运动，小球到达C 时的速率可由机械能守恒律得到．小球到B 点时，v B = v C ，由牛顿第二律得)cos 1(222θ-==mg lv mT B． 物体的运动情况由初始条件和受力情况共同决，尽管加上匀强电场后，电场力总与重力相平衡，但加上匀强电场时小球的速度不同（即初始条件不同），所以运动的情况也不相同．例题5：如图所示MN 是电场中的一条电场线，一电子从a 点运动到b 点速度在不断地增大，则下列结论正确的是：A ．该电场是匀强电场．B ．该电场线的方向由N 指向M ．C ．电子在a 处的加速度小于在b 处的加速度．D ．因为电子从a 到b 的轨迹跟MN 重合，所以电场线实际上就是带电粒子在电场中的运动轨迹．【解析】仅从一根直的电场线不能判断出该电场是否为匀强电场，因为无法确电场线的疏密程度，该电场可能是匀强电场，可能是正的点电荷形成的电场，也可能是负的点电荷形成的电场，因此不能比较电子在a 、b 两处所受电场力的大小，即不能比较加速度的大小，但电子从a 到b 做的是加速运动，表明它所受的电场力方向由M 指向见由于负电荷所受的电场力方向跟场强方向相反，所以电场线的方向由N 指向M ，电场线是为了形象地描述电场而假想的曲线，带电粒子的运动轨迹是真实存在的曲线，两者的重合是在特条件下才成立的，在一般情况下两者并不重合．例如氢原子的核外电子绕核做匀速圆周运动时，轨迹跟原子核（质子）产生电场的电场线垂直．正确选项为B ．例题6：如图所示，（a ）是一个点电荷电场中的一根电场线AB ，在AB 上的C 、D 两处放入试探电荷，其受的电场力跟试探电荷的电荷量间的函数关系由（b ）所示，则由此可以判断出：A ．场源可能是正电荷，位置在A 侧．B ．场源可能是正电荷，位置在B 侧．C ．场源可能是负电荷，位置在A 侧．D，场源可能是负电荷，位置在B侧．【解析】从（b）图可知试探电荷在C处的F/q比在D处的大，即电场强度E C>E D．因此C点比较靠近场源电荷，场源电荷必在A侧，由于没有明确电场线的方向或试探电荷所受的电场力以哪一个方向为正方向，所以场源电荷为正电荷或负电荷都有可能．正确选项为A、C．第四节电场中的导体例题1：如图所示，不带电的枕形导体的A、B两端各贴有一对金箔．当枕形导体的A端靠近一带电导体C时A、A端金箔张开，B端金箔闭合B、用手触摸枕形导体后，A端金箔仍张开，B端金箔闭合C、用手触摸枕形导体后，将手和C都移走，两对金箔均张开D、选项A中两对金箔分别带异种电荷，选项C中两对金箔带同种电荷解析：根据静电感现象，带正电的导体C放在枕形导体附近，在A端出现了负电，在B端出现了正电，这样的带电并不是导体中有的电荷，只是电荷的重分布．金箔上带电相用手摸枕形导体后，B端不是最远端了，人是导体，人的脚部甚至地球是最远端，这样B端不再有电荷，金箔闭合．选项B正确．用手触摸导体时，只有A端带负电，将手和C移走后，不再有静电感，A 端所带负电便分布在枕形导体上，A、B端均带有负电，两对金箔均张开．选项C正确．以上分析看出，选项D正确．答：B、C、D]例题2：如图所示，接地金属球A的半径为R，球外点电荷的电量为Q，它到球心的距离为r，则该金属球上感电荷在球心O处产生的场强大小于A．22RQkrQk - B．22RQkrQk+C．零 D．2rQk解析：置于点电荷Q的电场中的接地导体球，最终将达到静电平衡状态，内部场强处处为零．实际上，金属球内部各点同时存在两个电场：感电荷的电场；点电荷Q的电场．两电场叠加后合场强为零．即金属球内每一点，感电荷产生的场强与点电荷在该点的场强大小相，方向相反．点电荷在球心O处的场强大小为2rQk，所以感电荷在球心O处产生的场强大小为2rQk，所以本题选D．例题3：如图所示，有一厚度的金属球壳A，在其球心O处放有一个带有电量为＋q的点电荷．P为球外的一点，它到球心O的距离为L，球壳的半径为R。
