激光器功率检测报告

半导体激光器实验报告摘要：本文旨在通过对半导体激光器的实验研究，探索其基本原理、结构和性能，并分析实验结果。

通过实验，我们了解了激光器的工作原理、调制和控制技术以及其应用领域。

在实验过程中，我们测量了激光器的输出功率、光谱特性和波长调制特性等参数，并对实验结果进行了分析和讨论。

1.引言半导体激光器是一种利用半导体材料作为活性介质来产生激光的器件。

由于其小尺寸、高效率和低成本等优点，半导体激光器被广泛应用于通信、光存储、医学和科学研究等领域。

本实验旨在研究不同结构和参数的半导体激光器的性能差异，并通过实验数据验证理论模型。

2.实验原理2.1 半导体激光器的基本结构半导体激光器由活性层、波导结构和光学耦合结构组成。

活性层是激光器的关键部分，其中通过注入电流来激发电子和空穴复合形成激光。

波导结构用于限制光的传播方向，并提供反射面以形成光腔。

光学耦合结构用于引导激光光束从激光器中输出。

2.2 半导体激光器的工作原理半导体激光器利用注入电流激发活性层中的电子和空穴，使其发生复合并产生激光。

通过适当选择材料和结构参数，使波导结构中的光在垂直方向形成反射，从而形成光腔。

当光经过活性层时，激发的电子和空穴产生辐射跃迁，并在激光器中形成激光。

随着光的多次反射和放大，激光逐渐增强，最终从光学耦合结构中输出。

3.实验步骤3.1 实验器材本实验使用的主要器材有半导体激光器装置、电源、光功率计、多道光谱仪等。

3.2 实验过程首先，将半导体激光器装置与电源连接，并通过电源控制激光器的注入电流。

然后，使用光功率计测量激光器的输出功率，并记录相关数据。

接下来，使用多道光谱仪测量激光器的光谱特性，并记录各个波长的输出光功率。

最后，调节激光器的注入电流，并测量波长调制特性。

完成实验后，对实验数据进行分析和讨论。

4.实验结果与分析通过实验测量，我们得到了半导体激光器的输出功率、光谱特性和波长调制特性等数据，并对其进行了分析。

实验结果显示，随着注入电流的增加，激光器的输出功率呈现出递增趋势，但当电流达到一定值后，增长速度逐渐减慢。

0.1 mw～200 w激光功率计检定规程近年来，激光技术的发展日新月异，尤其是在工业制造、医疗器械和科研实验等领域，激光器的应用越来越广泛。

而对于激光器的功率进行准确的测量，是保证激光设备正常运行和实验结果准确性的重要前提。

0.1 mw～200 w激光功率计的检定规程备受关注。

1. 什么是激光功率计检定规程？激光功率计检定规程是指对于0.1 mw～200 w范围内的激光功率计进行定期检定和校准的程序和标准。

这一规程主要包括了检定对象、检定内容、检定时间间隔、检定方法、检定结果等方面的要求和规定。

2. 激光功率计检定的重要性激光器的功率测量是激光技术中的基础工作，而激光功率计作为一种专门用于测量激光器输出光束功率的仪器，其准确性和稳定性对于保证激光器的正常运行和实验结果的准确性至关重要。

进行激光功率计的定期检定，可以确保激光器输出功率的准确测量，同时也提高了实验和应用的可靠性。

3. 0.1 mw～200 w激光功率计检定规程的内容及要求对于0.1 mw～200 w激光功率计的检定规程，通常包括以下内容和要求：3.1 检定对象规程会明确具体适用于哪些类型和型号的激光功率计，并对检定对象进行限定。

3.2 检定内容检定内容包括对激光功率计在不同功率下的输出值进行测量和比对，以确保其准确性和稳定性。

3.3 检定时间间隔规程通常会规定针对不同类型的激光功率计，其检定的时间间隔和频率，以保证激光功率计的长期准确性。

3.4 检定方法具体的检定方法包括使用标准激光器进行比对，采用特定的校准装置进行调整等，以保证检定的准确性和可追溯性。

3.5 检定结果规程会对检定结果的接受标准和报告要求进行规定，确保检定结果的准确记录和报告。

4. 个人观点与理解在我看来，0.1 mw～200 w激光功率计的检定规程不仅仅是一项技术标准，更是对激光技术应用安全和准确性的保障。

通过严格执行检定规程，可以为激光器的正常运行提供可靠保障，同时也为激光技术的发展奠定基础。

半导体激光器实验报告半导体激光器实验报告引言：半导体激光器是一种重要的光电子器件，具有广泛的应用领域，如通信、医疗、工业等。

本实验旨在通过搭建实验装置，研究半导体激光器的工作原理和性能特点，并探索其在光通信领域的应用。

实验一：激光器的工作原理激光器的工作原理是基于光放大和光反馈的原理。

在实验中，我们使用一台半导体激光器，通过电流注入激发半导体材料，产生光子。

这些光子在激光腔中来回反射，不断受到增益介质的放大，最终形成激光束。

实验装置中的关键组件包括半导体激光器、激光腔、准直器和光探测器。

半导体激光器通过电流注入，激发载流子跃迁，产生光子。

光子在激光腔中来回反射，经过准直器调整光束的方向，最后被光探测器接收。

实验二：激光器的性能特点在实验中，我们测试了激光器的输出功率、波长和光谱宽度等性能指标。

通过改变注入电流和温度等参数，我们研究了激光器的输出特性。

首先，我们测试了激光器的输出功率。

通过改变注入电流，我们观察到激光器输出功率随电流增加而增加的趋势。

然而，当电流达到一定值后，激光器的输出功率不再增加，甚至出现下降。

这是由于激光器的光子数饱和效应和损耗机制导致的。

其次，我们测量了激光器的波长。

通过调节激光腔的长度，我们观察到激光器的波长随腔长的变化而变化。

这是由于激光腔的谐振条件决定了激光器的输出波长。

最后，我们研究了激光器的光谱宽度。

通过光谱仪测量激光器的光谱分布，我们发现激光器的光谱宽度与注入电流和温度有关。

随着注入电流的增加和温度的降低，激光器的光谱宽度变窄，光纤通信系统中要求的窄光谱宽度可以通过适当的调节实现。

实验三：半导体激光器在光通信中的应用半导体激光器在光通信领域有着重要的应用。

我们通过实验研究了激光器在光纤通信中的应用。

首先，我们将激光器的输出光束通过光纤传输。

通过调节激光器的输出功率和波长，我们实现了光纤通信中的光信号传输。

通过光探测器接收光信号，并通过示波器观察到了传输过程中的光信号波形。

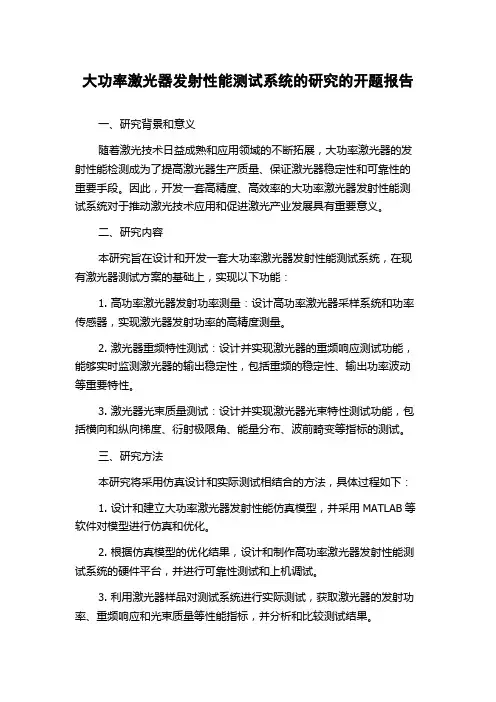

大功率激光器发射性能测试系统的研究的开题报告
一、研究背景和意义
随着激光技术日益成熟和应用领域的不断拓展，大功率激光器的发射性能检测成为了提高激光器生产质量、保证激光器稳定性和可靠性的重要手段。

因此，开发一套高精度、高效率的大功率激光器发射性能测试系统对于推动激光技术应用和促进激光产业发展具有重要意义。

二、研究内容
本研究旨在设计和开发一套大功率激光器发射性能测试系统，在现有激光器测试方案的基础上，实现以下功能：
1. 高功率激光器发射功率测量：设计高功率激光器采样系统和功率传感器，实现激光器发射功率的高精度测量。

2. 激光器重频特性测试：设计并实现激光器的重频响应测试功能，能够实时监测激光器的输出稳定性，包括重频的稳定性、输出功率波动等重要特性。

3. 激光器光束质量测试：设计并实现激光器光束特性测试功能，包括横向和纵向梯度、衍射极限角、能量分布、波前畸变等指标的测试。

三、研究方法
本研究将采用仿真设计和实际测试相结合的方法，具体过程如下：
1. 设计和建立大功率激光器发射性能仿真模型，并采用MATLAB等软件对模型进行仿真和优化。

2. 根据仿真模型的优化结果，设计和制作高功率激光器发射性能测试系统的硬件平台，并进行可靠性测试和上机调试。

3. 利用激光器样品对测试系统进行实际测试，获取激光器的发射功率、重频响应和光束质量等性能指标，并分析和比较测试结果。

四、预期成果
通过本研究，将得到一套高精度、高效率的大功率激光器发射性能测试系统，并验证其在激光器测试中的应用价值。

同时，本研究具有指导和推动激光技术发展的作用，对提高中国激光产业的技术水平和国际竞争力具有积极意义。

半导体激光器特性测量一、实验目的：1.通过本实验学习半导体激光器原理。

2.测量半导体激光器的几个主要特性。

3.掌握半导体激光器性能的测试方法。

二、实验仪器：半导体激光器装置、WGD-6型光学多道分析器、电脑等。

三、实验原理：WGD-6 型光学多道分析器，由光栅单色仪，CCD 接收单元，扫描系统，电子放大器，A/D 采集单元，计算机组成。

该设备集光学、精密机械、电子学、计算机技术于一体。

光学系统采用C－T 型，如图M1 反射镜、M2 准光镜、M3 物镜、M4 转镜、G 平面衍射光栅、S1 入射狭缝、S2 光电倍增管接收、S3 CCD 接收。

入射狭缝、出射狭缝均为直狭缝，宽度范围0－2mm 连续可调，光源发出的光束进入入射狭缝S1、S1 位于反射式准光镜M2 的焦面上，通过S1 射入的光束经M2 反射成平行光束投向平面光栅G 上，衍射后的平行光束经物镜 M3 成像在S2 上。

四、实验内容及数据分析1.半导体激光器输出特性的测量：a)将各仪器按照要求连接好；b)打开直流稳压电源，打开光多用仪；c) 将激光器的偏置电流输入插头接于稳压电源的电流输出端；d) 将激光器与光多用仪的输入端相连并使探头正好对激光器输出端，打开光多用仪； e) 缓慢增加激光器输入电流（0mA~36mA ），注意电流不要超过ＬＤ的最大限定电流（实验中不超过38mA ）。

从功率计观察输出大小随电流变化的情况； f) 记录数据； g) 绘图绘成曲线。

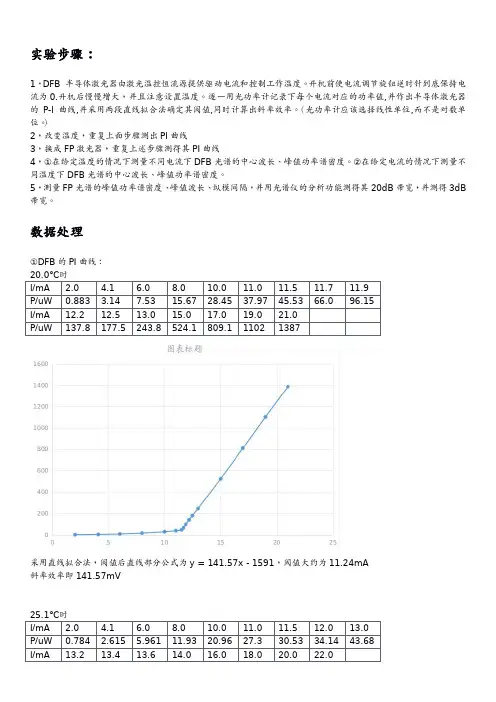

实验数据及结果分析： I （mA ） 1.02.03.04.05.06.07.0 8.09.010.011.0 12.0 P (uW) 0.40 0.80 1.25 1.75 2.25 2.85 3.54.255.05 5.956.98.0I （mA ） 13.0 14.0 15.0 16.0 17.0 18.0 19.0 20.0 21.0 22.0 23.0 24.0 P (uW) 9.310.7512.4514.5517.8522.941.0311.5753.51179.51594.51845.0根据以上实验数据绘制I —P 曲线:半导体激光器输出特性2004006008001000120014001600180020000510152025I(mA)P(uW)实验结果分析：通过半导体激光器的控制电源改变它的工作电流I ，测量对应的发光功率P ，以P 为纵轴，I 为横轴作图，描成曲线。

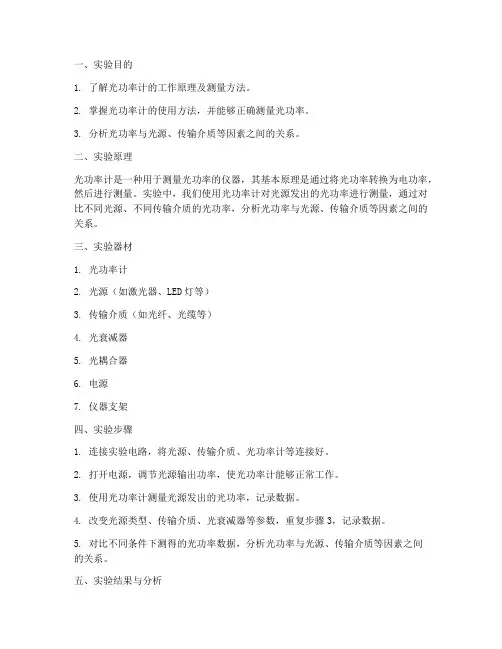

一、实验目的1. 了解光功率计的工作原理及测量方法。

2. 掌握光功率计的使用方法，并能够正确测量光功率。

3. 分析光功率与光源、传输介质等因素之间的关系。

二、实验原理光功率计是一种用于测量光功率的仪器，其基本原理是通过将光功率转换为电功率，然后进行测量。

实验中，我们使用光功率计对光源发出的光功率进行测量，通过对比不同光源、不同传输介质的光功率，分析光功率与光源、传输介质等因素之间的关系。

三、实验器材1. 光功率计2. 光源（如激光器、LED灯等）3. 传输介质（如光纤、光缆等）4. 光衰减器5. 光耦合器6. 电源7. 仪器支架四、实验步骤1. 连接实验电路，将光源、传输介质、光功率计等连接好。

2. 打开电源，调节光源输出功率，使光功率计能够正常工作。

3. 使用光功率计测量光源发出的光功率，记录数据。

4. 改变光源类型、传输介质、光衰减器等参数，重复步骤3，记录数据。

5. 对比不同条件下测得的光功率数据，分析光功率与光源、传输介质等因素之间的关系。

五、实验结果与分析1. 光源类型对光功率的影响实验结果表明，不同类型的光源（如激光器、LED灯）发出的光功率不同。

激光器发出的光功率较高，LED灯发出的光功率较低。

这是由于激光器具有较好的方向性和高亮度，而LED灯具有较好的稳定性和较低的成本。

2. 传输介质对光功率的影响实验结果表明，不同传输介质（如光纤、光缆）对光功率的影响较大。

光纤传输过程中，光功率会有一定程度的衰减，而光缆的衰减相对较小。

这是由于光纤具有较低的光损耗，而光缆的光损耗较高。

3. 光衰减器对光功率的影响实验结果表明，光衰减器对光功率有明显的衰减作用。

随着光衰减器衰减量的增加，光功率逐渐减小。

这是由于光衰减器能够降低光功率，以便于进行后续的光功率测量。

4. 光耦合器对光功率的影响实验结果表明，光耦合器对光功率的影响较小。

光耦合器主要用于将光信号从一种传输介质传输到另一种传输介质，对光功率的影响主要体现在光耦合效率上。

光功率计的原理和测量实验报告一、实验目的1.掌握光功率计的工作原理；2.学会使用光功率计测量光源的光功率。

二、仪器设备1.光功率计2.激光器3.光纤三、实验原理光功率计是一种用于测量光源输出光功率的仪器。

其原理基于光电效应，即光线通过光电探测器被吸收后，会使电子从受激态跃迁到导体的自由态，从而产生电流信号。

这个电流信号与光源的光功率成正比。

具体的工作原理如下：1.光线通过光纤进入光功率计的光敏探头；2.光敏探头中的光敏电流由光源的光强决定；3.光敏电流经过放大和转换，被计算机或显示器转化为可读取的光功率值。

四、实验步骤1.将激光器的输出端连接至光纤的一端，另一端连接至光功率计的光敏探头；2.打开激光器和光功率计；3.调整激光器的功率，使其保持稳定；4.读取光功率计的光功率值。

五、实验结果通过实验测量，得到不同激光器功率下的光功率值如下表所示：激光器功率(mW)，光功率(mW)---------------，---------------10，8.520，16.230，25.1六、实验分析根据实验结果可知，激光器的功率与光功率计测得的光功率之间存在一定的误差。

这可能是由于光纤的损耗或光敏探头的非线性等因素造成的，也有可能是仪器本身的误差。

为了减小误差，我们可以校准光功率计，并使用较高质量的光纤和光敏探头。

另外，在实验过程中需要注意激光的安全性。

由于激光器输出的光线是聚焦为高强度光束，对人眼和皮肤有一定的危害。

因此，必须戴上合适的安全眼镜，并避免直接接触激光。

七、实验总结。

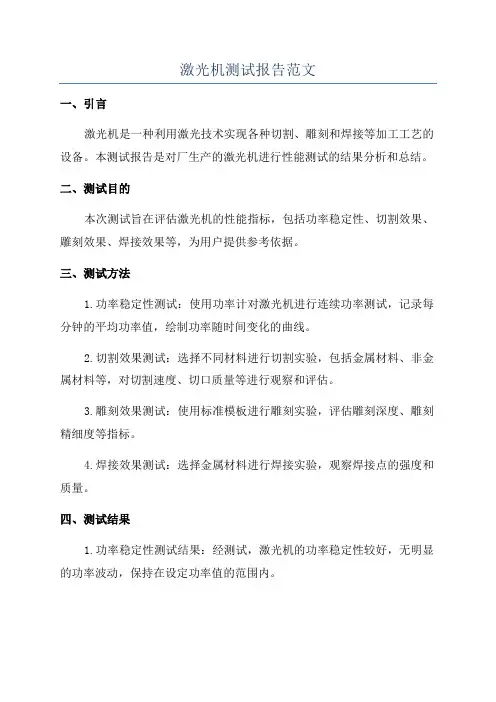

激光机测试报告范文一、引言激光机是一种利用激光技术实现各种切割、雕刻和焊接等加工工艺的设备。

本测试报告是对厂生产的激光机进行性能测试的结果分析和总结。

二、测试目的本次测试旨在评估激光机的性能指标，包括功率稳定性、切割效果、雕刻效果、焊接效果等，为用户提供参考依据。

三、测试方法1.功率稳定性测试：使用功率计对激光机进行连续功率测试，记录每分钟的平均功率值，绘制功率随时间变化的曲线。

2.切割效果测试：选择不同材料进行切割实验，包括金属材料、非金属材料等，对切割速度、切口质量等进行观察和评估。

3.雕刻效果测试：使用标准模板进行雕刻实验，评估雕刻深度、雕刻精细度等指标。

4.焊接效果测试：选择金属材料进行焊接实验，观察焊接点的强度和质量。

四、测试结果1.功率稳定性测试结果：经测试，激光机的功率稳定性较好，无明显的功率波动，保持在设定功率值的范围内。

2.切割效果测试结果：对于金属材料，激光机切割速度较快，切口质量较高，无明显的瑕疵和毛刺；对于非金属材料，激光机切割效果也较好，可以实现精细和复杂图案的切割。

3.雕刻效果测试结果：激光机在雕刻效果上表现出色，可以实现高精度和细腻的雕刻，雕刻深度可根据需要进行调整。

4.焊接效果测试结果：激光机的焊接效果令人满意，焊接点强度高且质量稳定。

五、测试结论本次测试表明该激光机具备优良的性能指标，功率稳定性好，切割效果、雕刻效果和焊接效果均令人满意。

激光机在各种应用领域中具备较高的适用性，并能满足不同需求的加工要求。

六、测试建议在日常使用中，建议合理调整激光机的参数和工作要求，避免过度使用和超负荷操作，以延长激光机的使用寿命。

同时，定期进行维护保养，确保设备的良好状态。

八、附录曲线图：功率随时间变化的曲线图。

切割示意图：展示不同材料的切割效果。

雕刻示意图：展示雕刻效果的标准模板。

焊接示意图：展示焊接效果的金属材料示意图。
