实验一 利用DEBUG调试程序调试程序段

实验一熟悉使用调试工具软件DEBUG实验一熟悉使用调试工具软件debug实验一熟悉调试工具软件调试编写汇编语言时，如果源程序中存在语法或格式上的错误，在汇编和链接过程中都可以被发现并得以纠正。

但是如果在源程序中存在逻辑错误时，就只能通过调试来纠正了。

常用的调试工作软件是debug。

debug提供了修改寄存器和内存单元内容的命令，可以方便地修改寄存器及内存单元的内容，为调试和修改程序带来的方便。

1.调试启动在windows环境下，点击开始栏里的运行窗，输入debug。

2、debug的主要命令这里只介绍几个常用的调试命令。

有关其他命令，请参阅相关文献。

1）r命令R命令用于查看和修改寄存器的值。

在提示符“-”下输入命令r，debug将会显示出当前所有寄存器和标志位的状态。

在r后输入相关寄存器名称，以修改相关寄存器值。

2） D命令d命令作用：显示内存区域的内容。

在提示“-”时执行命令d，以观察当前存储单元的内容。

用命令d显示内存区域的内容时，最左边是内存的起始地址，中间以十六进制的形式显示内存值，最右边是以ascii码的形式显示内存值。

每行最多显示16个字节的内容。

命令D可以接受或忽略参数。

当调试启动时，将DS的值设置为X。

当省略该参数时，命令d的显示内容从X:100开始，每次显示128字节。

将来在没有参数的情况下执行命令d时，debug将根据最后一个位置继续显示。

带参数时debug能够显示指定地址范围的内容。

带参数的方式有三种：方式一：d[起始位置]。

debug从起始位置开始显示128个字节的内容。

在提示符“-”下执行命令d1af5:100。

观看命令执行结果。

模式二:D[开始位置][结束位置]。

调试从开始位置开始，并一直显示到结束位置。

在提示“-”时执行DDS:1001ff命令。

观察命令执行结果。

方法3:D[起始位置][l长度]，长度由l参数标记。

Debug显示从起始位置开始的指定长度的内容。

在提示“-”时执行DDS:100l10命令。

汇编实验报告（-）调试程序DEBUG的使用《汇编语言程序设计》实验报告实验一调试程序DEBUG 的使用一、实验目的通过实验掌握下列知识:1、DEBUG命令:A，T，D，F，G；2、数据在内存中的存放方式和内存操作数的几种寻址方式；3、汇编指令:INC，DEC，LOOP，INT 3的应用；4、汇编语言伪指令:BYTE PTR和WORD PTR的应用。

二、内容及步骤1.DEBUG 命令使用表 1.1 DEBUG命令****命令的使用中注意：****①字母不分大小写；②②只使用16 进制数，没有后缀字母；③分隔符（空格或逗号）只在两个数值之间是必须的，命令和参数间可无分隔符；④每个命令只有按了回车键后才有效，可以用Ctrl+Break中止命令的执行；⑤命令如果不符合Debug 的规则，则将以“error”提示，并用“^”指示错误位置。

许多命令的参数是主存逻辑地址，形式是“段基地址: 偏移地址”。

其中，段基地址可以是段寄存器或数值；偏移地址是数值。

如果不输入段地址，则采用默认值，可以是缺省段寄存器值。

如果没有提供偏移地址，则通常就是当前偏移地址。

1、开机后,切换到命令提示符窗口下，出现提示符后键入命令DEBUG, 进入调试环境，显示提示符 '- '。

2、用命令 F 200 220 'AB' 将'AB'的两个ASCII码循环填入内存。

注：第一个参数200是当前段的起始偏移地址，第二个参数220是终了偏移地址，第三个参数‘AB’是被填入的数值，若不给出第二个参数则填入128（8行）个字节。

3、用命令 D200 观察内存中的十六进制码及屏幕右边的ASCII字符。

图1-1 Fill、Dump命令调用对主存操作的命令还支持地址范围这种参数，它的形式是：“开始地址结束地址”（结束地址不能具有段地址），或者是：“开始地址L 字节长度”。

D（Dump）命令显示主存单元的内容，它的格式如下（分号后的部分用于解释命令功能，不是命令本身）：D [地址] ；显示当前或指定开始地址的主存内容D [范围] ；显示指定范围的主存内容图1-2 D命令调用左边部分是主存逻辑地址，中间是连续16 个字节的主存内容（16进制数，以字节为单位），右边部分是这16个字节内容的ASCII字符显示，不可显示字符用点“.”表示。

湖北科技学院计算机科学与技术学院《微机接口技术》实验报告学号： 124221031 姓名：李亮亮实验题目： Debug程序的使用实验报告指导老师：范建军实验日期： 2014.11.21一、实验目的1.学习使用DEBUG调试命令。

2.学习用DEBUG调试简单程序。

3.通过程序验证码制及其对标志位的影响。

4.通过调试熟悉和掌握个寄存器的作用与特点。

二、实验内容用DEBUG调试简单程序。

三、实验仪器微机一台四、实验步骤1．由DOS进入DEBUG调试环境。

(1)C：>DEBUG 将调试程序装入内存注意：当机器控制权由DOS成功地转移给调试程序后，将显示“－”号，它是DEBUG 的状态提示符，表示可以接受调试子命令了。

(2)－R显示CPU中各寄存器当前初始内容，请记录下列各项：AX＝0000BX＝0000CX＝0000DX＝0000BP=0000SI=0000DI=0000 DS=073F ES=073F SS=073F SP=00FD CS=073F IP=0100如图所示：FLAG寄存器中的8个标志位状态值是：OF DF IF SF ZF AF PF CF0 0 1 0 0 0 0 0说明：1)此时，调试工作区的四个段值相同，指向同一起点，表明公用一个64KB空间；2)SS：SP指向堆栈顶单元，SP为FFFE或FFEE，正好是本段的最高可用地址，表明堆栈自动使用最高地址，栈区由底向上生长；3)CS：IP为约定的调试工作区地点（IP＝0100），可由此装入待调试程序代码，或汇编键入的程序小段，工作区由低址往下使用；4)DEBUG用符号给出标志寄存器中8个标志位的当前状态，其含义如下表所示。

标志位含义‘1’的对应符号‘0’的对应符号OF溢出OV有NV无DF方向DN递减UP递增IF中断EI允许DI禁止SF符号NG负PL正ZF全零ZR零NZ非零AF辅助进位AC有NA无PF奇偶性PE偶PO奇CF进位CY有NC无（3）结束程序，返回DOS。

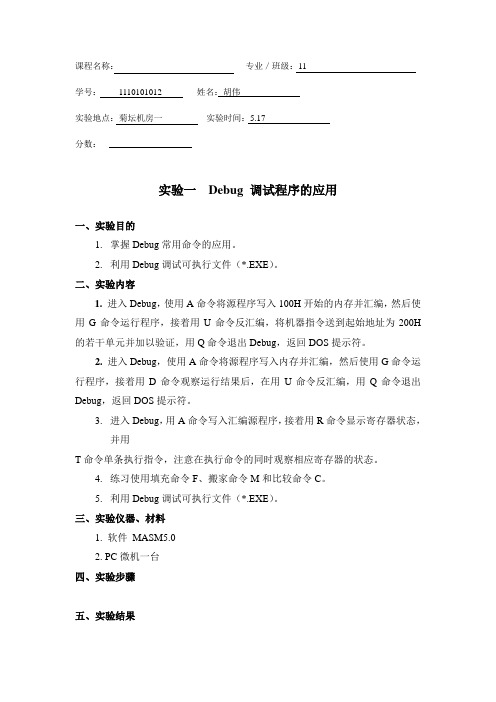

课程名称：专业／班级：11学号：1110101012 姓名：胡伟实验地点：菊坛机房一实验时间：5.17分数：实验一Debug 调试程序的应用一、实验目的1.掌握Debug常用命令的应用。

2.利用Debug调试可执行文件（*.EXE）。

二、实验内容1. 进入Debug，使用A命令将源程序写入100H开始的内存并汇编，然后使用G命令运行程序，接着用U命令反汇编，将机器指令送到起始地址为200H 的若干单元并加以验证，用Q命令退出Debug，返回DOS提示符。

2. 进入Debug，使用A命令将源程序写入内存并汇编，然后使用G命令运行程序，接着用D命令观察运行结果后，在用U命令反汇编，用Q命令退出Debug，返回DOS提示符。

3.进入Debug，用A命令写入汇编源程序，接着用R命令显示寄存器状态，并用T命令单条执行指令，注意在执行命令的同时观察相应寄存器的状态。

4.练习使用填充命令F、搬家命令M和比较命令C。

5.利用Debug调试可执行文件（*.EXE）。

三、实验仪器、材料1. 软件MASM5.02. PC微机一台四、实验步骤五、实验结果参考程序：1.MOV DL, 33MOV AH, 2INT 21INT 202. MOV AL, [0120]ADD AL, [0122]DAAMOV BY[0124]，ALMOV AL, [0121]ADC AL, [0123]DAAMOV BY[0125]，ALINT 203. MOV AH, 3MOV AL, 2ADD AL, AHINT 205. P190例5.5。

实验一 DEBUG的使用及程序调试方法一．实验目的1、掌握常用DEBUG命令以及调试简单程序。

2、掌握常用汇编指令的功能及其书写格式。

3、掌握在DUBUG下进行简单程序设计并调试。

二．实验环境微型计算机一台DOS或WINDOWS操作系统，MASM开发套件。

三．实验原理DEBUG是专门为汇编语言设计的调试工具软件，它通过单步、设置断点等方式，为使用者提供了非常有效的调试手段。

在DEBUG 下所有输入的数据都是十六进制，所以不需要后面加H。

并且不区分大、小写字母。

1、直接启动DEBUG程序如在C盘的根目录下，启动的方法是：C:\>DEBUG_这时屏幕上会出现“_”提示符，等待键入DEBUG命令。

2、启动DEBUG程序的同时装入被调试文件命令格式如下：C:\>DEBUG [d:][PATH]filename[.EXT][d:][PATH]是被调试文件所在盘及其路径，filename是被调试文件的文件名，[.EXT]是被调试文件的扩展名。

3、DEBUG的主要命令（1）检查和修改寄存器内容的命令R，它有三种方式：1）显示CPU内部所有寄存器内容和标志位状态，格式为：-RR命令显示中标志位状态的含义如下表所示：标志名置位复位溢出Overflow（是/否）OV NV 方向Direction（减量/增量）DN UP 中断Interrupt（允许/屏蔽）EI DI 符号Sign（负/正）NG PL 零Zero（是/否）ZR NZ 辅助进位Auxiliary Carry（是/否）AC NA 奇偶Parity（偶/奇）PE PO 进位Carry（是/否）CY NC2）显示和修改某个指定寄存器内容，格式为：-R 寄存器名例如输入：-R AX系统将响应如下：AX F1F4：表示AX当前内容为F1F4，此时若不对其作修改，可按ENTER键，否则，输入修改后内容，如：-R BXBX 0369：059F则BX内容由0369改为059F3）显示和修改标志位状态，命令格式为：-RF系统将给出响应，如OV DN EI NG ZR AC PE CY-这时若不作修改可按ENTER键，否则在“-”号之后键入修改值，键入顺序任意。

实验一利用DEBUG调试汇编语言程序段学生姓名：何茂杰学号：2010305104 专业班级：10级计算机本科一班指导老师：文远熔实验日期：实验成绩：一、实验目的1．熟悉DEBUG有关命令的使用方法；2．利用DEBUG掌握有关指令的功能；3．利用DEBUG运行简单的程序段。

二、实验内容1.学会使用debug的A, U, T, D, E等命令。

2.编写一个程序计算Y=(X*U+V)/1000，X、Y、U、V（均为16位有符号二进制数）的存放地址自己确定。

分别使用两种以上的寻址方式对X、Y、U、V寻址。

三、实验环境PC微机DOS操作系统或Windows 操作系统四、实验要求1．仔细阅读有关DEBUG命令的内容，对有关命令，要求事先准备好使用的例子；2．学会使用debug的A, U, T, D, E等命令。

五、主要实验步骤(一)学会使用DEBUG中的简单命令：1.打开DOS，开始——运行——cmd。

2.进入DEBUG，在DOS下输入DEBUG，直接进入。

3.在DEBUG中输入D，查看D命令结果，输入D 1000，查看指定地址的数据。

4.在DEBUG中输入E100，修改地址100的数据，再输入D100，查看修改后的结果。

5.在DEBUG中输入R，查看当前寄存器的内容。

6.在DEBUG中输入A，输入以下代码：mov ax,1234mov [1000],ax输入T显示第一条命令运行结果，再次输入T，显示第二条命令运行结果，输入d1000，验证命令运行结果。

7.在DEBUG中输入A，输入以下代码：mov ax,1234mov [1000],ax输入G [=起始地址] [结束地址]↓，再输入D1000，验证命令运行结果。

8.在DEBUG中输入U [起始地址] [结束地址]，从[起始地址]开始进行反汇编。

9.在DEBUG中输入Q，推出DEBUG程序。

(二)用DEBUG验证乘法、除法、加法、减法等功能：1.验证加法和带进位加，使用A命令，在DEBUG中键入以下代码：mov ax,f111mov bx,f222mov cx,2mov dx,3add ax,bxadc cx,dx使用G命令查看结果2.验证减法和带借位减法，使用A命令，在DEBUG中键入以下代码：mov ax,2mov bx,3mov cx,5mov dx,2sub ax,bxsbb cx,dx使用G命令查看结果3.验证乘法和除法，使用A命令，在DEBUG中键入以下代码：乘法：mov al,b4mov bl,11mul bl使用G命令查看结果除法：mov ax,400mov bl,b4div bl使用G命令查看结果六、实验数据及处理结果反汇编：执行情况：七、思考题启动DEBUG后，要装入某一个.EXE文件，应通过什么方法实现？答：进入DOS，输入DEBUG xxx.exe，其中xxx为文件名。

实验名称实验一利用 DEBUG 调试汇编语言程序段一、实验目的1．熟悉 DEBUG 有关命令的使用方法；2．利用 DEBUG 掌握有关指令的功能；3．利用 DEBUG 运行简单的程序段。

二、实验要求1．仔细阅读有关 DEBUG 命令的内容，对有关命令，要求事先准备好使用的例子；三、实验环境DOS 操作系统四、实验内容1．进入和退出 DEBUG 程序；1)开始—运行点确定进入DOS命令窗口图1进入DOS命令窗口2)在命令窗口中输入 dubug 进入 debug 程序图2进入 debug 程序3)进入 debug 窗口后,输入 q 命令退出 debug图3退出 debug2．学会 DEBUG 中的1）D 命令（显示内存数据 D 段地址:偏移地址）例 1：-D100 ;显示 DS 段, 0100 开始的 128 个字节内容－D ;默认段寄存器为 DS，当前偏移地址(刚进入 debug 程序偏移地址为 0100H)图4默认显示 DS 段内容－D DS:100 ;显示 DS 段, 0100H 开始的 128 个字节内容图5显示 DS 段内容－D CS:200 ;显示 CS 段, 0200H 开始的 128 个字节内容图6显示 CS 段内容－D 200:100 ;显示 DS 段, 0200:0100H 开始的 128 个字节内容图7显示 DS段0200:0100H内容－D 200 ；显示 DS 段, 0200H开始的128个字节内容图8显示 DS段0200H开始的内容－D 100 L 10 ;显示 DS 段, 100H 开始的 100H 个字节内容图9显示 DS段100H开始的100H字节内容2）E 命令（修改指定内存）例 1：-E100 41 42 43 44 48 47 46 45-D 100，L08结果：073F：0100 41 42 43 44 48 47 46 45-e 100 修改内存内容-d 100,L08 查看刚才修改的内存内容图10 修改和查看DS段100H开始的80H字节内容例 2： -E 100073F：0100 41. 42 ： 42 是操作员键入此命令是将原 100 号内存内容 41 修改为 42，用 D 命令可察看。

实验一熟悉使用调试工具软件DEBUG引言调试是软件开发过程中不可或缺的一部分。

通过调试工具软件DEBUG，我们可以查找和修复程序中的错误、检查变量的值、跟踪代码的执行路径等等。

本实验旨在帮助学生熟悉DEBUG的基本功能和使用方法。

一、实验目标1.熟悉DEBUG软件的界面和基本功能；2.学会使用DEBUG软件进行程序的调试和跟踪；3.掌握DEBUG软件中的断点设置和单步执行等功能。

二、实验环境1. 操作系统：Windows 10；2.调试工具软件：DEBUG。

三、实验步骤[DEBUG软件界面截图]（1）Registers窗口显示寄存器的内容，包括通用寄存器、段寄存器等；（2）Disassembly窗口显示汇编指令的内容；（3）Dump窗口显示内存中的内容；（1）r：显示寄存器的内容；（2）u：显示当前汇编指令的地址和指令；（3）d：显示内存中的内容。

通过执行这些指令，我们可以查看和了解程序的运行状态和内存存储的内容。

（1）g：运行程序；（2）t：执行一条指令，并显示执行结果；（3）p：执行一行汇编代码，并显示执行结果。

通过执行这些指令，我们可以跟踪程序的执行路径和变量的值。

6. 在Disassembly窗口中，双击一条汇编指令可以设置断点。

设置断点后，程序执行到断点处会自动停止。

在调试过程中，我们可以查看断点前后的变量值，检查程序是否按照预期执行。

（1）bp：查看断点列表；（2）bl：清除断点列表中的断点；（3）bd：删除一个断点。

通过执行这些指令，我们可以管理和控制断点，实现更精细的调试过程。

8. 在DEBUG软件界面中，点击工具栏上的“跟踪”按钮，可以选中“Trace over”、“Trace into”和“Animate”等选项。

这些选项分别表示在执行过程中是否显示详细过程、是否跳过函数调用、是否动画演示执行过程等。

通过选择不同的选项，我们可以根据需要自定义调试过程。

四、实验总结通过本次实验，我们了解了DEBUG软件的基本功能和使用方法。
