电子测量基础知识归纳1. 什么是电子测量电子测量是一种通过使用电子设备和技术来测量、检测和监控电信号、电流、电压和电气特性的过程。
它在许多领域中被广泛应用，例如电子工程、通信工程、自动化等。
2. 常见的电子测量仪器2.1 数字万用表数字万用表是最常见的电子测量仪器之一。
它可以测量电压、电流、电阻、频率等电气特性。
数字万用表使用数字显示屏，精度高，操作简单。
2.2 示波器示波器是用于显示电信号波形的仪器。
它可以实时显示电压随时间的变化。
示波器可用于观察信号的频率、幅度、相位等特性，以及检测电路中的故障。
2.3 频谱分析仪频谱分析仪可以将信号分解为不同频率的成分，并显示其幅度。
它被广泛用于无线通信、音频处理、信号调制等领域。
2.4 信号发生器信号发生器是用于产生各种电信号的仪器。
它可以生成不同频率、幅度和波形的信号，常用于电子实验、测试和调试。
3. 电子测量的重要性电子测量在现代科技发展中起着重要的作用。
它可以帮助工程师和科学家了解电子设备和电路的性能，并进行相关的研究和开发。
通过电子测量，我们可以确保电子产品的质量和可靠性，并及时发现并解决问题。
4. 电子测量的常见应用4.1 电路设计与测试在电路设计过程中，电子测量是不可或缺的。
它可以帮助工程师验证设计的正确性，并进行性能测试和优化。
电子测量还可以用于检测电路中的故障，方便故障排除和维修。
4.2 通信工程电子测量在通信工程中起着至关重要的作用。
它可以帮助工程师测试和监测信号的质量、传输效率和可靠性。
电子测量还可以用于调试和优化通信设备和系统。
4.3 自动化在自动化系统中，电子测量被广泛应用于监测和控制过程变量。
它可以帮助工程师实时获取传感器和执行器的数据，并进行有效的控制和调节，以实现自动化系统的稳定和优化。
5. 结论电子测量是现代科技不可或缺的一部分，它帮助我们了解和掌握电子设备和电路的性能。
通过使用常见的电子测量仪器，我们可以进行电路设计和测试，优化通信工程，实现自动化控制。
一、填空题1、电子测量是以为依据,借助于,对电量和非电量进行测量的原理和方法。
2、使用指针式万用表进行电阻测量时,应选择好仪表的,尽可能使仪表的指针偏转到刻度线的附近。
3、信号发生器按信号波形分,有正弦信号发生器、、脉冲信号发生器、四类。
4、用万用表测量电压时,应将黑表笔插入“”插座内,红表笔插入“”插座内,将两只表笔与被测电压的两端。
5、用万用表测量电流时,应将万用表的两表笔在被测电路两端。
6、示波器的探极校准信号是 V、 Hz。
7、测量误差可分为、和。
8、万用表使用完毕后,转换开关应置于交流或上。
9、交流毫伏表的功能是用来测量以及电平测试等。
10、函数信号发生器能产生三角波、、、方波。
二、选择题1、使用指针式仪表进行电压电流测量时,就尽可能使仪表的指针处于满度值的()。
A、中间区域B、满度值C、满度值的2/3以上区域D、满度值的1/3以下区域2、要测量40V左右的直流电压,用()的电压表较合适。
A、量程为100V、5.0 级B、量程为50V、0.5级C、量程为150V、0.5 级D、量程为30V、0.5 级3、在利用万用表电阻挡测量电阻时,发现指针不动,则说明( )。
A、电阻值较小,倍率挡选大了B、电阻值较大,倍率挡选大了C、测量机构坏了D、电阻值很大,倍率挡选小了4、在测量过程中,按规定对仪器进行校准和计量可以减少( )。
A、仪器误差B、理论误差C、方法误差D、人为误差5、系统误差决定了测量的( ),随机误差决定了测量的( )。
A、精密度B、正确度C、准确度D、稳定度6、使用指针式仪表进行电阻测量时,尽可能使仪表的指针处于满度值的()。
A、中间区域B、满度值C、满度值的2/3以上区域D、满度值的1/3以下区域7、当被测电压1000V<U<2500V时,万用表的红表笔插入()A、标有“2500V”的B、标有“10A”的C、万用表的负极D、万用表的正极8、( )与绝对误差大小相等,但符号相反。
测量教学大纲引言电子测量是电子工程专业中一项重要的基础课程，它涉及了电子测量的基本原理、常用测量仪器的使用方法以及电子仪器的校准和误差分析等内容。
本文档旨在为电子测量教学提供一个全面的教学大纲，以帮助教师和学生更好地组织和掌握电子测量的知识。
一、课程目标本课程的主要目标是使学生掌握电子测量的基本原理和方法，了解各类常用测量仪器的特点和使用技巧，并具备进行电子仪器校准和误差分析的能力。
二、教学内容1. 电子测量的基础知识a. 电子测量的概述和基本概念b. 电子测量的基本原理和方法c. 电压、电流、电阻的测量方法d. 电子测量的精度和准确性2. 常用的电子测量仪器a. 电压测量仪器（电压表、示波器）b. 电流测量仪器（电流表、示波器）c. 电阻测量仪器（电阻表、LCR表）d. 频率测量仪器（频率计、示波器）3. 电子仪器的校准和误差分析a. 仪器校准的基本原理b. 校准方法和步骤c. 仪器的误差来源和分析方法d. 误差限和不确定度的计算4. 实验设计与实施a. 电子测量实验的设计原则b. 实验仪器的选择和配置c. 实验数据的处理和分析d. 实验结果的评估和总结三、教学方法本课程采用理论教学与实验教学相结合的教学方法。
理论教学主要通过课堂讲授和学生讨论的形式进行，注重培养学生的理论分析能力和问题解决能力。
实验教学主要通过实验操作和报告撰写的方式进行，注重培养学生的实际操作能力和数据处理能力。
四、教学评价课程的考核方式主要包括课堂测验、实验报告和期末考试。
其中，课堂测验用于检验学生对课堂教学内容的理解和掌握情况；实验报告用于评估学生的实验操作和数据处理能力；期末考试用于综合考核学生对整个课程的掌握情况。
五、参考教材1. 《电子测量技术与仪器》，孙志刚等著，北京大学出版社2. 《电子测量与仪器》，司钟著，电子工业出版社3. 《电子测量技术》，王舰海著，清华大学出版社六、教学团队本课程由电子工程专业的教师团队负责教学。
电子测量与仪器概述电子测量是指通过电子元件和仪器来对电子电路进行测量和分析的过程。
在现代电子技术中，电子测量是非常重要的环节，它不仅用于电子设备的开发和测试，还用于故障排除和维修。
仪器的分类电子测量仪器根据测量对象和测量原理的不同，可以分为以下几类： - 示波器：用于显示和观察电压和电流的变化情况，能够直观地观察电子信号的形态和波形。
- 信号发生器：用于产生不同类型和频率的信号，以供电路测试和仿真。
- 频谱分析仪：用于分析和测量信号的频率和幅度，能够找到信号中的谐波和杂散分量。
- 逻辑分析仪：用于对数字电路进行分析和测试，能够捕捉和显示多个信号的状态。
- 电压表和电流表：用于测量电压和电流的大小。
- 电阻表：用于测量电路中的电阻值。
- 多米表：用于测量电路中的电容和电感值。
常见的电子测量技术1. 电压测量电压测量是电子测量中最常见的一种。
常用的电压测量方法有： - 万用表：能够测量直流和交流电压，具有较高的精度和灵敏度。
- 示波器：可以通过显示电压的波形和形态来观察和分析电压信号。
2. 频率测量频率测量是对信号频率进行测量和分析的过程。
常用的频率测量方法有： - 频率计：可以精确地测量信号的频率和周期。
- 频谱分析仪：能够将信号分解成频谱，并测量信号的频率和幅度。
3. 电阻测量电阻测量是对电路中电阻值的测量和评估。
常用的电阻测量方法有： - 电阻表：可以直接测量电路中的电阻值。
- 万用表：除了能够测量电压和电流外，还可以测量电阻值。
4. 电流测量电流测量是对电路中电流大小的测量和分析。
常用的电流测量方法有： - 万用表：可以直接测量电路中的直流和交流电流。
- 负载电流测试仪：用于测量高电流和大功率电路中的电流值。
电子测量的注意事项在进行电子测量过程中，需要注意以下几个方面： 1. 选用合适的测量仪器：根据测量对象和要求，选择合适的测量仪器，以确保测量结果准确可靠。
2. 保持仪器的正常工作状态：定期检查和维护测量仪器，确保其正常工作和准确度。
电⼦测量与仪器重点与例题电⼦测量与仪器第⼀章绪论⼀、本章考点1、电⼦测量的定义、特点、性质电⼦测量泛指以电⼦技术为基本⼿段的⼀种测量技术电⼦测量的内容包括：电能量测量、电信号测量、电路元器件参数测量、电⼦设备性能测量、⾮电量测量电⼦测量的特点：测量频率范围宽、测量量程宽、测量⽅便灵活、测量速度快、可实现遥测、易于实现测量智能化和⾃动化2、计量的基本概念和特点计量是利⽤技术和法制⼿段实现单位统⼀和量值准确可靠的测量计量有三个主要特性：统⼀性、准确性和法制性⼆、相关习题1、计量是利⽤技术和法制⼿段实现统⼀和准确的测量。
2.电⼦测量的内容包括电能量测量、电信号测量、电⼦元件参数测量、电⼦电路性能测量和特性曲线测量五个⽅⾯。
电能量的测量、电⼦元器件参数的测量、电信号的特性和质量的测量、电路性能的测量、特性曲线的测量3.电⼦测量按测量的⽅法分类为直接测量、间接测量和___组合测量_三种。
直接测量、间接测量、组合测量；4.计量基准⼀般分为___国家_____基准、副基准和___⼯作____基准。
国家⼯作5 ．下列各项中不属于测量基本要素的是 __测量误差__ 。
A 、被测对象B 、测量仪器系统C 、测量误差D 、测量⼈员6、下列测量中属于电⼦测量的是（⽤数字温度计测量温度）A、⽤天平测量物体的质量B、⽤⽔银温度计测量温度C、⽤数字温度计测量温度D、⽤游标卡尺测量圆柱体的直径7、下列测量中属于间接测量的是（⽤电压表测量已知电阻上消耗的功率）A、⽤万⽤欧姆挡测量电阻B、⽤电压表测量已知电阻上消耗的功率C、⽤逻辑笔测量信号的逻辑状态D、⽤电⼦计数器测量信号周期8．狭义的测量是指为了确定被测对象的个数⽽进⾏的实验过程（）错9．从⼴义上说，电⼦测量是泛指以电⼦科学技术为⼿段⽽进⾏的测量，即以电⼦科学技术理论为依据，以电⼦测量仪器和设备为⼯具，对电量和⾮电量进⾏的测量。
（）对第⼆章误差与不确定度（重点）第三章1.误差①相对误差定义、计算等。
电子测量基础知识一、电子测量测量是为确定被测对象的量值而进行的实验过程。
电子测量是测量学的一个重要分支。
从广义上，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上来说，电子测量是指在电子学中测量有关电的量值。
它包括的内容主要是：1．电能量的测量2．元件和电路参数的测量3．电信号的特性的测量4．电子电路性能的测量5．特性曲线显示与其他测量相比，电子测量具有以下几个明显特点：（1）测量频率范围极宽；（2）电子测量仪器的量程很广；（3）电子测量准确度高；（4）测量速度快；（5）易于实现遥测和长期不间断的测量；（6）易于实现测量过程的自动化和测量仪器的微机化。
二、电子测量仪器用于检测或测量一个量或为测量目的供给一个量的器具称为测量仪器。
利用电子技术测量电或非电量的测量仪器称为电子测量仪器。
电子测量仪器种类繁多，一般可分为专用仪器和通用仪器两大类。
前者是指为某一个或几个专门目的而设计的电子测量仪器，如电视彩色信号发生器。
后者是指为测量某一个或几个电参数而设计的电子测量仪器，它们能用于多种电子测量，如电子示波器。
通用电子测量仪器按其功能可分为以下几类：1．信号发生器2．信号分析仪器3．频率、时间和相位测量仪器4．网络特性测量仪器5．电子元器件测试仪器6．电波特性测试仪器7．辅助仪器通用仪器按显示方式分，又可分为模拟式和数字式两大类。
前者主要是用指针方式直接将测量结果在标度尺上指示出来，如各种模拟式万用表和电子电压表等。
后者是将被测的连续变化的模拟量转换成数字量之后，以数字方式显示测量结果，以达到直观、准确、快速的效果，如各种数字电压表、数字频率计等。
电子测量仪器的种类是繁多的，用途也各不相同，在测量中应合理选择使用。
三、电子测量的方法为实现测量目的，正确选择测量方法是极其重要的，它直接关系到测量工作能否正常进行和测量结果的有效性。
测量方法的分类方法大致有以下几种。
(1) 按测量性质分类，有以下四种：时域测量：测量与时间有函数关系的量。

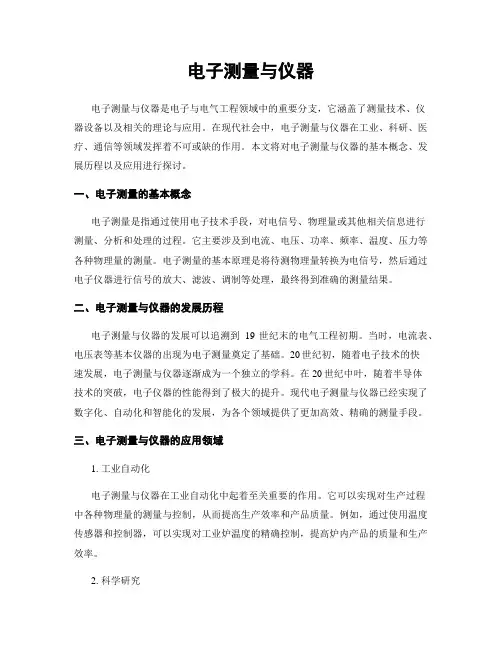

电子测量与仪器电子测量与仪器是电子与电气工程领域中的重要分支，它涵盖了测量技术、仪器设备以及相关的理论与应用。
在现代社会中，电子测量与仪器在工业、科研、医疗、通信等领域发挥着不可或缺的作用。
本文将对电子测量与仪器的基本概念、发展历程以及应用进行探讨。
一、电子测量的基本概念电子测量是指通过使用电子技术手段，对电信号、物理量或其他相关信息进行测量、分析和处理的过程。
它主要涉及到电流、电压、功率、频率、温度、压力等各种物理量的测量。
电子测量的基本原理是将待测物理量转换为电信号，然后通过电子仪器进行信号的放大、滤波、调制等处理，最终得到准确的测量结果。
二、电子测量与仪器的发展历程电子测量与仪器的发展可以追溯到19世纪末的电气工程初期。
当时，电流表、电压表等基本仪器的出现为电子测量奠定了基础。
20世纪初，随着电子技术的快速发展，电子测量与仪器逐渐成为一个独立的学科。
在20世纪中叶，随着半导体技术的突破，电子仪器的性能得到了极大的提升。
现代电子测量与仪器已经实现了数字化、自动化和智能化的发展，为各个领域提供了更加高效、精确的测量手段。
三、电子测量与仪器的应用领域1. 工业自动化电子测量与仪器在工业自动化中起着至关重要的作用。
它可以实现对生产过程中各种物理量的测量与控制，从而提高生产效率和产品质量。
例如，通过使用温度传感器和控制器，可以实现对工业炉温度的精确控制，提高炉内产品的质量和生产效率。
2. 科学研究科学研究中需要进行各种物理量的测量与实验。
电子测量与仪器为科学家们提供了准确、可靠的实验手段。
例如，在物理实验中，可以使用示波器、频谱仪等仪器对电信号进行测量和分析，从而研究电子的行为规律。
3. 医疗诊断与治疗在医疗领域，电子测量与仪器被广泛应用于诊断和治疗过程中。
例如，心电图仪可以通过测量心脏电信号来判断心脏的健康状况；医用超声仪器可以通过测量超声波的回波来获得人体内部器官的影像，用于诊断和治疗。
4. 通信与信息技术电子测量与仪器在通信与信息技术领域扮演着重要的角色。
电子测量仪器的原理与测量方法随着科学技术的发展，电子测量仪器的应用日益广泛。
电子测量仪器是指通过电子技术手段，在测量过程中使用电流、电压、电阻、频率等电学量或者磁学量等，来进行各种物理量的测量。
电子测量仪器可以对信号进行采集、转化、处理及显示、存储等多个步骤，为工程领域提供了很多便利。
1. 电子测量仪器的基本原理电子测量仪器的基本原理是利用某个物理量的变化来周期性的改变一定的输入电量，使输出电信号成为同频率的交流信号，再进行测量对于其输入输出关系的测量。
比如，当利用一个电桥来测量电阻时，我们可以在电路中加入一些可调的电源，然后细调使得电桥平衡，此时电桥的电势差为零，输出电路中的电压也相对稳定。
然后通过电压和电流的值的变化，来计算被测量物质的阻值。
2. 常见的电子测量仪器（1）示波器示波器是测量电压和电流交流信号的仪器，它可以将电压、电流波形显示在屏幕上。
示波器可分为模拟示波器和数字示波器。
模拟示波器是采用示波管或阴极射线管的量子式电压和电流测量仪器，经过扫描电路，它可以将被测量波形在屏幕上显示出来；数字示波器是采用数字技术实现测量和显示的仪器，它具有高速、大容量、全数字处理等特点。
（2）多用表多用表也称为万用表，是一种便携式通用的电子测试设备。
多用表可以测量直流电、交流电、电阻、电容、频率、温度等多项指标。
经过一段时间的发展，多用表的功能越来越强大，可以满足各类用户的不同需求。
（3）信号发生器信号发生器是一种仪器，可以产生一定的电信号，并在特定波形、频率条件下发射。
信号发生器可分为模拟信号发生器和数字信号发生器。
模拟信号发生器可以产生连续波或调制信号，数字信号发生器一般用于产生数字脉冲和数字码型信号。
3. 电子测量仪器的测量方法（1）使用电桥进行测量电桥是一种非常常用的电学测量器件，主要用于测量电阻、电容、电感等物理量。
当待测样品两端的电位差为零时，我们可以认为测得的值即为待测量的值。
例如测量电阻，可以通过四根线连接被测电阻、电源，以及电桥多个电阻桥臂，当电桥平衡时，被测电阻的阻值就可以通过公式计算得出。
