一、项目背景随着我国城市轨道交通的快速发展，隧道变电所作为电力供应的重要环节，其建设质量和安全性要求越来越高。
为确保隧道变电所施工顺利进行，特制定本专项施工方案。
二、施工目标1. 确保隧道变电所施工质量，满足相关规范和标准要求；2. 保障施工人员安全，降低安全事故发生率；3. 确保施工进度，按时完成隧道变电所建设任务。
三、施工内容1. 隧道变电所主体结构施工；2. 电气设备安装与调试；3. 配电系统、保护系统、监控系统等配套设施安装；4. 施工现场安全文明施工。
四、施工方法及措施1. 主体结构施工（1）严格按照设计图纸和规范要求进行施工，确保隧道变电所结构安全；（2）加强施工过程中的质量检查，确保混凝土强度、钢筋位置等符合要求；（3）做好施工缝处理，防止裂缝产生；（4）加强防水施工，确保隧道变电所内部无渗漏。
2. 电气设备安装与调试（1）设备到货后，严格检查设备外观、规格、型号等是否符合要求；（2）按照设备安装说明书进行安装，确保设备安装牢固、接线正确；（3）设备安装完成后，进行调试，确保设备运行正常；（4）对设备进行试运行，检查各项指标是否达到设计要求。
3. 配电系统、保护系统、监控系统等配套设施安装（1）严格按照设计图纸和规范要求进行安装；（2）确保各系统之间相互配合，运行稳定；（3）对系统进行调试，确保各功能正常。
4. 施工现场安全文明施工（1）加强施工现场安全管理，制定安全措施，确保施工人员安全；（2）做好施工现场环境保护，减少施工对周边环境的影响；（3）加强文明施工，保持施工现场整洁。
五、施工进度安排1. 主体结构施工：XX天；2. 电气设备安装与调试：XX天；3. 配电系统、保护系统、监控系统等配套设施安装：XX天；4. 施工现场安全文明施工：贯穿整个施工过程。
六、质量保证措施1. 严格执行国家和行业相关规范、标准；2. 建立健全质量管理体系，确保施工过程质量；3. 定期进行质量检查，发现问题及时整改；4. 对关键工序进行验收，确保施工质量。
隧道工程电力专项施工方案一、工程概述隧道工程是一项具有复杂环境和地质条件的工程，要求施工过程中能够确保稳定的电力供应，以保障施工进展和工人安全。
本文将就隧道工程电力专项施工方案展开讨论。
二、施工前的准备工作1. 确定电力需求：根据隧道工程的规模和施工工艺，确定所需的电力容量和功率。
2. 选取电力供应方案：考虑隧道所在地的电力资源情况，选择合适的电力供应方案，可以是供电局供电，也可以是备用发电机供电。
三、电力系统设计1. 隧道电力布置：根据隧道的长度和施工工艺，合理布置电缆线路和配电设备，保证全程稳定供电。
2. 电力设备选型：选择符合隧道工程环境要求的电缆、配电箱和发电机等设备，并与供电局或发电机制造商协调，确保设备运行稳定可靠。
四、电力建设施工1. 电力设备安装：在隧道工程施工前期进行电力设备的安装工作，确保设备的良好运行。
2. 电力线缆敷设：在施工过程中，根据隧道的实际情况进行电缆敷设，确保线路的安全和可靠性。
3. 电气设备连接：完成电力设备的连接工作，确保供电设备与供电线路之间的连接牢固可靠。
4. 电力系统调试：完成电力系统的整体调试工作，确保系统运行稳定，并进行相关安全设施的检查。
五、电力保障措施1. 防护设施：在隧道施工中设置相关的电力防护设施，用以保护供电设备和电缆线路，避免因施工活动导致的电力设备损坏和故障。
2. 安全操作规程：制定隧道电力设备的安全操作规程，确保施工人员能够正确使用电力设备，并严格遵守相关安全操作规范。
3. 应急预案：制定隧道工程电力故障应急预案，确保在发生电力故障时，能够迅速启动应急措施，最大限度地减少故障对施工进度的影响。
六、电力施工验收1. 施工验收标准：参照国家相关标准和要求，进行电力施工的整体验收，确保电力系统设备和线路符合相关规范要求。
2. 施工验收文件：整理隧道工程电力专项施工的相关验收文件，包括设备验收报告、线路验收报告等，归档保存，以备查阅。
七、施工后的维护与管理1. 定期巡检：对隧道工程电力设备和线路进行定期巡检，确保设备和线路的正常运行。
南罕隧道临时用电施工方案一、前言南罕隧道是位于我国省的重要交通项目，其建设工程涉及到临时用电的问题。
为了保证施工期间的电力供应，确保施工安全，特制定本《南罕隧道临时用电施工方案》。
二、施工规模及工期南罕隧道全长10公里，工期为两年。
三、临时用电需求分析1.施工期间，需要稳定的电力供应来支持各个施工区域的设备和机械的正常运行。
2.需要高质量电力供应，以确保施工安全和加快工程进度。
3.需要考虑到施工过程中可能出现的突发情况，如重大施工事故、天气突变等。
4.需要保障施工现场的用电设备的供电可靠性和稳定性，以减少故障和延误工期的风险。
四、施工区域及电力需求划分根据施工需要，将南罕隧道划分为以下几个工作区域：1.施工进口区域2.主洞施工区域3.出口施工区域每个工作区域的电力需求如下：1.施工进口区域1.1需要提供足够的电力支持进场施工设备的使用，如混凝土搅拌机、塔吊等。
1.2临时用电需求预计在300KW左右，同时需要根据实际情况进行动态调整。
2.主洞施工区域2.1需要提供稳定的电力供应，以支持各种工程机械的运行，如隧道掘进机、洞底输送机等。
2.2临时用电需求预计在800KW左右，同时需要根据施工进展情况进行动态调整。
3.出口施工区域3.1需要提供电力支持进场施工设备的使用，如抹灰机、砂浆搅拌机等。
3.2临时用电需求预计在200KW左右。
五、供电方案设计1.施工进口区域供电方案为了满足临时用电需求，可采用临时供电方式。
在施工期间，可以从附近的电力局调配临时电源进行供电，同时设置临时变压器将电压降至安全操作范围内，供给各个施工设备使用。
2.主洞施工区域供电方案为了保证电力供应的稳定性和质量，可在施工现场设置临时变电站，将主洞施工区域的电力需求与主网隔离开来，以避免主网电力波动对施工造成不利影响。
临时变电站应具备足够的容量和可靠的供电设备，同时需要有备用发电机组，以应对突发情况。
3.出口施工区域供电方案出口施工区域的用电需求较小，可以从主洞施工区域的临时变电站进行供电。
隧道电力施工施工方案1. 引言本文档旨在为隧道电力施工提供一个详细的施工方案。
隧道电力施工是指在道路、铁路等交通隧道中进行电力设备安装、电缆敷设等工作。
本方案将分为以下几个部分进行介绍：工程背景、施工原则、施工流程、安全管理以及质量控制。
2. 工程背景隧道电力施工工程是为了满足交通隧道内照明、通风、信号及其他电器设备的需要。
在施工过程中，需要根据隧道的性质和要求设计并安装适当的电力设备和线路。
3. 施工原则在隧道电力施工中，应遵循以下原则：•安全优先：施工过程中要注重安全，确保施工人员的生命安全和财产安全。
•环保节能：选用符合环保要求和节能标准的设备和材料，尽量减少对环境的影响。
•结构合理：根据隧道的特点和要求，设计合理的电力设备布局和线路走向。
•质量可靠：选用质量可靠的电力设备和材料，确保施工质量。
4. 施工流程隧道电力施工流程一般分为准备工作、施工准备、电力设备安装、线路敷设和调试等阶段。
4.1 准备工作在施工前，需要进行充分的准备工作，包括以下内容：•进行隧道现场勘察，了解隧道结构、长度和施工条件等。
•编制施工方案和详细的工程图纸。
•准备必要的材料、设备和工具。
4.2 施工准备施工准备阶段包括以下内容：•设计合理的施工组织和安全措施。
•确定施工的时间和工期。
•制定施工计划和施工任务分工。
4.3 电力设备安装电力设备安装阶段包括以下步骤：•安装电力配电箱、开关、插座等设备。
•安装照明灯具、信号灯等设备。
•安装通风设备、辅助设备等。
4.4 线路敷设线路敷设阶段包括以下步骤：•铺设电缆管道，并进行必要的接地处理。
•敷设电缆，并进行接头焊接和绝缘处理。
•进行线路的连接和调试工作。
4.5 调试在完成电力设备安装和线路敷设后，需要进行调试工作，确保电力设备和线路正常运行。
5. 安全管理在隧道电力施工过程中，安全管理是至关重要的。
以下是一些常用的安全管理措施：•严格遵守安全操作规程，避免意外事故的发生。
一、编制依据1. 《施工现场临时用电安全技术规范》（JGJ46-2013）2. 《低压配电设计规范》（GB50054-2013）3. 《建筑工程施工现场供电安全规范》（GB50194-2014）4. 《通用用电设备配电设计规范》（GB50055-2011）5. 《隧道施工及验收规范》（GB 50208-2017）二、工程概况1. 隧道工程名称： [隧道工程名称]2. 隧道工程地点： [隧道工程地点]3. 隧道工程规模： [隧道工程规模]4. 隧道工程工期： [隧道工程工期]三、临时用电需求1. 用电负荷计算：根据隧道施工进度和设备需求，进行用电负荷计算，确定临时用电总容量。
2. 用电设备选择：根据用电负荷计算结果，选择合适的变压器、配电箱、电缆等设备。
3. 用电线路敷设：按照规范要求，敷设临时用电线路，确保线路安全可靠。
四、临时用电方案1. 变压器及配电箱设置：在隧道出口或合适位置设置变压器及配电箱，确保供电稳定。
2. 配电线路敷设：采用埋地电缆敷设，电缆应符合规范要求，并做好标识。
3. 接地系统：建立完善的接地系统，确保设备安全运行。
4. 防雷接地：设置防雷接地，防止雷击事故发生。
五、安全用电技术措施1. 安全用电培训：对施工人员进行安全用电培训，提高安全意识。
2. 电气设备检查：定期检查电气设备，确保设备安全可靠。
3. 漏电保护：安装漏电保护器，防止漏电事故发生。
4. 接地保护：确保设备接地良好，防止接地故障。
5. 电气防火：加强电气防火措施，防止火灾事故发生。
六、应急预案1. 停电应急预案：制定停电应急预案，确保施工顺利进行。
2. 电气火灾应急预案：制定电气火灾应急预案，确保人员安全。
3. 漏电事故应急预案：制定漏电事故应急预案，确保人员安全。
七、总结本隧道临时用电专项方案旨在确保隧道施工过程中的用电安全，保障施工顺利进行。
在施工过程中，应严格执行本方案，并根据实际情况进行调整和补充。
隧道施工现场临时用电专项方案1. 引言本方案旨在确保隧道施工现场的临时用电安全可靠，满足施工期间的用电需求。
方案涵盖了用电系统设计、安全措施、应急预案等内容。
2. 用电系统设计2.1 供电来源隧道施工现场的临时用电将通过市电供应。
施工队将与当地供电公司协商确保稳定供电。
2.2 用电设备在隧道施工现场将使用一下用电设备：- 施工机械设备- 照明设备- 监控设备- 办公设备2.3 电缆布设将使用符合规范的电缆进行布设，并确保其可靠牢固，避免引起安全隐患。
3. 安全措施3.1 安全用电隧道施工现场的临时用电操作必须符合相关电气安全规定，确保用电设备正常运行，杜绝电气事故。
3.2 防火安全临时用电设备和电缆布设必须符合防火要求，防止火灾事故发生。
3.3 人员培训施工人员必须接受用电安全培训，熟悉相关安全规定和操作流程，提高用电安全意识。
4. 应急预案4.1 事故报告与处理一旦发生用电事故，必须立即向项目经理报告，并采取相应的紧急措施进行处理。
4.2 施工区域隔离在紧急情况下，应当迅速采取措施将施工区域与用电设备隔离，确保施工人员的安全。
4.3 电源切断在发生电气事故后，必须迅速切断电源，以避免进一步的安全风险。
5. 监督检查相关部门将定期对隧道施工现场的临时用电进行监督检查，确保方案的执行和用电的安全性。
6. 结论本方案旨在确保隧道施工现场的临时用电安全可靠，通过合理的用电系统设计、安全措施、应急预案等，提高用电安全水平，保障施工人员的身体安全和工程的顺利进行。
（注：本方案仅供参考，具体实施应根据现场情况进行适当调整）。
隧道电器工程施工方案一、概述隧道电器工程是指在隧道中安装电气设备和系统，保隧道内部的照明、通风、控制等功能，为车辆和行人提供安全的通行条件。
隧道电器工程施工需要按照相关标准和规范进行，确保施工质量和安全。
二、施工前准备1. 工程前期准备在施工前，需要进行充分的准备工作，包括制定施工方案、确定施工安排、准备施工人员和设备等。
同时需要做好与隧道施工相关的手续办理和安全措施制定。
2. 设计方案审查隧道电器工程的设计方案需要经过审查，确保设计符合相关标准和规范，满足隧道使用的功能需求。
在审查过程中，需要注意设备选型、布局设置、供电方式等方面。
三、施工工序及要求1. 材料准备在施工前，需要准备好所需的材料和设备，包括电气设备、电缆、配电箱等。
同时要对材料进行质量检查，确保符合要求。
2. 安全措施隧道电器工程施工需要采取一系列安全措施，保障施工人员的安全。
包括佩戴安全帽、安全鞋、安全带等个人防护用具，使用绝缘工具、防爆工具等，遵守施工现场的规定和操作规程。
3. 施工工序（1）布线首先需要进行电气线路的布线工作，根据设计方案进行布置，确保线路的合理布局和安全可靠。
（2）设备安装随后进行电器设备的安装工作，包括照明灯具、风机、排烟设备等。
安装过程中需要注意设备的固定和接线，确保设备的正常使用。
（3）电缆敷设完成设备安装后，需要进行电缆的敷设工作，连接各个设备和配电箱。
电缆敷设需要遵循相关规范，确保电缆的安全可靠。
（4）调试测试完成电缆敷设后，进行设备的调试测试工作，确保设备的正常运行。
包括电气参数测试、设备功能测试等。
四、施工注意事项1. 施工质量隧道电器工程施工需要保证施工质量，严格按照设计标准和规范进行施工。
对设备和线路进行质量检查，确保施工质量符合要求。
2. 施工进度施工进度是保隧道工程的关键，需要根据施工计划进行施工安排，合理安排施工任务，确保施工进度的顺利进行。
3. 安全生产隧道电器工程施工需要重视安全生产，严格执行安全规程、操作规定，加强现场管理和安全教育，确保施工现场的安全生产。

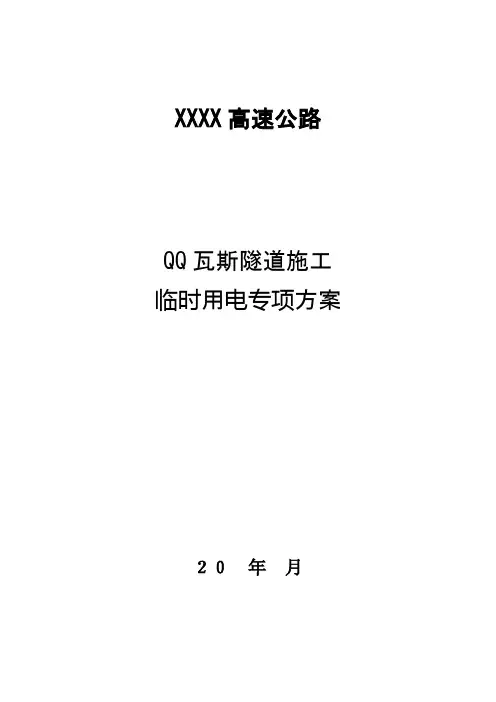

XXXX高速公路QQ瓦斯隧道施工临时用电专项方案２０年月隧道用电专项方案一、编制依据：1、《铁路瓦斯隧道技术规范》；2、《煤矿安全规程》；3、《施工现场临时用电安全技术规范》；4、《QQ隧道设计说明》；5、《QQ隧道实施性施工组织设计》、二、工程概况于QQ背斜东翼田坝乡李家榜附近青溪沟内；右洞起桩号为：K105+869～K114+037，全长8168m，左洞起桩号为：ZK105+869～ZK114+020，全长8151m。
在右线隧道K109+050测设线右侧87.25m 设置右线竖井。
Z3K110+350测设线左侧（面向大里程方向）87.25m 设置左线竖井。
其中右线竖井井筒直径8.0m，井深394m，左线竖井井筒直径7.5m，井深464m。
QQ隧道位于区位于QQ中段，突兀耸立的QQ为褶皱背斜山，山的两侧为丘陵区。
进、出口分处于QQ山麓斜坡地带，山麓斜坡由单面山组成，其上多有岩溶槽谷形成的顺层冲沟，形成一山三岭两槽谷的特有地貌形态。
隧道进、出口段均穿越须家河组（T3xj）薄至中层泥岩、砂岩夹煤层；其中T3xj1、T3xj3、T3xj5段为含煤层并赋存瓦斯，属高瓦斯隧道，穿越的煤层部分已开采，且存在老采空区；隧道洞身主要穿越雷口坡组和嘉陵江组地层灰岩、白云质灰岩段，岩溶及岩溶水发育，同时隧道穿越QQ背斜核部以及F1断层带。
隧道存在的风险主要为：瓦斯、煤层采空区、崩塌和岩溶涌突水。
三、瓦斯隧道供配电系统设计（一）供电方案：在洞外集中设置两台变压器，，一台洞口通风机用电；一台供洞外空压机、抽水及其他设备用电。
（1）开挖500m 内，用MY0.38/0.66-3*70+1 煤矿专用阻燃铜芯软电缆，经专用隔爆接线盒连接后分三路引出：一路供模板台车及附近所有用电设备，一路供掌子面所有用电设备，另一路供移动变压器附近及向洞口方向的所有用电设备。
（2）、开挖500m 后，用10KV YJLV22-3*50mm 2 高压电缆沿洞璧悬挂敷设，引入洞内KBSZY-250KVA-10/0.4KV 移动式隔爆变压器，降压后分三路引出（分路及供电范围与上一条相同）。
目 录一、工程概况 (1)二、用电负荷统计 (1)三、供电设备选择 (3)四、变压器位置、安装 (3)五、用电管理 (3)六、外电线路及电气设备防护 (3)七、接地 (5)八、配电箱及开关箱 (6)九、施工安全措施 (7)某隧道临时用电专项施工方案一、工程概况某隧道位于某市某区某镇门浦村与大岭下村交界处，隧道最大埋深约47m，设计为双洞六车道连拱隧道，起讫桩号为K3+592～K3+800，全长208m。
本工程三通一平工作已基本上落实或正在落实，工程施工场地已完成平整，施工用电的接驳点1个，根据施工现场情况，电源主干线从洞口南侧边坡箱变（含配电房）处接进，配电房内设总配电箱，再按各项用途设置分配箱、照明箱，施工点设置随机箱，实行三级用电保护措施，各配电箱内配备齐全。
动力、照明分系统、分闸，形成树干型供电网，确保用电安全整齐。
二、用电负荷统计一）主要用电量统计表序号 机 具名称规格型 号单位数量使用动力（KW/台套）1 空压机 20m3/min 台 3 1102 强制搅拌系统 JS1000 台 1 753 砼喷射机 CP-5Z 台4 5.54 通风设备 套 1 755 水泥浆搅拌机 JZ350 台 2 46 电弧焊机 315型 台 3 3.57 型钢弯曲设备 台 1 48 注浆机 ZG6310 台 3 3.59 水泵2寸台 5 510 照明体统套 1 20 二）最大用电负荷计算1. 洞口、空压机房、洞内、搅拌站等用电量计算①电动机设备功率计算空压机3台：∑P=110KW×3=330KW砼喷射机4台：∑P=5.5KW×4=22KW搅拌机1台： ∑P=75KW （含搅拌机提升、搅拌电机；配料机上料电机） 通风设备1台：∑P=75KW单液注浆泵3台： ∑P=3.5KW×3=10.5KW水泥浆搅拌机2台： ∑P=4KW×2=8KW水泵5台：∑P=5KW×5=25 KW液压型钢弯曲机1台: ∑P=4KW×1=4 KW电机合计功率：∑P1=330+22+75+75+10.5+8+25+4=549.5(KW)②电焊机的负荷计算∑P2=3.5KVA×3台=10.5 KVA③洞内照明用电功率计算：洞内工作面碘钨灯：∑P=1KW×6×3=18KW洞内低压照明： P=0.1KW×（200/15）×3=4KW洞外场地照明： P=1KW×6=6KW照明合计功率：∑P3=18+4+6=28(KW)注：洞内低压照明采用100W照明灯，每盏灯间距15m，按3排布置。
隧道工程施工临时用电方案一、前言随着城市发展和交通建设的不断推进，隧道工程的建设成为了现代城市建设的重要组成部分。
然而，在隧道工程的施工过程中，临时用电是一个必不可少的环节。
临时用电的合理规划和建设对隧道工程的施工进度、质量和安全都有着重要影响。
因此，制定一个科学合理的隧道工程施工临时用电方案变得至关重要。
二、临时用电的基本要求在制定隧道工程施工临时用电方案时，需要考虑以下基本要求：1. 安全可靠：隧道工程施工临时用电系统需要保证电能的安全可靠供应，确保施工过程中不会因为电力问题导致生产事故的发生。
2. 灵活可控：隧道工程施工临时用电系统需要能够根据现场施工的需要进行快速调整、扩容或缩容。
3. 节能环保：隧道工程施工临时用电系统需要考虑节能环保，合理利用能源资源，减少对环境的影响。
4. 成本控制：隧道工程施工临时用电系统需要考虑成本控制，合理规划用电设备的配置和使用，尽可能降低成本。
三、施工临时用电系统的设计原则1. 根据施工需要确定用电容量：隧道工程施工临时用电系统的容量需根据具体工程实际施工需要来确定，要充分考虑隧道工程的规模、施工周期、设备需求等因素，确定合理的用电容量。
2. 设备配置合理：隧道工程施工临时用电系统的设备配置需合理，根据隧道工程的具体情况来选择，包括发电机组、配电箱、电缆、配电设备等。
3. 安全可靠性保障：隧道工程施工临时用电系统需具备良好的安全保障能力，要考虑设备的稳定性、保护措施和操作规范，确保施工过程中的安全稳定供电。
4. 灵活可控性：隧道工程施工临时用电系统需具备一定的灵活性和可控性，要考虑施工过程中对用电容量的快速调整和灵活应变的能力。
5. 节能环保：隧道工程施工临时用电系统需考虑节能环保，合理利用能源资源，减少对环境的影响。
6. 成本控制：隧道工程施工临时用电系统需考虑成本控制，合理配置用电设备，尽可能降低成本。
四、施工临时用电系统的具体方案1. 发电机组配置隧道工程施工临时用电系统的发电机组需考虑施工现场的具体情况来选择，包括用电容量、供电方式、运行环境等因素。
目录一、工程概况 - 1 -二、编制依据 - 1 -三、临时用电工程施工部署 - 2 -四、临时用电负荷计算： - 2 -五、施工用电布置： - 8 -六、电杆、横担、瓷瓶计算 - 11 -七、临时用电安装规定 - 11 -八、机械用电要求 - 20 -九、安全用电技术措施 - 22 -十、安全用电组织措施 - 30 -中复隧道临时用电方案一、工程概况1、工程项目简介中复隧道全长4496m，其中明洞60m，Ⅴ级围岩726m，Ⅳ级围岩1500m，Ⅲ级围岩2210m。
隧道进口表层覆盖层为粉质黏土及石炭系石英砂岩，砾岩夹千枚状页岩全风化～强风化，厚度一般为1～28m，属于中等富水区。
出口表层覆盖层为粉质黏土，厚度一般为12～28m，属于强富水区。
Ⅲ级围岩主要为石炭系上统石英砾岩，沙砾岩夹千枚状页岩。
灰白色夹紫红色。
强～弱风化。
巨厚层状构造，节理较发育，岩体完整，岩质较硬，地下水为基岩裂隙水，不发育。
Ⅳ级Ⅴ级围岩主要受断层破碎带影响，岩石破碎，节理裂隙发育，属于强富水区。
推测中复隧道存在3处断层破碎带，其中F[1]断层破碎带在DK185+018～DK185+034段16米，F[2]断层破碎带在DK187+820～DK187+955段135米，F[3]断层破碎带在DK188+500～DK188+660段160米；2处岩性接触带：分别位于DK186+290～DK186+310段20米和DK187+570～DK187+590段20米。
受其影响，该处洞身岩石破碎，属于强富水区。
二、编制依据（1）招投标文件、设计文件资料、施工规范、验评标准、程序文件、管理规定等。
（2）中铁十六局集团有限公司赣龙铁路GL-4标段一项目部二分部实施性施工组织设计（3）赣州至龙岩铁路扩能改造工程GL-4标段投标文件（4）中铁十六局集团有限公司《施工安全管理办法》。
（5）《施工现场临时用电安全技术规范》（JGJ46—2005）三、临时用电工程施工部署1、中复隧道进口施工临时用电由南山镇大田村接入，同时配备发电机组以供备用。
在中复隧道进口DK185+000段右侧设一台800KVA变压器、采用架空线路沿右线界线采用三相五线连接中复隧道进口拌和站及生活区。
配电箱至开关箱的线路和开关箱由相应作业队按本施组要求负责实施。
2、中复隧道斜井施工临时用电由南山镇大田村接入，同时配备发电机组以供备用。
在中复隧道进口XDK1+240段右侧设一台1000KVA变压器、采用架空线路沿左线界线采用三相五线连接4#拌和站及生活区。
配电箱至开关箱的线路和开关箱由相应作业队按本施组要求负责实施。
3、中复隧道出口施工临时用电由中复镇黄家庄村接入，同时配备发电机组以供备用。
在中复隧道出口口DK189+500段右侧设一台630KVA变压器、采用架空线路沿左线界线采用三相五线连接中复隧道出口拌和站及生活区。
配电箱至开关箱的线路和开关箱由相应作业队按本施组要求负责实施。
四、临时用电负荷计算：4.1 中复隧道进口施工用电统计表实际用电负荷计算：(1) 根据现场各个阶段的施工用电特点，用电负荷计算以主体结构阶段（最大负荷）时施工用电为计算依据。
(2) 钢筋加工场地用电：PaMax=170.5kwPa实际= 170.5×0.75=127.875KW(3)隧道施工用电：PaMax=346KWPa实际= 346×0.75=259.5kw(4)拌和站及生活区用电：PaMax=224.8kwPa实际= 186×0.75+38.8×0.8=170.24KW(5)按导线的允许电流选择：A、钢筋加工场地用电：I线= 1000 P /(1.73×380×0.75)=345.8AB、隧道施工：I线= 1000 P /(1.73×380×0.75)=701.75AC、拌和站及生活区用电：I线（拌和站）= 1000 P /(1.73×380×0.75)=377.24AI线（生活区）= 1000 P /(1.73×380×0.8)= 73.78AI线= I线（拌和站）+ I线（生活区）=451.02A(6) 据 4.1表式统计，中复隧道进口隧道施工用电总量为346KW，实际用电量259.5KW，根据导线的允许电流，选取YCW3×120+2×60为两条主线路；钢筋加工场地用电总量为170.5kw，实际用电量为127.875KW，根据导线的允许电流选取YCW3×95+2×35 为独立的两条主线路；拌和站及生活区用电总量为224.8kw，实际用电量为170.24KW，根据导线的允许电流选取YCW3×95+2×35 为独立的两条主线路。
4.2 中复隧道斜井施工用电统计表实际用电负荷计算：(1) 根据现场各个阶段的施工用电特点，用电负荷计算以主体结构阶段（最大负荷）时施工用电为计算依据。
(2) 钢筋加工场地用电：PaMax=139.5kwPa实际= 139.5×0.75=104.625KW(3)隧道施工用电：PaMax=392KWPa实际= 392×0.75=294kw(4)拌和站及生活区用电：PaMax=220.62kwPa实际= 182×0.75+38.62×0.8=198.292KW(5)按导线的允许电流选择：A、钢筋加工场地用电：I线= 1000 P /(1.73×380×0.75)=282.93AB、隧道施工：I线= 1000 P /(1.73×380×0.75)=795.05AC、拌和站及生活区用电：I线（拌和站）= 1000 P /(1.73×380×0.75)=369.13AI线（生活区）= 1000 P /(1.73×380×0.8)= 73.43AI线= I线（拌和站）+ I线（生活区）=442.56A(6) 据 4.2表式统计，中复隧道斜井隧道施工用电总量为392KW，实际用电量294KW，根据导线的允许电流，选取YCW3×120+2×60为两条主线路；钢筋加工场地用电总量为139.5kw，实际用电量为104.625KW，根据导线的允许电流选取YCW3×95+2×35 为独立的两条主线路；拌和站及生活区用电总量为220.62kw，实际用电量为198.292KW，根据导线的允许电流选取YCW3×95+2×35 为独立的两条主线路。
4.3 中复隧道出口施工用电统计表实际用电负荷计算：(1) 根据现场各个阶段的施工用电特点，用电负荷计算以主体结构阶段（最大负荷）时施工用电为计算依据。
(2) 钢筋加工场地用电：PaMax=170.5kwPa实际= 170.5×0.75=127.875KW(3)隧道施工用电：PaMax=390KWPa实际= 390×0.75=292.5kw(4)拌和站及生活区用电：PaMax=225.7kwPa实际= 186×0.75+39.7×0.8=171.26KW(5)按导线的允许电流选择：A、钢筋加工场地用电：I线= 1000 P /(1.73×380×0.75)=345.8AB、隧道施工：I线= 1000 P /(1.73×380×0.75)=790.27AC、拌和站及生活区用电：I线（拌和站）= 1000 P /(1.73×380×0.75)=377.24AI线（生活区）= 1000 P /(1.73×380×0.8)= 75.49AI线= I线（拌和站）+ I线（生活区）=452.73A(6) 据 4.3表式统计，中复隧道出口隧道施工用电总量为390KW，实际用电量292.5KW，根据导线的允许电流，选取YCW3×120+2×60为两条主线路；钢筋加工场地用电总量为170.5kw，实际用电量为127.875KW，根据导线的允许电流选取YCW3×95+2×35 为独立的两条主线路；拌和站及生活区用电总量为225.7kw，实际用电量为171.26KW，根据导线的允许电流选取YCW3×95+2×35 为独立的两条主线路。
五、施工用电布置4.1 配电图按JGJ46—2005《施工现场临时用电安全技术规范》和有关规定进行配电布线。
4.2 接线走向(1) 本工程贯彻施工用电和生活区用电分开布置的原则，按就近配电顺序进行布线：(2) 从变压器处分三路至办公生活区和钢筋加工区用电处：其中一路经YCW3×120+2×60电缆进入现场隧道施工场地；一路经YCW3×95+2×35电缆进钢筋加工厂；一路经YCW3×50+2×15电缆进拌合站及架子队驻地；(3) 施工现场临时用电平面布置示意图见图4.2-1和图4.2-2。
ABCNPE4.2-1隧道施工用电布置图YC3*70mm2＋2*35mm2630KVA变压器BCNPEBLV3*185mm2+2*90 mm20.3m0.3m0.3m0.3m图4.2-2办公生活区、拌和站和钢筋加工棚用电布置图YC3*70mm2＋2*35mm2ABCNPE0.3mBLV3*185mm2+2*90 mm20.3m0.3m0.3m六、电杆、横担、瓷瓶计算电杆间距50m。
架空线中复隧道进口长大约：460m，钢筋砼电杆约20根；中复隧道斜井长大约：330m，钢筋砼电杆约7根；中复隧道出口长大约：810m，钢筋砼电杆约17根，实际用量按实际情况确定。
2∠70x5横担44根，瓷瓶220个。
分配电箱至开关箱的电缆和开关箱由作业队电气工程师按用电负荷、规范、规程设计，电工安拆。
七、临时用电安装规定1、架空线路1. 架空线路必须采用绝缘导线，必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。
2. 架空线导线截面的选择符合相关规定。
3. 架空线路的挡距不得大于35m。
在一个挡距内，每层导线的接头数目不得超过该层导线条数的50%，且每一条导线应只有一个接头。
在跨越铁路、公路、河流、电力线路挡距内，架空线不得有接头。
4. 架空线路相序排列应符合规定。
5. 架空线路的线距不得小于0.3m，靠近电杆的两导线的间距不得小于0.5m。
6. 架空线路横担间的最小垂直距离、横担采用的角钢或方木、横担长度等方面都应该服从规范规定的要求。
7. 架空线路直线采用针式绝缘子，耐张杆采用蝶式绝缘子。
