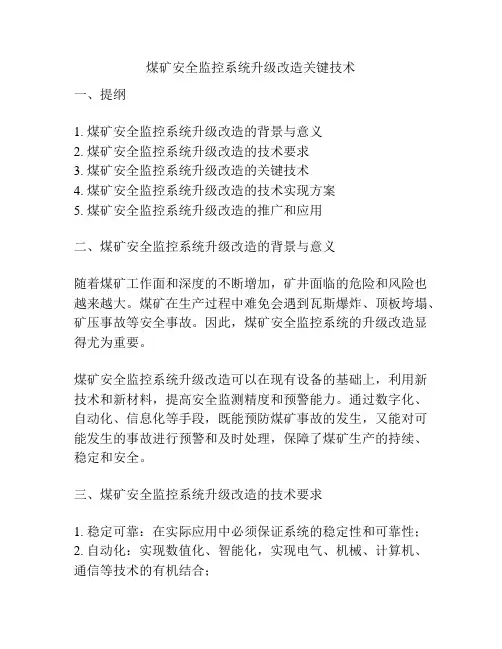

煤矿安全监控系统升级改造关键技术一、提纲1. 煤矿安全监控系统升级改造的背景与意义2. 煤矿安全监控系统升级改造的技术要求3. 煤矿安全监控系统升级改造的关键技术4. 煤矿安全监控系统升级改造的技术实现方案5. 煤矿安全监控系统升级改造的推广和应用二、煤矿安全监控系统升级改造的背景与意义随着煤矿工作面和深度的不断增加，矿井面临的危险和风险也越来越大。
煤矿在生产过程中难免会遇到瓦斯爆炸、顶板垮塌、矿压事故等安全事故。
因此，煤矿安全监控系统的升级改造显得尤为重要。
煤矿安全监控系统升级改造可以在现有设备的基础上，利用新技术和新材料，提高安全监测精度和预警能力。
通过数字化、自动化、信息化等手段，既能预防煤矿事故的发生，又能对可能发生的事故进行预警和及时处理，保障了煤矿生产的持续、稳定和安全。
三、煤矿安全监控系统升级改造的技术要求1. 稳定可靠：在实际应用中必须保证系统的稳定性和可靠性；2. 自动化：实现数值化、智能化，实现电气、机械、计算机、通信等技术的有机结合；3. 信息化：实现煤矿安全监测的信息化、网络化；4. 智能化：实现煤矿安全监测的自动化和智能化，能够对煤矿安全的状态、问题进行有效的识别和处理；5. 经济适用：在快速发展的过程中，强调降低成本，提高资源的利用效率。
四、煤矿安全监控系统升级改造的关键技术1. 数据采集技术：信号采集技术，包括传感器技术和数据放大、处理和传输技术等，可以实现煤矿安全监控系统的高效数据收集；2. 智能判断技术：利用现代信息技术对煤矿安全状态进行有效判断，实现安全预警和控制；3. 通信技术：包括有线通信和无线通信等，可以建立高效的通信网络，实现安全监控信息的快速传输；4. 数据处理和存储技术：对采集到的数据进行分析和处理，实现煤矿安全监测的数字化和自动化；5. 人机界面技术：为了方便煤矿工作人员使用，需要有人机界面技术的支持，可以实现交互式的操作和管理。
五、煤矿安全监控系统升级改造的技术实现方案1. 采用多种传感器技术，如高压传感器、振动传感器等，实现对矿井的各种参数的采集；2. 运用智能算法，实现对煤矿安全状态的判断和预警；3. 采用可靠的有线和无线通信技术，建立起煤矿安全监控系统的网络；4. 建立实时数据处理和存储系统，对采集到的数据进行实时处理和存储；5. 设计用户友好且易于操作的人机界面。
煤矿安全监控系统升级改造技术方案一、概述煤矿是我国重要的能源产业，煤矿事故频发，严重威胁工人的生命安全和财产安全。
为了加强煤矿安全监控，提高事故预警和应急救援能力，本文对煤矿安全监控系统进行升级改造，提出了一套全新的技术方案。
二、系统架构煤矿安全监控系统升级改造后的新架构如下：1. 监测子系统：主要由传感器、监测设备和数据采集设备组成。
传感器用于感知煤矿的各项安全指标，监测设备用于处理传感器的信号，数据采集设备用于将传感器的数据传输到数据存储和处理子系统中。
2. 数据存储和处理子系统：主要由数据库和服务器组成。
数据库用于存储传感器采集到的数据，服务器用于接收和处理来自监测子系统的数据。
3. 数据分析和预警子系统：主要由数据分析和预警算法组成。
通过对数据库中的数据进行分析和处理，实现对煤矿安全的预警和风险评估。
4. 控制指挥子系统：主要由控制指挥中心和通信设备组成。
控制指挥中心通过通信设备与监测子系统和数据分析和预警子系统进行通信，并通过对煤矿设备的控制，实现对事故的应急救援。
三、关键技术及应用1. 传感器技术：采用先进的传感器技术，能够实现对温度、湿度、气体浓度等多种安全指标的监测，并能够长时间稳定运行。
同时，传感器应具备防爆和抗干扰的特性，以适应煤矿的特殊工作环境。
2. 数据采集和传输技术：采用无线传输技术，将传感器的数据传输到数据存储和处理子系统中。
同时，采用压缩和加密技术，提高数据的传输效率和安全性。
3. 数据存储和处理技术：采用分布式存储和云计算技术，实现对大量数据的高效存储和处理。
通过数据挖掘和机器学习算法，对煤矿安全数据进行分析和预测，提供实时的风险评估。
4. 控制指挥技术：采用远程控制和通信技术，实现对煤矿设备的远程控制和监控。
同时，使用GIS技术，将煤矿的地理信息与监控数据相结合，提供全方位的监控和指挥支持。
四、系统特点1. 实时性：采用高性能的传感器和快速的数据传输技术，能够实时监测煤矿的安全指标，提供实时的预警和风险评估。
煤矿安全监控系统升级改造技术方案为保证煤矿安全监控系统升级改造工作的有序、有效进行,确保达到预期效果,根据安全监控系统现状、监测监控的技术发展和煤矿安全生产的客观需求,制定本方案;一、安全监控系统升级改造基本目标1．促进安全监测监控新技术新装备的推广应用,提高安全监控系统技术性能和安全可靠性,适应煤矿安全生产的需要;2．促进安全监测监控多元融合和信息共享,提高煤矿安全预测预警水平,实现安全监测监控信息的深度分析和综合利用;3．支持安全监管监察,促进煤矿企业合理有效使用安全监控系统,充分发挥安全监控系统在煤矿安全生产中的重要作用,提高安全监控系统的应用水平;二、安全监控系统升级改造基本原则1．统筹规划、试点先行、有序推进;制定国家层面的安全监控系统升级改造总体方案、技术方案,明确总体技术要求,及时完成标准换版；在分类试点的基础上稳步推进,针对不同的矿井类型分步实施;2．政府引导、企业主体、协同配合;在国家煤矿安监局的领导协调下,发挥各级安全监管监察机构的作用；突出煤矿企业在安全监控系统升级改造中的主体地位和作用；引导安全监控系统生产企业积极进行产品升级,督促检测检验机构和安标中心积极配合开展相关工作;3．立足现状、着眼需求、确保有效;在充分利用煤矿现有安全监测监控技术装备的基础上,根据煤矿安全生产的实际需求,进行安全监控系统的升级改造；确保通过升级改造,提高安全监控系统的技术水平和应用水平,适应煤矿安全生产发展的需要;4．新安装系统与煤矿在用系统分类处理;新安装的系统满足全部新要求,煤矿在用系统应满足基本要求,其余要求可分步实施;三、安全监控系统升级改造主要内容1．全数字化在分站至中心站数字化传输的技术上,将各类传感器、执行器至分站升级为数字传输,实现安全监控系统的全数字化;2．增强抗电磁干扰能力安全监控系统及组成设备采用抗干扰EMC技术设计,通过以下试验：地面设备3级静电抗扰度试验,评价等级为A；2级电磁辐射抗扰度试验,评价等级为A；3级脉冲群抗扰度试验,评价等级为A；交流电源端口3级、直流电源与信号端口1级浪涌冲击抗扰度试验,评价等级为B;试验条件：形成完整的系统架构,组成设备的类型齐全；至少一台分站达到满载要求；交换机及接口的每个电口至少带载一台设备;试验加载方法：系统中不同类型组成设备均分别进行试验；试验在系统正常工作状态下进行,即系统传感、传输、显示、控制、执行的功能正常;3．推广应用先进传感技术及装备突出、高瓦斯矿井的采掘工作面及总回风,瓦斯传感器必须使用激光传感器等全量程传感器；突出、高瓦斯矿井的回风隅角,建议采用无线传感器；高硫煤层采掘工作面的瓦斯传感器,建议采用光学原理传感器；建议加装粉尘监测设备;推广使用低功耗传感器、自诊断型传感器,鼓励使用多参数传感器;4．提升传感器的防护等级将传感器的防护等级由IP54提升到IP65;5．完善报警、断电等控制功能实现分级报警,根据瓦斯浓度大小、瓦斯超限持续时间、瓦斯超限范围等,设置不同的报警级别响度或频度,实施分级响应;各级别报警点的设置可由煤矿企业根据实际情况决定;推行逻辑报警,根据巷道布置及瓦斯涌出等的内在逻辑关系,实施逻辑报警,促进各类传感器的正确安装、设置、维护,监控系统的正常使用,防止违法行为;具体逻辑关系可由煤矿企业根据实际情况进行设置;完善就地断电功能,提高断电的可靠性,并加强馈电状态监测;推行区域断电,可由根据煤矿企业根据井下供电系统的实际情况进行设置;6．支持多网、多系统融合实现井下有线和网络的有机融合、监测监控与GIS技术的有机融合;多系统的融合可以采用地面方式,也可以井下方式;鼓励新安装的安全监控系统采用井下融合方式;进行井下系统融合时,建议视频监测原则上不接入;在地面统一平台上必须融合的系统：环境监测、人员定位、应急广播,如有供电监控系统,也应融入;其它可考虑融合的系统：视频监测、无线通信、设备监测、车辆监测等;7．格式规范化规范传感器、执行器至分站,分站至中心站的信息传输格式,逐步实现安全监控系统信息传输格式的统一;传感器、执行器至分站的有线传输采用现场总线方式,包括RS485、CAN；无线传输采用无线传感网络,包括WaveMesh、Zigbee、Wi-Fi、、蓝牙;分站至中心站传输采用工业以太网、RS485、CAN;8．增加自诊断、自评估功能实现系统定期的自诊断、自评估,能够预先发现系统在安装使用中存在的问题;自诊断的内容至少应包括：1传感器、控制器的设置及定义；2传感器、控制器、电源箱等设备及通信网络的工作状态；3传感器维护、定期未标校提醒；4中心站软件自诊断,包括双机热备、数据库存储、软件模块通信;9．加强数据应用分析安全监控系统应具有大数据的分析与应用功能,至少应包括以下内容：1伪数据滤除及异常数据分析；2瓦斯、煤与瓦斯突出等的预测预警；3大数据分析,如多系统融合条件下的综合数据分析等;10．应急联动在瓦斯超限、断电等需立即撤人的紧急情况下时,可自动与应急广播、通信、人员定位等系统的应急联动;11．提升系统性能指标1系统巡检周期不超过25s,并具备对瓦斯涌出异常区域监控设备加速巡检功能,在瓦斯超限时瓦斯超限区域监控设备的巡检时间不超过10s；2异地断电时间不超过40s；3备用电源能维持断电后正常供电时间由2h提升到3h,更换电池要求由仅能维持1h时必须更换,提高到仅能维护时必须更换；4突出、高瓦斯矿井的采掘工作面甲烷传感的免调校周期不低于6个月;5具有双机热备自动切换,切换时间不得超过5s;6模拟量传输处理误差不超过%;7分站的最大远程本安供电距离在设计工况条件下实行分级管理,分别为2km、3km、6km;12．增加加密存储要求为有利于安全监管监察和企业安全管理,对采掘工作面等重点区域的瓦斯超限、报警、断电信息应进行加密存储,采用如着名的加密算法MD5、RSA对数据进行加密;由国家局指定加密密钥,确保数据无法被破解篡改;13．方便用户使用、维护、培训软件界面友好,方便调用,强化帮助功能;以上升级改造内容,对于新安装的安全监控系统必须全部满足,对于在用中的安全监控系统,可采取逐步推进、逐渐完善的方式,但经改造后的安全监控系统必须满足升级改造的基本要求;新安装及在用安全监控系统应满足的基本要求见表1;表1 新安装、升级改造后的在用系统应满足的基本要求四、技术实施方案1.新标准发布后,系统生产单位按照新要求进行产品设计和生产制造,并取得安全标志;煤矿新安装的安全监控系统,必须满足新要求;2.在用安全监控系统,依据相关标准规定,煤矿企业应在相关煤矿安全监控系统生产厂家的协助下,制定升级改造方案,并实施改造,升级改造方案报煤矿企业报属地省级煤矿安全监察机构;对于经评估后没有改造价值的,应安装新的安全监控系统;3．在用安全监控系统的升级改造,可选择采取以下方式：1全部更换;2按安标认可的配置进行部分更换;更换过程中涉及本安关联的,应按照实际连接情况进行本安关联评定,出具本安关联评定报告；使用性能由生产单位保证;对已经进行本安关联评定的同类情况,在其他矿井升级改造时不再进行;3在用传感器、分站升级过程中,如果仅涉及软件更新,不涉及防爆性能,由生产单位自行试验并保证;如果涉及防爆性能,改造后的设备需进行自身的防爆检验以及与所连接设备的本安关联检验,出具关联检验报告；使用性能由生产单位保证;以后同类情况不再进行关联检验;4升级改造过程中,通过增加数字以满足全数字化要求的情况,并且应进行与所连接设备的关联检验；使用性能由生产单位保证;4．在试点改造的基础上全面推进升级改造工作;每家生产单位安全监控系统升级改造试点结束后,应组织专家评估,以总结经验,发现共性、关键性问题,确保达到升级改造效果。

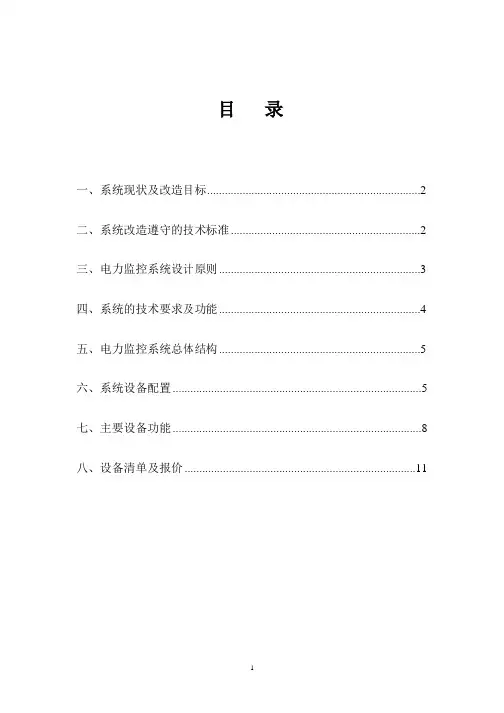

目录一、系统现状及改造目标 (2)二、系统改造遵守的技术标准 (2)三、电力监控系统设计原则 (3)四、系统的技术要求及功能 (4)五、电力监控系统总体结构 (5)六、系统设备配置 (5)七、主要设备功能 (8)八、设备清单及报价 (11)一、系统现状及改造目标许厂煤矿井下430车房变电所、430采区变电所、530北翼变电所、-400水平变电所已于2008年由常州自动化所建设电力监控系统，并已经投入运行。
目前系统后台由1台计算机单机运行，井下被监控的变电所各配置1台KJF99 隔爆兼本质安全型电力监控站。
要实现井下变电所无人值守、实现整个煤矿的供电自动化。
还需将目前井下还有数个没有监控的变电所纳入到电力监控系统后台。
系统后台配备两台监控计算机，采用双机热备模式，使系统运行更加可靠。
二、系统改造遵守的技术标准《煤矿安全规程》（2006年7月1日起施行）；《煤矿安全装备基本要求》；《煤矿监控系统总体设计规范》；《煤矿监控系统中心站软件开发规范》；《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》；《爆炸性环境用防爆电气设备通用要求》；《煤矿通信、检测、控制用电工产品通用技术条件》（MT209）；《设备可靠性试验》（GB 5080.1～7）；《电气设备的抗干扰特性基本测量方法》（GB4859-84）；《监测监控质量标准化实施标准》三、电力监控系统设计原则1、先进性充分利用计算机网络技术和先进的通信、控制方式，建立一套技术先进、功能完整、管理简便的煤矿电力监控系统。
该系统预具有多种通讯接口，充分考虑系统的扩展和兼容。
改变以往的分站采用PLC或单片机的模式，使用嵌入式计算机的监控站，不仅可以实现数据的采集和转发功能，更可以实现数据的就地显示和丰富的操作功能，并且可以根据现场实际情况灵活更改嵌入式计算机内置软件。
2、实用性满足用户的业务需求，具有监控信息收集、处理、查询、统计、分析等功能，实现煤矿供电系统的远程监控和井上下变电所自动化的实现。
煤矿安全监控系统升级改造技术方案1《煤矿安全监控系统升级改造技术方案》为保证煤矿安全监控系统升级改造工作的有序、有效进行，确保达到预期效果，根据安全监控系统现状、监测监控的技术发展和煤矿安全生产的客观需求，制定本方案。
一、安全监控系统升级改造基本目标1．促进安全监测监控新技术新装备的推广应用，提高安全监控系统技术性能和安全可靠性，适应煤矿安全生产的需要。
2．促进安全监测监控多元融合和信息共享，提高煤矿安全预测预警水平，实现安全监测监控信息的深度分析和综合利用。
3．支持安全监管监察，促进煤矿企业合理有效使用安全监控系统，充分发挥安全监控系统在煤矿安全生产中的重要作用，提高安全监控系统的应用水平。
二、安全监控系统升级改造基本原则1．统筹规划、试点先行、有序推进。
制定国家层面的安全监控系统升级改造总体方案、技术方案，明确总体技术要求，及时完成标准换版；在分类试点的基础上稳步推进，针对不同的矿井类型分步实施。
2．政府引导、企业主体、协同配合。
在国家煤矿安监局的领导协调下，发挥各级安全监管监察机构的作用；突出煤矿企业在安全监控系统升级改造中的主体地位和作用；引导安全监控系统生产企业积极进行产品升级，督促检测检验机构和安标中心积极配合开展相关工作。
3．立足现状、着眼需求、确保有效。
在充分利用煤矿现有安全监测监控技术装备的基础上，根据煤矿安全生产的实际需求，进行安全监控系统的升级改造；确保经过升级改造，提高安全监控系统的技术水平和应用水平，适应煤矿安全生产发展的需要。
4．新安装系统与煤矿在用系统分类处理。
新安装的系统满足全部新要求，煤矿在用系统应满足基本要求，其余要求可分步实施。
三、安全监控系统升级改造主要内容1．全数字化在分站至中心站数字化传输的技术上，将各类传感器、执行器至分站升级为数字传输，实现安全监控系统的全数字化。
2．增强抗电磁干扰能力安全监控系统及组成设备采用抗干扰（EMC）技术设计，经过以下试验：地面设备3级静电抗扰度试验，评价等级为A；2级电磁辐射抗扰度试验，评价等级为A；3级脉冲群抗扰度试验，评价等级为A；交流电源端口3级、直流电源与信号端口1级浪涌（冲击）抗扰度试验，评价等级为B。
xxxxxx煤业集团xx煤矿xx电力监控治理系统改造升级技术方案说明书方案简介目前井下共有9个变电所，别离是井下井下变电所为中央变电所（含清水泵房）、11采区5#、11采区9#、13采区7#、14采区4号变电所、14采区11号变电所、16采区15号，15采区13#变电所、15采区12#变电所。
电力监控系统已经监控的2个变电所为15采区13#变电所、15采区12#变电所，高低压开关采纳通信协议转换的方式接入了电力系统中实现监测监控。
通过已经监测的2个变电所和未监控的变电所在实际应用中发觉，现有的爱惜器功能比较简单，由于功能较少，监控上传数据少，没有有效的数据进行预警分析和故障后事件的分析，无法进行事故预防，且存在着功率方向型漏电判定不正确的情形，已经成立通信的爱惜器，爱惜器通信能力差，通信速度慢，上送遥测量要乃至几十秒才能刷新一次，而且485通信电缆容易被耦合电磁干扰，阻碍正常通信。
井下此刻在用的低压开关，为济源科灵低压开关和浙江恒泰低压开关，济源科灵的低压不具有通信能力，浙江恒泰的低压开关已经停止生产。
本方案针对现场实际情形和以后进展的趋势，采纳改换新型高、低压综保的形式，实现未监控的7个变电所高低压开关的监控，共需要改换高压爱惜器97台，低压爱惜器134台。
前期已经监控的2个变电所在以后资金丰裕的情形下慢慢改换爱惜器，这次这两个变电所仍采纳通信方式接入系统中。
同时在变电所内安装视频摄像机，井下实现9个变电所的远程集中操纵功能和视频监控。
目录一、概述..................................................................................................... 错误!未定义书签。
二、现状..................................................................................................... 错误!未定义书签。
新版煤矿监控系统升级实施与设计方案煤矿是一种特殊的工业场所，存在着较高的安全风险。
为了确保煤矿的安全生产，煤矿监控系统是必不可少的。
然而，随着科技的不断发展，旧版的煤矿监控系统已经不能满足现代煤矿的需要。
因此，本文将针对新版煤矿监控系统的升级实施与设计方案进行详细阐述。
（一）升级实施方案1.需求分析：了解现有煤矿监控系统的问题和不足之处，明确升级的目的和需求。
例如，提高监控系统的实时性、准确性和稳定性，强化煤矿的安全风险防范和预警能力。
2.技术选型：根据煤矿的实际情况和需求确定适合的监控技术和设备。
例如，选择高清摄像头、传感器网络、无线通信等先进技术，以实现全方位、多角度的监控。
3.系统设计：根据煤矿的规模和布局，设计合理的监控系统架构。
例如，确定监控区域划分、摄像头位置选取、监控中心布局等。
4.设备调试：对选购的监控设备进行调试和测试，确保设备的正常运行。
例如，调整摄像头的视角和焦距，测试网络的稳定性和延迟。
5.系统集成：将各个监控设备、传感器和网络集成到一体化的监控系统中。
例如，搭建监控服务器，配置软件平台，编写控制和数据采集程序。
6.功能验证：对升级后的监控系统进行功能验证和系统测试，确保系统的稳定性和可用性。
例如，检测监控设备的图像质量、传感器的准确性和响应速度。
7.系统培训：培训相关人员熟悉新版煤矿监控系统的使用和操作。
例如，培训技术人员了解监控设备的安装和维护，培训操作人员掌握监控系统的使用和管理。
8.系统上线：将升级后的监控系统正式投入使用，监测煤矿的安全生产。
同时，建立监控系统的定期维护和更新机制，确保系统长期稳定运行。
（二）设计方案1.前端设备：采用高清摄像头和传感器网络，实现对煤矿各个区域的实时监控和数据采集。
摄像头应具有较大的视角和高清晰度，能够覆盖广泛的监控范围。
传感器网络可用于监测气体浓度、温度、湿度等环境数据。
2.传输通信：采用无线通信技术，实现监控数据的实时传输和远程访问。

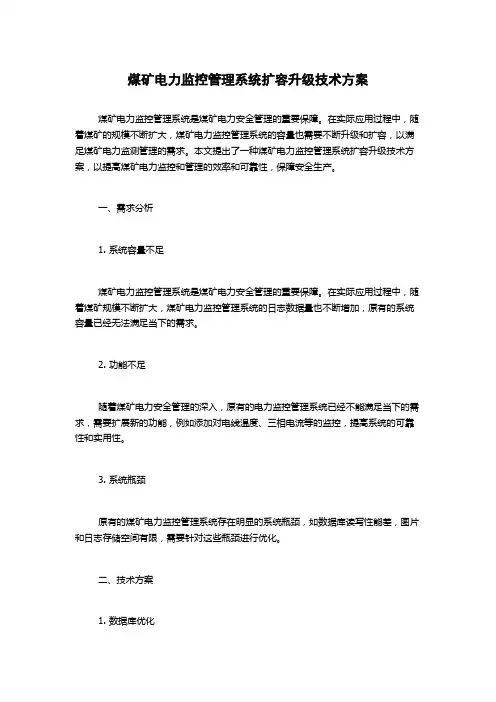

煤矿电力监控管理系统扩容升级技术方案煤矿电力监控管理系统是煤矿电力安全管理的重要保障。
在实际应用过程中，随着煤矿的规模不断扩大，煤矿电力监控管理系统的容量也需要不断升级和扩容，以满足煤矿电力监测管理的需求。
本文提出了一种煤矿电力监控管理系统扩容升级技术方案，以提高煤矿电力监控和管理的效率和可靠性，保障安全生产。
一、需求分析1. 系统容量不足煤矿电力监控管理系统是煤矿电力安全管理的重要保障。
在实际应用过程中，随着煤矿规模不断扩大，煤矿电力监控管理系统的日志数据量也不断增加，原有的系统容量已经无法满足当下的需求。
2. 功能不足随着煤矿电力安全管理的深入，原有的电力监控管理系统已经不能满足当下的需求，需要扩展新的功能，例如添加对电线温度、三相电流等的监控，提高系统的可靠性和实用性。
3. 系统瓶颈原有的煤矿电力监控管理系统存在明显的系统瓶颈，如数据库读写性能差，图片和日志存储空间有限，需要针对这些瓶颈进行优化。
二、技术方案1. 数据库优化通过调整系统参数和优化数据库设计，提高数据库的读写性能。
具体措施如下：(1) 索引优化：为数据库中的数据建立适当的索引，加快查询速度，缩短查询时间。
(2) 数据库分区：针对日志数据量的增加，将数据库按日期分成多个表，避免表的查询量过大，提高查询速度。
(3) 缓存优化：在应用程序服务器上增加缓存数据库，缓存经常查询的数据，降低数据库的负载，提高查询性能。
2. 存储空间优化通过增加存储设备和对存储设备进行优化，提高图片和日志存储空间。
具体措施如下：(1) 增加存储设备：按需增加存储设备，将其作为存储服务器接入网络，提高存储能力和性能，满足数据存储的需求。
(2) 存储设备优化：对存储设备进行优化，通过增加缓存、优化磁盘调度算法等措施，提高存储速度和稳定性。
(3) 数据压缩：通过压缩数据技术，如GZip、Snappy等压缩算法，减小图片和日志占用的磁盘空间，提高存储空间利用率。

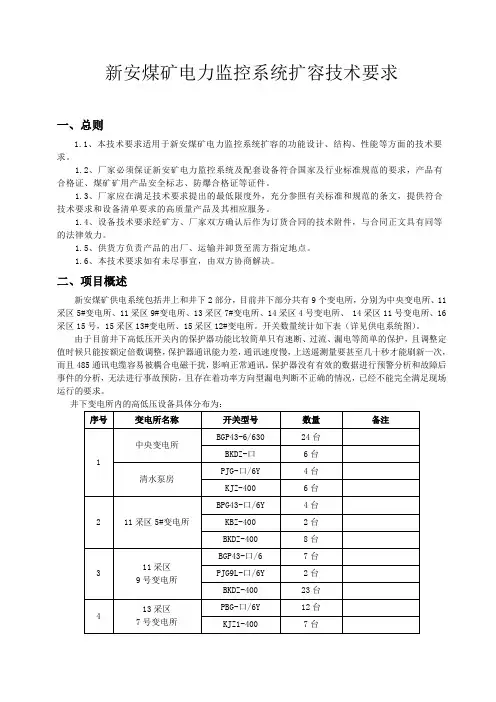

新安煤矿电力监控系统扩容技术要求一、总则1.1、本技术要求适用于新安煤矿电力监控系统扩容的功能设计、结构、性能等方面的技术要求。
1.2、厂家必须保证新安矿电力监控系统及配套设备符合国家及行业标准规范的要求，产品有合格证、煤矿矿用产品安全标志、防爆合格证等证件。
1.3、厂家应在满足技术要求提出的最低限度外，充分参照有关标准和规范的条文，提供符合技术要求和设备清单要求的高质量产品及其相应服务。
1.4、设备技术要求经矿方、厂家双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5、供货方负责产品的出厂、运输并卸货至需方指定地点。
1.6、本技术要求如有未尽事宜，由双方协商解决。
二、项目概述新安煤矿供电系统包括井上和井下2部分，目前井下部分共有9个变电所，分别为中央变电所、11采区5#变电所、11采区9#变电所、13采区7#变电所、14采区4号变电所、 14采区11号变电所、16采区15号，15采区13#变电所、15采区12#变电所。
开关数量统计如下表（详见供电系统图）。
由于目前井下高低压开关内的保护器功能比较简单只有速断、过流、漏电等简单的保护，且调整定值时候只能按额定倍数调整，保护器通讯能力差，通讯速度慢，上送遥测量要甚至几十秒才能刷新一次，而且485通讯电缆容易被耦合电磁干扰，影响正常通讯。
保护器没有有效的数据进行预警分析和故障后事件的分析，无法进行事故预防，且存在着功率方向型漏电判断不正确的情况，已经不能完全满足现场运行的要求。
新安煤矿已建立电力监控系统，实现了井下部分变电所内高、低压开关的在线监测监控功能，为了进一步提高供电系统自动化程度，满足供电安全的需要，进行变电所升级扩容改造，实现具有供电防越级跳闸、遥测、遥控、要调、遥信、温度监测、安全闭锁、场所安全智能管控、现场巡检、轮巡考勤等功能。
并实现新增的变电所监控接入原有的电力监控系统中运行为保证供电系统升级改造后的稳定性，电力系统软件、综合保护器、监测监控设备等主要系统设备必须选用同一家产品；同时综合保护器要求有生产许可证书、防爆证书，电力系统具有煤安证。

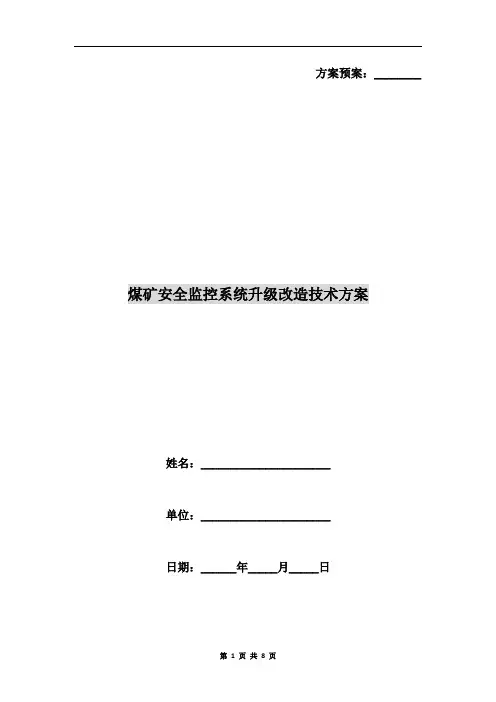

方案预案：________ 煤矿安全监控系统升级改造技术方案姓名：______________________单位：______________________日期：______年_____月_____日第1 页共8 页煤矿安全监控系统升级改造技术方案为保证煤矿安全监控系统升级改造工作的有序、有效进行，确保达到预期效果，根据安全监控系统现状、监测监控的技术发展和煤矿安全生产的客观需求，制定本方案。
一、安全监控系统升级改造基本目标1．促进安全监测监控新技术新装备的推广应用，提高安全监控系统技术性能和安全可靠性，适应煤矿安全生产的需要。
2．促进安全监测监控多元融合和信息共享，提高煤矿安全预测预警水平，实现安全监测监控信息的深度分析和综合利用。
3．支持安全监管监察，促进煤矿企业合理有效使用安全监控系统，充分发挥安全监控系统在煤矿安全生产中的重要作用，提高安全监控系统的应用水平。
二、安全监控系统升级改造基本原则1．统筹规划、试点先行、有序推进。
制定国家层面的安全监控系统升级改造总体方案、技术方案，明确总体技术要求，及时完成标准换版；在分类试点的基础上稳步推进，针对不同的矿井类型分步实施。
2．政府引导、企业主体、协同配合。
在国家煤矿安监局的领导协调下，发挥各级安全监管监察机构的作用；突出煤矿企业在安全监控系统升级改造中的主体地位和作用；引导安全监控系统生产企业积极进行产品升级，督促检测检验机构和安标中心积极配合开展相关工作。
3．立足现状、着眼需求、确保有效。
在充分利用煤矿现有安全监测监控技术装备的基础上，根据煤矿安全生产的实际需求，进行安全监控系统的升级改造；确保通过升级改造，提高安全监控系统的技术水平第 2 页共 8 页和应用水平，适应煤矿安全生产发展的需要。
4．新安装系统与煤矿在用系统分类处理。
新安装的系统满足全部新要求，煤矿在用系统应满足基本要求，其余要求可分步实施。
三、安全监控系统升级改造主要内容1．全数字化在分站至中心站数字化传输的技术上，将各类传感器、执行器至分站升级为数字传输，实现安全监控系统的全数字化。
《煤矿安全监控系统升级改造技术方案》为保证煤矿安全监控系统升级改造工作的有序、有效进行，确保达到预期效果，根据安全监控系统现状、监测监控的技术发展和煤矿安全生产的客观需求，制定本方案。
一、安全监控系统升级改造基本目标1．促进安全监测监控新技术新装备的推广应用，提高安全监控系统技术性能和安全可靠性，适应煤矿安全生产的需要。
2．促进安全监测监控多元融合和信息共享,提高煤矿安全预测预警水平,实现安全监测监控信息的深度分析和综合利用。
3．支持安全监管监察，促进煤矿企业合理有效使用安全监控系统,充分发挥安全监控系统在煤矿安全生产中的重要作用，提高安全监控系统的应用水平。
二、安全监控系统升级改造基本原则1．统筹规划、试点先行、有序推进.制定国家层面的安全监控系统升级改造总体方案、技术方案，明确总体技术要求,及时完成标准换版;在分类试点的基础上稳步推进，针对不同的矿井类型分步实施.2．政府引导、企业主体、协同配合.在国家煤矿安监局的领导协调下，发挥各级安全监管监察机构的作用;突出煤矿企业在安全监控系统升级改造中的主体地位和作用；引导安全监控系统生产企业积极进行产品升级，督促检测检验机构和安标中心积极配合开展相关工作.3．立足现状、着眼需求、确保有效。
在充分利用煤矿现有安全监测监控技术装备的基础上，根据煤矿安全生产的实际需求，进行安全监控系统的升级改造；确保通过升级改造，提高安全监控系统的技术水平和应用水平，适应煤矿安全生产发展的需要。
4．新安装系统与煤矿在用系统分类处理.新安装的系统满足全部新要求，煤矿在用系统应满足基本要求，其余要求可分步实施.三、安全监控系统升级改造主要内容1．全数字化在分站至中心站数字化传输的技术上，将各类传感器、执行器至分站升级为数字传输，实现安全监控系统的全数字化。
2．增强抗电磁干扰能力安全监控系统及组成设备采用抗干扰(EMC）技术设计,通过以下试验:地面设备3级静电抗扰度试验，评价等级为A；2级电磁辐射抗扰度试验，评价等级为A；3级脉冲群抗扰度试验,评价等级为A;交流电源端口3级、直流电源与信号端口1级浪涌（冲击）抗扰度试验,评价等级为B.试验条件：形成完整的系统架构，组成设备的类型齐全；至少一台分站达到满载要求；交换机及接口的每个电口至少带载一台设备。
煤矿安全监控系统升级改造方案首先，我们建议采用新一代的监控设备，如高清摄像头、红外摄像机等。
这些设备具有更高的分辨率和更强的适应能力，可以提供更清晰的图像和视频，使人员能够更准确地监测和判断煤矿内部的情况。
其次，我们建议引入智能分析算法，通过对摄像头图像和视频的分析，自动识别和报警异常情况。
这样可以大大降低人工监控的工作量，提高监控效率。
例如，可以利用图像识别算法来检测煤矿巷道内是否存在裂纹和塌方的迹象，以及人员是否佩戴安全帽等。
同时，我们还建议引入无人机技术，用于对煤矿进行全方位、多角度的监控。
无人机可以在煤矿内部和外部进行飞行，将实时图像和视频传输到监控中心，提供更全面的监控信息。
此外，无人机还可以利用高精度的红外热成像技术，监测煤矿内部的温度变化，预警火灾和其他热点情况。
另外，我们还可以通过引入物联网技术，实现对煤矿设备的远程监控和控制。
物联网的概念是将各种设备和传感器通过互联网连接起来，实现信息的共享和自动化控制。
通过物联网技术，可以远程监测和控制煤矿生产设备的状态，及时发现故障并采取相应的措施，提高设备的运行效率和安全性。
最后，我们建议将煤矿安全监控系统与其他管理系统进行集成。
例如，可以将监控系统与煤矿人员管理系统和安全教育培训系统相连接，实现对人员的实时监控和管理。
同时，还可以将监控系统和报警系统相连接，实现对异常情况的自动报警和应急响应。
这样可以提高煤矿的整体管理效率，减少事故的发生和损失。
综上所述，这个升级改造方案通过引入新技术、智能算法和物联网技术，提高了煤矿安全监控系统的功能和性能，为保障煤矿生产安全提供了更有效的手段。
进行系统升级改造需要充分考虑煤矿的实际情况和需求，并与相关部门和企业进行合作，建立完善的项目管理和技术支持体系，确保改造工作的顺利进行。
煤矿矿山安全监控系统升级方案为了进一步提高煤矿矿山安全监控系统的效能和响应速度，确保矿工的安全与矿山运营的顺利进行，我们设计了以下的煤矿矿山安全监控系统升级方案。
一、方案背景目前市场上的煤矿矿山安全监控系统存在一些问题，包括设备老化、功能局限、数据传输不稳定等。
同时，随着科技的发展，煤矿安全监控系统面临着新的挑战，需要进行相应升级以满足现代化的煤矿需求。
二、需求分析1. 设备升级：现有的监控设备存在年久失修、过时的问题，需要进行稳定、高效的升级。
2. 功能增强：对监控系统功能进行扩展，包括对瓦斯浓度、温度、湿度等参数的监测。
3. 风险预警：建立更加智能化的煤矿安全预警系统，及时发现和处理异常情况。
4. 数据传输：通过升级设备，提高数据传输的速率和稳定性，以确保及时获取矿山的实时数据。
5. 远程监控：加强对各工作区域的远程监控，提高监控效率和响应速度。
三、升级方案1. 设备升级：更换现有设备，采用新一代监控设备，并确保设备的良好维护，保持设备的稳定运行。
2. 功能增强：在现有系统的基础上，新增对瓦斯浓度、温度、湿度等参数的监测功能，实现全面的环境监测。
3. 预警系统：引入人工智能技术，建立基于大数据和机器学习的煤矿安全预警系统，实现对异常情况的及时发现和预测。
4. 数据传输：升级数据传输设备，提高传输速率和稳定性，确保矿山实时数据的准确性和及时性。
5. 远程监控：在各个工作区域安装高清监控摄像头，通过网络实现对各个工作区域的远程监控，实时了解工作情况。
四、实施计划1. 需求评估：详细了解煤矿的现状、需求和问题，制定升级方案。
2. 设备采购：根据升级方案确定所需设备，并进行采购。
3. 系统改造：对原有系统进行升级和改造，安装新设备，扩展新功能。
4. 测试验收：对升级后的系统进行全面测试和验收，确保系统运行稳定。
5. 上线运行：将升级后的系统正式投入使用，并进行相关培训。
6. 运维维护：定期对系统进行维护和保养，确保系统的长期稳定运行。
附件煤矿安全监控系统升级改造技术方案(征求意见稿）为保证煤矿安全监控系统升级改造工作的有序、有效进行，确保达到预期效果，根据安全监控系统现状、监测监控的技术发展和煤矿安全生产的客观需求，制定本方案。
一、安全监控系统升级改造基本目标1．促进安全监测监控新技术新装备的推广应用，提高安全监控系统技术性能和安全可靠性,适应煤矿安全生产的需要.2．促进安全监测监控多元融合和信息共享，提高煤矿安全预测预警水平，实现安全监测监控信息的深度分析和综合利用。
3．支持安全监管监察，促进煤矿企业合理有效使用安全监控系统，充分发挥安全监控系统在煤矿安全生产中的重要作用，提高安全监控系统的应用水平。
二、安全监控系统升级改造基本原则1．统筹规划、试点先行、有序推进。
制定国家层面的安全监控系统升级改造总体方案、技术方案，明确总体技术要求，及时完成标准换版；在分类试点的基础上稳步推进，针对不同的矿井类型分步实施。
2．政府引导、企业主体、协同配合.在国家煤矿安监局的领导协调下，发挥各级安全监管监察机构的作用；突出煤矿企业在安全监控系统升级改造中的主体地位和作用；引导安全监控系统生产企业积极进行产品升级，督促检测检验机构和安标中心积极配合开展相关工作.3．立足现状、着眼需求、确保有效。
在充分利用煤矿现有安全监测监控技术装备的基础上，根据煤矿安全生产的实际需求，进行安全监控系统的升级改造;确保通过升级改造,提高安全监控系统的技术水平和应用水平,适应煤矿安全生产发展的需要。
4．新安装系统与煤矿在用系统分类处理。
新安装的系统满足全部新要求，煤矿在用系统应满足基本要求，其余要求可分步实施。
三、安全监控系统升级改造主要内容1．全数字化在分站至中心站数字化传输的技术上,将各类传感器、执行器至分站升级为数字传输，实现安全监控系统的全数字化。
2．增强抗电磁干扰能力安全监控系统及组成设备采用抗干扰（EMC)技术设计，通过以下试验：地面设备3级静电抗扰度试验，评价等级为A；2级电磁辐射抗扰度试验，评价等级为A；3级脉冲群抗扰度试验，评价等级为A；交流电源端口3级、直流电源与信号端口1级浪涌（冲击）抗扰度试验,评价等级为B。
河南能源义马煤业集团新安煤矿KJ516电力监控管理系统改造升级技术方案说明书2016年4月方案简介目前井下共有9个变电所，分别是井下井下变电所为中央变电所（含清水泵房）、11采区5#、11采区9#、13采区7#、14采区4号变电所、 14采区11号变电所、16采区15号，15采区13#变电所、15采区12#变电所。
电力监控系统已经监控的2个变电所为15采区13#变电所、15采区12#变电所，高低压开关采用通讯协议转换的方式接入了电力系统中实现监测监控。
通过已经监测的2个变电所和未监控的变电所在实际应用中发现，现有的保护器功能比较简单，由于功能较少，监控上传数据少，没有有效的数据进行预警分析和故障后事件的分析，无法进行事故预防，且存在着功率方向型漏电判断不正确的情况，已经建立通讯的保护器，保护器通讯能力差，通讯速度慢，上送遥测量要甚至几十秒才能刷新一次，而且485通讯电缆容易被耦合电磁干扰，影响正常通讯。
井下现在在用的低压开关，为济源科灵低压开关和浙江恒泰低压开关，济源科灵的低压不具备通讯能力，浙江恒泰的低压开关已经停止生产。
本方案针对现场实际情况和未来发展的趋势，采用更换新型高、低压综保的形式，实现未监控的7个变电所高低压开关的监控，共需要更换高压保护器97台，低压保护器134台。
前期已经监控的2个变电所在以后资金充裕的情况下逐步更换保护器，此次这两个变电所仍采用通讯方式接入系统中。
同时在变电所内安装视频摄像机，井下实现9个变电所的远程集中控制功能和视频监控。
目录一、概述............................................................ - 4 -二、现状............................................................ - 4 -2.1井下供电现状........................................................... - 4 -2.2网络现状............................................................... - 6 -三、升级方案设计.................................................... - 6 -3.1升级扩展目标........................................................... - 6 -3.2系统结构设计........................................................... - 7 -3.3扩容变电所通讯网络..................................................... - 7 -3.4井下变电所高压开关改造接入............................................. - 8 -3.5井下变电所低压改造..................................................... - 9 -3.6井下变电所视频监控.................................................... - 10 -四、主要设备技术指标、参数......................................... - 12 -五、系统配置明细表................................................. - 16 -新安煤矿电力监控管理系统升级改造技术方案一、概述新安煤矿2013年对建立的KJ326电力监控系统进行了升级和扩容，升级为KJ516电力监控系统，实现了地面7个变电所的监测，分别是压风机房、西一（12）风机房、西三（14）变电所、东一（11）风机房、东一（11）变电所、东三（13）风机房、东五（15）变电所；井下2个变电所的监测监控，分别是15采区13#下山变所、15采区12#变电所。
通过系统电力监控系统实现了电力运行监控，采集显示供电系统的实时电力运行数据、实时运行曲线，模拟显示电网状况，报告运行事件和开关变位事件，远程调整继电保护整定值，显示超限运行报警，监测监控网络运行状况，历史数据、曲线和事件检索查询，运行报告生成和输出等功能；实现故障定位报警功能，发生故障自动发出声音和动画报警，弹出报警信息框。
发生事故时准确定位故障点，给出故障类型、参数、时间等数据，减少故障排查时间，可自动闭锁故障设备，避免试送电造成事故再次扩大。
未改造接入电力监控系统的井下变电所为中央变电所（含清水泵房）、11采区5#、11采区9#、13采区7#、14采区4号变电所、14采区11号变电所、16采区15号，为了进一步完善提高供电系统自动化程度，从而达到变电所无人值守的要求，计划在现有基础上对电力监控系统进行升级扩容，改造未监控的变电所内的高低压开关，同时接入电力监控系统中，实现变电所内的高低压开关的远程集中操作，为无人值守打下基础。
二、现状2.1井下供电现状目前井下共有9个变电所，分别是井下井下变电所为中央变电所（含清水泵房）、11采区5#、11采区9#、13采区7#、14采区4号变电所、 14采区11号变电所、16采区15号，15采区13#变电所、15采区12#变电所。
已经监控的济源矿用高压2010年08月生产的ZKJB-2000A共23台，已经监控的济源矿用低压2011年09月生产的ZKJB-K1共39台。
井下已经建立的通讯的保护器，保护器功能比较简单，由于功能较少，监控上传数据少，没有有效的数据进行预警分析和故障后事件的分析，无法进行事故预防，且存在着功率方向型漏电判断不正确的情况，已经不能完全满足现场运行的要求。
由于在实际应用中发现井下已经建立通讯的保护器，保护器通讯能力差，通讯速度慢，上送遥测量要甚至几十秒才能刷新一次，而且485通讯电缆容易被耦合电磁干扰，影响正常通讯。
井下变电所内的高低压设备具体分布为：序号变电所名称开关信息开关型号生产厂家生产日期综保型号数量1 中央变电所BGP43-6/630 济源矿用2006.03 ZKJB-2000A 24 BKDZ-口济源科灵2006.9-10 插件 6 清水泵房PJG-口/6Y 济源矿用2010.08 ZKJB-2000A 4KJZ-400 济源矿用2011.09 ZKJB-K1 62 11采区5#变电所BPG43-口/6Y 济源矿用2006.10 ZKJB-2000A 4 KBZ-400 浙江恒泰2007.08 ZBK-34F1 2BKDZ-400 济源科灵2005.6/9 插件8311采区9号变电所BGP43-口/6 济源矿用2006.10 ZKJB-2000A 7PJG9L-口/6Y 煤炭高开2007.10 ZBT-33 2BKDZ-400 济源科灵2006.9/10 插件23413采区7号变电所PBG-口/6Y 济源矿用2009.10 ZKJB-2000A 12KJZ1-400 济源矿用2011.09 ZKJB-K1 7BKDZ-400 济源科灵2006.9/10 插件15514采区4号变电所PJG-口/6Y 济源矿用2010.08 ZKJB-2000A 3PBG-口/6Y 2009.10 ZKJB-2000A 13BKDZ-口济源科灵2006.09 插件14614采区11号变电所BGP43-6Y 济源矿用2006.10 ZKJB-2000A 3PBG-口/6Y 2009.10 ZKJB-2000A 9BKDZ-口济源科灵2006.6-9 插件307 16采区15号变电所16台PJG-口/6Y 济源矿用2010.08 ZKJB-2000A 16KBZ-400 浙江恒泰2007.08 ZBK-34F1 14KJZ-400 济源矿用2011.09 ZKJB-K1 9合计231已经建立监控的变电所815采区12号变电所PJG-口/6Y 济源矿用2010.08 ZKJB-2000A 13KJZ1-口济源矿用2011.09 ZKJB-K1 14BKDZ-400 济源科灵2005.6/9 插件 4KBZ-400 浙江恒泰2007.08 ZBK-34F1 12915采区13号变电所PJG-口/6Y 济源矿用2010.08 ZKJB-2000A 10KJZ1-口济源矿用2011.09 ZKJB-K125合计62表2-12.2网络现状新安煤矿井下未建立环网平台，井筒辐射安装有2路24芯井筒光缆，每路光缆中各有8-10芯备用光缆芯。
主要巷道已经辐射有24芯通讯光缆，由于时间较长，光缆已经损坏折断，建立的电力监控系统需要重新在巷道内辐射光缆进行传输，从地面到井下的井筒光缆，目前完好可以使用已有的光缆。
光缆走向及变电所分布如下图：图2-1三、升级方案设计3.1升级扩展目标未改造接入电力监控系统的井下变电所为中央变电所（含清水泵房）、11采区5#、11采区9#、13采区7#、14采区4号变电所、14采区11号变电所、16采区15号变电所，共有高压开关97台，低压开关134台。
由于在用的开关生产日期较早保护器功能比较简单，由于功能较少，有具备通讯功能的，有不具备通讯功能的，通讯功能的保护器通讯能力差，通讯速度慢，上送遥测量要甚至几十秒才能刷新一次，而且485通讯电缆容易被耦合电磁干扰。
监控上传数据少，没有有效的数据进行预警分析和故障后事件的分析，无法进行事故预防，且存在着功率方向型漏电判断不正确的情况，已经不能完全满足现场运行的要求。
本次通过改造高低压开关内保护器为新型保护器的方式，接入变电所内的高低压保护器，达到远程遥测电参数、遥信各种状态信息、遥调保护定值设置、遥控开关分合复位操作等功能，提高供电系统自动化程度，从而达到变电所无人值守的要求。
3.2系统结构设计本次系统升级扩容项目，在新安矿现有系统结构上进行，新安煤矿现有电力监控管理系统采用应用、控制、网络、设备四层结构组成，本方案在此基础上，对每个层次的设备按需求进行升级或改造，在系统升级后能够实现新安煤矿井下变电所监控监测系统,为变电所无人值守要求提供条件和基础。
系统结构连接示意图如下：图3-13.3扩容变电所通讯网络未改造接入电力监控系统的井下变电所为中央变电所（含清水泵房）、11采区5#、11采区9#、13采区7#、14采区4号变电所、14采区11号变电所、16采区15号变电所，变电所内均没有交换机，需要新增的电力监控系统数据传输分站自行组网。
