【精品】焊丝化学镀铜生产技术

气保实芯焊丝环保镀铜工艺传统的CO2气体保护电弧焊生产工艺流程：盘条→成分化验→检、试验→盘条前处理→粗拉→细拉→镀铜→层绕→检、试验→包装→入库。

其中,镀铜工艺流程：细拉钢丝→机械脱脂→电解碱洗1→电解碱洗2→热水洗→电解酸洗→水洗→活化→水洗→化学镀铜→水洗→中和→热水洗→烘干→定径抛光→收线→检、试验。

环保新工艺：盘条→成分化验→检、试验→放线→剥壳→排刷加双段砂带机→粗拉→细拉→高压清洗（或超声波清洗）→水洗→化学镀铜→水洗→中和→热水洗→烘干→定径抛光→收线→检、试验。

具体见下面详细介绍：镀铜工序是气保焊丝生产中的重要工序,焊丝的铜层均匀性,牢固性是客户对成品焊丝的一项重要指标,因此,气保实芯焊丝环保镀铜工艺是在现有设备基础上,对盘条前处理，镀铜生产线工艺进行优化。

盘条拉拔进行无酸洗环保拉拔。

原材料Φ6.5~Φ5.5盘元放线+双段排刷机+双段砂带抛光机+拉丝放线上线粗拉无酸洗无硼化环保拉拔，而且节省酸处理硼化费用50元/吨新工艺去掉电解碱洗、电解酸洗、等多个工序,这些工序中涉及电化学、化学反应,槽池中各溶液浓度、电解电流、温度等因素都直接影响着最终的焊丝镀铜质量。

新工艺采用高压清洗或超声波清洗，通过添加高效清洗剂达到镀铜前钢丝表面无污垢的目的，同时节约成本50-100元/吨，科技环保。

合理的设定各个槽池的各个工艺参数,使生产中工艺运行更加稳定,进一步提高焊丝铜层质量稳定性。

环保镀铜焊丝镀铜工艺流程表附录一： DW-066金属通用脱胶清洗剂DW-066金属通用脱胶清洗剂,具有极强的渗透、分散、增溶、乳化，钝化功能，对油脂、污垢，凝固拉丝粉，凝胶有很好的清洗能力剥离，其脱脂、去污净洗能力超强。

经 DW-066金属通用脱胶清洗剂清洗的金属不腐蚀基体。

本产品可做到低泡清洗，能改善劳动条件，防止环境污染；适用于钕铁硼脱胶，焊丝镀前清洗，金属线材去污清洗。

特性：外观：淡黄色透明液体pH 值：13～14（100%原液）相对密度：1.05～1.10最佳清洗温度50-60℃。

专利名称：焊丝镀铜高防锈处理工艺专利类型：发明专利
发明人：王惜宝,陆同理,李致焕
申请号：CN93100952.9
申请日：19930117
公开号：CN1075174A
公开日：
19930811
专利内容由知识产权出版社提供
摘要：一种焊丝镀铜高防锈处理工艺，其技术特征是： 经清理好的焊丝在镀铜前先在钝化液中进行钝化处 理，然后在酸性化学镀铜液中镀铜，镀铜后再在钝化 抛光液中进行钝化，然后抛光。

本发明可使镀铜焊丝 从整体上提高防锈性能，同时也提高导电性能；处理 后的焊丝光亮，成本低，生产效率高，储存期长。

可广 泛用于焊丝的高防锈处理以及对镀铜钢丝、镀铜钢制 品的防锈处理。

申请人：河北工学院
地址：300130 天津市红桥区丁字沽一号路
国籍：CN
代理机构：南开大学专利事务所
代理人：李国茹
更多信息请下载全文后查看。

焊丝化学镀铜生产技术引言焊丝是焊接过程中不可或缺的材料之一，它通过在焊接材料表面形成一层铜膜，提高焊接材料的导电性和耐腐蚀性。

本文将介绍焊丝化学镀铜生产技术的基本原理、工艺流程以及优缺点。

1. 基本原理焊丝化学镀铜是通过在焊丝表面电化学反应的过程中将铜离子还原到焊丝表面形成一层铜薄膜。

其中，还原反应由溶质中的镀液提供电子，同时在电极表面形成铜原子，反应过程可用下述方程式表示：Cu2+ + 2e- → Cu2. 工艺流程焊丝化学镀铜的生产过程通常包括以下几个关键步骤：2.1 除油除锈焊丝在生产过程中往往会附着一定量的油污和锈蚀物，这些杂质会影响化学镀铜的质量。

因此，在进行化学镀铜之前，需要对焊丝进行除油除锈处理。

2.2 酸洗酸洗是除去焊丝表面的氧化物和其它污染物的重要步骤。

常用的酸洗液包括硫酸和盐酸，酸洗的时间和温度需要根据焊丝材料的类型和规格来确定。

2.3 化学镀铜在化学镀铜前，需要准备好一定浓度的镀液。

常见的镀液成分包括铜盐、还原剂、酸、缓冲剂等。

化学镀铜时，焊丝作为阴极，将电流引入镀液中，使铜离子被还原到焊丝表面，形成一层均匀的铜膜。

2.4 清洗和干燥化学镀铜完成后，焊丝需要进行充分的清洗以去除残留的镀液。

清洗过程通常包括漂洗和酸洗，以确保焊丝的表面干净无杂质。

最后，焊丝需要进行干燥处理，以防止氧化和污染。

3. 优缺点焊丝化学镀铜技术具有以下优点：•镀铜膜均匀、致密，在提高焊接材料导电性和耐腐蚀性方面效果明显；•生产过程自动化程度高，生产效率较高；•镀铜的厚度可控，适用于不同厚度的焊丝。

然而，化学镀铜技术也存在一些缺点：•镀液中的化学药品对环境造成一定的污染；•对镀铜设备和操作的要求较高，影响了生产成本；•镀铜膜的耐磨损性较差，易受到机械划伤和磨损。

结论焊丝化学镀铜生产技术是一种常用的提高焊接材料导电性和耐腐蚀性的方法。

通过基本原理和工艺流程的介绍，可以看出这项技术具有一定的优点和缺点。

在实际应用中，我们需要综合考虑环境因素、生产成本和产品质量等因素，选择合适的化学镀铜技术来满足生产需求。

焊丝镀铜工艺流程及工序材料指南
1，焊丝前处理
线材----放线剥壳------电解酸洗（20%硫酸+酸洗加速剂5%）------水洗-----硼化（硼砂按工艺，加水，加热）-----烘干
2，粗拉（拉丝粉）
3，精拉（拉丝粉）
4，焊丝镀铜
放线
机械脱脂（石英砂）
电解碱洗1 dw-037电解脱脂剂 10-15%
电解碱洗2 dw-037电解脱脂剂5-10%
热水洗
中和中和剂1 可用水代替
水洗
电解酸洗 dw-019酸洗加速剂5%，硫酸20%-25%
冷水洗
中和活化中和剂 dw-044 5% 兼具活化功能
镀铜硫酸铜硫酸镀铜添加剂dw-035，开缸剂.
冷水洗
中和中和钝化剂dw-036
热水洗
烘干
抛光拉拔 dw-036a抛光油
收线
5，精密缠绕焊丝盘
6，成品包装
镀铜焊丝生产过程标准（二）。

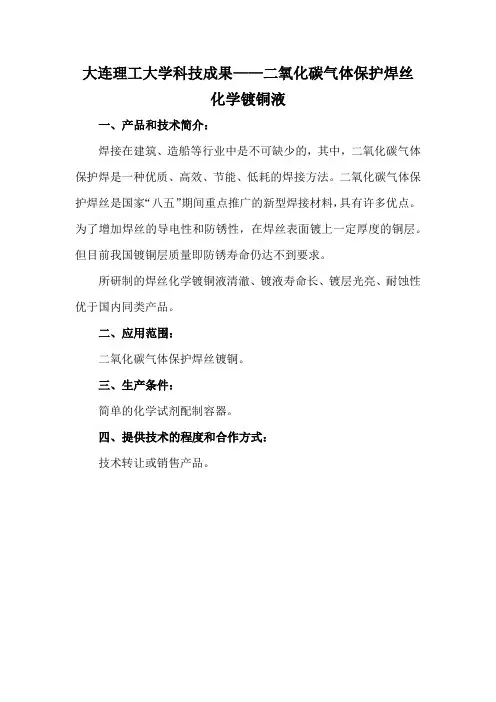

大连理工大学科技成果——二氧化碳气体保护焊丝
化学镀铜液
一、产品和技术简介：
焊接在建筑、造船等行业中是不可缺少的，其中，二氧化碳气体保护焊是一种优质、高效、节能、低耗的焊接方法。

二氧化碳气体保护焊丝是国家“八五”期间重点推广的新型焊接材料，具有许多优点。

为了增加焊丝的导电性和防锈性，在焊丝表面镀上一定厚度的铜层。

但目前我国镀铜层质量即防锈寿命仍达不到要求。

所研制的焊丝化学镀铜液清澈、镀液寿命长、镀层光亮、耐蚀性优于国内同类产品。

二、应用范围：
二氧化碳气体保护焊丝镀铜。

三、生产条件：
简单的化学试剂配制容器。

四、提供技术的程度和合作方式：
技术转让或销售产品。

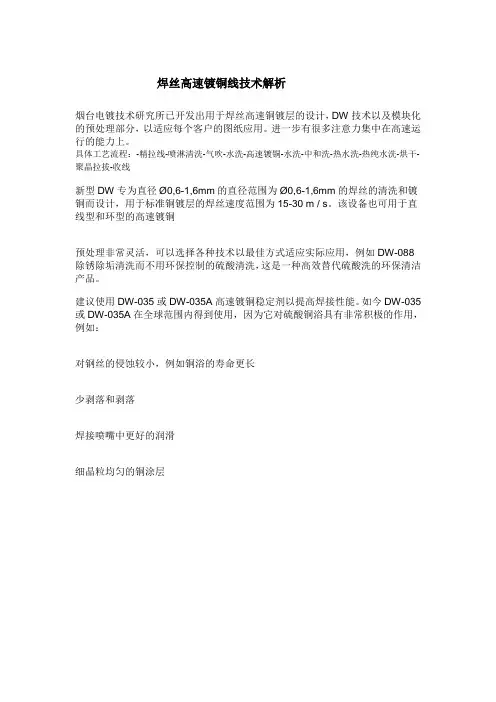

焊丝高速镀铜线技术解析
烟台电镀技术研究所已开发出用于焊丝高速铜镀层的设计，DW技术以及模块化的预处理部分，以适应每个客户的图纸应用。

进一步有很多注意力集中在高速运行的能力上。

具体工艺流程：-精拉线-喷淋清洗-气吹-水洗-高速镀铜-水洗-中和洗-热水洗-热纯水洗-烘干-聚晶拉拔-收线
新型DW专为直径Ø0,6-1,6mm的直径范围为Ø0,6-1,6mm的焊丝的清洗和镀铜而设计，用于标准铜镀层的焊丝速度范围为15-30 m / s。

该设备也可用于直线型和环型的高速镀铜
预处理非常灵活，可以选择各种技术以最佳方式适应实际应用，例如DW-088除锈除垢清洗而不用环保控制的硫酸清洗，这是一种高效替代硫酸洗的环保清洁产品。

建议使用DW-035或DW-035A高速镀铜稳定剂以提高焊接性能。

如今DW-035或DW-035A在全球范围内得到使用，因为它对硫酸铜浴具有非常积极的作用，例如：
对钢丝的侵蚀较小，例如铜浴的寿命更长
少剥落和剥落
焊接喷嘴中更好的润滑
细晶粒均匀的铜涂层
DW高压清洗装置
DW高压清洗装置添加DW-088介质可从钢丝表面彻底清除干燥的拉丝润滑剂，及氧化皮残余。

主要特征：
精心准备的线材可提高铜镀层质量
在干式拉伸机后使用热水清洁装置可延长镀铜浴的使用寿命。

两个由DW专利的由不锈钢制成的清洁单元，可在高压下完美清洁线
配备耐腐蚀性液体的高压泵，专为连续重型运行而设计
电线尺寸：Ø0.2– 6.0毫米
速度：
最高25m / s
工作温度：<90°摄氏度
耗水量：50 – 100l / h
压缩的空气：<6par。

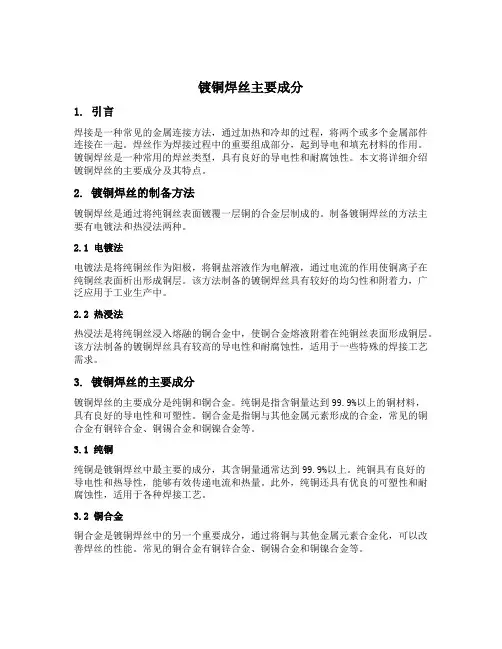

镀铜焊丝主要成分1. 引言焊接是一种常见的金属连接方法，通过加热和冷却的过程，将两个或多个金属部件连接在一起。

焊丝作为焊接过程中的重要组成部分，起到导电和填充材料的作用。

镀铜焊丝是一种常用的焊丝类型，具有良好的导电性和耐腐蚀性。

本文将详细介绍镀铜焊丝的主要成分及其特点。

2. 镀铜焊丝的制备方法镀铜焊丝是通过将纯铜丝表面镀覆一层铜的合金层制成的。

制备镀铜焊丝的方法主要有电镀法和热浸法两种。

2.1 电镀法电镀法是将纯铜丝作为阳极，将铜盐溶液作为电解液，通过电流的作用使铜离子在纯铜丝表面析出形成铜层。

该方法制备的镀铜焊丝具有较好的均匀性和附着力，广泛应用于工业生产中。

2.2 热浸法热浸法是将纯铜丝浸入熔融的铜合金中，使铜合金熔液附着在纯铜丝表面形成铜层。

该方法制备的镀铜焊丝具有较高的导电性和耐腐蚀性，适用于一些特殊的焊接工艺需求。

3. 镀铜焊丝的主要成分镀铜焊丝的主要成分是纯铜和铜合金。

纯铜是指含铜量达到99.9%以上的铜材料，具有良好的导电性和可塑性。

铜合金是指铜与其他金属元素形成的合金，常见的铜合金有铜锌合金、铜锡合金和铜镍合金等。

3.1 纯铜纯铜是镀铜焊丝中最主要的成分，其含铜量通常达到99.9%以上。

纯铜具有良好的导电性和热导性，能够有效传递电流和热量。

此外，纯铜还具有优良的可塑性和耐腐蚀性，适用于各种焊接工艺。

3.2 铜合金铜合金是镀铜焊丝中的另一个重要成分，通过将铜与其他金属元素合金化，可以改善焊丝的性能。

常见的铜合金有铜锌合金、铜锡合金和铜镍合金等。

3.2.1 铜锌合金铜锌合金是一种常用的铜合金，通常含有一定比例的锌元素。

铜锌合金具有良好的机械性能和耐腐蚀性，适用于高强度焊接工艺。

3.2.2 铜锡合金铜锡合金是一种常见的铜合金，通常含有一定比例的锡元素。

铜锡合金具有较低的熔点和良好的润湿性，适用于低温焊接和电子元器件的制造。

3.2.3 铜镍合金铜镍合金是一种耐腐蚀性能较好的铜合金，通常含有一定比例的镍元素。

焊丝化学镀铜化学品济南泰格化工有限公司2011年5月18日一，焊丝表面镀铜的作用(1)防止焊丝表面生锈；(2)减少摩擦因数，减少对导电嘴的磨损，提高导电嘴的使用寿命；(3)减少导电嘴和焊丝的接触电阻。

镀铜质量对焊接质量也有很大影响：(1)焊丝表面生锈后导致焊缝夹杂物增多致使焊接质量不合格；(2)镀铜层和钢丝结合强度不足导致其在焊接过程中脱落，并与红热焊缝表面时有接触。

由于铜是低熔点金属并有很强的渗透能力，这样就会在焊缝表面形成裂纹，因此，保证焊丝镀铜质量是非常重要的。

镀铜工艺流程：放线→钢丝刷机械破膜→振动沙洗→电解碱洗→水洗→电解酸洗→水洗→化学镀铜→水洗→钝化（选择性添加）-热水洗→烘干→定径抛光→收线。

济南泰格化工有限公司根据CO2气保焊丝在化学镀铜过程中钢丝拉拔附着物状况，镀前酸，碱洗质量，化学镀液成分等情况对焊丝表面铜层附着力、色泽质量方面的影响，从而相应改进了气保焊丝化学镀铜生产线工艺，使镀铜后的焊丝质量符合国家标准（GB/T8100-2008中的5.6.1及5.6.2等要求。

二，焊丝镀铜达到技术质量标准主要特点：1.改进化学镀铜液的成分，从而提高镀铜层的结合力及表面色泽2.改进化学镀铜前处理工艺，选用优质电解脱脂剂，电解酸洗加速剂，保证化学镀铜质量。

3.精整抛光速度达到160-180m/min。

4.由于加入电解脱脂剂，电解酸洗加速剂，焊丝镀铜添加剂，碱、酸洗液,镀铜液的有效寿命为清洗40吨焊丝以上。

5.镀铜层结合力达到不起鳞、无铜层剥落，铜层厚度≤0.5um。

6.精整抛光后的表面色泽均匀，具有较好的抗腐蚀能力。

三，焊丝镀铜易出现的质量问题目前焊丝镀铜采用化学镀和电镀两种方法。

化学镀成本低、孔隙率小、镀层结合强度低，电镀成本高、孔隙率大、镀层结合强度高。

日本焊丝一般采用电镀，西欧采用化学镀，我国则以化学镀为主，少数厂家采用电镀。

焊丝镀铜易出现的故障1，镀铜层不均匀、结合力差、易掉铜屑2 ，镀铜层易生锈、保存时间短3，焊丝铜层过薄，表面露铁，或者一半有铜，一半无铜。

焊丝化镀铜工艺及故障处理方法烟台电镀技术研究所2015.6目录1，焊丝化镀铜生产工艺配方及配液管理。

2，焊丝化镀铜故障处理3,焊丝镀铜检验方法4,高速镀铜稳定剂DW-035在CO2气保焊丝化镀铜上的应用5,置换镀铜溶液成分的化学分析6,CO2气保焊丝表面质量和送丝是否均匀的因果关系7,焊丝镀铜工艺流程及工序材料指南8,Dw-036环保拉丝润滑防锈油9,Dw-036B无镀铜焊丝导电润滑脂10,DW-035A焊丝高速镀铜稳定剂粉剂11,DW-035焊丝高速镀铜稳定剂1,焊丝化镀铜生产工艺配方及配液管理一、化镀生产工艺配方及配液管理1、工艺流程：放线——振动砂洗(热水洗)-----水洗——电解碱洗——热水洗——电解酸洗——水洗——活化——化镀铜——水洗中和——热水洗——烘干——抛光收线2、工艺配方：单位（g/l）(1)碱洗（下槽）:NaOH(片碱)85-120；Na2CO3(纯碱)45-55；Na3PO415-20(2)酸洗（下槽）：H2SO4（硫酸）180-220；dw-019酸洗加速剂:10g/L（Fe2+≤80g/l）(3)化镀槽:CuSO4.5H2O(硫酸铜)40-60，H2SO4(硫酸)70-95；dw-0351mlFe2+≤60-80g/l(4)活化槽：稀硫酸：60-80g/l（5）中和槽：纯碱、小苏打（碳酸氢钠）PH≥8-93、dw-035稳定剂的添加：单位（ml/l）参照说明书4配置方法及添加规律4-1碱洗；将三种药品按照配方要求各自称重后均匀加入槽中，升温到90℃即可。

4-2酸洗：先在槽中加2/3体积的水，然后将计算量的硫酸徐徐加入槽中（防止飞溅伤人）。

4-3将计算量的硫酸铜用温水搅拌，待全部溶解后加入槽中，然后加入计算量的硫酸。

在搅拌的情况下将配好的稳定剂徐徐加入，静置12-24小时后生产效果更好。

4-4添加规律：（仅供参考.短期有效。

化验最佳）.4-4-1以上各槽中的化工原料，可根据每天化验数据分析对照配方浓度的最佳要求，计算出添加量分别溶解或加入各自槽中即可。

焊丝化学镀铜生产技术引言焊丝是一种常用的焊接材料，广泛应用于各个行业的焊接工艺中。

为了提高焊丝的导电性和抗腐蚀性能，常常需要对焊丝进行化学镀铜处理。

本文将介绍焊丝化学镀铜的生产技术及其工艺流程。

1. 焊丝化学镀铜工艺流程焊丝化学镀铜的工艺流程一般包括以下几个步骤：1.1. 焊丝表面处理在进行化学镀铜之前，首先需要对焊丝表面进行处理，以去除表面的氧化物、油污等杂质。

常用的表面处理方法包括机械抛光和酸洗。

1.2. 催化剂涂覆在表面处理完成后，需要将催化剂涂覆在焊丝表面。

催化剂的主要作用是促进铜的沉积，提高镀铜的效果。

常用的催化剂有氯化铜和酒石酸铜等。

1.3. 化学镀铜经过催化剂涂覆后，焊丝进入化学镀铜槽中进行镀铜处理。

化学镀铜是利用电化学原理，在焊丝表面沉积一层铜金属。

镀铜过程中需要控制镀液的温度、pH值、电流密度等参数，以获得均匀、致密的铜镀层。

1.4. 清洗和干燥完成化学镀铜后，焊丝需要进行清洗和干燥处理，以去除镀液残留和表面的水分。

清洗一般使用水洗和酸洗等方法，干燥则可以通过自然风干或烘干机等方式进行。

2. 焊丝化学镀铜工艺参数控制在焊丝化学镀铜的生产过程中，需要对一些关键参数进行控制，以确保镀铜效果的稳定和一致性。

以下是一些常见的工艺参数及其控制方法：2.1. 温度控制镀铜槽中的温度是影响镀铜速度和镀层质量的重要参数。

较高的温度可以提高镀铜速度，但过高的温度可能导致镀层粗糙和颗粒状。

常见的温度控制方法包括使用恒温水槽或加热器等设备。

2.2. pH值控制镀铜槽中的pH值对镀铜效果有着重要影响。

一般来说，较高的pH值可以提高镀铜速度，但过高的pH值可能导致镀层颗粒增多和凝聚。

pH值的控制可以通过添加酸碱调节剂来实现，同时使用pH计进行在线监测。

2.3. 电流密度控制电流密度是指单位面积上流过的电流量，对镀铜速度和镀层厚度有直接影响。

合适的电流密度能够获得均匀的镀层，但过高的电流密度可能导致镀层厚度不均匀。

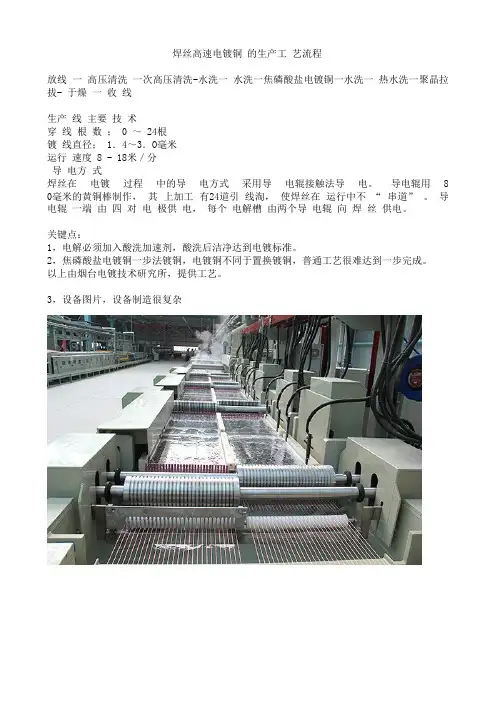

焊丝高速电镀铜 的生产工 艺流程放线 一 高压清洗一次高压清洗-水洗一 水洗一焦磷酸盐电镀铜一水洗一 热水洗一聚晶拉拔- 于燥 一 收 线生产 线 主要 技 术穿 线 根 数 ； 0 ～ 24根镀 线直径； 1．4～3．O毫米运行 速度 8 - 18米／分导 电方 式焊丝在 电镀 过程 中的导 电方式 采用导 电辊接触法导 电。

导电辊用 8 0毫米的黄铜棒制作， 其 上加工 有24道引 线淘， 使焊丝在 运行中不 “ 串道” 。

导 电辊 一端 由 四 对 电 极供 电， 每个 电解槽 由两个导 电辊 向 焊 丝 供电。

关键点：1，电解必须加入酸洗加速剂，酸洗后洁净达到电镀标准。

2，焦磷酸盐电镀铜一步法镀铜，电镀铜不同于置换镀铜，普通工艺很难达到一步完成。

以上由烟台电镀技术研究所，提供工艺。

3，设备图片，设备制造很复杂焊丝焦磷酸盐高速镀铜添加剂附一：DW-035B一.特点1DW-035B为单一添加剂光亮剂，可得到高平整及完美的低电流区镀层。

2光亮度高，可使镀件获得完全的镜面光亮。

3挂镀、滚镀均可适用。

4二.镀液组成及操作条件成份及操作条件镀铜范围镀铜标准焦磷酸铜（g/L）70~90 80焦磷酸钾（g/L）280~350 320三.镀液维护1铜浓度太高或太低时，容易发生烧焦及雾状。

2焦磷酸钾它是焦铜的络合剂，浓度高时覆盖性能佳，但光泽会移到低电位区，浓度低时则相反。

3P比焦磷酸根P2O7和金属铜的重量比（P2O7 /Cu）.P比太高时，阳极溶解和导电性较好，但阴极效率会变低且镀层易烧焦。

P比太低时，阳极溶解和走位能力变差，密着性也不良。

4PH 应严格控制在8.5~8.9之间，太高，则将导至镀层烧焦或密着性不良。

太低，则将导至正磷酸根累积过高。

可用聚磷酸及苛性钾去调整PH值。

5氨水应每日补充氨水，它能提升阳极溶解能力。

氨水不足时，镀层有雾状，模糊不清或产生烧焦现象。

氨水太多时，低电区光亮度变差，覆盖力也不良。

焊丝化学镀铜生产技术引言焊丝化学镀铜是一种常用的表面处理技术，用于保护焊丝免受腐蚀和增强其导电性能。

本文将介绍焊丝化学镀铜的工艺流程、原理和应用。

工艺流程焊丝化学镀铜的工艺流程主要包括以下步骤：1.清洗：将焊丝浸泡在碱性清洗液中，去除表面的油污和污染物，确保焊丝表面干净。

2.酸洗：将焊丝浸泡在酸性洗涤剂中，去除焊丝表面的氧化层，提高镀铜效果。

3.镀铜：将焊丝浸泡在含有铜离子的电解液中，通过外加电流，使铜离子还原成铜金属，并在焊丝表面形成一层均匀的铜镀层。

4.洗涤：将焊丝从电解液中取出，用清水彻底冲洗焊丝，去除残留的电解液和其他杂质。

5.烘干：将焊丝放置在烘干炉中，用热风将焊丝表面的水分蒸发，使其完全干燥。

6.包装：将经过镀铜处理的焊丝进行包装，确保其质量在运输和储存过程中不受损。

原理焊丝化学镀铜的原理基于电化学反应。

在镀铜的过程中，焊丝作为阴极，电解液中的铜离子还原为铜金属，并在焊丝表面形成一层均匀的铜镀层。

电流的极性是通过外部电源控制的，同时要根据焊丝的形状和尺寸等参数，调整电流密度和电镀时间，以获得所需的镀层厚度和均匀性。

应用焊丝化学镀铜技术广泛应用于以下领域：1.电子产业：焊丝化学镀铜可以提高焊丝的导电性能和耐腐蚀性，使其更适用于电子元器件的制造。

特别是对于微型电子元器件，焊丝的尺寸较小，需要具有更高的导电性能，以实现更好的电子连接。

2.汽车制造：焊丝化学镀铜可以保护焊丝免受腐蚀，延长其使用寿命。

在汽车制造中，焊丝常用于车身焊接，在恶劣环境下容易受到腐蚀。

通过镀铜处理，焊丝表面形成的铜镀层能有效防止腐蚀，提高焊丝的可靠性和耐久性。

3.通信设备：焊丝化学镀铜可以提高焊丝的导电性能和信号传输质量。

在通信设备中，焊丝常用于连接电路板上的电子元件，稳定的信号传输对设备的性能至关重要。

焊丝通过化学镀铜后，铜镀层的导电性能可以增强信号传输能力，提高通信设备的稳定性和可靠性。

结论焊丝化学镀铜是一种有效的表面处理技术，可以提高焊丝的导电性能和耐腐蚀性，广泛应用于电子产业、汽车制造和通信设备等领域。

镀铜焊丝生产工艺流程
产品描述
说明:ER70S-6是低合金钢焊丝,由于采用了独特的工艺措施，使其具有较强的铜层结合力和抗锈蚀能力，焊接过程中，焊丝送丝稳定，焊缝成形美观，飞溅小，焊接工艺优良，焊缝具有较高的低温冲击性。

用途:适用于船舶用钢(A 、B 、D 、E 、A36、D36、E36)和相同等级强度的低合金钢重要结构的焊接.如集装箱、车辆、建筑机械的气体保护半自动和自动焊接。

符合标准：
GB/T ：ER50-6 DIN ：SG2 JIS ：YGW12
AWS ：ER70S-6 BS ：A18 EN ：G3Sil
包装
规格
丝盘 净重
φ0.8~1.6(mm) D100mm D200mm D270mm D300mm K300mm 1公斤、5公斤、15公斤、18公斤、20公斤
焊丝化
学
成份(%)
C Mn Si P S Cr Ni Cu 0.06~0.15 1.40~1.85 0.80~1.
15 ≤0.025 ≤0.035 - - ≤0.50 熔敷金
属
机械性
能
屈服强度σ0.2(Mpa) 抗拉强度σb(Mpa) 延伸率δ5(%) AKV 冲击功(J) ≥420 ≥500 ≥22 ≥27(-29)
焊丝直
径(mm) φ0.8
φ1.0 φ1.2 φ1.6 焊接位置 焊接电流(A) 40~14
0 50~220 80~350 120~550
注意事项: 焊丝进厂后必须存放在干燥环境中,不能
随便打开焊丝盘的防水包装
焊接前应清除焊接面的油、锈、水分等杂
质。

焊丝化学镀铜生产技术焊丝化学品工艺详解济南泰格化工有限公司2011年12月20日一、焊丝表面镀铜的作用(1)防止焊丝表面生锈；(2)减少摩擦因数，减少对导电嘴的磨损，提高导电嘴的使用寿命；(3)减少导电嘴和焊丝的接触电阻。

镀铜质量对焊接质量也有很大影响：(1)焊丝表面生锈后导致焊缝夹杂物增多致使焊接质量不合格；(2)镀铜层和钢丝结合强度不足导致其在焊接过程中脱落，并与红热焊缝表面时有接触。

由于铜是低熔点金属并有很强的渗透能力，这样就会在焊缝表面形成裂纹，因此，保证焊丝镀铜质量是非常重要的。

镀铜工艺流程：放线→钢丝刷机械破膜→振动沙洗→电解碱洗→水洗→电解酸洗→水洗→化学镀铜→水洗→钝化（选择性添加）-热水洗→烘干→定径抛光→收线。

济南泰格化工有限公司根据CO2气保焊丝在化学镀铜过程中钢丝拉拔附着物状况，镀前酸，碱洗质量，化学镀液成分等情况对焊丝表面铜层附着力、色泽质量方面的影响，从而相应改进了气保焊丝化学镀铜生产线工艺，使镀铜后的焊丝质量符合国家标准（GB/T8100-2008）中的5.6.1及5.6.2等要求。

二、焊丝镀铜达到技术质量标准主要特点：1.改进化学镀铜液的成分，从而提高镀铜层的结合力及表面色泽2.改进化学镀铜前处理工艺，选用优质电解脱脂剂，电解酸洗加速剂，保证化学镀铜质量。

3.精整抛光速度达到160-180 m/min。

4.由于加入电解脱脂剂，电解酸洗加速剂，焊丝镀铜添加剂，碱、酸洗液,镀铜液的有效寿命为清洗40吨焊丝以上。

5.镀铜层结合力达到不起鳞、无铜层剥落，铜层厚度≤0.5um。

6.精整抛光后的表面色泽均匀，具有较好的抗腐蚀能力。

三、焊丝镀铜易出现的质量问题目前焊丝镀铜采用化学镀和电镀两种方法。

化学镀成本低、孔隙率小、镀层结合强度低，电镀成本高、孔隙率大、镀层结合强度高。

日本焊丝一般采用电镀，西欧采用化学镀，我国则以化学镀为主，少数厂家采用电镀。

焊丝镀铜易出现的故障1，镀铜层不均匀、结合力差、易掉铜屑2，镀铜层易生锈、保存时间短3，焊丝铜层过薄，表面露铁，或者一半有铜，一半无铜。

焊丝生产工艺流程
二氧化碳气体保护焊丝主要用于桥梁，船舶，汽车，压力容器，钢结构，管道等低碳钢及低合金的焊接。

采用co2或者Ar+co2的混合气体作为保护气体。

生产工艺流程：原材料（盘条）——机械剥壳——水擦洗——电解酸洗——水洗——硼化——粗拉（一般由规格5.5拉拔到2.2到2.5不等）——精拉。

到这里，将它归为{拉丝工序}。

化学镀铜工序：镀铜防线机——水擦洗——电解碱洗（为达到清洗效果一般有2道碱洗）——水洗——中和——电解酸洗——水洗——活化——镀铜——水洗——中和——热水洗——烘干——抛光——收线。

这一段为化镀或者镀铜工序。

精密层绕——打包——入库....
主要设备：
前处理设备——粗拉机组，收线机——精拉机组——镀铜生产线——层绕机——包装机——工字轮——（630.800）——对焊剂——轧尖机。
