步进电机异响的原因及其处理方法步进电机是一种常见的电机类型，广泛应用于各种设备中。
然而，在使用步进电机的过程中，有时会发现电机出现异响的情况。
那么，步进电机出现异响的原因是什么？我们应该怎样处理这种异响问题呢？首先，让我们来了解一下步进电机的工作原理。
步进电机是一种将电能转化为机械能的装置。
它将电流输入电机，通过电磁效应产生转动力矩，从而实现转动。
然而，由于步进电机内部存在着传动系统、轴承等机械组件，这些组件在工作时会产生一定的噪音。
除此之外，以下几个因素也可能导致步进电机出现异响：1. 轴承磨损：步进电机的轴承通常由金属或塑料制作而成，在长时间使用后容易出现磨损。
当轴承磨损严重时，电机转动时会出现噪音。
处理方法：定期检查电机轴承的磨损情况，如果发现有严重磨损的情况，应及时更换轴承。
2. 齿轮传动：某些步进电机的转动是通过齿轮传动来实现的，齿轮之间的接触摩擦会产生一定的噪音。
处理方法：通过添加润滑油或润滑脂来减少齿轮之间的摩擦，从而减少噪音。
3. 电机负载过重：如果步进电机在工作时所承受的负载过重，电机会产生过大的转动力矩，导致异响的产生。
处理方法：合理设计负载，确保电机所承受的负载在其额定范围内，避免过载使用电机。
4. 电流过大：如果步进电机的控制电流过大，电机会受到过大的驱动力，从而引起电机过载，产生异响。
处理方法：根据电机的额定电流调整控制电流的大小，确保电机能够正常工作。
5. 磁场干扰：电机工作时，由于电流切换等原因，可能会产生磁场干扰，导致电机运转不稳定，产生异响。
处理方法：通过增加屏蔽材料、调整电机布线等方式来减少磁场干扰，确保电机的正常运行。
综上所述，步进电机出现异响的原因主要有轴承磨损、齿轮传动、电机负载过重、电流过大以及磁场干扰等。
在处理异响问题时，我们应该根据具体情况，采取相应的处理方法，包括定期检查轴承磨损情况、添加润滑油或润滑脂、合理设计负载、调整控制电流、增加屏蔽材料等。
电机故障排查与维修方法总结电机是现代社会中广泛使用的一种电力设备，它在工业生产、交通运输、家庭生活中起着至关重要的作用。
然而，在长时间的使用过程中，电机也可能会出现各种故障，影响其正常运行。
本文将对常见的电机故障进行排查与维修方法的总结，帮助读者快速解决电机故障问题。
一、电机无法启动1. 检查电源接线：首先，检查电源接线是否正确牢固，确保电源正常供电。
如果发现电源接线存在问题，应立即修复或更换。
2. 检查电机保护器：确认电机保护器是否正常工作，如果保护器过载或故障，需要及时更换。
3. 检查电机开关：检查电机开关是否正常，如果发现开关故障，需要修复或更换。
4. 检查电机电容器：确定电机电容器是否损坏或放电，如有问题，需要更换电容器。
二、电机过热1. 检查电机负载：确定电机是否承受过大的负载，如果是，请减少负载或更换合适的电机。
2. 检查电机通风：确保电机周围的通风系统正常工作，如果通风不良，需改善通风条件。
3. 检查冷却系统：检查电机冷却系统是否正常，如冷却器损坏或堵塞，需要进行修复或更换。
4. 检查电机绝缘：定期检查电机绝缘性能，如发现绝缘损坏，应及时更换绝缘材料。
三、电机运行不稳定或振动过大1. 检查电机基座：检查电机基座是否牢固，如果松动，需要重新紧固。
2. 检查电机轴承：确认电机轴承是否损坏或磨损，如有问题，应清洁或更换轴承。
3. 检查电机平衡：检查电机转子的平衡性能，如不平衡，需要进行动平衡处理。
4. 检查电机驱动装置：确保电机驱动装置正常工作，如齿轮、传动皮带等出现问题，需要修复或更换。
四、电机噪音过大1. 检查电机定子和转子：确认电机定子和转子是否紧固，如松动，需重新紧固。
2. 检查电机轴承：检查电机轴承是否损坏或磨损，如有问题，应清洁或更换轴承。
3. 减少机械接触噪声：对电机周围的机械部件进行适当的润滑和维护，减少机械接触噪声。
4. 检查电机外壳：确保电机外壳没有松动或损坏，如有问题，应进行相应的修理。
步进电机轴承常见故障分析步进电机轴承常见故障分析概要：轴承是步进电机的关键器件，也是易损器件。
轴承能否正常运行，关系到步进电机的平稳运行。
轴承自身及各种外部因素也常常影响轴承的正常运行，使轴承故障的诊断变得错综复杂。
结合维修实践，分析步进电机轴承常见故障及处理方法，采用简单实用的听触法检测轴承的云在运转状态，并对预防其损坏提出了相应的措施。
正文：步进电机的轴承是电机静止部分和旋转部分的连接器件，不止影响电机的运行，甚至影响电机的寿命。
从而影响电机的产品质量，所以要重视日常使用及维护保养。
1、滚动轴承常见故障分析滚动轴承的摩擦阻力较小，机械效率较高，润滑和维护方便，并且已经标准化，在步进电机中应用广泛。
滚动轴承常见故障如下。
1.1轴承温度过高在电机运行中，用手抚摸小瓦盖或轴承盖座时，应以不感觉烫手为正常，反之则表明轴承温度过高。
造成轴承温度过高的原因有：（1）润滑脂质量不符合要求或变质，粘度过高，油脂过多。
电机不能加得太多或太少，一般约占轴承座1/3~1/2。
转速低、负载轻的轴承可以多加一点；转速高、负载重的轴承应该少加一些。
（2）滚动轴承装配不合适，新换轴或重新加工轴颈与轴承档之间无退刀槽或轴颈加工尺寸不合适，造成轴承装不到位。
轴承间隙过小时，由于油流在间隙内剪刀摩擦损失过大，也会引起轴承发热；同时，间隙过小时，油量会减少，来不及带走摩擦产生的热量，会进一步提高轴承的温升。
但是间隙过大则会改变轴承的动力特性，引起转子运转不稳定。
因此，需要针对不同的设备何使用条件选择合适的轴承间隙。
调整装配工艺，如不合格，上车床二次加工后重新组装。
（3）轴承跑套。
轴承跑套有两种，一种是跑外套，即轴承外圈与轴承室之间有相对位移；另外一种是跑内套，即轴承内圈与轴颈之间有相对位移。
轴承跑套时会发热，并伴有“吱吱”声。
处理方法可粘结剂缓和，或拆卸重新加工更换。
（4）滚动轴承缺油。
电动机正常运转时发出连续均匀的“嗡嗡”声，如果运行中的电机轴承发出“咕噜咕噜”声及间歇性啸叫声时，表明轴承缺少润滑脂。
步进电机失步处理方法步进电机是一种常见的电机类型，具有精度高、控制方便等优点，广泛应用于各种领域。
但是，在使用步进电机时，时常会遇到步进电机失步的问题，这就需要我们在日常应用时合理处理。
下面，我们就来仔细讨论一下步进电机失步的处理方法。
一、检查电机驱动器和线路：步进电机的运转是由驱动器来实现的，因此，我们首先需要检查驱动器是否正常，以及线路是否连接正确。
可以更换电机驱动器或调整电机线路，确保连接正确，能够避免由于外界干扰或者连接错误导致的失步问题。
二、更换电机型号：如果对于所使用的电机型号来说，输出扭矩过小时，步进电机很容易就会失步。
因此，更换适当的电机型号是一种解决方式。
在选择电机型号的时候，我们要注意电机的输出扭矩、步数角度以及转速等参数。
三、增加等待时间：有时候，步进电机可能会失步在步骤变化的交界面。
我们可以通过增加等待时间的方式来解决这类问题。
这样能够保持电机的持续运转，同时在转向时，减缓步进电机的速度。
在机器运行时通过参数设置来控制等待时间，可以避免电机失步的情况。
四、增加电机驱动电流：适当调整电机驱动器的参数，增加电机驱动电流，能够提高电机的输出扭矩，从而避免电机失步的情况。
但是要注意驱动电流不能超过电机额定电流，否则会损坏电机。
五、改变步进电机的饱和磁阻：通过改变步进电机饱和磁阻，可以改善步进电机失步的情况，提高步进电机的输出扭矩。
但是要注意不要将磁阻改得过低，否则会造成电机电流过大，从而导致电机失步。
总之，步进电机失步的处理方法有很多，我们需要根据具体的情况进行选择。
在平时应用中，我们要注意保持电机的正常运转，避免外部干扰，及时发现并解决步进电机失步的问题。
只要采取正确的处理方式，我们就能够顺利地完成使用步进电机的各项任务。

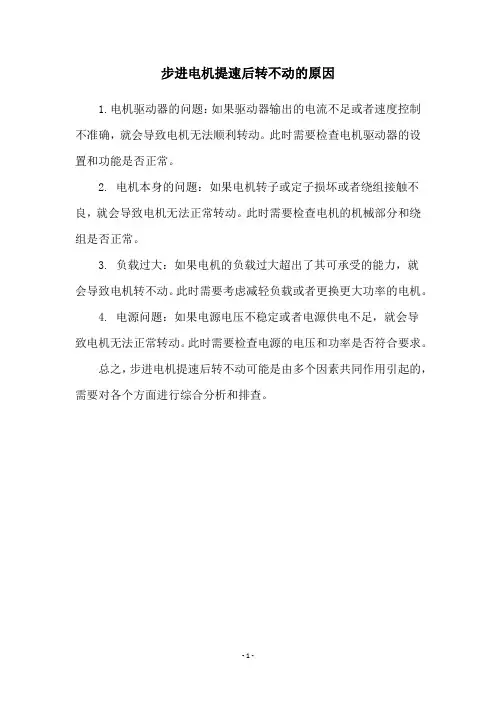

步进电机提速后转不动的原因
1.电机驱动器的问题：如果驱动器输出的电流不足或者速度控制不准确，就会导致电机无法顺利转动。
此时需要检查电机驱动器的设置和功能是否正常。
2. 电机本身的问题：如果电机转子或定子损坏或者绕组接触不良，就会导致电机无法正常转动。
此时需要检查电机的机械部分和绕组是否正常。
3. 负载过大：如果电机的负载过大超出了其可承受的能力，就
会导致电机转不动。
此时需要考虑减轻负载或者更换更大功率的电机。
4. 电源问题：如果电源电压不稳定或者电源供电不足，就会导
致电机无法正常转动。
此时需要检查电源的电压和功率是否符合要求。
总之，步进电机提速后转不动可能是由多个因素共同作用引起的，需要对各个方面进行综合分析和排查。
- 1 -。
步进电动机失步原因分析及解决方法步进电动机失步原因分析及解决方法对经济型数控舰床在加工过程中，引起步进电动机失步的原因进行了全面分析，并提出了相应的解决方法。
步进电动机与驱动电路组成的开环数控系统，因其简单的结构、低廉的价格和可靠的性能，在经济型数控机床中得到了广泛应用，在我国机床行业的数控化进程中占有重要的地位。
步进电动机经常被用于精确定位的场合，因而保证电动机不发生失步至关重要。
失步及其危害步进电动机正常工作时，每接收一个控制脉冲就移动一个步距角，即前进一步。
若连续地输入控制脉冲，电动机就相应地连续转动。
步进电动机失步包括丢步和越步。
丢步时，转子前进的步数小于脉冲数；越步时，转子前进的步数多于脉冲数。
一次丢步和越步的步距数等于运行拍数的整数倍。
丢步严重时，将使转子停留在一个位置上或围绕一个位置振动，越步严重时，机床将发生过冲。
步进电动机是开环进给系统中的一个重要环节，其性能直接影响着数控系统的性能。
电动机失步会影响数控系统的稳定性和控制精度，造成数控机床加工精度下降。
失步原因及解决方法1．转子的加速度慢子步进电动机的旋转磁场转子的力n速度慢于步进电动机的旋转磁场，即低于换相速度时，步进电动机会产生失步。
这是因为输入电动机的电能不足，在步进电动机中产生的同步力矩无法使转子速度跟随定子磁场的旋转速度，从而引起失步。
由于步进电动机的动态输出转矩随着连续运行频率的上升而降低，因而，凡是比该频率高的工作频率都将产生丢步。
这种失步说明步进电动机的转矩不足，拖动能力不够。
解决方法：①使步进电动机本身产生的电磁转矩增大。
为此可在额定电流范围内适当加大驱动电流；在高频范围转矩不足时，可适当提高驱动电路的驱动电压；改用转矩大的步进电动机等。
②使步进电动机需要克服的转矩减小。
为此可适当降低电动机运行频率，以便提高电动机的输出转矩；设定较长的加速时间，以便转子获得足够的能量。
2．转子的平均速度高于定子磁场的平均旋转速度转子的平均速度高于定子磁场的平均旋转速度，这时定子通电励磁的时间较长，大于转子步进一步所需的时间，则转子在步进过程中获得了过多的能量，使得步进电动机产生的输出转矩增大，从而使电动机越步。
对经济型数控舰床在加工过程中，引起步进电动机失步的原因进行了全面分析，并提出了相应的解决方法。
步进电动机与驱动电路组成的开环数控系统，因其简单的结构、低廉的价格和可靠的性能，在经济型数控机床中得到了广泛应用，在我国机床行业的数控化进程中占有重要的地位。
步进电动机经常被用于精确定位的场合，因而保证电动机不发生失步至关重要。
失步及其危害步进电动机正常工作时，每接收一个控制脉冲就移动一个步距角，即前进一步。
若连续地输入控制脉冲，电动机就相应地连续转动。
步进电动机失步包括丢步和越步。
丢步时，转子前进的步数小于脉冲数；越步时，转子前进的步数多于脉冲数。
一次丢步和越步的步距数等于运行拍数的整数倍。
丢步严重时，将使转子停留在一个位置上或围绕一个位置振动，越步严重时，机床将发生过冲。
步进电动机是开环进给系统中的一个重要环节，其性能直接影响着数控系统的性能。
电动机失步会影响数控系统的稳定性和控制精度，造成数控机床加工精度下降。
失步原因及解决方法1．转子的加速度慢子步进电动机的旋转磁场转子的力n速度慢于步进电动机的旋转磁场，即低于换相速度时，步进电动机会产生失步。
这是因为输入电动机的电能不足，在步进电动机中产生的同步力矩无法使转子速度跟随定子磁场的旋转速度，从而引起失步。
由于步进电动机的动态输出转矩随着连续运行频率的上升而降低，因而，凡是比该频率高的工作频率都将产生丢步。
这种失步说明步进电动机的转矩不足，拖动能力不够。
解决方法：①使步进电动机本身产生的电磁转矩增大。
为此可在额定电流范围内适当加大驱动电流；在高频范围转矩不足时，可适当提高驱动电路的驱动电压；改用转矩大的步进电动机等。
②使步进电动机需要克服的转矩减小。
为此可适当降低电动机运行频率，以便提高电动机的输出转矩；设定较长的加速时间，以便转子获得足够的能量。
2．转子的平均速度高于定子磁场的平均旋转速度转子的平均速度高于定子磁场的平均旋转速度，这时定子通电励磁的时间较长，大于转子步进一步所需的时间，则转子在步进过程中获得了过多的能量，使得步进电动机产生的输出转矩增大，从而使电动机越步。
步进电机常见故障及排除【摘要】本文就步进电机实际应用中的常见故障，提出了步进电机的常用检修方法，对步进电机几种典型故障提出了具体的检测、分析和处理方法。
【关键词】步进电机检修典型故障步进电动机是一种用电脉冲信号进行控制，并将电脉冲信号转换成相应的角位移的电动机。
其角位移量与电脉冲数成正比，其转速与电脉冲频率成正比，通过改变脉冲频率就可以调节电动机的转速。
如果停机后某相的绕组仍保持通电状态，则还具有自锁能力。
步进电动机每转一周都有固定的步数，从理论上说其步距误差不会积累。
步进电动机的最大缺点在于其容易失步。
特别是在大负载和速度较高的情况下，失步容易发生，同时功率也不太大。
目前，步进电动机主要应用于经济型数控机床的进给驱动，一般采用开环的控制结构。
也有的采用步进电动机驱动的数控机床同时采用了位置检测元件。
构成了反馈补偿型的驱动控制结构。
在数控系统中，虽然其种类及规格有多种，结构有所不同，但在运行中常发生起动及运行速度慢、失步现象严重、控制绕组接线错误及运行中常出现绕组短路、开路或击穿等故障。
故障出现后影响了数控系统不能正常工作。
现结合我们长期维护修理所掌握的步进电动机故障情况及采取的排除故障与调试方法介绍如下：1 常用检修方法（1）直观检查法：（目测法）就是用眼睛和其它感觉器官发现故障部位的方法，通过观察便能及时排除许多故障。
（2）万用表法：就是用万用表测量步进电动机绕组的电阻，工作电压，工作电流，与正常值相比较从而确定故障原因的方法。
（3）摇表法：（兆欧表法）就是用摇表测量步进电动机的各项绝缘指标，与正常值相比较来确定故障原因的方法。
（4）波形图法：用示波器观测各主要电路的波形，通过对波形分析来判断故障的方法。
2 典型故障分析2.1 起动和运行速度慢，影响系统同步（1）步进电动机检修时，常要将定子各相控制绕组中串联的小电阻摘下，进行绕组检测和修理，检修后未再接入串联电阻，有时小电阻损坏或失效未更换，造成难起动，运行速度减慢。
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
?识。
?? 步进电机的分类：?? 步进电机分永磁式（PM）、反应式（VR）、混合式（HR）三种。
永磁式一般为二相，转矩和体积都很小，步距角一般为7.5°或15°；反应式一般为三相，实现大转矩输出，步距角为1.5°；混合式兼具永磁式和反应式的优点，分二相和五相，二相步距角为1.8°，无相步距角为0.72°。
? 步进电机的工作原理：??1?号，?? 2?? 3?? 4??1234、步进电机具有自锁能力。
当控制脉冲停止输入，而让最后一个脉冲控制的绕组继续通直流电时，则电机可以保持在固定的位置上，即停在最后一个脉冲控制的角位移的终点位置上，这样，步进电机可以实现停车时转子定位。
?二、步进电动机为什么会失步??1、转子的加速度慢于步进电机的旋转磁场，也即是低于换相速度而产生的。
这是因为输入电机的电能不足，在步进电机中产生的同步力矩无法令转子速度跟随定子磁场的旋转速度，从而引起失步。
并且凡是比这时频率高的工作频率都必将失步。
这种失步说明了步进电机的拖动能力不够。
一旦减少负载，或者提高绕组的激磁电流，则有可能克服失步。
?2、转子的平均速度高于定子磁场的平均旋转速度。
这时定子通电激磁的时间较长，大于转子步进一步所需的时间，则转子在步进过程中获得了过多的能量，从而产生前冲和后冲的摆动振荡。
当振荡足够严重时就导致失步。
?三、如何让电机保持转矩?保持转矩是指步进电机通电但没有转动时，定子锁住转子的力矩。
