工程光学,郁道银,第一章 习题及答案

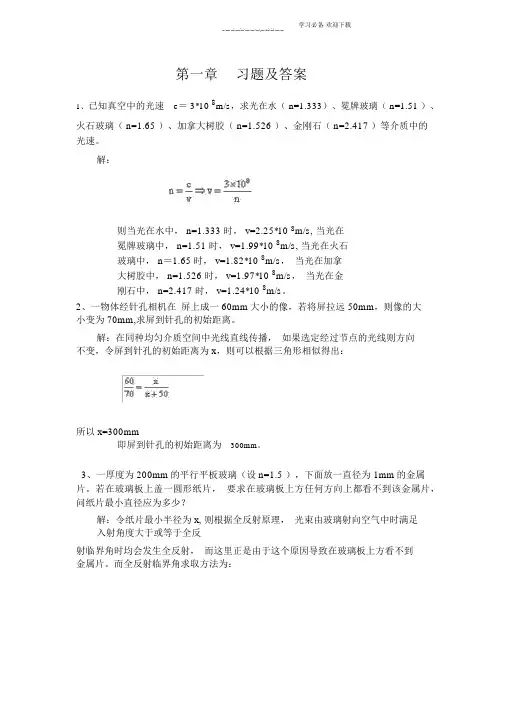

学习必备欢迎下载第一章习题及答案1、已知真空中的光速c＝ 3*10 8m/s，求光在水（ n=1.333）、冕牌玻璃（ n=1.51 ）、火石玻璃（ n=1.65 ）、加拿大树胶（ n=1.526 ）、金刚石（ n=2.417 ）等介质中的光速。

解：则当光在水中， n=1.333 时， v=2.25*10 8m/s, 当光在冕牌玻璃中， n=1.51 时， v=1.99*10 8m/s, 当光在火石玻璃中， n＝1.65 时， v=1.82*10 8m/s，当光在加拿大树胶中， n=1.526 时， v=1.97*10 8m/s，当光在金刚石中， n=2.417 时， v=1.24*10 8m/s。

2、一物体经针孔相机在屏上成一 60mm大小的像，若将屏拉远 50mm，则像的大小变为 70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为 x，则可以根据三角形相似得出：所以 x=300mm即屏到针孔的初始距离为300mm。

3、一厚度为 200mm的平行平板玻璃（设 n=1.5 ），下面放一直径为 1mm的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为 x, 则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。

而全反射临界角求取方法为：(1)其中 n2=1, n 1=1.5,同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（ 1）式和（ 2）式可以求出纸片最小直径 x=179.385mm，所以纸片最小直径为 358.77mm。

4、光纤芯的折射率为 n1、包层的折射率为 n 2, 光纤所在介质的折射率为 n0，求光纤的数值孔径（即 n0sinI 1, 其中 I 1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

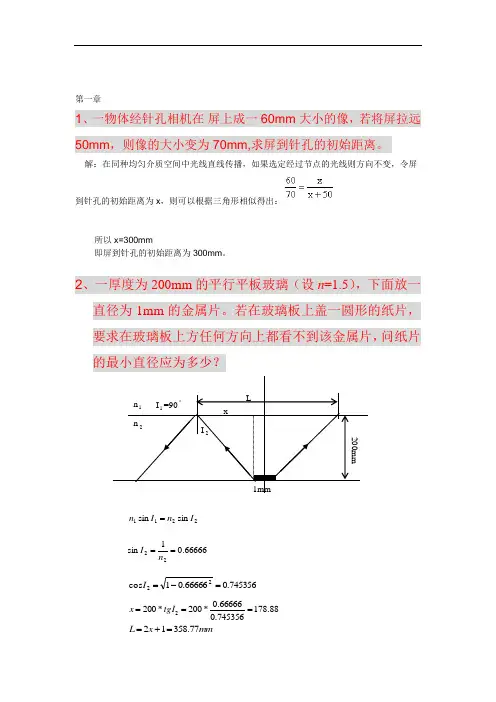

第一章1、一物体经针孔相机在 屏上成一60mm 大小的像，若将屏拉远50mm ，则像的大小变为70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x ，则可以根据三角形相似得出：所以x=300mm即屏到针孔的初始距离为300mm 。

2、一厚度为200mm 的平行平板玻璃（设n =1.5），下面放一直径为1mm 的金属片。

若在玻璃板上盖一圆形的纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片的最小直径应为多少？2211sin sin I n I n =66666.01sin 22==n I745356.066666.01cos 22=-=I88.178745356.066666.0*200*2002===tgI xmm x L 77.35812=+=1mmI 1=90︒n 1 n 2200mmL I 2 x3、.光纤芯的折射率为1n ，包层的折射率为2n ，光纤所在介质的折射率为0n ，求光纤的数值孔径（即10sin I n ，其中1I 为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有：n 0sinI 1=n 2sinI 2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n 0 .4、一束平行细光束入射到一半径r=30mm 、折射率n=1.5的玻璃球上，求其会聚点的位置。

如果在凸面镀反射膜，其会聚点应在何处？如果在凹面镀反射膜，则反射光束在玻璃中的会聚点又在何处？反射光束经前表面折射后，会聚点又在何处？说明各会聚点的虚实。

解：该题可以应用单个折射面的高斯公式来解决，设凸面为第一面，凹面为第二面。

（1）首先考虑光束射入玻璃球第一面时的状态，使用高斯公式：会聚点位于第二面后15mm处。

光学习题解答 CH11、 生活中有很多光学现象，例如，两个手电筒的发出的光在空气中相遇后又独自的直线转播，平面镜成像，水底的鱼看起来比实际浅等都符合光学基本定律。

2、 根据公式v=c/n 可得：光在水中的传播速度为：v=2.25×108m/s 光在冕牌玻璃中的传播速度为:v=1.987×108m/s 光在火石玻璃中的传播速度为：v=1.82×108m/s 光在加拿大树胶中的传播速度为：v=1.96×108m/s 光在金刚石中的传播速度为：v=1.241×108m/s3、 根据题意可得，可以设x 为屏到孔的距离，根据几何关系有如下式子成立：=+50x x 7060,可以解得x=300mm 4、 见图,本题涉及到全反射现象。

金属片边缘点发出光线照射到玻璃另一面是光密介质传入光疏介质，符合全反射条件，=θ∠ACB,有公式：,15.1sin 90sin =θ32sin =θ， D=2L CD +1=358.77mm图1.1习题45、①光从光密介质射到它与光疏介质的界面上，②入射角等于或大于临界角．这两个条件都是必要条件，两个条件都满足就组成了发生全反射的充要条件。

6、只要证明入射角和出射角相等就可以。

7、见下图，可知，光后偏角为：δ=αθ-，有1s i n s i n n=∂θ，由于∂,θ都很小，可知，∂=∂=sin ,sin θθ，得δ=αθ-=)1(-∂n图1.2 题78、见课本图1.6所示，数值孔径一般代表光纤传播光的能力。

记为NA 。

根据三角函数关系及其全反射临界条件有：=Im sin 90sin 21n n ，,01Im)90sin(1sin n n I =-解得NA=n 0sin I 1=2221n n -.9、光在冕牌玻璃中的折射率为n=1.51，由全反射临界条件：∂sin 90sin =n,由图可以知道，β=45o -∂，将n=1.51代人，可以解得θ=5o 40'。

第一章习题1、已知真空中的光速c＝3 m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中，n=1.333时，v=2.25 m/s,当光在冕牌玻璃中，n=1.51时，v=1.99 m/s,当光在火石玻璃中，n＝1.65时，v=1.82 m/s，当光在加拿大树胶中，n=1.526时，v=1.97 m/s，当光在金刚石中，n=2.417时，v=1.24 m/s。

2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出：所以x=300mm即屏到针孔的初始距离为300mm。

3、一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为x,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。

而全反射临界角求取方法为：(1)其中n2=1, n1=1.5,同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。

6、一直径为400mm，折射率为1.5的玻璃球中有两个小气泡，一个位于球心，另一个位于1／2半径处。

沿两气泡连线方向在球两边观察，问看到的气泡在何处？如果在水中观察，看到的气泡又在何处？解：设一个气泡在中心处，另一个在第二面和中心之间。

（1）从第一面向第二面看（2）从第二面向第一面看（3）在水中。

第一章习题1、已知真空中的光速c＝3 m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中，n=1.333时，v=2.25 m/s,当光在冕牌玻璃中，n=1.51时，v=1.99 m/s,当光在火石玻璃中，n＝1.65时，v=1.82 m/s，当光在加拿大树胶中，n=1.526时，v=1.97 m/s，当光在金刚石中，n=2.417时，v=1.24 m/s。

2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出：所以x=300mm即屏到针孔的初始距离为300mm。

3、一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为x,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。

而全反射临界角求取方法为：(1)其中n2=1, n1=1.5,同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。

4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有：n0sinI1=n2sinI2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n0 sinI1 .5、一束平行细光束入射到一半径r=30mm、折射率n=1.5的玻璃球上，求其会聚点的位置。
