建设项目竣工文件竣工图的编制办法.

建设工程竣工图的编制主要内容竣工图的概念编制竣工图的重要意义和作用编制竣工图的范围和内容竣工图的编制依据编制竣工图的方法编制竣工图的要求竣工图的折叠和分类组卷竣工图编制的注意事项城市地下工程竣工图的编制一、竣工图的概念1、竣工图的定义竣工图是建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图说。

2、竣工图的相关规范：《建设工程文件归档整理规范》GB/T50328-2001;重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知《重庆市建设工程档案编制验收标准》DBJ50-129-2011《重庆市城乡建设档案管理办法》（重庆市人民政府令240号）《建设工程文件归档整理规范》GB/T50328-20012.0.8 竣工图（as-build drawing）工程竣工验收后，真实反映建设工程项目施工结果的图样。

4.2.6 工程文件中文字材料幅面尺寸规格宜为A4幅面（297mmX210mm）。

图纸宜采用国家标准图幅。

4.2.7 工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。

图纸一般采用蓝晒图，竣工图应是新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件。

4.2.8 所有竣工图均应加盖竣工图章。

1 竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人审核人、技术负责人、编制日期、监理单位、现场监理、总监。

2竣工图章示例如下竣工图章尺寸为： 50mmX80mm。

竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。

4.2.9 利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。

4.2.10 不同幅面的工程图纸应按《技术制图复制图的折叠方法》（GB/10609.3-89）统一折叠成A4幅面（297mmX210mm），图标栏露在外面。

重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知四、建设工程竣工图的编制。

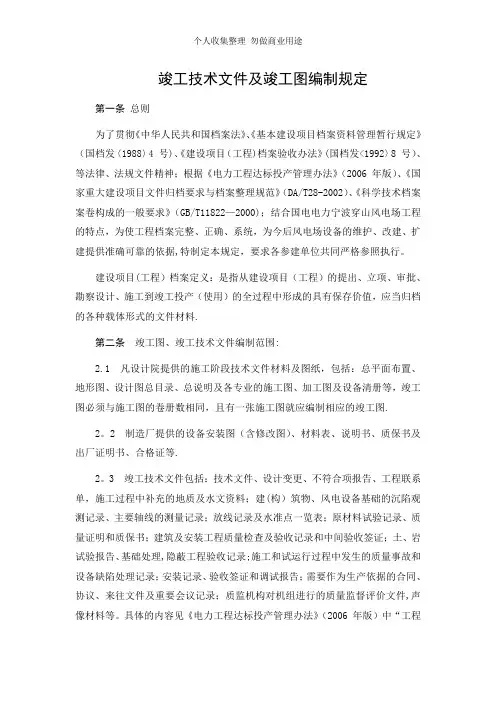

竣工技术文件及竣工图编制规定第一条总则为了贯彻《中华人民共和国档案法》、《基本建设项目档案资料管理暂行规定》（国档发〈1988〉4 号)、《建设项目（工程)档案验收办法》(国档发<1992〉8 号）、等法律、法规文件精神；根据《电力工程达标投产管理办法》（2006 年版）、《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）、《科学技术档案案卷构成的一般要求》（GB/T11822—2000)；结合国电电力宁波穿山风电场工程的特点，为使工程档案完整、正确、系统，为今后风电场设备的维护、改建、扩建提供准确可靠的依据,特制定本规定，要求各参建单位共同严格参照执行。

建设项目(工程）档案定义：是指从建设项目（工程）的提出、立项、审批、勘察设计、施工到竣工投产（使用）的全过程中形成的具有保存价值，应当归档的各种载体形式的文件材料.第二条竣工图、竣工技术文件编制范围:2.1 凡设计院提供的施工阶段技术文件材料及图纸，包括：总平面布置、地形图、设计图总目录、总说明及各专业的施工图、加工图及设备清册等，竣工图必须与施工图的卷册数相同，且有一张施工图就应编制相应的竣工图.2。

2 制造厂提供的设备安装图（含修改图）、材料表、说明书、质保书及出厂证明书、合格证等.2。

3 竣工技术文件包括：技术文件、设计变更、不符合项报告、工程联系单，施工过程中补充的地质及水文资料；建(构）筑物、风电设备基础的沉陷观测记录、主要轴线的测量记录；放线记录及水准点一览表；原材料试验记录、质量证明和质保书；建筑及安装工程质量检查及验收记录和中间验收签证；土、岩试验报告、基础处理,隐蔽工程验收记录;施工和试运行过程中发生的质量事故和设备缺陷处理记录；安装记录、验收签证和调试报告；需要作为生产依据的合同、协议、来往文件及重要会议记录；质监机构对机组进行的质量监督评价文件,声像材料等。

具体的内容见《电力工程达标投产管理办法》（2006 年版）中“工程资料与档案管理”考核内容及《国家重大建设项目文件归档要求与档案整理规范》中“国家重大建设项目文件归档范围和保管期限表”的内容.第三条职责各参建单位应在承包合同及各自的职责范围内做好本工程文件材料的形成、积累、整理、编制、保管和移交工作.按谁承包,谁负责的原则,及时向建设单位移交完整、准确、系统的竣工档案资料。

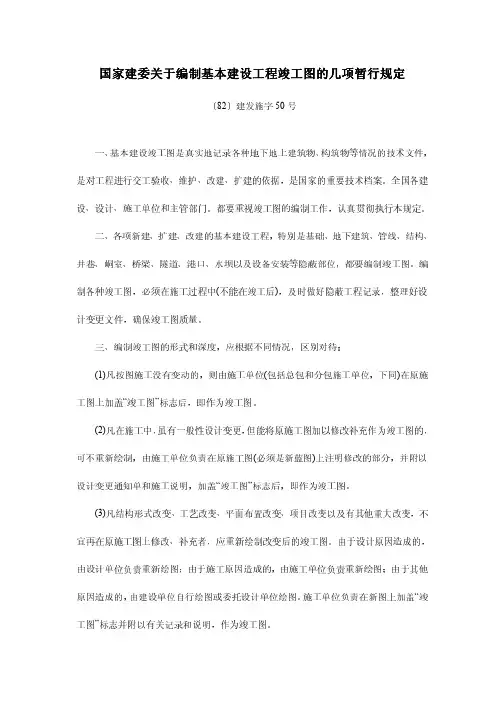

国家建委关于编制基本建设工程竣工图的几项暂行规定〔82〕建发施字50号一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

全国各建设、设计、施工单位和主管部门。

都要重视竣工图的编制工作，认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。

编制各种竣工图，必须在施工过程中(不能在竣工后)，及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。

三、编制竣工图的形式和深度，应根据不同情况，区别对待：(1)凡按图施工没有变动的，则由施工单位(包括总包和分包施工单位，下同)在原施工图上加盖“竣工图”标志后，即作为竣工图。

(2)凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图(必须是新蓝图)上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。

(3)凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。

由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。

施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。

重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。

(4)竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

竣工图要经承担施工的技术负责人审核签认。

四、竣工图的汇总整理工作，按下列情况区别对待：(1)建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。

竣工图纸编制与管理制度依据施工总承包合同及相关法律法规约定，由施工总承包单位负责编制竣工图。

编制费用含在合同价内，建设单位不另行支付相关费用。

竣工图编制份数为纸版蓝图及CAD光盘均一式六套。

一、竣工图的编制原则竣工图应在合法有效的施工蓝图基础上依据过程中实际发生的设计变更、技术核定单进行绘制，采用黑色碳素墨水笔就每张施工图涉及到的设计变更、技术核定单内容修改反馈到对应修改部位，并云线圈出修改部位，同时引注方式注明依据的设计变更单或技术核定单编号，无编号的注明出具时间，亦可重新绘制。

1.合法有效的施工蓝图是指设计院正式签发，设计图签内设计、校核、审查等设计人员签署齐全，施工图出图章及有关设计注册人员执业资格章按现行施工图出图规定盖章齐全、签署完整。

2.针对以深化设计为最终版施工图的，竣工图需在经各方审批同意的深化设计图纸基础上绘制，针对重新绘制的，参照相关规定完善深化设计图纸出图时有关签署盖章手续后加盖竣工图章。

二、竣工图编制方法依据施工蓝图改绘竣工图1.凡在施工中，完全按原设计施工，无任何变动的，则在原设计图上加盖“竣工图”章，作为竣工图。

2.凡在施工中，虽有一般性设计变更或工程变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是正式合法有效的施工蓝图）上注明修改的部分，并标注修改依据，然后加盖“竣工图”章作为竣工图。

3.施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。

但应在原图纸目录中注明“取消”，并将原图作废。

4.由于特殊原因，存在没有正式施工图情况下依据白图或临时指令文件等先行施工的（原则上应禁止该种情况），应按实际施工最终状况，由施工单位先行按技术核定流程或协调设计院完善设计变更，完善相应变更手续后据此绘制竣工图，无合法变更手续的不得进入竣工图。

5.在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

竣工技术文件及竣工图编制规定1。

目的为了贯彻国家《关于加强重点工程项目档案工作的通知》、《关于做好基本建设项目档案资料管理工作》及《建设项目(工程）档案验收办法》等文件精神、根据《火电机组达标投产考核标准（2001年版）》，为使今后电厂设备的维护、改建、扩建能有准确可靠的依据，特制订了本规定.2. 适用范围本制度适用于国电＊*发电有限公司2×600MW超临界机组一期工程的建设。

要求施工单位、设计单位、监理单位及业主共同做好竣工图、竣工技术文件的编制、审核与验收工作.3。

竣工图、竣工技术文件编制范围：3.1 凡设计院提供的施工阶段技术文件材料及图纸,包括：总平面布置、地形图、设计图总目录、总说明及各专业的施工图、加工图及设备清册等。

竣工图必须与施工图的卷册数相同.3。

2制造厂提供的设备安装图、材料表、说明书、合格证等.3.3竣工技术文件包括：变更单、联系单、技术记录、各级验收记录、原材料合格证及材料质量证明书、施工测量记录、设备及管线的安装记录、会议记录及声像材料等.具体的内容见《火电机组达标投产考核标准（2001年版）》中“工程档案管理"考核内容及“附录C：工程档案管理项目实施细则”（见附录GDFX—GZ19-01）.4.竣工技术文件编制规定：4.1装帧要求：竣工技术文件装帧采用A4硬面夹，硬面上要有工程名称、单位工程名称、本卷册名称及施工单位名称,所有名称应填写全称，其中的本卷册名称必须简明、准确揭示该卷册的文件材料内容。

4.2文件内容及编排程序第一页：卷册封面：其内容项目和填写要求必须符合科技档案国家标准的要求.第二页：卷内目录：其内容项目和填写要求必须符合科技档案国家标准的要求.卷册中的每一项具体内容都必须在目录中一一列出。

第三页：内封面，内容与外封面相同第四页：施工单位负责、编制人等审查签字以下的具体内容参考如下：1，工程概况2，重要文件3，施工技术记录及调试记录4,变更单、工程联系单及汇总表5，焊接材料、钢材、混凝土等合格证及试验报告6，缺陷处理记录7，照片8，其它未列出项目，具体内容见《火电机组达标投产考核标准(2001年版）》中“工程档案管理”考核内容及“附录C：工程档案管理项目实施细则”。

XXX工程建设有限公司项目竣工图编制及管理规定文件编号：1 范围本标准规定了工程项目竣工图的编制和管理要求。

本标准适用于公司承担的工程项目的竣工图的编制及管理。

2 引用文件05AQS329项目设计成品归档验收规定05AQS330项目设计成品发送管理规定3 竣工图的编制3.1 编制竣工图的项目范围设计合同（包括工程总承包合同）要求编制竣工图的项目。

根据公司需要要求编制竣工图的项目，一般情况下由项目管理部提出。

3.2 项目竣工图的编制3.2.1 项目竣工图由项目设计经理负责组织设计专业负责人进行编制。

需要编制项目竣工图的项目，在项目详细设计立项时应予明确（特殊情况可在详细设计完成前根据需要补充）。

项目竣工图应按照合同规定的时间完成。

3.2.2 项目竣工图的编制是一个动态的过程。

项目详细设计完成后，由项目设计经理通知项目统计人员关闭该项目的详细设计项目号人工时统计系统，开启竣工图项目号人工时统计系统。

设计总代表应负责每月将项目已实施的“设计变更通知单”、“设计联络单”或“工程材料代用单”等分装置、分专业进行整理后提交项目设计经理，由项目设计经理安排各专业负责人及时完成详细设计文件的修改。

3.2.3 为保证设计的完整性和可追溯性，项目竣工图维持原详细设计文件的文件编号，为示区分，只在原单元号的后面加大写字母“Z”。

如原详细设计的项目单元号“101081D0202”在竣工图的项目单元号改为“101081D0202Z”，其他文件编号维持不变。

3.2.4 项目竣工图应完整、准确、清晰、规范，按最终修改状况（包括设计更改单和工程联络单）进行绘制，要真实反映项目竣工时的实际情况。

3.2.5 项目竣工图的签署一般为编制、校审两级；竣工图原详细设计文件的签署人名字用计算机键入。

竣工图完成修改后，由项目设计经理按照设计合同要求的份数请晒蓝图，然后组织人员在蓝图上加盖竣工图章，竣工图编制人员和相关单位人员完成签署。

3.2.6 项目竣工图应采用新晒制的蓝图（如顾客和档案管理部门认可，也可采用白图）。

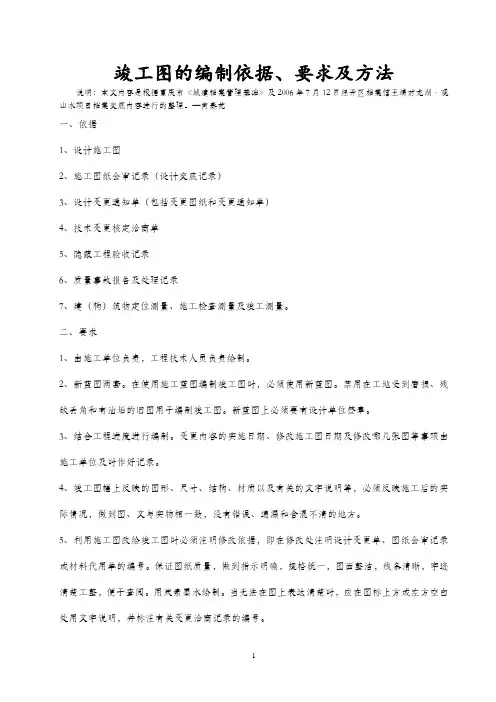

竣工图的编制依据、要求及方法说明：本文内容是根据重庆市《城建档案管理基础》及2006年7月12日经开区档案馆王靖对龙湖·观山水项目档案交底内容进行的整理。

—向春花一、依据1、设计施工图2、施工图纸会审记录（设计交底记录）3、设计变更通知单（包括变更图纸和变更通知单）4、技术变更核定洽商单5、隐蔽工程验收记录6、质量事故报告及处理记录7、建（构）筑物定位测量、施工检查测量及竣工测量。

二、要求1、由施工单位负责，工程技术人员负责绘制。

2、新蓝图两套。

在使用施工蓝图编制竣工图时，必须使用新蓝图。

禁用在工地受到磨损、残缺丢角和有油垢的旧图用于编制竣工图。

新蓝图上必须要有设计单位签章。

3、结合工程进度进行编制。

变更内容的实施日期、修改施工图日期及修改哪几张图等事项由施工单位及时作好记录。

4、竣工图幅上反映的图形、尺寸、结构、材质以及有关的文字说明等，必须反映施工后的实际情况，做到图、文与实物相一致，没有错误、遗漏和含混不清的地方。

5、利用施工图改绘竣工图时必须注明修改依据，即在修改处注明设计变更单、图纸会审记录或材料代用单的编号。

保证图纸质量，做到指示明确，规格统一，图面整洁，线条清晰，字迹清楚工整，便于查阅。

用炭素墨水绘制。

当无法在图上表达清楚时，应在图标上方或左方空白处用文字说明，并标注有关变更洽商记录的编号。

6、竣工图必须按国家建筑制图标准或有关专业标准、规定进行编制。

竣工图上的各专业标准的名词、术语、代号、图形文字、符号和选用的结构要素以及填写的计量单位，均应符合有关标准和规定。

7、底图、蓝图的更改只能杠改（划改），不能刮改，不准用涂改液，以保持图面整洁。

图样上各种引出说明，一般应与标题栏平行，引出线不得相互交叉，不遮盖其它线条和文字说明。

8、建筑工程竣工图应有总平面图（包括给排水、供电、供气布置图、系统图），建筑图（包括平、立、剖面图），结构图（包括基础、主体柱、梁、板及构件布置图、构件详图、节点图）、设备图等。

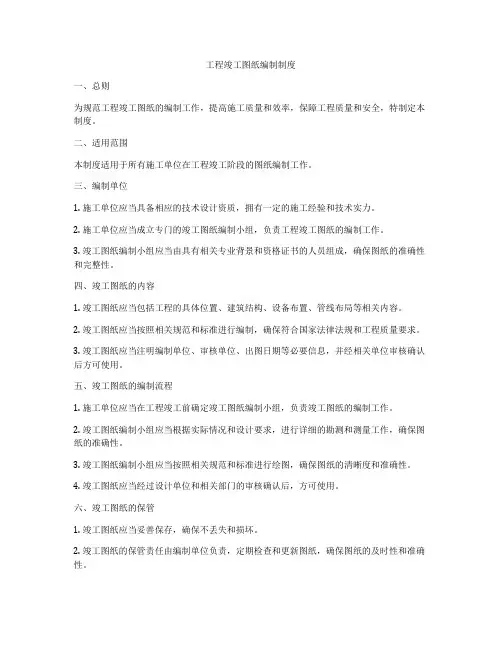

工程竣工图纸编制制度一、总则为规范工程竣工图纸的编制工作，提高施工质量和效率，保障工程质量和安全，特制定本制度。

二、适用范围本制度适用于所有施工单位在工程竣工阶段的图纸编制工作。

三、编制单位1. 施工单位应当具备相应的技术设计资质，拥有一定的施工经验和技术实力。

2. 施工单位应当成立专门的竣工图纸编制小组，负责工程竣工图纸的编制工作。

3. 竣工图纸编制小组应当由具有相关专业背景和资格证书的人员组成，确保图纸的准确性和完整性。

四、竣工图纸的内容1. 竣工图纸应当包括工程的具体位置、建筑结构、设备布置、管线布局等相关内容。

2. 竣工图纸应当按照相关规范和标准进行编制，确保符合国家法律法规和工程质量要求。

3. 竣工图纸应当注明编制单位、审核单位、出图日期等必要信息，并经相关单位审核确认后方可使用。

五、竣工图纸的编制流程1. 施工单位应当在工程竣工前确定竣工图纸编制小组，负责竣工图纸的编制工作。

2. 竣工图纸编制小组应当根据实际情况和设计要求，进行详细的勘测和测量工作，确保图纸的准确性。

3. 竣工图纸编制小组应当按照相关规范和标准进行绘图，确保图纸的清晰度和准确性。

4. 竣工图纸应当经过设计单位和相关部门的审核确认后，方可使用。

六、竣工图纸的保管1. 竣工图纸应当妥善保存，确保不丢失和损坏。

2. 竣工图纸的保管责任由编制单位负责，定期检查和更新图纸，确保图纸的及时性和准确性。

3. 竣工图纸应当在工程竣工后进行归档，保留一定的时限，以备工程验收和相关审计使用。

七、竣工图纸的使用1. 竣工图纸应当在工程竣工阶段使用，指导施工人员进行施工和验收工作。

2. 竣工图纸应当根据实际情况进行调整和修改，确保其与实际施工相符合。

3. 竣工图纸应当在工程竣工后提交相关部门进行审核确认，以备后续使用。

八、附则1. 施工单位应当严格遵守本制度，加强对竣工图纸编制工作的管理和监督。

2. 施工单位应当不断完善制度，提高图纸编制的质量和效率，确保工程质量和安全。

竣工资料编制办法竣工资料编制规定第一章竣工资料编制要求第一条竣工资料包括竣工图和其它工程的管理资料,竣工资料是基本建设的重要技术档案,是工程投产后正常生产维护、检修或改造、扩建的依据，竣工资料必须齐全、准确、系统。

第二条竣工资料必须与工程实际情况相符，要在工程建设过程中汇集和形成，确保竣工资料的原始性、真实性、准确性。

严格竣工资料编制和审核的责任制，签署手续完备，规格符合国家关于技术档案的要求，字迹清楚，图面整洁，不得用易褪色的书写材料书写，绘制。

第三条竣工图是竣工资料的重要组成部分，竣工图必须齐全、准确，竣工图应该包括所有的施工图（通用图、标准图除外），做到竣工工图与设计变更资料，隐蔽工程记录“三对口”。

（一）竣工图的来源1．施工中没有变更的施工图，加盖“竣工图专用章”；2．施工中有部分变更的施工图，可在原图上修改，修改的部分加盖“竣工图核定章”，全图修改后加盖“竣工图专用章”；3．改动大的施工图应重新绘制竣工工图，并加盖“竣工工图专用章”。

（二）编制竣工图中，对施工图的变异应坚持“十改”、“七不改”，内容如下：“十改”是：凡隐蔽工程、重要设备、管道、钢筋混凝土工程等，施工与原施工图的差异超过规范许可限度的，必须一律改在竣工图上。

包括：1．竖向布置和地面、道路标高；2．工厂、装置、建筑物、管带、道路的平面布置和座标；3．工艺、热力、电气、暖通等机械设备；4．管道直径、厚度、材质及管道联结方式（改变流程的）：5．电力、电讯设备接红方式、走向、截面；6．自动控制方式和设备；7．设备基础、框架、主要钢盘混凝土标号和配筋；8．地下自流管道、排水管道的座标、标高；9．阀门的增减、位移和型号；10．保温结构材料。

“七不改”是：为了减少竣工图工作量，凡地面上易于辨认的非原则性的变异，一律不在原施工图上修改，包括：1．房屋尺寸、地面结构、门窗大样、照明灯具；2．地面以上钢结构、平台梯子的尺寸和型钢规格3．地面以上的管道座标、标高；4．地面以上设备、管道的保温结构和厚度；5．油罐拼板图；6．一般管件代用；7．所有地面、地下不超过规范许可的施工尺寸误差。

编制竣工图的步骤指南简介编制竣工图是建筑工程的最后阶段，它是根据施工图和设计要求，记录和呈现建筑物最终完成状态的图纸。

本文档将介绍编制竣工图的基本步骤指南，以帮助您顺利完成此项工作。

步骤指南1. 收集资料：- 完整的施工图纸和设计文件是编制竣工图的基础。

确保您拥有最新版本的图纸和设计要求。

- 获取施工过程中所使用的各种记录，包括变更通知、施工日志、材料清单等。

2. 实地勘察：- 到现场进行实地勘察，确保您对建筑物的实际情况有清晰的了解。

- 检查施工过程中可能存在的变更或修正，以确保竣工图准确反映实际情况。

3. 核对图纸和设计要求：- 仔细核对施工图纸和设计要求，确保您理解每个细节和要求。

- 如果发现任何疑问或不一致之处，及时与相关方沟通解决。

4. 绘制竣工图：- 使用计算机辅助设计（CAD）软件等工具，根据施工图纸和设计要求，绘制竣工图。

- 确保图纸的比例、尺寸和标注准确无误，包括建筑平面图、立面图、剖面图等。

5. 核对和审查：- 仔细核对绘制的竣工图与施工图纸和设计要求的一致性。

- 请相关专业人员和审查机构对竣工图进行审查，确保其符合法律法规和建筑标准。

6. 完善竣工图：- 根据审查结果，对竣工图进行修改和完善。

- 确保竣工图中包含所有必要的信息，如材料规格、尺寸、施工要求等。

7. 竣工图的归档和发布：- 归档竣工图纸，并确保备份存档，以备将来需要。

- 将最终的竣工图纸发布给相关方，如建筑师、工程师、业主等。

注意事项- 在编制竣工图的过程中，务必遵守相关法律法规和建筑标准，确保图纸的准确性和合法性。

- 与相关专业人员和审查机构保持良好的沟通，及时解决问题和反馈意见。

- 对竣工图的修改和完善要及时记录并更新，确保最终版本的竣工图是最准确和完整的。

以上是编制竣工图的基本步骤指南，希望能对您的工作有所帮助。

祝您成功完成竣工图的编制工作！。

国家建委关于编制基本建设工程竣工图的几项暂行规定一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

全国各建设、设计、施工单位和各主管部门，都要重视竣工图的编制工作，认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。

编制各种竣工图，必须在施工过程中(不能在竣工后)，及时做好隐蔽工程检验记录，整理好建设变更文件，确保竣工图质量。

三、编制竣工图的形式和深度，应根据不同情况，区别对待：(一)凡按图施工没有变动的，则由施工单位(包括总包和分包施工单位，下同)在原施工图上加盖“竣工图”标志后，即作为竣工图。

(二)凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图(必须是新兰图)上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。

(三)凡结构形式改变、工艺改变、平面布置改变，项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。

由于设计原因造成的，由设计单位负责重新绘图：由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。

施工单位负责在新图上加盖“竣工图”标志并附以有关记录说明，作为竣工图。

重大的改建、扩建工程涉及原有工程项目变更时，应并相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明。

(四)竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整治、字迹清楚，不得用元珠笔或其他易於褪色的墨水绘制。

竣工图要经承担施工的技术负责人审核签认。

四、竣工图的汇总整理工作，按下列情况区别对待：(一)建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图，总包单位在交工时应向建设单位提交总包范围内的各项完整、准确的竣工图。

一竣工图编制方法：1．竣工图类型：1）利用施工兰图改绘的竣工图。

该方法就是用规定的改绘办法，把施工中与原设计不相符的部分改绘在施工蓝图上，盖上竣工图标志章作为竣工图，该方法节约人力物力，简单易行，是一种编制竣工图行之有效的方法。

这种方法适用工程变更不大，经过修改后就能反映工程实际情况时使用。

2）新绘制的竣工图当工程变更巨大(超过40%)经过上述方法改绘后图面仍混乱不清者，就必须从新绘制新的竣工图。

3）在二底图上修改的竣工图。

对于重点工程或者具有重大政治意义的工程除了具有完整、准确的竣工蓝图外，还必须具有与之相应的竣工底图。

这种竣工图就是直接在硫酸纸上把需要部分添上或者把取消的部分用刀片刮掉。

2.如何在施工兰图上改绘竣工图：大致有以下几种方法。

①杠改法：具体做法是用细实线划去不需要的条款或者需要变更的部分，该方法适用于钢筋型号改动，尺寸改动或者有关文字说明需要取消的条款的修改。

②叉改法：适用于在图面上局部取消部分的修改③补图法：具体做法是直接在原图上画上需要增加的内容，当需要增加处空白图面不够时，可以采用结点引出法画到本张图的其它空白处，或者该卷竣工图的其他张页的空白处。

该方法适用于在兰图上局部增加的图幅不大的情况下使用。

④注改法（加写说明法）：适用于设计说明、材料做法等能用一句话说明问题的变更。

二编制竣工图应注意的几个问题：1、未采用或全改的施工兰图不归档，但应修改设计目录。

2有变更的施工图按照前面规定的改绘方法修改后，必须经过施工单位的技术负责人和审核人校对审核后，加盖规定的竣工图章并签字后视为竣工图。

竣工图标志章规定式样如下图(见附图）竣工图章须使用不易褪色的红色印泥盖在图标栏的上方空白处。

3、在兰图上改绘竣工图各专业图纸都必须相应的修改，使各个专业的衔接关系相互吻合。

4、不得把洽商或附图贴在原设计图上做为竣工图，也不许把洽商原封不动的抄在原图上，该画图的，一定要用图形符号、线条表达清楚，便于直观看图。

编制竣工图的暂行规定（[82]建发施字50号）国家建委关于编制基本建设工程竣工图的几项暂行规定（[82]建发施字50号）一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

全国各建设、设计、施工单位和主管部门。

都要重视竣工图的编制工作，认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。

编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。

三、编制竣工图的形式和深度，应根据不同情况，区别对待：（１）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。

（２）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。

（３）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。

由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。

施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。

重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。

（４）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

竣工图要经承担施工的技术负责人审核签认。

四、竣工图的汇总整理工作，按下列情况区别对待：（１）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。

项目竣工图编制管理办法1.2竣工图编制管理办法竣工图是在施工过程中依据工程实际情况，按照一定的规则对施工图进行修改，并加盖“竣工图”标志章后形成的竣工图纸。

因而，竣工图是工程的真实记录和反映，它具有真实性、准确性、可靠性。

1.2.1 竣工图编制范围在1982年原国家建委颁发的《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图”。

具体如下：1、市政工程和公用设施方面的主要工程，包括：道路、桥梁、隧道等工程。

2、交通运输方面的主要工程，包括：铁路、高级公路、车站、港口、码头、机场、地铁等工程。

3、工业建筑方面工程，包括：工厂、矿山、大型车间厂房、烟囱、变电所、高炉、矿井、水坝等工程。

4、人防、军事通信电缆等建筑工程。

5、民用建筑方面工程，包括：教学楼、医院、广播电视台、影剧院、文化宫、俱乐部、体育馆、博物馆、展览馆、图书馆、档案馆、宾馆、办公楼、商场、住宅楼等工程。

上述规定范围内的工程项目都应编制竣工图，特别是工程的基础结构、管线等隐蔽部位要重点做好竣工图的编制工作。

1.2.2 竣工图编制的基本内容竣工图编制的基本内容由以下两方面组成：即总体方面和专业方面。

1、总体方面(1)项目总平面布置图、位置图及地形图。

(2)设计图总目录。

(3)设计总说明。

(4)总体工程图。

2、各专业方面包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；设备及工艺流程竣工图。

具体内容如下：(1) 建筑竣工图包括：图纸目录；设计说明；屋面、楼面、地面(含地下室工程)分层平面图；立面图；剖面图；门窗图；楼梯间、电梯间、电梯井道的平面和剖面详图；电梯机房平、剖面图；地下部分的防水防潮图，外墙伸缩缝防水图；阳台、雨篷、挑檐及其它建筑大样图。

(2) 结构竣工图包括：结构竣工图目录；说明；基础平面图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
