运用QC方法提高混凝土主体结构外观质量山东辰源建工有限公司孙能国QC小组一、课题概况博兴县怡和名士豪庭居住小区79#住宅楼，剪力墙结构，建筑面积：14551平方米，楼层为地上十五层+地下二层+阁楼，建筑高度为46.5米，整体现浇钢筋混凝土楼板，梁板混凝土强度等级C30，由山东辰源建工有限公司施工总承包。
二、小组概况（一）小组业绩简介本QC小组自组建以来，持之以恒的坚持技术攻关与管理创新活动，以创精品工程，树企业形象为宗旨，积极开展群众性质量管理活动，增强企业全员质量意识，使企业效益稳中有升，创优工程质量逐年提高。
（二）小组成员简介小组成员一览表三、选择课题（一）问题提出1、合同要求达到优质结构主体。
2、建造精品工程，树立企业形象。
3、剪力墙结构高层建筑，混凝土工程量大，支模难度大，混凝土质量好坏直接影响优质主体结构的成败。
（二）课题确定为实现技术上的创新，确保质量目标的实现，公司领导非常重视，投入专项经费用于科研。
本QC小组立足根本，决定突破现有施工技术的局限，将提高砼外观质量，确保优质结构主体作为这次研究的课题。
四、现场调查2011年8月1日，由孙能国组织QC小组全体成员对正在主体结构施工的博兴县怡和名士豪庭居住小区79#住宅楼砼外观质量、允许偏差进行检验，共抽查混凝土质量验收记录30分，统计如下：N=30X=92.6%201510585 90 95 100混凝土外观质量、允许偏差合格率分布图制表：谢延光时间：2011年8月5日经统计砼外观质量、允许偏差的平均合格率为92.6%，高于国家标准不低于85%。
但为了保证优质结构主体顺利通过，并克服高层建筑主体结构施工的难度，混凝土外观质量合格率还需一步提高。
五、设定目标：（一）目标值通过二次混凝土工程PDCA循环争取混凝土外观质量、允许偏差项目合格率达到94%：制图：谢延光时间2011年8月7日（三）目标可行性分析本工程为公司重点创优项目，领导非常重视。

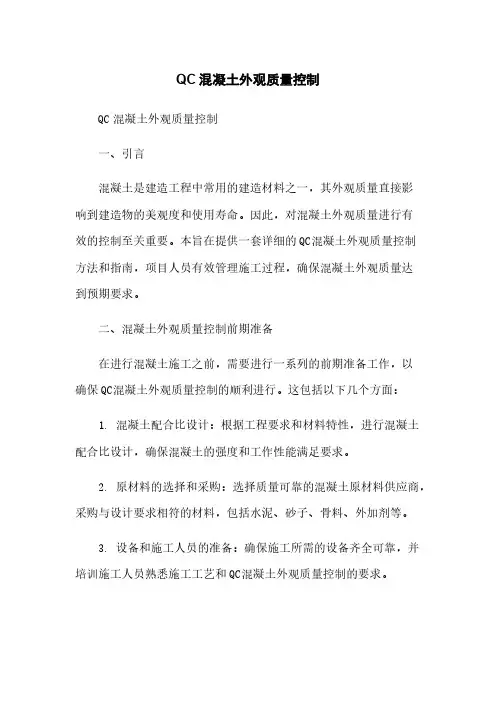

QC混凝土外观质量控制QC混凝土外观质量控制一、引言混凝土是建造工程中常用的建造材料之一，其外观质量直接影响到建造物的美观度和使用寿命。
因此，对混凝土外观质量进行有效的控制至关重要。
本旨在提供一套详细的QC混凝土外观质量控制方法和指南，项目人员有效管理施工过程，确保混凝土外观质量达到预期要求。
二、混凝土外观质量控制前期准备在进行混凝土施工之前，需要进行一系列的前期准备工作，以确保QC混凝土外观质量控制的顺利进行。
这包括以下几个方面：1. 混凝土配合比设计：根据工程要求和材料特性，进行混凝土配合比设计，确保混凝土的强度和工作性能满足要求。
2. 原材料的选择和采购：选择质量可靠的混凝土原材料供应商，采购与设计要求相符的材料，包括水泥、砂子、骨料、外加剂等。
3. 设备和施工人员的准备：确保施工所需的设备齐全可靠，并培训施工人员熟悉施工工艺和QC混凝土外观质量控制的要求。
4. 现场环境准备：清理施工区域，确保施工场地整洁，方便进行混凝土施工和外观质量控制。
三、混凝土施工和外观质量控制1. 模板安装和拆除：在进行混凝土浇筑之前，需要安装模板，模板的安装要符合设计要求和施工工艺要求。
混凝土浇筑完成后，及时拆除模板并进行模板外观质量检查。
2. 混凝土浇筑和坍落度控制：在混凝土浇筑过程中，要严格控制混凝土的坍落度，确保浇筑后混凝土表面平整、光滑。
3. 养护工作：混凝土浇筑完成后，需要进行适当的养护工作，以保证混凝土的强度发展和外观质量。
4. 混凝土表面处理：根据设计要求和实际需要，对混凝土表面进行必要的处理，如光洁度要求、防水要求等。
5. 混凝土外观质量检查：混凝土外观质量检查是对混凝土表面进行细致、全面的检查，以确定是否符合设计要求。
包括外观平整度、表面光洁度、颜色一致性等等。
四、附件列表1. QC混凝土外观质量检查记录表格2. 混凝土配合比设计表3. 模板安装和拆除工艺流程图五、法律名词及注释1. 建造工程质量管理条例- 注释：《建造工程质量管理条例》是我国建造工程质量管理的基本法规，对建造工程施工过程中的质量管理进行了规定。
![[QC成果]提高墩柱混凝土外观质量](https://uimg.taocdn.com/69f628efb84ae45c3a358c67.webp)
提高混凝土柱子成型合格率火车夹C小组一、工程概况新建站房及相关工程由铁二院工程集团有限责任公司设计，由铁路枢纽工程建设指挥部组织兴建，是集铁路，城市轨道，城市道路交通功能换乘于一体的现代化大型交通枢纽。
站房建筑面积12000 m2,其中站台层，14511m2,高架层80044平方米，地下层10000 m2；雨棚面积50000 m2。
站房结构形式：站台层为列车通过层，采用钢筋混凝土框架结构，桥建合一，框架梁上分别承受承轨结构体系和站台板梁板结构体系，地上二层为高架候车层，采用钢筋混凝土结构，屋盖采用型钢混凝土柱和钢桁架结构体系。
雨棚结构形式采用无柱空间三角钢结构桁架体系。
工程±0.000m相对于绝对标高：35.130m（黄海高程）。
、小组概况根据工程状况，站房的清水混凝土柱等施工质量，主要取决于模板的施工质量。
为提高清水柱子一次成型合格率，因此，于二0一三年四月十八日成立了QC小组，并开展活动。
QC小组概况表1制表人：裴志扬制表日期：2020年4月20日三、选择理由集团公司在质量管理上始终坚持“创优方针”，要求所有在施工程结构质量100%达到优质工程标准。
同时集团公司向发包方承诺站房工程质量目标为北京市“长城杯”优质工程，争创“鲁班奖”。
站房出站层为4排清水混凝土柱子，设计要求成型质量较高。
清水混凝土柱子出站层带圆弧柱子规格达到2.2m*2.2m,高架层圆柱直径达1.5m,且全部采用聚粉酸外加剂高强混凝土浇筑，属于高强度大体积混凝土施工，施工难度较大。
清水混凝土柱子为带弧角方柱和圆柱，成型质量要求高，施工时由于受刚模板透气性差，气泡不容易排出，且施工时弧角模板安装偏差不容易控制，造成施工过程中外观质量合格率为80%,与设计和业主要求有较大差距，外观质量亟待提高。
四、现状调查2020年4月25日，我们组织全体组员对现场内已完成的24根清水混凝土柱子进行检查分析，总点数192个，不良频点点数65个，根据其不良数据整理归纳如下：混凝土柱子施工质量不良频数调查统计表制表人：苏中金日期：2020.4.25拍摄人：苏中金拍摄日期：2020.4.25图1清水混凝土柱子施工质量不良排列图制表人：苏中金日期：2020.4.25 结论：从现状调查排列图中可以看到，“钢模拼缝错台”和“混凝土表面气泡“在不良项中占到总不良项目中的69%，是清水混凝土施工质量不良的歌主要关键症结。
提高混凝土外观质量QC小组活动记录混凝土外观质量是影响建筑物外观和耐久性的重要因素之一，因此，建筑项目中的混凝土外观质量控制是不可忽视的。
为了提高混凝土外观质量，我们组织了一次QC小组活动，以下是活动记录的详细内容。
活动时间：2024年7月1日活动地点：建筑施工现场活动人员：1. QC小组成员：Alice（组长）、Bob、Cindy、David2.现场施工人员：工地经理、混凝土搅拌师傅、浇注工人等活动目标：1.提高混凝土外观质量，确保外观平整、光滑、无明显缺陷。
2.加强与施工人员的沟通，明确对混凝土外观质量的要求。
3.发现并解决可能存在的混凝土外观质量问题。
活动过程：1.开会准备阶段：在活动开始之前，我们组织了一次会议，明确了活动目标、要求和时间计划，并分配了各自的任务。
2.混凝土调配和搅拌阶段：在混凝土调配和搅拌的过程中，Bob、Cindy和David负责监督混凝土配料和搅拌的质量。
他们检查了原材料的品质，尤其是水泥和骨料的质量，并确保按照设计要求进行配比。
同时，他们还与混凝土搅拌师傅密切合作，确保搅拌时间和搅拌速度的控制，以避免混凝土出现分层、孔洞等问题。
3.浇注阶段：在混凝土浇注的过程中，我们小组的成员分别观察不同部位的浇注情况。
我们特别关注了以下几个方面：-监测浇注速度和浇注高度，避免出现过快或过高的情况。
-检查模板的质量，确保模板表面平整、无明显破损。
-检查混凝土表面是否出现裂缝、气泡和麻点等缺陷。
4.表面抹平和养护阶段：在浇注完混凝土之后，我们及时与施工人员沟通，确定了表面抹平和养护的时间和方法。
我们指导浇注工人使用抹光机和手工工具对混凝土表面进行抹平和养护，确保表面平整、光滑。
5.质量检查和整理阶段：活动结束后，我们进行了一次全面的质量检查。
我们仔细观察了混凝土表面的情况，使用光源照射以寻找可能存在的缺陷。
我们将检查结果整理成报告，并与施工人员讨论，制定改进措施。
活动成果：通过这次QC小组活动，我们成功地提高了混凝土的外观质量。
提高混凝土剪力墙外观质量QC成果一、工程概况本工程为_____，总建筑面积为_____平方米，结构形式为_____。
其中混凝土剪力墙作为主要的竖向承重构件，其外观质量直接影响到整个工程的质量和形象。
二、小组简介为了提高混凝土剪力墙的外观质量，我们成立了 QC 小组。
小组名称为_____，小组成员共_____人，包括项目经理、技术负责人、施工员、质检员等。
小组的活动时间为_____至_____。
三、选题理由1、混凝土剪力墙外观质量是工程质量的重要体现，直接影响到建筑物的美观和耐久性。
2、提高混凝土剪力墙外观质量可以减少后期修补工作，降低成本，提高施工效率。
3、满足业主对工程质量的要求，提升企业的市场竞争力。
四、现状调查我们对已施工的混凝土剪力墙外观质量进行了调查，共检查了_____个点，发现存在以下问题：1、表面平整度偏差较大，占问题总数的_____%。
2、蜂窝麻面现象较为普遍，占问题总数的_____%。
3、阳角不方正，占问题总数的_____%。
4、存在裂缝，占问题总数的_____%。
通过对这些问题的分析，我们发现造成混凝土剪力墙外观质量问题的主要原因有以下几点：1、模板安装不牢固，导致混凝土浇筑时模板变形。
2、混凝土配合比不合理，坍落度偏大或偏小。
3、振捣不密实，存在漏振现象。
4、养护不到位，混凝土早期失水过快。
五、设定目标我们将本次 QC 活动的目标设定为：混凝土剪力墙外观质量合格率达到_____%以上，其中表面平整度偏差控制在_____以内，蜂窝麻面面积控制在_____以内，阳角方正度控制在_____以内，裂缝宽度控制在_____以内。
六、原因分析针对现状调查中发现的问题，我们运用头脑风暴法进行了原因分析，并绘制了因果图。
从人员、机械、材料、方法、环境五个方面进行了深入探讨，共找出了_____条末端因素。
七、要因确认我们对末端因素进行了逐一确认，通过现场调查、测量、试验等方法，最终确定了以下_____条要因：1、模板拼接缝不严。
QC 小组活动在连廊清水混凝土外观质量合格率提升中的应用随着建筑行业的不断发展，对于建筑工程的质量监控和管理也越来越严格。
在建筑工程中，混凝土作为重要的结构材料，其品质的好坏直接影响到建筑工程的安全和持久性。
因此，保障混凝土的品质和施工质量，提高混凝土外观质量的合格率，已经成为近年来建筑行业关注的焦点之一。
而QC（Quality Control）小组活动则是一种针对建筑施工过程中质量管理的方法和活动，通过对工程质量的监控、分析、控制和改进，提高工程的质量和施工效率，从而为建筑行业的可持续发展提供了有效的保障。
因此，将QC 小组活动应用于连廊清水混凝土的外观质量管理，不仅是建筑行业现代化管理的需要，同时也是提高建筑工程品质和安全性的必要手段。
1.QC 小组活动的基本理念和作用QC 小组活动是一种通过跨部门协作、团队协作和持续改进实现企业质量目标的方法和活动。
具体来说，QC 小组活动包括以下两个方面：（1）对质量的监控和改进QC 小组成员通过收集、分析和处理工程质量数据、制程数据和产品数据，找出产生质量问题的原因和根源，并提出改进措施，不断完善和提升生产工艺和技术。
通过持续改进，最终达到提高产品质量、降低成本、提高效率的目的。
（2）培养团队协作能力QC 小组成员来自于不同的专业领域和部门，有着不同的知识和技能。
在QC 小组的活动中，成员需要积极协作、共同解决质量问题，同时也需要不断学习、互相交流经验和技术知识，培养团队协作的能力和能够独立承担任务的能力。
通过QC 小组活动，建筑企业可以实现以下几个目标：1.提高工程质量QC 小组活动可以让企业通过数据的分析，找出工程质量问题的根源，采取有效措施进行改进，从而提高工程质量。
2.降低成本通过QC 小组活动，企业可以发现工程质量问题和存在的浪费，提出改进建议，减少不必要的人力、物力和时间浪费，从而降低工程成本。
3.提高效率QC 小组活动可以让企业深入了解生产工艺，找出问题所在，改进生产流程和工艺，提高生产效率。
提高主厂房框架清水砼外观质量山东某项目部工程部主厂房QC小组一、小组概况制表：时间：2006.3.28 二、课题确定三、现状调查现状一：通常砼的外观质量缺陷主要包括露筋、蜂窝、孔洞、夹渣、疏松、裂缝、连接部位缺陷、外行缺陷、外表缺陷。
以往施工中前7种缺陷均得到了有效控制，但外行缺陷、外表缺陷控制效果不理想，且成为一种质量通病。
现状二：我们通过对最近施工的费县电厂1-9轴线6米--12米框架柱清水砼外观的现场调查、资料收集取得了第一手数据：表1：费县电厂1-9轴线6米--12米框架柱清水砼外观缺陷统计表数据统计： 时间：2006.4.12图1：费县电厂主厂房1-9轴线6米--12米框架柱清水砼外观缺陷制制图： 时间：2006.4.12调查结论：我公司目前清水砼工艺外观质量问题主要表现为漏浆污染、棱角不直、项目频数累积频数累积频率 漏浆沾污 81 81 33.6% 棱角不直69 150 62.2% 色差54 204 84% 飞边凸肋10 214 88.7% 麻面 9 223 92.5% 起砂7 230 95.4% 翘曲不平6 236 97.9% 缺棱掉角 5241100%81695410976533.6%62.2%84%88.7%92.5%95.4%97.9%100%306090120150180210240漏浆沾污棱角不直色差飞边凸肋麻面起砂翘曲不平缺棱掉角0102030405060708090100累积频数累积频率色差，占总缺陷的84%。
因此，我项目部要做出高质量的清水砼成品，必须解决漏浆污染、棱角不直、色差问题，这也是我们小组本次活动主要解决的问题。
四、设定目标将主厂房框架外观质量缺陷频数241点，降低到50点以内。
角不直、色差缺陷有204个点，占总缺陷的84%，如果能够解决这三个问题，缺陷点数能够降到37点，考虑到其他的影响因素我们将目标设定为将主厂房框架砼缺陷点控制在50个点以内。
活动后五、原因分析共找出末端原因12条：1、海绵胶带粘结力小2、PVC套管与模板结合不紧密3、预埋件与模板结合处不紧密4、模板加固不牢固5、垫块无可调性易外露6、脱模剂污染7、施工人员对规范不明确 8、孔洞封堵材料配比不合理9、机械设备状况差 10、运输、泵送过程水分损失11、砼原材料材质不同 12、模板边角强度低六、要因确认确认一：海绵胶带粘结力小确认方法确认内容确认标准确认人确认时间模拟试验对拼缝处模板的固定力拼缝结合紧密06.4.20现场验证情况：砼成品在模板拼缝处错台、漏浆现象较常见。
提高混凝土构件的外观质量济洛高速QC小组一、工程简介我公司在建的黄河特大桥位于洛阳市吉利区，主要工程为黄河北引桥，共42跨，全长2106.6m，左右幅分离。
下部构造桥台为双柱式台身，钻孔灌注桩基础，桥墩均为单排双柱式墩柱，上部构造为50m跨径预应力混凝土T梁。
全桥立柱168根，盖梁84座，T梁420片，砼总方量为6万多方。
效果图二、QC小组概况小组名称济洛高速QC小组成立时间2003年7月小组类型攻关型活动时间2003年7月-2003年12月活动次数30次课题名称提高混凝土构件的外观质量姓名性别年龄文化程度职务（职称）TQC学习时间小组任职责任分工闫德新男34 大学济洛公司工程处120 顾问技术指导李德钦男33 本科项目经理90 组长技术监督卢长元男28 大学项目总工90 副组长全面负责李友清男27 本科技术部长90 组员成果总结胥光耀男32 本科质检工程师90 组员负责实施王熙周男35 中专土木工程师90 组员质量监控宋满忠男25 本科助理工程师90 组员效果检查刘海功男25 本科助理工程师90 组员效果检查贺康利男27 本科助理工程师90 组员数据统计唐宏男23 本科助理工程师90 组员数据统计张亘男24 本科助理工程师90 组员数据统计刘俊男23 中专技术员90 组员数据统计刘玉斌男35 高中上部作业队长90 组员协助实施蔡永强男34 高中下部作业队长90 组员协助实施王应金男35 高中拌和班长90 组员协助实施三、选题课题1、课题名称：提高混凝土构件的外观质量2、选题理由理由一：业主提出了争创“鲁班奖”的要求。
理由二：我公司确定本工程的质量目标为“确保省优，力争部优” 。
理由三：在工程初期阶段，外观质量不够理想，而修补缺陷部位的费用为106元/平方米。
四、现状调查1调查T梁50片（表面积304m2 /片），共检查15200 m2；发现缺陷面积m2细分表格一：2立柱60片（34m2/根），共检查2040m2；3盖梁20座（51.4 m2/座），共检查1028 m2。
运用QC方法提高混凝土主体结构外观质量
山东辰源建工有限公司孙能国QC小组
一、课题概况
博兴县怡和名士豪庭居住小区79#住宅楼，剪力墙结构，建筑面积：14551平方米，楼层为地上十五层+地下二层+阁楼，建筑高度为46.5米，整体现浇钢筋混凝土楼板，梁板混凝土强度等级C30，由山东辰源建工有限公司施工总承包。
二、小组概况
（一）小组业绩简介
本QC小组自组建以来，持之以恒的坚持技术攻关与管理创新活动，以创精品工程，树企业形象为宗旨，积极开展群众性质量管理活动，增强企业全员质量意识，使企业效益稳中有升，创优工程质量逐年提高。
（二）小组成员简介
小组成员一览表
三、选择课题
（一）问题提出
1、合同要求达到优质结构主体。
2、建造精品工程，树立企业形象。
3、剪力墙结构高层建筑，混凝土工程量大，支模难度大，混凝土质量好坏直接影响优质主体结构的成败。
（二）课题确定
为实现技术上的创新，确保质量目标的实现，公司领导非常重视，投入专项经费用于科研。
本QC小组立足根本，决定突破现有施工技术的局限，将提高砼外观质量，确保优质结构主体作为这次研究的课题。
四、现场调查
2011年8月1日，由孙能国组织QC小组全体成员对正在主体结构施工的博兴县怡和名士豪庭居住小区79#住宅楼砼外观质量、允许偏差进行检验，共抽查混凝土质量验收记录30分，统计如下：
N=30
X=92.6%
20
15
10
5
85 90 95 100
混凝土外观质量、允许偏差合格率分布图
制表：谢延光时间：2011年8月5日
经统计砼外观质量、允许偏差的平均合格率为92.6%，高于国家标准不低于85%。
但为了保证优质结构主体顺利通过，并克服高层建筑主体结构施工的难度，混凝土外观质量合格率还需一步提高。
五、设定目标：
（一）目标值
通过二次混凝土工程PDCA循环争取混凝土外观质量、允许偏差项目合格率达到94%：
制图：谢延光时间2011年8月7日
（三）目标可行性分析
本工程为公司重点创优项目，领导非常重视。
本项目部管理人员责任心强，施工经验丰富。
课题小组成员技术素质高，酷爱本职工作，对建筑业科技进步具有强烈的责任感，综合素质具备较强的研发实力。
六、第一次PDCA循环
（一）原因分析：
1、QC小组对博兴县怡和名士豪庭居住小区79#住宅楼工程地下二层混凝土浇筑完毕后，对混凝土质量进行了检查，对不合格点进行了统计，通过分析计算，得出了影响混凝土外观质量因素的频数、频率，实测180点，合格153点，合格率85%。
做不合格点排列计算表：
制表：谢延光时间：2011年7月16日2、影响因素排列表：
N=27 频率%
制图人：谢延光制图时间：2011年7月16日从排列图中可以看出，影响混凝土外观质量的主要因素是表面平整度。
3、影响因素排列图：
（二）主要原因的确认：
制表：谢延光时间：2011年7月16日
（三）制定对策表
制表：谢延光时间：2011年7月20日（四）对策实施：
实施对策1 思想教育、建立制度由柳树民负责，通过班前教育，提高了工人的质量意识，并建立了奖罚制度做到了职责明确，奖罚分明。
实施对策2 根据技术员和施工员提供的振动棒型号，配齐了混凝土振动棒型号。
实施对策3 在现场检查对拉螺栓及顶杆的加固，对不符合要求的进行了指正，现场进行加强整改。
实施对策4 根据混凝土剪力墙及柱的尺寸，采用了定型模板，更换了老化变形的模板。
制表：谢延光时间：2011年8月15日
（五）检查结果：
通过本次PDCA循环2011年9月2日对地下二层至标准二层结构混凝土外观质量进行检查，合格率由循环前85%上升到91.67%。
但未达到课题目标，仍需要进行第二次循环。
制图：谢延光时间2011年9月2日
七、第一次PDCA循环
（一）原因分析：
1、在地下二层至标准二层结构混凝土框架浇筑完毕后QC小组全体成员进行了检查，共收集180点，合格点165点，合格率为91.6%，不良项目
统计如下：
序号类别实测点不合格点频率累计频率%
1 表面平整40 5 33.33 73.33
2 截面尺寸40 2 13.3
3 86.66
制表：谢延光时间：2011年9月2日
2、作影响混凝土因素排列表：
N=15 频率（%）
制图人：谢延光制图时间：2011年9月2日从排列图中可以分析出，垂直度成为影响混凝土外观质量的主要因素。
3、混凝土质量因果分图：
（二）、主要因素确定：
制表：谢延光时间：2011年9月5日（三）、制定对策：
制表：谢延光时间：2011年9月5日
（四）、实施对策：
制表：谢延光时间：2011年9月5日
（五）效果检查：
通过第二次循环，我们对3-15层砼结构构件进行检查验收，混凝土外观质量合格率达到了94.4%。
制图：谢延光时间2011年11月10日
现场实测量统计量如下表：
序号类别实测点不合格点频率累计频率%
1 表面平整40 3 30 70
2 截面尺寸40 1 10 80
3 垂直度50
4 40 40
4 标高2
5 1 10 90
5 轴线位移25 1 10 100
合计180 10 100
制表：谢延光时间：2011年11月10日
八、总结：
通过几个月的努力，QC小组成功的解决了一系列的混凝土质量问题，使该工程主体顺利
通过验收。
并取得良好的社会效益和经济效益。
（一）、完成了课题预定目标
制图：谢延光时间2011年11月15日
（二）、在模板该进和机械设备方面投入了资金，施工不再抹灰，拆模后可直接投入使用，缩短了工期，降低了成本，节约资金20万。
（三）、社会效益：由于我项目部混凝土工程施工为清水砼，受到了建设、监理单位及县质监站的赞扬。
九、巩固措施：为了使活动成果有效保持，QC小组制定了巩固措施：
（一）、严格用人制度，使用责任心强、素质高的操作工人。
（二）、严格管理制度，做到谁验收谁负责，不能把验收当过走过场。
(三)、加强过程控制程序，将质量管理切实做到：全员参与、全面展开、全过程控制。
十、今后设想
QC小组成功的解决了本工程一系列的混凝土质量问题及混凝土质量缺陷。
我们将再接再励，全面开展以QC小组为核心的质量管理活动，为以后创优质结构工程再创佳绩。
