UML的关系

1、依赖关系2、继承关系3、聚合关系4、合成（组合）关系5、关联关系6、接口一、依赖：虚线箭头。

有箭头的那一端为被依赖关系。

代码体现：在一个类中，某个方法的参数为另外一个类（或几个类）的类型。

pblicclassA { public int Sales(classBclsB){} REM sales是classA中的一个函数}二、继承：空心三角+实线表示。

有三角的那端为被继承者。

代码体现：一个类在声明的时候后面加“：”和被继承类的类名。

例如:classbird:animal.三、聚合：空心菱形+实线箭头。

箭头那端为被包含的对象。

即对象A可以包含对象B，但是对象B不一定是对象A的一部分。

代码体现：在一个类中有另一个类的对象，而且可以使对象数组。

public class classA { public classB() clsB }四、合成（组合）：实心菱形+实线箭头。

箭头那端为被组合的对象。

代码体现：在A类中，初始化时，实例化B类。

它们同时生成。

（如何生成A类？）。

public class classA { private classBclsB { clsB=new classB(); } }五、关联：实线箭头。

箭头那端表示被引用的对象。

一个类要知道另一个类。

代码体现：在一个类中，引用到另一个类。

（如何引用类？）例如: class class1 { private class2 cls1; }六、接口：空心三角+虚线。

三角那端是定义接口类。

代码体现：定义一个类的时候加“：”和接口名。

在类中重写接口中的方法。

UML之用例图箭头方向2009年10月16日星期五09:42 P.M. UML之用例图(use case)箭头方向：老是忘记箭头方向，惹笑话。

1、Association，无箭头，Actor连接UseCase即可；2、DirectedAssocition，Actor连接UseCase，箭头由Actor指向UseCase（角色指向用例）；3、Generalization，继承，我把它念成“继承于”，当然是箭头由子指向父啦；4、Dependency，我念成“依赖于”，就知道箭头方向了；5、Include，我念成“包含了”，箭头由包含者指向被包含者；6、Extend，我念成“扩展于”或“扩展自”，箭头由扩展出来的“子”指向它的“父”；总结：除了包含方向外，其它都是“小”的指向“大”的，“子”指向“父”，“一般”指向“抽象”。

UML中的四种关系总结UML中的关系主要包含四种：关联关系、依赖关系、泛化关系、实现关系。

当中关联关系还包含聚合关系和组合关系。

1、关联关系（Association）关联关系式⼀种结构化的关系，是指⼀种对象和还有⼀种对象有联系。

给定关联的两个类。

能够从当中的⼀个类的对象訪问到还有⼀个类的相关对象。

关联关系⽤⼀条实线表⽰。

演⽰样例1.1、聚合关系（Aggregation）聚合是关联的特例。

聚合是表⽰总体与部分的关系，即has a 关系。

聚合关系中的总体和部分是能够分离的，他们能够具有各⾃的⽣命周期，部分能够数据多个总体对象。

演⽰样例1.2、组合关系（Composition）组合关系式关联关系的⼀种特例。

他体现的是⼀种contains a的关系。

这样的关系⽐聚合更强。

它相同也体现了总体与部分的关系。

此时总体与部分是不可分的，总体的⽣命周期结束也就意味着部分的⽣命周期结束。

演⽰样例`2、依赖关系（Dependency）依赖关系式类与类之间的连接，表⽰⼀个类依赖于还有⼀个类的定义。

当中⼀个类元素是独⽴的，还有⼀个类元素不是独⽴的，它依赖与独⽴的那个类。

假设独⽴的类改变，将影响依赖与它的那个类。

演⽰样例3、泛化关系（Generalization）泛化关系式⼀个类（⼦类、⼦接⼝）继承另外⼀个类（⽗类、⽗接⼝）的功能。

⼦类还能够添加⾃⼰的新功能。

继承是类与类或者接⼝与⼏⼝之间最常见的关系之中的⼀个。

4、实现关系（Realization）实现关系指的是⼀个class类实现interface接⼝（能够是多个）的功能；实现是类与接⼝之间最常见的关系。

演⽰样例：⽐較聚合关系VS组合关系组合跟聚合差点⼉同样，唯⼀差别就是“部分”不能脱离“总体”⽽单独存在。

关联关系VS聚合关系关联关系中两个类是出于同样的层次。

⽽聚合关系中两个类是出于不平等的层次，⼀个表⽰总体，⼀个表⽰部分。

简述uml用例间的关系UML（Unified Modeling Language）是一种用于软件开发的建模语言，它提供了一种标准的图形化表示方法，用于描述系统的结构、行为和交互。

在UML中，用例图是一种常用的图形化表示方式，用于描述系统的功能需求和用户与系统之间的交互。

用例间的关系是指不同用例之间的相互关联和影响。

在UML中，用例间的关系有以下几种：1. 包含关系（Include）：表示一个用例包含另一个用例的功能。

当一个用例需要借用其他用例的功能时，可以使用包含关系来表示。

例如，一个购物车用例可能包含了添加商品、移除商品和结算等子用例。

2. 扩展关系（Extend）：表示一个用例可以在特定条件下扩展另一个用例的功能。

当一个用例的某个功能在特定条件下可以被扩展时，可以使用扩展关系来表示。

例如，一个支付用例可以在用户选择使用优惠券时扩展结算用例的功能。

3. 泛化关系（Generalization）：表示一个用例是另一个用例的特殊情况或特化。

当一个用例继承了另一个用例的功能，并且在此基础上添加了新的功能时，可以使用泛化关系来表示。

例如，一个在线购物系统中的用户登录和游客购物两个用例可以通过泛化关系来表示，游客购物是用户登录的特殊情况。

4. 关联关系（Association）：表示不同用例之间的关联和交互。

当一个用例需要与其他用例进行交互时，可以使用关联关系来表示。

例如，在一个社交网络系统中，用户发布动态和用户评论动态两个用例可以通过关联关系来表示。

5. 依赖关系（Dependency）：表示一个用例依赖于另一个用例。

当一个用例的实现依赖于其他用例时，可以使用依赖关系来表示。

例如，在一个在线购物系统中，购物车结算用例依赖于查看购物车用例。

6. 一般化关系（Realization）：表示一个用例实现了另一个用例的功能。

当一个用例实现了另一个用例定义的接口和行为时，可以使用一般化关系来表示。

例如，一个在线支付系统可以实现支付用例定义的支付接口和行为。

请简述uml中四种基本关系的含义和作用UML（Unified Modeling Language）是一种用于软件系统建模的标准语言。

在UML中，有四种基本关系，分别为依赖关系、关联关系、聚合关系和组合关系。

下面将对每种关系的含义和作用进行详细的解释。

1.依赖关系：依赖关系表示一个类的改变会引起另一个类的改变，但是两个类之间的关系不是强依赖的。

在依赖关系中，一个类需要另一个类的一些功能或资源才能完成自己的任务。

依赖关系通常体现在方法参数、方法返回值、方法中的局部变量或静态方法的调用等方面。

作用：-解耦：依赖关系可以降低类之间的依赖程度，提高系统的灵活性和可维护性。

-重用：通过依赖关系，一个类可以复用另一个类的功能，提高代码的重用性。

-扩展：通过依赖关系，一个类可以使用另一个类的功能，使得系统可以更方便地进行扩展和演化。

2.关联关系：关联关系表示类与类之间的连接，用于描述类之间的结构性的、静态的关系。

在关联关系中，一个类对象可以通过引用来使用另一个类对象的功能和资源。

关联关系一般是双向的，可以是单向的、双向的或自反的。

作用：-数据共享：通过关联关系，类可以共享另一个类的数据，实现数据的共享和交流。

-在系统的结构设计中起到桥梁作用：关联关系可以用于描述系统的结构，帮助开发人员对系统进行设计和实现。

3.聚合关系：聚合关系表示整体与部分之间的关系，它是一种弱的关联关系。

在聚合关系中，整体对象可以包含部分对象，但是部分对象的生命周期可以独立于整体对象而存在。

作用：-描述整体与部分之间的关系：聚合关系可以用于描述整体与部分之间的关系，帮助开发人员更好地理解系统的结构。

-组织和结构化数据：通过聚合关系，可以将对象进行组织和结构化，使得数据的管理更加便捷。

4.组合关系：组合关系也表示整体与部分之间的关系，但是它是一种强的关联关系。

在组合关系中，整体对象包含了部分对象，同时部分对象的生命周期与整体对象的生命周期相同。

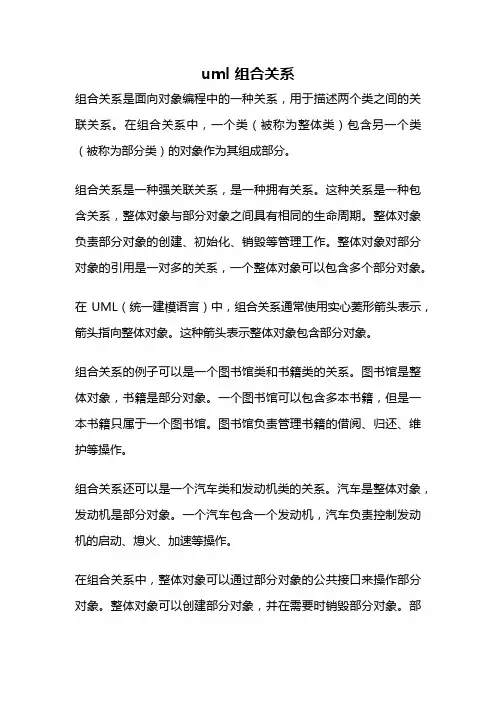

uml 组合关系组合关系是面向对象编程中的一种关系，用于描述两个类之间的关联关系。

在组合关系中，一个类（被称为整体类）包含另一个类（被称为部分类）的对象作为其组成部分。

组合关系是一种强关联关系，是一种拥有关系。

这种关系是一种包含关系，整体对象与部分对象之间具有相同的生命周期。

整体对象负责部分对象的创建、初始化、销毁等管理工作。

整体对象对部分对象的引用是一对多的关系，一个整体对象可以包含多个部分对象。

在UML（统一建模语言）中，组合关系通常使用实心菱形箭头表示，箭头指向整体对象。

这种箭头表示整体对象包含部分对象。

组合关系的例子可以是一个图书馆类和书籍类的关系。

图书馆是整体对象，书籍是部分对象。

一个图书馆可以包含多本书籍，但是一本书籍只属于一个图书馆。

图书馆负责管理书籍的借阅、归还、维护等操作。

组合关系还可以是一个汽车类和发动机类的关系。

汽车是整体对象，发动机是部分对象。

一个汽车包含一个发动机，汽车负责控制发动机的启动、熄火、加速等操作。

在组合关系中，整体对象可以通过部分对象的公共接口来操作部分对象。

整体对象可以创建部分对象，并在需要时销毁部分对象。

部分对象的生命周期由整体对象控制。

组合关系还可以嵌套使用，即一个部分对象可以包含另一个部分对象。

这种嵌套的组合关系可以形成一个复杂的整体对象。

需要注意的是，组合关系是一种强关联关系，整体对象与部分对象之间的关系是紧密的、不可分割的。

整体对象的销毁会导致部分对象的销毁。

因此，在设计和实现时需要仔细考虑整体对象和部分对象之间的关系，确保关系的正确性和一致性。

总结起来，组合关系是一种强关联关系，用于描述整体对象与部分对象之间的关系。

整体对象包含部分对象，并负责管理部分对象的生命周期。

组合关系在面向对象编程中具有重要的应用价值，可以帮助我们更好地组织和管理对象之间的关系，提高代码的可读性和可维护性。

UML图中类之间的关系:依赖,泛化,关联,聚合,组合,实现1.2.3.4.5.6.类与类图1 类(Class封装了数据和行为，是面向对象的重要组成部分，它是具有相同属性、操作、关系的对象集合的总称。

2 在系统中，每个类具有一定的职责，职责指的是类所担任的任务，即类要完成什么样的功能，要承担什么样的义务。

一个类可以有多种职责，设计得好的类一般只有一种职责，在定义类的时候，将类的职责分解成为类的属性和操作（即方法）。

3 类的属性即类的数据职责，类的操作即类的行为职责一、依赖关系(Dependence依赖关系（Dependence）：假设A类的变化引起了B 类的变化，则说名B类依赖于A类。

• 依赖关系(Dependency 是一种使用关系，特定事物的改变有可能会影响到使用该事物的其他事物，在需要表示一个事物使用另一个事物时使用依赖关系。

大多数情况下，依赖关系体现在某个类的方法使用另一个类的对象作为参数。

• 在UML中，依赖关系用带箭头的虚线表示，由依赖的一方指向被依赖的一方。

[java] view plaincopyprint?1. public class Driver2. {3. public void drive(Car car4. {5. car.move(;6. }7. ……8. }9. public class Car10. {11. public void move(12. {13. ......14. }15. ……16. }{car.move(;}……}public class Car{public void move({......}……}依赖关系有如下三种情况：1、A类是B类中的（某中方法的）局部变量；2、A类是B类方法当中的一个参数；3、A类向B类发送消息，从而影响B类发生变化；GeneralizationGeneralization A是B和C的父类，B,C具有公共类（父类）A，说明A是B,C的一般化（概括，也称泛化）• 泛化关系(Generalization也就是继承关系，也称为“is-a-kind-of”关系，泛化关系用于描述父类与子类之间的关系，父类又称作基类或超类，子类又称作派生类。

uml用例之间的关系UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，它可以通过图形化的方式描述系统的结构、行为和交互关系。

在UML中，用例是对系统功能的一种描述，用例之间的关系充满着指导和解释作用。

下面将具体介绍几种常见的用例之间的关系。

1. 包含关系（Includes）：包含关系是一种用例之间的关系，表示一个用例包含了另一个用例的行为。

通常情况下，一个用例（被包含用例）在执行过程中会调用另一个用例（包含用例）来完成一部分功能。

例如，在一个购物系统中，用户下单时可能会调用一个包含了支付用例的用例。

2. 扩展关系（Extends）：扩展关系也是一种用例之间的关系，表示一个用例可以在另一个用例的基础上进行扩展。

扩展用例在被扩展用例中定义了一些额外的行为，这些行为可以根据系统需求的变化来进行扩展。

例如，在一个社交网络系统中，用户发表动态的用例可以根据用户需求扩展为带有图片上传功能的动态。

3. 泛化关系（Generalization）：泛化关系是一种用于表示继承关系的关系，用于描述一组具有共同特征的用例之间的关系。

泛化用例通常描述了一组具有相似功能的用例，并从中提取出了共同的特征，作为基础用例。

例如，在一个银行系统中，取款用例和存款用例可以被抽象为基本用例-交易用例，其共同的特征是对用户账户进行操作。

4. 关联关系（Association）：关联关系是一种用例之间的关系，表示两个用例之间存在某种关联或依赖关系。

这种关联关系可以是双向的，也可以是单向的。

例如，在一个电子商务系统中，用户注册和登录用例可能存在关联关系，因为用户需要先注册才能登录系统。

综上所述，UML用例之间的关系对于系统分析与设计非常重要。

通过对用例之间的关系进行建模，可以帮助系统开发人员更好地理解系统的功能和行为，并指导团队的开发工作。

不同的用例关系表示了不同的依赖和交互方式，开发人员可以根据具体的需求情况选择适合的关系建模，以实现系统的需求和目标。

UML分析模型与设计模型的关系与对比解析在软件开发领域，UML（统一建模语言）是一种常用的工具，用于描述、设计和分析软件系统。

在使用UML进行软件开发过程中，分析模型和设计模型是两个重要的概念，它们之间有着密切的关系。

本文将对UML分析模型和设计模型的关系进行解析，并进行对比分析。

一、UML分析模型的概念与作用UML分析模型是对问题领域进行描述和分析的模型。

它主要关注的是系统的需求、功能和行为等方面。

通过使用UML的各种图形和符号，可以对系统进行建模，从而更好地理解和分析系统的需求和功能。

UML分析模型的作用有以下几个方面：1. 系统需求分析：通过UML分析模型，可以对系统的需求进行详细的分析和描述，包括功能需求、性能需求等。

这有助于开发团队更好地理解和满足用户的需求。

2. 系统行为分析：UML分析模型可以描述系统的行为，包括用例图、活动图等。

通过这些图形，可以清晰地展示系统的各种行为，帮助开发团队更好地理解系统的运行流程。

3. 系统结构分析：UML分析模型可以描述系统的结构和组成部分，包括类图、对象图等。

通过这些图形，可以清晰地展示系统的各个组成部分之间的关系，有助于开发团队更好地设计和实现系统。

二、UML设计模型的概念与作用UML设计模型是对软件系统进行设计和实现的模型。

它主要关注的是系统的结构和实现细节等方面。

通过使用UML的各种图形和符号，可以对系统进行详细的设计和实现。

UML设计模型的作用有以下几个方面：1. 系统结构设计：通过UML设计模型，可以对系统的结构进行详细的设计，包括类的设计、接口的设计等。

这有助于开发团队更好地组织和管理系统的各个组成部分。

2. 系统行为设计：UML设计模型可以描述系统的行为，包括状态图、序列图等。

通过这些图形，可以清晰地展示系统的各种行为，有助于开发团队更好地设计和实现系统的功能。

3. 系统实现细节设计：UML设计模型可以描述系统的实现细节，包括类的属性和方法等。

uml函数调用关系
UML函数调用关系指的是在UML类图中，一个函数如何调用其他函数的关系和方式。

在UML类图中，函数之间的调用关系一般用箭头表示，箭头从调用函数指向被调用函数。

通过这种方式，可以清晰地描述函数之间的关系，帮助开发人员更好地理解和设计代码。

在UML类图中，函数的调用关系可以分为以下三种：
1. 组合关系：组合关系是指一个函数调用另一个函数，但是调
用函数的生命周期独立于被调用函数，即调用函数的生命周期并不依赖于被调用函数的生命周期。

在UML类图中，组合关系通常使用实线箭头表示。

2. 聚合关系：聚合关系是一种“部分-整体”的关系，其中一个函数包含另一个函数，并且被包含的函数可以独立于包含函数而存在。

在UML类图中，聚合关系通常使用带空心菱形的实线箭头表示。

3. 继承关系：继承关系是一种面向对象编程中的重要概念，其
中一个函数可以继承另一个函数的属性和方法。

在UML类图中，继承关系通常使用带空心三角形的实线箭头表示。

总之，UML函数调用关系是一个非常重要的概念，它可以帮助开发人员更好地理解和设计代码，从而提高代码的质量和可维护性。
