PKPM七大控制指标及调整方法

高层设计7大指标调整方法高层结构设计需要控制的七个比值及调整方法1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规 6.3.7和6.4.6，高规 6.4.2和7.2.14。

轴压比不满足时的调整方法：1）程序调整：SATWE程序不能实现。

2）人工调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，见抗规5.2.5，高规3.3.13。

这个要求如同最小配筋率的要求，算出来的地震剪力如果达不到规范的最低要求，就要人为提高，并按这个最低要求完成后续的计算。

剪重比不满足时的调整方法：1）程序调整：在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后，SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和，用以调整该楼层地震剪力，以满足剪重比要求。

2）人工调整：如果还需人工干预，可按下列三种情况进行调整：a）当地震剪力偏小而层间侧移角又偏大时，说明结构过柔，宜适当加大墙、柱截面，提高刚度；b）当地震剪力偏大而层间侧移角又偏小时，说明结构过刚，宜适当减小墙、柱截面，降低刚度以取得合适的经济技术指标；c）当地震剪力偏小而层间侧移角又恰当时，可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用，以满足剪重比要求。

3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层，见抗规3.4.2，高规 4.4.2；对于形成的薄弱层则按高规 5.1.14予以加强。

刚度比不满足时的调整方法：1）程序调整：如果某楼层刚度比的计算结果不满足要求，SATWE自动将该楼层定义为薄弱层，并按高规 5.1.14将该楼层地震剪力放大 1.15倍。

2）人工调整：如果还需人工干预，可适当降低本层层高和加强本层墙、柱或梁的刚度，适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。

一、轴压比1、定义：柱(墙)的轴压力设计值与柱(墙)的全截面面积和混凝土轴心抗压强度设计值乘积之比值。

2、作用：反映了柱(墙)的受压情况；限制柱(墙)的轴压比主要是为了控制柱(墙)的延性，因为轴压比越大，柱(墙)的延性就越差，在地震作用下柱(墙)的破坏呈脆性。

3、规范限值：1）柱轴压比限值《混凝土结构设计规范》（50010-2010）11.4.16条《建筑抗震设计规范》（50011-2010）6.3.6条《高层建筑混凝土结构技术规程》（JGJ3-2010）6.4.2条2）剪力墙轴压比限值《混凝土结构设计规范》（50010-2010）11.7.16条《建筑抗震设计规范》（50011-2010）6.4.2条《高层建筑混凝土结构技术规程》（JGJ3-2010）7.2.13条4、不满足规范限值时调整方案：增大柱（墙）的截面尺寸或提高该楼层柱（墙）混凝土强度等级。

二、剪重比1、定义：水平地震力作用下楼层剪力标准值与重力荷载代表值的比值。

2、作用：为了控制结构总水平地震剪力及各楼层最小水平地震剪力，确保结构的安全。

3、规范限值：《建筑抗震设计规范》（50011-2010）5.2.5条《高层建筑混土结构技术规程》（JGJ3-2010）4.3.12条注：1、周期介于3.5s和5.0s之间的结构，应允许线性插入取值；2、7、8度时括号内的数值分别用于设计基本地震加速度为0.15g和0.30g的地区；3、对于竖向不规则结构的薄弱层（不满足《高规》第3.5.2、3.5.3、3.5.4条），剪重比尚应乘以1.15的增大系数；4、“扭转效应明显”是指楼层最大水平位移（或层间位移）大楼层平均水平位移（或层间位移）的1.2倍。

4、不满足规范限值时的调整方案：1）程序调整：在SATWE的“调整信息”中勾选“按抗震规范5.2.5条调整各层地震内力”后，程序按抗震规范5.2.5条自动将楼层最小地震剪力系数直接乘以该层及以上楼层重力荷载代表值，用以调整该楼层地震剪力，以满足剪重比的要求。

PKPM中七个比的控制和调整(2007-10-2017:54:59)1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6，高规6.4.2和7.2.14。

轴压比不满足时的调整方法：1）程序调整：SATWE程序不能实现。

2）人工调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，见抗规5.2.5，高规3.3.13。

这个要求如同最小配筋率的要求，算出来的地震剪力如果达不到规范的最低要求，就要人为提高，并按这个最低要求完成后续的计算。

剪重比不满足时的调整方法：1）程序调整：在SATWE的"调整信息"中勾选"按抗震规范5.2.5调整各楼层地震内力"后，SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和，用以调整该楼层地震剪力，以满足剪重比要求。

2）人工调整：如果还需人工干预，可按下列三种情况进行调整：a）当地震剪力偏小而层间侧移角又偏大时，说明结构过柔，宜适当加大墙、柱截面，提高刚度；b）当地震剪力偏大而层间侧移角又偏小时，说明结构过刚，宜适当减小墙、柱截面，降低刚度以取得合适的经济技术指标；c）当地震剪力偏小而层间侧移角又恰当时，可在SATWE的"调整信息"中的"全楼地震作用放大系数"中输入大于1的系数增大地震作用，以满足剪重比要求。

3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层，见抗规3.4.2，高规4.4.2；对于形成的薄弱层则按高规5.1.14予以加强。

刚度比不满足时的调整方法：1）程序调整：如果某楼层刚度比的计算结果不满足要求，SATWE自动将该楼层定义为薄弱层，并按高规5.1.14将该楼层地震剪力放大1.15倍。

2）人工调整：如果还需人工干预，可适当降低本层层高和加强本层墙、柱或梁的刚度，适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。

控制参数调整一、结构整体合理性参数体现01.结构延性:轴压比；02.扭转效应:周期比、位移比；03.竖向不规则：层间刚度比、楼层受剪承载力之比、剪重比；04.结构整体稳定：刚重比；05.各构件配筋合理，做到刚度适中、配筋率在经济配筋率范围之内。

二、各控制参数调整01.轴压比说明：用于控制结构延性，规范对墙肢和柱均有相应限值要求。

《抗规》6.3.6条和6.4.2条；《高规》6.4.2条和7.2.13条。

调整：根据轴压比计算公式μ=N/(fcAc)可以知道轴压比过大时可以选择增大柱、墙截面或者提高混凝土等级。

02.周期比说明：用于控制结构的扭转效应。

周期比是第一扭转周期和第一平动周期的比值。

《高规》3.4.5条。

周期比不满足要求说明结构的抗扭刚度相对于侧移刚度过小，结构扭转效应大。

周期比反应的是一种相对关系，也就是扭转和侧移的相对大小关系。

而不是扭转效应的绝对值。

所以说周期比不满足往往是结构构件布臵不均匀导致整个结构刚度不均匀而使抗扭刚度过小。

限值：A级高度高层建筑不应大于0.9；B级高度高层建筑不应大于0.85。

（A级B级《高规》3.3.1）调整：①人工进行调整。

从公式Tt/T1可以看出有两种方法解决。

一种是减小平面刚度，去除平面中部的部分剪力墙，使T1增大；一种是在平面周边增加剪力墙（根据材料力学扭转一章可以知道周边抗扭越好），提高抗扭刚度，降低Tt（根据周期公式可以知晓）。

②第一或第二振型为扭转时：结构的第一第二振型宜为平动，扭转周期宜出现在第三周期及以后；程序中振型是根据周期的长短排序的，扭转周期出现在第一或第二位臵时说明扭转周期过大→抗扭刚度过小。

如果扭转周期出现在第一振型也就是出现在第一位臵，说明扭转周期过大，两个主轴方向的周期过小→适当削弱结构内部的刚度，沿两个主轴方向适当加强结构外围刚度。

当扭转周期出现在第二振型时，说明扭转周期相对于第三振型的平动周期过大，也就是说第三振型振动方向的刚度太大（第三振型方向刚度大所以周期小），所以适当削弱第三振型振动方向上结构内部的刚度，适当加强结构外围（主要是第一振型振动方向）的刚度。

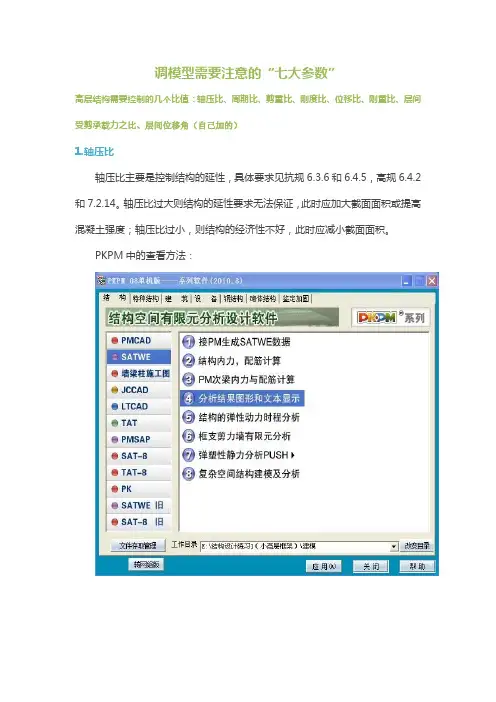

调模型需要注意的“七大参数”高层结构需要控制的几个比值：轴压比、周期比、剪重比、刚度比、位移比、刚重比、层间受剪承载力之比、层间位移角（自己加的）1.轴压比轴压比主要是控制结构的延性，具体要求见抗规6.3.6和6.4.5，高规6.4.2和7.2.14。

轴压比过大则结构的延性要求无法保证，此时应加大截面面积或提高混凝土强度；轴压比过小，则结构的经济性不好，此时应减小截面面积。

PKPM中的查看方法：2.周期比周期比控制的是结构侧向刚度与扭转刚度之间的相对关系，它的目的是使抗侧力构件的平面布置更合理，使结构不致于出现过大的扭转效应。

一句话，周期比不是要求结构足够结实，而是要求结构承载布置合理，具体要求见高规4.3.5。

刚度越大，周期越小。

抗侧力构件对结构扭转刚度的贡献与其距结构刚心的距离成正比，意思是结构外围的抗侧力构件对结构的扭转刚度贡献最大。

结构的第一、第二振型宜为平动，扭转周期宜出现在第三振型及以后。

当第一振型为扭转时，说明结构的扭转刚度相对于其两个主轴的侧移刚度过小，此时应沿两个主轴适当加强结构外围的刚度，或沿两个主轴适当削弱结构内部的刚度。

当第二振型为扭转时，说明结构沿两个主轴的侧移刚度相差较大，结构的扭转刚度相对于其中一主轴（第一振型转角方向）的侧移刚度是合理的，但对于另一主轴（第三振型转角方向）的侧移刚度过小，此时应适当削弱结构内部沿第三振型转角方向的刚度或适当加强结构外围（主要是沿第一振型转角方向）的刚度。

PKPM中的查看方法：3.位移比位移比是指采用刚性楼板假定下，端部最大位移（层间位移）与两端位移（层间位移）平均值的比，位移比的大小反映了结构的扭转效应，同周期比的概念一样都是为了控制建筑的扭转效应提出的控制参数。

见抗规3.4.3，高规4.3.5。

位移比不满足时只能经过人工调整结构平面布置,减小结构刚心与形心的偏心距。

调整方法如下:(1)由于位移比是在刚性楼板假定下计算的,最大位移比往往出如今结构的四角部位,因此应留意调整结构外围对应位置抗侧力构件的刚度;同时在设计中,应在结构措施上对楼板的刚度予以保证。

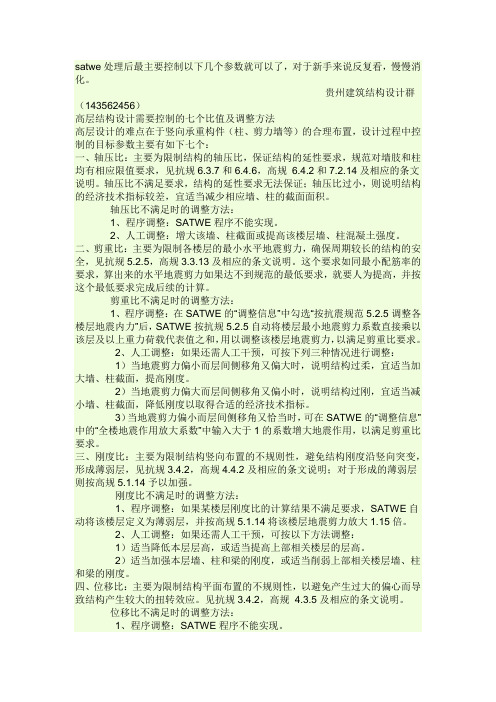

satwe处理后最主要控制以下几个参数就可以了，对于新手来说反复看，慢慢消化。

贵州建筑结构设计群（143562456）高层结构设计需要控制的七个比值及调整方法高层设计的难点在于竖向承重构件（柱、剪力墙等）的合理布置，设计过程中控制的目标参数主要有如下七个：一、轴压比：主要为限制结构的轴压比，保证结构的延性要求，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6，高规 6.4.2和7.2.14及相应的条文说明。

轴压比不满足要求，结构的延性要求无法保证；轴压比过小，则说明结构的经济技术指标较差，宜适当减少相应墙、柱的截面面积。

轴压比不满足时的调整方法：1、程序调整：SATWE程序不能实现。

2、人工调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

二、剪重比：主要为限制各楼层的最小水平地震剪力，确保周期较长的结构的安全，见抗规5.2.5，高规3.3.13及相应的条文说明。

这个要求如同最小配筋率的要求，算出来的水平地震剪力如果达不到规范的最低要求，就要人为提高，并按这个最低要求完成后续的计算。

剪重比不满足时的调整方法：1、程序调整：在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后，SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和，用以调整该楼层地震剪力，以满足剪重比要求。

2、人工调整：如果还需人工干预，可按下列三种情况进行调整：1）当地震剪力偏小而层间侧移角又偏大时，说明结构过柔，宜适当加大墙、柱截面，提高刚度。

2）当地震剪力偏大而层间侧移角又偏小时，说明结构过刚，宜适当减小墙、柱截面，降低刚度以取得合适的经济技术指标。

3）当地震剪力偏小而层间侧移角又恰当时，可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用，以满足剪重比要求。

三、刚度比：主要为限制结构竖向布置的不规则性，避免结构刚度沿竖向突变，形成薄弱层，见抗规3.4.2，高规4.4.2及相应的条文说明；对于形成的薄弱层则按高规5.1.14予以加强。

PKPM如何调整参数和选用分析PKPM（一种常用于结构设计的计算机软件）参数调整和选用是设计和计算过程中非常重要的一环。

正确的参数调整和选用能够确保结构的安全、经济和合理。

本文将从PKPM参数的基本概念、应用范围、调整方法和选用原则等方面进行详细介绍。

一、PKPM参数的基本概念PKPM参数主要包括以下几个方面：1.材料参数：包括混凝土强度等级、钢筋强度等级、混凝土和钢筋的材料力学性能等。

2.计算参数：包括设计活载、设计雪荷载、设计地震加速度等。

3.结构参数：包括截面尺寸、受力构件的长度、连接方式等。

二、PKPM参数的应用范围PKPM适用于各种类型的结构计算和设计，包括建筑结构、桥梁结构、塔架结构等。

参数选用和调整的方法也可以适用于不同类型的结构。

三、PKPM参数的调整方法1.材料参数的调整：混凝土强度等级和钢筋强度等级是结构设计中最常见的材料参数。

根据具体的项目要求，可以通过查表或进行试验来确定合适的混凝土和钢筋强度等级，以确保结构的安全性和经济性。

2.计算参数的调整：设计活载、雪荷载和地震加速度等是结构计算中需要考虑的重要参数。

根据国家标准和设计规范的要求，可以选取合适的设计活载、雪荷载和地震加速度等值，并根据工程实际情况进行调整，以确保结构的安全性和合理性。

3.结构参数的调整：结构参数包括截面尺寸、受力构件的长度、连接方式等。

在进行结构设计和计算时，需要根据各个受力构件的受力特点和工程要求，选择合适的截面尺寸和构件长度，同时对连接方式进行合理设计，以保证结构的强度和稳定性。

四、PKPM参数的选用原则1.安全性原则：在进行PKPM参数选用和调整时，首要考虑的是结构的安全性。

必须确保结构能够满足承载能力和抗震能力的要求，以避免结构的破坏和倒塌。

2.经济性原则：结构设计和计算过程中，除了要满足安全性的要求外，还需要考虑经济性的因素。

即在满足结构的安全性的前提下，尽量减小结构的材料和成本，以提高工程的经济效益。

高层结构设计的难点在于竖向承重构件（柱、剪力墙等）的合理布置，设计过程中主要通过对一些目标参数的控制来达到这一目的。

一、轴压比：主要为限制结构的轴压比，保证结构的延性要求，规范对墙肢和柱均有相应限值要求。

见抗规6.3.7和6.4.6，高规 6.4.2和7.2.14及相应的条文说明。

轴压比不满足规范要求，结构的延性要求无法保证；轴压比过小，则说明结构的经济技术指标较差，宜适当减少相应墙、柱的截面面积。

轴压比不满足规范要求时的调整方法：1、程序调整：SATWE程序不能实现。

2、结构调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

二、剪重比：主要为限制各楼层的最小水平地震剪力，确保周期较长的结构的安全。

见抗规5.2.5，高规3.3.13及相应的条文说明。

剪重比不满足规范要求，说明结构的刚度相对于水平地震剪力过小；但剪重比过分大，则说明结构的经济技术指标较差，宜适当减少墙、柱等竖向构件的截面面积。

剪重比不满足规范要求时的调整方法：1、程序调整：当剪重比偏小但与规范限值相差不大（如剪重比达到规范限值的80％以上）时，可按下列方法之一进行调整：1）在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”，SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和，用以调整该楼层地震剪力，以满足剪重比要求。

2）在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数，增大地震作用，以满足剪重比要求。

3）在SATWE的“地震信息”中的“周期折减系数”中适当减小系数，增大地震作用，以满足剪重比要求。

2、结构调整：当剪重比偏小且与规范限值相差较大时，宜调整增强竖向构件，加强墙、柱等竖向构件的刚度。

三、刚重比：规范上限主要用于确定重力荷载在水平作用位移效应引起的二阶效应是否可以忽略不计。

见高规5.4.1和5.4.2及相应的条文说明。

刚重比不满足规范上限要求，说明重力二阶效应的影响较大，应该予以考虑。

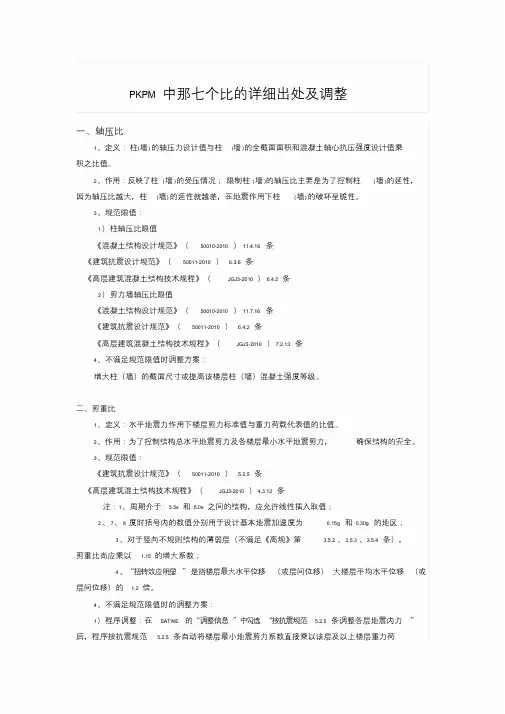

PKPM中那七个比的详细出处及调整一、轴压比1、定义：柱(墙)的轴压力设计值与柱(墙)的全截面面积和混凝土轴心抗压强度设计值乘积之比值。

2、作用：反映了柱(墙)的受压情况；限制柱(墙)的轴压比主要是为了控制柱(墙)的延性，因为轴压比越大，柱(墙)的延性就越差，在地震作用下柱(墙)的破坏呈脆性。

3、规范限值：1）柱轴压比限值《混凝土结构设计规范》（50010-2010）11.4.16条《建筑抗震设计规范》（50011-2010） 6.3.6条《高层建筑混凝土结构技术规程》（JGJ3-2010）6.4.2条2）剪力墙轴压比限值《混凝土结构设计规范》（50010-2010）11.7.16条《建筑抗震设计规范》（50011-2010） 6.4.2条《高层建筑混凝土结构技术规程》（JGJ3-2010）7.2.13条4、不满足规范限值时调整方案：增大柱（墙）的截面尺寸或提高该楼层柱（墙）混凝土强度等级。

二、剪重比1、定义：水平地震力作用下楼层剪力标准值与重力荷载代表值的比值。

2、作用：为了控制结构总水平地震剪力及各楼层最小水平地震剪力，确保结构的安全。

3、规范限值：《建筑抗震设计规范》（50011-2010） 5.2.5条《高层建筑混土结构技术规程》（JGJ3-2010）4.3.12条注：1、周期介于 3.5s和5.0s之间的结构，应允许线性插入取值；2、7、8度时括号内的数值分别用于设计基本地震加速度为0.15g和0.30g的地区；3、对于竖向不规则结构的薄弱层（不满足《高规》第 3.5.2、3.5.3、3.5.4条），剪重比尚应乘以 1.15的增大系数；4、“扭转效应明显”是指楼层最大水平位移（或层间位移）大楼层平均水平位移（或层间位移）的 1.2倍。

4、不满足规范限值时的调整方案：1）程序调整：在SATWE的“调整信息”中勾选“按抗震规范 5.2.5条调整各层地震内力”后，程序按抗震规范 5.2.5条自动将楼层最小地震剪力系数直接乘以该层及以上楼层重力荷载代表值，用以调地震剪力，以满足剪重比的要求。

1、轴压比（抗规2010第62页表6.3.6）
2、弹性层间位移角（框架1/550,详抗规2010第44页表5.5.1，高规2010第18页3.7.3）
3、位移比（不大于1.5，见抗规2010条文说明3.4.3条P270页）
4、刚重比
5、剪重比
6、刚度比
轴压比不要相差过大，超配筋信息中梁、柱等构件无超筋信息。

计算振型数: NMODE= 按照《抗规2010》5.2.3条2款，5.2.3条2款；《高规》5.1.13条2款；参见《手册》；[耦联]取3的倍数，且≤3倍层数，[非耦联]取≤层数，最终只要参与计算振型的[有效质量系数]应≥90％就满足要求了。

高层框架位移角限值：1/550，位移比不超过1.5，当位移角值远小于1/550，如1/10000时，该处构件位移比值可适当放宽
多层框架结构不需要考虑结构的周期比和位移比
异形柱结构位移比不应大于1.45，见《混凝土异形柱结构技术规程》JGJ149-2006第3.2.5条。

多层混凝土结构可不控制周期比，但前三个周期应具有较为明显的平动扭转分量，第一周期的振型要调至平动。
