钢管落地卸料平台技术交底

技术交底记录工程名施工单位中国建筑第二工程局有限公司称交底部卸料平台工序名称落地卸料平台位交底提要：根据楼层确定料台的长度和宽度，卸料平台支撑架立杆和横杆搭设间距，平台与外架的关系，搭设与拆除注意安全事项交底内容：一、构造参数及搭设要求卸料平台采用多立杆式钢管分层搭设。

卸料平台紧挨外脚手架，但与外脚手架断开，单独搭设。

所有杆件均用Ф48.3×3.0mm，平台尺寸为3.6m×4m，立杆的纵距 B=0.9米，立杆的横距H=1.0米，立杆采用单立杆。

水平杆的步距 h=1.50米，顶部平台钢管横杆格栅间距为200mm。

每层卸料平台和主体结构设三个拉接点。

平台外侧面设1.2米高防护栏，并涂刷红白相间的油漆标识，满挂密目安全网。

平台底面满铺5cm 厚的脚手板，铺设绑扎牢固，两端用8 号镀锌钢丝捆紧。

平台作业面四周设20cm 高的踢脚板。

每层卸料平台的两根外横杆与上、下层卸料平台的外横杆均用斜拉杆加固连结。

卸料平台架上堆积荷载不得超过1.0t，每次起吊重量不得超过0.8t。

随吊随清运。

二、卸料平台的搭设1、基础构造立杆座在地下室垫层上，立杆底部垫厚度不小于50mm的通长脚手板。

脚手板应铺设平稳，不能有悬空。

2、杆件布置（1）落地式钢管卸料平台搭设高度为：3.6米，卸料平台尺寸为3.6m×4m，立杆的纵距 B=0.9米，立杆的横距H=1.0米，立杆采用单立杆。

水平杆的步距 h=1.50米，卸料平台紧挨外脚手架，但与外脚手架断开，不得相联。

技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。

技术交底记录工程名称无锡城南世家C地块施工单位中国建筑第二工程局有限公司交底部位卸料平台工序名称落地卸料平台交底提要：根据楼层确定料台的长度和宽度，卸料平台支撑架立杆和横杆搭设间距，平台与外架的关系，搭设与拆除注意安全事项交底内容：（2 ）外脚手架立杆接头和横杆接头的要求：1）立杆必须采用对接方式。

落地式卸料平台安全技术交底1、卸料平台日常检查按以下规定进行，检查合格后方允许投入使用或继续使用：(1)、搭设完毕后；(2)、施工中途停止使用超过15天，在重新使用前；(3)、在遭受暴风、大雨、在雪、地震等强力因素作用之后；(4)、在使用过程中发现有显著变形、拉结钢丝绳以及安其它全隐患存在的情况时，立即停止使用；(5)、当风力达到6级向上时，停止使用。

2、卸料平台的施工和使用设专人负责，并设安全监督检查人员，由安全负责人负责日常管理和检查，确保使用符合设计和有关规定要求；3、每班工人作业时应先行检查有无影响安全作业的问题存在，在排除解决后方可开始作业。

在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决后才能恢复正常作业。

卸料平台的拆除：平台在使用完毕后就应立即拆除。

在拆除前要做好以下工作：对参与上料平台拆除的操作人员、管理人员和检查，监护人员进行施工方案、安全、质量和外装饰保护等措施的交底，交底的内容包括拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，人员组织，指挥联络的方法的用语，拆除的安全措施和警戒区域，如果在夜间施工还要有照明和安全用电等内容，交底要有记录，双方均应在交底书签字。

对上料平台进行安全检查，确认脚手架不存在严重隐患，方可拆除.上料平台的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作的安排，方可开始拆除。

从上料平台拆下的杆件及其他材料先向下人工传递，然后再集中分类堆放。

绝对禁止从高处向下抛掷，以免伤害地面工作人员，损坏地面的设备和物件，损坏材料。

上料平台的拆除与搭设顺序正好相反，即后搭设的先拆除，先搭设的后拆除。

脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》(GB5036)考核的专业架子工。

上岗人员应定期体检，合格者方可持证上岗。

拆除上料平台时，应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。

拆除作。

钢管落地式卸料平台技术交底Document number：NOCG-YUNOO-BUYTT-UU986-1986UT第一节架体搭设一、架体参数二、搭设简图三、架体搭设1.认真遵守本工种安全操作规程和本方案及项目部下达的本安全技术交底书的要求。

2.作业人员必须正确使用好个人防护用具，严禁酒后作业，操作人员必须做到持证上岗，无特种作业操作证人员禁止作业。

3.脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

4.每搭完一步架后，应校正步距，纵距、横距及立杆的垂直度，横杆的水平度。

立杆的垂直偏差应控制在架高1/200且全高偏差不大于50mm，立杆排距偏差不大于±20mm，大横杆的水平偏差不大于架高的1/300且小于50mm。

步距偏差不大于±20mm。

5.立杆采用单根钢管，接头必须采用对接，不允许搭接，相邻的接头要错开不小于500mm，并布置在不同步距内，其接头距大横杆的距离不应大于步距的1/3。

6.十字撑必须搭设在脚手架外侧，沿外架纵向两端和转角处开始连续布置，与水平方向的夹角为45°～60°，每隔5～7根立杆设一组连续设置，钢管按搭接长度不小于1m。

搭接扣件距管头不得小于100mm。

7.小横杆应贴近立杆布置，用直角扣件与大横杆扣紧，小横杆伸出长度为100mm，在布置小横杆时，沿高度方向在立杆两侧交替布置，沿纵向两横排立杆之间相向布置。

8.架体上不得设置单块桥板，每块桥板必须封头，脚手板对接平铺时，接头处必须设两根横向小横杆，脚手板外伸长度应取130～150mm，两块脚手板外伸长度之和不应大于300mm，共设置三层挡脚板。

挡脚板宽度180mm，外立面应刷黄黑相间油漆。

9.立杆底部应加底座，底座下铺50mm厚木板设置扫地杆。

10.遇有恶劣天气或当风力在六级以上时，不得进行高空脚手架搭设工作。

四、地基处理定距定位。

根据构造要求在搭设处用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。

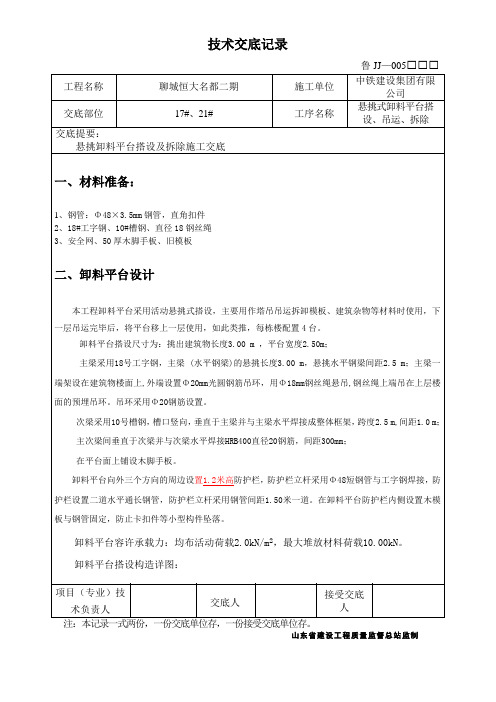

工程名称 聊城恒大名都二期 施工单位中铁建设集团有限公司交底部位 17#、21# 工序名称悬挑式卸料平台搭设、吊运、拆除交底提要：悬挑卸料平台搭设及拆除施工交底项目（专业）技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。

一、材料准备：1、钢管：Φ48×3.5mm 钢管，直角扣件2、18#工字钢、10#槽钢、直径18钢丝绳3、安全网、50厚木脚手板、旧模板二、卸料平台设计本工程卸料平台采用活动悬挑式搭设，主要用作塔吊吊运拆卸模板、建筑杂物等材料时使用，下一层吊运完毕后，将平台移上一层使用，如此类推，每栋楼配置4台。

卸料平台搭设尺寸为：挑出建筑物长度3.00 m ，平台宽度2.50m ；主梁采用18号工字钢，主梁 (水平钢梁)的悬挑长度3.00 m ，悬挑水平钢梁间距2.5 m ；主梁一端架设在建筑物楼面上,外端设置Φ20mm 光圆钢筋吊环，用Φ18mm 钢丝绳悬吊,钢丝绳上端吊在上层楼面的预埋吊环。

吊环采用Φ20钢筋设置。

次梁采用10号槽钢，槽口竖向，垂直于主梁并与主梁水平焊接成整体框架，跨度2.5 m,间距1.0 m ； 主次梁间垂直于次梁并与次梁水平焊接HRB400直径20钢筋，间距300mm ； 在平台面上铺设木脚手板。

卸料平台向外三个方向的周边设置1.2米高防护栏，防护栏立杆采用Φ48短钢管与工字钢焊接，防护栏设置二道水平通长钢管，防护栏立杆采用钢管间距1.50米一道。

在卸料平台防护栏内侧设置木模板与钢管固定，防止卡扣件等小型构件坠落。

卸料平台容许承载力：均布活动荷载2.0kN/m 2，最大堆放材料荷载10.00kN 。

卸料平台搭设构造详图：工程名称聊城恒大名都二期施工单位中铁建设集团有限公司交底部位17#、21# 工序名称悬挑式卸料平台搭设、吊运、拆除交底提要：悬挑卸料平台搭设及拆除施工交底项目（专业）技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。

施组总设计交底单位工程施组交底施工方案交底专项施工方案交底√施工作业交底交底内容:1、材料准备1.1 材料：钢管48×3.0、直角扣件、对接扣件、旋转扣件、脚手板、多层板、8#镀锌钢丝、红白油漆、密目网。

2、作业条件2.1 将需搭设出料平台的部位下部基层清理干净。

2.2 对进场的马道构配件进行全面、严格的检查，禁止使用规格和质量不合格的构配件。

2.3 钢管使用前应先除锈再涂刷红白相间油漆。

3、搭设方案落地式卸料平台搭设在5#楼（5-3）-（5-4）轴/M轴处，保证5#楼地下二层周转材料的倒运。

卸料平台在脚手架外侧搭设，距脚手架外立杆300mm，3000*6000mm卸料平台，每两步两跨设置连墙件；平台立杆纵横方向间距为900mm，脚手架步距900m。

立杆采用对接扣件连接。

卸料平台架体四角采用双立杆搭设。

平台下架子立杆外侧设置剪刀撑，用以增大出料平台的整体刚度。

斜杆与立面倾角在45 度至60 度之间，撑头要顶在有实力的地方，不得滑动，并且要贴服有力。

剪刀撑的接头采用旋转扣件连接，固定在与之相交的横向水平杆的伸出端或立杆上，出料平台扫地杆部位及顶部各设一层水平剪刀撑，外架的侧立面两端剪刀撑由低到顶连续布置。

卸料平台的平台面上铺脚手板，脚手板与架体连接应牢固、搭设严密。

卸料平台三面设置防护栏杆，栏杆高度1.2m，设三道横杆，上杆距平台高1.2m，下杆居中设置，扫地杆200mm，卸料平台栏杆满挂密目绿网。

栏杆下侧设置180mm 高挡脚板，刷红白油漆。

卸料平台必须单独设置，不得与脚手架共用立管或架设其上。

连墙件采用钢管连接，用双扣件与框架柱进行连接，无框架柱部位预埋20钢筋地锚。

另配14钢丝绳拉结，钢丝绳与上一层楼体20钢筋预埋件拉结。

4、施工工艺4.1工艺流程：场地清理→纵向扫地杆→立杆→横向扫地杆→纵向水平杆→横向水平杆→剪刀撑→注：1 本表由施工单位填写。

注：1 本表由施工单位填写。

施组总设计交底 单位工程施组交底 施工方案交底 专项施工方案交底 √ 施工作业交底立杆接头立杆接头示意连墙件→搭设护栏→铺脚手板→安装挡脚板→挂安全网→验收 4.2 将需搭设脚手架的部位下部基层清理干净。

第一节架体搭设一、架体参数卸料平台名称落地式卸料平台卸料平台布置方式沿纵向平台长度A(m) 6.0 平台宽度B(m) 4.0平台高度H(m) 6.0 立杆纵距l a(m) 0.8立杆步距h(m) 1.5 立杆横距l b(m) 0.8 板底支撑间距s(m) 0.3每米钢管自重g1k(kN/m) 0.033 脚手板自重g2k(kN/m2) 0.35 栏杆、挡脚板自重g3k(kN/m) 0.14安全设施与安全网自重g4k(kN/m)0.01材料堆放最大荷载q1k(kN/m2)3 施工均布荷载q2k(kN/m2) 2基本风压ω0(kN/m2) 0.4 风荷载体型系数μs 0.8 风压高度变化系数μz 0.74(连墙件强度验算),0.74(立杆稳定性验算)二、搭设简图卸料平台侧立面示意图三、架体搭设1.认真遵守本工种安全操作规程和本方案及项目部下达的本安全技术交底书的要求。

2.作业人员必须正确使用好个人防护用具，严禁酒后作业，操作人员必须做到持证上岗，无特种作业操作证人员禁止作业。

3.脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。

4.每搭完一步架后，应校正步距，纵距、横距及立杆的垂直度，横杆的水平度。

立杆的垂直偏差应控制在架高1/200且全高偏差不大于50mm，立杆排距偏差不大于±20mm，大横杆的水平偏差不大于架高的1/300且小于50mm。

步距偏差不大于±20mm。

5.立杆采用单根钢管，接头必须采用对接，不允许搭接，相邻的接头要错开不小于500mm，并布置在不同步距内，其接头距大横杆的距离不应大于步距的1/3。

6.十字撑必须搭设在脚手架外侧，沿外架纵向两端和转角处开始连续布置，与水平方向的夹角为45°～60°，每隔5～7根立杆设一组连续设置，钢管按搭接长度不小于1m。

搭接扣件距管头不得小于100mm。

7.小横杆应贴近立杆布置，用直角扣件与大横杆扣紧，小横杆伸出长度为100mm，在布置小横杆时，沿高度方向在立杆两侧交替布置，沿纵向两横排立杆之间相向布置。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称交底日期
施工单位分项工程名称
交底提要落地式卸料平台搭设及拆除、施工工艺、注意事项等
交底内容：
审核人交底人接受交底人
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称交底日期
施工单位分项工程名称
交底提要落地式卸料平台搭设及拆除、施工工艺、注意事项等
交底内容：
审核人交底人接受交底人
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称交底日期
施工单位分项工程名称
交底提要落地式卸料平台搭设及拆除、施工工艺、注意事项等
交底内容：
三、卸料平台的拆除
3.1拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清原则依次进行。

3.2严禁上下同时进行拆架作业，脚手架各构配件严禁抛掷至地面，拆除脚手架时，地面应
审核人交底人接受交底人
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

落地卸料平台施工技术交底一、工程概况：滨江丽景（一期）工程共13栋楼，建筑面积约56734㎡，其中住宅部分为40966㎡，商业部分为15767㎡。

根据本工程建筑物结构特点，计划对商业部分（16#～20#楼）和住宅部分在三层以下采用钢管落地式卸料平台，住宅三层以上采用型钢悬挑卸料平台。

落地卸料平台等搭设高度为：16#：约13米， 17#～20#楼约11米，住宅部分约12米。

商业楼卸料平台设置在背面（东南面），住宅部分根据实际施工情况设置在正面或背面。

卸料平台坐落均设置在原自然地坪上。

二、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)2、《建筑结构荷载规范》(GB 50009-2001)、三、施工准备1、卸料平台搭设范围内的障碍物已清除。

2、地面已平整、夯实，并使排水畅通，。

3、材料要求：钢管采用Φ48×3.5mm的热扎钢管。

钢管不得严重锈蚀、弯曲、变形，并刷油漆做防腐处理，扣件采用标准型的回转扣、直角扣对接扣，不得采用严重锈蚀或螺纹已被咬口的扣件。

四、平台脚手架搭设、拆除1、搭设程序: 基础准备−→安放垫块−→竖立杆同时安扫地杆−→搭设水平杆−→设置抛撑、剪刀撑、拉锚−→铺竹笆−→搭设拦杆2、搭设要点1）、卸料平台外形尺寸3.6 2.7m×13 m（12 m或11 m）；2）、脚手架立杆纵距0.9m,立杆横杆0.9m,步距1.0m；3）、卸料平台应与外脚手架分开搭设，不得相连；4）、相邻立杆的连接不在同一高度,其错开的高度不得小于50cm,并位于不同的构架框格内；5）、每根立杆的底座向上20cm必须设置纵横向扫地杆,剪刀撑应从转角处在整个长技术负责人：接受交底人：度和高度方向上连续搭设, 剪刀撑钢管搭接长度≥1.0m。

拉锚采用与结构梁相连的型式，在梁上预埋拉锚管，通过水平钢管相连，高度方向根据楼层的高度设置；6）、每根立杆底部应设置50×100木方垫板；7）、卸料平台操作层脚手板满铺，四角用12#铁丝绑牢。

一、交底目的为确保卸料平台架子搭设和使用的安全性，预防事故发生，特进行安全技术交底。

二、适用范围本交底适用于所有卸料平台架子的搭设、使用、拆除和维护。

三、交底内容1. 材料要求（1）卸料平台架子搭设和制作的各种材料，必须符合国家相关标准和规范要求，不合格的材料严禁使用。

（2）钢管、扣件等材料必须经过检验，确保质量合格。

2. 搭设要求（1）搭设前，必须对现场进行安全检查，确保场地平整、坚实，无积水、障碍物等。

（2）搭设位置应避开高压线、危险区域等，尽量避开外防护架的剪刀撑，以防通道与剪刀撑冲突。

（3）搭设过程中，严格按照技术交底和安全操作规程进行作业，夜间施工必须有足够的照明。

3. 使用要求（1）平台作业外立面护栏不得低于1.5m，密目网封闭，内用竹编板或木板封严，防止物料掉下伤人。

（2）严禁超载使用，平台荷载不得超过设计荷载。

（3）作业人员必须佩戴安全帽、安全带等防护用品。

4. 拆除要求（1）拆除前，必须对平台进行安全检查，确认无安全隐患。

（2）拆除过程中，严禁抛掷物品，防止伤人。

（3）拆除顺序应从上往下，逐层拆除。

5. 验收要求（1）搭设完毕后，由生产部门组织，技术、质量、安全等部门相关人员参加，按要求对平台进行验收，合格后方可投入使用。

（2）验收内容包括：材料质量、搭设质量、安全防护设施等。

（3）验收合格后，填写《卸料平台架子验收记录》，并做好记录。

6. 维护要求（1）定期对卸料平台架子进行检查、保养，确保其安全性能。

（2）发现损坏、变形等情况，应及时进行维修或更换。

四、注意事项1. 严禁酒后作业、疲劳作业，确保作业人员精神饱满。

2. 严禁无关人员进入卸料平台架子作业区域。

3. 作业人员必须接受安全技术培训，掌握安全操作规程。

4. 发生事故时，立即停止作业，采取必要措施，并及时上报。

五、附则本安全技术交底自发布之日起实施，如遇国家政策、法规、标准、规范等调整，应及时更新。

请各位作业人员认真学习本交底内容，严格遵守安全操作规程，确保人身安全和设备安全。
