变电站课程设计目录第一章电气主接线的设计 (3)1.1电气主接线的基本要求 (3)1.2电气主接线的接线形式 (3)1.2.1各电压等级基本的接线形式 (3)1.2.2主变压器的选择 (3)1.3电气主接线的设计 (4)第二章短路电流计算 (8)2.1计算短路电流意义 (8)2.2 短路电流的计算 (8)2.2.1参数计算 (8)第三章电气设备选择 (13)3.1设备选择的基本原则与一般条件 (13)3.1.1基本原则 (13)3.1.2正常工作的选择 (13)3.1.3短路情况下的校验 (13)3.1.4计算持续工作电流汇总 (14)3.2断路器的选择与校验 (15)3.2.1 220KV侧断路器的选择和校验 (16)3.2.2 110KV侧断路器的选择和校验 (18)3.2.3 35KV侧断路器的选择和校验 (20)3.2.4 35KV所用电断路器的选择和校验 (22)3.3隔离开关的选择与校验 (23)3.3.1选择的一般要求 (23)3.3.2 220KV侧隔离开关的选择与校验 (24)3.3.3 110KV侧隔离开关的选择与校验 (26)3.3.4 35KV侧隔离开关的选择与校验 (28)3.3.5 35KV所用电隔离开关的选择与校验 (30)3.4 电流互感器的选择与校验 (31)3.4.1选择的一般要求 (31)3.4.2 220KV侧电流互感器的选择与校验 (32)3.4.3 110KV侧电流互感器的选择与校验 (33)3.4.3 35KV侧电流互感器的选择与校验 (35)3.4.3 35KV所用电电流互感器的选择与校验 (36)3.5 电压互感器的选择与校验 (37)3.5.1选择的一般要求 (37)3.5.2 220KV侧电压互感器的选择 (37)3.5.3 110KV侧电压互感器的选择 (37)3.5.4 35KV侧电压互感器的选择 (38)3.5.5 35KV变电所电压互感器的选择 (38)3.6 高压断熔器的选择与校验 (38)3.7 避雷器的选择与校验 (38)3.8 母线与电缆的选择与校验 (39)3.8.1选择的一般要求 (39)3.8.2 各母线与导体选择 (40)3.8.3 220KV母线的校验 (41)3.8.4 35KV电缆的校验 (43)第一章电气主接线的设计1.1电气主接线的基本要求电气主接线是设计人员按规定的已知条件来规划出的局部图，反应了各线路与电气设备连接反应出的数量关系，这样能够直接有效的看出每一个部分的关系。

课程设计变电站设计一、教学目标本课程的设计目标是让学生掌握变电站设计的基本原理和方法，了解变电站的组成部分和工作原理，能够独立完成简单的变电站设计。

1.掌握变电站的基本概念、分类和作用。

2.了解变电站的主要组成部分，包括变压器、开关设备、线路、接地装置等。

3.学习变电站的设计原理和方法，包括电气布局、设备选型、参数计算等。

4.能够运用所学知识，独立完成变电站的基本设计。

5.学会使用相关设计软件，进行变电站的电气布局和设备选型。

6.具备分析和解决变电站运行中出现的问题的能力。

情感态度价值观目标：1.培养学生对电力工程事业的热爱和责任感。

2.增强学生的创新意识和团队合作精神。

3.培养学生关注社会热点问题，提高综合素质。

二、教学内容本课程的教学内容主要包括变电站的基本概念、分类和作用，变电站的主要组成部分，以及变电站的设计原理和方法。

1.变电站的基本概念、分类和作用：介绍变电站的定义、分类和在我国电力系统中的作用。

2.变电站的主要组成部分：讲解变压器、开关设备、线路、接地装置等组成部分的功能和结构。

3.变电站的设计原理和方法：学习电气布局、设备选型、参数计算等设计方法。

4.案例分析：分析实际运行中的变电站案例，加深学生对变电站设计和运行的理解。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。

1.讲授法：系统地传授变电站设计的基本原理和方法。

2.讨论法：学生针对实际案例进行讨论，培养学生的创新意识和团队合作精神。

3.案例分析法：分析实际运行中的变电站案例，加深学生对变电站设计和运行的理解。

4.实验法：安排实验课程，让学生亲手操作，提高学生的实践能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用国内权威的电力工程教材，系统地介绍变电站设计的相关知识。

2.参考书：提供相关的参考书籍，拓展学生的知识面。

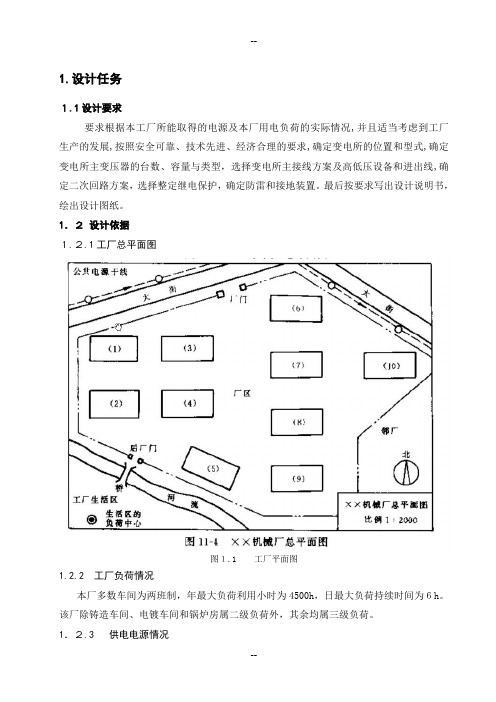

1.设计任务１.1设计要求要求根据本工厂所能取得的电源及本厂用电负荷的实际情况,并且适当考虑到工厂生产的发展,按照安全可靠、技术先进、经济合理的要求,确定变电所的位置和型式,确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线,确定二次回路方案，选择整定继电保护，确定防雷和接地装置。

最后按要求写出设计说明书，绘出设计图纸。

1．２设计依据１.２.1工厂总平面图图１.1 工厂平面图1.2.2 工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4500h，日最大负荷持续时间为６h。

该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。

1．２.3 供电电源情况按照工厂与当地供电部门签定的供用电协议规定,本厂可由附近一条1０k Ｖ干线取得工作电源。

该干线的走向参看工厂总平面图。

该干线的导线牌号为ＬＪ-120，导线为等边三角形排列，线距为1．5m;干线首端距离本厂约13ｋｍ。

干线首端所装设的高压断路器断流容量为500MVA 。

此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为１.7s 。

为满足工厂二级负荷要求,可采用高压联络线由邻近的单位取得备用电源。

１.2.４ 气象资料本厂所在地区的年最高气温为38℃，年平均气温为1６℃,年最低气温为－10℃,年最热月平均最高气温为32℃，年最热月地下0.8米处平均气温为25℃。

当地主导风向为南风，年雷暴日数为35天。

1.2.5 地质水文资料本厂所在地区平均海拔１20０m,地层以砂粘土为主，地下水位为3-5m 。

1．2.6ﻩ电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。

每月基本电费按主变压器容量为１8元／kVA,动力电费为0．9元／Kw.h ，照明电费为0.5元/K ｗ.h 。

工厂最大负荷时的功率因数不得低于0．9，此外,电力用户需按新装变压器容量计算,一次性向供电部门交纳供电贴费：6~１0VA 为800/ｋＶA 。

变电站课程设计一、课程目标知识目标：1. 让学生理解变电站的基本概念，掌握其组成、工作原理及作用。

2. 使学生了解不同类型的变电站及其特点，能区分各种变电站的适用场景。

3. 帮助学生掌握电力系统中变电站的重要性和功能，了解其在电力传输和分配中的作用。

技能目标：1. 培养学生运用所学知识分析变电站运行过程中问题的能力，提高解决问题的技能。

2. 培养学生通过查阅资料、实地观察等方法，对变电站进行研究和学习的能力。

3. 提高学生的团队协作和沟通能力，能在小组讨论中分享观点，共同解决问题。

情感态度价值观目标：1. 培养学生对电力工程及变电站设备的兴趣，激发学生学习电力知识的热情。

2. 培养学生关注国家电力事业发展，树立为社会电力需求做出贡献的意识。

3. 增强学生的环保意识，认识到电力工程与环境保护的密切关系，关注绿色能源的发展。

本课程针对初中年级学生，结合学科特点，注重理论与实践相结合。

在分析课程性质、学生特点和教学要求的基础上，明确课程目标，并将目标分解为具体的学习成果，以便后续的教学设计和评估。

通过本课程的学习，旨在提高学生对变电站知识的理解和应用能力，培养他们热爱电力事业、关注环保、积极为社会做贡献的情感态度价值观。

二、教学内容1. 变电站基础知识：- 变电站的定义、组成及分类- 变电站的作用及其在电力系统中的重要性- 教材章节：第一章“电力系统概述”，第三节“变电站与配电网”2. 变电站工作原理：- 变压器、断路器、隔离开关等主要设备的工作原理- 变电站的运行流程及调控方法- 教材章节：第二章“变电站主要设备”，第四节“变电站运行与控制”3. 不同类型变电站及其特点：- 升压变电站、降压变电站、配电变电站- 高压直流输电、特高压交流输电技术- 教材章节：第三章“变电站的分类与选型”，第五节“高压直流输电与特高压技术”4. 变电站与环保：- 变电站建设对环境的影响- 环保型变电站的设计原则及措施- 教材章节：第四章“变电站与环境保护”，第六节“绿色变电站建设与发展”教学内容安排和进度：第一课时：变电站基础知识第二课时：变电站工作原理第三课时：不同类型变电站及其特点第四课时：变电站与环保教学内容根据课程目标进行科学性和系统性地组织，确保学生能够逐步掌握变电站相关知识，为后续学习打下坚实基础。

变电所毕业设计题目:永安南塔110KV变电所设计班级:姓名:组别\座号:指导老师:福建水利电力职业技术学院二0一二年十二月目录摘要 (3)前言 (4)第一章概述1.1设计的概述 (3)1.2电力系统概述 (3)1.3变电所各级电压负荷情况分析 (4)1.4变电所的自然条件 (4)第二章电气主接线的设计2.1电气主接线的设计要求 (5)2.2主变压器的选择原则 (5)2.3主变压器的选择 (7)2.4电气主接线设计方案的技术、经济比较与确定 (15)2.5变电所电气主接线特点2.6所用变设计第三章短路电流的计算3.1短路电流的计算条件3.2短路电流计算的方法与步骤............................. (16)3.3三相短路电流计算.................... .. (18)3-3 母线电缆及绝缘子............................................. .. (19)第四章电气设备选择4.1断路器和隔离开关的选择 (19)4.2 电流互感器的选择 (19)44.3 电压互感器的选择 (20)4.4高压熔断器的选择 (20)4.5母线的选择与校验.................................................. . (21)4.6.4穿墙套管的选择4.7绝缘子型号和绝缘子串4.8高压开关柜的选择第5章防雷、接地保护计算5.1防雷接地设计 (21)5-2 短路电流计算的方法与步骤 (22)5-3 变电所短路电流计算 (2)摘要：电力工业为现代化生产提供主要动力，电力科学的发展和广泛应用，对我国工农业的迅速发展及人民生活的提高起到了巨大的作用和深远的影响。

通过对理论的学习理解以及实际的工作，我对变电所的原理和设备有了初步的了解。

为了增加自己的动手能力，为以后的工作打下良好的基础，我选择了110KVKD变电所设计作为自己的毕业课题。

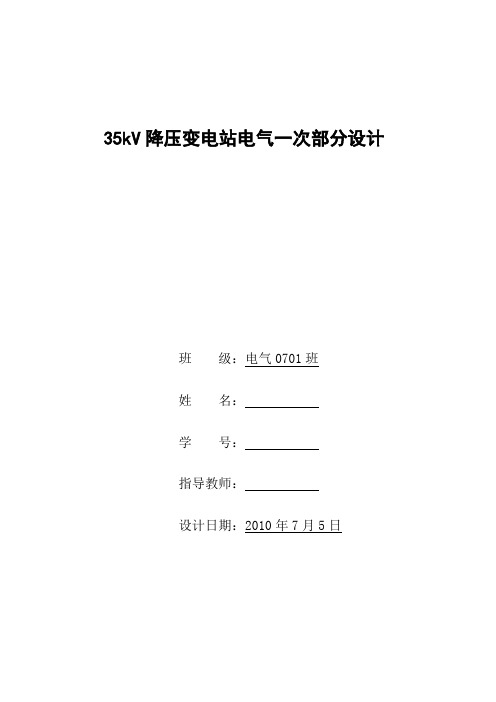

35kV降压变电站电气一次部分设计班级：电气0701班姓名：学号：指导教师：设计日期：2010年7月5日任务书一、课程设计的目的课程设计教学过程是实现本科培养目标要求的重要培养阶段。

变电站设计是将本专业所学知识进行一次综合运用的过程。

从理论上来说它涉及到电力系统课程的各方面的内容，以及发电厂电气部分和继电保护的部分内容。

可见它涉及面的广泛。

从工程上来说，它相当于实际工程设计的一部分，其意义也是十分重要的。

二、主要设计内容1.选择本变电所主变的台数、容量和类型。

2.设计本变电所的电气主接线，选出数个电气主接线方案进行技术经济综合比较，确定一个较佳方案。

3.进行必要的短路电流计算。

4.选择和校验所需的电气设备。

5.设计和校验母线系统。

三、重点研究问题1.短路电流计算2.设备选择和校验3.图纸的绘制四、主要技术指标驻设计参数1.为保证某地区供电需要，需设计一座35kV降压终端变电所，以10kV架空线给各农网供电。

2. 系统接线示意图如图1所示，L 为上级系统(35kV 侧)到变电站的线路长度(10km),L1-L8为10kV 出线(长度为10km)，各出线容量为：S 1=500kV A S 5=1000kV A S 2=800kV A S 6=1500kV A S 3=800kV A S 7=1500kV A S 4=1000kV A S 8=2000kV A本变电所10kV 母线到各出线均用10kV 架空线路供电。

3. 增长率m=8% 损耗率n=10%4. 系统最大运行方式时：)3500.02000.0(*min -=X ； 最小运行方式时：)7000.05000.0(*ma -=x X 。

线路电抗均为0.4Ω/km ，假设上级系统为无穷大电源。

L 18一、第一章主变的台数、容量和型号的选择 (5)1.负荷计算 (5)2.主变压器的选择 (5)二、第二章电气主接线的选择 (6)1.主接线一 (6)2.主接线二 (6)3.主接线三 (7)三、第三章短路电流计算 (8)四、第四章电气设备的选择和校验 (9)1.电气设备的选择 (9)2.电气设备的校验 (10)五、参考文献 (12)六、附录 (13)主变的台数、容量和型号的选择分析任务书给定的原始资料，根据变电所在电力系统中的地位和建设规模，考虑变电所运行的可靠性、灵活性、经济性，全面论证，确定主接线的最佳方案。
