数控加工工艺分析办法

数控零件加工工艺分析针对机械制造行业越来越普及的数控零件加工技术，对其加工工艺的分析显得尤为重要。

数控零件加工在过去数十年中经历了长足的进步，目前已成为现代制造业中应用最为广泛的一种制造方法。

本文将从数控加工工艺的基本概念、数控加工的特点、数控加工中的主要技术处理等方面进行分析论述，以使读者对数控零件加工技术有更深入的了解。

一、数控加工工艺概述数控加工工艺是指通过计算机程序控制机床或加工设备进行自动化加工的一种现代化制造技术。

具有高效、精度高、柔性、可靠性好、操作简便等特点。

与传统的手工或半自动化加工相比，数控加工能够提高生产效率，降低人为误差，减少人力和设备成本，从而在制造过程中提高了生产效率和质量稳定性。

二、数控加工的特点1. 高精度。

数控零件加工可以实现微米级别的精度，且加工精确度稳定性高，不易受到环境、人为等因素的影响。

2. 高效率。

数控加工能够实现机器加工的连续、自动化，生产效率比其他普通加工方法高出一个数量级。

3. 操作简便。

操作人员只需配置好加工程序，载入数控系统中，加工过程中不需要对设备进行频繁的调整。

三、数控加工中的主要技术处理1. 数控编程数控加工首先需要对零件进行CAD设计，然后再将设计图纸转化为数控程序，最终通过计算机传输至机床或设备中进行加工。

2. 数控加工轨迹规划加工轨迹规划是数控加工中比较关键的一步技术处理。

数控机床需要根据程序所编的轨迹精确定位进行加工。

轨迹规划需要考虑加工路径的时间、精度、运动平滑性等多个因素，以达到理想的加工效果。

3. 数控加工切削切削是数控加工中最重要的技术处理之一，加工质量的好坏、加工速度的快慢都与刀具材料、刃磨工艺、切削参数等有着密切关系。

数控加工中常用的切削方式有铣削、钻孔、车削、磨削等。

四、数控加工中的常见问题及解决方式在数控加工过程中，由于材料、设备、环境、程序等因素影响，常常会出现一些问题。

这些问题会导致加工件质量下降，工艺费用增加，使生产效率降低。

数控加工工艺分析数控加工工艺分析是指对数控加工过程中的各个环节和工艺条件进行细致分析和评估的过程。

通过对数控加工工艺的分析，可以有效提高加工效率、降低加工成本、改善产品质量，并且满足客户对产品的要求。

下面将从数控加工工艺设计、数控机床选择、刀具选择以及加工工艺参数等方面进行详细分析。

首先，数控加工工艺设计是数控加工的核心环节之一、在数控加工工艺设计时，需要确定加工过程中的每个工序的刀具路径和切削参数，包括切削速度、进给速度、切削深度等。

其中，切削路径的设计应尽量减少切削时间，减小切削力和刀具磨损。

切削参数的选择需要根据工件材料、刀具材料以及所要求的加工精度等方面综合考虑，以达到最佳的加工效果。

其次，数控机床的选择也是数控加工工艺分析的重要内容之一、数控机床的性能和精度直接影响加工质量和效率。

在数控机床选择时，应根据所要加工零件的尺寸、形状、材料以及工艺要求等因素来确定数控机床的类型和规格。

同时，还要考虑数控机床的刚性、稳定性、动态响应特性和自动刀具切换等功能，以满足不同加工需求的要求。

再次，刀具的选择对数控加工的质量和效率也有着重要影响。

刀具的选择应根据工件材料、切削任务以及加工精度的要求来确定。

一般而言，硬质合金刀具适用于加工硬材料和高速加工，而高速钢刀具适用于加工软材料，同时还可以根据不同的切削任务选择不同的刀具类型，如铣刀、钻头、车刀等。

最后，加工工艺参数的选择是数控加工工艺分析的重要环节之一、加工工艺参数的选择直接关系到加工质量和效率。

在选择加工工艺参数时，可以通过实验或者经验总结来确定最佳参数。

一般而言，切削速度应根据材料硬度、刀具类型以及切削任务来选择，进给速度应根据刀具的尺寸和刚性、加工表面的粗糙度要求以及加工工艺的稳定性来选择，切削深度应根据加工目标和刀具的性能来确定。

此外，还要注意加工中的冷却液、润滑剂的使用以及工件夹紧装置的设计与选择等。

综上所述，数控加工工艺分析是数控加工过程中十分重要的环节，通过对加工工艺设计、数控机床选择、刀具选择以及加工工艺参数的详细分析和评估，可以优化加工过程，提高加工效率和产品质量。

数控加工工艺的分析与处理随着科技的不断进步，数控加工技术在制造业中得到了广泛应用。

数控加工工艺的分析与处理是保证数控加工过程顺利进行的关键环节。

本文将从数控加工工艺的基本原理、分析方法与处理措施三个方面进行探讨。

一、数控加工工艺的基本原理数控加工是利用计算机控制数控机床进行精密切削或造型加工的一种加工方法。

其基本原理是将图纸上的几何尺寸、形状和位置要求转化为数学模型，并通过计算机编程的方式将这些模型转化为数控指令，进而控制数控机床的运动轨迹、切削参数等，实现零件的加工。

数控加工工艺的前提是要了解工件的设计要求和材料特性。

通过分析工件的几何形状、尺寸、表面质量要求以及材料的硬度、可加工性等参数，确定适合的数控加工方案。

在具体加工过程中，还需要根据工件的形状复杂程度、加工精度要求等因素，合理选择数控机床、刀具和切削参数等。

二、数控加工工艺的分析方法1.几何形状分析：对于复杂形状的工件，需要进行多视图的几何形状分析，确定加工的主要特征面、特征线和特征点。

2.加工工艺分析：根据工件的几何形状、尺寸和表面质量要求，结合加工设备和材料，分析出适合的加工工艺路线，并绘制出对应的加工工艺卡。

3.切削力与热量分析：分析切削力和热量对加工过程的影响，根据材料的可加工性和切削力的大小，选择合适的切削参数和冷却液。

4.程序分析：通过工艺分析，确定数控加工的主要工序和加工路径，在制定程序时，遵循合理、简洁、安全、高效的原则。

三、数控加工工艺的处理措施1.加工设备优化：根据工件的加工要求，选择合适的数控机床及其附件，提高加工效率和精度。

2.刀具选择与刀具磨损处理：根据工件材料和切削要求，选择合适的刀具，并进行定期检查和更换，及时处理刀具磨损问题。

3.切削参数调整：根据工艺分析结果，合理调整切削速度、切削深度和进给速度等切削参数，以保证加工质量。

4.刀具路径优化：通过选择合理的切削路径和切削顺序，减少进刀次数和加工时间，提高加工效率。

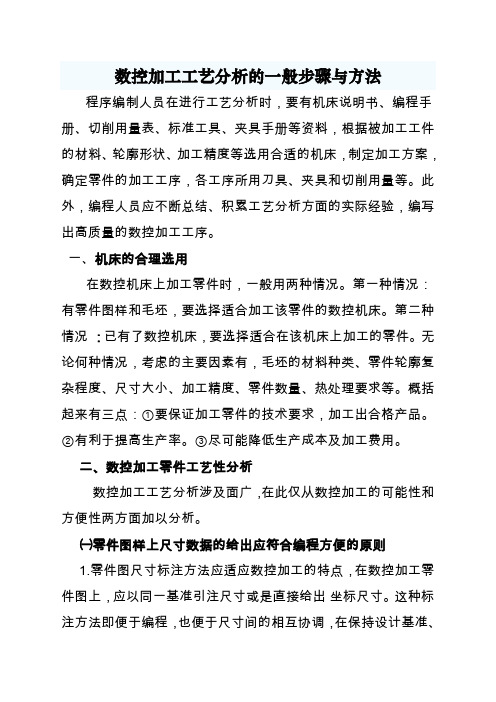

数控加工工艺分析的一般步骤与方法程序编制人员在进行工艺分析时，要有机床说明书、编程手册、切削用量表、标准工具、夹具手册等资料，根据被加工工件的材料、轮廓形状、加工精度等选用合适的机床，制定加工方案，确定零件的加工工序，各工序所用刀具、夹具和切削用量等。

此外，编程人员应不断总结、积累工艺分析方面的实际经验，编写出高质量的数控加工工序。

一、机床的合理选用在数控机床上加工零件时，一般用两种情况。

第一种情况：有零件图样和毛坯，要选择适合加工该零件的数控机床。

第二种情况：已有了数控机床，要选择适合在该机床上加工的零件。

无论何种情况，考虑的主要因素有，毛坯的材料种类、零件轮廓复杂程度、尺寸大小、加工精度、零件数量、热处理要求等。

概括起来有三点：①要保证加工零件的技术要求，加工出合格产品。

②有利于提高生产率。

③尽可能降低生产成本及加工费用。

二、数控加工零件工艺性分析数控加工工艺分析涉及面广，在此仅从数控加工的可能性和方便性两方面加以分析。

㈠零件图样上尺寸数据的给出应符合编程方便的原则1.零件图尺寸标注方法应适应数控加工的特点，在数控加工零件图上，应以同一基准引注尺寸或是直接给出坐标尺寸。

这种标注方法即便于编程，也便于尺寸间的相互协调，在保持设计基准、工艺基准、检测基准与编程原点设置的一致性方面带来很大方便。

由于零件设计人员一般在尺寸标注中较多的考虑装配等使用性能方面，而不得不采用局部分散的标注方法，这样就会给工序安排与数控加工带来许多不便。

由于数控加工精度和重复定位精度都很高，不会因产生较大的积累误差而破坏使用性能，因此可以将局部的分散标注法改为同一基准引注尺寸或直接给出坐标尺寸的标注法。

2.构成零件轮廓的几何要素的条件应充分在手工编程时，要计算基点或节点坐标。

在自动编程时，要对构成零件轮廓的所有几何要素进行定义。

因此在分析零件图时，要分析几何要素的给定条件是否充分。

如圆弧与直线、圆弧与圆弧在图样上相切，但根据图上给定尺寸，在计算相切条件时，变成了相交或相离状态。

数控加工零件的工艺分析与数控铣削加工工艺数控加工是指利用计算机数控系统，通过编写程序控制机床工作来加工零件的一种加工方式。

在工业生产中，数控加工因其高精度、高效率、高灵活性等优点而被广泛应用。

其中数控铣削是一种常见的数控加工方式，本文将从工艺分析、数控铣削加工工艺等方面进行探讨。

一、数控加工零件的工艺分析工艺分析是数控加工的一项前置工作，它的目的是确定加工工艺，选择合适的加工设备和刀具，制定加工程序等，从而保证加工质量和效率。

具体而言，工艺分析主要包括以下几个方面：1. 零件的材质和形状：不同材质的加工性能不同，加工时需要选择相应的切削参数和刀具；而零件的形状和结构也会影响加工难度和精度，需要对其进行全面分析和评估。

2. 加工精度和表面质量要求：根据零件的要求，确定加工精度和表面质量目标，制定相应的切削参数和工艺措施。

3. 工序分析：对零件进行逐个工序分析，确定加工顺序、加工方向、加工路径和刀具选择等重要内容，同时把握好每个工序的加工质量和效率。

4. 刀具选择：根据加工材料、零件形状和要求，选择合适的刀具和刀具尺寸，保证零件的加工质量和加工效率。

5. 加工程序制定：通过数控编程软件，编写机床加工程序，包括各种切削参数、刀具路径、指令参数等信息，为数控加工提供参考。

二、数控铣削加工工艺数控铣削是一种高速旋转的刀具在工件表面上进行切削的加工方式，它广泛应用于金属、塑料等材料制件的加工中。

数控铣削在工件制作中具有大量价值和应用，且数控铣削加工工艺也是半自动化和自动化制造中的重要工艺之一。

要把好铣削的关，需要具备以下几点：1. 刀具选择：刀具的选择是影响加工效率和加工质量的重要因素之一。

首先需要考虑切削材料，选择高速钢、硬质合金、陶瓷等材质的刀具；其次要考虑刀具尺寸和形状，根据零件的要求选择合适的刀具。

2. 切削参数：切削参数包括切削速度、进给量和切削深度等，这些参数的选定与零件材料、刀具材料、刀具尺寸和表面质量等因素密切相关。

数控铣削加工工艺分析数控铣削加工是现代制造业中常见的加工方式之一，它使用数控铣床进行金属材料的削除加工。

与传统的手工和半自动铣削相比，数控铣削具有高效、精度高、重复性好等优点。

本文将从工艺流程、工艺参数和加工工具选择等方面，对数控铣削加工的工艺进行详细的分析。

一、工艺流程1.加工准备：明确加工件的尺寸要求、材料和加工工艺要求，并选择合适的加工刀具和夹具。

2.编写加工程序：根据零件的几何形状和加工要求，编写数控机床可识别的加工程序。

3.加工装夹：根据加工程序，选择适当的夹具和装夹方式，在数控铣床上夹紧工件。

4.设定工艺参数：根据加工材料的性质和加工要求，设置合理的切削速度、进给速度和切削深度等参数。

5.加工加工：启动数控机床，进行自动化加工，监控加工过程的稳定性和正确性。

6.加工检验：对加工后的零件进行检验，检查尺寸精度和表面质量是否符合要求。

7.加工记录：记录加工过程中的工艺参数和检验结果，以备后续生产参考。

二、工艺参数1.切削速度：是指刀具在单位时间内切削的长度。

根据加工材料的硬度和切削性能，合理选择切削速度，既能保证加工效率，又能保证刀具寿命。

2.进给速度：是指刀具在单位时间内在加工方向上移动的距离。

进给速度的选择应考虑切削力和切削表面的要求。

3.切削深度：是指刀具在一次进给过程中所削除的材料层厚度。

切削深度的选择应使得切削力合理，既能保证加工效率，又能避免切削表面的质量。

4.刀具半径补偿：数控铣床会自动根据刀具半径补偿值进行补偿，使得加工轮廓与设计轮廓一致。

5.加工顺序：根据零件的几何形状和切削力的分布情况，合理选择加工顺序，避免零件变形和加工过程中的切削力过大。

三、加工工具选择1.刀具材料：刀具材料应具有一定的硬度、耐磨性和耐冲击性，常用的刀具材料有硬质合金、高速钢和陶瓷等。

2.刀具形状：根据零件的几何形状和加工要求，选择合适的刀具形状，如平面铣刀、立铣刀、球头铣刀等。

3.切削刃数：根据加工材料的硬度和切削性能，选择合适的刀具刃数，既能保证加工效率，又能保证刀具寿命。

数控加工工艺的分析与处理数控加工是一种现代化的加工方法，其与传统的手工雕刻、手动铣削有所不同，它是通过计算机程序控制工具进行雕刻、铣削、钻孔等一系列加工步骤的过程。

数控加工具有高效、高质、多样化等优点，其广泛应用于机械、电子、汽车、军工、航空等领域。

数控加工工艺包括材料加工、加工工具选择、数控程序编制等方面，下面我们来详细分析一下这些方面。

（一）材料加工数控加工材料的加工具有机床、工具等。

机床是数控加工中最基本的工具，根据不同的加工需求，可选择数控铣床、数控车床、数控钻床等机床，这些机床具有精度高、效率高、自动化程度高的特点，能够满足不同加工工件的需求。

而工具则是实现材料加工的关键，数控加工工具主要有刀具、钻头、铣刀等，它们的选择需要考虑工件的材质、所需精度、加工方式等因素。

（二）加工工具选择在数控加工过程中，选择适当的工具对于加工产品的质量和效率有很大影响。

在选择工具时，需要考虑工作量、所需精度、切削速度、切削力、工具耐用性等因素，需在这些方面进行权衡取舍。

例如，选择刀具时需要计算切削力和扭矩，这有助于预估切削时可能遇到的问题，并提前解决问题。

（三）数控程序编制数控程序编写是数控加工过程中的核心环节，它直接影响加工质量和效率。

在程序编写中，需要精确计算加工车床、铣床等机床的坐标轴移动轨迹，确定刀具在加工中的位置和切削方向、刀具的进给量等参数。

在编写程序时，还需要根据被加工件的材质、形状、尺寸等因素灵活调整加工参数，重点关注数值的精度和正确性。

另外，在数控程序编制中还存在着问题就是加工零件与实际加工结果存在误差，这是由不同机床、工具、环境等因素所造成的，需要通过后期调整以确保加工质量。

总的来说，数控加工工艺涉及多方面的因素，其良好的运用需要在材料选择、加工工具选择、数控程序编制等方面进行全面分析和处理。

数控加工工艺的分析和处理随着现代制造技术的发展，数控加工在工业生产中逐渐占据了重要地位。

数控加工技术通过计算机控制设备的运行，实现对加工过程的精确控制，使得制造的成品具有更高的精度和良好的重复性，同时也提高了生产的效率和质量。

在本文中，我们将对数控加工的工艺进行分析，并提出一些有效的处理方法。

一、数控加工的原理和优势数控加工是一种通过数字化方式控制加工设备运动和加工刀具的加工方法。

它不仅可以实现复杂零件的加工，还可以提高工作效率、缩短生产周期、降低生产成本，以及改善加工精度和表面质量。

与传统机械加工工艺相比，数控加工具有以下几个特点：1.复杂零件的加工精度高由于数控加工采用计算机数控技术，可以精确控制设备移动及切削参数，因此能够实现工件在三维空间内的高精度加工，从而保证制作出的产品尺寸精度和表面粗糙度均达到高标准。

2.生产批量化和个性化的需求得到满足由于采用计算机数控技术，可以通过改变设备参数，实现对不同产品进行批量化生产，还可以因不同产品需求而进行个性化生产，并且在每次生产过程中保证产品一致、符合要求。

3.大大降低了生产人员的要求在使用数控加工设备的过程中，操作人员只需要进行一些简单的操作即可实现将零件的加工由花样加工变为计算机数控加工，大大降低了产业对技术人员的要求，同时也缩短了产品的研发周期。

二、数控加工的主要工艺数控加工的主要工艺有三种：数控车床加工、数控铣床加工、数控电火花加工。

下面我们针对这三种工艺进行详细分析。

1. 数控车床加工数控车床加工是使用计算机数控设备控制车床进行自动加工的传统加工过程的替代品。

它的主要特点是可以在机械坐标系下高效地进行反复加工，计算机根据处理器的指令控制车床上的加工刀具进行加工，从而快速高效地生产产品。

数控车床加工所制造出的产品具有高精度和表面质量好的特点。

2. 数控铣床加工数控铣床加工是计算机数控设备的常用功能之一，可用于完成零件的平面、曲面、立体等多种形状的加工任务。

数控加工工艺标准化分析当今世界正进行着第四次科技革命，科技革命为现代制造带来了新的方向与挑战。

数控技术的标准化和精准化、数控技术的拥有和普及程度成为衡量一个国家综合国力和工业现代化水平的重要标志之一。

1 数控加工工艺的特点及流程（1）数控加工工艺的特点。

采用数控加工工艺的处理方法，在具体的操作中对于形状复杂的零件只需修改其零件的加工程序，可以大量减少工装数量。

在加工过程中，数控加工工艺能使加工质量更为稳定，加工的精准度更高。

数控加工工艺不仅可以解决常规的机床型面，还可以加工一些不规则型面，在多品种、小批量生产的情况下，数控加工工艺技术的生产效率更高，其适用性更为广泛。

（2）数控加工工艺的流程。

数控加工工艺需要使用到编程，目前多数采用的是计算机编程，计算机编程是数控加工工艺重要的一环，但是在编程过程中仍需一系列的准备工作和编程后的一些后续工作2 数控加工工艺标准化方法数控加工工艺有着其独特的优点，因而在加工中对其加工工艺的标准化方法进行分析更能提高其在数控机床作业中的效率。

目前数控加工工艺标准化的方法有：典型工艺法和成组工艺法。

典型工艺法和成组工艺法的适用条件和适用对象不同，具体表现如下：典型工艺法适用于一些相对稳定、批量相对较大的零件，而成组工艺法则在一些小批量和非标准结构的零件上优势较为明显。

目前在数控加工工艺操作中，约有20%的数控加工工艺标准化操作方法采用典型工艺法，约有80%的加工工艺则采用成组工艺法。

3 数控加工工艺标准化方法分析（1）零件加工工艺标准化方法分析。

零件的结构、特征、尺寸和加工具体要求对零件加工工艺标准有着重要的影响。

零件的加工特征有以下几种类型：形状特征、材料特征、精度特征、工艺特征和制造资源特征，零件加工的不同特征表现为不同的加工方法和加工要求。

对于不同特征的零件采用的加工工艺标准流程不同，零件加工工序分为续粗类和清角类，续粗的工序主要用于平顶直侧类存在凸台时的零件中，清角的工序主要用于加工具有槽特征的零件中。
