数字电子技术基础复习提纲

数据选择器应用
练习2：用数据选择器实现函数
L(A, B, C, D)=∑m(0, 3, 4, 5, 9, 10, 11, 12, 13)
算术运算电路—全加器
1、真值表： 2、逻辑表达式：
A B Ci S Co
3、逻辑图与符号：
思考：能否用74151/74138设计全加器？
第四章 组合逻辑电路
组合逻辑电路的设计—举例
2) 建立真值表。
3) 根据真值表求输出函数的最简与 或逻辑表达式。 现用卡诺图化简，F的最简表达式为 F=AB+AC
BC 00 A 0 01 11 10
A
B
C
F
1
1
1
1
0 0 0 0 1 1 1 1
0 0 1 1 0 0 1 1
0 1 0 1 0 1 0 1
0 0 0 0 0 1 1 1
第六章 时序逻辑电路
例：试分析图示时序电路逻辑功能，写出触发器驱动方程、电路的状态 方程和输出方程，列出状态表，画出状态图。
解： （1）根据给定的逻辑图写出驱动方程和输出方程 J=? K=? （驱动方程） Y=? （输出方程）
第六章 时序逻辑电路
解 ：（1）根据给定的逻辑图写出驱动方程和输出方程
解：Y的卡诺图如表2.6.1所示 则最简与或式为
CD AB 00 00 01 11 表2.6.1 Y的卡诺图 01 11 10
Y D A BC
1
1
× × 1
×
× × 1 1 × 1 × ×
第三章 逻辑门电路
定性理解 二极管、三极管、MOS管的开关特性 OD门、OC门、线与的概念，三态门（总线传输） 了解正负逻辑、双向传输门； 门电路多余输入端的处理

第六章：
1、时序电路的特点； 2、时序电路的分析； 3、计数器的特点；用已知的集成计数器组成N进制计数器：如：74LS163、 74LS160。 4、寄存器的特点；用移位寄存器构成的环形计数器和扭环形计数器的特点。C和DAC性能优劣的主要标志；
2、ADC一般需通过采样、保持、量化和编码4个过程才能完成；
第四章： 1、组合电路的特点； 2、组合电路的分析； 3、组合电路的设计：用74LS138或74LS151设计组合电路。 4、常用的组合电路的工作原理及使用。 第五章： 1、R-SFF、DFF、J-KFF、TFF、T’FF的特性方程和相互转换； 2、不同触发方式的触发器的动作特点； 3、画波形。
第九章： 1、三种电路的特点及主要应用； 2、已知施密特触发器的电压传输曲线，如何计算VT+、VT-及ΔVT；已知输入 波形对应画出输出波形。 3、会画用555定时器构成的三种电路、各电路主要参数的估算。
3、转换依据：
n 1
v0 k (Di 2i ) i0
考试题型：
1、填空题：（26分） 2、判断题：（10分） 3、单项选择题：（10分） 4、分析、计算题：(11分) （1）分析用74LS161或74LS160组成的计数器。 （2）分析用74LS138或74LS153（74LS151）组成的组合电路 。 5、画波形：(19分) （1）求施密特触发器的主要参数，且画输出波形； （2）用DFF、J-KFF组成电路，写出驱动方程、状态方程和输出方程，且画出 各输出波形。 6、设计题：(24分) （1）用74LS138或74LS153（74LS151）设计组合电路； （2）用74LS161或74LS160设计N进制计数器。 （3）用555组成的单稳态电路或多谐振荡器，且估算电路的主要参数。

数字电子技术复习提纲第一章1.能够将自然二进制数转换为十进制数；能够在十进制数和十六进制数之间转换；它可以将二进制数转换为十六进制数。

可实现8421BCD码与十进制数的转换。

2、能够用补码形式表示二进制的负数。

第二章1、能够利用逻辑代数法变换和化简逻辑函数（包括使用代入定理、反演定理和对偶定理）。

能把逻辑代数转换成最小项“与或”表达式和化简为最简“与或”表达式，也能够把“与或”表达式转换为“与非”表达式。

2.可以使用卡诺图简化逻辑代数。

3、掌握逻辑函数约束项的表示方式，能够利用约束项化简逻辑函数。

第三章1、熟悉各种基本门电路的逻辑关系（or、or或not、and和not非、异或、同或等）。

2、3、4、掌握三态门的功能，掌握oc门的作用。

理解一般的门电路输出端不能并接的原因。

能够正确地处理门电路不使用的输入端。

第四章1、能够对组合逻辑电路进行分析。

一2、能够根据实际问题设计组合逻辑电路（利用通用门ssi电路和三态门等）。

3.掌握编码器的功能，能够分析电路是否属于编码器。

4.掌握解码器的功能，能够使用解码器（MSI）生成逻辑功能并设计逻辑电路。

5、掌握数据选择器的功能，能够利用数据选择器（msi）产生逻辑函数并设计逻辑电路。

6.掌握数据比较器的功能，能够用SSI通用设备设计简单的数据比较器。

7、掌握全加器的功能，能够用通用门电路设计全加器。

8、了解组合门电路使用中的冒险竞争现象。

第五章1、熟悉基本RS、同步RS、主从RS、边缘触发器JK、t、t'd触发器的功能和功能表。

2、3、在已知输入波形的条件下，能画出以上触发器的输出波形。

能够把jk触发器改接成t、t’、d触发器和能够把d触发触发器更改为t触发器。

4、可以绘制上述触发器的状态转换图。

第六章1.能够分析同步时序逻辑电路（列出三个方程、写出状态表和状态图，绘制波形图并解释功能，分析是否有自启动能力）。

2、了解寄存器存储原理和寄存器功能表。

23.能够使用74160和74161设计各种二进制计数器和每个计数器种预置起始数值的计数器，亦能分析由这两种集成块组成的计数器的计数规律。

三、 十进制数与非十进制数转换
转换条件:数值相等
1、非十进制数转换为十进制数
按权展开，多项式求和
2、十进制数转换为非十进制数 整数部分：
除基数取余数、从低位到高位求各位数码直到 商为0。
小数部分：
乘基数取整数、从高位到低位求各位数码直到 小数部分为0或满足精度要求。
转换原理： x进制数的多项式展开 (N)x=
2．数字信号------幅度大小在时间上离散变化
脉冲信号 ——周期性的、具有高、低两种幅值的离散电信。 参数：
1、周期T——信号变化一个循环的时间。 频率f——（脉冲重复率PRR），每秒时间中的脉冲周期数。 2、脉冲幅度Vm——信号的最大变化值。 低电平VL——信号的低幅值 高电平VH——信号的高幅值 Vm=VH-VL 3、脉冲宽度Tw——信号从上升到50%Vm至下降到50%Vm所需的 时间（或高电平时间） 4、上升时间tr、-----信号从10%Vm起上升到90%Vm所需的时间 5、下降时间tf-----信号从90%Vm起下降到10%Vm所需的时间 6、占空比q------脉宽与周期之百分比：q = (Tw / T) %
负小数的原码值与真值X的关系： [X]原 = 1- X = 1 +∣X∣ ，- 1＜X ≤0 [+0]原 = 0.000……0 , [-0]原 =1.000……0
例: 4位二进制小数 Y= - 0.1101, [X]原= 1.1101
原码表示法的特点:
1、代码直观,求取方便,符号位加绝对值的二进制码。 2、 0有两组代码。 3、异号加运算步骤复杂，要判断符号和两数的绝对值大小。 将绝对值大的数减去绝对值小的数，运算结果的符号位 与绝对值大的数相同。 例： A=1101， B=-1001，C=0111, 求D=A+B，E=C+B ①[A]原=01101 [B]原=11001，因︱A︱＞︱B︱,D ＞ 0。

《数字电子技术》复习一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。

举例1：（37.25）10= ( )2= ( )16= ( )8421BCD解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。

2）TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。

3）OC门和OD门具有线与功能。

4）三态门电路的特点、逻辑功能和应用。

高阻态、高电平、低电平。

5）门电路参数：噪声容限V NH或V NL、扇出系数N o、平均传输时间t pd。

要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。

举例2：画出下列电路的输出波形。

解：由逻辑图写出表达式为：C=+=，则输出Y见上。

Y++BBAAC3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1 变零；要求：熟练应用上述逻辑运算。

4. 数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

数字电子技术复习资料数字电子技术复习资料数字电子技术是现代电子技术中的重要分支，它以数字信号的处理和传输为核心，广泛应用于计算机、通信、控制等领域。

本文将为大家提供一份数字电子技术的复习资料，希望能够帮助大家系统地回顾和巩固相关知识。

一、数字电路基础知识数字电路是数字电子技术的基础，了解数字电路的基本概念和特点对于深入理解数字电子技术至关重要。

1. 逻辑门：逻辑门是数字电路的基本构建单元，常见的逻辑门包括与门、或门、非门等。

它们通过逻辑运算实现不同的功能，如与门实现与运算，或门实现或运算。

2. 布尔代数：布尔代数是描述逻辑运算的数学工具，它通过与、或、非等逻辑运算符号表示逻辑关系。

深入理解布尔代数的基本原理和运算规则，对于设计和分析数字电路至关重要。

3. 真值表：真值表是逻辑函数的一种表示形式，它列出了逻辑函数在不同输入组合下的输出值。

通过真值表可以直观地了解逻辑函数的逻辑关系。

二、组合逻辑电路组合逻辑电路是一种由逻辑门构成的数字电路，它的输出仅依赖于当前的输入。

了解组合逻辑电路的基本原理和设计方法，对于理解和设计复杂的数字电路至关重要。

1. 真值表和逻辑函数：通过真值表可以得到逻辑函数的表达式，通过逻辑函数可以设计出对应的组合逻辑电路。

2. 卡诺图：卡诺图是一种用于简化逻辑函数的工具，通过画出逻辑函数的卡诺图，可以直观地找出逻辑函数的最简表达式。

3. 编码器和解码器：编码器和解码器是常用的组合逻辑电路。

编码器将多个输入信号转换为较少的输出信号，解码器则将较少的输入信号转换为多个输出信号。

三、时序逻辑电路时序逻辑电路是一种在组合逻辑电路的基础上加入了时钟信号的数字电路，它的输出不仅依赖于当前的输入，还依赖于过去的输入。

了解时序逻辑电路的基本原理和设计方法，对于理解和设计时序电路至关重要。

1. 触发器：触发器是时序逻辑电路的基本构建单元，它可以存储和传输信息。

常见的触发器包括RS触发器、D触发器、JK触发器等。

数电复习提纲数字电路复习提纲第⼀、⼆章逻辑代数基础1、熟练掌握数制之间的相互转换（8421BCD 码、余3码的表⽰）。

2、熟悉逻辑函数的基本运算（基本运算法则以及逻辑函数的卡诺图化简）。

例题：1、（10011010.1000）余3 BCD= ( )D =( )B 2、(10010100.00100101)8421 BCD = ( )D =( )B3、逻辑函数的对偶函数，反函数。

4、写出函数F （A ，B ，C ，D ）=∑m(0,4,6,8,9,12,14)+ ∑d (1,3,7,15) 的最简与或表达式。

第三章门电路1、会计算、、、以及扇出系数N 。

2、熟悉三态门的符号及功能，会画出三态门的输出波形。

3、熟悉OC （OD ）门的符号、特点。

例题：1、有⼀两端输⼊的TTL 与⾮门带同类负载门的个数为N,已知门电路的|I IL |=1.5mA ，I IH =10µA ，|I OL |=15mA ， |I OH |=400µA 则该)(M IN IH V )(M AX I L V N H V NL V B A AB F ''+=电路能带负载门个数N=_______。

2、低电平使能有效的三态反相器，当使能有效时，其输出为，当使能⽆效时，其输出为。

3、⽤表⽰⾼电平，⽤表⽰低电平，称为正逻辑。

4、OC门的主要特点是。

第四章组合逻辑电路1、了解组合逻辑电路的特点。

2、熟悉门电路组成的组合逻辑电路的分析与设计。

3、熟悉加法器的⼯作原理。

4、熟悉译码器的⼯作原理，熟记74138的功能和符号，熟悉其应⽤。

5、熟悉选择器的⼯作原理，熟记74151的功能和符号，熟悉其应⽤。

6、了解编码器的⼯作原理，会看懂符号的功能。

7、熟悉⽐较器的⼯作原理，学会⽐较器的应⽤。

例题：1、实现两个⼀位⼗进制（8421BCD码表⽰）的加法电路需要74LS283加法器和74LS85⽐较器的⽚数分别为（）A. 1，1B.1，2C. 2，1D. 2，22、优先编码器在输⼊有两个或两个以上同时有效的情况下，其中起作⽤的输⼊端是（）A．⾼电平 B. ⾼优先级 C．低电平 D. ⾼频率3、属于组合逻辑电路的是（）A．触发器B. 全加器C．移位寄存器 D. 计数器4、试分析下图所⽰逻辑电路，写出表达式，列出真值表，说明逻辑功能。

数字电子技术基础复习提纲数字逻辑基础电子电路中信号分为模拟信号和数字信号两大类。

模拟信号是在时间和幅值上都连续变 化的信号，如（a ）图所示，例如温度、压力、磁场、电场等物理量。

数字信号是在时间和 幅值上都离散的信号，如（b ）图所示。

数字电路中，电子器件处于开关状态，输出电压只有高、低两种状态，分别用 1 和 0 两个数 码来表示。

数字信号的 1 和 0 不是数量的含义，而只是状态的含义，所以电路工作时只要可靠地区分 1 和 0 两种状态就可以了。

因此，数字电路便于集成化、系列化生产。

它具有使用方便，可靠 性高，价格低廉等优点。

数字电路的研究可以分为两种，一种是对已有电路分析其逻辑功能，叫做逻辑分析；另一种 是按逻辑功能要求设计出满足逻辑功能的电路称为逻辑设计。

数制与二进制码十进制在十进制数中，每一位有 0～9 十个数码，计数的基数是 10。

超过 9 的数必须用高位数表 示，低位和相邻高位之间的进位关系是“逢十进一”，故称为十进制。

例如2 1 0 -1 132.5=1×10 +3×10 +2×10 +5×103 2 1 0 10 、10 、10 、10 称为十进制的权。

各数位的权是 10 的幂。

有了基数和位权的概念，对于任一个十进制数 N 按其位权值展开均可表示为：a n-110n-1+a n-210 +…+a 10+a 10 +a 10 +a 10 +…+a 10 n-2 0 -1 -2 -m = a i 10i (N)10 = 1 0 -1 -2 -m任意一个十进制数 N 可展开为：二进制二进制数中，每位仅有 0 和 1 两个可能的数码，所以计数的基数为 2，低位和相邻高位之间 的进位关系是“逢二进一”，故称为二进制。

任意一个二进制数 D ，可按位展开表示为(D ) = ∑ k 2 i2 i3 2 1 0 -1 -2 二进制数（1101.01） =1×2 +1×2 +0×2 +1×2 +0×2 +1×2 2其对应的十进制数等于（13.25）10计算机中还用到八进制、十六进制，其各位的权分别是 8 或 10 的 n 次幂。

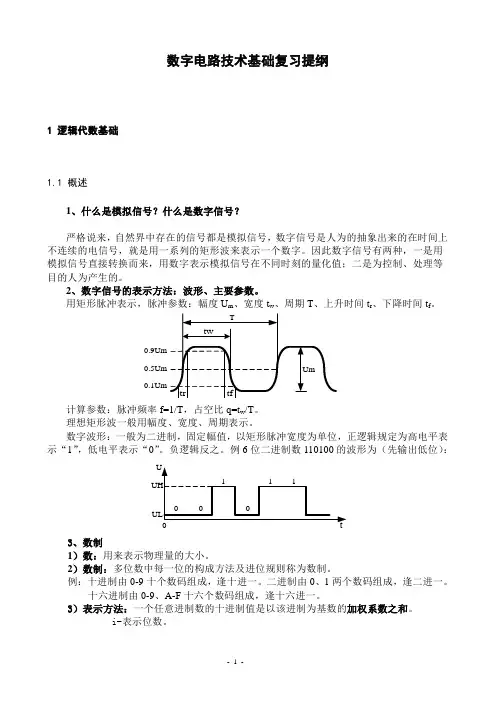

数字电路技术基础复习提纲1 逻辑代数基础1.1 概述1、什么是模拟信号？什么是数字信号？严格说来，自然界中存在的信号都是模拟信号，数字信号是人为的抽象出来的在时间上不连续的电信号，就是用一系列的矩形波来表示一个数字。

因此数字信号有两种，一是用模拟信号直接转换而来，用数字表示模拟信号在不同时刻的量化值；二是为控制、处理等目的人为产生的。

2、数字信号的表示方法：波形、主要参数。

用矩形脉冲表示，脉冲参数：幅度U m、宽度t w、周期T、上升时间t r、下降时间t f。

0.9Um0.5Um0.1Um计算参数：脉冲频率f=1/T，占空比q=t w/T。

理想矩形波一般用幅度、宽度、周期表示。

数字波形：一般为二进制，固定幅值，以矩形脉冲宽度为单位，正逻辑规定为高电平表示“1”，低电平表示“0”。

负逻辑反之。

例6位二进制数110100的波形为（先输出低位）：3、数制1）数：用来表示物理量的大小。

2）数制：多位数中每一位的构成方法及进位规则称为数制。

例：十进制由0-9十个数码组成，逢十进一。

二进制由0、1两个数码组成，逢二进一。

十六进制由0-9、A-F十六个数码组成，逢十六进一。

3）表示方法：一个任意进制数的十进制值是以该进制为基数的加权系数之和。

i-表示位数。

k i -表示第i 位的系数,可以是该进制数码中的任意一个。

r i -表示第i 位的权值，r 是该进制的基数。

n-表示整数位。

m-表示小数位。

4、常用数制的转换方法 1）十-二转换、二-十转换十-二转换：求加权系数公式中各位的系数，对十进制数的整数和小数分别转换。

整数部分的权是乘2关系，转换时需除2。

小数部分的权是除2关系，转换时需乘2。

例：将25.625转换为二进制数① 整数部分：连续除2，取余数，直到商为0。

252222212631010011低位②小数部分：连续乘2，取整数，直到要求的精度为至。

20.6251.25020.50021.000110高位低位（25.625）10=（11001.101）2 二-十转换：求加权系数和。

1.脉冲信号的描述 2.单稳态触发器的应用 3.与非门多谐振荡器 4.施密特触发器应用 5.555管脚排列、逻辑功能及几种典型应用
六.D/A及A/D
1.D/A基本概念，输出表达式 2.A/D基本概念，并联比较型，逐次渐近型，双 积分型A/D转换过程
EX1：分别用代数法和卡诺图法化简 函数:
F D AB BC AC ABC ABC D ABC D
二.基本逻辑门电路
1.二极管与门、或门 2.三极管非门 3.TTL与非门 4.OC门 5.三态门 6其它门，如异或门、与或非门
三.组合逻辑电路
1.分析方法 2.设计方法 3.编码器：二进制编码器、二-十进制编码器、 优先编 码器 4.译码器：二进制译码器（74LS138)表达式、字符显 示译码器（7448）应用 5.比较器：一位比较器、四位比较器（74LS85)应用 6.加法器：半加器、全加器表达式，74LS283应用 7.数据选择器：表达式，74LS153、74LS151、 CC4512应用
EX2：用二输入与非门实现 Y=(A⊕B)+C EX3：用数据选择器实现函数 L(A,B,C)=∑m(0,3,4,5)
EX4：分析图示电路是几进制计数器; 画出用反馈归零法实现同样进制的电路。
EX5：电路如图，R1=R2=71.5 KΩ ， C=0.01µF，D为理想二极管。画出UC和 UO波形，计算UO的周期。
数字电子技术复习提纲
一. 数字逻辑基础
1.二-十-十六进制数互换 2.自然二进制码、8421BCD码、余三码、格雷 码编排规律 3.逻辑问题的四种描述方法：真值表、逻辑图、 逻辑函数式、卡诺图，四种描述方法之间互换 4.基本定理和常用定理 5.三个规则：代入、反演、对偶 6.JK、D 、 RS 、 T 、 T′触发器的功能描述 2.时序逻辑电路的分析方法 3.同步时序逻辑电路的设计 4.寄存器及移位寄存器：74LS194应用 ５.计数器及集成计数器： 74LS160,161,290,390应用；熟练掌握反馈 归零法和反馈置数法

阈值电压VTH
电 流 传 输 特 性
T2截止
CMOS反相器 在使用时应尽 量避免长期工 作在BC段。
T1截止
三、输入端噪声容限
在保证输出高、低电 平基本不变的条件下,输入 电平的允许波动范围称为 输入端噪声容限。
输入高电平时噪声容限：
VNH VOH(min)VIH(min)
输入低电平时噪声容限：
N
N
P
两个N区 SiO2绝缘层
栅极
D G
S
N沟道增强型
漏极 源极
vGS=0时
vGS vDS
iD=0
S GD
N
N
D、S间 相当于两 个背靠背 的PN结
P
S
D
不论D、S间有无
电压，均无法导通，
B
不能导电。
vGS>0时
源极与 衬底接 在一起
VGS VDS S GD
N
N
P N沟道
VGS(th)称为阈值电压(开启电压）
T2 NMOS管
vI=0
VDD
导通
TP
vI
vO
TN vo=“１”
截止
vI=1
VDD
截止
T1
vI
vO vo=“０”
T2
导通
静态下，无论vI是高电平还是低电平，T1、T2总有 一个截止，因此CMOS反相器的静态功耗极小。
二、电压传输特性和电流传输特性
T1导通T2截止
电
压
传
T1T2同时导通
输
特
性
T2导通T1截止
Y
Y=A·B
0
0
A
0
B
Y
1

《数字电子技术》复习资料第一部分说明一、课程的性质和作用数字电子技术是自动化专业、电子信息专业、以及其它电类专业的一门重要专业基础课，是自动化专业的必修课程。

本课程主要介绍半导体逻辑器件的性能和组成结构、数字逻辑电路分析和设计以及大规模可编程逻辑器件的应用，是进入专业学习的入门课程。

其作用就是使学生获得数字电子技术必备的基本理论知识，掌握数字电路的基本分析设计方法。

本课程的任务就是培养学生针对计算机科学，控制科学、电子信息及工程专业领域内，面对数字信号，初步具备分析与解决问题的能力，掌握各种规模集成电路的使用及各种数字系统的构成和基本工作原理，为学习后续课程及从事实际工作奠定坚实的基础。

二、课程的任务与基本要求本课程的任务是针对数字逻辑信号，在掌握数字逻辑信号的处理和基本逻辑器件的原理和组成结构的基础上，对逻辑电路进行分析和设计。

通过数字电子技术的学习，应达到如下基本要求：1、了解二值数字逻辑、逻辑电平、脉冲波形、数制及编码等概念，掌握几种数制的转换规律，能正确运用二进制数表达十进制数。

掌握与、或、非及其组合逻辑门电路的工作原理，各触发器的逻辑功能及使用方法，能正确运用逻辑器件。

2、了解逻辑函数的几种表达方法与逻辑函数的化简，掌握组合逻辑电路的分析与设计。

了解常用组合逻辑功能器件的基本原理与使用方法，能正确运用常用组合逻辑功能器件。

3、掌握时序逻辑电路的分析与设计，了解常用时序逻辑器件的基本原理与使用方法，能正确运用常用时序逻辑器件。

4、了解半导体存储器和可编程逻辑器件的基本结构与基本原理，掌握它们的功能及使用方法与功能扩展，能正确运用半导体存储器和可编程逻辑器件。

5、了解常用脉冲波形产生与整形电路的结构及原理，掌握施密特触发器及555时基电路的功能与应用，能正确运用于实际电路或控制之中。

6、了解D/A、A/D转换的基本原理，掌握常用D/A、A/D芯片的使用方法，能正确运用于相应的转换电路之中。

mm(m3m(,(363(,3,676,,6),77,)7))
Y (YA(,AB,,BC,,CD, )D) ABABCCDD BCBDCDBBCC ABABCCDD (A( A AA)B)CBDCDBBC(CD(D D D) ) .................................................BBCDCD BBCDCD .................................................(A( A AA)B)BCDCD (A( A AA)B)BCDCD
代入定理 反演定理 对偶定理
3
逻辑函数及其表示方法
真值表 函数式 逻辑图 波形图 各种表示方法之间的互相转换 逻辑函数的标准形式（最小项之和） 逻辑函数形式的变换
逻辑函数的化简
公式法（基本公式,常用公式） 卡诺图法（具有无关项的逻辑函数）
4
第三章 门电路
CMOS门电路
CD
AB 00 01 11 10 00 0 0 0 1 01 1 × 0 1 11 × × × × 10 1 0 × ×
Y AD BD CD
24
例:利用74HC138设计一个多输出的组合逻辑电路， 输出逻辑函数式为：
Z1 AC ' A'BC AB'C Z2 BC A'B'C Z3 A'B AB'C Z4 A'BC ' B'C ' ABC
20
✓ 各种形式的转换 1. 与或式 或与式 eg. Y=A’C+AB
分配律
2. 与或式 与非－与非式 eg. Y=A’C+AB
反演律
Y=(A+C)(A’+B)

《数字电子技术基础》课程复习大纲%1.考试说明《数字电了技术基础》是一门理论性和实践性都很强的技术基础课。

理论课考试形式为闭卷考试，试卷满分为100分，期末考试成绩占一木课程总成绩80%,平时成绩占一20%（课堂作业及期屮测验占10%,课堂考勤与实验占10%）。

考卷题型为填空题20分；选择题14分；是非题20分；分析计算题46分。

%1.考试内容和基本要求第一章数字逻辑基础考试要求掌握逻笹代数的基木定律、公式及运算规则；掌握逻笹问题的描述与化简；理解逻辑函数的真值表、表达式、卡诺图、逻辑图等表示的一致性；熟悉数制与码制。

考试内容（―•）数制与码制（二）逻辑函数1・基木逻辑运算2・逻辑函数与逻辑问题的描述（三）逻辑代数的基本定律（四）逻辑函数的代数变换与化简（五）逻辑函数的卡诺图法化简第二章逻辑门电路考试要求：掌握TTL逻辑门电路的工作原理和技术参数；理解MOS f J电路的工作原理; T 解逻辑门电路使用屮的实际问题。

考试内容（一）二极管、三极管的开关特性（二）基木逻辑电路（三）TTL逻辑门电路（四）M0S逻辑门电路第三章组合逻辑电路考试要求：掌握逻辑电路的分析和设计的一般方法；熟悉编码器和译码器、数据选择器、数字比较器、算术运算电路的分析与设计要点。

考试内容（一）组合逻辑电路的分析和设计的一般方法。

（二）编码器和译码器（三）数据选择器（四）数字比较器（五）算术运算电路第四章触发器考试要求：掌握基本RS触发器、主从JK触发器、边沿触发器的真值表及其丁■作特性。

考试内容：（一）触发器基木概念（二）触发器触发方式（三）JK触发器（四）D触发器（五）T触发器和T'触发器第五章时序逻辑电路考试要求：掌握时序逻緝电路分析设计的一般方法；掌握寄存器、计数器的T作原理。

考试内容（一）移位寄存器（二）二进制计数器和BCD码十进制计数器（三）时序逻辑电路分析与设计1.状态图、状态表及时序波形2•同步时序逻辑电路分析与设计3•异步时序逻辑电路分析与设计第六章脉冲信号的产生与变换电路考试要求：掌握单稳态触发器、多谐振荡器的构成与工作原理；了解施密特触发器的电路结构；了解555定时器的应用。

第1章数字电路概述 6
第6章 时序逻辑电路
重点掌握:
1. 小规模同步时序电路的分析与设计， 异步时序电路的分析。 2. 中规模时序电路的应用。 （会读功能表、会分析、会设计） • 熟练掌握 74160、74161、74LS290的应用， 会使用集成计数器功能表。 • 熟练掌握串行计数、并行计数、整体清零、 整体置数四种方式。 • 掌握74LS194的功能及应用。
1.逻辑函数的四种表示方法(真值表、逻辑函数式、 逻辑图及卡诺图）。 2.用公式法把逻辑函数化简为最简与-或表达式。 3.用卡诺图法化简逻辑函数（特别注意带约束条件
的逻辑函数化简）。
第1章数字电路概述
3
第3章 集成逻辑门电路
重点掌握：
1.各种门电路（与、或、非、与非、或非、与或 非、异或、同或）的逻辑功能。 2.TTL门的外部电气特性（传输特性、输入特性、 输入负载特性、输出特性）。 3.CMOS门的外部传输特性、输入负载特性。 4.OC（或OD）门、三态门、传输门、双向模拟 开关的工作特点。 各种逻辑门的内部电路结构不作要求。
2、存储容量的扩展（字扩展和位扩展）；
3、用ROM实现组合逻辑函数（会画点阵图）。
第1章数字电路概述
9
第9章 A/D转换与D/A转换
重点掌握：
基本概念、定量计算。
第1章数字电路概述
10
第1章数字电路概述 4
第4章 组合逻辑电路
重点掌握：
1. 小规模组合逻辑电路的分析方法与设计方法。
2.若干常用中规模集成器件的功能及其使用方法。
（应特别注意用译码器、数据选择器、加法器设计 组合逻辑电路及编码器、数值比较器的端口扩展 ）
第1章数字电路概述
5
第5章 触发器
