论220kV线路保护二次重点回路的接线要点及其具体检验措施研究摘要：当前，随着社会的进步，带动了电网的快速发展，关于核心设备的继电保护动作精确度有了越来越高的要求。
本文首先指出了220kv线路保护二次回路中存在的问题及其措施，其次，制定了重点回路验收检验方法。
关键词：220kv线路保护电流回路0.、引言当前，随着电网改造力度的进一步加大以及综合自动化变电站的相继出现，使得二次回路较传统二次回路有了很大的变化，我们应尽快的适应这一新系统，提升二次回路精确度，以确保二次回路能够为一次系统良好的服务。
将综合自动化系统具有的优势淋漓尽致的发挥，从而推动电力系统持续稳定的运行。
1.、220kv线路保护二次回路中存在的问题及其措施1.1交流回路问题首先，交流电流回路；其实际设计过程存在的问题是：由于220kv 线路的配置属于双主双后备式，主要采用光纤分相差动保护与允许式或者闭锁式纵联保护两种，然而，因相关设计者实际中未对光纤分相差动保护与闭锁式纵联保护怎样进行ct二次绕组的选用加以全面的考虑，所以，选用过程中有着明显的随意性。
其次，交流电压回路；其问题具体体现在由于220kv线路保护的两套装置中存在的交流电压都是出自于相同的pt二次绕组，所以，完全背离了设计规范。
对于上述问题，应采取以下措施：首先是交流电流回路；关于双母线接线的断路器失灵保护，应通过母线保护中的失灵电流判别功能。
由于光纤分相差动保护在故障的反应方面有着较快的速度，所以，该保护比较适用具有较大保护范围的绕组。
其次是交流电压回路；按照反措与相关设计规范，涵盖在两套保护装置中的交流电压应科学合理的使用pt二次不同绕组，同时，要具备两套切换装置，一套切换装置属于操作箱范畴，另一套切换装置在其中的一套保护装置内。
1.2控制回路一，防跳回路；现阶段，断路器本体与相关操作箱均具备防跳继电器，如果两个防跳继电器并行，那么，势必会导致断路器的位置监视功能出现混乱情况，加大了维修人员的检修操作困难性。

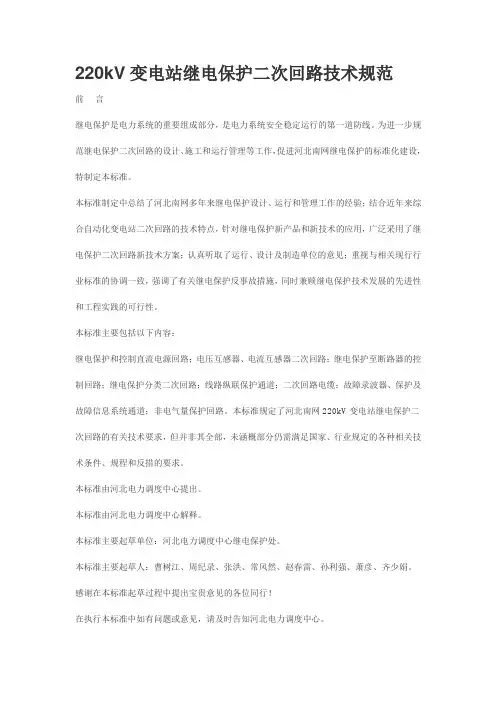

220kV变电站继电保护二次回路技术规范前言继电保护是电力系统的重要组成部分，是电力系统安全稳定运行的第一道防线。
为进一步规范继电保护二次回路的设计、施工和运行管理等工作，促进河北南网继电保护的标准化建设，特制定本标准。
本标准制定中总结了河北南网多年来继电保护设计、运行和管理工作的经验；结合近年来综合自动化变电站二次回路的技术特点，针对继电保护新产品和新技术的应用，广泛采用了继电保护二次回路新技术方案；认真听取了运行、设计及制造单位的意见；重视与相关现行行业标准的协调一致，强调了有关继电保护反事故措施，同时兼顾继电保护技术发展的先进性和工程实践的可行性。
本标准主要包括以下内容：继电保护和控制直流电源回路；电压互感器、电流互感器二次回路；继电保护至断路器的控制回路；继电保护分类二次回路；线路纵联保护通道；二次回路电缆；故障录波器、保护及故障信息系统通道；非电气量保护回路。
本标准规定了河北南网220kV变电站继电保护二次回路的有关技术要求，但并非其全部，未涵概部分仍需满足国家、行业规定的各种相关技术条件、规程和反措的要求。
本标准由河北电力调度中心提出。
本标准由河北电力调度中心解释。
本标准主要起草单位：河北电力调度中心继电保护处。
本标准主要起草人：曹树江、周纪录、张洪、常风然、赵春雷、孙利强、萧彦、齐少娟。
感谢在本标准起草过程中提出宝贵意见的各位同行！在执行本标准中如有问题或意见，请及时告知河北电力调度中心。
河北南网220kV变电站继电保护二次回路技术规范1 总则本标准规定了河北南网220kV变电站继电保护二次回路的有关技术原则。
继电保护二次回路除满足国家、行业规定的各种相关技术条件、规程、反措的要求外，还需满足以下技术要求。
2 引用标准DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T5044-2004 电力工程直流系统设计技术规程《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3 继电保护直流电源回路3.1 直流小母线及直流分电屏3.1.1 直流小母线按一次设备的电压等级分别设置。

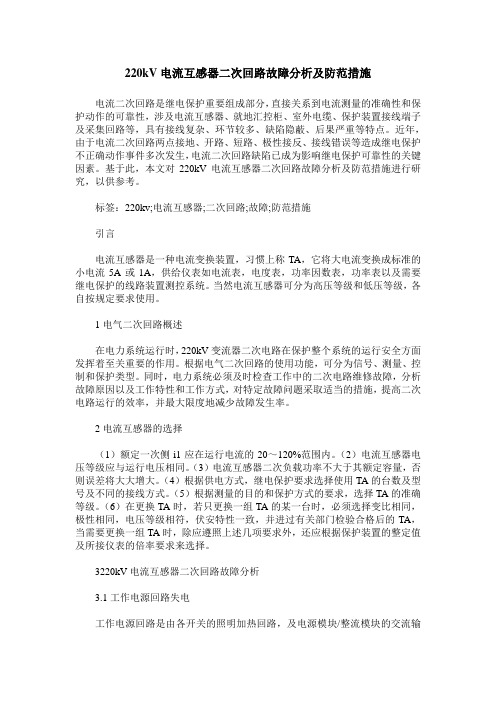

220kV电流互感器二次回路故障分析及防范措施电流二次回路是继电保护重要组成部分，直接关系到电流测量的准确性和保护动作的可靠性，涉及电流互感器、就地汇控柜、室外电缆、保护装置接线端子及采集回路等，具有接线复杂、环节较多、缺陷隐蔽、后果严重等特点。
近年，由于电流二次回路两点接地、开路、短路、极性接反、接线错误等造成继电保护不正确动作事件多次发生，电流二次回路缺陷已成为影响继电保护可靠性的关键因素。
基于此，本文对220kV电流互感器二次回路故障分析及防范措施进行研究，以供参考。
标签：220kv;电流互感器;二次回路;故障;防范措施引言电流互感器是一种电流变换装置，习惯上称TA，它将大电流变换成标准的小电流5A或1A，供给仪表如电流表，电度表，功率因数表，功率表以及需要继电保护的线路装置测控系统。
当然电流互感器可分为高压等级和低压等级，各自按规定要求使用。
1电气二次回路概述在电力系统运行时，220kV变流器二次电路在保护整个系统的运行安全方面发挥着至关重要的作用。
根据电气二次回路的使用功能，可分为信号、测量、控制和保护类型。
同时，电力系统必须及时检查工作中的二次电路维修故障，分析故障原因以及工作特性和工作方式，对特定故障问题采取适当的措施，提高二次电路运行的效率，并最大限度地减少故障发生率。
2电流互感器的选择（1）额定一次侧i1应在运行电流的20～120%范围内。
（2）电流互感器电压等级应与运行电压相同。
（3）电流互感器二次负载功率不大于其额定容量，否则误差将大大增大。
（4）根据供电方式，继电保护要求选择使用TA的台数及型号及不同的接线方式。
（5）根据测量的目的和保护方式的要求，选择TA的准确等级。
（6）在更换TA时，若只更换一组TA的某一台时，必须选择变比相同，极性相同，电压等级相符，伏安特性一致，并进过有关部门检验合格后的TA，当需要更换一组TA时，除应遵照上述几项要求外，还应根据保护装置的整定值及所接仪表的倍率要求来选择。

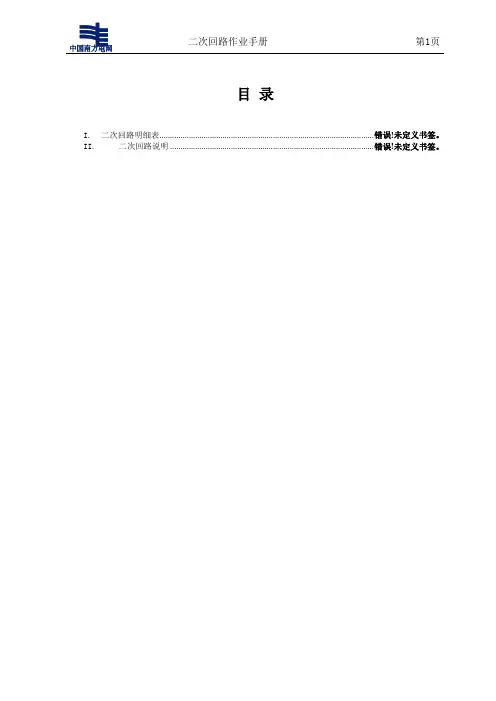

目录I.二次回路明细表................................................................................................... 错误！未定义书签。
II.二次回路说明 .............................................................................................. 错误！未定义书签。
第一章 220kV 线路间隔二次回路本章以220kV 常规的双母线主接线方式为依托，根据当前典型的设计思路进行二次回路的解释。
主接线图一、二次回路明细表I II 220kV 出线间隔二、信号回路说明1、断路器合位：取断路器分闸位置时的一对常开辅助接点，当断路器机构为分相机构时，需将三相的常开接点串联，然后将一头一尾引入测控。
2、断路器分位：取断路器分闸位置时的一对常闭辅助接点，当断路器机构为分相机构时，需将三相的常闭接点串联，然后将一头一尾引入测控。
3、断路器机构SF6气压低报警：取SF6气压低报警的常开接点，当SF6低于设定的报警定值时，接点闭合发SF6气压低报警信号。
4、断路器机构SF6气压低闭锁：当SF6气压低于设定的闭琐值时，其辅助接点闭合，启动操作箱的“压力低闭锁操作”回路，通过操作箱的“压力低闭锁操作”接点发信号。
5、断路器机构弹簧未储能：取弹簧未储能时的常开接点，当弹簧真正未储能时接点闭合，发弹簧未储能信号。
6、断路器本体三相不一致动作：取断路器本体三相不一致动作继电器的常开接点，当断路器三相不一致动作继电器启动时，接点闭合，发断路器本体三相不一致动作信号。
7、断路器操作机构远方/就地把手信号：用来监视操作机构处于远方/就地位置，便于在远方还是就地操作开关。
8、断路器机构电机电源空开跳闸：当空开短路跳闸时，利用空开自带的脱扣接点，发断路器机构电机电源空开跳闸。

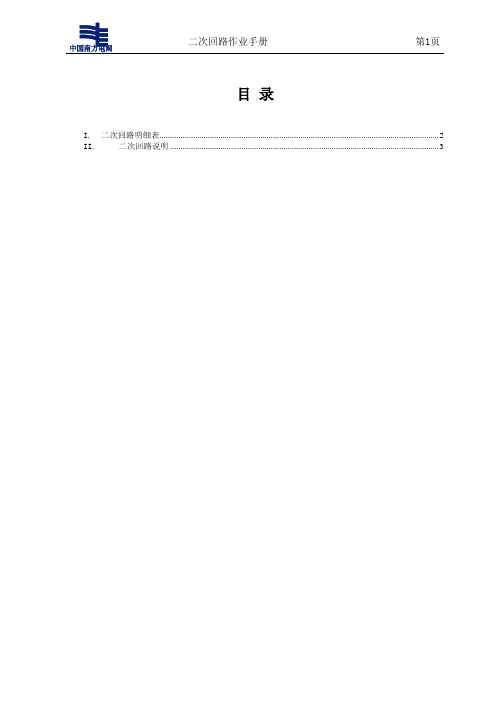

目录I.二次回路明细表 (2)II.二次回路说明 (3)第五章 220kV PT 间隔二次回路主接线图I. 二次回路明细表I II II 母PTII.二次回路说明<一>、信号回路信号回路在设计上是否完整对设备或系统运行维护有很大的意义，因此对上述提到的信号回路在调试时应该保证不缺少。
1、电源空开异常：当空开短路跳闸/或断开时，利用空开自带的脱扣接点或辅助接点，发断路器机构电机电源空开异常。
2、隔离开关或接地刀闸位置：取隔离开关或接地刀闸在分位时的常开接点，监视隔离开关分合情况。
3、隔离开关操作机构远方/就地位置信号：是监控用来监视隔离开关远方/就地位置。
4、隔离开关操作机构电机过热：是保护电机的一种信号，当电机过热保护器的电流达到一设定值时，过热保护动作，发此信号。
5、操作机构电源故障：当操作电源异常时，发此信号。
6、PT保护测量绕组电压消失信号由两个继电器动作并以或的关系形成，如下图：7、 PT 计量绕组电压消失信号原理同上图。
二、控制回路1、隔离开关控制回路如图17所示：图中，交流电源（A 、N ）是隔离开关交流控制电源；“KM1”是分闸继电器；“KM2”是合闸继电器；“SP3、SP4”是限位接点；“SP1”是门控开关；Q 是隔离开关位置辅助触点。
回路检查方法：①远方分合操作，检查控制回路工作情况（包括核对测控装置遥控压板）；②远方分合操作，检查分合闸以及停止按钮工作功能是否正确；③检查门控开关闭锁接点是否正确；④多次分合隔离开关，以检查隔离开关辅助触点切换可靠。
⑤需要注意一点，由于隔离开关机构箱内用于监控系统、电压切换回路以及母线保护的辅助触点带直流电，而用于电气闭锁回路的辅助触点带交流电，因此用在监控系统、电压切换回路以及母线保护的辅助触点与用在电气闭锁回路的辅助触点最好能用不同层的辅助触点，若辅助触点只有一层，尽量能够隔远一些，以免交直流互相干扰。
4、电气闭锁回路如图18所示：此图所有的辅助触点状态，都是设备在分闸位置时的情况。

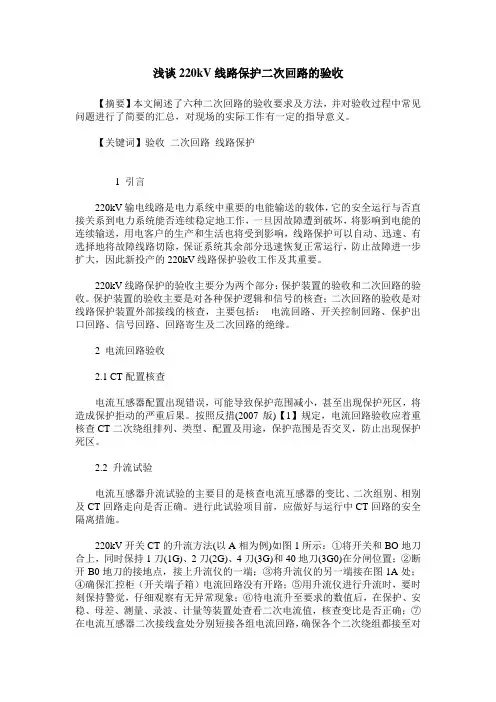

浅谈220kV线路保护二次回路的验收【摘要】本文阐述了六种二次回路的验收要求及方法，并对验收过程中常见问题进行了简要的汇总，对现场的实际工作有一定的指导意义。
【关键词】验收二次回路线路保护1 引言220kV输电线路是电力系统中重要的电能输送的载体，它的安全运行与否直接关系到电力系统能否连续稳定地工作，一旦因故障遭到破坏，将影响到电能的连续输送，用电客户的生产和生活也将受到影响，线路保护可以自动、迅速、有选择地将故障线路切除，保证系统其余部分迅速恢复正常运行，防止故障进一步扩大，因此新投产的220kV线路保护验收工作及其重要。
220kV线路保护的验收主要分为两个部分：保护装置的验收和二次回路的验收。
保护装置的验收主要是对各种保护逻辑和信号的核查；二次回路的验收是对线路保护装置外部接线的核查，主要包括：电流回路、开关控制回路、保护出口回路、信号回路、回路寄生及二次回路的绝缘。
2 电流回路验收2.1 CT配置核查电流互感器配置出现错误，可能导致保护范围减小，甚至出现保护死区，将造成保护拒动的严重后果。
按照反措(2007版)【1】规定，电流回路验收应着重核查CT二次绕组排列、类型、配置及用途，保护范围是否交叉，防止出现保护死区。
2.2 升流试验电流互感器升流试验的主要目的是核查电流互感器的变比、二次组别、相别及CT回路走向是否正确。
进行此试验项目前，应做好与运行中CT回路的安全隔离措施。
220kV开关CT的升流方法(以A相为例)如图1所示：①将开关和BO地刀合上，同时保持1刀(1G)、2刀(2G)、4刀(3G)和40地刀(3G0)在分闸位置；②断开B0地刀的接地点，接上升流仪的一端；③将升流仪的另一端接在图1A处；④确保汇控柜（开关端子箱）电流回路没有开路；⑤用升流仪进行升流时，要时刻保持警觉，仔细观察有无异常现象；⑥待电流升至要求的数值后，在保护、安稳、母差、测量、录波、计量等装置处查看二次电流值，核查变比是否正确；⑦在电流互感器二次接线盒处分别短接各组电流回路，确保各个二次绕组都接至对应装置。

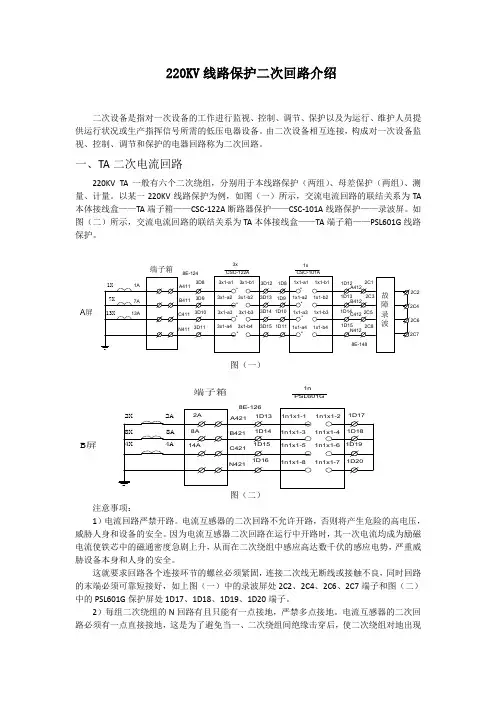

220KV 线路保护二次回路介绍二次设备是指对一次设备的工作进行监视、控制、调节、保护以及为运行、维护人员提供运行状况或生产指挥信号所需的低压电器设备。
由二次设备相互连接，构成对一次设备监视、控制、调节和保护的电器回路称为二次回路。
一、TA 二次电流回路220KV TA 一般有六个二次绕组，分别用于本线路保护（两组）、母差保护（两组）、测量、计量。
以某一220KV 线路保护为例，如图（一）所示，交流电流回路的联结关系为TA 本体接线盒——TA 端子箱——CSC-122A 断路器保护——CSC-101A 线路保护——录波屏。
如图（二）所示，交流电流回路的联结关系为TA 本体接线盒——TA 端子箱——PSL601G 线路保护。
CSC-101A 1x CSC-122A 3x端子箱A 屏图（一）1n PSL601G端子箱B 屏图（二） 注意事项：1）电流回路严禁开路。
电流互感器的二次回路不允许开路，否则将产生危险的高电压，威胁人身和设备的安全。
因为电流互感器二次回路在运行中开路时，其一次电流均成为励磁电流使铁芯中的磁通密度急剧上升，从而在二次绕组中感应高达数千伏的感应电势，严重威胁设备本身和人身的安全。
这就要求回路各个连接环节的螺丝必须紧固，连接二次线无断线或接触不良，同时回路的末端必须可靠短接好，如上图（一）中的录波屏处2C2、2C4、2C6、2C7端子和图（二）中的PSL601G 保护屏处1D17、1D18、1D19、1D20端子。
2）每组二次绕组的N 回路有且只能有一点接地，严禁多点接地。
电流互感器的二次回路必须有一点直接接地，这是为了避免当一、二次绕组间绝缘击穿后，使二次绕组对地出现高电压而威胁人身和设备的安全。
同时，二次回路中只允许有一点接地，不能有多点接地，否则会由于地中电流的存在而引起继电保护的误动。
因为一个变电所的接地网并不是一个等电位面，在不同点间会出现电位差。
当大的接地电流注入接地网时，各点的电位差增大。
220kV线路保护的二次回路的现状及对策220kV变电站是我国重要的电力部门，对电力系统的发展有重要的影响，也是必不可少的组成部分。
在变电站安全运行的过程中，需要根据变电站自身的特点，添加一些相应的线路保护装置，为后期的变电站运行创建一个良好的作业环境和运行环境。
线路保护是变电系统中必不可少的装置，对保护电力系统的安全有重要的作用。
随着社会的不断发展，电力系统的运行负荷越来越大，因此变电系统需要采用线路保护措施深入研究安全问题，将线路保护的各种功效发挥出来。
所有线路保护的装置，需要按照线路设计的标准来进行组装和调试，检测合格后才能够正常投入使用。
标签：220kV;线路保护;二次回路;变电站一、220kV线路保护的配置原则220kV线路保护的过程中需要遵循相关的原则，将保护装置有效地运行在一起，保证在运行的过程中能够发挥最大效果。
一般电力系统在规划的过程中，都会围绕一个主题来进行操作。
线路保护装置需要具备以下原则：第一，主保护。
主保护的核心功能是，要达到电力系统的正常运行，需要符合设备的要求和对线路故障的具体要求，从两个方面对线路安全进行保护。
主保护需要达到的效果是能够满足众联保护的要求，这也是主保护常用的构造之一。
在电力系统保护工作中，主保护有一定的功能效果，很多零散情况可以归纳到主保护的范围中来。
第二，后备保护。
后备保护是主保护旗下的一个分支，在线路保护中起到的作用是将故障问题及时切断。
常见的保护形式有远程保护和近后备保护两种，由电力设备或线路的另一套保护提供的保护。
第三，辅助保护。
这种方法主要是为了加强线路保护整个体系的功效，按照常规的电网规划来设计各自的辅助保护装置，这些对后期的完善有很大的帮助、辅助保护，主要保护对象是一些增设的设备，对增设的设备进行简单保护。
比较常见的形式有过压远跳装置，利用这种保护对主保护和后备保护进行全方位调控。
二、220kV线路保护二次回路的基本现状2.1 交流回路的问题交流回路的组成部分包括交流电流、交流电压、照明和加热等回路。
220KV 线路保护二次回路介绍二次设备是指对一次设备的工作进行监视、控制、调节、保护以及为运行、维护人员提供运行状况或生产指挥信号所需的低压电器设备。
由二次设备相互连接，构成对一次设备监视、控制、调节和保护的电器回路称为二次回路。
一、TA 二次电流回路220KV TA 一般有六个二次绕组，分别用于本线路保护（两组）、母差保护（两组）、测量、计量。
以某一220KV 线路保护为例，如图（一）所示，交流电流回路的联结关系为TA 本体接线盒——TA 端子箱——CSC-122A 断路器保护——CSC-101A 线路保护——录波屏。
如图（二）所示，交流电流回路的联结关系为TA 本体接线盒——TA 端子箱——PSL601G 线路保护。
CSC-101A 1x CSC-122A 3x端子箱A 屏图（一）1n PSL601G端子箱B 屏图（二） 注意事项：1）电流回路严禁开路。
电流互感器的二次回路不允许开路，否则将产生危险的高电压，威胁人身和设备的安全。
因为电流互感器二次回路在运行中开路时，其一次电流均成为励磁电流使铁芯中的磁通密度急剧上升，从而在二次绕组中感应高达数千伏的感应电势，严重威胁设备本身和人身的安全。
这就要求回路各个连接环节的螺丝必须紧固，连接二次线无断线或接触不良，同时回路的末端必须可靠短接好，如上图（一）中的录波屏处2C2、2C4、2C6、2C7端子和图（二）中的PSL601G 保护屏处1D17、1D18、1D19、1D20端子。
2）每组二次绕组的N 回路有且只能有一点接地，严禁多点接地。
电流互感器的二次回路必须有一点直接接地，这是为了避免当一、二次绕组间绝缘击穿后，使二次绕组对地出现高电压而威胁人身和设备的安全。
同时，二次回路中只允许有一点接地，不能有多点接地，否则会由于地中电流的存在而引起继电保护的误动。
因为一个变电所的接地网并不是一个等电位面，在不同点间会出现电位差。
当大的接地电流注入接地网时，各点的电位差增大。
220kV线路二次回路简介摘要：对二次回路的了解与否对一个值班员来说关系着他对异常事故发生的判断能力，本文就二次回路中各组成元件之间的联系进行了一个较系统的整理，并对线路二次回路设计提出了一些思考建议。
关键词：二次回路联系思考完善引言：要成为一个合格的、优秀的值班员，仅仅了解、熟悉仍至掌握保护的原理与运行是不够的，对220kV线路二次回路也应该了解与熟悉。
1、二次回路主要组成及作用。
220kV二次回路主要由开关端子箱、控制箱、汇控箱、操作箱、测控装置、保护装置(线路保护、开关保护、母差保护)、其它装置(故障录波器、GPS、保护管理机)及交直流电源回路组成。
1.1、开关端子箱、控制箱、汇控箱。
开关端子箱、控制箱、汇控箱都在现场。
开关控制箱安装在开关本体上，每相一只。
开关汇控箱安装开关每一相上或附近，三相开关合用一只。
开关端子箱安装在开关间隔内，一个间隔一只。
开关控制箱内有开关的分合闸线圈连线、开关辅助接点连线、闭锁接点等回路。
开关汇控箱内有开关三相辅助接点的串并联回路、防跳跃回路、三相不一致回路、闭锁回路等。
开关端子箱内有电流、电压回路、开关闸刀闭锁回路，开关闸刀现场操作回路等，每一个间隔的设备，如流变、压变、开关、闸刀等一般通过端子箱与外部联系。
开关控制箱、汇控箱也有叫操作箱的，为了和开关分相操作继电器装置区别，本文如此规定。
开关控制箱、汇控箱、端子箱并不是每一个220kV间隔配置都一样。
具体如何配置，与开关是否三相连动、有几个操作机构有关。
三相连动操作的开关(如主变、母联、分段开关)肯定只配一只汇控箱，每相开关不配控制箱，控制箱的相关接线在汇控箱中。
1.2、操作箱操作箱，顾名思义，就是操作开关的，它是一个装置，不是保护，没有电源插件，没有没有电流电压输入，只是一些继电器及相关回路。
它的作用是联系保护与开关，是保护及其它装置与开关的桥梁。
操作箱主要回路是分合闸回路，如果是分相操作箱，则有分相跳闸回路与三相跳闸回路，而三相跳闸回路又分三跳与永跳回路。
2019.8 EPEM 25电网运维Grid Operation1 220kV 电流互感器二次回路故障初步介绍某变电站2018年4月22日13时42分，发现220kV 母联600断路器端子箱内绕组接地电流极大的超出额定电流，存在较大的电网安全和设备风险。
经检查，发现支路电流采样正常，三相电流处于平衡状态，而其他的几个绕组的装备在接受检查时，也没有发现过异常。
结合检测结果，工作人员对母线保护进行线路统一的改造，目的是为了保证屏内不会出现短路情况，也能有效排除其他故障的可能，施工人员也将更多的重视程度放在对本体检测方面。
在对500端子箱以及其他电阻绕组的中性线和接地线进行测试后发现绕组的电流相对较大，为300mA。
具体数值如表1。
据表1知，上述绕组R1、R3、R4、R5接地线接近于0，中性点电流强度较小，R2和R6的绕组中性线电流也较小，但接地线的电流却较大，且大小处于几乎相等的状态，工作人员发现这一现象后，比较R2和R6绕组发现两者相位相差180°，从而得220kV 电流互感器二次回路 故障分析及防范措施广东律诚工程咨询有限公司 唐云凤摘要:结合案例阐述了220kV电流互感器二次回路故障，针对故障产生的原因,提出了预防事故的措施，为系统的检修和维护提供借鉴。
关键词：电流互感器；二次回路故障；防范措施知R2和R6的绕组可能会存在接线错误等情况的发生，导致两个绕组通过接地线形成回路。
2 绕组测试2.1 绕组比较技术人员在对绕组故障产生原因及相关情况进行检查后，在用5个绕组检查，结果如表2。
通过表2中相关数据分析得知，绕组的幅值正确，再监测也没发现异常存在。
26 EPEM 2019.8电网运维Grid Operation2.2 绕组比较具体的绕组情况如表3，可看出C 相TA 的R2和R6之间存在的相位差为0，这说明绕组之间存在着明显的问题。
工作人员进行检查分析得知C 相的绕组较差造成了数据的错误。
