第8章-无线电及监测基础知识

无线电基础知识无线电技术是利用无线电波在空间传播的特性进行信息传输的一种通信方式。

它在现代通信、广播、导航、遥感等领域有着广泛的应用。

无线电基础知识包括无线电波的产生、传播、接收以及相关的设备和原理。

无线电波是一种电磁波，它由变化的电场和磁场组成，能够在真空和物质中传播。

无线电波的频率范围很广，从几赫兹到数百千兆赫兹不等。

根据波长的不同，无线电波可以分为长波、中波、短波、超短波和微波等。

无线电波的产生主要依靠振荡器，如LC振荡器、晶体振荡器等。

振荡器通过特定的电路设计，使得电子在电路中周期性地流动，从而产生电磁波。

这些电磁波随后通过天线发射到空间中。

无线电波的传播方式主要有以下几种：1. 地波传播：无线电波沿着地球表面传播，适用于长波和中波的传播。

2. 天波传播：无线电波通过电离层的反射，实现远距离传播，适用于短波和部分超短波。

3. 视距传播：无线电波在视线范围内直线传播，适用于微波和部分超短波。

4. 散射传播：无线电波在遇到障碍物时发生散射，可以绕过障碍物传播。

无线电波的接收则需要使用接收天线捕获这些波，然后通过调谐器选择特定频率的信号，再经过放大器放大，最后由解调器将信号转换为声音、图像或其他形式的信息。

在无线电通信中，调制是将信息信号转换为适合在无线电波上传输的形式的过程。

常见的调制方式有调幅（AM）、调频（FM）和调相（PM）。

调幅是改变无线电波的幅度来传输信息，调频是改变无线电波的频率，而调相则是改变无线电波的相位。

为了实现有效的无线电通信，需要有一套完整的无线电设备，包括发射机、接收机、天线、调制解调器等。

发射机负责将信息信号调制到无线电波上并发射出去，接收机则负责接收无线电波并解调出信息信号。

无线电技术的发展极大地促进了信息的快速传输和交流，它在军事、航空、航海、气象、广播、电视、移动通信等领域都有着不可替代的作用。

随着科技的进步，无线电技术也在不断地发展和完善，为人类社会的进步做出了重要贡献。

（下册）第8章导航系统1、导航系统组成：（1）无线电导航系统：自动定向机（ADF）、甚高频全向信标(VOR)、全球定位系统(GPS)、仪表着陆系统（ILS）；（2）雷达系统：无线电高度表(LRRA)、测距机(DME)、气象雷达(WXR)；（3）交通管制与警告系统：机载空中交通管制(ATC)、交通警告与防撞系统(TCAS)、近地警告系统(GPWS)；（4）惯性基准系统(IRS)；（5）飞机管理系统（FMS)。

2、自动定向机（ADF）接收机计算出飞机地面台的相对方位角（RB），既以飞机机头方向为基准顺时针转到飞机与地面台连线之间的夹角。

ADF系统有两种工作方式，即ADF方式和ANT（天线）方式，在ADF控制板上人工选择。

在ADF工作方式时，它即能计算出相对方位角，又可以听到地面台发出的莫尔斯识别码。

在ANT工作方式，只有感应天线工作，不能计算出相对相位角，只可用来收听广播和莫尔斯识别码。

ADF有两部（两种类型）的天线接是为了实现单值定向。

3、甚高频全信标(VOR)系统：为了测量VOR方位角(VORB)。

VOR方位角（VORB）与飞机的航向无关。

例题：如果VOR地面台在磁北方向上，飞机磁航向是90º，此时VOR方位角是多少？答：是0º（因为VOR方位角与飞机的航向无关）4、仪表着陆系统（ILS）的组成：航向信标（LOC）、下滑信标(GS)、指点信标(MB)航向台（LOC）：一般左波瓣（跑道左侧）用90Hz调制、右波瓣（跑道右侧）用150Hz调制。

如果飞机位于跑道中心线的左侧，则航向接收机接受到的90Hz信号幅度大；如果飞机位于跑道中心线上，则90Hz信号幅度与150Hz信号幅度一般大。

下滑台（GS)：上波瓣用90Hz调制、下波瓣用150Hz调制。

如果飞机位于下滑道中心线上，则90Hz 信号幅度与150Hz信号幅度一般大。

5、ILS中的指点信标（MB）系统：外信标（OM）：当飞机飞过其上空时，在驾驶舱信标板上的蓝色灯亮，并听到400Hz的莫尔斯识别声音；中信标（MM）：在信标板上的琥珀色灯亮，并听到1300Hz的音调；内信标（IM）：在信标板上的白色灯亮，并听到3000Hz的音调。

领导干部应知应会知识点（无线电监测）1.指配频率：指配给一个电台的频带的中心频率。

2.频率容限：发射所占频带的中心频率偏离指配频率，或发射的特征频率偏离参考频率的最大容许偏差。

3.频偏：已调制射频信号的瞬时频率与不调制载频之间的最大差值。

4.调制指数：调频波和调相波的频偏与调制信号频率的比值。

5.峰包功率：在正常工作情况下，发信机在调制包络峰点的一个射频周期内，供给天线馈线的功率算术平均值。

6.平均功率：在正常工作情况下，发信机在与调制中所遇到的最低频率周期相比的足够长的时间间隔内，供给天线馈线的功率算术平均值。

7.载波功率：在无调制的情况下，发信机在一个射频周期内供给天线馈线的功率算术平均值。

8.等效全向辐射功率（EIRP）：天线实际发射的载波功率与定向天线增益的乘积。

9.带宽：某一频谱的两端界限频率之差的绝对值。

10.基带带宽：用一条线路或一个无线电传输系统传递一路信号或若干多路复用信号所占用的频带宽度。

11.必要带宽：对给定的发射类别，为了在给定的使用条件下能确保系统传输信息的速率和质量所需的占用带宽的最小值。

12.占用带宽：指这样一种带宽，在它的频率下限之下和频率上限之上所发射的平均功率分别等于某一给定发射的总平均功率的规定百分数/2β。

除另有规定外，/2β值应取0.5%。

在监测工作中经常把在频谱上包括了99%平均功率的XdB 带宽作为占用带宽。

13.XdB 带宽：某频带的带宽，位于该频带上限频率和下限频率之外的任何离散频谱分量或连续功率频谱密度都至少比某给定零dB 参考电平低XdB 。

14.场强：在无线电波传播中，电场给定极化分量的均方根值（/dB v m μ）。

15.最小可用场强：当只存在自然噪声和人为噪声而没有其他电台干扰时，为得到满意的接收质量所需要的场强最小值。

16.可用场强：当存在自然噪声、人为噪声和其他电台的干扰时，为得到满意的接收质量所需要的场强最小值。

17.功率通量密度（通常1GHz 频段以上使用）：单位面积内的平均功率（2/W m ）。

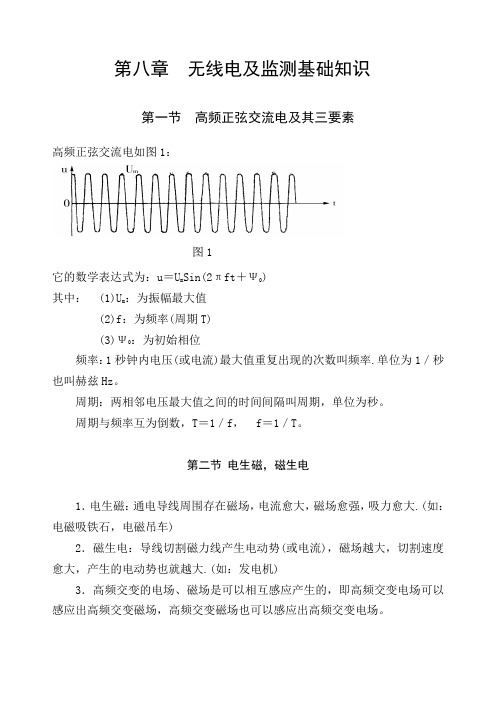

第八章无线电及监测基础知识第一节高频正弦交流电及其三要素高频正弦交流电如图1：图1它的数学表达式为：u＝U m Sin(2πft＋Ψ0)其中： (1)U m：为振幅最大值(2)f：为频率(周期T)(3)Ψ0：为初始相位频率：1秒钟内电压(或电流)最大值重复出现的次数叫频率.单位为1／秒也叫赫兹Hz。

周期：两相邻电压最大值之间的时间间隔叫周期，单位为秒。

周期与频率互为倒数，T＝1／f， f＝1／T。

第二节电生磁，磁生电1．电生磁：通电导线周围存在磁场，电流愈大，磁场愈强，吸力愈大.(如：电磁吸铁石，电磁吊车)2．磁生电：导线切割磁力线产生电动势(或电流)，磁场越大，切割速度愈大，产生的电动势也就越大.(如：发电机)3．高频交变的电场、磁场是可以相互感应产生的，即高频交变电场可以感应出高频交变磁场，高频交变磁场也可以感应出高频交变电场。

第三节半波振子天线和高频电磁波的产生1．半波振子上的场强分布：(如下图)如图2：当高频交流电图2u＝U m Sin(2πft＋Ψ0)，加到半波振子天线上时，就会从天线上发出高频交变电磁场(即电磁波)。

理论和实践证明，其场强分布为驻波分布(图二中虚线所示)对于半波振子天线，两端始终是驻波的节点(振幅始终为0)，而中间始终是腹点(振幅始终为最大值)。

2．电磁波产生过程：图3（a）图3（b）如图3(a)、(b)，当t＝0时，高频电流为0，半波振子天线上的场强也为0，当t＝t1时电流增加，天线上场强也增加为E’，当t＝t2时高频交流电最大，天线上场强也最大为E m，当t＝t3时电流减小，电场也减小，电流小到0，电场也小到0，电流小到负值，电场也为负值，电流负最大，电场也负最大，电流从负最大增加到0，电场也从负最大增加到0，就这样，高频交流电变化一周，电场也变化一周，如果高频交流电为150MHz，即每秒变化1.5亿次，则电场也在半波振子两边变化1.5亿次／秒，这个垂直面上的高频变化的电场在水平面上就会感应出高频变化的磁场→再交变成高频电场→再交变成高频磁场→……上面是一个形象的比喻，有利于理解和记忆。

无线电入门基础知识无线电技术是一种利用无线电波在空间中传播信息的技术。

它在通信、广播、导航、遥感等领域有着广泛的应用。

无线电波是电磁波的一种，具有波长在1毫米至100公里之间的特性。

无线电入门基础知识包括无线电波的基本概念、发射与接收原理、调制与解调技术、无线电频谱以及无线电设备的使用和维护等内容。

首先，了解无线电波的基本概念是入门的第一步。

无线电波是由变化的电流在导体中产生，并通过天线辐射到空间中的电磁波。

无线电波的传播方式主要有地波、天波和直线波三种。

地波沿着地球表面传播，适用于短距离通信；天波通过电离层反射传播，适用于长距离通信；直线波则在视线范围内直线传播，适用于视距通信。

其次，无线电的发射与接收是无线电通信的基础。

无线电发射机将音频信号或数据信号调制到高频载波上，通过天线辐射到空间中。

无线电接收机则接收这些无线电波，解调出原始信号。

发射与接收过程中，天线的设计和使用至关重要，不同类型的天线适用于不同的通信需求。

接着，调制与解调是无线电通信中的关键技术。

调制是将低频信号转换为高频信号的过程，常见的调制方式有调幅（AM）、调频（FM）和数字调制等。

解调则是调制的逆过程，目的是从高频信号中恢复出原始的低频信号。

此外，无线电频谱是无线电通信中的重要资源。

无线电频谱是有限的，需要合理分配和管理。

不同频段的无线电波具有不同的传播特性和应用领域。

例如，VHF（甚高频）和UHF（超高频）频段常用于无线通信和广播，而微波频段则适用于卫星通信和雷达系统。

最后，无线电设备的使用和维护也是入门知识的一部分。

无线电设备包括发射机、接收机、天线、调制解调器等。

正确使用这些设备，了解它们的工作原理和维护方法，对于保证无线电通信的质量和安全至关重要。

综上所述，无线电入门基础知识涵盖了无线电波的传播、发射与接收原理、调制与解调技术、频谱管理以及设备的使用和维护等多个方面。

掌握这些基础知识，是深入学习和应用无线电技术的基础。

无线电基础知识资料无线电波波长波段频率换算关系：1米=100厘米，1厘米=100毫米，1毫米=1000微米，1微米=1000纳米，1纳米=10埃，1兆赫=106赫兹=106周/秒，1千赫=103赫兹=103周/秒，1米=109纳米，1毫米=106纳米，1微米=100纳米，1兆赫兹=3*10^8米/秒，无线电波在自由空间传播时其强度衰减遵循指数规律。

无线电波在自由空间传播时其强度衰减遵循指数规律。

无线电波的传播特性：无线电波的传播特性主要取决于它的频率。

高频电波会很快地被空气吸收，沿地面传播的电波受地面吸收而变弱。

在距离发射机数百英里之遥的地方，场强一般为最大值的百分之几，而可见光和红外线却可以传播几英里。

频率低于30千赫的电波能穿透电离层而成为宇宙电波。

无线电波的分类：无线电波可按频率或波长分类。

按频率分类可归纳为：长波、中波、中短波、短波和微波；按波长分类可归纳为：超长波、长波、中波、中短波、短波和超短波。
