10吨蒸汽锅炉技术规格书(最新确定版) 2

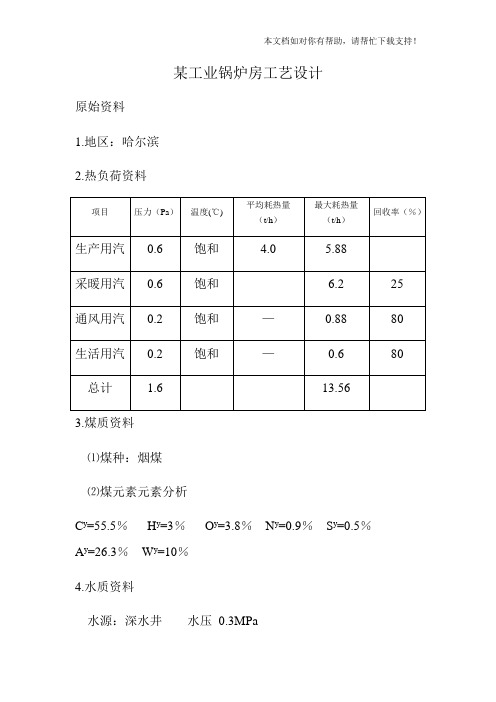

某工业锅炉房工艺设计原始资料1.地区：哈尔滨2.热负荷资料3.煤质资料⑴煤种：烟煤⑵煤元素元素分析C y=55.5％H y=3％O y=3.8％N y=0.9％S y=0.5％A y=26.3％W y=10％4.水质资料水源：深水井水压0.3MPa总硬度：H=4.84mge/L pH=7.8溶解氧含量：3.5mge/L5.气象资料⑴采暖室外计算温度：-26°⑵采暖期室外平均温度：-9.5°⑶采暖天数：179天⑷最大冻土层深度：2米⑸海拔高度：127.95米、⑹大气压力：冬：745.9mmHg夏：735.9mmHg一、热负荷计算1.小时最大计算热负荷D max=k0（k1D1+k2D2+k3D3+k4D4)k5D5k0——室外管网散热损失和漏损系数，取1.10 k1——采暖热负荷同时使用系数，取1.0k2——通风热负荷同时使用系数，取0.8~1.0 k3——生产热负荷同时使用系数，取0.7~0.9k 4——生活热负荷同时使用系数，取0.5 D 1——采暖设计热负荷，为5.88t/h D 2——通风设计热负荷，为6.2t/h D 3——生产最大热负荷，为0.88t/h D 4——生活最大热负荷，为0.6t/h所以；=max 1D 1.15（⨯⨯⨯⨯ t/h 2.小时平均热负荷D pj =k 0（D pj1+D pj2+D pj3+D pj4）+D pj5 D pj1——采暖小时平均热负荷D pj1=1D t t t t wn pj n --由原始气象资料查得：t n =18℃ t pj =-9.5℃ t w =-26℃∴D pj1=)26(18)5.9(18----*1.7=1.063t/hD pj2——通风小时平均热负荷由采暖小时平均热负荷得 D pj2=0.875t/h D pj3——生产用热平均热负荷 D pj3=3.5t/h D pj4——生活平均热负荷D pj4=81D 4=81*0.9=0.1125D pj5——锅炉房用热平均热负荷 D pj5=0.4∴D pj =1.063+0.875+3.5+0.1125+0.4=5.9505t/h 二、锅炉型号及台数的确定本设计锅炉最大计算热负荷14t/h 及生产、采暖和生活用均不大于0.6MP ，本设计选用锅炉型号为：QXL10-1.25/95/70-A Ⅱ型锅炉三台，两用一备，负荷率约在80％左右。

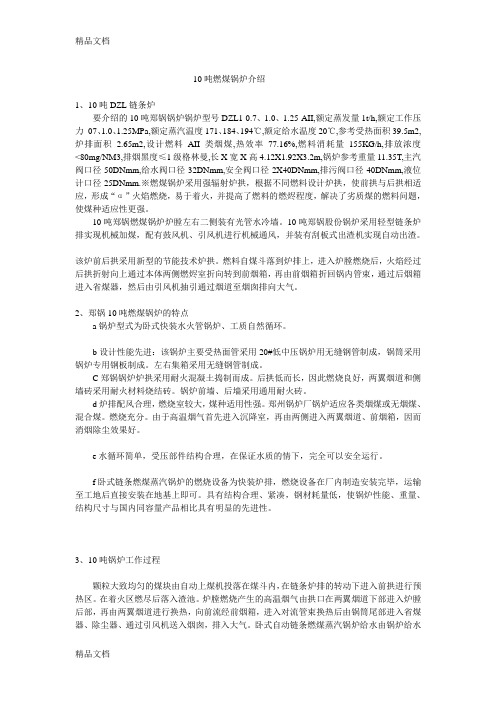

10吨燃煤锅炉介绍1、10吨DZL链条炉要介绍的10吨郑锅锅炉锅炉型号DZL1-0.7、1.0、1.25-AII,额定蒸发量1t/h,额定工作压力07、1.0、1.25MPa,额定蒸汽温度171、184、194℃,额定给水温度20℃,参考受热面积39.5m2,炉排面积 2.65m2,设计燃料AII类烟煤,热效率77.16%,燃料消耗量155KG/h,排放浓度<80mg/NM3,排烟黑度≤1级格林曼,长X宽X高4.12X1.92X3.2m,锅炉参考重量11.35T,主汽阀口径50DNmm,给水阀口径32DNmm,安全阀口径2X40DNmm,排污阀口径40DNmm,液位计口径25DNmm.※燃煤锅炉采用强辐射炉拱，根据不同燃料设计炉拱，使前拱与后拱相适应，形成“α”火焰燃烧，易于着火，并提高了燃料的燃烬程度，解决了劣质煤的燃料问题，使煤种适应性更强。

10吨郑锅燃煤锅炉炉膛左右二侧装有光管水冷墙。

10吨郑锅股份锅炉采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。

该炉前后拱采用新型的节能技术炉拱。

燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。

2、郑锅10吨燃煤锅炉的特点a锅炉型式为卧式快装水火管锅炉、工质自然循环。

b设计性能先进：该锅炉主要受热面管采用20#低中压锅炉用无缝钢管制成，锅筒采用锅炉专用钢板制成。

左右集箱采用无缝钢管制成。

C郑锅锅炉炉拱采用耐火混凝土捣制而成。

后拱低而长，因此燃烧良好，两翼烟道和侧墙砖采用耐火材料烧结砖。

锅炉前墙、后墙采用通用耐火砖。

d炉排配风合理，燃烧室较大，煤种适用性强。

郑州锅炉厂锅炉适应各类烟煤或无烟煤、混合煤。

燃烧充分。

由于高温烟气首先进入沉降室，再由两侧进入两翼烟道、前烟箱，因而消烟除尘效果好。

一台10吨蒸汽锅炉24小时运行,一天要烧多少吨煤
以工业蒸汽1.0MPA,270度为例，10吨/小时蒸发量的热量为30吉焦。

锅炉效率按60%计算，需要燃烧50吉焦的煤炭。

每公斤标准煤发热量7000大卡*4.1868=29307千焦耳
每吨发热量为1000*29307KJ=29.307*10³*10³KJ=29.307吉焦。

所以：每小时需要燃烧标准煤量为50/29.3=1.7吨，每天用量1.7*24=40.8吨。

如果烧普通煤（3500-4000大卡的）需要3吨。

每天用量为3*24=72吨。

烧燃气需要知道他的发热量。

烧柴油每天要20吨。

6T蒸汽锅炉每小时的耗煤量是960kg
960*24=23040kg
23040/2000=11.52吨
我公司的DZL型螺纹管蒸汽锅炉的技术参数
、
一台10吨蒸汽锅炉,要求蒸汽供给压力1Mpa,锅炉热效率75%,所用煤低发热量5500大卡,一吨煤能产多少汽
1MPa蒸汽热焓：2777.67kJ/kg
耗用煤：2777.67/5500/4.18/75%=0.16kg
一吨煤产蒸汽：1/0.16*1000=6211kg=6.2吨
锅炉1吨对应700KW热能，可以换算一下。

一吨蒸汽锅炉等同于60万大卡，8吨锅炉等同于8*60=480万大卡，北方一般按照100大卡每平米热量，也就是说一吨或是60万大卡锅炉可以供暖6000平米，6000*8=48000，也就是说8吨锅炉可以供暖48000平米，不知道你在哪里？如果在中部地区，可能供暖还要大一些了。

因为我这是按照北方地区采暖来定的。

m132铸铁暖气片主要技术参数。

10吨燃气锅炉参数、耗气量10吨燃气锅炉型号：WNS10-1.25-Q选用燃料：天然气，管道气，液化气10吨燃气锅炉的炉型结构：燃气冷凝结构低氮燃气锅炉结构10吨燃气锅炉技术参数序号名称单位数值备注1额定蒸发量t/h102额定工作压力Mpa 1.253给水温度℃204出口蒸汽温度℃1945水压试验Mpa 1.656 锅炉水容量m 3 14.4 7 满负荷烟尘初始排放浓度 mg/m 3（标态） ＜200 8 烟气黑度 林格曼黑度＜19 设计燃料天然气10 锅炉最大件运输尺寸 mm 7100×2800×317011锅炉最大件运输重量T22.510吨燃气蒸汽锅炉中的“10”吨表示的意思是该锅炉满负荷运行时，一小时的产生蒸汽量是10吨。

10吨燃气锅炉的耗气量10吨燃气锅炉的耗气量=锅炉出力÷热效率÷天然气热值 =600万大卡÷0.998÷8400大卡/m ³=700m ³由于司炉工的思炉技巧，排污时间，补水情况等的不确定性，因此导致锅炉的耗气量有着差异，因此，用户如需了解锅炉的耗气量情况，可直接致电我们的销售经理，详细沟通了解。

10吨燃气锅炉特点介绍如下：1、本锅炉采用锅壳式两回程烟火管结构燃烧热负荷低，有害物质NOx 排放量少。

2、炉胆采用波纹炉胆结构既增加了辐射和对流传热面积，又满足了炉胆受高温辐射后自由膨胀的需要。

3、锅炉采用硅酸铝纤维作为保温材料其保温性能好，重量轻，成本低的进水管，装有安。

4、整个锅炉系统安全可靠给水进入锅筒全阀及压力控制器，使锅炉始终处于安全高效的运行状态之中。

5、采用了系统工程的设计方法完全优化了锅炉制造成本和锅炉运行成本，使得运行成本降低，使得燃烧器的选配比较容易得到满足，从而降低了燃烧器的功率和运行成本。

6、本锅炉管板及结构受热面布置进行了大程度的优化设计使得锅炉具有优异的性能。

配置国外原装进口燃烧器，燃烧效果好，效率高。

SZL系列蒸汽、热水锅炉性能特点该锅炉系双锅筒纵向布置自然循环水管锅炉。

水容量大，便于检修和停炉保养；采用自然循环方式，保证各回路具有一定的流速，在遇突然停电或停泵时，不会产生汽化水击现象。

炉内布置了充裕的受热面和合理的炉膛结构，合理布置前、后拱，提高炉膛温度的同时，加强烟气在高温区的扰动，减少了不完全燃烧热损失和飞灰损失，而且绝热和密封性较好，使得热效率较高。

采用双侧的送风装置，各风室可各自独立调节，漏风小，可调性强。

烟气在对流烟道中多次折返，再配以先进的除尘器，排尘浓度和黑度能满足一类地区的使用要求。

SZL系列蒸汽锅炉技术参数锅炉型号SZL4-1.25/1.6/2.45-AⅡSZL6-1.25/1.6/2.45-AⅡSZL8-1.25/1.6/2.45-AⅡSZL10-1.25/1.6/2.45-AⅡSZL12-1.25/1.6/2.45-AⅡSZL15-1.25/1.6/2.45-AⅡSZL20-1.25/1.6/2.45-AⅡ额定蒸发量t/h4 6 8 10 12 15 20额定工作压力MPa 1.25/1.6/2.451.25/1.6/2.451.25/1.6/2.451.25/1.6/2.451.25/1.6/2.451.25/1.6/2.451.25/1.6/2.45额定蒸汽温度℃194/203/225194/203/225194/203/225194/203/225194/203/225194/203/225194/203/225额定给水温度℃20 20 60 60 60 105 105锅炉热效率80.1 81.12 82.54 82.74 82.74 83.14 83.38燃煤量㎏/h610 910 1220 1490 1790 2180 2950 设计煤种AⅡAⅡAⅡAⅡAⅡAⅡAⅡ燃烧方式链条炉排链条炉排链条炉排链条炉排链条炉排链条炉排链条炉排排烟温度℃200 200 170.3 163 160 160 160林格曼黑度＜1级＜1级＜1级＜1级＜1级＜1级＜1级最大件运输重量30/32 43/45 46/29 4/29 48/30 49/31 51/39大件运输尺寸长×宽×高（㎜）7.1×2.5×3.56.3×2.7×3.56.9×3.1×3.57.9×3.1×3.58.1×3.1×3.59.3×3.3×3.511.5×3.3×3.5SZL型锅炉系双锅筒纵向布置链条炉排水管蒸汽锅炉，对流布置的受热面换热效率高，水循环系统合理，水容量大，蒸汽空间大，蒸汽品质好。

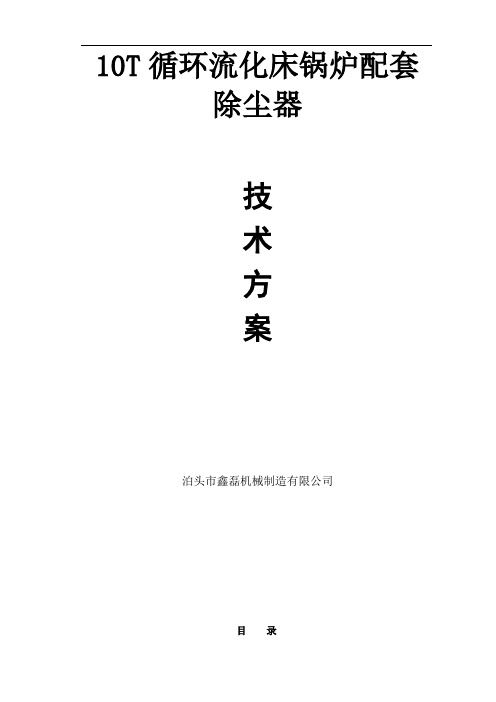

10T循环流化床锅炉配套除尘器技术方案泊头市鑫磊机械制造有限公司目录一、工艺条件和要求 (4)二、内容与范围 .............................................................................. 错误！未定义书签。

1.设计内容与范围 ........................................................................... 错误！未定义书签。

2.设备制造及成套供货内容 ........................................................... 错误！未定义书签。

3.包装运输内容 ............................................................................... 错误！未定义书签。

4. 安装调试 ..................................................................................... 错误！未定义书签。

5.人员培训及服务 ........................................................................... 错误！未定义书签。

6.滤料与滤袋 ................................................................................... 错误！未定义书签。

7.控制除尘系统和除尘器漏风的措施 ........................................... 错误！未定义书签。

8.设备防磨、防腐措施 ................................................................... 错误！未定义书签。

工业锅炉电气控制装置使用说明书（10T蒸汽锅炉用）锅炉有限公司10T蒸汽锅炉电气控制装置使用说明一、概述1.本装置主要由仪表控制柜及动力柜两大部分组成；适用于额定蒸发量10t/h的链条炉排蒸汽锅炉的运行控制。

2.本装置汇集10t/h锅炉辅机电动机的强电控制所有电器（自动开关、接触器、继电器等）；锅炉运行必备的监察显示仪表，可根据仪表显示的热工的参数进行调整，以使锅炉运行在最佳工况。

3.本装置设置在主要报警保护功能：a.高、低水位声光报警。

b.极低水位、蒸汽超压自动停炉保护。

c.鼓、引风机启动顺序联锁。

二、主要功能1.各辅机电动机的启停控制和运行指示。

2.各低水位报警和极低水位保护。

3.超压报警保护。

4.压力显示：蒸汽压力、炉膛负压、引风负压。

5.温度显示：省煤器进出口温度、排烟温度、炉膛温度。

6.鼓、引风启停顺序联锁。

7、炉排电机无级调速。

8、带负载能力：10t/h引风机电机55KW （自耦降压）鼓风机电机15KW （星三角）给水泵电机18.5KW （星三角）给水泵电机18.5KW （星三角）炉排调整电机 1.1KW （直接启动）出渣机电机 1.1KW （直接启动）上煤机电机 2.2KW （正反转）三、安装使用的环境条件本装置应安装在室内，并能在下列条件下正常工作。

1.环境温度：0～45℃2.相对湿度：不超过85%3.海拔高度：不超过1000米4.空气中不得有过量的尘埃、腐蚀性及爆炸性气体。

5.安装倾斜度：不得超过5%。

6.没有剧烈的震动和颠簸。

7.电网质量：电压幅值波动不超过额定值的+-10%，频率波动不超过额定值的+2%。

-四、主要工作原理：电气原理见电气原理图1.液位自动控制系统：它由浮球液位传感器、给水调节仪、电动执行器等组成。

由传感器检测到的水位变化信号（电感量变化），送至给水调节仪，在调节仪内经交流电桥转变成交流电信号，再通过检波调零放大后成为一个线性的液位信号；控制给水调节阀的开度，从而达到自动控制锅炉水位在正常的范围内。

型号：S Z L 10-1.57-A II产品说明书编号：T 9 8 0 2 S M杭州特种锅炉厂1 9 9 8 . 6目录一.锅炉主要结构简介 (2)二.锅炉主要技术规范 (2)三.安装说明(一).安装准备工作 (3)(二).锅炉本体安装 (3)(三).水压试验 (3)(四).下部炉墙筑炉 (4)(五).上部炉墙筑炉 (5)(六).烘炉 (5)(七).煮炉 (6)(八).蒸汽试验 (6)四.锅炉使用说明(一).升火 (6)(二).排污 (7)(三).安全阀校正 (8)(四).正常运行 (8)(五).正常停炉 (9)(六).紧急停炉 (9)(七).维护与检修 (10)(八).水质要求 (10)说明：本说明书若与现行国家及部颁规程标准相抵触或不一致时，应与国家及部颁规程标准为准。

一.锅炉主要结构简介SZL10-1.57-AII蒸汽锅炉（重型炉墙）为纵向布置双锅筒型：燃烧装置为链带式链条炉排的自然循环型水管锅炉。

锅炉的主体分为：上部大件由上、下锅筒、水冷管系、钢架及护板、炉墙及落灰斗等组成，下部大件由加煤斗、链条炉排、钢架、炉墙等组成，上、下部炉墙均在现场砌筑。

为有效地降低排烟温度，提高热效率，在锅炉尾部设置了铸铁省煤器。

锅炉炉膛的前、后、左、右四侧均布置了水冷壁管，四侧水冷壁分别通过各自的下降管与下集箱相连，组成四个独立的自然循环回路，上、下锅筒之间共布置二组对流管束，对流管束与炉膛之间的过渡区作为冷却室，用来进一步降低炉膛出口的高温烟气。

锅炉烟气流程为：燃料自加煤斗落到炉排上，通过煤闸门进入炉膛燃烧，火焰被炉膛水冷壁吸热后形成的高温烟气，经冷却室进入对流管段，烟气在对流段经过两回程换热排出炉体进入省煤器，然后通过除尘器，再由引风机引到烟囱。

水流程为：来自给水系统的水通过省煤器换热后，由省煤器连接管引向锅筒，在锅筒内进行自然循环后，额定参数的蒸汽由上锅筒引出。

锅内装置设有配水管，表面排污管及挡板和孔板组成的蒸汽一、二次汽水分离装置等。

10吨燃气锅炉，根据介质可以分为蒸汽锅炉和热水锅炉。

蒸汽锅炉主要用在粮油、化工、建材、纺织印染、食品、包装等行业中；热水锅炉主要用在部队、学校、酒店、住宅小区等集中供暖及生活用水方面；另外也可以用蒸汽锅炉加热交换器用来供暖及提供生活用水。

10吨燃气蒸汽锅炉技术参数
10吨燃气热水锅炉技术参数
食品厂用10吨燃气蒸汽锅炉运行现场
以上10吨燃气锅炉为WNS系列卧式三回程结构锅炉，采用全湿背式结构设计，大波纹炉胆及专利螺纹烟管技术，配置国际一线品牌燃烧机及阀组，自主研发高匹配度PLC控制系统，多重联锁保护功能，全方位保护设备运行安全可靠。

还有一种结构是一体冷凝结构燃气蒸汽锅炉，采用本体、节能器、冷凝器一体式组合化设计，热能梯级利用，排烟温度极低，热效率高达99%以上。

节能器、冷凝器内置钢铝复合鳍片管逆流布置，强化传热。

（如下图所示）
包装厂用WNS系列10吨燃气冷凝锅炉
关于以上两种结构锅炉如何选择，如果您生产工艺中需要冷凝水回收，建议您选择一体冷凝结构燃气锅炉；如果不需要的话，选择卧式三回程结构锅炉就可以了。

锅炉生产厂区
河南远大锅炉有限公司，1956年建厂，60年来专注工业锅炉研发、生产、销售，拥有A级锅炉、D级压力容器制造许可证以及二级锅炉安装、改造、维修资质。

远大锅炉安排专业的技术团队为用户量身选型，定制方案。

产品远销海内外86个国家和地区，运行现场安全稳定，工况良好，氮氧化物排放量符合环保标准。

10t/h燃高炉煤气锅炉技术协议书甲方：XXX乙方：XXXXX2013年9月27日一、项目说明利用XXX有限公司高炉煤气，建设一套10t/h烧高炉煤气蒸汽锅炉。

10t/h燃高炉煤气蒸汽锅炉为整体大包项目，乙方根据甲提供的大包范围，在规定的区域内建设一套10t/h锅炉的交钥匙工程。

包括设计、供货、施工、调试、验收，甲方只负责土建工程及电气项目的总电源供电。

二、煤气锅炉参数及技术要求1、锅炉技术规范锅炉型号：锅炉额定出力：10 t/h锅炉最大出力：10 t/h主燃料：高炉煤气排烟温度：≤140 ℃热效率：≥88 %布置方式室内锅炉连续排污率<1%燃料种类高炉煤气点火方式天然气（液化气）点火2、锅炉技术要求锅炉设计、制造、检验必须符合国家及行业相关标准及规范，以下要求如果低于国家或行业标准或与之相冲突，以国家或行业标准为准。

⑴锅炉性能要求①设计燃料为高炉煤气，并能保证全部采用高炉煤气时稳定燃烧及各性能保证值。

使用天然气（液化气）作为点火气源。

②锅炉性能指标考核以设计燃料为准，使用设计燃料时的锅炉设计热效率≥88%。

③锅炉采用定压运行方式，允许负荷连续变化率不低于5%-MCR/min。

（锅炉安全稳定运行的工况范围80～100 %。

）④锅炉正常运行条件下，环境温度为25 ℃时，锅炉炉墙表面温度不超过50 ℃。

散热量一般不超过290 W/m2。

⑤正常运行条件下，锅炉的连续运行小时数不低于6500h，年运行小时数不低于8000h，两次大修间隔时间达到8年以上。

⑥锅炉主要承压部件设计使用寿命应不少于30年。

⑦锅炉设备产生的噪声满足相关的国家标准。

⑵锅炉结构要求①锅炉室内布置，锅炉构架除承受锅炉本体荷载外，可承受锅炉范围内的各种汽水管道、煤气管道、烟风管道、各层平台、及自然界风载、雪载和地震作用。

（锅炉主机的设计、制造、检验符合《锅炉安全技术监察规程》TSG G0001-2012中的要求。

）②平台扶梯要有足够的强度和刚度，检修平台的活载荷为4 kN/m2；其余各层平台的活载荷为kN/m2；扶梯的活载荷为2 kN/m2。
