电气工程施工工艺

电气工程施工工艺电气工程施工工艺是指在电气工程施工过程中所使用的一系列工艺和方法，旨在确保电气设备安装与调试的质量和效率。

本文将介绍电气工程施工工艺的基本步骤、常用材料和设备，以及施工中需要注意的要点。

一、施工前的准备工作1. 设计评审：在施工前，需对电气工程的设计方案进行评审，确保设计符合国家标准和规范要求。

2. 材料采购：根据设计方案，采购所需的电缆、线管、电气配件等材料，并进行验收。

确保材料质量符合标准。

3. 施工组织：确定施工分包单位和施工人员，制定详细的施工计划和工艺流程，并进行相关培训。

二、电缆敷设1. 线路预埋：根据设计方案，在墙体、地面等预留的沟槽中铺设电缆，保证线路的稳定性和安全性。

2. 电缆敷设：根据设计方案，对已预留的沟槽进行电缆敷设，注意电缆的保护和固定，以免在施工过程中损坏。

3. 弯管安装：在需要转弯的地方，安装电缆弯管，使电缆能够顺利通过，并确保弯管的安装牢固。

三、电气设备安装1. 配电箱安装：根据设计方案，将配电箱固定在指定位置，并按照电气连接图连接电缆和设备。

确保连接牢固，线路接触良好。

2. 开关插座安装：根据设计方案，安装开关插座，注意插座的位置、数量和高度，确保符合使用要求，并按照电气连接图连接电缆。

3. 照明设备安装：根据设计方案，安装照明设备，如灯具、射灯等，确保安装位置合理，照明效果良好，并按照电气连接图连接电缆。

四、电气设备调试1. 电器设备检测：在安装完毕后，进行电器设备的检测，包括电气连接、绝缘性能、安全保护装置等，确保设备正常运行。

2. 电气线路测量：对安装完毕的电气线路进行测量和测试，包括电阻、电压、电流等参数的测试，确保线路连接正确，无故障。

3. 故障排除：如果在测试过程中发现线路或设备存在故障，应及时排除，并重新测试，确保线路和设备的正常运行。

五、施工后的交付工作1. 文件编制：编制电气工程竣工验收报告、电气设备档案等文件，记录施工过程和检测结果。

第一节电气工程施工工艺第一小节防雷及接地、电气保护接地及等电位联结不到位＜1＞设计1、屋面所有金属物体应与屋面防雷装置相连；在屋面接闪器保护范围之外的非金属物体应装接闪器，并与屋面防雷装置相连。

2、30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接；竖直敷设的金属管道及金属物的顶端和底端应与防雷装置连接。

3、每个电源进线应作各自的总等电位联结，所有总等电位联结系统之间应就近互相连通。

各进线系统的PE线或PEN线应与总等电位箱进行可靠联结。

建筑物等电位联结干线应从与接地装置有不少于两处直接连接的接地干线或总等电位箱引出。

4、设有洗浴设备的卫生间，应对金属给排水管、金属浴盆、金属采暖管及建筑物钢筋网进行局部等电位联结。

如果浴室内有PE线，浴室内的局部等电位联结应与该PE线相连。

＜2＞施工1、接地装置焊接应采用搭接焊，搭焊的长度应符合设计要求；除埋设在混凝土中的焊接接头外，应有防腐措施。

2、当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线；接地线在穿越墙壁、楼板和地坪处应加钢套管或其他坚固的保护套管，钢套管应与接地线做电气连通。

3、等电位联结排与等电位联结线应采用专用接地螺栓连接，箱体应有标识。

第二小节配电保护装置缺漏、无安全保证1、总进线箱应具有防止因接地故障而引起火灾的剩余电流保护装置。

2、分户箱内应配置有过电流保护的照明供电回路、一般电源插座回路、空调插座回路、电炊具及电热水器等专用电源插座回路。

厨房电源插座和卫生间电源插座不宜同一回路。

除壁挂式空调器的电源插座回路外，其他电源插座回路均应设置剩余电流动作保护器。

分户箱的进线端应装设短路、过负荷和过欠电压保护电器，总断路器应采用可同时断开相线和中性线的开关电器。

3、电源插座底边距楼地面低于1.8m时，应选用安全型插座。

洗衣机插座、空调及电热水器插座宜选用带开关控制的插座。

4、厨房、卫生间及浴室宜采用防潮易清洁的灯具；应采用防溅并带PE线的保护型插座，安装高度不低于1.5m。

建筑电气工程施工方法及工艺方案
一、项目准备
1.了解工程设计要求和施工图纸，制定详细的施工计划。

2.组织专业技术人员对现场进行勘察，确定施工所需的场地、材料和设备。

3.制定安全生产管理方案，确保施工过程中安全。

二、施工管理
1.按照施工图纸，安排人员进行电缆敷设、设备安装、开关箱布线等工作。

2.按照施工计划，合理安排施工进度，确保施工质量和进度。

3.严格遵守安全操作规程，做好安全防护工作，确保施工人员的人身安全。

三、电气材料选型
1.根据工程要求，选择符合国家标准的电气材料，如电缆、开关、插座等。

2.严格把关电气材料的质量，确保它们的安全可靠性和长期稳定性。

3.根据需求，选用节能环保的电气设备。

四、线路布置
1.根据施工图纸，合理规划线路布置，保证电气设备之间的距离和互联关系。

2.在布置电缆时，考虑电缆负载、敷设长度、敷设方式，尽量减少环
形线路，提高电能利用效率。

3.对高压和低压电缆进行分类布置，确保安全和可靠性。

五、设备安装和调试
1.根据设备安装图纸，逐步进行设备安装，确保安装位置和连接正确。

2.系统安装完成后，进行设备调试和工艺参数设置，确保设备运行正常。

3.对新安装的设备进行全面检查和试运行，排除故障，确保工程质量。

总结起来，建筑电气工程的施工方法及工艺方案需通过项目准备、施
工管理、电气材料选型、线路布置、设备安装和调试等工作，来确保工程
的质量，同时还需要严格遵守安全操作规程，保障施工人员的安全。

电气工程施工工艺与施工规范一、电气工程施工工艺1. 施工准备电气工程施工前，需要进行充分的准备工作，包括施工图纸、施工方案、施工计划等的审核与确认。

同时还需要准备好所需的材料、设备和工具，并对施工场地进行清理和消防安全检查。

在施工前还需与相关部门沟通，确保遵守电气工程的规范和标准。

2. 安装与布线电气工程的安装与布线是施工的核心环节。

首先，根据设计图纸，确定好各个设备的安装位置，并进行标注。

然后按照规范进行电线、电缆的敷设与铺设，注意线路的走向、线径、绝缘等级等的要求。

在铺设时要保证线缆的安全与稳定，避免与其他设备或管道相互干扰。

同时，要注意布线的整齐美观，方便日后的检修与维护工作。

3. 接线与连接在进行电气工程施工时，接线与连接是关键步骤。

施工人员应根据施工图纸的要求，正确地接线并进行连接。

首先，将电缆剥皮，露出导线，然后根据电缆规格进行准确的配对，并用合适的接线器进行连接。

连接过程中需要注意导线的正确引入接线端子、接地端子以及连接紧固度的要求，确保连接良好且牢固可靠。

4. 安全测试与调试电气工程施工完成后，还需要进行安全测试与调试工作。

这包括对电气设备和线路进行接地测试、绝缘测试、负载测试等，以确保设备和线路的安全运行。

同时还需要对电气设备进行功能测试，以验证其正常工作状态。

整个测试与调试过程需要严格按照规范进行，并记录测试数据和结果。

5. 完工与验收电气工程施工完成后，需要进行完工与验收。

施工单位应主动向建设单位申请验收，建设单位组织专业人员对施工质量进行检查与评估。

验收包括外观检查、材料验收、设备功能测试、检查记录等方面。

只有通过验收，电气工程施工才能正式交付使用。

二、电气工程施工规范1. 安全规范在电气工程施工中，安全是首要考虑的因素。

施工单位应严格按照国家、地方和行业的相关安全规范进行操作，确保施工人员和现场安全。

这包括使用合格的施工材料、设备和工具，遵循安全操作规程，做好现场防火和防爆工作。

电气工程施工工艺流程1、电管敷设(1) 施工工艺弹线定位→盒、箱固定→管路敷设→净管穿带线(2) 弹线定位①砖墙、模板混凝土墙体弹线定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒、箱准确位置，并标注出尺寸。

②现浇混凝土板应根据设计图和规范要求准确找出灯位，进行测量后标注出盒子尺寸位置。

(3) 盒、箱固定①盒、箱固定应平正、牢固、灰浆饱满，纵横坐标准确。

②砖墙稳住盒、箱。

预留盒、箱孔洞首先按设计图加工管子长度，配合瓦工施工，在距盒、箱的位置约300mm 处，预留出进入盒、箱的长度，将管子甩在预留孔洞外，端头堵好。

待稳住盒、箱时，一管一孔的穿入盒、箱。

剔洞稳住盒、箱，再接短管：弹出水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔洞应比盒、箱稍大些。

洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净，依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆将盒、箱按要求埋入洞中，待水泥砂浆凝固后，再接短管入盒、箱。

③模板混凝土柱稳住盒、箱在立模前将盒、箱固定在柱墙板钢筋上。

(4) 管路敷设①敷设管路时，应尽量减少弯曲。

当线路的直线段的长度超过15 M时，或直角弯有3个且长度超过8 M时，均应在中途设接线盒。

剔槽敷设管应加以固定并用高标号水泥砂浆保护，保护层不得小于15mm；模板内的竖向立管不许有接头，管子最小弯曲半径，管子弯曲处的弯扁度应符合规范规定。

②砖墙敷管a. 管路连接可采用套管连接，在管路两侧钉上钉子，并用铅丝将管子绑牢，然后用水泥砂浆把槽沟抹平。

b. 管进盒、箱连接可采用粘接或端子头连接，管进入盒、箱不允许内进外出，应与盒、箱平齐，一管一孔，不允许开长孔。

③模板混凝土墙配管时，应先将管口封堵好，管穿盒内不断头，管入盒内，管路沿着钢筋敷设，并用铅丝将管绑扎在钢筋上。

2、配电工程施工(1) 施工工艺穿带线→放线及断线→导线与带线→穿护口→导线连接包扎→线路绝缘测试(2) 穿线前先将管内杂物、水等清除干净。

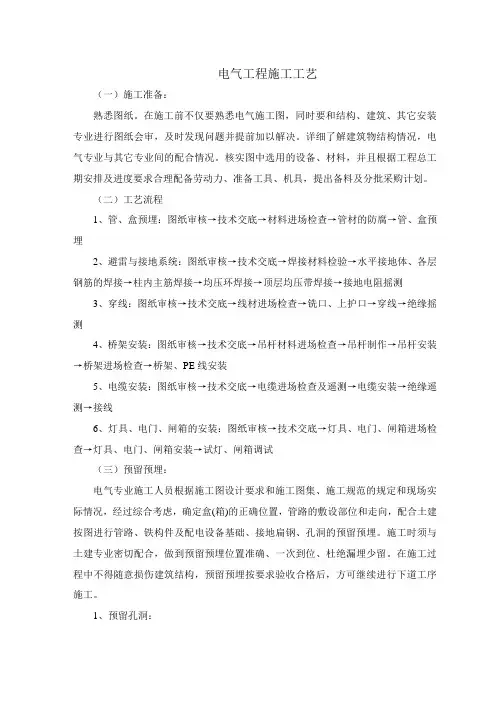

电气工程施工工艺（一）施工准备：熟悉图纸。

在施工前不仅要熟悉电气施工图，同时要和结构、建筑、其它安装专业进行图纸会审，及时发现问题并提前加以解决。

详细了解建筑物结构情况，电气专业与其它专业间的配合情况。

核实图中选用的设备、材料，并且根据工程总工期安排及进度要求合理配备劳动力、准备工具、机具，提出备料及分批采购计划。

（二）工艺流程1、管、盒预埋：图纸审核→技术交底→材料进场检查→管材的防腐→管、盒预埋2、避雷与接地系统：图纸审核→技术交底→焊接材料检验→水平接地体、各层钢筋的焊接→柱内主筋焊接→均压环焊接→顶层均压带焊接→接地电阻摇测3、穿线：图纸审核→技术交底→线材进场检查→铣口、上护口→穿线→绝缘摇测4、桥架安装：图纸审核→技术交底→吊杆材料进场检查→吊杆制作→吊杆安装→桥架进场检查→桥架、PE线安装5、电缆安装：图纸审核→技术交底→电缆进场检查及遥测→电缆安装→绝缘遥测→接线6、灯具、电门、闸箱的安装：图纸审核→技术交底→灯具、电门、闸箱进场检查→灯具、电门、闸箱安装→试灯、闸箱调试（三）预留预埋：电气专业施工人员根据施工图设计要求和施工图集、施工规范的规定和现场实际情况，经过综合考虑，确定盒(箱)的正确位置，管路的敷设部位和走向，配合土建按图进行管路、铁构件及配电设备基础、接地扁钢、孔洞的预留预埋。

施工时须与土建专业密切配合，做到预留预埋位置准确、一次到位、杜绝漏埋少留。

在施工过程中不得随意损伤建筑结构，预留预埋按要求验收合格后，方可继续进行下道工序施工。

1、预留孔洞：在土建绑扎钢筋前，要根据安装与土建施工图纸，确定所留孔洞的准确位置，并做好标志，将落实好的孔洞尺寸交与土建专业，按照孔洞的尺寸加工木盒，待绑扎钢筋完毕后。

与其配合将木盒嵌入图示位置，并将木盒固定牢固，混凝土浇筑完，拆模后再进行技术复核。

2、管路预埋：管材进场前要先进行严格的质量把关，严禁不合格材料进入施工现场施工。

镀锌钢管要壁厚均匀、镀锌层均匀、焊缝均匀，不得有砂眼、裂缝、棱刺和凹扁不平现象，管内壁光滑无毛刺，管口刮光。

电气工程施工工艺一）、配管配线工程1、材料要求：灯具的型号、规格必须符合设计要求和国家的标准规定。

灯内配线严禁外露,灯具配件齐全,无机械损伤、变形、油漆脱落、灯罩破裂、灯箱歪现象.所有灯具应有产品合格证.开关插座符合设计要求，有产品合格证，塑料面板应平整，无弯曲变形等现象。

2、工艺流程:预制加工管弯、支吊架→测定盒、箱固定点位→支架、吊架、固定→盒、箱固定→管路敷设连接→地线跨接→防腐处理→扫管→穿带线→放线与断线→带线绑→带护口→导线连→绝缘摇测3、主要施工方法和技术要求(1）预制预埋:施工前，在熟悉了解装修结构的情况下，掌握电气等专业图纸，把有关尺寸资料画到电气有关施工图上,做好支吊架等的预制,并积极配合装修的施工。

凡由室外引入室内的电气管线应预埋好穿墙管,并做好建筑物的防水处理.（2）本工程的电线管采用镀锌钢管在吊顶内敷设，钢管的弯扁程度不应大于管外径的10%,弯曲半径不小于管外径的10倍。

管路连接时，钢管必有采用丝扣连接,严禁对接和塑料管套接，丝扣连接及管与线盒连接处，必须用专用接地夹做接地跨接线，管与线盒或管与线槽之间必须用锁扣连接。

管子进入线盒的长度为2-5㎜,管子切断口后凿平刮光，以防止出现划伤或其他危险事情。

（3)导线在穿管前,应将管内的积水及杂物清除干净。

穿线时导线颜色应分开，接地线用黄绿相间线,零线用淡蓝线，相线一般用黄、绿、红线,并严禁管内有导线接头.不同回路不得穿入同一根管内。

4、质量要求（1)连接紧密,管口光滑，护口齐全，配管有其支架、吊架应平直牢固、排列整齐，管子弯曲处无明显折皱,油漆防腐完整。

(2）盒、箱设置正确，固定可靠管子进入盒、箱处顺直，在盒、箱内露出的长度小于5MM；用镝紧螺母固定的管口，管子露出锁紧螺母的螺纹为2-4扣，线路进入电气设备和器具的管口位置正确。

（3)金属电线保护管、盒、箱及支架接地（接零）（4）盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当余量。

第1篇一、施工准备1. 熟悉图纸：施工前，施工人员应仔细阅读设计图纸，了解工程要求、施工范围和施工方法。

2. 材料准备：根据设计要求，准备所需的电气设备、电线电缆、接线盒、插座、开关等材料。

3. 施工工具：准备电工工具，如剥线钳、螺丝刀、电焊机、电钻等。

二、施工步骤1. 拆除旧线路：如需改造原有电路，首先拆除旧线路，注意保护电缆、导线等。

2. 检查线路：检查原线路是否合格，如不合格，则建议全部重布。

3. 安装配电箱：在住户总电源处安装漏电保护开关，每户设置分户配电箱，配电箱内设漏电开关，并分数路出线。

4. 开槽布线：按照设计图纸，在墙上开线槽，深度不得超过40mm。

不得在预制板、现浇板、梁、柱上开槽。

5. 穿管布线：所有线路必须穿管，线管及配件必须使用合格产品，并保留产品合格证。

线管内导线截面积不得大于管内径面积的40%。

6. 连接线路：将电线电缆连接到接线盒、插座、开关等电气设备上，确保连接牢固、可靠。

7. 漏电保护：导线间和导线对地间的绝缘电阻应大于0.5MΩ，阻燃管内接地线的接地电阻小于10MΩ。

8. 通电试验：线路布完后，进行通电试验，检查电路是否正常工作。

9. 隐埋管路：PVC管埋入墙体，在线路布完并通电检查合格后方能暗埋，管壁距最终抹灰面应不小于5mm。

10. 固定管路：线管施工必须固定牢固，确保线路安全。

11. 完成施工：检查电路施工质量，确保满足设计要求。

三、施工注意事项1. 施工过程中，注意安全，遵守电气安装规范。

2. 严格按设计图纸施工，确保工程质量。

3. 选用合格材料，确保线路安全、可靠。

4. 施工过程中，注意保护原有设施，避免损坏。

5. 施工完成后，进行通电试验，确保电路正常工作。

总之，电路工程施工工艺是一项细致、严谨的工作，施工人员应严格按照规范进行操作，确保电力系统的安全、可靠和稳定运行。

第2篇一、施工准备1. 施工图纸：严格按照设计图纸进行施工，确保施工质量。

2. 材料设备：选用符合国家标准、厂家合格证齐全的电线、电缆、开关、插座、灯具等材料。

电气工程施工工艺及要求电气工程施工是指在电力系统建设、改造、维护等活动中，通过安装、接线、调试以及其他一系列工艺措施，完成电气设备的良好运行的过程。

电气工程施工工艺及要求是指在电气工程施工中所需的操作和要求，下面将介绍电气工程施工工艺及要求的相关内容。

首先，在电气工程施工前，施工单位应制定合理的施工方案，并根据工程的实际情况确定合理的施工工艺及所需的人员、设备和材料。

施工方案应包括布线图、开关箱图、设备选型及安装位置、接地方案等内容。

其次，在施工过程中，施工单位应安排合格的电工进行施工，电工应持有相应的电工证书，且具备一定的工程经验。

施工单位应提供必要的安全防护设施，保障施工人员的人身安全。

另外，在施工现场，应建立质量管理体系，进行施工质量的监督和控制。

施工单位应按照相关标准和规范对施工过程进行抽查和检验，确保施工质量符合设计要求。

在电气设备安装过程中，应按照电气设备的技术要求进行仔细的安装。

对于金属管线引入墙壁、地板等处，应留有安全接地线和避雷设备接地引线的穿管口，并应尽量缩短接地引线的长度，减少电阻。

在电气设备的接线过程中，应严格按照电器设备接线图进行接线。

接线应具备良好的接触性能，接线头应紧固可靠，并进行绝缘处理，以防止接线松动或触电等事故的发生。

在电气设备调试阶段，应按照设计要求进行设备的运行试验和调试。

对于配电箱、开关箱等设备，应进行开路试验和负荷试验，确保设备能正常运行和满足负荷要求。

最后，在电气工程施工完成后，应进行保养和维护工作，定期对电气设备进行巡视和检修，保持设备的良好运行状态。

总之，电气工程施工工艺及要求是电气工程施工中非常重要的一环，只有按照相关要求进行施工，才能保障电气设备的安全运行和质量达标。

施工单位应严格按照标准和规范进行施工，并建立质量管理体系，确保施工质量和安全。

同时，在施工过程中，施工人员应具备相应的技术和操作能力，保证施工的精细和准确。

电气工程施工工艺1. 引言电气工程施工工艺是指在电气工程施工过程中，按照一定的流程和规范，采取相应的方法和措施，保证施工质量，确保电气设备的正常运行和安全使用。

本文档将介绍电气工程施工工艺的具体步骤和要求，以此为施工人员提供指导和参考。

2. 施工准备在进行电气工程施工之前，需要进行充分的准备工作，包括：- 设计文件的审查和理解，确保对电气工程的需求和要求有清晰的认识；- 准备所需的施工材料和设备，并按照规定进行检验和验收；- 制定详细的施工计划和工期安排，并与相关部门进行沟通和协调；- 确保施工场地的安全和整洁，做好安全措施的准备。

3. 施工流程电气工程施工主要分为以下几个阶段：3.1. 布线布线是指根据设计要求，在施工场地内进行电缆、线槽等设备的敷设工作。

在进行布线之前，需要进行以下准备工作：- 了解电力规划和布线图纸，清楚布线的路径和要求；- 检查电缆和线槽的质量和数量，并进行适当的预留；- 确定布线路径，避免与其他设备和管道相冲突。

3.2. 安装设备在进行设备的安装之前，需要进行以下准备工作：- 检查设备和配件的完整性和质量，并进行验收；- 根据设计要求，选择适当的安装位置和方法，并做好固定和接地工作；- 进行设备的接线和调试工作，确保设备的正常运行和安全使用。

3.3. 接线调试接线调试是指对设备进行电气连接和功能调试的工作。

在进行接线调试之前，需要进行以下准备工作：- 根据设计要求，进行设备的电气连接，并进行必要的绝缘测试；- 检查设备的接线和连接质量，确保接触良好；- 逐步进行设备的功能测试和调试，排除可能存在的故障。

3.4. 验收和维护在完成电气工程施工后，需要进行验收和维护工作，包括：- 进行设备的功能测试和安全检查，确保设备符合要求；- 编制相关的工程竣工文件，并进行归档和备案；- 制定维护计划和保养措施，确保设备的长期稳定运行。

4. 施工要求在进行电气工程施工过程中，需要遵守以下要求：- 严格按照设计要求和规范进行施工，确保施工质量；- 保持施工现场的安全和整洁，遵守相关安全规定；- 做好材料和设备的验收和管理工作，确保质量；- 善于沟通和协调，与其他施工单位保持良好的合作关系；- 及时记录施工过程和问题，并及时解决和反馈。
