室内和室外空气设计参数室内和室外空气设计参数是指在建筑物内外空气环境中需要考虑的各种因素和要求,包括温度、湿度、空气质量、通风等。
这些参数对于人体健康和舒适度至关重要,也是建筑物能源效率的重要因素。
下面将分别介绍室内和室外空气设计的参数。
室内空气设计参数:1.温度:室内温度是人体舒适感的重要因素之一,一般建议室内温度在18-24摄氏度之间。
在不同季节和不同地区,温度要求可能会有所不同。
为了实现恒温效果,可以在建筑物中设置供暖和制冷系统,同时考虑到节能需求和室内空气流动的问题。
2.湿度:室内湿度也是影响人体舒适感和健康的重要因素之一、一般建议室内湿度在40%-60%之间。
过高或过低的湿度可能会引发健康问题,如呼吸道感染、皮肤干燥等。
为了控制室内湿度,可以使用加湿器或除湿器等设备。
3.空气质量:室内空气质量对人体健康至关重要。
关于空气质量,主要包括下面几个方面:-PM2.5和其他细颗粒物含量:PM2.5是指直径小于等于2.5微米的颗粒物,可以进入肺部,对健康有害。
应该对室内空气中的PM2.5含量进行监测,并采取相应措施进行净化。
-甲醛和其他有害气体:室内装修和家具中可能含有有害气体,如甲醛等。
应该减少有害气体的释放,及时通风以提高室内空气质量。
-氧气含量:室内空气中应保持足够的氧气含量,以满足人们的呼吸需求。
通过通风和空气净化设备可以改善室内空气质量。
4.通风:室内通风是保持空气新鲜和保持空气质量的重要手段。
通过通风可以将室内污染物排出,保持室内空气的新鲜,并减少细菌和病毒的传播。
可以通过自然通风和机械通风来实现室内通风,根据具体情况选择合适的通风方式。
室外空气设计参数:1.空气质量:室外空气质量对人体健康和大气环境质量有着重要影响。
室外空气中的颗粒物、有害气体和臭氧等污染物的含量应符合相关的环保标准。
保证室外空气质量对于人们呼吸的健康至关重要。
2.温度:室外温度是室内空调调节温度的重要参考。
室外温度的高低直接影响室内供暖和制冷系统的运行效果。

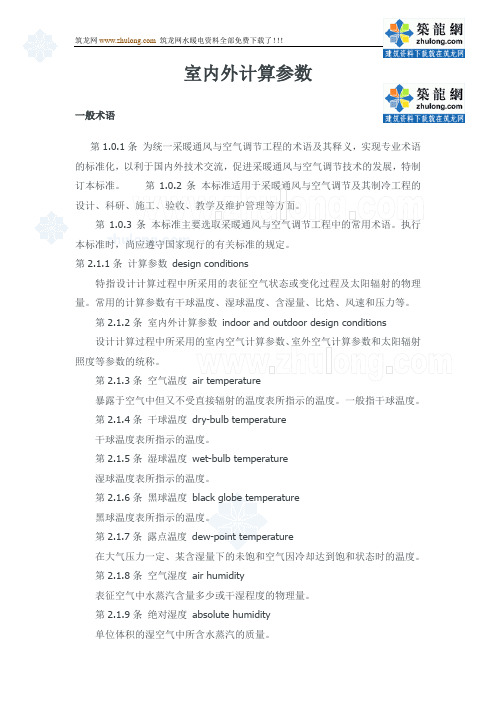

室内外计算参数一般术语第1.0.1条为统一采暖通风与空气调节工程的术语及其释义,实现专业术语的标准化,以利于国内外技术交流,促进采暖通风与空气调节技术的发展,特制订本标准。
第1.0.2条本标准适用于采暖通风与空气调节及其制冷工程的设计、科研、施工、验收、教学及维护管理等方面。
第1.0.3条本标准主要选取采暖通风与空气调节工程中的常用术语。
执行本标准时,尚应遵守国家现行的有关标准的规定。
第2.1.1条计算参数design conditions特指设计计算过程中所采用的表征空气状态或变化过程及太阳辐射的物理量。
常用的计算参数有干球温度、湿球温度、含湿量、比焓、风速和压力等。
第2.1.2条室内外计算参数indoor and outdoor design conditions设计计算过程中所采用的室内空气计算参数、室外空气计算参数和太阳辐射照度等参数的统称。
第2.1.3条空气温度air temperature暴露于空气中但又不受直接辐射的温度表所指示的温度。
一般指干球温度。
第2.1.4条干球温度dry-bulb temperature干球温度表所指示的温度。
第2.1.5条湿球温度wet-bulb temperature湿球温度表所指示的温度。
第2.1.6条黑球温度black globe temperature黑球温度表所指示的温度。
第2.1.7条露点温度dew-point temperature在大气压力一定、某含湿量下的未饱和空气因冷却达到饱和状态时的温度。
第2.1.8条空气湿度air humidity表征空气中水蒸汽含量多少或干湿程度的物理量。
第2.1.9条绝对湿度absolute humidity单位体积的湿空气中所含水蒸汽的质量。
第2.1.10条相对湿度relative humidity空气实际的水蒸汽分压力与同温度下饱和状态空气的水蒸汽分压力之比,用百分率表示。
第2.1.11条历年值annual(value)逐年值。
采暖通风与空气调节设计规范◆标准号:GB 50019-2003◆发布日期:2003 年◆实施日期:2004 年4 月1 日◆发布单位:建设部◆出版单位:中国计划出版社第二章室内外计算参数第一节室内空气计算参数第 2.1.1 条设计集中采暖时,冬季室内计算温度,应根据建筑物的作途,按下列规定采用:一、民用建筑的主要房间,宜采用16 -20 ℃;二、生产厂房的工作地点:轻作业不应低于15 ℃;中作业不应低于12 ℃;重作业不应低于10 ℃。
注:( 1 )作业各类的划分,应按国家现行的《工业企业设计卫生标准》执行。
( 2 )当每名工人占用较大面积(50 -100m2 )时,轻工业可低至10 ℃;中作业可低至7 ℃,重作业可低至 5 ℃。
三、辅助建筑及辅助用室,不应低于下列数值:浴室25 ℃;更衣室23 ℃;托儿所、幼儿园、医务室20 ℃;办公用室16 -18 ℃;食堂14 ℃;盥洗室、厕所12 ℃。
注:当工艺或使用条件有特殊要求时,各类建筑物的室内温度,可参照有关专业标准、规范的规定执行。
第 2.1.2 条设置集中采暖的建筑物,冬季室内生活地带或作业地带地平均风速,应符合下列规定:一、民用建筑及工业企业辅助建筑物,不宜大于0.3m /s ;二、生产厂房的工作地点,当室内散热量小于23W/m3[20kcal/ (m3 · h )] 时,不宜大于0.3m /s ;当室内散热量天于或等于23W/m3 时,不宜大于0.5m /s 。
注:设置空气调节的条件,应符合本规范第 5.1.1 条的规定。
第 2.1.4 条当工艺无特殊要求时,生产厂房夏季工作地点的温度,应根据夏季通风室外计算温度及其与工作地点温度的允许温差,按[表 2.1.4 ]确定。
夏季工作地点(℃)[表 2.1.4 ]注:如受条件限制,在采取通风降温措施后仍不能达到本表要求时,允许温差可加大 1 -2 ℃。
第 2.1.5 条设置局部送风的生产厂房,其室内工作地点的允许风速,应按本规范第 4.3.5 条至第 4.3.7 条的有关规定执行。
第一章室外空气计算参数4.1.1主要城市的室外空气计算参数应按本规范附录A采用。
对于附录A未列入的城市,应按本节的规定进行计算确定,若基本观测数据不满足本节要求,其冬夏两季室外计算温度,也可按本规范附录B所列的简化方法确定。
4.1.2供暖室外计算温度应采用历年平均不保证5天的日平均温度。
4.1.3冬季通风室外计算温度,应采用累年最冷月平均温度。
4.1.4冬季空调室外计算温度,应采用历年平均不保证1天的日平均温度。
4.1.5冬季空调室外计算相对湿度,应采用累年最冷月平均相对湿度。
4.1.6夏季空调室外计算干球温度,应采用历年平均不保证50小时的干球温度。
4.1.7夏季空调室外计算湿球温度,应采用历年平均不保证50小时的湿球温度。
4.1.8夏季通风室外计算温度,应采用历年最热月14时的月平均温度的平均值。
4.1.9夏季通风室外计算相对湿度,应采用历年最热月14时的月平均相对湿度的平均值。
4.1.10夏季空调室外计算日平均温度,应采用历年平均不保证5天的日平均温度。
4.1.11夏季空调室外计算逐时温度,可按下式确定:式中:——室外计算逐时温度(℃);——夏季空调室外计算日平均温度(℃);β——室外温度逐时变化系数按表4.1.11确定;——夏季室外计算平均日较差;——夏季空调室外计算干球温度(℃)。
表4.1.11室外温度逐时变化系数4.1.12当室内温湿度必须全年保证时,应另行确定空调室外计算参数。
仅在部分时间工作的空调系统,可根据实际情况选择室外计算参数。
4.1.13冬季室外平均风速,应采用累年最冷3个月各月平均风速的平均值;冬季室外最多风向的平均风速,应采用累年最冷3个月最多风向(静风除外)的各月平均风速的平均值;夏季室外平均风速,应采用累年最热3个月各月平均风速的平均值。
4.1.14冬季最多风向及其频率,应采用累年最冷3个月的最多风向及其平均频率;夏季最多风向及其频率,应采用累年最热3个月的最多风向及其平均频率;年最多风向及其频率,应采用累年最多风向及其平均频率。

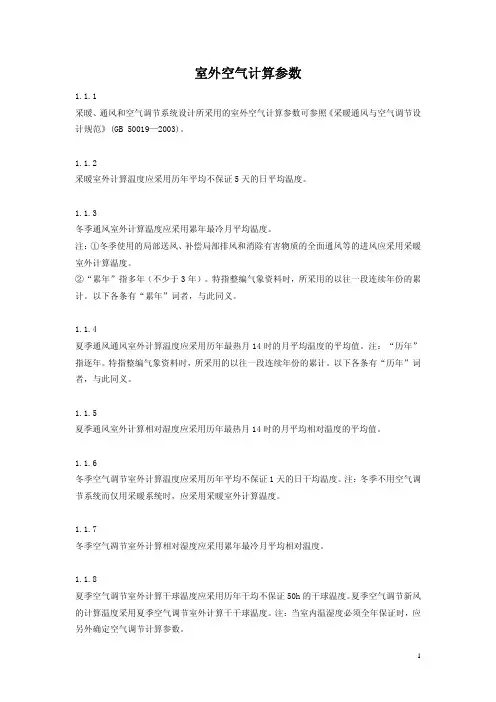

室外空气计算参数1.1.1采暖、通风和空气调节系统设计所采用的室外空气计算参数可参照《采暖通风与空气调节设计规范》(GB 50019—2003)。
1.1.2采暖室外计算温度应采用历年平均不保证5天的日平均温度。
1.1.3冬季通风室外计算温度应采用累年最冷月平均温度。
注:①冬季使用的局部送风、补偿局部排风和消除有害物质的全面通风等的进风应采用采暖室外计算温度。
②“累年”指多年(不少于3年)。
特指整编气象资料时,所采用的以往一段连续年份的累计。
以下各条有“累年”词者,与此同义。
1.1.4夏季通风通风室外计算温度应采用历年最热月14时的月平均温度的平均值。
注:“历年”指逐年。
特指整编气象资料时,所采用的以往一段连续年份的累计。
以下各条有“历年”词者,与此同义。
1.1.5夏季通风室外计算相对湿度应采用历年最热月14时的月平均相对温度的平均值。
1.1.6冬季空气调节室外计算温度应采用历年平均不保证1天的日干均温度。
注:冬季不用空气调节系统而仅用采暖系统时,应采用采暖室外计算温度。
1.1.7冬季空气凋节室外计算相对湿度应采用累年最冷月平均相对温度。
1.1.8夏季空气调节室外计算干球温度应采用历年干均不保证50h的干球温度。
夏季空气调节新风的计算温度采用夏季空气调节室外计算干干球温度。
注:当室内温湿度必须全年保证时,应另外确定空气调节计算参数。
1.1.9夏季空气调节室外计算相对湿度应采用历年平均不保证50h的湿球温度。
1.1.10夏季空气凋节室外计算日干均温度应采用历年平均不保证5天的日平均温度。
1.1.11夏季空气调节室外计算逐时温度可按下式确定:tsh=twp+βΔtr(1.2.11-1)Δtr=(twg-twp)/0.52(1.2.11-2)式中 tsh — 室外计算逐时温度(℃);twp — 夏季空气调节室外计算日平均温度(℃);β— 室外温度逐时变化系数,按表1.2.11采用;Δtr — 夏季室外计算平均日较差(℃);twg — 夏季空气调节室外计算干干球温度(℃),按表1.2.8条采用。
室内外计算参数一般术语第1.0.1条为统一采暖通风与空气调节工程的术语及其释义,实现专业术语的标准化,以利于国内外技术交流,促进采暖通风与空气调节技术的发展,特制订本标准。
第1.0.2条本标准适用于采暖通风与空气调节及其制冷工程的设计、科研、施工、验收、教学及维护管理等方面。
第1.0.3条本标准主要选取采暖通风与空气调节工程中的常用术语。
执行本标准时,尚应遵守国家现行的有关标准的规定。
第2.1.1条计算参数design conditions特指设计计算过程中所采用的表征空气状态或变化过程及太阳辐射的物理量。
常用的计算参数有干球温度、湿球温度、含湿量、比焓、风速和压力等。
第2.1.2条室内外计算参数indoor and outdoor design conditions设计计算过程中所采用的室内空气计算参数、室外空气计算参数和太阳辐射照度等参数的统称。
第2.1.3条空气温度air temperature暴露于空气中但又不受直接辐射的温度表所指示的温度。
一般指干球温度。
第2.1.4条干球温度dry-bulb temperature干球温度表所指示的温度。
第2.1.5条湿球温度wet-bulb temperature湿球温度表所指示的温度。
第2.1.6条黑球温度black globe temperature黑球温度表所指示的温度。
第2.1.7条露点温度dew-point temperature在大气压力一定、某含湿量下的未饱和空气因冷却达到饱和状态时的温度。
第2.1.8条空气湿度air humidity表征空气中水蒸汽含量多少或干湿程度的物理量。
第2.1.9条绝对湿度absolute humidity单位体积的湿空气中所含水蒸汽的质量。
第2.1.10条相对湿度relative humidity空气实际的水蒸汽分压力与同温度下饱和状态空气的水蒸汽分压力之比,用百分率表示。
第2.1.11条历年值annual(value)逐年值。
暖通知识第2.2.1条采暖室外计算温度,应采历年平均不保证5天的日平均温度。
注:本条及本节其他文中所谓"不保证"。
系针对室外空气温度状况而言,"历年平均不保证",系针对累年不保证总天数或小时数的历年平均值而言。
第2.2.2条冬季通风室外计算温度,应采用累年最冷月平均温度。
第2.2.3条夏季通风室外计算温度,应采用历年最热月14时的月平均温度的平均值。
第2.2.4条夏季通风室外计算相对湿度,应采用历年最热月14时的月平均相对湿度的平均值。
第2.2.5条冬季空气调节室外计算温度,应采用历年平均不保证1天的日平均温度。
第2.2.6条冬季空调节室外计算相对湿度,应采用累年最冷月平均相对湿度。
第2.2.7条夏季空气调节室外计算干球温度,应采用历年平均不保证50h的干球温度。
注:统计干温球温度时,宜采用当地气象台站每天4次的定时温度记录,并以每次记录值代表6h的温度值核算。
第2.2.8条夏季空气调节室外计算湿球温度,应采用历年平均不保证50h的湿球温度。
第2.2.9条夏季空气调节室外计算日平均温度,应采用历年平均不保证5天的日平均温度。
第2.2.10条夏季空气调节室外计算逐时温度,可按下式确定:tsh=twp+βΔtr(2.2.10-1)式中:tsh---室外计算逐时温度(℃)twp---夏季空气调节室外计算日平均温度(℃),按本规范第2.2.9条采用。
β---室外温度逐时变化系数,按2.2.10采用;Δtr---夏季室外计算平均日较差,应按下式计算:室外温度逐时变化系数560)this.width=560">式中:Δtr---夏季空气调节室外计算干球温度(℃),按本规范第2.2.7条采用。
其他符号意义同式(2.2.10-1)。
第2.2.11条当室内温湿度必须全年保证时,应另行确定空气调节室外计算参数。
更多文章/ 长沙地暖 cscnwk仅在部分时间(如夜间)工作的空气调节系统,可不遵守本规范第2.2.7条至第2.2.10条的规定。
民用建筑供暖通风与空气调节设计规范1 总则1.0.1 为了在民用建筑供暖通风与空气调节设计中贯彻执行国家技术经济政策,合理利用资源和节约能源,保护环境,促进先进技术应用,保证健康舒适的工作和生活环境,制定本规范。
1.0.2 本规范适用于新建、改建和扩建的民用建筑的供暖、通风与空气调节设计,不适用于有特殊用途、特殊净化与防护要求的建筑物以及临时性建筑物的设计。
1.0.3 供暖、通风与空气调节设计方案,应根据建筑物的用途与功能、使用要求、冷热负荷特点、环境条件以及能源状况等,结合国家有关安全、节能、环保、卫生等政策、方针,通过经济技术比较确定。
在设计中应优先采用新技术、新工艺、新设备、新材料。
1.0.4 在供暖、通风与空气调节设计中,对有可能造成人体伤害的设备及管道,必须采取安全防护措施。
1.0.5 在供暖、通风与空调系统设计中,应设有设备、管道及配件所必需的安装、操作和维修的空间,或在建筑设计时预留安装维修用的孔洞。
对于大型设备及管道应提供运输和吊装的条件或设置运输通道和起吊设施。
1.0.6 在供暖、通风与空气调节设计中,应根据现有国家抗震设防等级要求,考虑防震或其他防护措施。
1.0.7 供暖、通风与空气调节设计应考虑施工、调试及验收的要求。
当设计对施工、调试及验收有特殊要求时,应在设计文件中加以说明。
1.0.8 民用建筑供暖、通风与空气调节的设计,除应符合本规范的规定外,尚应符合国家现行有关标准的规定。
2 术语2.0.1 预计平均热感觉指数(PMV) predicted mean votePMV指数是以人体热平衡的基本方程式以及心理生理学主观热感觉的等级为出发点,考虑了人体热舒适感诸多有关因素的全面评价指标。
PMV指数表明群体对于(+3~-3)七个等级热感觉投票的平均指数。
2.0.2 预计不满意者的百分数(PPD) predicted percent of dissatisfied PPD指数为预计处于热环境中的群体对于热环境不满意的投票平均值。
一、空调负荷估算1.1室内、外空气的空调设计参数室内空气的空调设计参数●在我国的“采暧通风与空气调节设计规范”中规定,舒适性空调的室内设计参数为:夏季:温度24∽28℃相对湿度40%∽65%风速≯0.3 m/s冬季:温度18∽22℃相对湿度40%∽60%风速≯0.2 m/s2、室外空气的空调设计参数(我国主要城市的室外空气气象参数见相关手册)●主要从两个方面影响系统的设计容量:●①、由于室内外存在温差通过建筑围护结构的传热量●②、空调系统采用的新鲜空气量在状态不同于室内空气状态时,需要花一定的能量将其处理到室内空气状态。
几个术语⑴冬季空调室外空气计算温度:采用历年平均不保证1天的日平均温度;⑵冬季空调室外空气计算相对湿度:采用累年最冷月平均相对湿度⑶夏季空调室外空气计算干球温度:采用历年平均不保证50小时的干球温度⑷夏季空调室外空气计算湿球温度:采用历年平均不保证50小时的湿球温度⑸夏季空调室外空气计算日平均温度:采用历年平均不保证5天的日平均温度1.2空调房间的冷负荷●空调房间的冷负荷包括:●①建筑围护结构传入室内热量(太阳辐射进入的热和室内外空气温差经围护结构传入的热量)形成的冷负荷;●②人体散热形成的冷负荷;●③灯光照明散热形成的冷负荷;●④设备散热形成的冷负荷;●⑤食物散热形成的冷负荷;●⑥空气渗透带入室内的冷负荷。
●以上冷负荷的计算可参见<实用供热空调设计手册>1.3空调房间的湿负荷●空调房间内的散湿量有人体散湿、敞开水面蒸发散湿等。
●①人体散湿量W=0.001nn’g kg/h式中g_成年男子的小时散湿量g/hn-室内总人数,n’-群集系数●②敞开水表面散湿量W= ωF kg/h式中ω-单位水面蒸发量1.4、建筑物空调冷、热负荷的估算(待完善)1.5典型城市住宅冷热指标(待完善)二、中央空调系统选择1、空调系统的分类空调系统一般可按负担室内热湿负荷所用的介质分为全空气系统、全水系统、空气-水系统和制冷剂系统。
《民用建筑供暖通风与空气调节设计规范GB50736-2012》强制性条文第三章室内空气设计参数一.3.0.6 1 公共建筑主要房间每人所需最小新风量应符合表3.0.6-1规定。
3【条文说明】表3.0.6设计最小新风量。
部分强制性条文。
表3.0.6-1~表3.0.6-4最小新风量指标综合考虑了人员污染和建筑污染对人体健康的影响。
1表3.0.6-1中未做出规定的其他公共建筑人员所需最小新风量,可按照国家现行卫生标准中的容许浓度进行计算确定,并应满足国家现行相关标准的要求。
2由于居住建筑和医院建筑的建筑污染部分比重一般要高于人员污染部分,按照现有人员新风量指标所确定的新风量没有体现建筑污染部分的差异,从而不能保证始终完全满足室内卫生要求;因此,综合考虑这两类建筑中的建筑污染与人员污染的影响,以换气次数的形式给出所需最小新风量。
其中,居住建筑的换气次数参照ASHRAE Standard62.1确定,医院建筑的换气次数参照《日本医院设计和管理指南》HEAS-02确定。
医院中洁净手术部相关规定参照《医院洁净手术部建筑技术规范》GB50333。
第五章供暖二.5.2.1集中供暖系统的施工图设计,必须对每个房间进行热负荷计算。
【条文说明】集中供暖的建筑,供暖热负荷的正确计算对供暖设备选择、管道计算以及节能运行都起到关键作用,特设置此条,且与现行《严寒和寒冷地区居住建筑节能设计标准》JGJ26和《公共建筑节能设计标准》GB50189保持一致.在实际工程中,供暖系统有时是按照“分区域”来设置的,在一个供暖区域中可能存在多个房间,如果按照区域来计算,对于每个房间的热负荷仍然没有明确的数据.为了防止设计人员对“区域”的误解,这里强调的是对每一个房间进行计算而不是按照供暖区域来计算。
三.5.3.5管道有冻结危险的场所,散热器的供暖立管或支管应单独设置。
【条文说明】对于管道有冻结危险的场所,不应将其散热器同邻室连接,立管或支管应独立设置,以防散热器冻裂后影响邻室的供暖效果。
《采暖通风与空气调节设计规范》GB 50019—2003强制性条文第三章室内外计算参数建筑物室内人员所需最小新风量,应符合以下规定:1、民用建筑人员所需最小新风量按国家现行有关卫生标准确定;2、工业建筑应保证每人不小于/h 的新风量。
第四章采暖围护结构的最小传热阻,应按下式确定:(-1)或(-2)式中:R0,min——围护结构的最小传热阻(m2·℃/W);tn——冬季室内计算温度(℃),按本规范第条和第4.2.4 条采用;tw——冬季围护结构室外计算温度(℃),按本规范第条采用;α——围护结构温差xx系数,按本规范表-1 采用;∆tw ——冬季室内计算温度与围护结构内表面温度的允许温差(℃),按本规范表-2 采用;an——围护结构内表面换热系数[ W/(m2·℃) ],按本规范表-3 采用;Rn——围护结构内表面换热阻(m2·℃/W),按本规范表-3 采用。
注: 1 本条不适用于窗、xx和天窗。
2 砖石墙体的传热阻,可比式(-1,4.1.8-2)的计算结果小5%。
3 外门(xx除外)的最小传热阻,不应小于按采暖室外计算温度所确定的外墙最小传热阻的60%。
4 当相邻房间的温差大于时,内围护结构的最小传热阻,亦应通过计算确定。
5 当居住建筑、医院及xx等建筑物采用轻型结构时,其外墙最小传热阻,尚应符合国家现行《民用建筑热工设计规范》(GB 50176)及《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ 26)的要求。
表-1 温差xx系数(α)表-2 允许温差∆ty值(℃)注:1 室内空气干湿程度的区分,应根据室内温度和相对湿度按表-4 确定。
2 与室外空气相通的楼板和非采暖地下室上面的楼板,其允许温差值∆ty,可采用。
3 表中:tn——同式(-1,4.1.8-2);tw——在室内计算温度和相对湿度状况下的露点温度(℃)。
表-3 换热系数(αn)和换热阻值(Rn)注:表中h ——肋高(m);s ——肋间净距(m)。
《民用建筑供暖通风与空气调节设计规范GB50736-2012>强制性条文第三章室内空气设计参数一. 1公共建筑主要房间每人所需最小新风量应符合表规定。
表公共建筑主要房间每人所需最小新风量[m3/(h人)]【条文说明】表设计最小新风量。
部分强制性条文。
表表最小新风量指标综合考虑了人员污染和建筑污染对人体健康的影响。
1表中未做出规定的其他公共建筑人员所需最小新风量,可按照国家现行卫生标准中的容许浓度进行计算确定,并应满足国家现行相关标准的要求。
2由于居住建筑和医院建筑的建筑污染部分比重一般要高于人员污染部分,按照现有人员新风量指标所确定的新风量没有体现建筑污染部分的差异,从而不能保证始终完全满足室内卫生要求;因此,综合考虑这两类建筑中的建筑污染与人员污染的影响,以换气次数的形式给出所需最小新风量。
其中,居住建筑的换气次数参照ASHRAE确定,医院建筑的换气次数参照《日本医院设计和管理指南》HEAS-02确定。
医院中洁净手术部相关规定参照《医院洁净手术部建筑技术规范》GB50333第五章供暖二•集中供暖系统的施工图设计,必须对每个房间进行热负荷计算。
【条文说明】集中供暖的建筑,供暖热负荷的正确计算对供暖设备选择、管道计算以及节能运行都起到关键作用,特设置此条,且与现行《严寒和寒冷地区居住建筑节能设计标准》JGJ26和《公共建筑节能设计标准》GB50189保持一致.在实际工程中,供暖系统有时是按照“分区域”来设置的,在一个供暖区域中可能存在多个房间,如果按照区域来计算,对于每个房间的热负荷仍然没有明确的数据•为了防止设计人员对“区域”的误解,这里强调的是对每一个房间进行计算而不是按照供暖区域来计算。
三•管道有冻结危险的场所,散热器的供暖立管或支管应单独设置。
【条文说明】对于管道有冻结危险的场所,不应将其散热器同邻室连接,立管或支管应独立设置,以防散热器冻裂后影响邻室的供暖效果。
四•幼儿园、老年人和特殊功能要求的建筑的散热器必须暗装或加防护罩。
采暖通风与空气调节设计规范(GBJ19-87)中华人民共和国国家标中华人民共和国国家标准采暖通风与空气调节设计规范GBJ19―87中华人民共和国国家标准采暖通风与空气调节设计规范GBJ19―87主编部门:中国有色金属工业总公司批准部门:中华人民共和国国家计划委员会实行日期:1988年8月1日关于发布《采暖通风与空气调节设计规范》的通知计标〔1987〕2480号根据原国家建委(81)建发设字第546号文的通知,由中国有色金属工业总公司,会同有关部门共同修订《工业企业采暖通风和空气调节设计规范》TJ19―75,已经有关部门会审。
现批准修订后的《采暖通风与空气调节设计规范》GBJ19―87为国家标准,自1988年8月1日起施行,原《工业企业采暖通风和空气调节设计规范》TJ19―75同时废止。
国家计划委员会1987年12月30日修订说明本规范是根据原国家建委(81)建发设字第546号文的通知要求,由中国有色金属工业总公司负责主编,具体由北京有色冶金设计研究总院,会同国内有关设计、科研和高等院校等17个单位,对原《工业企业采暖通风和空气调节设计规范》TJ19―75(试行)进行修订而成的。
在修订过程中,修订组进行了比较广泛深入的调查研究,总结了国内实践经验,吸取了近年来有关的科研成果,查阅了国内外大量资料,借鉴了国外同类技术中符合我国实际的内容,多次征求了全国各有关单位以及香港地区的意见,对其中一些重要问题进行了专题研究和反复讨论,最后召开了全国审查会议,会同各有关部门共同审查定稿。
本规范共分八章和十三个附录,主要内容有:总则、室内外计算参数、采暖、通风、空气调节、制冷、自动控制和消声与隔振等。
在执行本规范过程中,请各单位注意总结经验,积累资料,如发现需要修改和补充之处,请将意见和有关资料寄北京有色冶金设计研究总院暖通规范管理组(北京复兴路12号),以便今后修订时参考。
中国有色金属工业总公司1987年12月主要符号A――声级;矩形送风口边长a――围护结构温差修正系数;紊流系数B――距离;矩形送风口边长b――指数;系数C――静风;有效热压差与有效风压差之比;系数cf――风压系数CL――逐时冷负荷cp――空气的定压比热容cr――热压系数D――围护结构热惰性指标;直径dg――工作地点的宽度d――含湿量do――送风口的直径ds――送至工作地点的气流宽度E――东;东风F,f――面积Fo――送风口的有效截面积Fj――进风口面积Fp――排风口面积G――通风量Gj――进风量Gp――排风量g――重力加速度H――高度;水平h――高度;计算门窗的中心线标高;高差hj――进风口中心与中和界的高差hp――排风口中心与中和界的高差hz――中和界标高I――焓J――太阳总辐射照度Jp――太阳总辐射照度的日平均值K――传热系数;安全系数L――风量;空气量l――门窗缝隙计算长度m――散热量有效系数;渗透冷空气量的综合修正系数 m1,m2,m3――系数N――北;北风n――建筑物的楼层数;渗透冷空气量的朝向修正系数P――电动机功率Pn――电动机轴功率△P――系统总压力损失△Pmin――调节阀全开时的压力损失Q――散热量;显热量;耗热量Qf――辐射散热量Ro――围护结构传热阻Ro2min――围护结构的最小传热阻Rj――围护结构本体的热阻Rn――围护结构内表面换热阻Rw――围护结构外表面换热阻S――压力损失比;南;南风;距离s――净距to――送风口的出口温度td――屋顶下的温度tg――工作地点温度t1――露点温度t1p――累年最冷月平均温度t1s――邻室计算平均温度tmax――累年极端最高温度tn,tn′――分别为室内计算温度和竖井计算温度tnp――室内平均温度tp――排风温度tp2min――累年最低日平均温度trp――累年最热月平均温度tsh――夏季空气调节室外计算逐时温度ts2max――与累年极端最高温度和最热月平均相对湿度相对应的湿球温度ts2rp――与累年最热月平均温度和平均相对湿度相对应的湿球温度tw――围护结构室外计算温度twf――夏季通风室外计算温度twg――夏季空气调节室外计算干球温度twk――冬季空气调节室外计算温度twl――逐时冷负荷计算温度twn――采暖室外计算温度twp――夏季空气调节室外计算日平均温度 tws季空气调节室外计算湿球温度tzp季空气调节室外计算日平均综合温度 tzs季空气调节室外计算逐时综合温度△tH温度梯度△t1s计算平均温度与室外计算日平均温度之差△tr夏季室外计算平均日较差△ty室内计算温度与围护结构内表面温度的允许温差 vo冬季室外平均风速;送风口的出口风速Vg――工作地点平均风速W――西;西风Z――距离α――系数αn―围护结构内表面换热系数αw―围护结构外表面换热系数β――夏季室外温度逐时变化系数ξj―进风口的局部阻力系数ξr―排风口的局部阻力系数ρ――围护结构外表面对于太阳辐射热的吸收系数ρnp――室内空气的平均密度ρp――排风温度下的空气密度ρwi通风室外计算温度下的空气密度ρwn采暖室外计算温度下的空气密度目录第一章总则第二章室内外计算参数第一节室内空气计算参数第二节室外空气计算参数第三节夏季太阳辐射照度第三章采暖第一节一般规定第二节热负荷第三节散热器采暖第四节辐射采暖第五节热风采暖与热风幕第六节采暖管道第七节蒸汽喷射器第四章通风第一节一般规定第二节自然通风第三节隔热降温第四节机械通风第五节除尘与净化第六节防火与防爆第七节设备、风管及其他第五章空气调节第一节一般规定第二节负荷计算第三节系统设计第四节气流组织第五节空气处理第六章制冷第一节一般规定第二节压缩式制冷第三节热力制冷第四节机房设计、设备布置及其他第七章自动控制第一节一般规定第二节检测、联锁与信号显示第三节自动调节与控制第四节制冷装置的自动保护与控制第八章消声与隔振第一节一般规定第二节消声与隔声第三节隔振附录一名词解释附录二室外气象参数附录三室外计算温度的简化统计方法附录四夏季太阳总辐射照度附录五夏季透过标准窗玻璃的太阳辐射照度附录六夏季空气调节大气透明度分布图附录七加热由门窗缝隙渗入室内的冷空气的耗热量附录八渗透冷空气量的朝向修正系数n值附录九自然通风的计算附录十系统式局部送风的计算附录十一除尘风管的最小风速附录十二法定计量单位与习用非法定计量单位换算表附录十三本规范用词说明附加说明第一章总则第12021条为了在采暖、通风和空气调节设计中,体现艰苦奋斗、勤俭建国精神,贯彻国家现行的有关方针政策,以便为安全生产、改善生活和劳动条件、节约能源、保护环境、保证产品质量和提高劳动生产率提供必要的条件,特制订本规范。
§3-1室内空气计算参数的确定一、计算空调冷(热)、湿负荷的目的为了保持室内良好的空气环境,及时消除室内、外干扰因素而形成的冷(热)、湿负荷,必须进行空调负荷计算,以便选取合适的空气处理设备以及制冷机。
二、室内空气计算参数1、舒适性空调根据我国《采暖通风与空气调节设计规范》(GBJ19-87)中的规定:夏季:温度=26±20C,相对湿度=40~65%,风速≤0。
3m/s;冬季:温度=20±20C,相对湿度=40~60%,风速≤0.2m/s。
2、工艺性空调由生产工艺过程的特殊要求决定。
§3-2室外空气计算参数的确定确定室外空气计算参数的作用:(1)计算通过围护结构传入室内的热量或室内传至室外的热量时,要以室外空气计算温度为依据;(2)加热或冷却满足卫生和正压需要的新风所需要的热量或冷量与室外空气计算干湿球温度有关.一、夏季空调室外空气计算参数1、夏季空调室外空气计算干湿球温度确定夏季空调室外空气计算干湿球温度的作用:(1)作为新风符合的计算温度;(2)作为围护结构传热的最高计算温度;(3)确定室外新风状态点。
2、夏季空调室外空气计算日平均温度和逐时温度其作用是:计算围护结构传热应当考虑室外温度的波动的影响以及围护结构对温度的衰减和延迟作用,应按照不稳定传热计算。
因此,除了干球温度以外,还需要知道设计日的室外日平均温度和逐时温度。
二、冬季空调室外空气计算参数1、冬季空调室外空气计算干球温度冬季空调系统加热加湿所需费用小于夏季冷却减湿费用,为了便于计算,冬季围护结构传热可按稳定传热计算,而不考虑室外气温的波动,只给定一个室外空气计算干球温度作为来计算围护结构传热和新风负荷。
2、冬季空调室外空气计算相对湿度由于冬季室外空气的含湿量远较夏季小,其变化也很小,只采用室外空气计算相对湿度确定室外新风计算状态.以上室外空气计算参数均可以在空气调节设计手册中查到.<〈返回§2-4空调房间的冷(热)、湿负荷计算一、瞬时得热量与冷负荷的关系及计算结论:得热量和冷负荷有时相等,有时不等。
第四章室内和室外空气设计参数
4.1内空气设计参数
4.1.1舒适性空调室内空气设计参数
舒适性空调泛指生活环境中如居室、办公室、餐厅等对温度、湿度没有太高的精度要求的空调方式。
舒适性空调室内空气的温度、相对湿度要求见表4-1所示。
表4-1 舒适性空调室内设计温湿度及风速
部分建筑的室内空气设计温、湿度见表4-2所示。
民用建筑空气调节房间室内计算温度见表1-4-3所示。
表4-2 部分建筑的室内空气设计温、湿度
表4-3 民用建筑空气调节房间室内计算温度
4.1.2工艺性空调室内空气设计参数
工艺性空调室内空气设计参数见表4-4至表4-5所示。
表4-4 工艺性空调室内空气设计参数
表4-5 机械工业部分室内参数要求
4.1.3电子计算机房的温、湿度要求
电子计算机房的温、湿度标准值见表4-6所示。
电子计算机房的温、湿度条件见表4-7所示。
表4-6 温、湿度标准值
表4-7 电子计算机房的温、湿度条件
4.2 室外空气设计参数
1、 夏季空调室外计算干球温度t K 室外气象参数可按下面简化公式计算 夏季空调室外计算干球温度
t K = 0.47 t x + 0.53 t r (℃) 式中 t x ——累年最热月平均温度 (℃) t r ——累年极端最高温度 (℃)
2、 夏季空调室的计算湿球温度t s (平均每年不保证50小时) 湿球温度t s 应分区计算 (1) 北部地区
黑龙江、吉林、辽宁、新疆、青海、甘肃、宁夏、内蒙和西藏等省、自治区计算公式如下
t s = 0.72 t sx + 0.28 t sr (℃) (2) 中部地区
陕西、山西、北京、天津、河北、河南、山东、上海、江苏、安徽和湖北的
北部等省、市和地区计算公式如下
t s = 0.75 t sx + 0.25 t sr (℃) (3) 南部地区
浙江、江西、福建、台湾、湖南、广东、广西、云南、贵州及湖北中部、南部等省、自治区和地区计算公式如下
t s = 0.8 t sx + 0.2 t sr (℃) 以上三式中:
t sx ——由累年最热月平均温度和月平均相对湿度,在当地大气压下的i-d 图上查得的湿球温度 (℃)
t sr ——由累年极端最高温度和最热月平均相对湿度,在当地大气压下的i-d 图上查得的湿球温度 (℃) 3、 夏季空调日平均温度t kp
t kp = 0.8 t x + 0.2 t r (℃) 4夏季通风室外计算温度t f
t f =0.71 t x +0.29 t r (℃) 5冬季空调室外计算温度t wk
t wk =0.3 t a + 0.7 t p (℃) 式中 t a ——累年最冷月平均温度 (℃) t p ——累年最低日平均温度 (℃)
6冬季空调室外计算相对湿度应采用历年一月份月平均相对湿度的平均值 7供暖室外计算温度t w
t w =0.57 t a + 0.43 t p (℃)
我国若干城市的空调室外空气设计参数见表4-8所示。
该表是根据暖通设计规范所确定的室外空气设计参数原则而进行计算求出的。
表4-8 空调室外空气设计参数
续表。
