下载文档原格式
热处理淬火介质随着技术的发展，热处理淬火介质的种类越来越多，适用范围广。
热处理淬火介质包含水溶性淬火介质和油性淬火介质。
水溶性淬火介质提供各类淬火介质，品种多，满足各种不同的热处理工艺及不同材质的工件要求，水性淬火介质产品种类及选用方法：THIF-502PAG淬火液主要成份：聚醚类高分子材料。
优点：经济环保，调整浓度可达到水和油之间任意冷速，淬硬层深，淬火硬度均匀，减少变型和开裂，工件干净。
缺点：使用液温不能超过65度（严格来说不能超过55度）。
适用材质:35CrMo、42CrMo、40Mn2、T8、T10、T12、40Mn、40Cr、Gcr9、30CrMnTi、Gcr6、40CrV、Gcr15、Gcr15SiMn、65Mn、50Cr、60Si2Mn、42SiMn、40Mn2V、GCr9SiMn、40MnB等整体淬火及20Cr、20Crn、20CrV、20CrNi、20CrMo、20Mn2、20CrMnMo、20CrMnTi、25Cr2Mo1V、32Cr3Mo1V等的渗碳淬火。
THIF-501水基淬火液主要成份：聚乙烯醇。
优点：价格便宜，环保。
缺点：容易变质适用材质：40Cr、40CrMo、40Mn2、45Mn2、30CrMnSi、40CrMnMo、Cr12钢，45CMnB、Gcr15、9CrSi、40Mn3、45Mn3、42CrNi、9Cr3、3Cr2W8、50Mo 等材质。
THIF-528类油淬火液优点：冷速比油还慢，环保，比油便宜。
缺点：产品粘度大适用材质:40CrNiMo、40CrMnMo、P20、H13、Gr12等材质做的大锻件、铸件、模具、钢轨等工件。
油性淬火介质-淬火油THIF-511快速光亮淬火油特点：冷却速度较快，光亮性好，寿命长，表面硬度高且均匀，淬硬层深。
适用范围：对几乎所有钢材尤其厚、大型工件、淬透性差的零件。
齿轮淬火油特点：光亮性好，使用寿命长，表面硬度均匀，淬硬层深，金相组织好。
淬火冷却介质的种类及其优缺点［发布人］恒鑫化工［时间］2011-3-14 20:09:11 浏览：136 次淬火冷却介质的类型及其优缺点烟台恒鑫化工专业生产PAG淬火液自来水、盐水、碱水以及普通机油通常被称为传统的淬火介质；而把专门为热处理淬火冷却的需要才开发的各种专用淬火油，加上新型水性淬火剂合称为新型淬火介质。
1、自来水作为淬火介质的主要优缺点：优点：水是应用最早、最广泛、最经济的淬火介质，它价廉易得、无毒、不燃烧、物理化学性能稳定、冷却能力强。
通过控制水的温度、提高压力、增大流速、采用循环水、利用磁场作用等，均可以改善水的冷却特性，减少变形和开裂，获得比较理想的淬火效果缺点：①、冷却能力对水温的变化极其敏感，水温升高，使最大冷速对应的温度移向低温；②、在碳素钢过冷奥氏体的最不稳定区（500~600℃左右），水处在蒸汽膜阶段，冷速较低，奥氏体易发生高温转变。
而在马氏体转变区的冷速太大，易使工件严重变形甚至开裂；③、水处在蒸汽膜阶段不易破泡，使工件表面淬火硬度不均匀或产生软点；④、参入不容物或微溶杂质时，会影响其冷却能力，也会使工件产生软点。
2、盐水作为淬火介质的主要优缺点：优点：盐水在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生缺点：水中加入适量的盐，在500~600℃区间的冷却能力明显高于水，但在100~300℃区间冷速仍然很大，且对工件、设备有一定的腐蚀作用。
3、碱水作为淬火介质的主要缺点：优点：盐水在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生缺点：水中加入适量的盐，在500~600℃区间的冷却能力明显高于水，但在100~300℃区间冷速仍然很大，且对工件、设备有一定的腐蚀作用。
缺点：碱水在高温区的冷却速比盐水高，而在低温区的冷速比盐水低。
淬火介质水性淬火剂THIF-502水性淬火剂，即常说的PAG淬火液，是目前热处理常用的水性淬火介质，浅黄色透明液体，无毒，无油烟，不燃烧，无火灾危险，使用安全，改善劳动环境。
水性淬火剂广泛应用于锻钢、铸铁、铸钢及冲压件等的淬火，适用于35CrMo、42CrMo、42SiMn、40Mn、T8、65Mn等多种材质。
水溶性淬火剂THIF-501水溶性淬火剂，即聚乙烯醇淬火剂，无色至浅黄色半透明液体，使用安全。
水溶性淬火剂广泛应用于感应加热淬火冷却，多用于碳素钢、合金钢的高频、中频淬火冷却，或整体淬火，适用于Cr12、45Cr、40CrMnMo、40CrMo、45Mn2、35CrMo、42CrNi、45CMnB等材质。
无机淬火剂THIF-505无机淬火剂是高分子无机聚合物饱和溶液，可完全与水溶合，无味，不腐蚀，不易变黑变臭，不老化，抗污染性强，高温不分解。
广泛应用于各类炉型加热的各类钢件(高速钢类除外)的整体浸淬、感应加热工件的整体浸淬和喷液淬火，适用于35、20、T8、20Cr、5Cr、40、50、35CrMo等材质。
快速光亮淬火油THIF-511快速光亮淬火油是热处理常用的油性淬火介质，冷却速度快，性能保持连续稳定，工件淬火后表面光亮不黑，积碳小，淬硬层深，变形量小，工件带出消耗量小，较易清洗，金相组织、机械性能好。
快速光亮淬火油广泛应用于所有钢材尤其是厚、大型工件、淬透性差的零件淬火时发挥优良淬火性。
齿轮淬火油THIF-512齿轮淬火油具有光亮性好，异味、烟雾小，工件淬火后表面硬度高且均匀，光亮性好，使用寿命长，易清洗。
齿轮淬火油适用于中、高淬透性的小零件的光亮淬火或渗碳淬火。
广泛应用于渗碳螺丝、标准件、织针、齿轮、轴承钢丸、套圈等淬火。
注意不要混入水分。
超速淬火油THIF-516超速淬火油对几乎所有钢材尤其是淬透性差的零件淬火时发挥优良的淬火性。
当用空气间歇炉进行紧固件、螺丝、链条、工具等碳素钢或低合金钢小物件物品的团体淬火时。
盐浴淬火介质-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括盐浴淬火介质的基本概念以及其在工业生产中的重要性。
盐浴淬火介质是一种常用的金属淬火工艺，利用在高温下熔融的盐溶液作为淬火介质。
这种淬火方式能够使金属工件迅速冷却，从而改变其组织结构和性能，达到提高硬度、强度和耐磨性等目标。
盐浴淬火介质主要由盐类和添加剂组成。
其中，盐类是主要的淬火介质，而添加剂则用于提高盐浴的性能，例如调节盐浴的熔点、降低金属的表面氧化、提高冷却效果等。
常见的盐浴淬火介质包括氯化钠盐浴、氯化钾盐浴、氯化钙盐浴等。
盐浴淬火介质在工业生产中具有广泛的应用。
它被广泛用于钢铁、有色金属、合金等材料的制造和加工过程中，以提高材料的硬度和强度，改善其机械性能和耐磨性。
同时，通过盐浴淬火技术，还可以有效控制材料的变形和残余应力，提高工件的精度和质量。
随着工业的不断发展，盐浴淬火介质的应用前景十分广阔。
尤其是在高端装备制造、航空航天、汽车工业等领域，对于材料的高性能和高品质有着越来越高的要求，对盐浴淬火技术也提出了新的挑战和需求。
因此，深入研究盐浴淬火介质的特性、性能和应用规律，对于进一步提升材料的品质和工业生产的效率具有重要意义。
综上所述，盐浴淬火介质作为一种重要的金属淬火工艺，在工业生产中起着至关重要的作用。
它能够提高材料的硬度和强度，改善机械性能和耐磨性，并带来更高的工件精度和质量。
通过深入研究和应用，不仅可以拓宽其应用领域，还可以进一步提高其性能和效果，满足不断增长的工业需求。
1.2 文章结构本文将按照以下结构进行叙述：第一部分为引言，概述盐浴淬火介质的重要性和背景，以及文章的目的和结构。
第二部分为正文，包括两个子节的内容。
2.1 盐浴淬火介质的定义和作用：介绍盐浴淬火介质的定义和其在热处理工艺中的作用。
将详细阐述盐浴淬火介质的工作原理与机制，以及它如何通过快速冷却来达到改善材料性能的目的。
2.2 盐浴淬火介质的种类和特点：介绍不同种类的盐浴淬火介质以及它们的特点和适用范围。
先进的淬火介质及冷却技术I 淬火介质一、石油基淬火油根据冷速分为常规淬火油、中速淬火油、快速淬火油，常规淬火油用于高淬透性钢的淬火冷却，而中等冷速的淬火油用于中高淬透性的钢淬火冷却，而快淬火油用于低淬透性钢。
钢中的Me 含量不仅影响到钢的淬透性，同时也因增加了相当的C 的当量，而改变了其Ms 。
/5/5/10/10eq C C Mn Mo Cr Ni =++++当C%变化时，Ms 也将发生变化：0.2%～430℃；0.4%～360℃；1.0%～250℃另一类主要的石油基淬火油是分级淬火油，它可以被加热到（100～200℃）接近Ms 点的热油中均温以减少温差应力。
它具有优异的热稳定性，（精制加高效的组合氧化剂），使用温度一般要低于其闪点50℃。
二、植物油基淬火油石油基淬火油性能稳定，但它是不可再生的一次性资源，更是地下水的主要污染源。
而植物油淬火油基可以克服这些缺点，它有如下优点和不足。
1、优点：①容易生物降解；②低无毒性；③良好润滑性；④资源能再生；⑤供应充足；⑥闪点和燃点高。
2、缺点：①水解稳定性差；②氧化稳定性差；③表面粘附；④粘度范围窄；⑤有不同的气味；⑥价格偏高。
和矿物油的比较，植物油的稳定性差，但可利用现代添加剂技术可改善它的水解稳定性和氧化稳定性。
比如好富顿公司开发的以Canola 植物油为基础油添加抗氧化剂的植物基淬火油①具有良好的抗氧化稳定性。
②其降解性比石油基淬火油高5倍。
③而且几乎没有蒸位膜阶段，在1300～110F 温度范围为V 冷↑（这对大多数钢而言正是要求快冷区）。
④900～250F 温度范围内具有较慢的V 冷从而可减少淬火的变形。
⑤闪点高达332℃（630F ）而一般石油基淬火油的闪点为177～232℃（350～450F ）燃点也比石油基的高约160℃。
三、聚合物淬火介质它是有机聚合物和防锈添加剂，杀菌剂、消泡剂等组成水溶液，淬火时在热工件周围会形成一层聚合物的高集层（膜），它的优点是：1、环保：无油淬的烟雾，不但环保而且消除火灾隐患，无毒性。
常见淬火介质冷却速率一、引言淬火是金属热处理过程中至关重要的步骤，它涉及将金属加热至某一温度后迅速冷却，以获得所需的物理和机械性能。
在这一过程中，淬火介质的冷却速率对最终的金属性能具有决定性的影响。
本文将探讨常见淬火介质及其冷却速率，以及影响淬火介质冷却速率的因素。
二、常见淬火介质及其冷却速率淬火介质主要分为气体、液体和固体三类。
不同种类的淬火介质具有不同的冷却速率。
1.气体淬火介质：主要包括空气、惰性气体等。
它们的冷却速率相对较低，因为气体的热传导率较低。
2.液体淬火介质：包括水、油、熔盐等。
水具有高比热容和高汽化热，因此具有较高的冷却速率；油的冷却速率相对较慢；熔盐则具有较高的冷却速率，适用于需要快速冷却的金属。
3.固体淬火介质：主要包括金属板、砂子等。
金属板的冷却速率较高，但与金属的热导率有关；砂子的导热性能较差，因此冷却速率较低。
三、影响淬火介质冷却速率的因素影响淬火介质冷却速率的因素有很多，包括介质的物理属性、操作条件和环境因素等。
1.介质的物理属性：如介质的密度、比热容、热导率等都会影响其冷却速率。
一般来说，密度高、比热容大、热导率高的介质具有较高的冷却速率。
2.操作条件：如淬火温度、加热和冷却时间、淬火介质的温度等都会影响其冷却速率。
提高淬火温度或降低淬火介质的温度通常会增加冷却速率。
3.环境因素：如环境温度、空气流动等也会影响淬火介质的冷却速率。
低温环境和强风可以提高冷却速率。
四、淬火介质冷却速率的测试与评估淬火介质冷却速率的测试与评估对于理解和控制其性能至关重要。
常用的测试方法包括：1.热电偶法：通过在试样上放置热电偶来测量温度变化，从而计算出冷却速率。
这种方法可以直接获得试样的温度变化数据，但可能受到热电偶位置和测温精度的影响。
2.DSC（差示扫描量热法）：通过测量试样在不同温度下的热量变化来计算出冷却速率。
这种方法可以在较宽的温度范围内进行测量，但对于低冷却速率的测量可能会受到热历史的影响。
淬火所用介质在金属热处理工艺中，淬火是一个重要的步骤，而淬火所用的介质则是这个过程的关键因素。
本文将介绍淬火介质的种类、作用及其选择方法。
一、淬火介质的种类淬火介质是指在淬火过程中使用的冷却剂。
常见的淬火介质包括水和油类（如矿物油和植物油），以及气体和水蒸气等其他物质。
此外，还有化学药剂调配而成的各种淬火液，如水溶性淬火液、碱性淬火液等。
二、淬火介质的作用1. 迅速降低温度：淬火介质能够有效地降低工件的温度，使其快速冷却并达到淬火的硬度和强度要求。
2. 防止变形开裂：适当的冷却速度可以减少工件的变形和开裂风险。
过快的冷却速度可能导致工件内部应力过大，进而导致变形或开裂。
3. 保护工件表面质量：通过控制冷却时间和冷却速度，淬火介质可以帮助保持工件表面的光洁度，避免过度氧化和腐蚀。
4. 提高生产效率：合理的淬火介质选择可以提高淬火热处理的效率，缩短生产周期，提高企业的经济效益。
三、如何选择合适的淬火介质1. 根据工件的材料特性进行选择：不同的材料需要不同类型的淬火介质来满足其性能要求。
例如，碳含量较高的钢通常适合使用盐水或其他具有较强冷却能力的介质。
2. 考虑工件的形状和尺寸：对于大型或特殊形状的工件，可能需要采用特殊的淬火方式或特定的淬火介质来实现均匀冷却。
3. 注意安全因素：某些淬火介质可能对人体有害或有异味，因此在选择时应考虑到工人健康和环境安全的因素。
4. 参考行业标准与经验：在实际操作中，应参考相关行业标准和专家建议，结合企业自身的实际情况来进行合理选择。
5. 进行试验验证：为了确保选择的淬火介质效果zui佳，可在小范围内对不同种类的介质进行试样试验，以确定最适合的介质类型和使用浓度。
6. 使用高质量的冷却设备：良好的冷却设备是保证淬火热处理质量的重要前提之一。
选用高品质的冷却设备和控制系统有助于实现精确的控制和管理。
7. 对环境和资源的可持续利用：在选择淬火介质时，还应考虑到环保和资源节约的因素。
淬火介质管理制度一、概述淬火是一种常用的热处理方法，通过将金属工件加热到一定温度后迅速冷却，以改变金属的结构和性能，从而达到强化金属的目的。
在淬火过程中，介质的选择和管理对最终的处理效果起着至关重要的作用。
为了确保淬火处理的质量和稳定性，必须建立完善的淬火介质管理制度，对淬火介质进行规范的选择、使用、检测和维护。
二、淬火介质的选择1. 介质种类：淬火介质包括水、油、盐水等多种种类，不同的介质对于不同的金属材料有不同的适应性。
在选择介质时，应根据金属的种类、形状和尺寸来确定最适合的淬火介质，确保能够达到所需的淬火效果。
2. 温度控制：淬火介质的温度对淬火效果也有很大的影响。
一般来说，介质的温度越低，淬火效果越好，但是过低的温度也会引起金属表面的冷凝和裂纹。
因此，在选择介质时，应根据金属的特性和要求来确定最适宜的温度范围。
3. 搅拌和过滤：淬火介质中的均匀性和纯净度对淬火效果至关重要。
为了保证介质的均匀性和质量，应在使用过程中进行搅拌和过滤处理，及时清除淬火介质中的杂质和气泡。
三、淬火介质的使用1. 使用过程中，应按照规定的操作流程和操作规范进行操作，确保淬火介质的使用安全和稳定。
2. 在进行淬火处理时，应根据金属的材质、尺寸和要求来确定适当的淬火介质和淬火工艺，确保能够达到所需的淬火效果。
3. 在使用过程中，要注意保持淬火介质的温度和波动范围，避免温度过高或过低，影响淬火效果。
4. 淬火介质在使用过程中会产生污染和变质，为了确保淬火效果的稳定性，必须定期检查介质的质量和纯净度，及时更换和处理淬火介质。
四、淬火介质的检测1. 淬火介质的检测是确保淬火效果的重要环节，通过对淬火介质的质量和纯净度进行检测，可以及时发现和处理问题，保证淬火效果的稳定性和质量。
2. 常用的检测方法包括密度测定、粘度测定、PH值测定、溶解性检测等，通过这些检测方法可以全面了解淬火介质的质量和性能，确保淬火效果的稳定性。
3. 淬火介质的检测要求精准、可靠，必须由专业的实验室或检测机构进行检测，确保检测结果的准确性和可靠性。

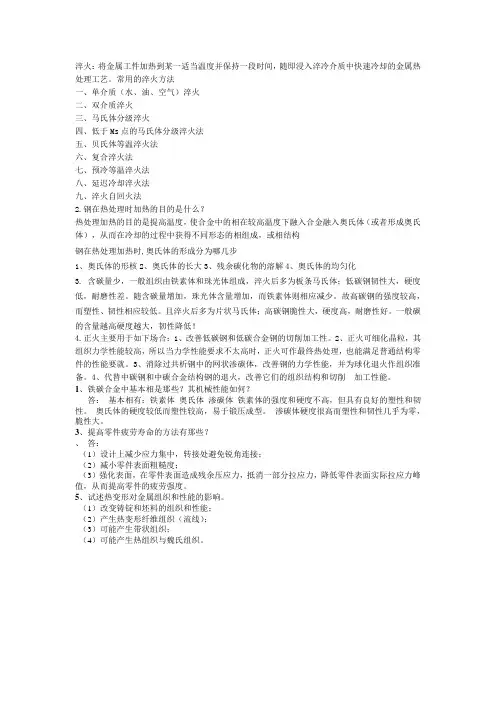

淬火：将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却的金属热处理工艺。
常用的淬火方法一、单介质（水、油、空气）淬火二、双介质淬火三、马氏体分级淬火四、低于Ms点的马氏体分级淬火法五、贝氏体等温淬火法六、复合淬火法七、预冷等温淬火法八、延迟冷却淬火法九、淬火自回火法2.钢在热处理时加热的目的是什么？热处理加热的目的是提高温度，使合金中的相在较高温度下融入合金融入奥氏体（或者形成奥氏体），从而在冷却的过程中获得不同形态的相组成，或相结构钢在热处理加热时,奥氏体的形成分为哪几步1、奥氏体的形核2、奥氏体的长大3、残余碳化物的溶解4、奥氏体的均匀化3.含碳量少，一般组织由铁素体和珠光体组成，淬火后多为板条马氏体；低碳钢韧性大，硬度低，耐磨性差。
随含碳量增加，珠光体含量增加，而铁素体则相应减少。
故高碳钢的强度较高，而塑性、韧性相应较低。
且淬火后多为片状马氏体；高碳钢脆性大，硬度高，耐磨性好。
一般碳的含量越高硬度越大，韧性降低！4.正火主要用于如下场合：1、改善低碳钢和低碳合金钢的切削加工性。
2、正火可细化晶粒，其组织力学性能较高，所以当力学性能要求不太高时，正火可作最终热处理，也能满足普通结构零件的性能要就。
3、消除过共析钢中的网状渗碳体，改善钢的力学性能，并为球化退火作组织准备。
4、代替中碳钢和中碳合金结构钢的退火，改善它们的组织结构和切削加工性能。
1、铁碳合金中基本相是那些？其机械性能如何？答：基本相有：铁素体奥氏体渗碳体铁素体的强度和硬度不高，但具有良好的塑性和韧性。
奥氏体的硬度较低而塑性较高，易于锻压成型。
渗碳体硬度很高而塑性和韧性几乎为零，脆性大。
3、提高零件疲劳寿命的方法有那些？、答：（1）设计上减少应力集中，转接处避免锐角连接；（2）减小零件表面粗糙度；（3）强化表面，在零件表面造成残余压应力，抵消一部分拉应力，降低零件表面实际拉应力峰值，从而提高零件的疲劳强度。
5、试述热变形对金属组织和性能的影响。
常用淬火介质关键字：淬火介质1.水水是应用最早、最广泛、最经济的淬火介质，它价廉易得、无毒、不燃烧、物理化学性能稳定、冷却能力强。
通过控制水的温度、提高压力、增大流速、采用循环水、利用磁场作用等，均可以改善水的冷却特性，减少变形和开裂，获得比较理想的淬火效果。
但由于这些方法需增加专门设备，且工件淬火后性能不是很稳定，所以没有能得到广泛推广应用。
所以说。
纯水只适合于少数含碳量不高、淬透性低且形状简单的钢件淬火之用。
2.淬火油用于淬火的矿物油通常以精制程度较高的中性石蜡基油为基础油，它具有闪点高、粘度低、油烟少，抗氧化性与热稳定性较好，使用寿命长等优点，适合于作淬火油使用。
淬火油只使用于淬透性好、工件壁厚不大、形状复杂、要求淬火变形小的工件。
淬火油对周围环境的污染大，淬火时容易引起火灾。
影响淬火油冷却能力的主要因素是其粘度值，在常温下低粘度油比高粘度油冷却能力大，温度升高，油的流动性增加，冷却能力有所提高。
适当提高淬火油的使用温度，也能使油的冷却能力提高。
3.熔盐，熔碱这类淬火介质的特点是在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生，但是对环境污染大，劳动条件差，耗能多，成本高，常用于形状复杂，截面尺寸变化悬殊的工件和工模具的淬火。
熔盐有氯化钠，硝酸盐，亚硝酸盐等，工件在盐浴中淬火可以获得较高的硬度，而变形极小，不易开裂，通常用作等温淬火或分级淬火。
其缺点是熔盐易老化，对工件有氧化及腐蚀的作用。
熔碱有氢氧化钠，氢氧化钾等，它具有较大的冷却能力，工件加热时若未氧化，淬火后可获得银灰色的洁净表面，也有一定的应用。
但熔碱蒸气具有腐蚀性，对皮肤有刺激作用，使用时要注意通风和采取防护措施。
4.新型淬火介质及其应用有机聚合物淬火剂近年来，新型淬火介质最引人注目的进展是有机聚合物淬火剂的研究和应用。
这类淬火介质是将有机聚合物溶解于水中，并根据需要调整溶液的浓度和温度，配制成冷却性能能满足要求的水溶液，它在高温阶段冷却速度接近于水，在低温阶段冷却速度接近于油。
