电路板故障的维修技巧与窍门 电路板维修中，如果碰到公共电源短路的故障往往很头⼤，因为很多器件并联在VCC和GND之间。

究竟应该如何进⾏维修呢?以下是店铺为你整理的电路板的维修技巧，希望能帮到你。

电路板的维修技巧 ⼀、切割法，也称锄⼤地。

就是说断开器件的某只引脚，⽐如电容⽤吸锡泵空开⼀只脚，IC⽤斜⼝钳剪断⼀只脚(注意从中央剪断，不要齐根剪断或齐电路板剪断)，当剪断某⼀个脚时短路消失，则某个芯⽚或这个电容短路。

倘若是贴⽚IC，可将IC的电源脚⽤烙铁或风枪挑开，使其离开电源。

确认短路器件以后，记得⾮短路元件要将剪断处或翘起处复原。

⼆、发热法：⽤⼀稳压电源，将开路电压调节到待测器件电源电压⽔平，先将电流调⾄最⼩，并将此电压加到被测电路板的两端，然后慢慢增加电流。

同时⽤⼿摸器件，当摸到某个器件发热明显，这个往往就是损坏的元件。

这个⽅法的使⽤要点是电压⼀定不能超过器件的⼯作电压，并且不能接反。

三、电抗法：我们知道，线路板上的铜箔也是有电阻的，倘若线路板上铜箔厚度是35um，印制线宽1mm，则每10mm长，其电阻值为5mΩ左右，这么⼩的阻值，⽤普通万⽤表是测不出来的，⽤毫欧表则可以测量。

我们假设某⼀个元件短路，⽤普通万⽤表测得都是0Ω，⽤毫欧表测得则⼤概是⼏⼗毫欧到⼏百毫欧。

我们测试短路电路板时，当测到某个元件(包括焊锡或铜箔有)得到的阻值最⼩时，则该元件便是重点怀疑对象了。

四、短路追踪仪：这些年很多⼈对这个东东⾮常感兴趣。

总体来讲，⽐较⾼档的短路追踪仪⽤到两种⽅法：⼀种是电位法，机器内置电流源加到被测电路板，测量电路板不同地⽅的电位，找到短路点;第⼆种是电流感应法，通过内置激励源产⽣⼀激励电流，探头追踪该电流在电路板上所产⽣的磁场变化，来发现短路点。

短路追踪仪的好处就是对线路板没有损伤，并可以快速找到短路点。

五、热成像：其原理是电路板短路时，短路元件同正常元件有不同温升，其红外热像图也有明显差异。

电路中的故障诊断与故障定位技术电路的正常运行对于许多设备和系统来说至关重要。

然而，在电路中发生故障是难以避免的。

故障可能会导致电路的停止运行，或者带来其他不利影响。

因此，故障诊断和故障定位技术在电路维护和修复中起着重要作用。

本文将介绍一些常见的电路故障诊断和故障定位技术。

一、常见故障类型在电路中，常见的故障类型包括短路、断路、开路等。

短路是指电路中两个或多个节点之间的电阻几乎为零，导致电流过大。

断路是指电路中出现中断，导致电流无法流通。

开路是指电源与负载之间的连接断开，导致电流无法正确传输。

了解故障类型是故障诊断和故障定位的第一步。

二、故障诊断方法1. 相似性诊断法相似性诊断法是一种常用的故障诊断方法。

它基于相似原理，通过将已知的故障与未知的故障进行比较，找出相似之处，从而确定未知故障。

例如，在一个电路中发现了短路故障。

通过检查其他相似电路的工作情况，可以判断该电路中的短路故障位置。

2. 分割法分割法是一种逐步缩小故障范围的方法。

首先将整个电路分成几个部分，然后对每个部分进行测试，找出故障所在的部分，再进一步细分，逐步查找故障点，最终确定故障位置。

3. 瞬态故障分析法瞬态故障分析法是一种通过瞬态响应来确定故障的方法。

当电路发生故障时，会产生特定的瞬态响应。

通过对瞬态响应进行分析，可以识别故障类型和位置。

三、故障定位技术1. 电路板测试技术电路板测试技术是一种常用的故障定位技术。

通过对电路板上的各个元件进行测试，可以确定故障所在的位置。

常见的电路板测试技术包括X射线检测、红外检测、电子显微镜等。

2. 线路追踪技术线路追踪技术是一种通过追踪信号路径来确定故障位置的方法。

通过在电路中注入信号，并使用相应的探测设备，可以找到信号中断或损坏的位置，从而确定故障点。

3. 热成像技术热成像技术是一种通过检测电路中异常温度来确定故障位置的方法。

当电路中发生故障时，通常会导致局部温度异常。

通过使用红外热像仪等设备，可以检测出温度异常的区域，从而定位问题所在。

判断电路短路方法口诀电路短路是一种常见的电路故障，它可以导致设备的正常运行出现中断，耗费大量的人力物力，特别是设备的维护成本会增加，甚至可能会影响未来的销售收入。

因此，在电子维修工程中，有效地识别电路短路，确定短路点以及对应的有效措施是非常重要的。

下面就总结出一套判断电路短路的口诀，以帮助电子维修工程师更好地识别电路短路，更快、更准确地定位短路点，从而减少维修成本，提高电子维修质量。

电路短路口诀：一、贴片元件短路：表面烧坏、引脚粘连、金属模块断裂。

二、引脚短路：热斑烧焦、引脚接触不良、搭错连线。

三、弱连接短路：焊锡接触不良、松动连接不稳、电阻器接触偏移。

四、组件短路：针孔短路、插脚短路、汇流极内部断开；五、线路短路：热胀冷缩断裂、基板短路、PCB线路夹持断开；六、安装短路：假焊锡短路、外部引线错误、按键接触不良。

以上就是判断电路短路的口诀，通过这套口诀可以帮助电子维修工程师正确快速地定位电路短路点，从而节省大量时间和精力，有效提高工作效率。

针对不同短路类型，还需要深入了解，学习精通典型短路的检测与维修技术。

首先，要熟悉该电路板的外观结构和原理图，以便更加清晰明了的分析该电路板的电路结构。

其次，要有效地利用测试仪器，如万用表、烙铁、探针等，发现短路之处，并从实物中定位出短路点，根据实际情况系统性地排查。

最后，要确保短路点处的焊接工艺处理质量，以减少后续维护的难度和出现同类故障的可能性。

此外，对于非常复杂的电路板，最好采用自动诊断技术。

它可以根据设备的预期行为，通过软件程序实现快速识别电路故障的位置，大大减少现场诊断维护的时间，能够准确定位出短路点和短路情况，有效降低维修成本，恢复设备正常工作，从而提高设备维修效率。

以上就是判断电路短路方法口诀的总结，电子维修工程师可以将其作为参考，从而更加可靠安全地使用电阻器、电容、二极管以及其他电子元器件，在实际电子维修工作中，更加高效、安全地诊断和处理电路短路故障。

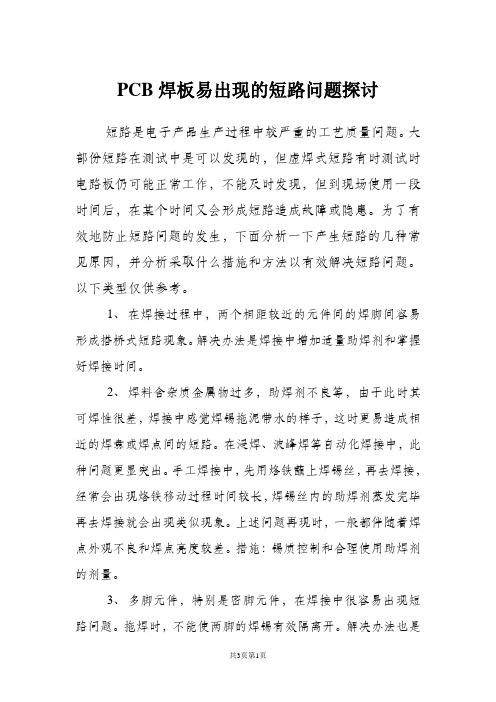

PCB焊板易出现的短路问题探讨短路是电子产品生产过程中较严重的工艺质量问题。

大部份短路在测试中是可以发现的，但虚焊式短路有时测试时电路板仍可能正常工作，不能及时发现，但到现场使用一段时间后，在某个时间又会形成短路造成故障或隐患。

为了有效地防止短路问题的发生，下面分析一下产生短路的几种常见原因，并分析采取什么措施和方法以有效解决短路问题。

以下类型仅供参考。

1、在焊接过程中，两个相距较近的元件间的焊脚间容易形成搭桥式短路现象。

解决办法是焊接中增加适量助焊剂和掌握好焊接时间。

2、焊料含杂质金属物过多，助焊剂不良等，由于此时其可焊性很差，焊接中感觉焊锡拖泥带水的样子，这时更易造成相近的焊盘或焊点间的短路。

在浸焊、波峰焊等自动化焊接中，此种问题更显突出。

手工焊接中，先用烙铁蘸上焊锡丝，再去焊接，经常会出现烙铁移动过程时间较长，焊锡丝内的助焊剂蒸发完毕再去焊接就会出现类似现象。

上述问题再现时，一般都伴随着焊点外观不良和焊点亮度较差。

措施：锡质控制和合理使用助焊剂的剂量。

3、多脚元件，特别是密脚元件，在焊接中很容易出现短路问题。

拖焊时，不能使两脚的焊锡有效隔离开。

解决办法也是焊接中增加适量助焊剂和掌握好焊接时间。

4、回流焊时，如果钢网过厚造成锡浆过多，加热后，自然易形成密脚或多脚IC类焊点间连焊，造成短路。

主要解决办法是钢网制作厚度符合贴片要求，锡浆用量合适。

5、多脚贴片元件在贴片时，定位偏差，焊接过程中更易造成局部或大面积焊脚间短路。

所以定位要准确无误。

6、电路板设计较密，金属化过孔较多也比较密集。

很多种情况下（如拖焊IC及多管脚插座，大型元件的焊接用锡量较大时等），在焊接过程中，都会在所焊接点的四周电路板上存有熔化的焊锡，这时如果熔解中的焊锡接触到正在焊接的焊点以外四周两个相近的焊脚或金属化过孔时，自然形成搭桥式的短路。

设计解决。

7、插座、直插式元件，IC座或双列直插式IC，插针等，在焊接过程中，焊锡透过焊接过孔浸到元件面，如果焊接时间过长，过多的焊锡在元件脚间形成短路，从元件面看去，由于元件本身压在电路板上，不可能用肉眼观查到，生产与检验都很难发现，很多时候都是通过测量或测试才发现。

脉冲层间短路测试仪
仪器概述
脉冲层间短路测试仪是一种用于测试电路板中层间短路的专业测试设备。

该仪器采用脉冲测试的原理，能够快速、准确地检测电路板中是否存在层间短路，并定位短路的具体位置。

该测试仪器广泛应用于电子行业中，特别是用于电路板制造和维修领域。

在电路板制造过程中，如果层与层之间存在短路，将会影响电路板的正常运行，所以需要使用该测试仪器进行层间短路测试。

测试原理
该测试仪器利用脉冲测试原理对电路板进行测试。

其工作原理如下：
1.将测试仪器的探头分别连接待测电路板的两个点。

2.发送一定频率、宽度的脉冲信号。

3.通过接收电路检测从探头连接的两个点传回的信号，判断是否存在层
间短路。

4.若存在层间短路，则测试仪器将指示短路的具体位置。

使用注意事项
1.在使用测试仪器进行层间短路测试之前，需要确保测试仪器和待测电
路板之间的连接正确、稳定。

2.在进行测试时，需要避免其它电子设备的干扰。

测试时应尽量减小测
试环境中的电磁场干扰。

3.在使用测试仪器时，请注意安全，避免短路等危险情况的发生。

总结
脉冲层间短路测试仪是电子行业中不可缺少的测试设备之一，在电路板制造、维修等领域都有广泛的应用。

该测试仪器采用脉冲测试的原理，能够快速、准确地检测电路板中是否存在层间短路，并定位短路的具体位置，为电子行业的生产和维修工作提供了宝贵的帮助。

为了保证测试结果的准确性和安全性，使用测试仪器时需要遵守使用注意事项。

pcb短路定位方法PCB短路定位方法在PCB（Printed Circuit Board，印刷电路板）的制造和使用过程中，短路是一种常见的问题。

短路指的是电流在电路中意外地绕过了预期的路径，从而导致电路异常工作或损坏。

因此，对于PCB中的短路问题进行及时准确的定位非常重要。

本文将介绍几种常用的PCB短路定位方法。

一、目视检查法目视检查法是最直观、最简单的短路定位方法之一。

通过仔细观察PCB上的元件和焊接点，寻找可能存在的导线之间的短路情况。

这种方法适用于一些明显的焊接错误或元件损坏导致的短路情况。

但是，这种方法对于一些微小的短路或内层短路是无法发现的。

二、绝缘板法绝缘板法是一种简单有效的短路定位方法。

首先，将待测PCB放在绝缘板上，然后使用万用表或电阻计测量PCB上的正负极之间的电阻。

通过逐渐移动绝缘板的位置，可以定位到短路位置。

当绝缘板与PCB之间形成了一条电阻较大的屏蔽时，就可以判断出短路出现的区域。

三、短路电流法短路电流法是一种常用的短路定位方法。

首先，将待测PCB连接到电源上，然后接入限流电阻。

通过逐步增大电流值，当电流通过短路位置时，会产生异常的电压降。

通过测量这个异常的电压降，可以定位到短路位置。

四、热像仪法热像仪法是一种通过测量短路位置的温度变化来定位的方法。

短路会导致电流通过短路位置时产生热量。

利用热像仪可以快速扫描整个PCB表面，并检测到短路位置的温度异常。

通过观察热像仪的显示图像，可以准确地定位到短路位置。

五、剪线法剪线法是一种比较激进的短路定位方法。

通过剪断PCB上的导线，逐步排除导致短路的元件或线路。

首先，通过目视检查或其他方法初步判断短路的区域，然后逐一剪断可能存在短路的导线。

通过剪线后短路消失或明显减弱的情况，可以逐步缩小短路位置的范围。

最终，可以通过剪断导致短路的具体导线来定位到短路位置。

六、信号追踪法信号追踪法是一种通过跟踪信号路径来定位短路的方法。

首先，选择一个已知正常的信号源，将信号输入到待测PCB上。

0532a逻辑板vdd电压短路一、问题描述0532a逻辑板是一种常见的电子电路板，其中vdd电压是供电电压之一。

在使用过程中，有时会出现vdd电压短路的问题，使得逻辑板无法正常工作。

二、检测步骤1. 断开电源：需要断开逻辑板的电源，以确保操作安全。

2. 使用万用表：接下来，可以使用万用表来检测vdd电压的状况。

将电表的正极和负极分别连接到vdd电压的输入端和地端，以测量电压。

3. 观察测量结果：根据测量结果，可以判断vdd电压是否短路。

若vdd电压为0V或者其它异常数值，则可能存在短路问题。

4. 排除其他原因：在确认vdd电压存在短路之后，需要进一步排除其他可能导致此问题的原因，例如线路连接是否良好、电路板是否受损等。

三、处理方法1. 确定短路位置：首先需要确定vdd电压短路的具体位置，可能是在电路板上某个元器件引脚出现短路，或者线路连接处短路等。

2. 检查元器件：对于可能存在短路的元器件，可以使用吸烟器或者红外线热成像仪等工具来检测其工作状况，找出短路元器件。

3. 清除短路：确定了短路位置之后，可以使用烙铁等工具将短路部分进行清除，确保vdd电压可以正常传输。

4. 测试电路板：在清除短路之后，需要再次测试vdd电压并开启电源，观察逻辑板是否可以正常工作。

四、注意事项1. 安全第一：在操作过程中，务必注意安全，避免触电或者因操作不慎造成其他损坏。

2. 谨慎处理：清除短路时需要非常小心，以免造成元器件损坏或者焊盘损伤。

3. 测试确认：在处理完短路问题后，一定要再次进行测试确认，确保问题已经解决。

以上就是0532a逻辑板vdd电压短路的处理方法，希望对遇到这一问题的技术人员有所帮助。

对于电子电路中的vdd电压短路问题，可能会给工程师们带来一定的挑战，尤其是在复杂的电路板中。

下面我们将继续探讨更多的处理方法和注意事项，以便更全面地了解和解决这一问题。

五、其他处理方法1. 使用短路定位仪：除了上文提到的方法外，还可以考虑使用专门的短路定位仪来快速定位和解决短路问题。

导通检测仪的介绍导通检测仪是一种用于检测电路连接是否通畅的电子测试仪器。

它可以快速准确地判断电路中的开路、短路和导通情况，帮助用户快速定位和修复故障，提高工作效率。

导通检测仪广泛应用于电子维修、电路调试、电路板测试等领域。

一、导通检测仪的工作原理二、导通检测仪的特点和功能1.多功能：导通检测仪可以不仅仅用于判断电路的导通状态，还可以测量电路中的电压、电流、电阻等参数，并具备过载保护功能，保证用户操作的安全性。

2.高效便捷：导通检测仪可以快速定位电路中的开路、短路等故障，并提供指示灯、蜂鸣器等提示，方便用户及时发现问题并做出处理。

3.多种测试模式：导通检测仪通常具备多种测试模式，如自动模式、手动模式等，可以根据用户需求选择不同的模式进行测试。

4.显示直观：导通检测仪通过液晶显示屏或数码管显示测量结果，操作简便，数据直观，用户可以快速准确地获取测试数据。

5.声光提示：导通检测仪一般配备声音提示功能，当测试到导通或其他异常情况时，仪器会发出蜂鸣声或者亮起指示灯，提醒用户进行处理。

6.能量节省：导通检测仪一般采用可充电电池供电或者使用低功耗微处理器控制，能够实现能量的有效利用，提高使用寿命。

7.多种连接接口：导通检测仪通常配备多种连接接口，如夹子型、针床型、插头型等，方便用户根据不同的测试需求选择合适的接口。

8.轻巧便携：导通检测仪一般体积小巧，重量轻，易于携带，方便用户在实际工作场景中使用。

三、导通检测仪的使用方法1.连接电源：将导通检测仪连接到电源，确保电源稳定。

2.连接待测试电路：根据待测试电路的不同，选择合适的连接接口，如夹子型接口等，将导通检测仪与待测试电路连接好。

3.选择测试模式：根据需要选择测试模式，如自动模式或手动模式。

4.进行测试：按下测试按钮或者其他启动测试的按钮，导通检测仪将开始测试。

根据仪器提示，等待测试结果。

5.分析结果：根据仪器的测试结果，判断电路的导通状况，并按需进行修复工作。

短路测试原理在电气工程领域中，短路测试是一种常用的测试方法，用于检测电路中的短路情况并确定故障的产生原因。

短路是一种导电路径的异常状态，当电流在该路径上绕过正常的电阻或负载时，就会导致短路故障的发生。

本文将介绍短路测试的原理及其应用。

一、什么是短路测试短路测试是一种通过施加外部电流或电压，以测量电路中存在的短路故障的方法。

它的主要目的是确定故障所在位置，以便进行修复或更换受损部件。

短路测试通常使用专用设备，如短路测试仪或多用途电表，来提供准确的测试结果。

二、短路测试的原理1. 施加外部电流或电压在进行短路测试时，首先需要施加一定的电流或电压在被测试的电路上。

这样可以通过电流或电压的变化来检测电路中是否存在短路。

2. 测量电流或电压变化在施加电流或电压后，需要测量电路中的电流或电压变化情况。

正常情况下，电流或电压应该在整个电路中均匀分布。

若存在短路，则会导致电流或电压偏离预期的路径，并在短路处产生明显的异常情况。

3. 分析测试结果通过对测量结果的分析，可以确定故障发生的位置以及导致短路的原因。

例如，如果电流或电压在某一特定点突然变化，那么通常可以推断该点存在短路。

进一步的测试和观察可以帮助确定短路的具体原因，如损坏的电线、接头问题等。

三、短路测试的应用1. 电路维护和故障排除短路测试在电路的维护和故障排除中发挥着关键的作用。

通过定位并解决电路中的短路问题，可以恢复电路的正常运行。

短路测试不仅可以应用于低压电路，也适用于高压输电线路和电力系统。

2. 产品质量控制在电子产品生产过程中，短路测试是确保产品质量的重要环节。

通过对电路板和连接器等关键部件进行短路测试，可以排除潜在的质量问题，提高产品的可靠性和性能。

3. 电路设计验证在电路设计的早期阶段，短路测试可以用于验证电路的正确性和安全性。

通过模拟和评估电路中的各种情况，可以避免在实际应用中出现短路故障，并提前进行相应的修正和优化。

四、总结短路测试作为一种常用的电路测试方法，通过施加外部电流或电压，测量电流或电压的变化，并进一步分析测试结果，能够精确定位短路故障发生的位置和原因。

电路板维修手册引言：电路板是电子设备中非常重要的组成部分，它承载和连接各种电子元器件，保证设备的正常运行。

然而，电路板也可能会出现故障，需要进行维修。

本手册将向您介绍一些常见的电路板故障及其维修方法，帮助您更好地了解和处理电路板故障。

一、电路板故障的诊断与排除1. 仪器准备在进行电路板故障诊断时，需要准备一些常用的仪器，包括万用表、示波器、逻辑分析仪等。

这些仪器将有助于我们检测电路板上各个电子元器件的状态。

2. 测试方法（1）测试电源电压首先，我们需要测试电路板上的电源电压是否正常。

使用万用表或示波器，分别测量电源端的电压，确保其符合设备规格要求。

如果电压不稳定或超出范围，可能是电源模块出现故障，需要进行进一步的检修或更换。

（2）检测元器件通过逐一检测电路板上的元器件，可以发现其中是否有损坏的元件。

使用万用表测量电阻、电容等参数，或者使用示波器观察信号波形，可以帮助我们找到可能存在问题的元器件。

一旦发现故障元件，需要进行替换或修复。

（3）查找焊接问题有时，电路板上的焊接问题也会导致故障。

我们可以通过目测或借助显微镜来检查焊接点的接触情况和焊接质量。

如果发现焊接点松动、焊盘受损或焊接质量不良，需要重新焊接或修复。

二、常见电路板故障及处理方法1. 电路板无法上电（1）检查电源连接：确保电源线连接正确，没有断开或接触不良。

（2）检查保险丝和开关：检查电路板上的保险丝是否烧断或开关是否处于开启状态。

（3）检测电源模块：使用万用表测试电源模块的输出电压是否正常。

2. 短路故障（1）检查电路板上的元器件是否损坏或短路。

（2）检查焊盘和焊点是否有接触不良引起的短路。

（3）使用短路定位仪寻找短路点，以便精确进行修复。

3. 信号传输异常（1）检查连接线是否插好、接触良好。

（2）使用示波器观察信号波形，检测信号线路上是否存在异常。

（3）检查信号线路上的元器件是否损坏或失效，进行修复或更换。

4. 裂纹或损坏（1）查找裂纹或损坏的位置，用显微镜进行仔细观察。
