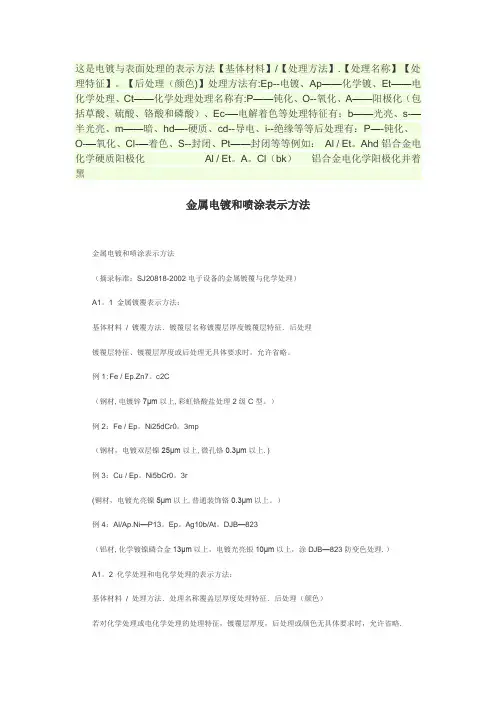

这是电镀与表面处理的表示方法【基体材料】/【处理方法】.【处理名称】【处理特征】.【后处理（颜色)】处理方法有：Ep-- 电镀、Ap-- 化学镀、Et-- 电化学处理、Ct-- 化学处理处理名称有：P--钝化、O-- 氧化、A--阳极化（包括草酸、硫酸、铬酸和磷酸）、Ec-- 电解着色等处理特征有：b-- 光亮、s--半光亮、m-- 暗、hd-- 硬质、cd-- 导电、i--绝缘等等后处理有：P-- 钝化、O-- 氧化、Cl--着色、S--封闭、Pt-- 封闭等等例如：Al / Et.Ahd 铝合金电化学硬质阳极化Al / Et.A.Cl(bk) 铝合金电化学阳极化并着黑金属电镀和喷涂表示方法金属电镀和喷涂表示方法（摘录标准：SJ20818-2002 电子设备的金属镀覆与化学处理）A1.1 金属镀覆表示方法：基体材料/ 镀覆方法．镀覆层名称镀覆层厚度镀覆层特征．后处理镀覆层特征、镀覆层厚度或后处理无具体要求时，允许省略。
例1：Fe / Ep.Zn7.c2C(钢材，电镀锌7 μm以上，彩虹铬酸盐处理 2 级C 型。
)例2：Fe / Ep.Ni25dCr0.3mp(钢材，电镀双层镍25 μm以上，微孔铬0.3 μm以上。
)例3：Cu / Ep.Ni5bCr0.3r(铜材，电镀光亮镍 5 μm 以上，普通装饰铬0.3 μm 以上。
)例4：Al/Ap.Ni-P13.Ep.Ag10b/At.DJB-823(铝材，化学镀镍磷合金13 μm以上，电镀光亮银10 μm以上，涂DJB-823 防变色处理。
) A1.2 化学处理和电化学处理的表示方法：基体材料/ 处理方法．处理名称覆盖层厚度处理特征．后处理（颜色）若对化学处理或电化学处理的处理特征，镀覆层厚度，后处理或颜色无具体要求时，允许省略。
例5：Al/Et.A.Cl(BK)(铝材，电化学处理，阳极氧化，着黑色，对阳极氧化方法，氧化膜厚度无特定要求)例6：Al/Ct.Ocd(铝材，化学氧化处理，生成可导电的铬酸盐转化膜)例7：Cu/Ct.P(铜材，化学处理，钝化。
电镀铬工艺流程电镀铬（Chromium plating）是将铬镀在物体表面以增加其美观性、耐蚀性和耐磨性的一种电化学处理方法。
下面是一份电镀铬工艺流程的简要介绍。
1. 准备工作：首先需要准备一个镀铬槽，选择合适的镀液，以及必要的设备和工具。
然后对待镀物进行表面处理，包括清洗、除油、酸洗和活化等步骤，以保证镀液能够附着在基材表面。
2. 准备镀液：将所需的镀液加入镀铬槽中，并将温度、PH值和浓度等参数调整到适当的范围。
镀液的配方可以根据不同的要求进行调整，以满足不同的镀层性能需求。
3. 预处理：将待镀物浸入预处理液中，通过电解和化学作用去除其表面的杂质和氧化物。
这一步骤有助于提高镀层与基材的附着力。
4. 镀铬：将经过预处理的待镀物悬挂在镀铬槽中，使其成为阴极。
同时将铬阳极放入镀铬槽中，将电流引入槽内。
通过电解作用，铬离子从镀液中析出，在待镀物的表面形成铬镀层。
镀铬过程中，需要控制电流密度、电压和镀液的搅拌速度等参数，以保证镀层的质量和均匀度。
5. 沉积时间：根据待镀物的要求和镀液的性质，确定镀铬的时间。
通常，镀铬时间较长可以获得更厚的镀层；镀铬时间较短可以获得更薄但更均匀的镀层。
6. 后处理：将镀好的待镀物从镀铬槽中取出，用水冲洗去除残余的镀液。
然后使用酸洗和抛光等工艺，对镀铬层进行喷砂和抛光处理，以增加其表面光洁度和光泽度。
7. 检验：对镀铬层进行质量检验，包括检查其厚度、附着力、硬度和外观等指标，以确保其符合要求。
8. 包装：将镀铬层质量合格的待镀物进行包装，并进行适当的标识和记录。
然后运输至下一个工序或发往客户。
需要注意的是，电镀铬工艺流程中涉及一些化学物质和设备，可能会对环境和健康造成一定的影响。
因此，在进行电镀铬过程时，需要采取相应的安全措施，如佩戴防护用品、保持通风等，以确保操作人员的安全和环境的保护。
以上是一份电镀铬工艺流程的简要介绍，实际的工艺流程可能会因不同的镀铬要求和设备条件而有所变化。
这就是电镀与表面处理得表示方法【基体材料】/【处理方法】、【处理名称】【处理特征】、【后处理(颜色)】处理方法有：Ｅp-－电镀、Ａp--化学镀、Eｔ－-电化学处理、Ct－-化学处理处理名称有:Ｐ--钝化、O--氧化、Ａ--阳极化(包括草酸、硫酸、铬酸与磷酸)、Ｅｃ--电解着色等处理特征有:b－-光亮、s--半光亮、m--暗、ｈd--硬质、cd--导电、i--绝缘等等后处理有：Ｐ--钝化、O-－氧化、Ｃl--着色、S－-封闭、Pt--封闭等等例如: Al /Et、Ahd铝合金电化学硬质阳极化Ａl /Et、A、Cl(ｂk）铝合金电化学阳极化并着黑金属电镀与喷涂表示方法金属电镀与喷涂表示方法(摘录标准:SJ2081８-200２电子设备得金属镀覆与化学处理）A1、1 金属镀覆表示方法:基体材料/镀覆方法．镀覆层名称镀覆层厚度镀覆层特征.后处理镀覆层特征、镀覆层厚度或后处理无具体要求时,允许省略。
例1：Ｆｅ/ Ep、Zn7、ｃ2C(钢材,电镀锌7μm以上，彩虹铬酸盐处理2级C型。
)例2:Ｆe / Eｐ、Nｉ２5dCr０、３mｐ(钢材,电镀双层镍2５μm以上,微孔铬0、3μm以上。
）例3：Ｃｕ/ Ｅp、Ni５bＣｒ０、3r(铜材，电镀光亮镍5μm以上,普通装饰铬0、３μm以上。
)例4:Ａｌ/Ap、Ｎi-P１3、Ep、Aｇ1０b/At、ＤJB-82３(铝材，化学镀镍磷合金13μm以上,电镀光亮银10μm以上,涂ＤJB-823防变色处理。
)A１、２化学处理与电化学处理得表示方法：基体材料／处理方法.处理名称覆盖层厚度处理特征.后处理(颜色)若对化学处理或电化学处理得处理特征,镀覆层厚度,后处理或颜色无具体要求时,允许省略。
例5:Al／Eｔ、A、Cl(BK)(铝材,电化学处理,阳极氧化,着黑色,对阳极氧化方法,氧化膜厚度无特定要求) 例6:Ａｌ/Cｔ、Ocｄ(铝材，化学氧化处理，生成可导电得铬酸盐转化膜)例7:Cu/Ct、P(铜材，化学处理，钝化。
表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。
另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。
所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。
今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。
技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。
所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。
1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金Al锌、锌合金Zn镁、镁合金Mg钛、钛合金Ti塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。
2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀Ep化学镀Ap电化学处理Et化学处理Ct3）化学和电化学处理名称的表示符号处理名称符号钝化P（不能理解为元素符号磷）氧化O电解着色Ec磷化Ph阳极氧化 A电镀锌铬酸盐处理 Ca.电镀锌光亮铬酸盐处理C1Ab.电镀锌彩虹铬酸盐处理C1B （漂白型）常用c.电镀锌彩虹铬酸盐处理C2C （彩虹型）常用d.电镀锌深色铬酸盐处理C2D(符号-C；分级1、2；类型:A.B.C.D）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：例1.Fe/Ep.CuN15bCy0.3mc.（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬0.3μm）例2. Fe/Ep.Zn7.C2C（钢材。

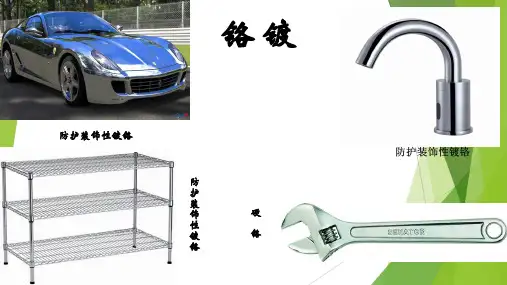

电镀铬电镀硬铬一般应用于模具的产品位的表面。
经处理后，模具、工件有如下优点：一、表面平整、光洁、易于脱模，为保证产品之光洁、平整。
二、不会生锈，一点锈斑都不会有。
三、镀的过程中原零件变形小，表层镀铬后可增强硬度（HR65以上），耐高温达500℃、耐腐蚀、防酸、耐磨损。
四、如果零件尺寸不到位，可以通过加几c铬来达到尺寸。
五、根据产品之特点，达到视觉、立体的效果，确保产品的稳定的表面质量。
其他:除了可以镀铬,还可以镀钛,目前国内模具最流行的是镀钛.电镀镍nickel plating主要用作防护装饰性镀层。
镍镀层对铁基体而言，属于阴极性镀层。
其孔隙率高，因此要用镀铜层作底层或采用多层镍电镀。
从普通镀镍溶液中沉积出来的镍镀层不光亮，但容易抛光。
使用某些光亮剂可获得镜面光亮的镍层。
它广泛用于汽车、自行车、钟表、医疗器械、仪器仪表和日用五金等方面。
含有一部分氯化物的硫酸盐-氯化物溶液，称为“瓦特”镍镀液，在生产中应用最广。
nickel (electro)plating;electro nickelling借电化学作用，在黑色金属或有色金属制件表面上沉积一层镍的方法。
可用作表面镀层，但主要用于镀铬打底，防止腐蚀，增加耐磨性、光泽和美观。
广泛应用于机器、仪器、仪表、医疗器械、家庭用具等制造工业。
将制件作阴极，纯镍板阳级，挂入以硫酸镍、氯化钠和硼酸所配成的电解液中，进行电镀。
如果在电镀液中加入萘二磺酸钠、糖精、香豆素、对甲苯磺胺等光亮剂，即可直接获得光亮的镍镀层而不必再抛光。
电镀：电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止腐蚀,提高耐磨性、导电性、反光性及增进美观等作用。
目录[隐藏]电镀的概念电镀作用电镀原理电镀方式电镀的过程基本如下电镀专业术语电镀锌电镀diàndù电镀的主要用途是什么？1、提高金属制品或者零件的耐蚀性能。

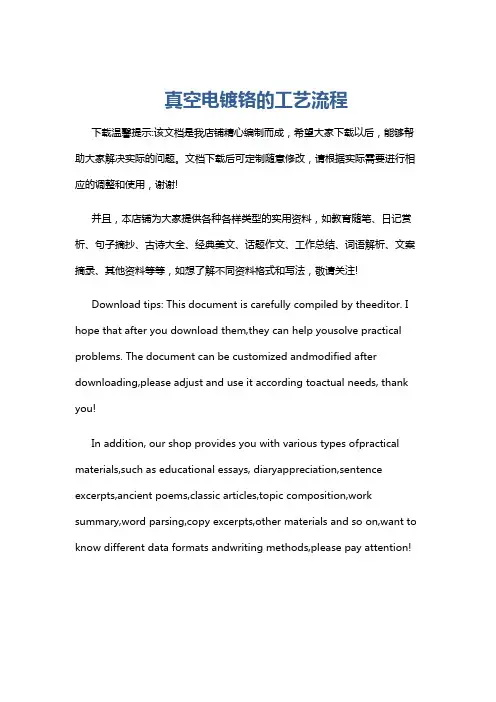

真空电镀铬的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!真空电镀铬是一种表面处理技术，通过在真空环境下将铬蒸发并沉积在物体表面，形成一层坚硬、耐磨、耐腐蚀的铬镀层。

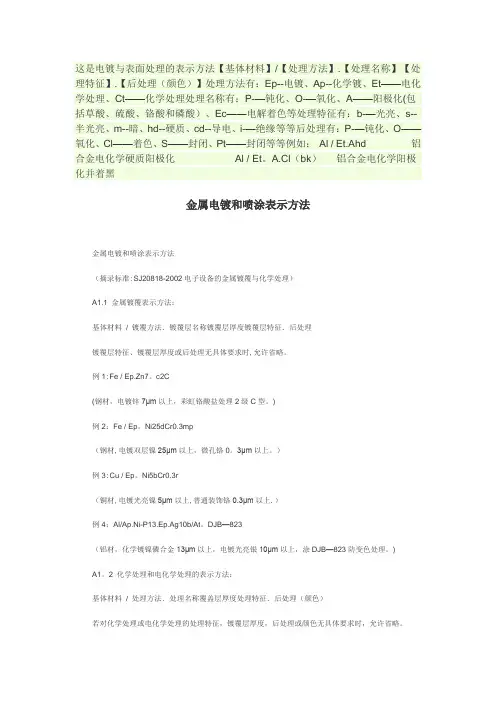

这是电镀与表面处理的表示方法【基体材料】/【处理方法】。
【处理名称】【处理特征】。
【后处理(颜色）】处理方法有：Ep——电镀、Ap--化学镀、Et——电化学处理、Ct--化学处理处理名称有：P-—钝化、O-—氧化、A-—阳极化（包括草酸、硫酸、铬酸和磷酸)、Ec--电解着色等处理特征有:b-—光亮、s—-半光亮、m—-暗、hd—-硬质、cd-—导电、i--绝缘等等后处理有：P——钝化、O—-氧化、Cl—-着色、S-—封闭、Pt-—封闭等等例如：Al / Et。
Ahd铝合金电化学硬质阳极化Al / Et.A。
Cl（bk) 铝合金电化学阳极化并着黑金属电镀和喷涂表示方法金属电镀和喷涂表示方法（摘录标准:SJ20818-2002电子设备的金属镀覆与化学处理）A1.1 金属镀覆表示方法：基体材料/ 镀覆方法．镀覆层名称镀覆层厚度镀覆层特征．后处理镀覆层特征、镀覆层厚度或后处理无具体要求时,允许省略.例1:Fe / Ep。
Zn7。
c2C（钢材，电镀锌7μm以上，彩虹铬酸盐处理2级C型。
）例2：Fe / Ep。
Ni25dCr0.3mp(钢材,电镀双层镍25μm以上，微孔铬0.3μm以上。
)例3：Cu / Ep。
Ni5bCr0。
3r（铜材,电镀光亮镍5μm以上，普通装饰铬0。
3μm以上。
)例4:Al/Ap。
Ni—P13。
Ep。
Ag10b/At.DJB—823（铝材，化学镀镍磷合金13μm以上，电镀光亮银10μm以上，涂DJB-823防变色处理。
）A1。
2 化学处理和电化学处理的表示方法：基体材料/ 处理方法．处理名称覆盖层厚度处理特征．后处理（颜色)若对化学处理或电化学处理的处理特征，镀覆层厚度，后处理或颜色无具体要求时,允许省略。
例5:Al/Et。
A。
Cl（BK）（铝材,电化学处理，阳极氧化,着黑色，对阳极氧化方法，氧化膜厚度无特定要求）例6：Al/Ct.Ocd(铝材，化学氧化处理,生成可导电的铬酸盐转化膜）例7:Cu/Ct。
这是电镀与表面处理的表示方法【基体材料】/【处理方法】.【处理名称】【处理特征】.【后处理（颜色）】处理方法有：Ep--电镀、Ap--化学镀、Et——电化学处理、Ct——化学处理处理名称有：P-—钝化、O-—氧化、A——阳极化(包括草酸、硫酸、铬酸和磷酸）、Ec——电解着色等处理特征有：b-—光亮、s--半光亮、m--暗、hd--硬质、cd--导电、i-—绝缘等等后处理有：P-—钝化、O——氧化、Cl——着色、S——封闭、Pt——封闭等等例如：Al / Et.Ahd 铝合金电化学硬质阳极化Al / Et。
A.Cl（bk）铝合金电化学阳极化并着黑金属电镀和喷涂表示方法金属电镀和喷涂表示方法（摘录标准:SJ20818-2002电子设备的金属镀覆与化学处理）A1.1 金属镀覆表示方法：基体材料/ 镀覆方法．镀覆层名称镀覆层厚度镀覆层特征．后处理镀覆层特征、镀覆层厚度或后处理无具体要求时,允许省略。
例1:Fe / Ep.Zn7。
c2C(钢材，电镀锌7μm以上，彩虹铬酸盐处理2级C型。
)例2：Fe / Ep。
Ni25dCr0.3mp（钢材,电镀双层镍25μm以上，微孔铬0。
3μm以上。
）例3:Cu / Ep。
Ni5bCr0.3r（铜材,电镀光亮镍5μm以上,普通装饰铬0.3μm以上.）例4：Al/Ap.Ni-P13.Ep.Ag10b/At。
DJB—823（铝材，化学镀镍磷合金13μm以上，电镀光亮银10μm以上，涂DJB—823防变色处理。
)A1。
2 化学处理和电化学处理的表示方法：基体材料/ 处理方法．处理名称覆盖层厚度处理特征．后处理（颜色）若对化学处理或电化学处理的处理特征，镀覆层厚度，后处理或颜色无具体要求时，允许省略。
例5：Al/Et.A.Cl(BK)(铝材，电化学处理，阳极氧化，着黑色，对阳极氧化方法，氧化膜厚度无特定要求）例6:Al/Ct.Ocd（铝材，化学氧化处理，生成可导电的铬酸盐转化膜）例7：Cu/Ct。
